Vue Éclatée APACHE 85 2WD K1600

Vue Éclatée APACHE 85 2WD K1600

Retrouvez les pièces détachées, références et repères disponibles pour APACHE 85 2WD K1600.

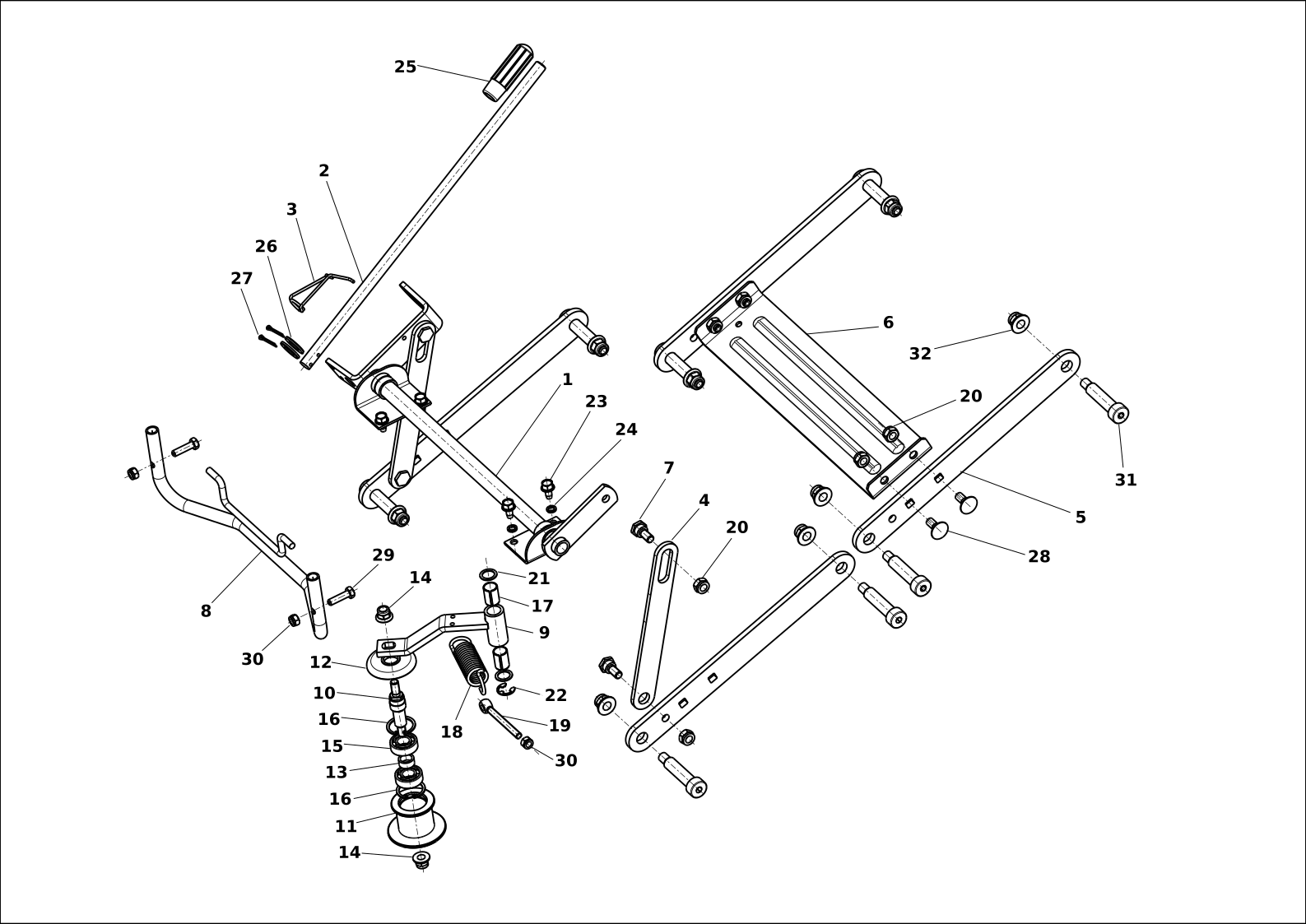

Vue éclatée APACHE 85 2WD K1600

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SGN532991061R Transmission Non reliée
2 SGS532013412923R Support Non reliée
3 SGS532080402323R Levier Non reliée
4 SGS532093102123R Arbre trasmission Non reliée
5 SGS532980364823 Bras Disponible Voir la pièce
6 SGN532980158R Entretoise Non reliée
7 SGN311150506 Ecrou Disponible Voir la pièce
8 SGN442073005 Connection Disponible Voir la pièce
9 SGN442073021 Connection Disponible Voir la pièce
10 SGN442073006 Ecrou Disponible Voir la pièce
11 SGN311129516 Ecrou Disponible Voir la pièce
12 SGS532929462093R Guide Non reliée
13 SGS532080403003 Levier de commande Disponible Voir la pièce
14 SGN532152026R Poignee Non reliée
15 SGS532980462583R Pedale de frein Non reliée
16 SGS532080422773R Etrier Non reliée
17 SGS532080422783R Accul Non reliée
18 SGN532980156R Accul Non reliée
19 SGN532151940R Poignee Non reliée
20 SGN443900171R Câble frein Non reliée
21 SGN315231230 Ressort Disponible Voir la pièce
21 SGN315231230 Ressort Disponible Voir la pièce
21 SGN315231230 Ressort Disponible Voir la pièce
22 SGN315231042 Ressort Disponible Voir la pièce
23 SGN324196021 Roulement Disponible Voir la pièce
24 SGS532013422913R Plaquette Non reliée
25 SGN273151011 Couverture Disponible Voir la pièce
26 SGN323721011 Bague Disponible Voir la pièce
27 SGN532152034R Courroie Non reliée
28 SGS532080402393R Etrier Non reliée
29 SGS532013412953R Guide de courroire Non reliée
30 SGS532013412933R Support Non reliée
31 SGN443900172R Cable Non reliée
32 SGS532013412973R Vis Non reliée
33 SGN309578514 Vis Disponible Voir la pièce
34 SGN309019507 Vis Disponible Voir la pièce
34 SGN309019507 Vis Disponible Voir la pièce
34 SGN309019507 Vis Disponible Voir la pièce
35 SGN311210503 Rondelle Disponible Voir la pièce
36 SGN532150290 Nut Disponible Voir la pièce
36 SGN532150290 Nut Disponible Voir la pièce
36 SGN532150290 Nut Disponible Voir la pièce
37 SG309501536 Vis Disponible Voir la pièce
38 SGN311129501 Ecrou Disponible Voir la pièce
38 SGN311129501 Ecrou Disponible Voir la pièce
38 SGN311129501 Ecrou Disponible Voir la pièce
38 SGN311129501 Ecrou Disponible Voir la pièce
39 SGN309503518 Screw Disponible Voir la pièce
40 SGN311338516 Pivot Disponible Voir la pièce
41 SGN311732002 Bague Disponible Voir la pièce
42 SGN311129525 Ecrou Disponible Voir la pièce
43 SG311210511 Rondelle Disponible Voir la pièce
44 SGN311210505 Rondelle Disponible Voir la pièce
45 SGN311219499 Rondelle Disponible Voir la pièce
46 SGN311338502R Pivot Non reliée
47 SGN309578517 Vis Disponible Voir la pièce
47 SGN309578517 Vis Disponible Voir la pièce
48 SGN309503548 Vis Disponible Voir la pièce
49 SGN309503532R Vis Non reliée
50 SGN309019533R Vis Non reliée
51 SGN315238036 Goupille Disponible Voir la pièce
51 SGN315238036 Goupille Disponible Voir la pièce
51 SGN315238036 Goupille Disponible Voir la pièce
52 SGN311338501 Pivot Disponible Voir la pièce
52 SGN311338501 Pivot Disponible Voir la pièce
53 SGN309503508 Vis Disponible Voir la pièce
53 SGN309503508 Vis Disponible Voir la pièce
53 SGN309503508 Vis Disponible Voir la pièce
54 SGN311129513 Écrou auto-bloquant Disponible Voir la pièce
54 SGN311129513 Écrou auto-bloquant Disponible Voir la pièce
54 SGN311129513 Écrou auto-bloquant Disponible Voir la pièce
54 SGN311129513 Écrou auto-bloquant Disponible Voir la pièce
54 SGN311129513 Écrou auto-bloquant Disponible Voir la pièce
54 SGN311129513 Écrou auto-bloquant Disponible Voir la pièce
54 SGN311129513 Écrou auto-bloquant Disponible Voir la pièce
55 SGN532991079R Rondelle Non reliée
56 SGN311732001 Bague de protection Disponible Voir la pièce
57 SGN309503559 Vis Disponible Voir la pièce
57 SGN309503559 Vis Disponible Voir la pièce
58 SGN315231224 Ressort Disponible Voir la pièce
59 SGN309578546 Vis Disponible Voir la pièce
Vue éclatée APACHE 85 2WD K1600

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SGS532013422843R Support batterie Non reliée
2 SGN532151900R Câble Non reliée
3 SGS532014402183 Support Disponible Voir la pièce
4 SGS532097412103R Ressort Non reliée
5 SGN345359004 Interrupteur sac Disponible Voir la pièce
6 SGN341271264R Cable Non reliée
7 SGN341271265R Cablage Non reliée
8 SGN341271052 Diode Disponible Voir la pièce
8 SGN341271052 Diode Disponible Voir la pièce
9 SGN341271172 Cable complet Disponible Voir la pièce
10 SGN341271057 Conducteur Disponible Voir la pièce
11 SGN532151619 Solenoide Disponible Voir la pièce
12 SGN443433003 Compteur Disponible Voir la pièce
13 SGN345329039R Interrupteur Non reliée
14 SGN443861007 Boite interructeur Disponible Voir la pièce
15 SGN443900137 Clé Disponible Voir la pièce
16 SGN000532079 Micro-interrupteur Disponible Voir la pièce
17 SGN532151567 Bouchon Disponible Voir la pièce
18 SGN273121037 Bague Disponible Voir la pièce
19 SG309503561 Vis Disponible Voir la pièce
20 SGN311129513 Écrou auto-bloquant Disponible Voir la pièce
21 SGN309578544 Vis Disponible Voir la pièce
22 SGN309578520 Screw Disponible Voir la pièce
23 SGN309578545 Vis Disponible Voir la pièce
23 SGN309578545 Vis Disponible Voir la pièce
24 SGN309503548 Vis Disponible Voir la pièce
25 SGN311150504 Ecrou Disponible Voir la pièce
26 SGN358261019R Rele Non reliée
27 SGN346211006R Batterie Non reliée
28 SGS532986023713R Guide Non reliée
29 SGN341271274R Protection Non reliée
Vue éclatée APACHE 85 2WD K1600

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SGN341271265 Cablage Non reliée
2 SGN341271052 Diode Disponible Voir la pièce
2 SGN341271052 Diode Disponible Voir la pièce
3 SGN341271266 Cable Non reliée
4 SGN341271172 Cable complet Disponible Voir la pièce
5 SGN341271057 Conducteur Disponible Voir la pièce
6 SGN341271264 Cable Non reliée
7 SGN341271274 Bague de protection Non reliée

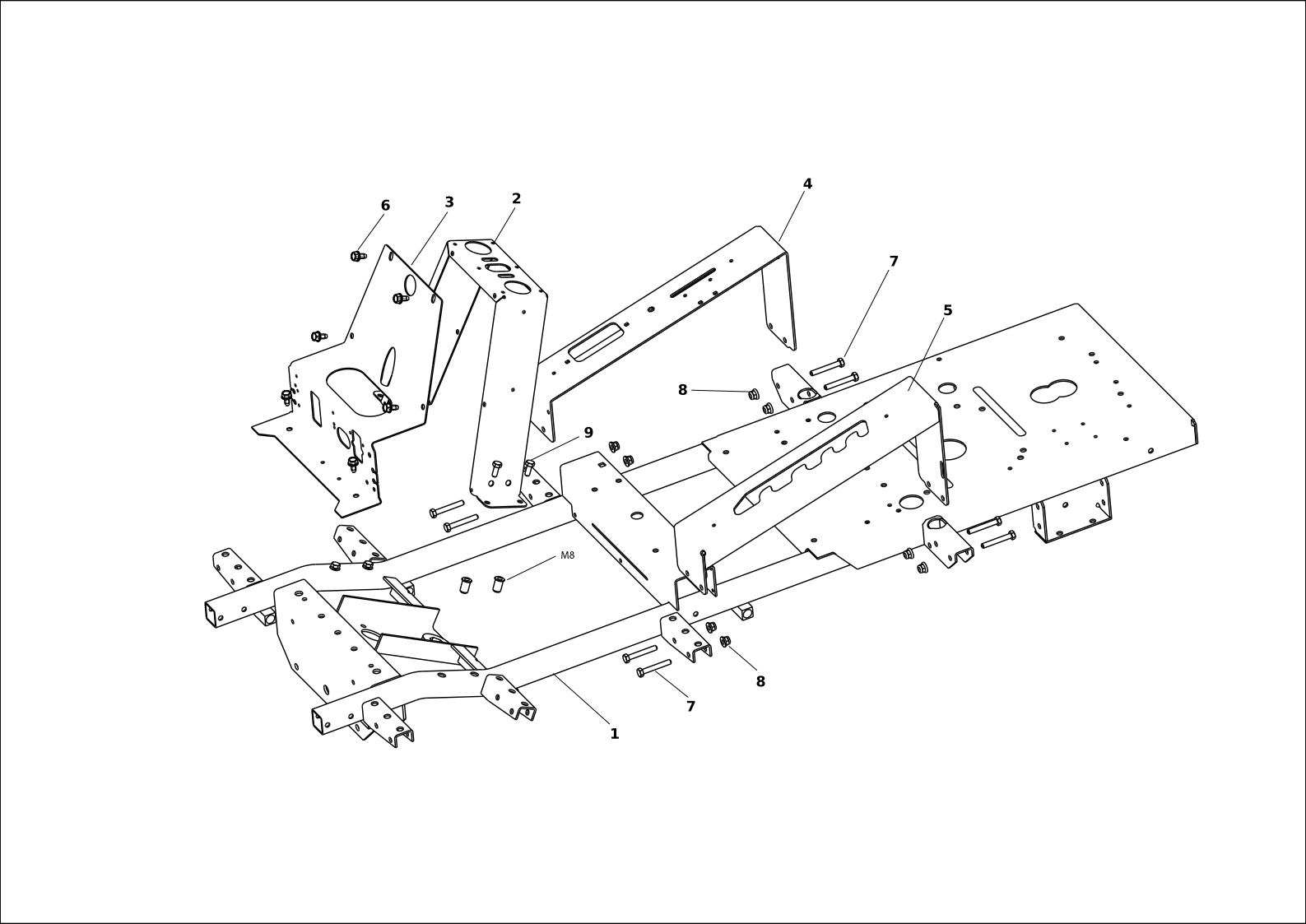

Vue éclatée APACHE 85 2WD K1600

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SGS532912472393R Châssis Non reliée
2 SGS532013342013R Support du colonne Non reliée
3 SGS532013422803R Support réservoir Non reliée
4 SGS532013422813R Support Non reliée
5 SGS532013422823R Support Non reliée
6 SGN309578520 Screw Disponible Voir la pièce
7 SGN309019533R Vis Non reliée
7 SGN309019533R Vis Non reliée
8 SGN532150290 Nut Disponible Voir la pièce
8 SGN532150290 Nut Disponible Voir la pièce
9 SGN309503518 Screw Disponible Voir la pièce

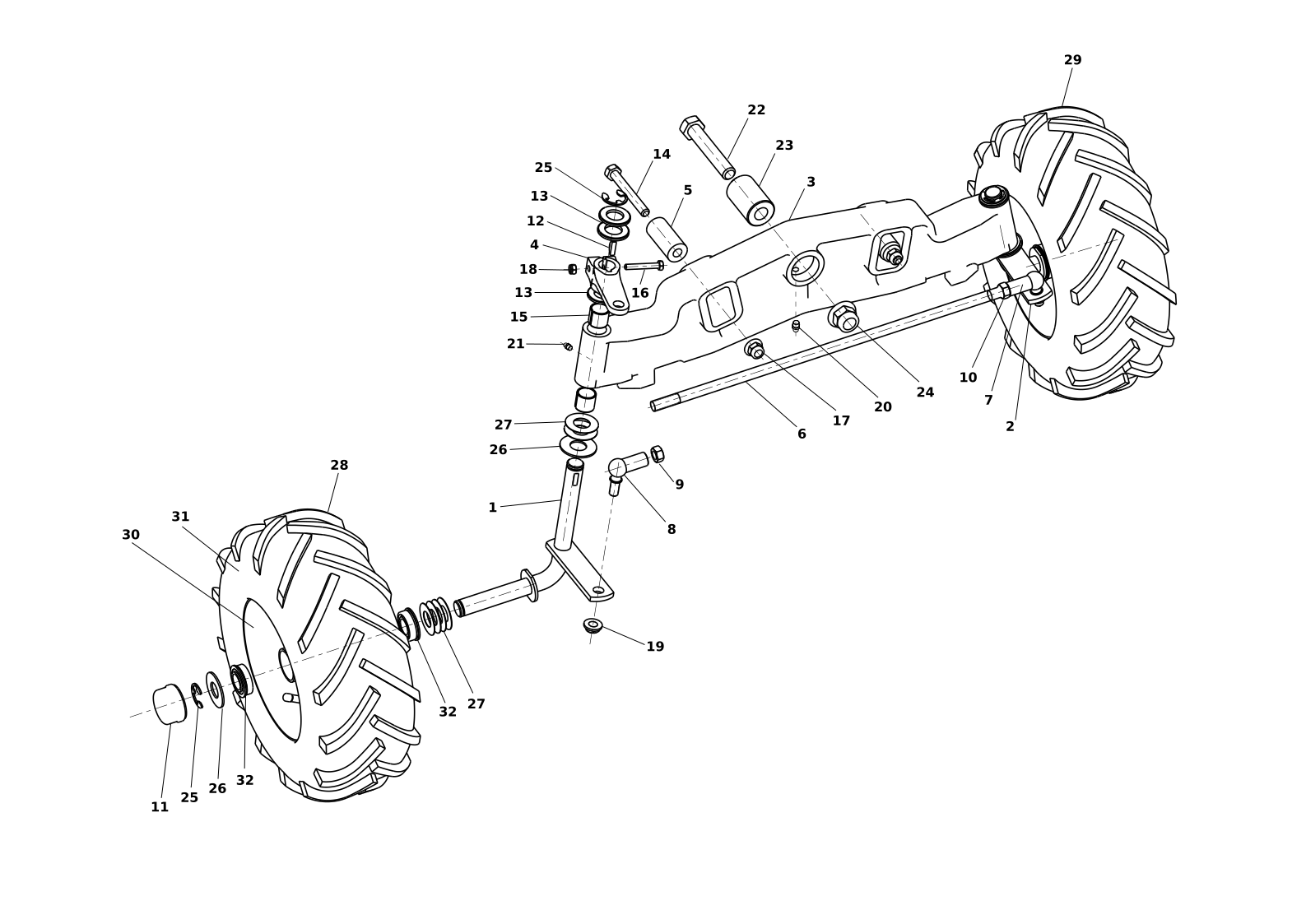

Vue éclatée APACHE 85 2WD K1600

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SGS532916432283R Pivot (Roue) Non reliée
2 SGS532916432273 Pivot (Roue) Disponible Voir la pièce
3 SGS532016542103R Assieu anterieur Non reliée
4 SGS532080503603 Levier Disponible Voir la pièce
5 SGS532195203533 Entretoise Disponible Voir la pièce
6 SGN532980152 Tige de connexion Disponible Voir la pièce
7 SGN442073020 Angulaire Disponible Voir la pièce
8 SGN442073019 Angulaire Disponible Voir la pièce
9 SGN311120539 Ecrou Disponible Voir la pièce
10 SGN311120504 Ecrou hex Disponible Voir la pièce
11 SGN532150915 Couverture Disponible Voir la pièce
12 SGN311728003 Clé Disponible Voir la pièce
13 SGN311210514 Rondelle Disponible Voir la pièce
13 SGN311210514 Rondelle Disponible Voir la pièce
14 SGN309501527 Couvercle Disponible Voir la pièce
15 SGN323721002 Roulement Disponible Voir la pièce
16 SGN309203524 Vis hex Disponible Voir la pièce
17 SGN311129523 Ecrou Disponible Voir la pièce
18 SGN311129513 Écrou auto-bloquant Disponible Voir la pièce
19 SGN311129521 Ecrou Disponible Voir la pièce
20 SG425111016 Graisseur Non reliée
21 SGN425111004 Graisseur Disponible Voir la pièce
22 SGN309501532R Vis Non reliée
23 SGS532093202793 Pivot Disponible Voir la pièce
24 SGN311129527 Ecrou Disponible Voir la pièce
25 SGN311732023 Bague seeger Disponible Voir la pièce
25 SGN311732023 Bague seeger Disponible Voir la pièce
26 SGS532092208363 Rondelle Disponible Voir la pièce
26 SGS532092208363 Rondelle Disponible Voir la pièce
27 SGS532092208383 Rondelle Disponible Voir la pièce
27 SGS532092208383 Rondelle Disponible Voir la pièce
28 SGN532940203R Roue avant Non reliée
29 SGN532940204R Roue avant Non reliée
30 SGN325111043R Jante antérieur Non reliée
31 SGN274161055R Pneumatique Non reliée
32 SGN324196019 Roulement Disponible Voir la pièce
32 SGN324196019 Roulement Disponible Voir la pièce

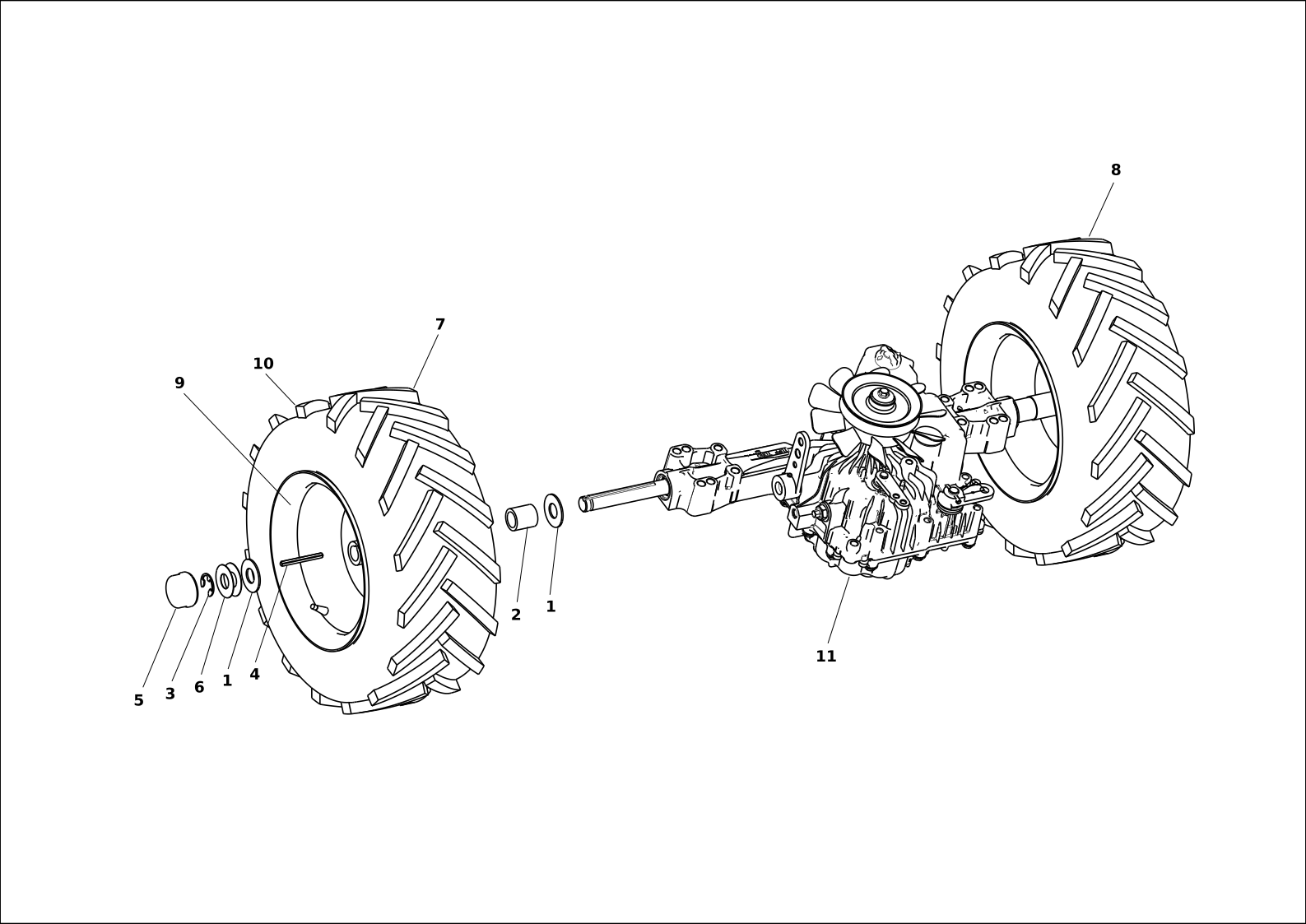

Vue éclatée APACHE 85 2WD K1600

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SGS532092208363 Rondelle Disponible Voir la pièce
1 SGS532092208363 Rondelle Disponible Voir la pièce
2 SGS532095202063R Entretoise Non reliée
3 SGN311732023 Bague seeger Disponible Voir la pièce
4 SGN311726099 Clavette Disponible Voir la pièce
5 SGN532150915 Couverture Disponible Voir la pièce
6 SGS532092208383 Rondelle Disponible Voir la pièce
7 SGN532940205R Roue arrière Non reliée
8 SGN532940206R Roue arrière Non reliée
9 SGN325111044R Jante arrière Non reliée
10 SGN274161056R Pneumatique arrière Non reliée
11 SGN532991061R Transmission Non reliée

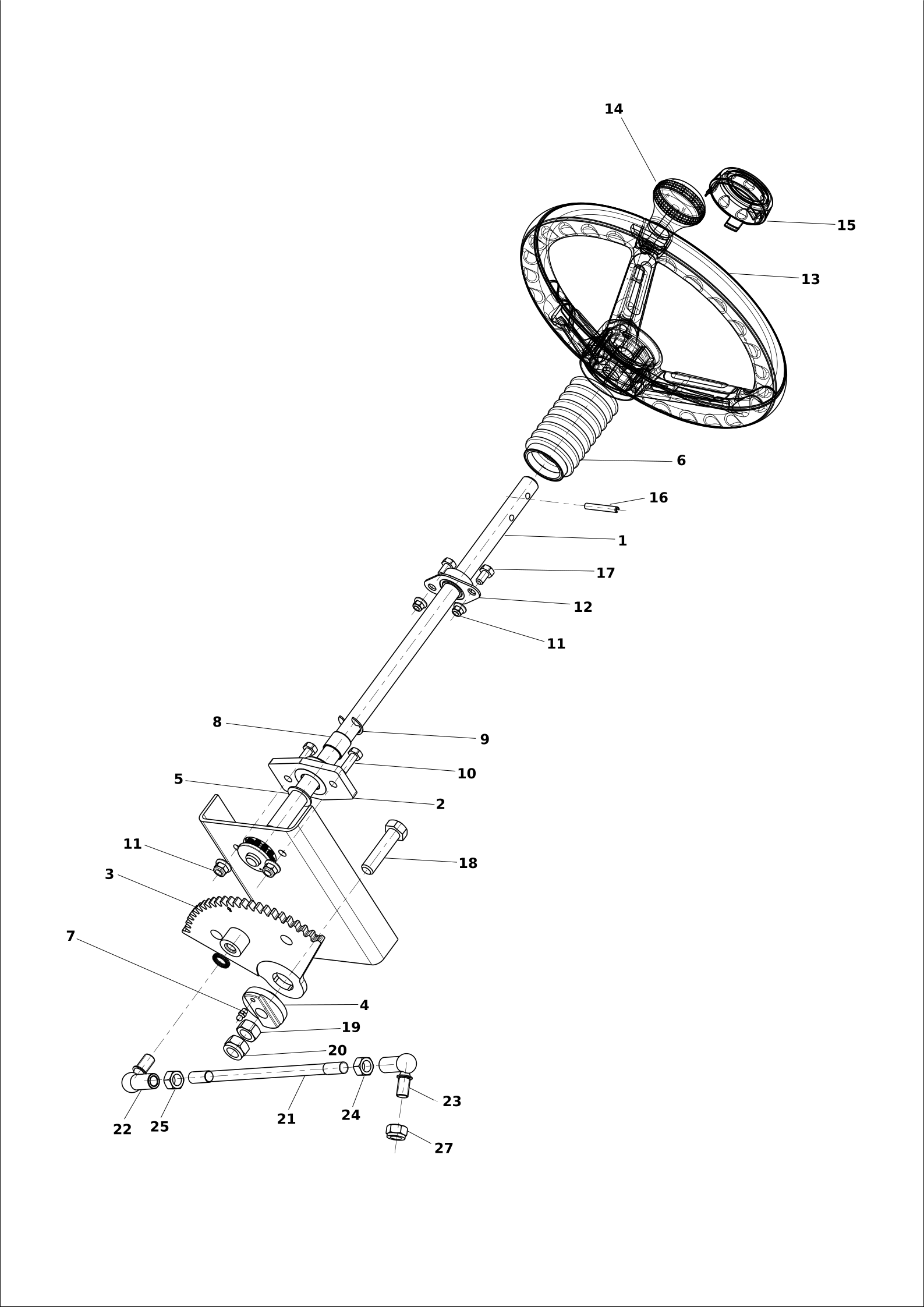

Vue éclatée APACHE 85 2WD K1600

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SGS532938252013 Pignon Disponible Voir la pièce
2 SGS532038522063R Support du colonne Non reliée
3 SGS532933322043R Segment Non reliée
4 SGS532080272053 Camme Disponible Voir la pièce
5 SGS532092207583 Rondelle Disponible Voir la pièce
6 SGS532096263753 Couvercle Disponible Voir la pièce
7 SGN425111004 Graisseur Disponible Voir la pièce
8 SGN323721002 Roulement Disponible Voir la pièce
9 SGN311732008 Bague Disponible Voir la pièce
10 SGN309503512 Vis Disponible Voir la pièce
11 SGN532150290 Nut Disponible Voir la pièce
11 SGN532150290 Nut Disponible Voir la pièce
12 SGN000324001 Roulement Disponible Voir la pièce
13 SGN443821008 Volant Disponible Voir la pièce
14 SGN443821010 Pommeau Disponible Voir la pièce
15 SGN532151106 Couvercle Disponible Voir la pièce
16 SGN315238031 Pivot Disponible Voir la pièce
17 SGN309503517 Vis Disponible Voir la pièce
18 SGN309501068R Vis Non reliée
19 SGN311150513 Ecrou Disponible Voir la pièce
20 SGN311129528 Ecrou Disponible Voir la pièce
21 SGN532980155R Bielle Non reliée
22 SGN442073020 Angulaire Disponible Voir la pièce
23 SGN442073019 Angulaire Disponible Voir la pièce
24 SGN311120539 Ecrou Disponible Voir la pièce
25 SGN311120504 Ecrou hex Disponible Voir la pièce
27 SGN311129505 Ecrou Disponible Voir la pièce

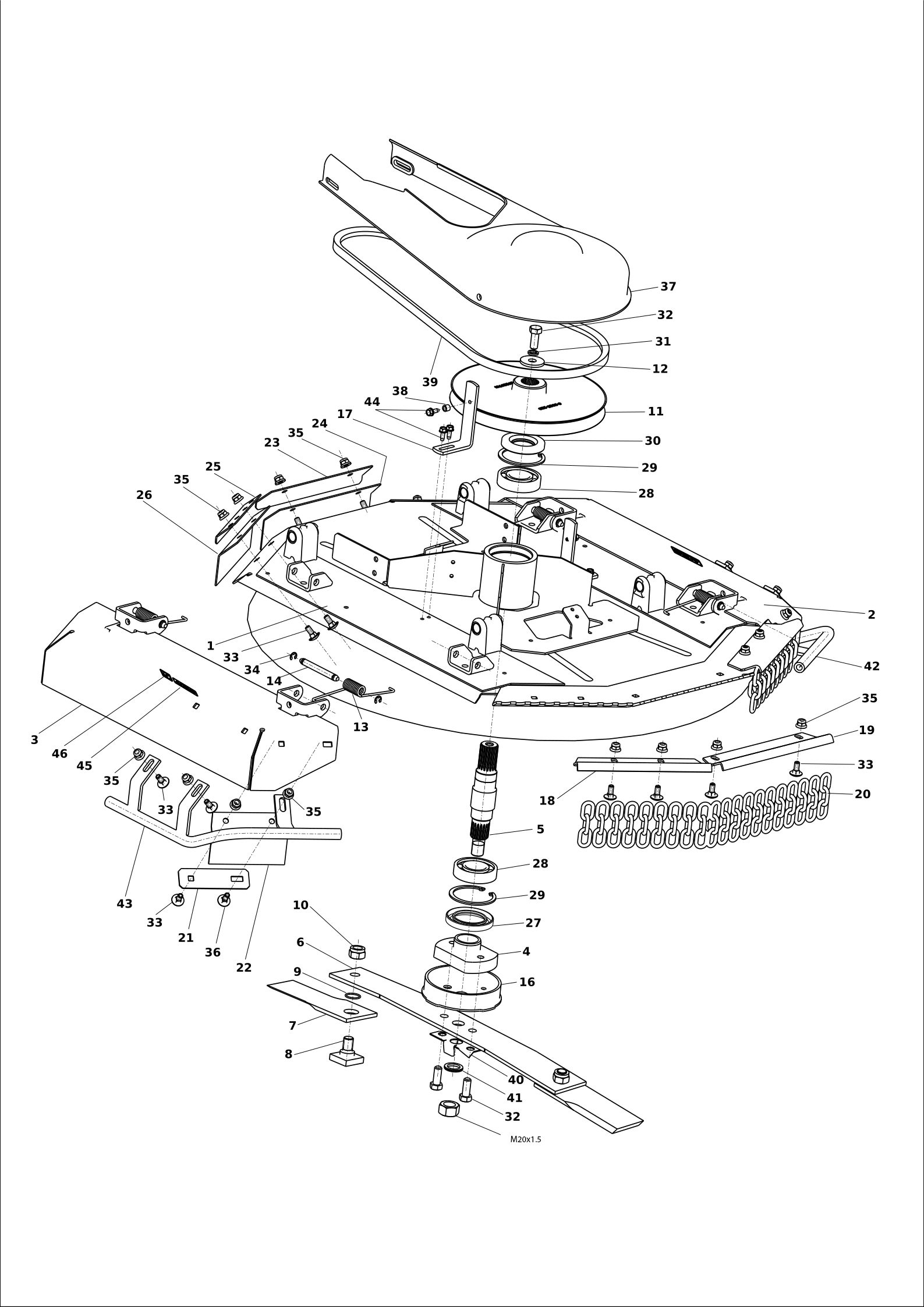

Vue éclatée APACHE 85 2WD K1600

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SGS532980702023R Commande de coupe Non reliée
2 SGS532080112443 Tige Disponible Voir la pièce
3 SGN315231222 Ressort Disponible Voir la pièce
4 SGS532080312173R Tige Non reliée
5 SGS532080362053R Bras de levage Non reliée
6 SGS532080502063R Support Non reliée
7 SGS532090162163R Vis Non reliée
8 SGS532913362453R Support Non reliée
9 SGS532913463513R Axe de poulie Non reliée
10 SGS532038128423 Arbre Disponible Voir la pièce
11 SGS532033232383 Poulie Disponible Voir la pièce
12 SGN321841075 Couvercle Disponible Voir la pièce
13 SGS532195203393 Bague Disponible Voir la pièce
14 SGN311129523 Ecrou Disponible Voir la pièce
14 SGN311129523 Ecrou Disponible Voir la pièce
15 SGN324162097 Roulement Disponible Voir la pièce
16 SGN311733075 Bague Disponible Voir la pièce
16 SGN311733075 Bague Disponible Voir la pièce
17 SGN323721006 Bague Disponible Voir la pièce
18 SGN315231228 Ressort Disponible Voir la pièce
19 SGN309599025 Screw Disponible Voir la pièce
20 SGN311129502 Ecrou Disponible Voir la pièce
20 SGN311129502 Ecrou Disponible Voir la pièce
21 SGN311219496 Washer Disponible Voir la pièce
22 SGN311732009 Ring Disponible Voir la pièce
23 SGN309578520 Screw Disponible Voir la pièce
24 SGN311214502 Washer Disponible Voir la pièce
25 SGN532150425 Poignee Disponible Voir la pièce
26 SG311210507 Rondelle Disponible Voir la pièce
27 SGN311338517 Pivot Disponible Voir la pièce
28 SGN309019505R Vis Non reliée
29 SGN309503515 Vis Disponible Voir la pièce
30 SGN311129501 Ecrou Disponible Voir la pièce
30 SGN311129501 Ecrou Disponible Voir la pièce
31 SGN309578539 Vis Disponible Voir la pièce
32 SGN311129526 Ecrou Disponible Voir la pièce
Vue éclatée APACHE 85 2WD K1600

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SGS532950472563R Couvercle Non reliée
2 SGS532985422413R Couverture Non reliée
3 SGS532985422423R Couverture Non reliée
4 SGS532098212023 Flasque Disponible Voir la pièce
5 SGS532038152013R Non reliée
6 SGS532050412013R Porte-lame Non reliée
7 SGS532950602033R Kit lames Non reliée
8 SGS532090162123R Vis Non reliée
9 68000010 Serrage compl. Disponible Voir la pièce
10 68000010 Serrage compl. Disponible Voir la pièce
11 SGS532033252013R Poulie Non reliée
12 SG532092207873 Rondelle Non reliée
13 SGN315231221 Ressort Disponible Voir la pièce
14 SGS532093117613 Pivot Disponible Voir la pièce
16 SGS532939352023 Couvercle Disponible Voir la pièce
17 SGS532014402603R Limiteur Non reliée
18 SGS532113415743 Protection Disponible Voir la pièce
19 SGS532113415733 Protection Disponible Voir la pièce
20 SGN318112030 Chaine Disponible Voir la pièce
21 SGS532113408393 Protection Disponible Voir la pièce
22 SGN273192082R Protection Non reliée
23 SGS532113405193R Protection Non reliée
24 SGN273192083R Protection Non reliée
25 SGS532113408373 Protection Disponible Voir la pièce
26 SGN273192052 Protection Disponible Voir la pièce
27 SGN273521180 Joint Disponible Voir la pièce
28 SGN324162095 Roulement Disponible Voir la pièce
28 SGN324162095 Roulement Disponible Voir la pièce
29 SGN311733093 Bague Disponible Voir la pièce
29 SGN311733093 Bague Disponible Voir la pièce
30 SGN273521179 Joint Disponible Voir la pièce
31 SGN311214504 Rondelle Disponible Voir la pièce
32 SGN309503503 Vis Disponible Voir la pièce
32 SGN309503503 Vis Disponible Voir la pièce
33 SGN309019501 Vis Disponible Voir la pièce
33 SGN309019501 Vis Disponible Voir la pièce
33 SGN309019501 Vis Disponible Voir la pièce
33 SGN309019501 Vis Disponible Voir la pièce
34 SGN311732002 Bague Disponible Voir la pièce
35 SGN532150290 Nut Disponible Voir la pièce
35 SGN532150290 Nut Disponible Voir la pièce
35 SGN532150290 Nut Disponible Voir la pièce
35 SGN532150290 Nut Disponible Voir la pièce
35 SGN532150290 Nut Disponible Voir la pièce
36 SGN309019508 Vis Disponible Voir la pièce
37 SGN532152022R Capot courroie Non reliée
38 SGN532151443 Entretoise Disponible Voir la pièce
39 SGN272731276R Courroie Non reliée
40 SG532092304123 Rondelle Non reliée
41 SGN311219514 Rondelle Disponible Voir la pièce
42 SGS532913452333R Securite Non reliée
43 SGS532913452343R Securite Non reliée
44 SGN309578517 Vis Disponible Voir la pièce
45 SGN283292121 Etiquette Disponible Voir la pièce
46 SGN283292437 Etiquette Disponible Voir la pièce

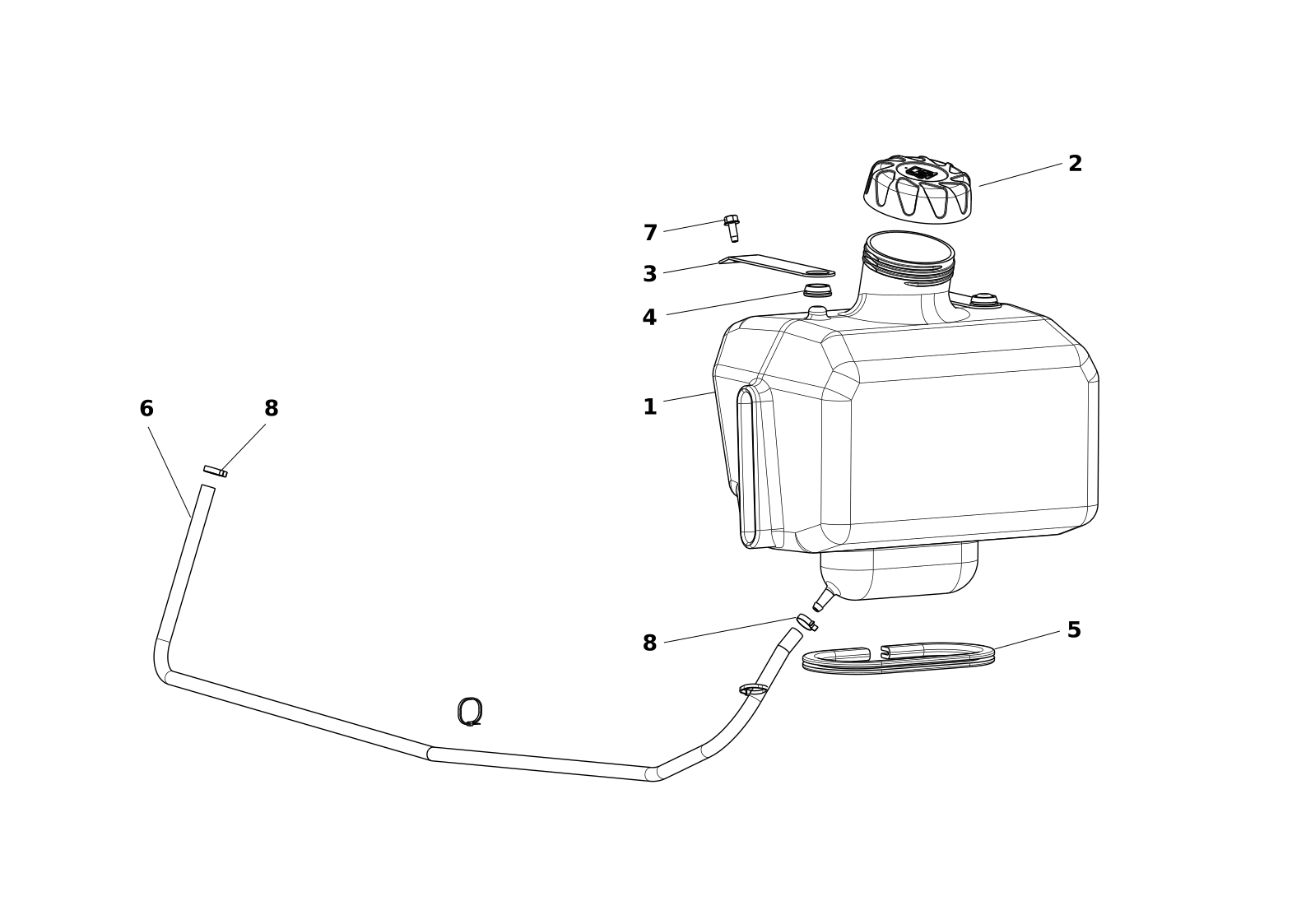

Vue éclatée APACHE 85 2WD K1600

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SGN232130033R Reservoir Non reliée
2 SGN321841017 Bouchon Disponible Voir la pièce
3 SGS532013412913R Support réservoir Non reliée
4 SGN532151952R Manchon Non reliée
5 SGS532986023763R Joint Non reliée
6 SGS532986018003 Tuyau Disponible Voir la pièce
7 SGN309578517 Vis Disponible Voir la pièce
8 SGN000532058 Agrafe Disponible Voir la pièce
8 SGN000532058 Agrafe Disponible Voir la pièce

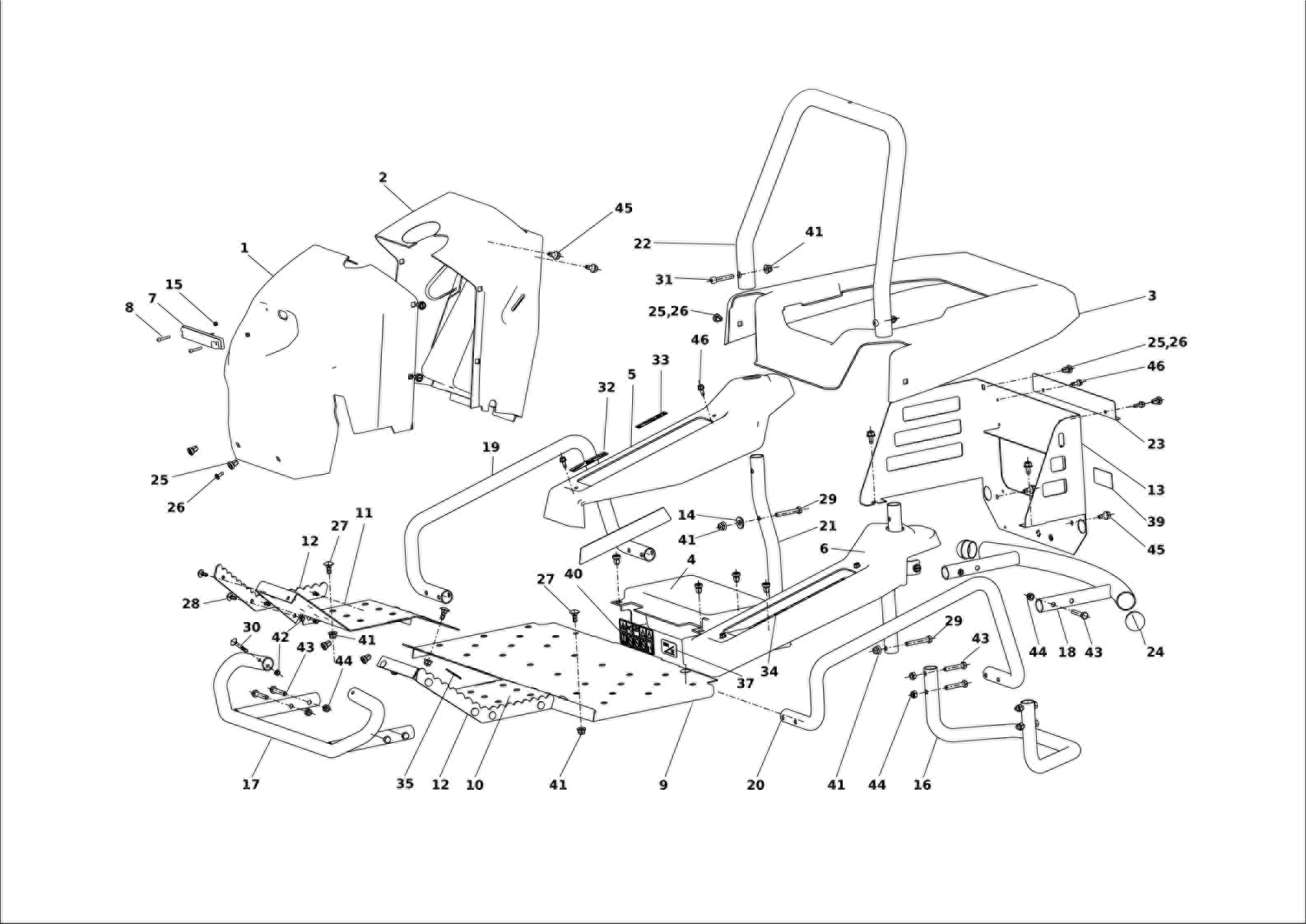

Vue éclatée APACHE 85 2WD K1600

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SGN532152051 Capot Non reliée
2 SGN532152040R Tableau de bord Non reliée
3 SGN532152052 Capot arrière Non reliée
4 SGN532152029R Porte-objet Non reliée
5 SGN532152053 Couverture Non reliée
6 SGN532152054 Couverture Non reliée
7 SGN341271268R Couverture Non reliée
8 SGN309543533R Vis Non reliée
9 SGS532012402253R Plancher Non reliée
10 SGS532012402263R Estrade Non reliée
11 SGS532012402273R Estrade Non reliée
12 SGS532012402283R Antidérapant Non reliée
12 SGS532012402283R Antidérapant Non reliée
13 SGS532085412293R Protection Non reliée
14 SGS532092207273 Rondelle Disponible Voir la pièce
15 SGN311129514 Nut Disponible Voir la pièce
16 SGS532013422883R Protection Non reliée
17 SGS532918462453R Pare-chocs Non reliée
18 SGS532918462423R Pare-chocs Non reliée
19 SGS532013422923R Poignee Non reliée
20 SGS532013422953R Poignee Non reliée
21 SGS532085422533R Support Non reliée
22 SGS532085422553R Châssis Non reliée
23 SGS532085412303R Etrier Non reliée
24 SGN321841087 Bouchon Disponible Voir la pièce
25 SGN532150903 Bague Disponible Voir la pièce
25 SGN532150903 Bague Disponible Voir la pièce
25 SGN532150903 Bague Disponible Voir la pièce
26 SGN532150904 Goujon Disponible Voir la pièce
26 SGN532150904 Goujon Disponible Voir la pièce
26 SGN532150904 Goujon Disponible Voir la pièce
27 SGN309019501 Vis Disponible Voir la pièce
27 SGN309019501 Vis Disponible Voir la pièce
28 SGN309019507 Vis Disponible Voir la pièce
29 SGN309019533R Vis Non reliée
29 SGN309019533R Vis Non reliée
30 SGN309019530R Vis Non reliée
31 SGN309019530R Vis Non reliée
32 SGN283294077R Etiquette Non reliée
33 SGN283294108R Etiquette Non reliée
34 SGN283294078R Etiquette Non reliée
35 SGN283292302 Etiquette Disponible Voir la pièce
37 SGN283293093 Etiquette Disponible Voir la pièce
39 SGN283292223 Etiquette Disponible Voir la pièce
40 SGN283292228 Etiquette Disponible Voir la pièce
41 SGN532150290 Nut Disponible Voir la pièce
41 SGN532150290 Nut Disponible Voir la pièce
41 SGN532150290 Nut Disponible Voir la pièce
41 SGN532150290 Nut Disponible Voir la pièce
41 SGN532150290 Nut Disponible Voir la pièce
42 SGN311129513 Écrou auto-bloquant Disponible Voir la pièce
43 SGN309503559 Vis Disponible Voir la pièce
43 SGN309503559 Vis Disponible Voir la pièce
43 SGN309503559 Vis Disponible Voir la pièce
44 SGN311129501 Ecrou Disponible Voir la pièce
44 SGN311129501 Ecrou Disponible Voir la pièce
44 SGN311129501 Ecrou Disponible Voir la pièce
45 SGN309578520 Screw Disponible Voir la pièce
45 SGN309578520 Screw Disponible Voir la pièce
46 SGN309578517 Vis Disponible Voir la pièce
46 SGN309578517 Vis Disponible Voir la pièce

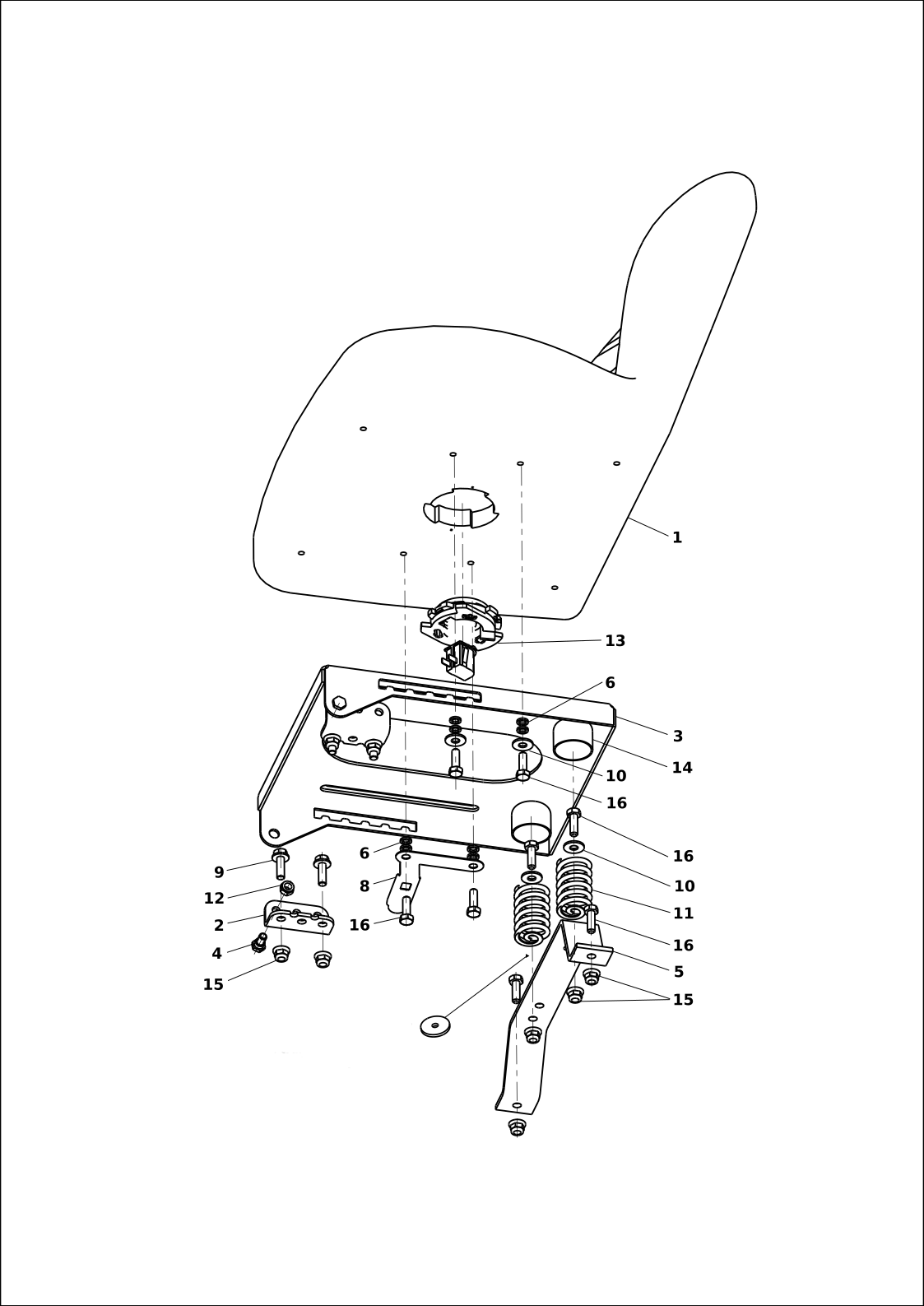

Vue éclatée APACHE 85 2WD K1600

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SGN532152020R Siege Non reliée
2 SGS532113403353R Support Non reliée
3 SGS532018473003R Support siege Non reliée
4 SGN309599012 Vis Disponible Voir la pièce
5 SGS532013422833R Support ressort Non reliée
6 SGN311219002 Rondelle Disponible Voir la pièce
6 SGN311219002 Rondelle Disponible Voir la pièce
8 SGS532097402323R Ressort Non reliée
9 SGN309578011 Vis Disponible Voir la pièce
10 SGN311212517 Rondelle Disponible Voir la pièce
10 SGN311212517 Rondelle Disponible Voir la pièce
11 SGN315231262 Ressort Disponible Voir la pièce
12 SGN311129501 Ecrou Disponible Voir la pièce
13 SGN532152021R Interrupteur siege Non reliée
14 SGN532150208 Couvercle Disponible Voir la pièce
15 SGN532150290 Nut Disponible Voir la pièce
15 SGN532150290 Nut Disponible Voir la pièce
16 SGN309503512 Vis Disponible Voir la pièce
16 SGN309503512 Vis Disponible Voir la pièce
16 SGN309503512 Vis Disponible Voir la pièce
16 SGN309503512 Vis Disponible Voir la pièce

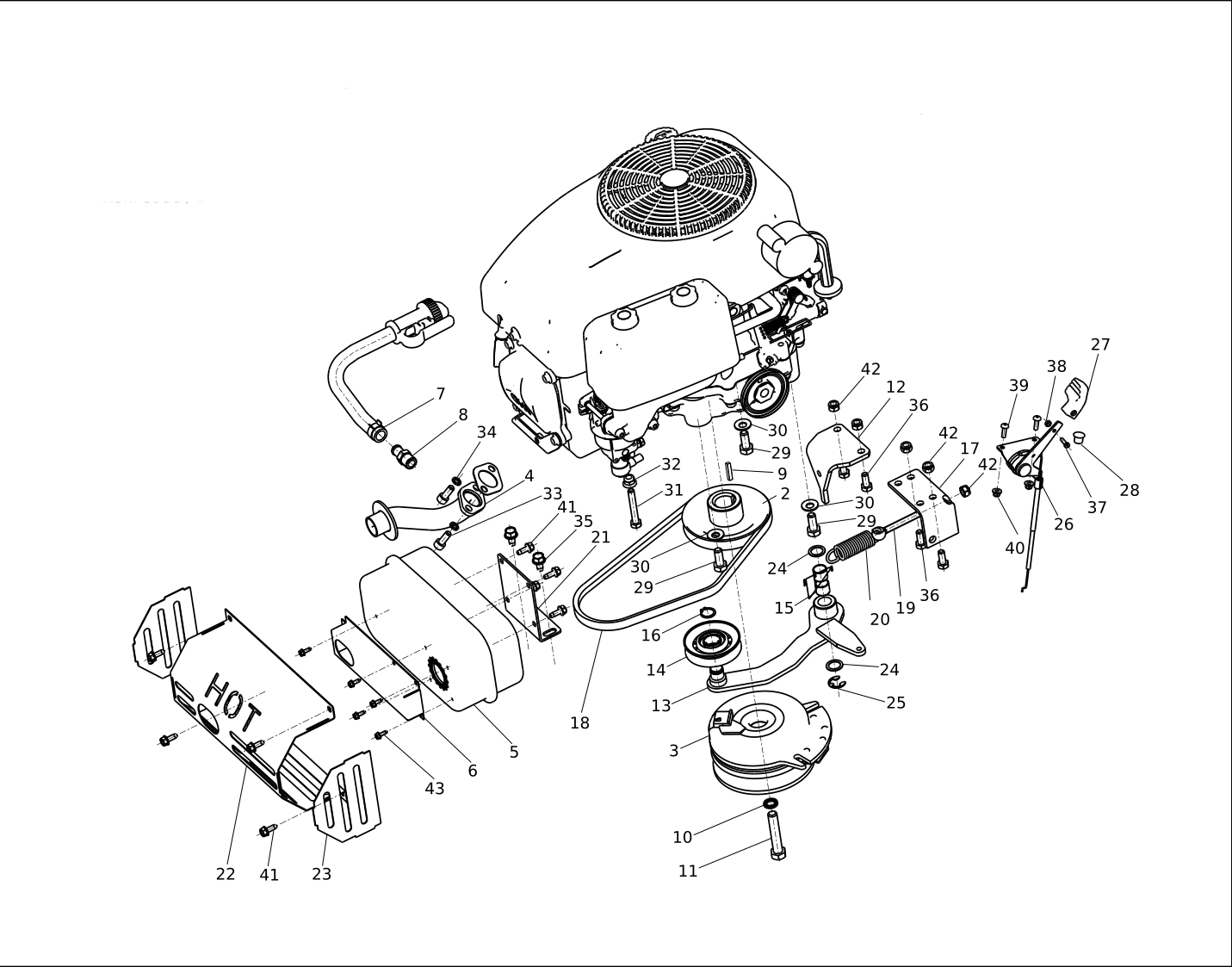

Vue éclatée APACHE 85 2WD K1600

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
2 SGN532151100 Pulley (engine) Disponible Voir la pièce
3 SGN339242008 Clutch Disponible Voir la pièce
4 SGS532927442803R Pot d Non reliée
5 SGN443900118 Pot Disponible Voir la pièce
6 SGS532085422443R Muffler cover Non reliée
7 SGN532151253 Tuyau Disponible Voir la pièce
8 SGN532151254 Réduction Disponible Voir la pièce
9 SGN311726101 Key Disponible Voir la pièce
10 SGN311219516 Washer Disponible Voir la pièce
11 SGN309578542 Screw Disponible Voir la pièce
12 SGS532013402893R Clutch stop Non reliée
13 SGS532913463523R Support Non reliée
14 SGN532150824 Pulley Disponible Voir la pièce
15 SGN323721004 Bushing Disponible Voir la pièce
16 SGN311733007 Ring Disponible Voir la pièce
17 SGS532013402783R Spring support Non reliée
18 SGN272731277R Belt Non reliée
19 SGN309599025 Screw Disponible Voir la pièce
20 SGN315231234 Spring Disponible Voir la pièce
21 SGS532013402883R Muffler support Non reliée
22 SGS532085412273R Exhaust guard Non reliée
23 SGS532085412283R Exhaust guard Non reliée
24 SGN311219496 Washer Disponible Voir la pièce
24 SGN311219496 Washer Disponible Voir la pièce
25 SGN311732009 Ring Disponible Voir la pièce
26 SGN443900094R Levier accelerateur Non reliée
27 SGN443900148 Lever Disponible Voir la pièce
28 SGN321841082 Bouchon Disponible Voir la pièce
29 SGN309578548 Screw Disponible Voir la pièce
29 SGN309578548 Screw Disponible Voir la pièce
29 SGN309578548 Screw Disponible Voir la pièce
30 SGN311214516 Washer Disponible Voir la pièce
30 SGN311214516 Washer Disponible Voir la pièce
30 SGN311214516 Washer Disponible Voir la pièce
31 SG309503544 Screw Disponible Voir la pièce
32 SGN532150290 Nut Disponible Voir la pièce
33 SGN309579502 Vis Disponible Voir la pièce
34 SGN311214502 Washer Disponible Voir la pièce
35 SGN309578520 Screw Disponible Voir la pièce
36 SGN309503518 Screw Disponible Voir la pièce
36 SGN309503518 Screw Disponible Voir la pièce
37 SGN309231535 Screw Disponible Voir la pièce
38 SGN311129514 Nut Disponible Voir la pièce
39 SGN309578532 Screw Disponible Voir la pièce
40 SGN311129524 Nut Disponible Voir la pièce
41 SGN309578517 Vis Disponible Voir la pièce
41 SGN309578517 Vis Disponible Voir la pièce
42 SGN311129501 Ecrou Disponible Voir la pièce
42 SGN311129501 Ecrou Disponible Voir la pièce
42 SGN311129501 Ecrou Disponible Voir la pièce
43 SGN309578507 Pulley (engine) Disponible Voir la pièce
chevron_right
