Vue Éclatée HC 250
Retrouvez les pièces détachées, références et repères disponibles pour HC 250.

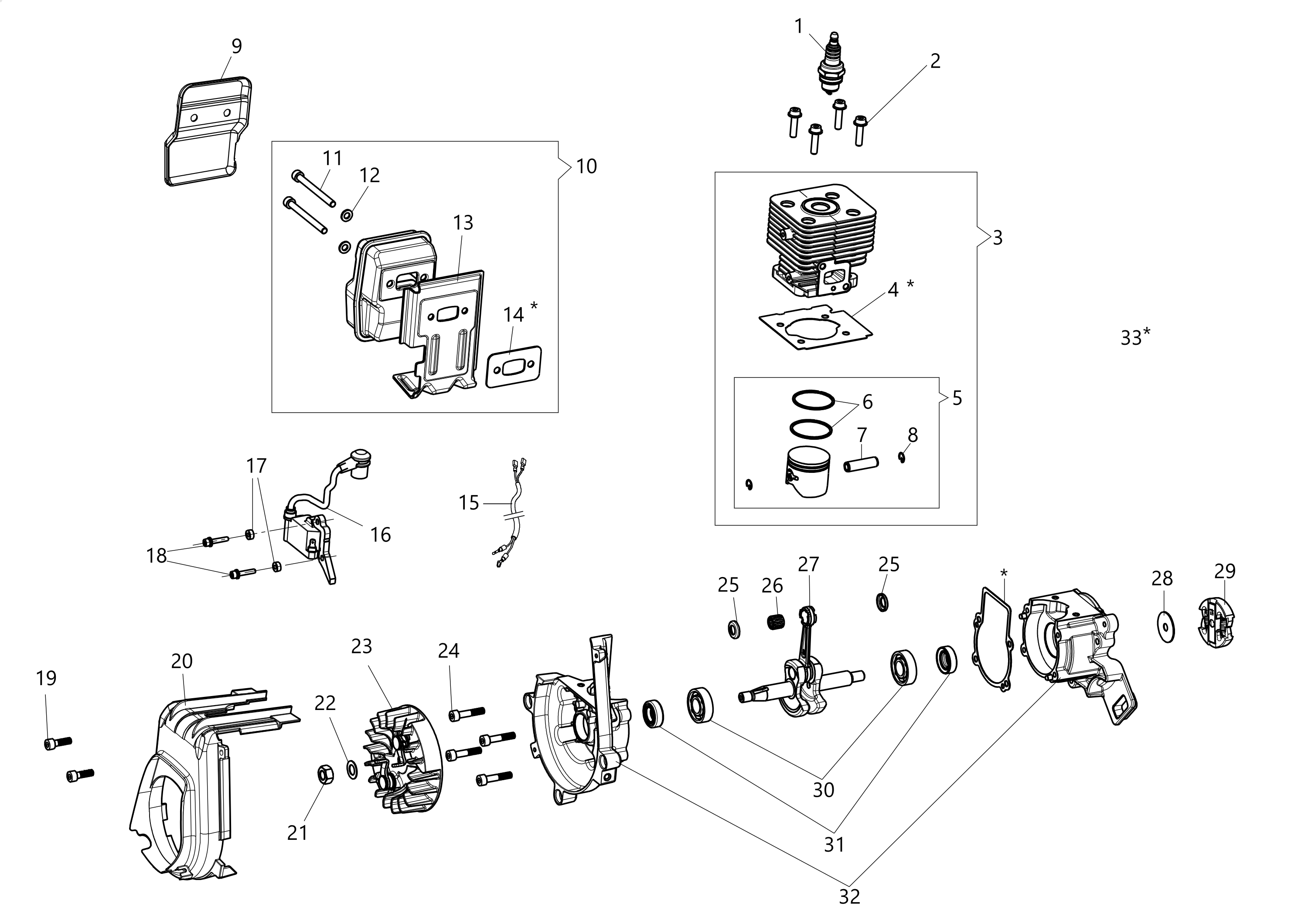

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3055104R | Bougie | Disponible | Voir la pièce |
| 2 | 3860095R | Vis | Disponible | Voir la pièce |
| 3 | 58100099 | Kit complet de cylindre | Non reliée | |
| 4 | 58100050R | Culasse du cylindre kit garnitures | Non reliée | |
| 5 | 61460187 | Non reliée | ||
| 6 | 61460014R | Segment | Disponible | Voir la pièce |
| 7 | 61460009R | Axe piston | Non reliée | |
| 8 | 61460013R | Bague | Disponible | Voir la pièce |
| 9 | 58100060R | Protection | Non reliée | |
| 10 | 61462005R | Pot compl. | Disponible | Voir la pièce |
| 11 | 3901063R | Vis | Disponible | Voir la pièce |
| 12 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 13 | 61460242CR | Déflecteur | Non reliée | |
| 14 | 61460470R | Joint | Disponible | Voir la pièce |
| 15 | BF000030R | Cable | Non reliée | |
| 16 | 58100029R | Bobine | Non reliée | |
| 17 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 18 | 61072016R | Vis | Non reliée | |
| 19 | 3891011R | Vis | Disponible | Voir la pièce |
| 20 | 58100105R | Kit complet de réservoir | Non reliée | |
| 21 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 22 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 23 | 50350040R | Volant | Disponible | Voir la pièce |
| 24 | 3801089R | Vis | Disponible | Voir la pièce |
| 25 | 61460007R | Entretoise | Disponible | Voir la pièce |
| 25 | 61460007R | Entretoise | Disponible | Voir la pièce |
| 26 | 3037031R | Roulement | Disponible | Voir la pièce |
| 27 | 58100001R | Arbre | Non reliée | |
| 28 | 50350143R | Rondelle | Disponible | Voir la pièce |
| 29 | 50350161R | Embrayage | Disponible | Voir la pièce |
| 30 | 3034225R | Roulement | Disponible | Voir la pièce |
| 31 | 3050057R | Joint d | Disponible | Voir la pièce |
| 32 | 58100005R | Carter moteur complet | Non reliée | |
| 33 | 58100100 | Kit joints | Non reliée | |
| 33 | 58100100 | Kit joints | Non reliée | |
| 33 | 58100100 | Kit joints | Non reliée | |
| 33 | 58100100 | Kit joints | Non reliée |

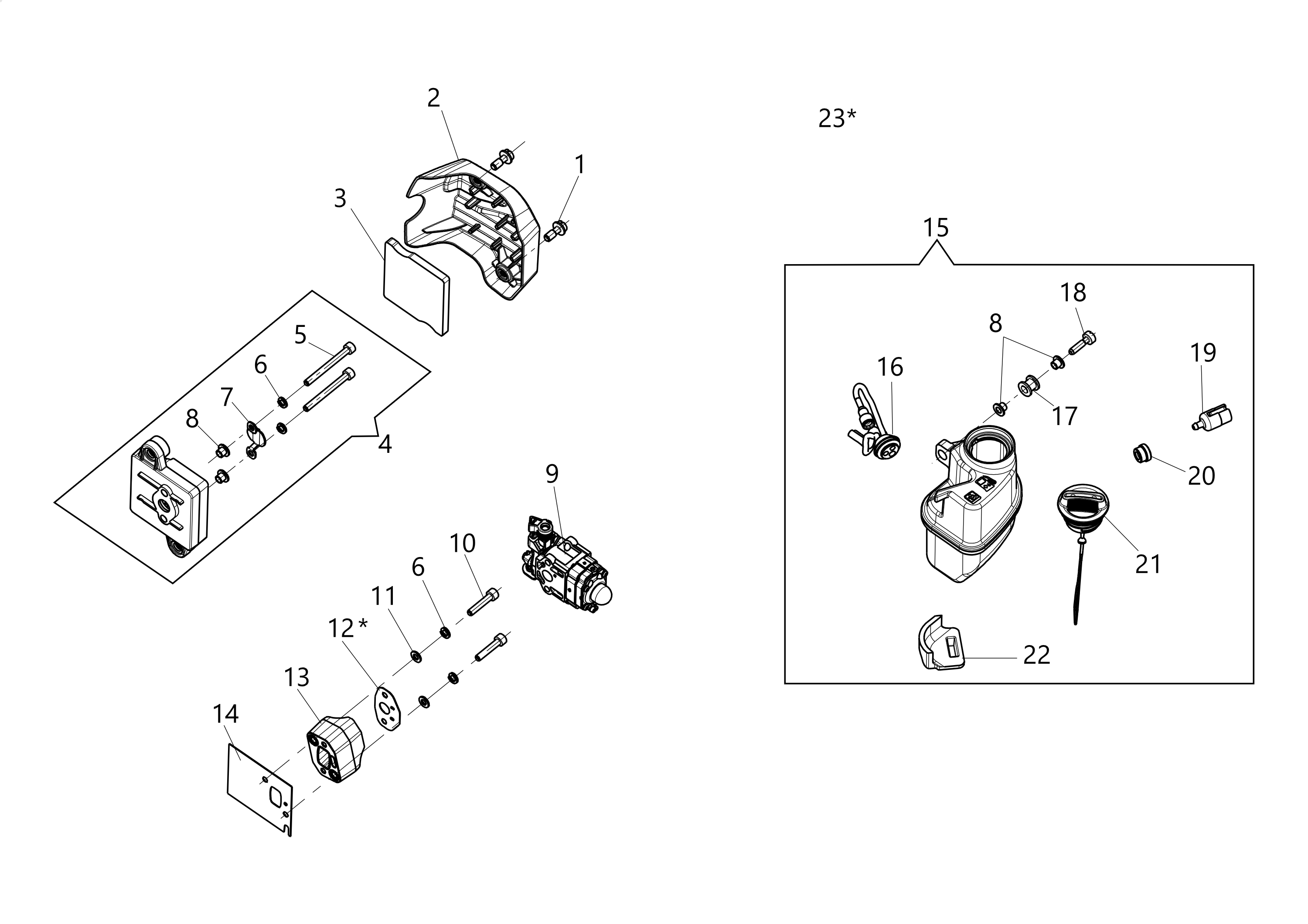

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61330040AR | Vis | Disponible | Voir la pièce |
| 1 | 61330040AR | Vis | Disponible | Voir la pièce |
| 2 | 58100022R | Filtre aire | Non reliée | |
| 3 | 58100058R | Filtre aire | Non reliée | |
| 4 | 58100104 | Kit support filtre à air | Non reliée | |
| 5 | 3801012R | Vis | Disponible | Voir la pièce |
| 6 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 6 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 7 | 61450016R | Bride | Disponible | Voir la pièce |
| 8 | 61450060R | Bague | Disponible | Voir la pièce |
| 8 | 61450060R | Bague | Disponible | Voir la pièce |
| 9 | 58100025R | Carburateur | Non reliée | |
| 11 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 12 | 61460054R | Joint | Disponible | Voir la pièce |
| 13 | 58100033R | Flasque | Non reliée | |
| 14 | 58100040R | Joint | Non reliée | |
| 15 | 58100105R | Kit complet de réservoir | Non reliée | |
| 16 | 58100043R | kit tuyaux | Non reliée | |
| 17 | 58100046R | Anneau ressort | Non reliée | |
| 18 | 3891048R | Vis | Disponible | Voir la pièce |
| 19 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 20 | 58070179AR | Rondelle | Disponible | Voir la pièce |
| 21 | 50072009R | Bouchon | Disponible | Voir la pièce |
| 22 | 58100045R | Support en caoutchouc | Non reliée | |
| 23 | 58100100 | Kit joints | Non reliée | |
| 23 | 58100100 | Kit joints | Non reliée |

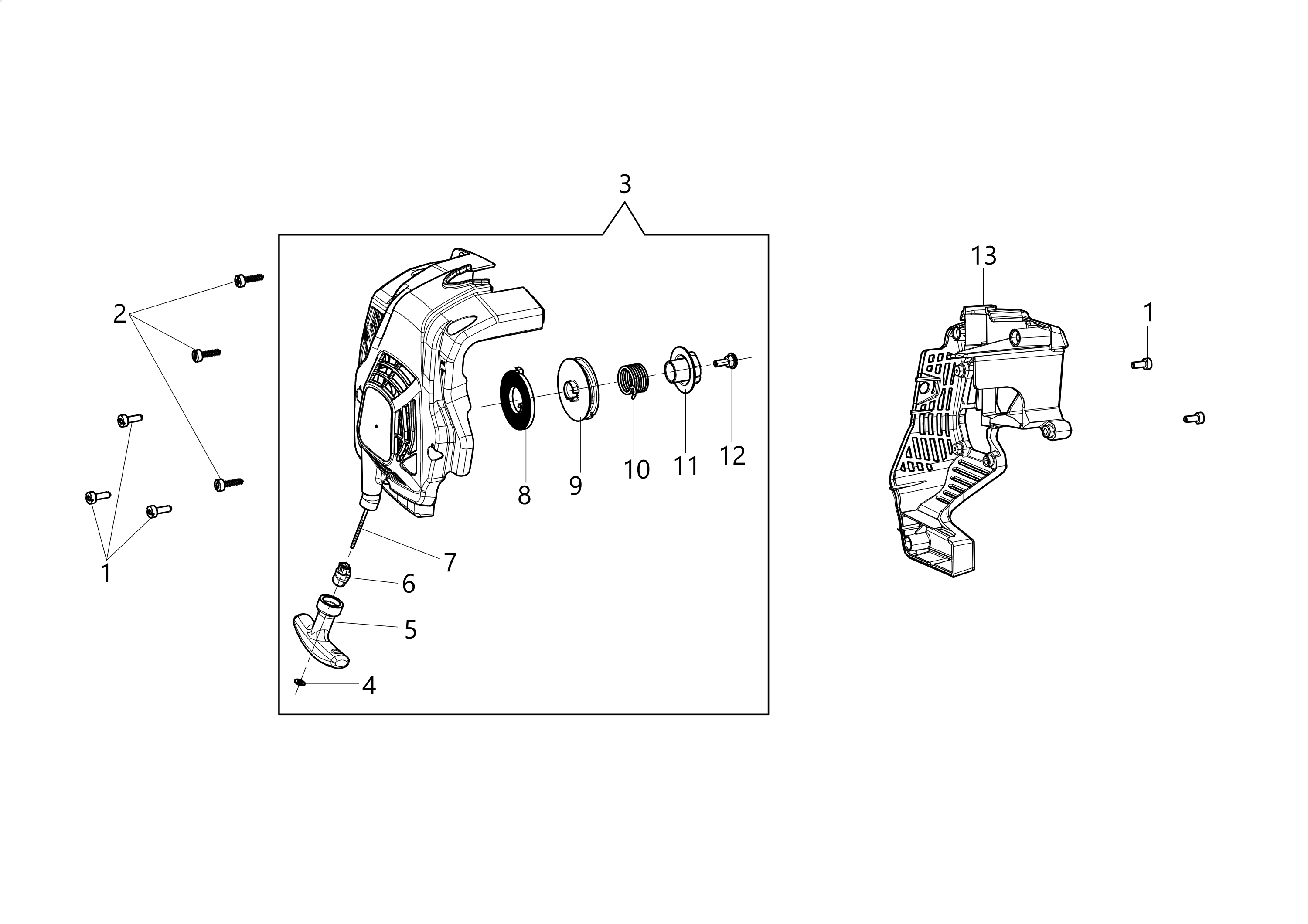

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891035R | Vis | Disponible | Voir la pièce |
| 1 | 3891035R | Vis | Disponible | Voir la pièce |
| 2 | 3893060R | Vis | Disponible | Voir la pièce |
| 3 | 58100012R | Cover | Non reliée | |
| 4 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 5 | 61450051R | Poignée de démarrage | Non reliée | |
| 6 | 61460050R | Bague | Non reliée | |
| 7 | 61460056R | Cordelette | Non reliée | |
| 8 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 9 | 58090016R | Poulie de démarrage | Disponible | Voir la pièce |
| 10 | 58090019R | Ressort | Disponible | Voir la pièce |
| 11 | 58090018R | Couronne | Disponible | Voir la pièce |
| 12 | 61350342R | Vis | Disponible | Voir la pièce |
| 13 | 58100013R | Cover | Non reliée |

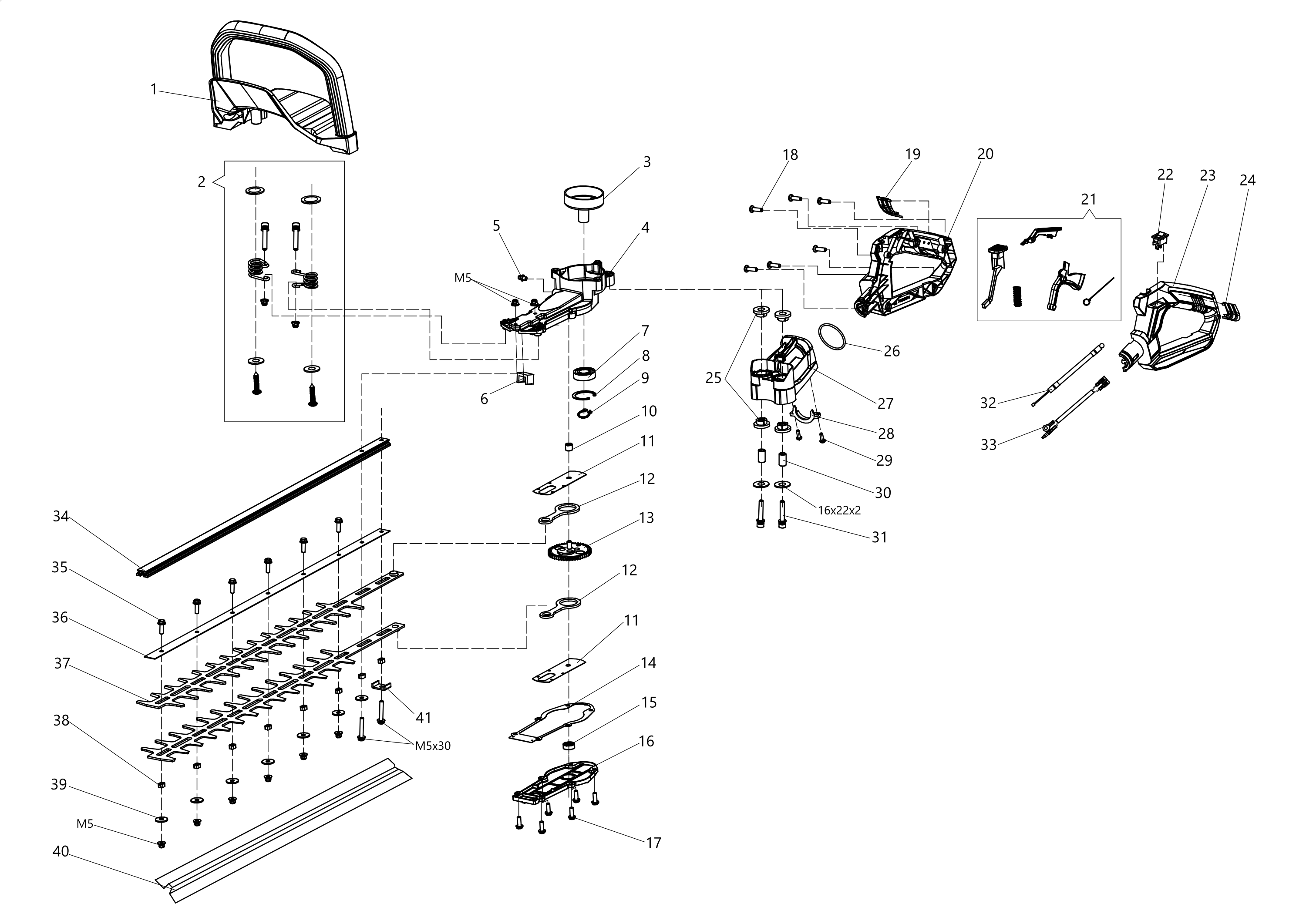

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | JY000001R | Poignee | Non reliée | |
| 2 | 58100097 | Amortisseur | Non reliée | |
| 3 | JY000016R | Disque | Non reliée | |
| 4 | JY000017R | Boite engranages | Non reliée | |
| 5 | JY000018R | Bouchon huile | Non reliée | |
| 6 | JY000019R | Joint | Non reliée | |
| 7 | 3035015R | Roulement | Disponible | Voir la pièce |
| 8 | JY000020R | Bague seeger | Non reliée | |
| 9 | JY000021R | Bague seeger | Non reliée | |
| 10 | JY000022R | Cage a aguilles | Non reliée | |
| 11 | JY000023R | Joint | Non reliée | |
| 11 | JY000023R | Joint | Non reliée | |
| 12 | JY000024R | Bielle | Non reliée | |
| 12 | JY000024R | Bielle | Non reliée | |
| 13 | JY000025R | Pignon | Non reliée | |
| 14 | JY000026R | Joint | Non reliée | |
| 15 | JY000027R | Roulement | Non reliée | |
| 16 | JY000028R | Couvercle | Non reliée | |
| 17 | 3801083R | Vis | Disponible | Voir la pièce |
| 18 | JY000030R | Vis | Non reliée | |
| 19 | JY000031R | Couvercle | Non reliée | |
| 20 | JY000032R | Demi-coquille | Non reliée | |
| 21 | 58100098 | Kit levier | Non reliée | |
| 22 | JY000036R | Interrupteur | Non reliée | |
| 23 | JY000037R | Demi-coquille | Non reliée | |
| 24 | JY000038R | Couvercle | Non reliée | |
| 25 | JY000041R | Amortisseur | Non reliée | |
| 26 | JY000039R | Bague | Non reliée | |
| 27 | JY000040R | Connecteur | Non reliée | |
| 28 | JY000048R | Collier | Non reliée | |
| 29 | JY000049R | Vis | Non reliée | |
| 30 | JY000042R | Entretoise | Non reliée | |
| 31 | JY000043R | Vis | Non reliée | |
| 32 | JY000045R | Cable accellerateur | Non reliée | |
| 33 | JY000046R | Cable | Non reliée | |
| 34 | JY000007R | Protection de la lame | Non reliée | |
| 35 | JY000008R | Boulon | Non reliée | |
| 36 | JY000009R | Guide | Non reliée | |
| 37 | JY000010R | Lame | Non reliée | |
| 38 | JY000011R | Entretoise | Non reliée | |
| 39 | JY000012R | Rondelle | Non reliée | |
| 40 | JY000013R | Couverture | Non reliée | |
| 41 | JY000015R | Couvercle | Non reliée |
