Vue Éclatée PW 175 C
Retrouvez les pièces détachées, références et repères disponibles pour PW 175 C.

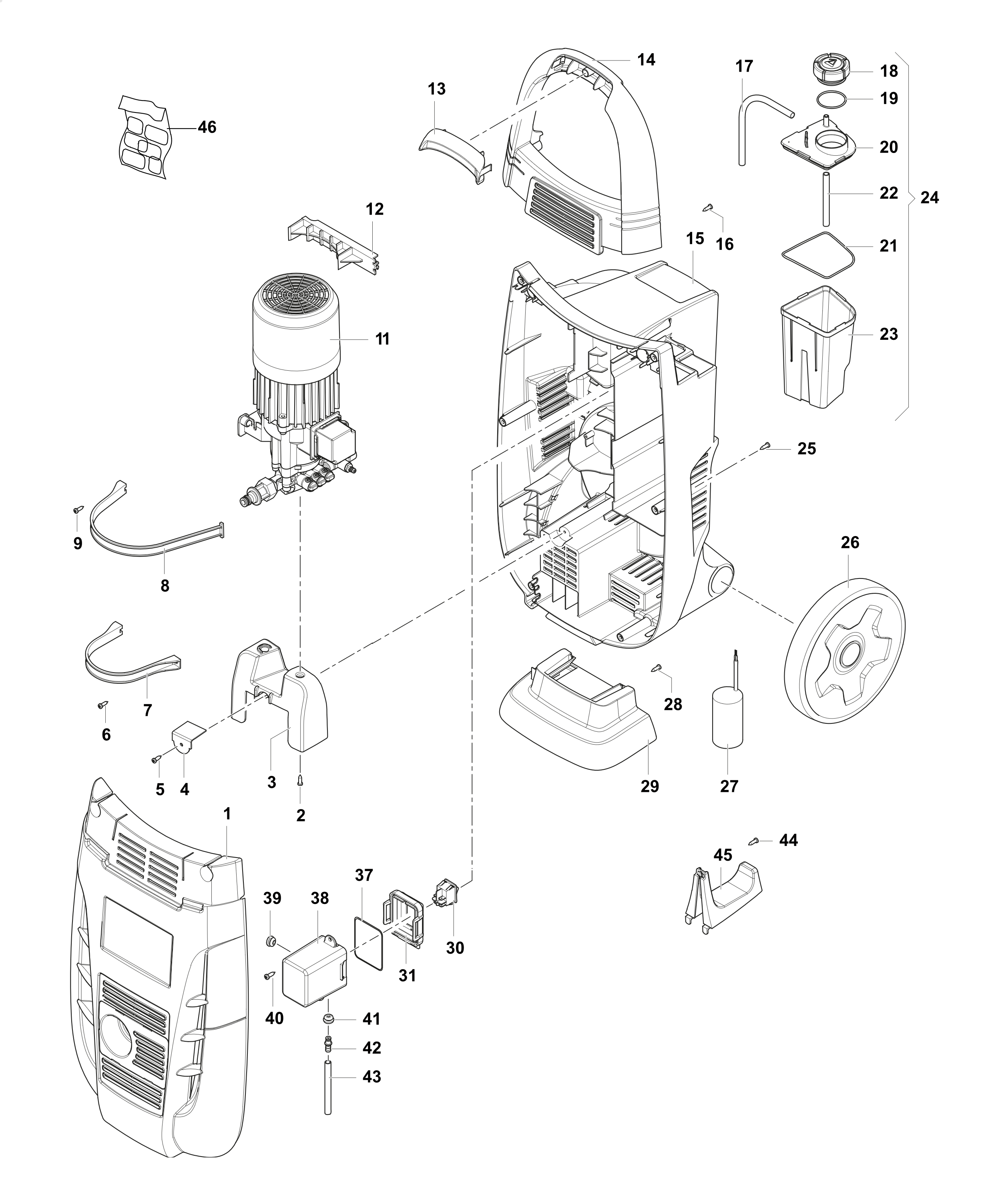

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH04770422 | Kit capot | Disponible | Voir la pièce |
| 2 | CH36250071 | Vis | Disponible | Voir la pièce |
| 3 | CH24000139 | Support | Disponible | Voir la pièce |
| 4 | CH30020733 | Etrier | Disponible | Voir la pièce |
| 5 | CH36050114 | Vis | Disponible | Voir la pièce |
| 6 | CH36050114 | Vis | Disponible | Voir la pièce |
| 7 | CH30400005 | Bande | Disponible | Voir la pièce |
| 8 | CH30400004 | Bande | Disponible | Voir la pièce |
| 9 | CH36050114 | Vis | Disponible | Voir la pièce |
| 11 | CH73040013 | Motopompe | Non reliée | |
| 12 | CH24040183 | Support | Disponible | Voir la pièce |
| 13 | CH04020515 | Capot poignee | Non reliée | |
| 14 | CH14110044A | Poignee | Disponible | Voir la pièce |
| 15 | CH32060312B | Châssis | Disponible | Voir la pièce |
| 16 | CH36050114 | Vis | Disponible | Voir la pièce |
| 17 | CH32081107 | Tuyau | Disponible | Voir la pièce |
| 18 | CH32000134 | Bouchon | Disponible | Voir la pièce |
| 19 | CH12100200 | Bague or | Disponible | Voir la pièce |
| 20 | CH04020375 | Couvercle | Disponible | Voir la pièce |
| 21 | CH12100379 | Bague or | Disponible | Voir la pièce |
| 22 | CH32081102 | Tuyau | Disponible | Voir la pièce |
| 23 | CH30290026 | Bidon déterg | Disponible | Voir la pièce |
| 24 | CH05310291 | Kit bidon déterg | Disponible | Voir la pièce |
| 25 | CH36050114 | Vis | Disponible | Voir la pièce |
| 26 | CH28100091B | Roue | Disponible | Voir la pièce |
| 27 | CH04340045 | Condensateur | Disponible | Voir la pièce |
| 28 | CH36050114 | Vis | Disponible | Voir la pièce |
| 29 | CH30020697A | Châssis | Disponible | Voir la pièce |
| 30 | CH14100130A | Interrupteur | Non reliée | |
| 31 | CH04020384 | Couvercle | Disponible | Voir la pièce |
| 37 | CH12010203 | Joint | Disponible | Voir la pièce |
| 38 | CH30010543 | Boite interructeur | Disponible | Voir la pièce |
| 39 | CH24340046 | Serre-câble | Disponible | Voir la pièce |
| 40 | CH36050114 | Vis | Disponible | Voir la pièce |
| 41 | CH24340048 | Serre-câble | Disponible | Voir la pièce |
| 42 | CH28030267 | Raccord | Disponible | Voir la pièce |
| 43 | CH32081123 | Tuyau | Disponible | Voir la pièce |
| 44 | CH36050114 | Vis | Disponible | Voir la pièce |
| 45 | CH30020698A | Support | Disponible | Voir la pièce |
| 46 | CH32155324 | Kit etiquettes | Disponible | Voir la pièce |

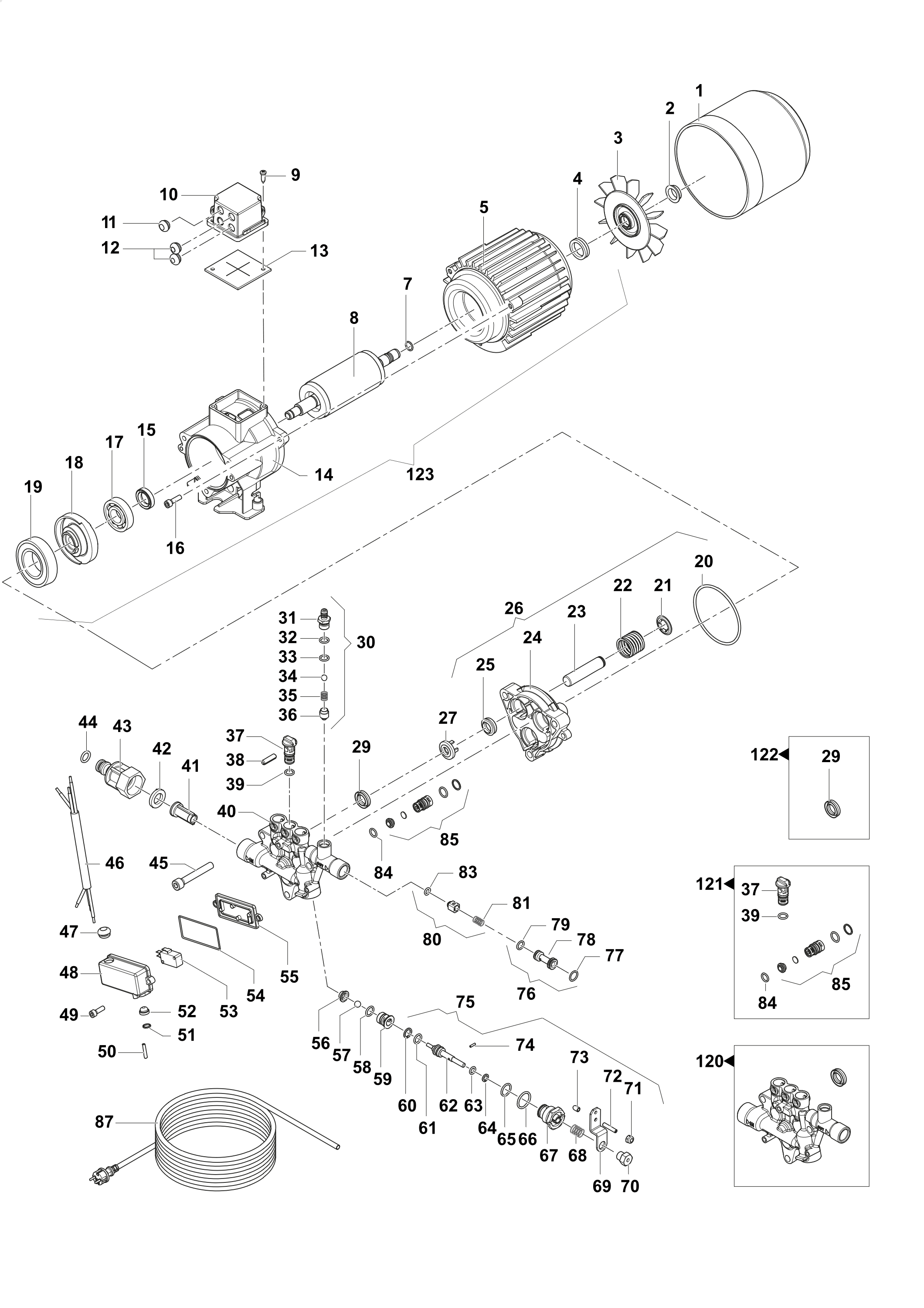

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH04660029 | Couvercle ventilateur | Disponible | Voir la pièce |
| 2 | CH00090296 | Bague | Disponible | Voir la pièce |
| 3 | CH36320083 | Kit ventilateur moteur | Disponible | Voir la pièce |
| 4 | CH12410070 | Bague | Disponible | Voir la pièce |
| 5 | 301100002 | Kit rotor et stator | Disponible | Voir la pièce |
| 7 | CH12100420 | Bague or | Disponible | Voir la pièce |
| 8 | CH00010977 | Arbre | Non reliée | |
| 9 | CH36250046 | Vis | Disponible | Voir la pièce |
| 10 | CH04020380 | Boîtier élect. | Disponible | Voir la pièce |
| 11 | CH24340048 | Serre-câble | Disponible | Voir la pièce |
| 12 | CH24340046 | Serre-câble | Disponible | Voir la pièce |
| 13 | CH12010196 | Joint | Disponible | Voir la pièce |
| 14 | CH10090201 | Flasque | Disponible | Voir la pièce |
| 15 | CH00190118 | Bague | Disponible | Voir la pièce |
| 16 | CH36090114 | Vis | Disponible | Voir la pièce |
| 17 | CH04380091 | Roulement | Disponible | Voir la pièce |
| 18 | CH00010629A | Arbre excentrique | Non reliée | |
| 19 | CH04360032 | Roulement | Disponible | Voir la pièce |
| 20 | CH12100620 | Bague or | Disponible | Voir la pièce |
| 21 | CH00090317 | Bague | Disponible | Voir la pièce |
| 22 | CH18020213 | Ressort | Disponible | Voir la pièce |
| 23 | CH24090127 | Piston | Disponible | Voir la pièce |
| 24 | CH24320025 | Carter pompe | Disponible | Voir la pièce |
| 25 | CH00190124 | Bague | Disponible | Voir la pièce |
| 26 | CH24320026 | Carter pompe | Disponible | Voir la pièce |
| 27 | CH00090318 | Bague | Disponible | Voir la pièce |
| 29 | CH34100356 | Éjecteur | Disponible | Voir la pièce |
| 29 | CH34100356 | Éjecteur | Disponible | Voir la pièce |
| 30 | CH50260345 | Raccord | Disponible | Voir la pièce |
| 31 | CH28000104 | Jeu de raccord | Disponible | Voir la pièce |
| 32 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 33 | CH12100466 | Bague or | Disponible | Voir la pièce |
| 34 | CH30030028 | Bille | Disponible | Voir la pièce |
| 35 | CH18020214 | Ressort | Disponible | Voir la pièce |
| 36 | CH02040051 | Bague | Disponible | Voir la pièce |
| 37 | CH12200069 | Soupape | Disponible | Voir la pièce |
| 37 | CH12200069 | Soupape | Disponible | Voir la pièce |
| 38 | CH30210032 | Goupille | Disponible | Voir la pièce |
| 39 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 39 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 40 | CH32180415 | Couvercle | Disponible | Voir la pièce |
| 41 | CH10020132A | Filtre eau | Disponible | Voir la pièce |
| 42 | CH12090111 | Joint | Disponible | Voir la pièce |
| 43 | CH28030524 | Raccord | Disponible | Voir la pièce |
| 44 | CH12100638 | Bague or | Disponible | Voir la pièce |
| 45 | CH36090191 | Vis | Disponible | Voir la pièce |
| 46 | CH04560322 | Cable | Disponible | Voir la pièce |
| 47 | CH24340048 | Serre-câble | Disponible | Voir la pièce |
| 48 | CH04020276 | Couverture | Disponible | Voir la pièce |
| 49 | CH36090198 | Vis | Disponible | Voir la pièce |
| 50 | CH30050097 | Goupille | Disponible | Voir la pièce |
| 51 | CH00090229 | Bague | Disponible | Voir la pièce |
| 52 | CH24160112 | Protection | Disponible | Voir la pièce |
| 53 | CH18250020R | Interrupteur | Non reliée | |
| 54 | CH12100550 | Bague or | Disponible | Voir la pièce |
| 55 | CH04020290 | Boite | Disponible | Voir la pièce |
| 56 | CH30090141 | Siege | Disponible | Voir la pièce |
| 57 | CH30030035 | Bille | Disponible | Voir la pièce |
| 58 | CH12100152 | Bague or | Disponible | Voir la pièce |
| 59 | CH30090158 | Siege | Disponible | Voir la pièce |
| 60 | CH00090112 | Bague | Disponible | Voir la pièce |
| 61 | CH12100041 | Bague or | Disponible | Voir la pièce |
| 62 | CH00150194 | Kit easy start | Disponible | Voir la pièce |
| 63 | CH12100055 | Bague or | Disponible | Voir la pièce |
| 64 | CH00090110 | Bague | Disponible | Voir la pièce |
| 65 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 66 | CH12100390 | Bague or | Disponible | Voir la pièce |
| 67 | CH36050115 | Vis | Disponible | Voir la pièce |
| 68 | CH18020287 | Ressort | Disponible | Voir la pièce |
| 69 | CH16000093 | Levier | Disponible | Voir la pièce |
| 70 | CH32020241 | Vis | Disponible | Voir la pièce |
| 71 | CH06040087 | Ecrou | Disponible | Voir la pièce |
| 72 | CH36220047 | Vis | Disponible | Voir la pièce |
| 73 | CH04320044 | Capuchon | Disponible | Voir la pièce |
| 74 | CH30210035 | Goupille | Disponible | Voir la pièce |
| 75 | CH12150439 | Soupape | Disponible | Voir la pièce |
| 76 | CH34100357 | Kit éjecteur | Disponible | Voir la pièce |
| 77 | CH12100170 | Bague or | Disponible | Voir la pièce |
| 78 | CH34100356 | Éjecteur | Disponible | Voir la pièce |
| 79 | CH12100463 | Joint | Disponible | Voir la pièce |
| 80 | CH50260262 | Kit soupape | Disponible | Voir la pièce |
| 81 | CH18020218 | Ressort | Disponible | Voir la pièce |
| 83 | CH12100463 | Joint | Disponible | Voir la pièce |
| 84 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 84 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 85 | CH12200068 | Soupape | Disponible | Voir la pièce |
| 85 | CH12200068 | Soupape | Disponible | Voir la pièce |
| 87 | CH04560318 | Cable | Disponible | Voir la pièce |
| 120 | CH33000125 | Couvercle compl. | Disponible | Voir la pièce |
| 121 | CH50250026 | Soupape | Disponible | Voir la pièce |
| 122 | CH50190666 | Kit joints | Disponible | Voir la pièce |
| 123 | CH1000102131R | Kit moteur | Non reliée |

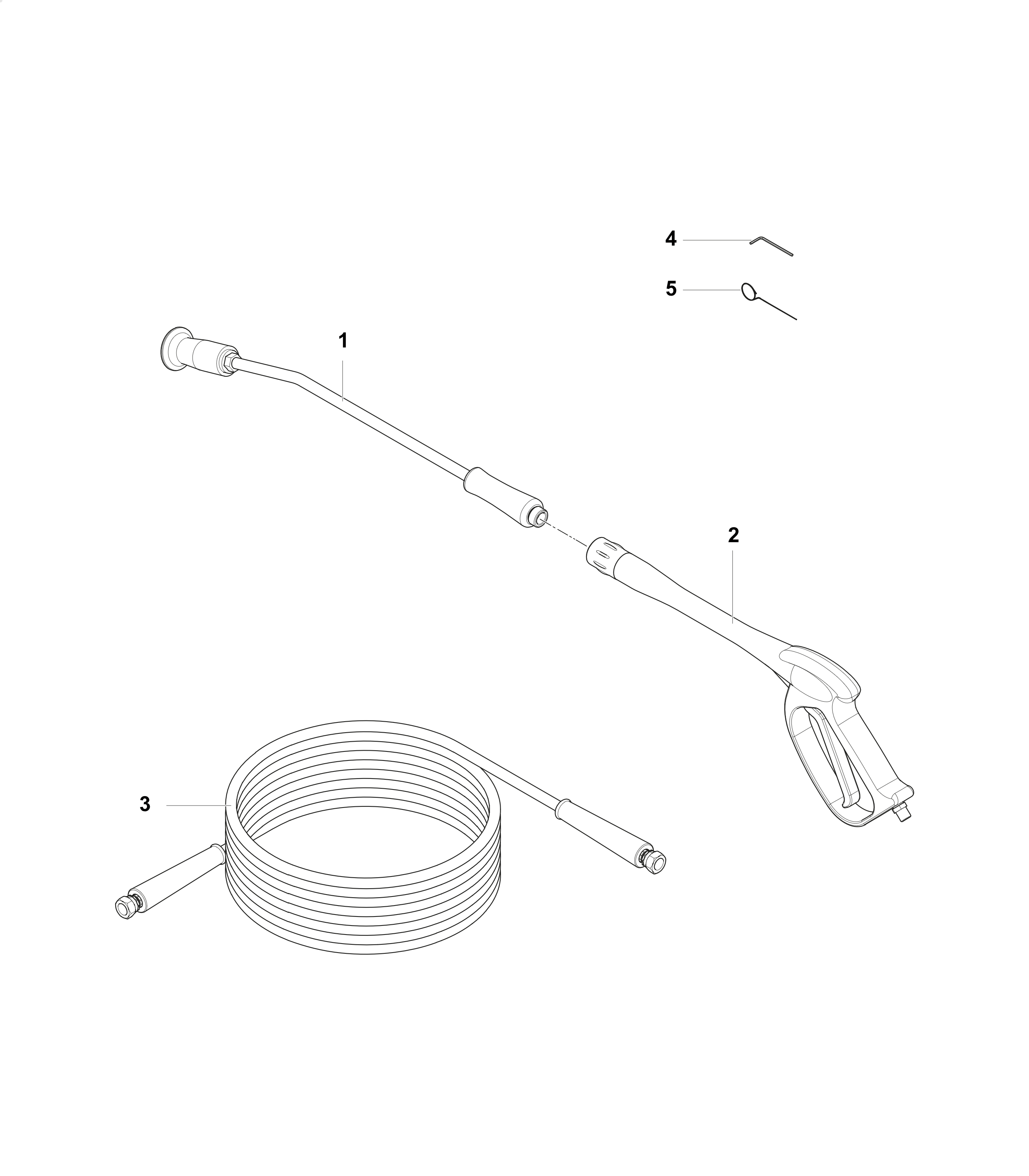

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68500036 | Lance avec gicleur reglable | Disponible | Voir la pièce |
| 2 | 68500029 | Pistolet | Disponible | Voir la pièce |
| 3 | 68500023 | Kit tuyau caout. | Disponible | Voir la pièce |
| 4 | CH04540037 | Bague | Disponible | Voir la pièce |
| 5 | CH04550013 | Epingle | Disponible | Voir la pièce |
