Vue Éclatée GSH 561 (EURO 5)
Retrouvez les pièces détachées, références et repères disponibles pour GSH 561 (EURO 5).

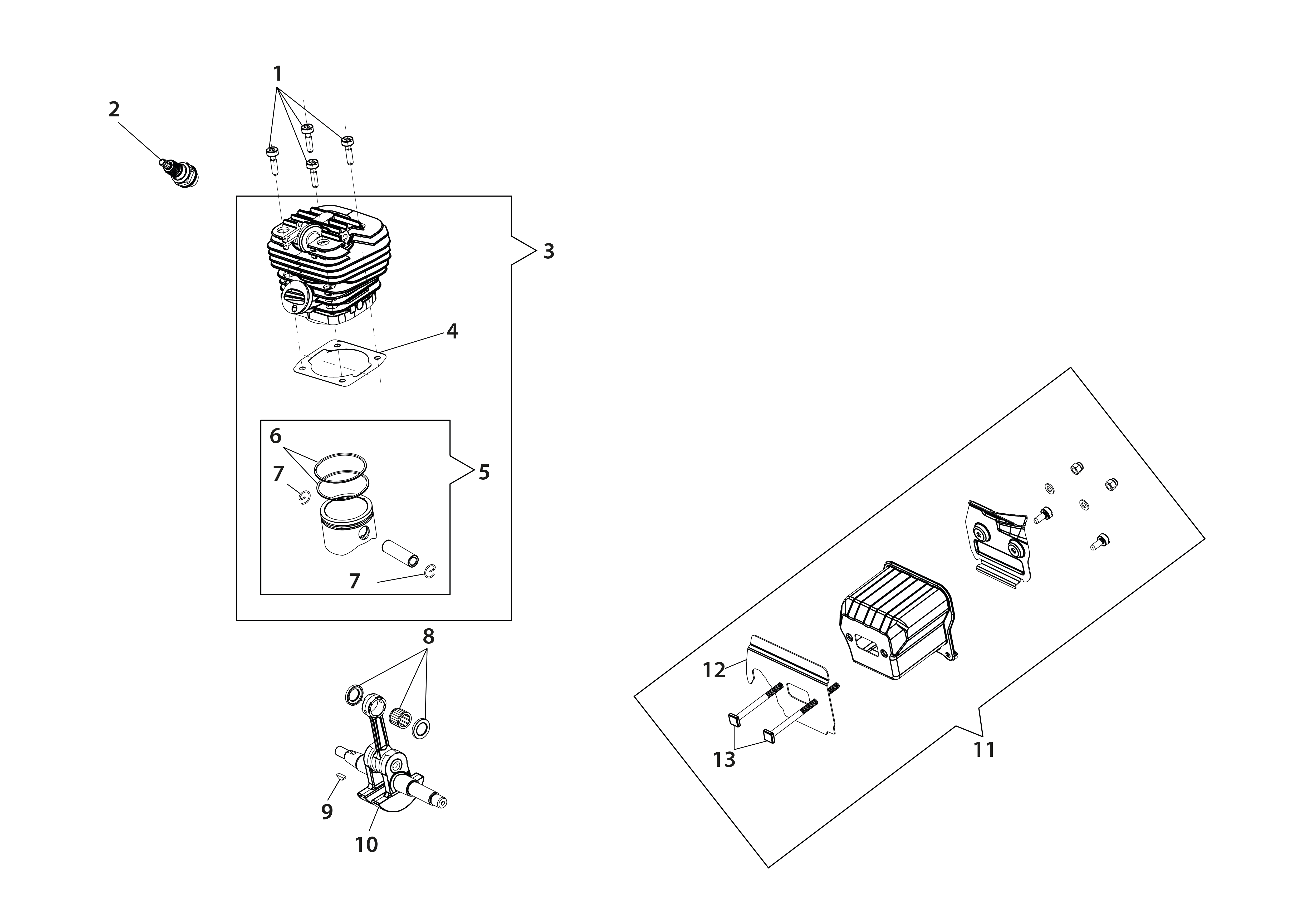

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 2 | 3055118R | Bougie | Disponible | Voir la pièce |
| 3 | 50380074 | Cylindre complet | Non reliée | |
| 4 | 50310076AR | Joint | Disponible | Voir la pièce |
| 5 | 50312025R | Piston complet | Disponible | Voir la pièce |
| 6 | 50310163R | Segment Ø45 | Disponible | Voir la pièce |
| 7 | 50310115R | Bague | Disponible | Voir la pièce |
| 7 | 50310115R | Bague | Disponible | Voir la pièce |
| 8 | 50310259 | Jeu cage a rouleaux et butee | Disponible | Voir la pièce |
| 9 | 50310118R | Clavette | Disponible | Voir la pièce |
| 10 | 50310152AR | Vilebrequin | Disponible | Voir la pièce |
| 11 | 50382059R | Kit échappement | Non reliée | |
| 12 | 50310176AR | Joint | Disponible | Voir la pièce |
| 13 | 50310060R | Vis | Disponible | Voir la pièce |

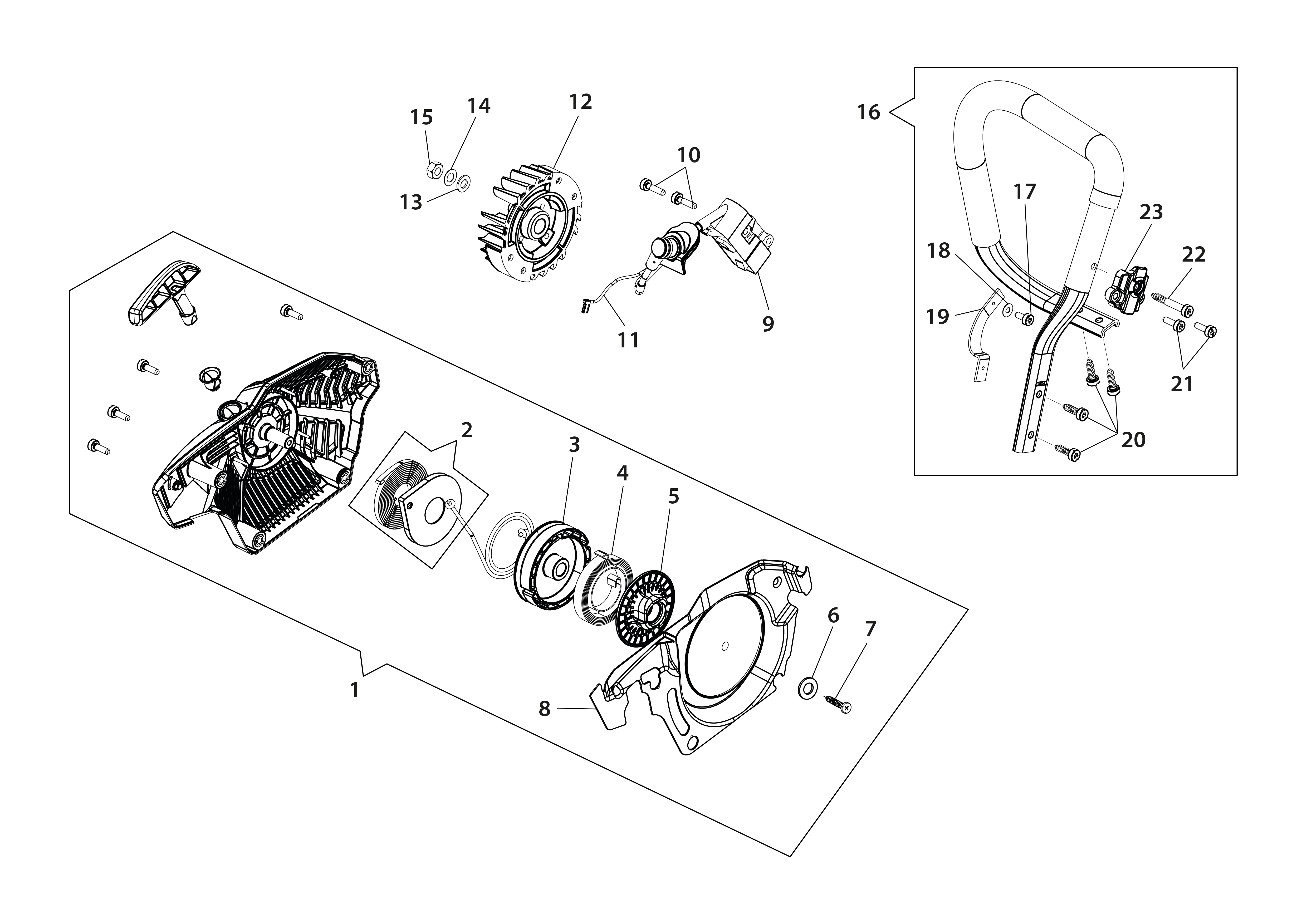

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50380030R | Groupe de convoyeurs | Non reliée | |
| 2 | 50310260 | Kit ressor | Disponible | Voir la pièce |
| 3 | 50310408R | Poulie | Disponible | Voir la pièce |
| 4 | 61450496R | Ressort | Disponible | Voir la pièce |
| 5 | 50310369AR | Couronne | Disponible | Voir la pièce |
| 6 | 3960164R | Vis | Disponible | Voir la pièce |
| 7 | 094600054R | Rondelle | Disponible | Voir la pièce |
| 8 | 50380035R | Flasque | Non reliée | |
| 9 | 50380017R | Bobine | Non reliée | |
| 10 | 3891048R | Vis | Disponible | Voir la pièce |
| 11 | 50380016R | Cable | Non reliée | |
| 12 | 50310009R | Volant | Disponible | Voir la pièce |
| 13 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 14 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 15 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 16 | 50382092R | Groupe de Poignee | Non reliée | |
| 17 | 3891036R | Vis | Disponible | Voir la pièce |
| 18 | 3818001R | Rondelle | Disponible | Voir la pièce |
| 19 | 50380051R | Bande | Non reliée | |
| 20 | 3893001R | Vis | Disponible | Voir la pièce |
| 21 | 3891035R | Vis | Disponible | Voir la pièce |
| 22 | 3893076R | Vis | Non reliée | |
| 23 | 50380052R | Support | Non reliée |

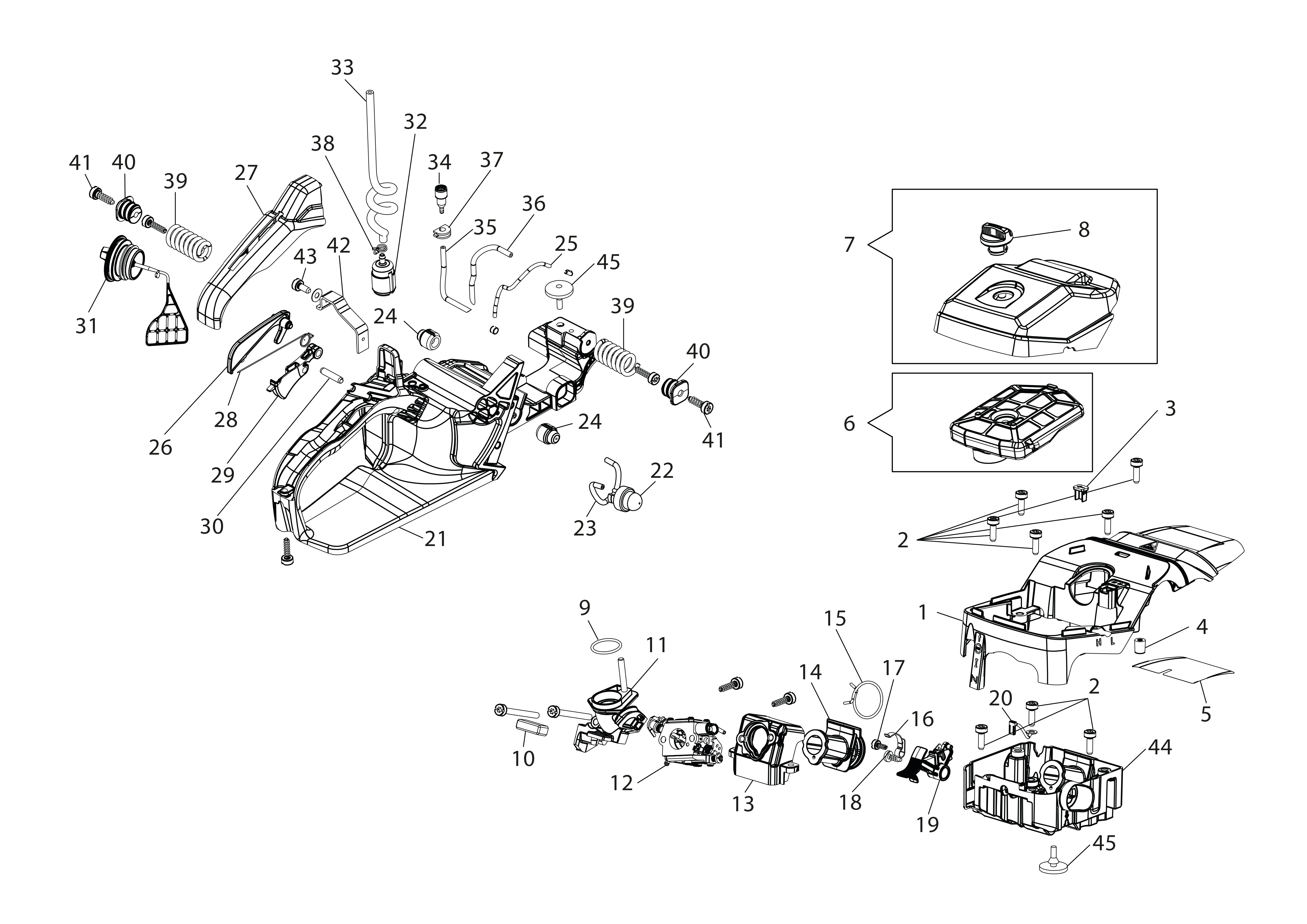

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50380041AR | Capot moteur | Non reliée | |
| 2 | 3891035R | Vis | Disponible | Voir la pièce |
| 2 | 3891035R | Vis | Disponible | Voir la pièce |
| 3 | 50170032R | Deflecteur (été/hiver) | Disponible | Voir la pièce |
| 4 | 50070126R | Entretoise | Disponible | Voir la pièce |
| 5 | 50310228R | Protection | Disponible | Voir la pièce |
| 6 | 50380272AR | Filtre aire | Non reliée | |
| 7 | 50380075 | Couvercle filtre aire | Non reliée | |
| 8 | 50380075 | Couvercle filtre aire | Non reliée | |
| 9 | 50310155R | Joint | Disponible | Voir la pièce |
| 10 | 50310047R | Support filtre | Disponible | Voir la pièce |
| 11 | 50380048R | Support filtre à air | Non reliée | |
| 12 | 2320000R | Carburateur | Non reliée | |
| 13 | 50380053AR | Support | Non reliée | |
| 14 | 50380070R | Collecteur aspiration | Non reliée | |
| 15 | 094600103R | Bande | Disponible | Voir la pièce |
| 16 | 50240061R | Ressort | Disponible | Voir la pièce |
| 17 | 3893009R | Vis tension | Disponible | Voir la pièce |
| 18 | 3960070R | Vis | Disponible | Voir la pièce |
| 19 | 50380061R | Levier | Non reliée | |
| 20 | 50380015R | Cable | Non reliée | |
| 21 | 50380026R | Poignee | Non reliée | |
| 22 | 2318817AR | Primer | Disponible | Voir la pièce |
| 23 | 3073006R | Tuyau | Disponible | Voir la pièce |
| 24 | 50010061R | Amortisseur | Non reliée | |
| 24 | 50010061R | Amortisseur | Non reliée | |
| 25 | 50380088AR | Commande avec cable | Non reliée | |
| 26 | 50310090CR | Levier | Disponible | Voir la pièce |
| 27 | 50380034R | Couvercle | Non reliée | |
| 28 | 50310091R | Ressort | Disponible | Voir la pièce |
| 29 | 50380092AR | Levier accelerateur | Non reliée | |
| 30 | 3022039R | Goupille élastique | Disponible | Voir la pièce |
| 31 | 50072009R | Bouchon | Disponible | Voir la pièce |
| 32 | 50310317AR | Filtre mix | Non reliée | |
| 33 | 50380042R | Tuyau flexible | Non reliée | |
| 34 | 61400367R | Soupape | Disponible | Voir la pièce |
| 35 | 50170321R | Tuyau | Disponible | Voir la pièce |
| 36 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 37 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 38 | 4098377R | Bande | Disponible | Voir la pièce |
| 39 | 50380037R | Ressort | Non reliée | |
| 39 | 50380037R | Ressort | Non reliée | |
| 40 | 50380038R | Support ressort | Non reliée | |
| 40 | 50380038R | Support ressort | Non reliée | |
| 41 | 3893001R | Vis | Disponible | Voir la pièce |
| 41 | 3893001R | Vis | Disponible | Voir la pièce |
| 42 | 50380051R | Bande | Non reliée | |
| 43 | 3891036R | Vis | Disponible | Voir la pièce |
| 44 | 50380040AR | Support | Non reliée | |
| 45 | 099900268A | Arrêt | Disponible | Voir la pièce |
| 45 | 099900268A | Arrêt | Disponible | Voir la pièce |

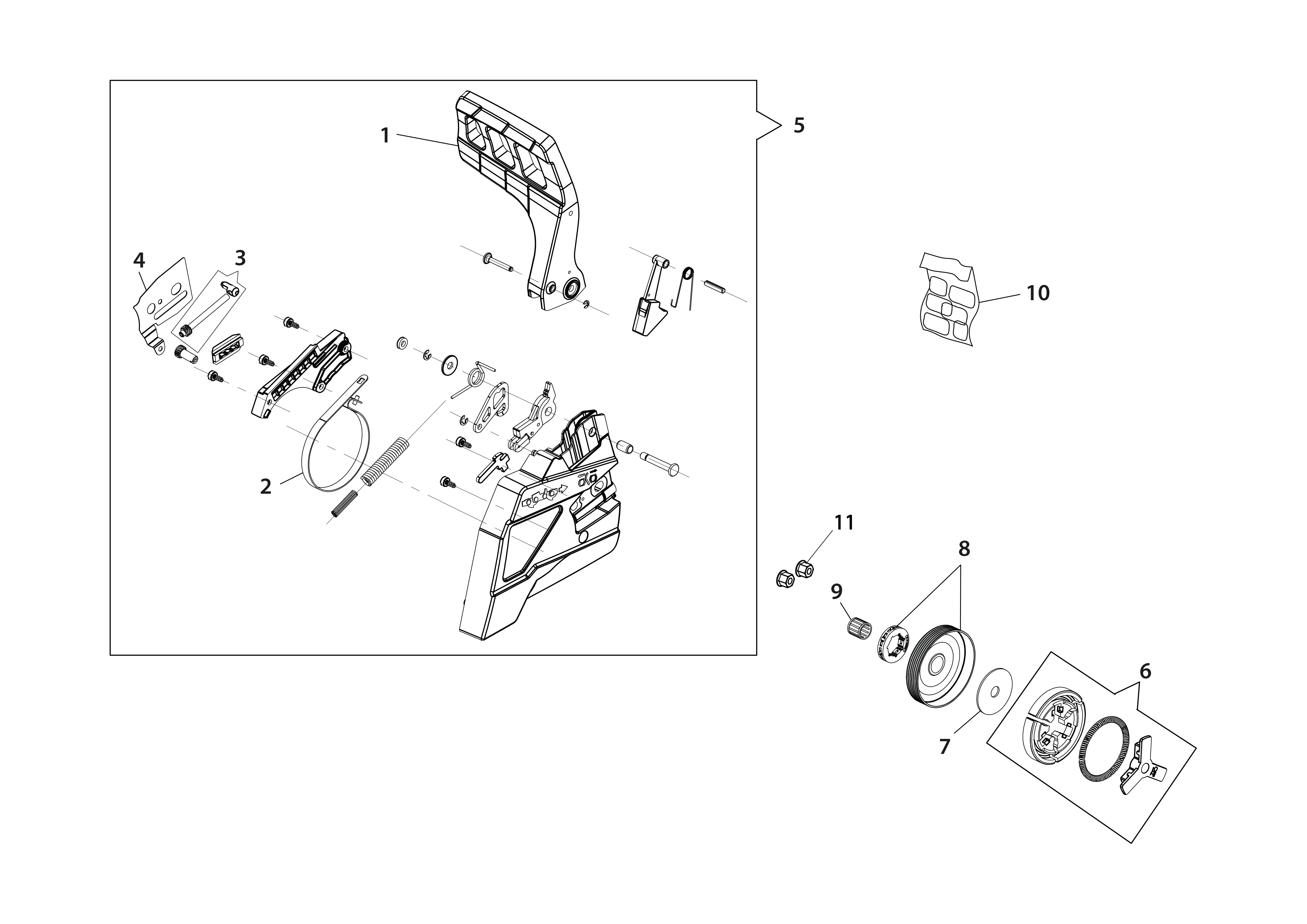

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50330017BR | Protection | Disponible | Voir la pièce |
| 2 | 50310027R | Bande de frein | Disponible | Voir la pièce |
| 3 | 50310263 | Kit vis tension | Non reliée | |
| 4 | 50310011AR | Bride | Disponible | Voir la pièce |
| 5 | 50382003R | Jeu carter | Non reliée | |
| 6 | 50310004R | Embrayage | Disponible | Voir la pièce |
| 7 | 50310073R | Rondelle | Disponible | Voir la pièce |
| 8 | 50310005R | Kit cloche embr. | Disponible | Voir la pièce |
| 9 | 3037041R | Cage a aguilles | Disponible | Voir la pièce |
| 10 | 50380079 | Kit etiquettes | Non reliée | |
| 11 | 50010148R | Ecrou | Disponible | Voir la pièce |

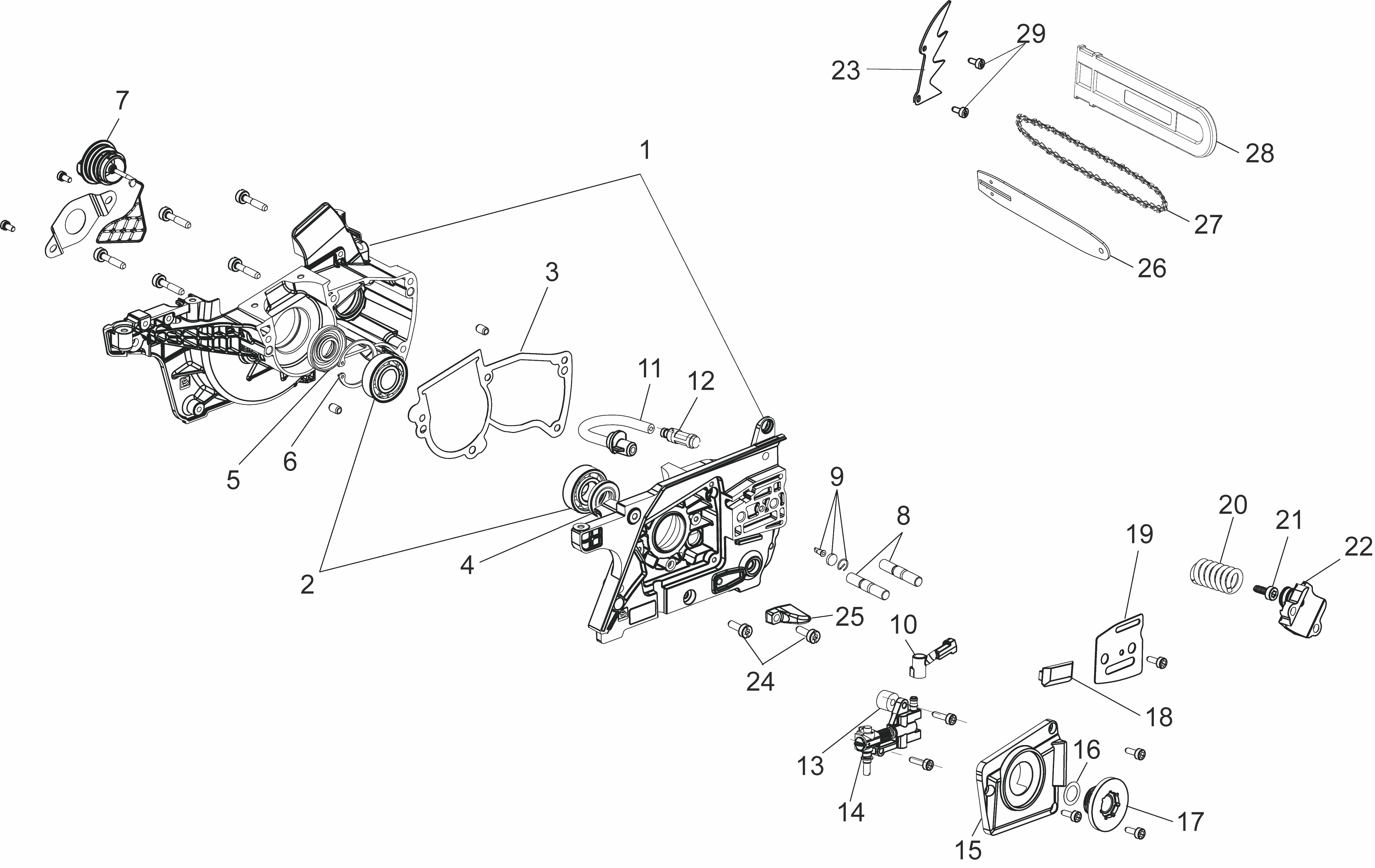

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50382001R | Carter moteur complet | Non reliée | |
| 2 | 3034035R | Roulement | Disponible | Voir la pièce |
| 3 | 50310109R | Joint | Disponible | Voir la pièce |
| 4 | 3050053R | Bague | Disponible | Voir la pièce |
| 5 | 3050054R | Bague | Disponible | Voir la pièce |
| 6 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 7 | 50230302BR | Bouchon | Disponible | Voir la pièce |
| 8 | 50310112R | Goujon | Disponible | Voir la pièce |
| 9 | 50310375 | Kit soupape | Disponible | Voir la pièce |
| 10 | 50310077R | Tuyau | Disponible | Voir la pièce |
| 11 | 50310372AR | Tuyau flexible | Disponible | Voir la pièce |
| 12 | 50310079R | Filtre huile | Disponible | Voir la pièce |
| 13 | 50310080R | Eponge | Disponible | Voir la pièce |
| 14 | 50312002R | Pompe huile | Disponible | Voir la pièce |
| 15 | 50310071R | Couvercle pompe à huile | Disponible | Voir la pièce |
| 16 | 4098683R | Rondelle | Disponible | Voir la pièce |
| 17 | 50310072R | Vis sans fin | Disponible | Voir la pièce |
| 18 | 50310164R | Protection | Disponible | Voir la pièce |
| 19 | 50380067R | Bride | Non reliée | |
| 20 | 50380037R | Ressort | Non reliée | |
| 21 | 3093001R | Vis | Non reliée | |
| 22 | 50380054R | Support | Non reliée | |
| 23 | 50310250AR | Griffe | Non reliée | |
| 24 | 3891035R | Vis | Disponible | Voir la pièce |
| 25 | 094600369R | Protection | Disponible | Voir la pièce |
| 26 | 50310206R | Guide 18 - cm 46 | Disponible | Voir la pièce |
| 27 | 30629027C | Chaine .325 | Disponible | Voir la pièce |
| 28 | 50310134R | Couvre-guide - 50 cm | Non reliée | |
| 29 | 3891036R | Vis | Disponible | Voir la pièce |
