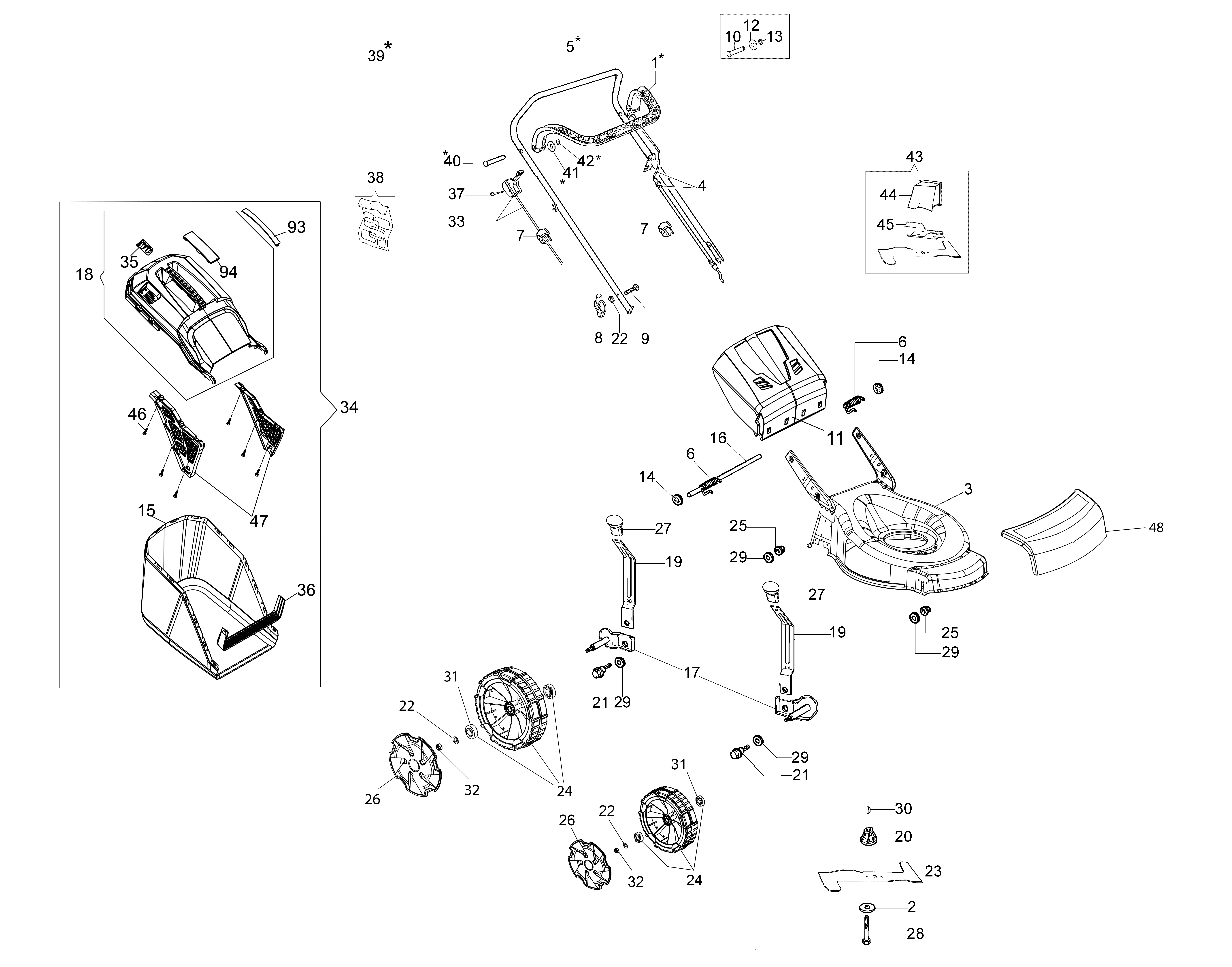

Vue Éclatée G 53 PBX-60 COMFORT PLUS RESTYLING MY 26 (SEMAK)
Retrouvez les pièces détachées, références et repères disponibles pour G 53 PBX-60 COMFORT PLUS RESTYLING MY 26 (SEMAK).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060316AR | Levier | Disponible | Voir la pièce |
| 2 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 3 | 66230039R | Non reliée | ||
| 4 | 66030276R | Câble de frein moteur | Disponible | Voir la pièce |
| 5 | 66060421BR | Guidon | Disponible | Voir la pièce |
| 6 | 54350235 | Kit ressor | Disponible | Voir la pièce |
| 6 | 54350235 | Kit ressor | Disponible | Voir la pièce |
| 7 | 66060231R | Bande | Disponible | Voir la pièce |
| 7 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 66070943R | Poignée de serrage | Disponible | Voir la pièce |
| 9 | 3910015R | Vis | Non reliée | |
| 10 | 66060317BR | Pivot | Disponible | Voir la pièce |
| 11 | 66210019R | Fermature | Disponible | Voir la pièce |
| 12 | 3064005AR | Rondelle | Disponible | Voir la pièce |
| 13 | 3024009R | Bague | Disponible | Voir la pièce |
| 14 | 3045034R | Arret | Non reliée | |
| 14 | 3045034R | Arret | Non reliée | |
| 15 | 54350028R | Bac | Disponible | Voir la pièce |
| 16 | 66210035R | Goujon | Disponible | Voir la pièce |
| 17 | 66070301A | Kit support | Disponible | Voir la pièce |
| 18 | 54350069R | Châssis | Disponible | Voir la pièce |
| 19 | 66070031R | Levier | Disponible | Voir la pièce |
| 19 | 66070031R | Levier | Disponible | Voir la pièce |
| 20 | 66030003AR | Moyeu Ø22,2mm | Disponible | Voir la pièce |
| 21 | 66070030AR | Pivot | Disponible | Voir la pièce |
| 21 | 66070030AR | Pivot | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 23 | 66070440R | Lame mulching | Non reliée | |
| 24 | 66071104R | Kit roue | Disponible | Voir la pièce |
| 24 | 66071104R | Kit roue | Disponible | Voir la pièce |
| 25 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 26 | 66071107A | Enjoliveur | Non reliée | |
| 26 | 66071107A | Enjoliveur | Non reliée | |
| 27 | 66110371R | Pommeau | Disponible | Voir la pièce |
| 27 | 66110371R | Pommeau | Disponible | Voir la pièce |
| 28 | 3906150R | Vis | Disponible | Voir la pièce |
| 29 | 3833085R | Rondelle | Disponible | Voir la pièce |
| 29 | 3833085R | Rondelle | Disponible | Voir la pièce |
| 29 | 3833085R | Rondelle | Disponible | Voir la pièce |
| 29 | 3833085R | Rondelle | Disponible | Voir la pièce |
| 30 | 8202126R | Clavette | Disponible | Voir la pièce |
| 31 | 66030081R | Roulement | Non reliée | |
| 31 | 66030081R | Roulement | Non reliée | |
| 32 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 32 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 33 | 66060077AR | Cable accellerateur | Disponible | Voir la pièce |
| 34 | 66210040 | Groupe sac | Disponible | Voir la pièce |
| 35 | 66070521R | Fermature | Disponible | Voir la pièce |
| 36 | 66070133R | Support | Disponible | Voir la pièce |
| 37 | 3910019R | Vis | Non reliée | |
| 38 | 66070902 | Kit etiquettes | Disponible | Voir la pièce |
| 39 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 39 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 39 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 39 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 39 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 39 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 40 | 66060317BR | Pivot | Disponible | Voir la pièce |
| 41 | 3064037R | Rondelle | Non reliée | |
| 42 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 43 | 66070095R | Kit Mulching | Disponible | Voir la pièce |
| 44 | 66071059R | Bouchon mulching | Disponible | Voir la pièce |
| 45 | 66060170BR | Ventilateur | Disponible | Voir la pièce |
| 46 | 3093004R | Vis | Disponible | Voir la pièce |
| 47 | 54350215R | Fermeture | Disponible | Voir la pièce |
| 48 | 66070940AR | Protection | Non reliée | |
| 93 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 94 | 66070466R | Fermeture | Disponible | Voir la pièce |
