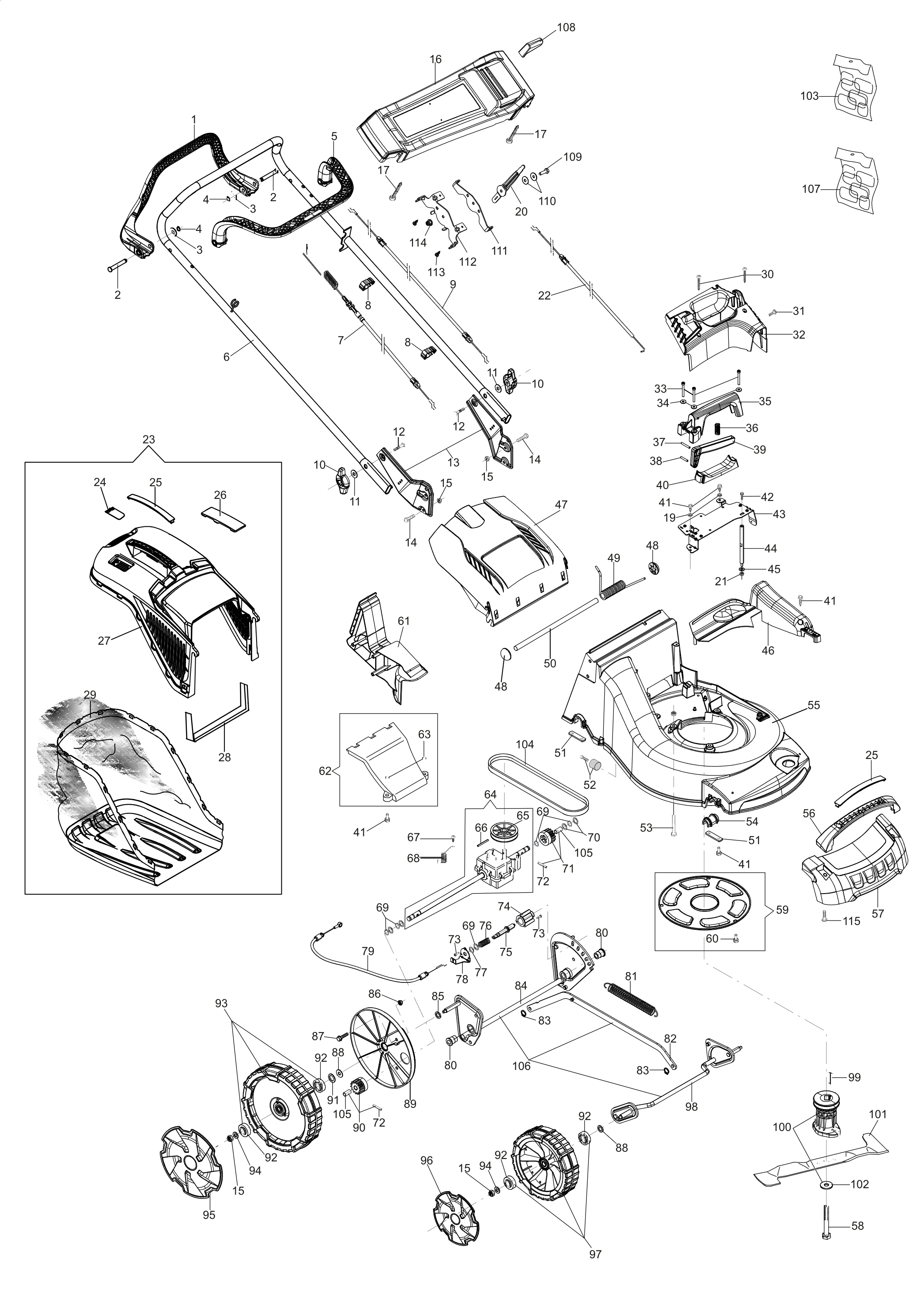

Vue Éclatée MAX 53 TK ALLROAD ALUMINIUM (K805) RESTYLING MY 26 (SEMAK)
Retrouvez les pièces détachées, références et repères disponibles pour MAX 53 TK ALLROAD ALUMINIUM (K805) RESTYLING MY 26 (SEMAK).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66151581 | Couvercle | Disponible | Voir la pièce |
| 3 | L66151582 | Joint | Disponible | Voir la pièce |
| 4 | 3055123R | Bougie | Non reliée | |
| 5 | L66150005 | Vis | Disponible | Voir la pièce |
| 5 | L66150005 | Vis | Disponible | Voir la pièce |
| 5 | L66150005 | Vis | Disponible | Voir la pièce |
| 5 | L66150005 | Vis | Disponible | Voir la pièce |
| 6 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 6 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 6 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 6 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 6 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 6 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150709 | Goujon | Disponible | Voir la pièce |
| 7 | L66150709 | Goujon | Disponible | Voir la pièce |
| 8 | L66150396 | Goujon | Disponible | Voir la pièce |
| 8 | L66150396 | Goujon | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Disponible | Voir la pièce |
| 11 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 11 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 11 | L66151573 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151583 | Carter moteur | Disponible | Voir la pièce |
| 2 | L66150409 | Bague | Disponible | Voir la pièce |
| 3 | L66150407 | Goujon | Disponible | Voir la pièce |
| 4 | L66150408 | Goujon | Disponible | Voir la pièce |
| 4 | L66150408 | Goujon | Disponible | Voir la pièce |
| 5 | L66150416 | Vis | Disponible | Voir la pièce |
| 6 | L66151584 | Frein | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 8 | L66151585 | Bouchon du siège d | Disponible | Voir la pièce |
| 9 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 10 | L66151586 | Pivot | Disponible | Voir la pièce |
| 11 | L66151587 | Arbre régulateur | Disponible | Voir la pièce |
| 12 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150419 | Joint | Disponible | Voir la pièce |
| 14 | L66150353 | Goupille | Disponible | Voir la pièce |
| 15 | L66151588 | Tuyau | Disponible | Voir la pièce |
| 16 | L66151589 | Ressort | Disponible | Voir la pièce |
| 17 | L66150480 | Cable | Disponible | Voir la pièce |
| 18 | L66151590 | Plaque de fixation | Disponible | Voir la pièce |
| 19 | L66152069 | Bague | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151592 | Couvercle subassment | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 2 | L66150901 | Boulon | Disponible | Voir la pièce |
| 3 | L66150462 | Joint d | Disponible | Voir la pièce |
| 4 | L66150352 | Vis | Disponible | Voir la pièce |
| 5 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 6 | L66151593 | Joint | Disponible | Voir la pièce |
| 7 | L66150357 | Goupille | Disponible | Voir la pièce |
| 7 | L66150357 | Goupille | Disponible | Voir la pièce |
| 8 | L66150729 | Vis | Disponible | Voir la pièce |
| 9 | L66151594 | Regulateur | Disponible | Voir la pièce |
| 10 | L66151595 | Kit bouchon huile | Disponible | Voir la pièce |
| 11 | L66150453 | Vis | Disponible | Voir la pièce |
| 12 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 12 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 12 | L66151573 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150368 | Balancier | Disponible | Voir la pièce |
| 1 | L66150368 | Balancier | Disponible | Voir la pièce |
| 2 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 2 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 3 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 3 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 4 | L66150367 | Bague | Disponible | Voir la pièce |
| 5 | L66151596 | Soupape | Disponible | Voir la pièce |
| 6 | L66151597 | Bride | Disponible | Voir la pièce |
| 7 | L66150722 | Tige balancier | Disponible | Voir la pièce |
| 7 | L66150722 | Tige balancier | Disponible | Voir la pièce |
| 8 | L66150403 | Guide | Disponible | Voir la pièce |
| 8 | L66150403 | Guide | Disponible | Voir la pièce |
| 9 | L66151598 | Arbre à cames | Disponible | Voir la pièce |
| 10 | L66150399 | Rondelle | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66151574 | Tête cylindre | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151599 | Kit segments | Disponible | Voir la pièce |
| 2 | L66151575 | Piston complet | Disponible | Voir la pièce |
| 3 | L66150077A | Axe piston | Disponible | Voir la pièce |
| 4 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 4 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 5 | L66151600 | Bielle cpl. | Disponible | Voir la pièce |
| 6 | L66151601 | Vilebrequin | Disponible | Voir la pièce |
| 7 | L66150424 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150081 | Clavette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150147 | Poulie | Disponible | Voir la pièce |
| 3 | L66150426 | Ventilateur | Disponible | Voir la pièce |
| 4 | L66151605 | Volant | Disponible | Voir la pièce |
| 5 | L66150452 | Vis | Disponible | Voir la pièce |
| 6 | L66151606 | Bobine | Disponible | Voir la pièce |
| 7 | L66150440 | Clip | Disponible | Voir la pièce |
| 8 | L66151604 | Couvercle | Disponible | Voir la pièce |
| 9 | L66151603 | Demarrage complet | Disponible | Voir la pièce |
| 10 | 3075227R | Capot | Disponible | Voir la pièce |
| 11 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 11 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 12 | L66150264 | Ressort | Disponible | Voir la pièce |
| 12 | L66150264 | Ressort | Disponible | Voir la pièce |
| 13 | L66150262 | Ressort | Disponible | Voir la pièce |
| 14 | L66150261 | Rondelle | Disponible | Voir la pièce |
| 15 | L66152076 | Guide | Disponible | Voir la pièce |
| 16 | L66152077 | Vis | Disponible | Voir la pièce |
| 17 | L66150266 | Ressort de démarrage | Non reliée | |
| 18 | L66152075 | Poulie | Disponible | Voir la pièce |
| 19 | L66150270 | Poignée de démarrage | Disponible | Voir la pièce |
| 20 | L66150269 | Cordelette | Disponible | Voir la pièce |
| 21 | L66151976 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151573 | Kit joints | Disponible | Voir la pièce |
| 2 | L66151607A | Carburateur | Disponible | Voir la pièce |
| 5 | L66151608 | Bride termique | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151609 | Kit filtre air | Disponible | Voir la pièce |
| 2 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 2 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 3 | L66150715 | Filtre aire | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151610 | Levier complet | Disponible | Voir la pièce |
| 2 | L66150464 | Vis | Disponible | Voir la pièce |
| 2 | L66150464 | Vis | Disponible | Voir la pièce |
| 3 | L66151611 | Ressort | Disponible | Voir la pièce |
| 4 | L66151612 | Ressort | Disponible | Voir la pièce |
| 5 | L66151613 | Levier accelerateur | Disponible | Voir la pièce |
| 6 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 7 | L66151614 | Levier de commande | Disponible | Voir la pièce |
| 8 | L66150382 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 1 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 2 | L66151615 | Pot | Disponible | Voir la pièce |
| 3 | L66151616 | Joint | Disponible | Voir la pièce |
| 4 | L66151617 | Vis | Disponible | Voir la pièce |
| 4 | L66151617 | Vis | Disponible | Voir la pièce |
| 5 | L66150730 | Accelerateur complet | Disponible | Voir la pièce |
| 6 | L66151618 | Tige | Disponible | Voir la pièce |
| 7 | L66150731 | Accul | Disponible | Voir la pièce |
| 8 | L66151619 | Couvre-pot | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151591 | Reservoir complet | Disponible | Voir la pièce |
| 2 | L66151568 | Bouchon | Disponible | Voir la pièce |
| 3 | L66150439 | Filtre | Disponible | Voir la pièce |
| 4 | L66150813 | Boulon | Disponible | Voir la pièce |
| 4 | L66150813 | Boulon | Disponible | Voir la pièce |
| 5 | L66151569 | Tuyau | Disponible | Voir la pièce |
| 6 | L66150435 | Clip | Disponible | Voir la pièce |
| 6 | L66150435 | Clip | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060398BR | Levier traction | Disponible | Voir la pièce |
| 2 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 2 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 3 | 3064037R | Rondelle | Non reliée | |
| 3 | 3064037R | Rondelle | Non reliée | |
| 4 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 4 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 5 | 66060316AR | Levier | Disponible | Voir la pièce |
| 6 | 66060502R | Guidon | Disponible | Voir la pièce |
| 7 | 66060508R | Cable traction | Disponible | Voir la pièce |
| 8 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 66060231R | Bande | Disponible | Voir la pièce |
| 9 | 66060506R | Câble de frein moteur | Non reliée | |
| 10 | 66060619R | Pommeau | Disponible | Voir la pièce |
| 10 | 66060619R | Pommeau | Disponible | Voir la pièce |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 12 | 3910015R | Vis | Non reliée | |
| 12 | 3910015R | Vis | Non reliée | |
| 13 | 66060394 | Jeu de support | Disponible | Voir la pièce |
| 14 | 3933034AR | Pivot | Non reliée | |
| 14 | 3933034AR | Pivot | Non reliée | |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | 66220006R | Tableau de bord | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 19 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 20 | 66220062R | Levier accelerateur | Disponible | Voir la pièce |
| 21 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 22 | 66070171R | Cable accellerateur | Disponible | Voir la pièce |
| 23 | 66060527A | Groupe sac | Disponible | Voir la pièce |
| 24 | 66070521R | Fermature | Disponible | Voir la pièce |
| 25 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 25 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 26 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 27 | 66062112R | Châssis | Disponible | Voir la pièce |
| 28 | 66060256R | Support | Disponible | Voir la pièce |
| 29 | 66060622R | Bac | Disponible | Voir la pièce |
| 30 | 3979018R | Vis | Disponible | Voir la pièce |
| 31 | 3960178R | Vis | Disponible | Voir la pièce |
| 32 | 66060490R | Couverture | Disponible | Voir la pièce |
| 33 | 3933063R | Vis | Disponible | Voir la pièce |
| 34 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 35 | 66070533R | Poignee | Disponible | Voir la pièce |
| 36 | 66070550R | Ressort | Disponible | Voir la pièce |
| 37 | 3022035R | Goupille | Disponible | Voir la pièce |
| 38 | 3022033R | Goupille | Disponible | Voir la pièce |
| 39 | 66070534R | Levier | Disponible | Voir la pièce |
| 40 | 66070539R | Fermeture | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 42 | 301000042R | Vis | Disponible | Voir la pièce |
| 43 | 66060467R | Support | Disponible | Voir la pièce |
| 44 | 66060440R | Pivot | Disponible | Voir la pièce |
| 45 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 46 | 66060468R | Couverture | Disponible | Voir la pièce |
| 47 | 66060478R | Fermature | Disponible | Voir la pièce |
| 48 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 48 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 49 | 66060060 | Ressort | Disponible | Voir la pièce |
| 50 | 66060055 | Goujon | Disponible | Voir la pièce |
| 51 | 66060008AR | Plaque | Disponible | Voir la pièce |
| 51 | 66060008AR | Plaque | Disponible | Voir la pièce |
| 52 | 66090155A | Amortisseur | Disponible | Voir la pièce |
| 53 | 3806077 | Vis | Disponible | Voir la pièce |
| 54 | 66060007R | Bague | Disponible | Voir la pièce |
| 55 | 66060446AR | Chassis | Non reliée | |
| 56 | 66060471R | Poignee | Disponible | Voir la pièce |
| 57 | 66060466R | Protection | Disponible | Voir la pièce |
| 58 | 3906162R | Vis | Non reliée | |
| 59 | 66060375A | Kit protection | Disponible | Voir la pièce |
| 60 | 3960135R | Vis | Disponible | Voir la pièce |
| 61 | 66060372R | Bouchon mulching | Disponible | Voir la pièce |
| 62 | 66062096 | Couvercle | Disponible | Voir la pièce |
| 63 | 66060110R | Entretoise | Disponible | Voir la pièce |
| 64 | 66060360DR | Transmission | Non reliée | |
| 65 | 66060419R | Poulie | Disponible | Voir la pièce |
| 66 | 3022020R | Goupille | Disponible | Voir la pièce |
| 67 | 3960087AR | Vis | Disponible | Voir la pièce |
| 68 | 66060286R | Ressort | Non reliée | |
| 69 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 69 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 69 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 70 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 71 | 66060538R | Pignon droite | Disponible | Voir la pièce |
| 72 | 66060536R | Rouleau | Disponible | Voir la pièce |
| 72 | 66060536R | Rouleau | Disponible | Voir la pièce |
| 73 | 3960064AR | Vis | Disponible | Voir la pièce |
| 73 | 3960064AR | Vis | Disponible | Voir la pièce |
| 74 | 66060442R | Bague | Disponible | Voir la pièce |
| 75 | 66060443R | Pivot | Disponible | Voir la pièce |
| 76 | 66060444R | Ressort | Disponible | Voir la pièce |
| 77 | 3049016R | Bague or | Disponible | Voir la pièce |
| 78 | 66060445R | Bride | Disponible | Voir la pièce |
| 79 | 66060441R | Fil | Disponible | Voir la pièce |
| 80 | 66060030R | Bague | Disponible | Voir la pièce |
| 80 | 66060030R | Bague | Disponible | Voir la pièce |
| 81 | 66060505R | Ressort | Disponible | Voir la pièce |
| 82 | 66060551R | Tige | Disponible | Voir la pièce |
| 83 | 3033129R | Arret | Disponible | Voir la pièce |
| 83 | 3033129R | Arret | Disponible | Voir la pièce |
| 84 | 66060547R | Essieu posterieur | Disponible | Voir la pièce |
| 85 | 8202311R | Bague | Disponible | Voir la pièce |
| 86 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 87 | 3933034AR | Pivot | Non reliée | |
| 88 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 88 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 89 | 66070756 | Enjoliveur | Disponible | Voir la pièce |
| 90 | 66060537R | Pignon gauche | Disponible | Voir la pièce |
| 91 | 3064039R | Rondelle | Disponible | Voir la pièce |
| 92 | 3035023R | Roulement | Non reliée | |
| 92 | 3035023R | Roulement | Non reliée | |
| 92 | 3035023R | Roulement | Non reliée | |
| 92 | 3035023R | Roulement | Non reliée | |
| 93 | 66071093R | Roue compl. | Disponible | Voir la pièce |
| 94 | 3916008R | Rondelle | Non reliée | |
| 94 | 3916008R | Rondelle | Non reliée | |
| 95 | 66071095AR | Enjoliveur | Disponible | Voir la pièce |
| 96 | 66071094R | Enjoliveur | Disponible | Voir la pièce |
| 97 | 66071092R | Kit roue | Disponible | Voir la pièce |
| 98 | 66060548R | Assieu anterieur | Disponible | Voir la pièce |
| 99 | 8202126R | Clavette | Disponible | Voir la pièce |
| 100 | 66060131 | Moyeu Ø22,2mm | Non reliée | |
| 101 | 66060413R | Lame mulching 53 | Non reliée | |
| 102 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 103 | 66060673 | Kit etiquettes | Disponible | Voir la pièce |
| 104 | 3047028R | Courroie | Non reliée | |
| 105 | 66060415R | Bague | Disponible | Voir la pièce |
| 105 | 66060415R | Bague | Disponible | Voir la pièce |
| 106 | 66060558R | Kit essieu | Disponible | Voir la pièce |
| 107 | 66110794 | Kit etiquettes | Disponible | Voir la pièce |
| 108 | 66220014R | Poignee | Disponible | Voir la pièce |
| 109 | 3906045R | Vis | Disponible | Voir la pièce |
| 110 | 3057003R | Rondelle | Disponible | Voir la pièce |
| 111 | 66220061R | Support | Disponible | Voir la pièce |
| 112 | 66060259 | Support | Disponible | Voir la pièce |
| 113 | 3960059AR | Vis | Disponible | Voir la pièce |
| 114 | 3914016R | Ecrou | Disponible | Voir la pièce |
| 115 | 3960063 | Vis | Disponible | Voir la pièce |
