Vue Éclatée Moteur K800 H (EURO 5)
Retrouvez les pièces détachées, références et repères disponibles pour Moteur K800 H (EURO 5).

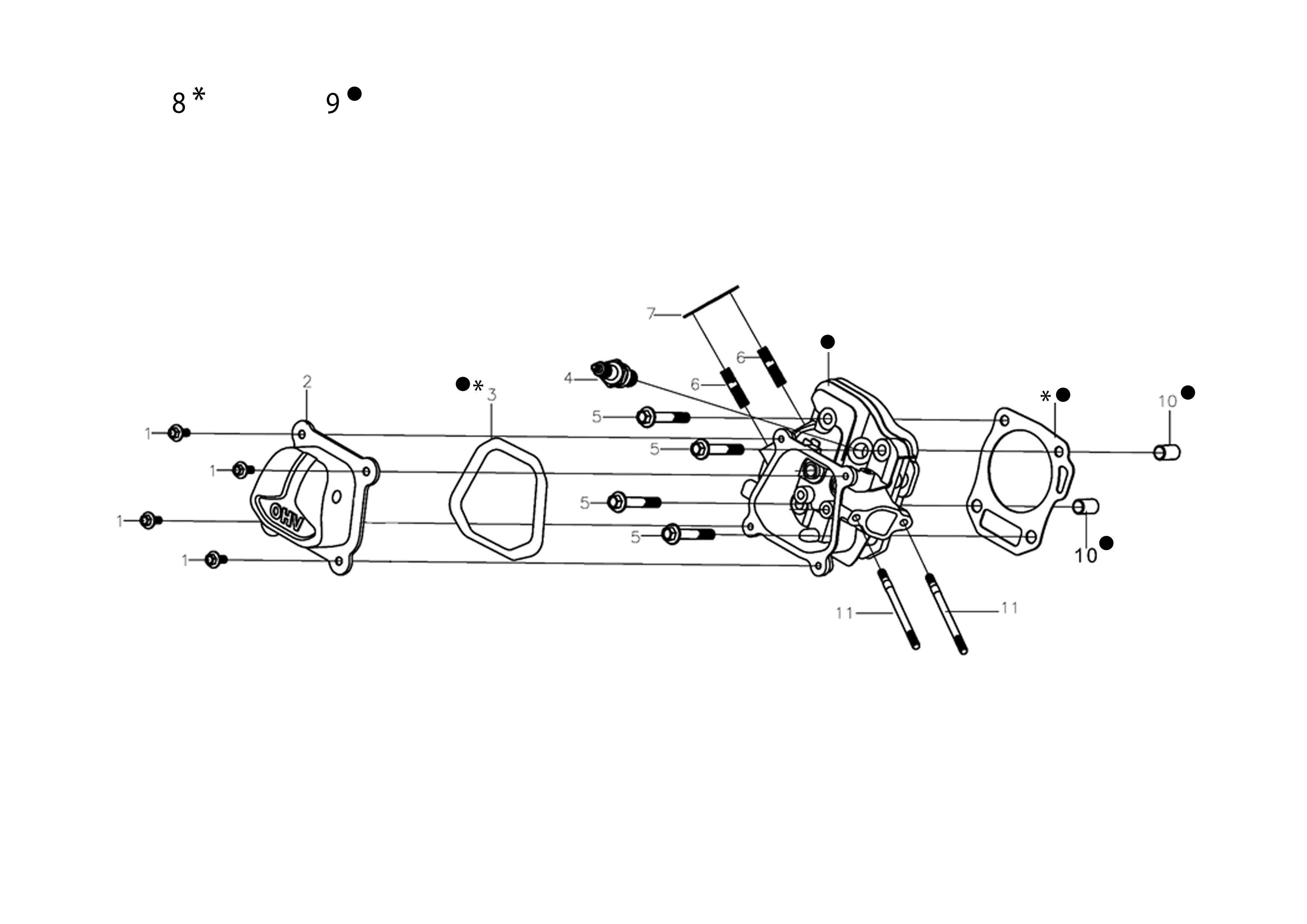

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150322 | Vis | Disponible | Voir la pièce |
| 1 | L66150322 | Vis | Disponible | Voir la pièce |
| 1 | L66150322 | Vis | Disponible | Voir la pièce |
| 1 | L66150322 | Vis | Disponible | Voir la pièce |
| 2 | L66150707 | Couvercle | Disponible | Voir la pièce |
| 3 | L66150476 | Joint | Disponible | Voir la pièce |
| 4 | 3055123R | Bougie | Non reliée | |
| 5 | L66150323 | Vis | Disponible | Voir la pièce |
| 5 | L66150323 | Vis | Disponible | Voir la pièce |
| 5 | L66150323 | Vis | Disponible | Voir la pièce |
| 5 | L66150323 | Vis | Disponible | Voir la pièce |
| 6 | L66150324 | Goujon | Disponible | Voir la pièce |
| 6 | L66150324 | Goujon | Disponible | Voir la pièce |
| 7 | L66150309 | Joint | Disponible | Voir la pièce |
| 8 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 8 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 8 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Disponible | Voir la pièce |
| 11 | L66150241 | Goujon | Disponible | Voir la pièce |
| 11 | L66150241 | Goujon | Disponible | Voir la pièce |

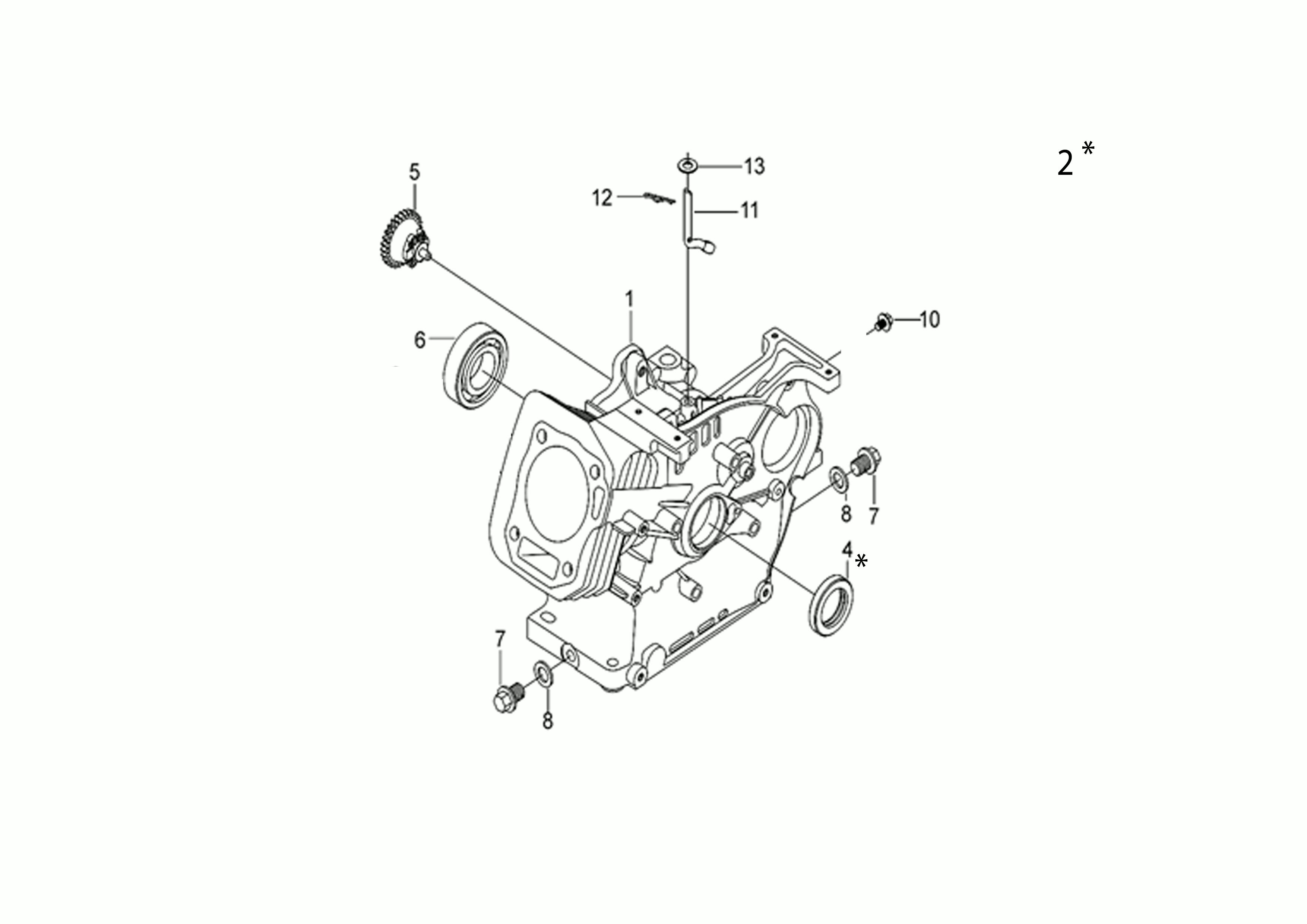

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150272 | Cylindre et subassment | Disponible | Voir la pièce |
| 2 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 2 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150462 | Joint d | Disponible | Voir la pièce |
| 5 | L66150304 | Regulateur | Disponible | Voir la pièce |
| 6 | L66150355 | Roulement | Disponible | Voir la pièce |
| 7 | L66150352 | Vis | Disponible | Voir la pièce |
| 7 | L66150352 | Vis | Disponible | Voir la pièce |
| 8 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150302 | Axe | Disponible | Voir la pièce |
| 12 | L66150353 | Goupille | Disponible | Voir la pièce |
| 13 | L66150325 | Rondelle | Disponible | Voir la pièce |

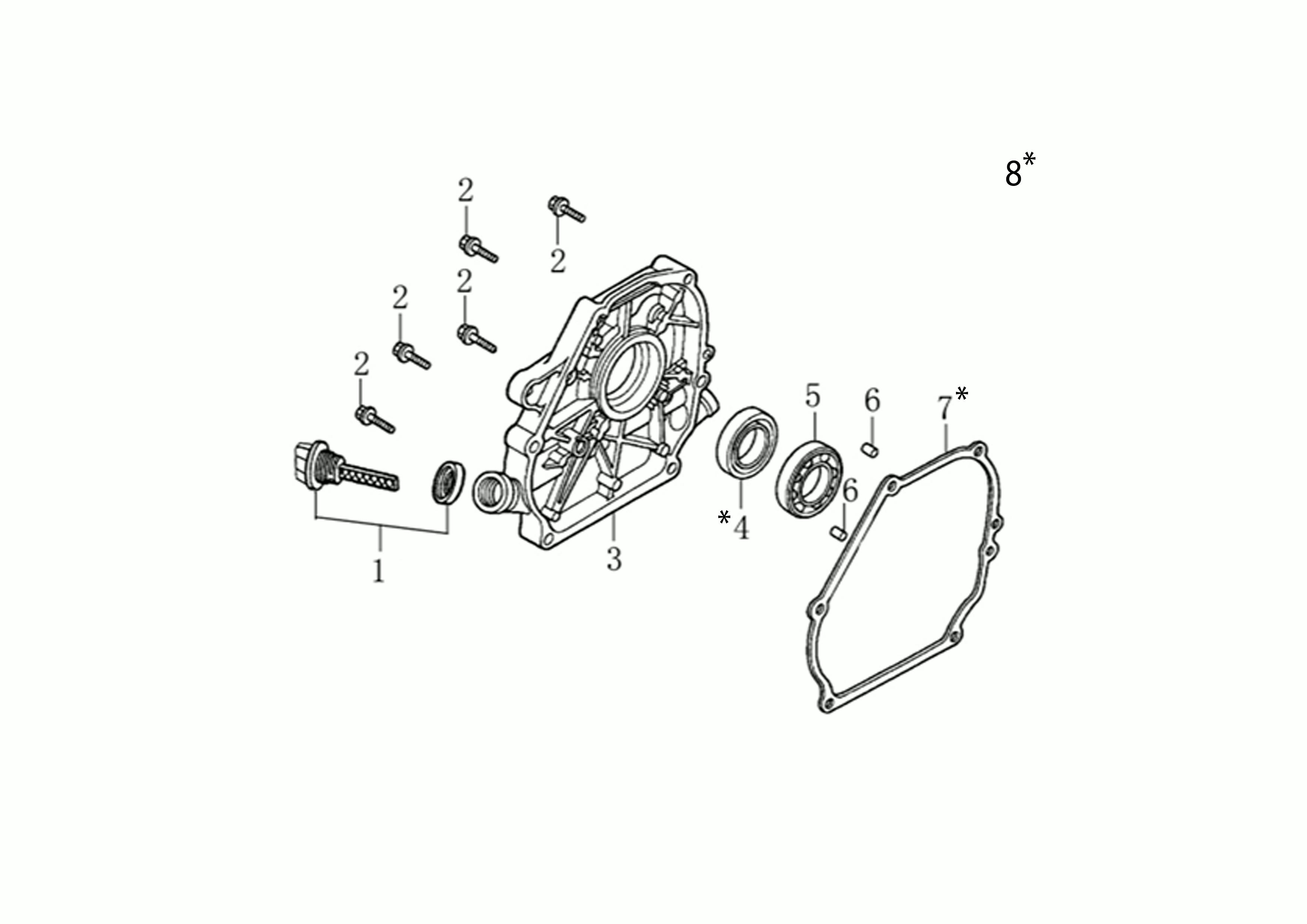

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 2 | L66150319 | Vis | Disponible | Voir la pièce |
| 2 | L66150319 | Vis | Disponible | Voir la pièce |
| 2 | L66150319 | Vis | Disponible | Voir la pièce |
| 2 | L66150319 | Vis | Disponible | Voir la pièce |
| 2 | L66150319 | Vis | Disponible | Voir la pièce |
| 3 | L66150273 | Couvercle subassment | Disponible | Voir la pièce |
| 4 | L66150462 | Joint d | Disponible | Voir la pièce |
| 5 | L66150355 | Roulement | Disponible | Voir la pièce |
| 6 | L66150357 | Goupille | Disponible | Voir la pièce |
| 7 | L66150274 | Joint | Disponible | Voir la pièce |
| 8 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 8 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 8 | L66151888 | Kit joints | Disponible | Voir la pièce |

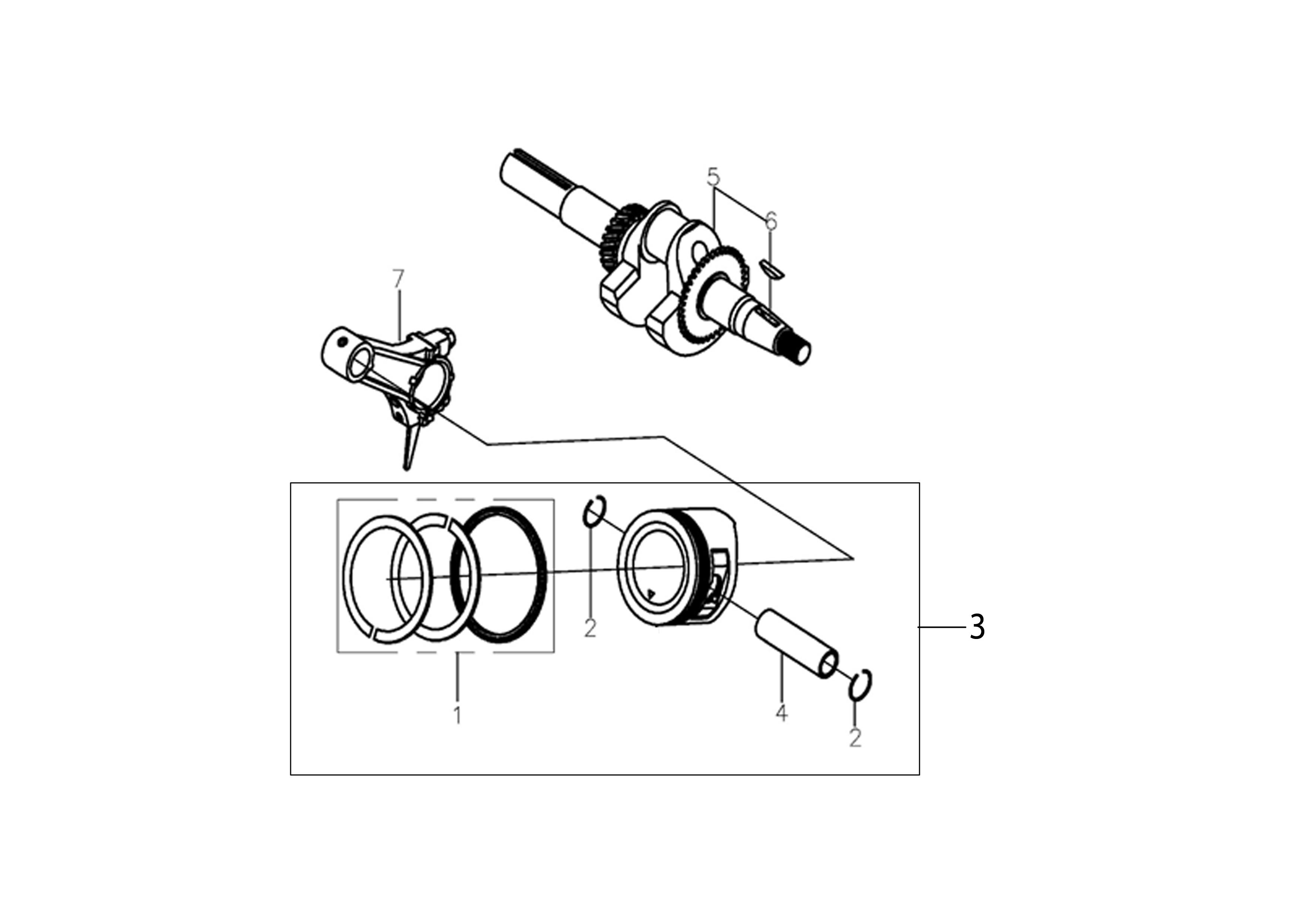

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151620 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150372 | Arret | Disponible | Voir la pièce |
| 2 | L66150372 | Arret | Disponible | Voir la pièce |
| 3 | L66151627 | Piston complet | Disponible | Voir la pièce |
| 4 | L66150342 | Axe piston | Disponible | Voir la pièce |
| 5 | L66151167 | Arbre | Disponible | Voir la pièce |
| 6 | L66150081 | Clavette | Disponible | Voir la pièce |
| 7 | L66150281 | Bielle cpl. | Disponible | Voir la pièce |

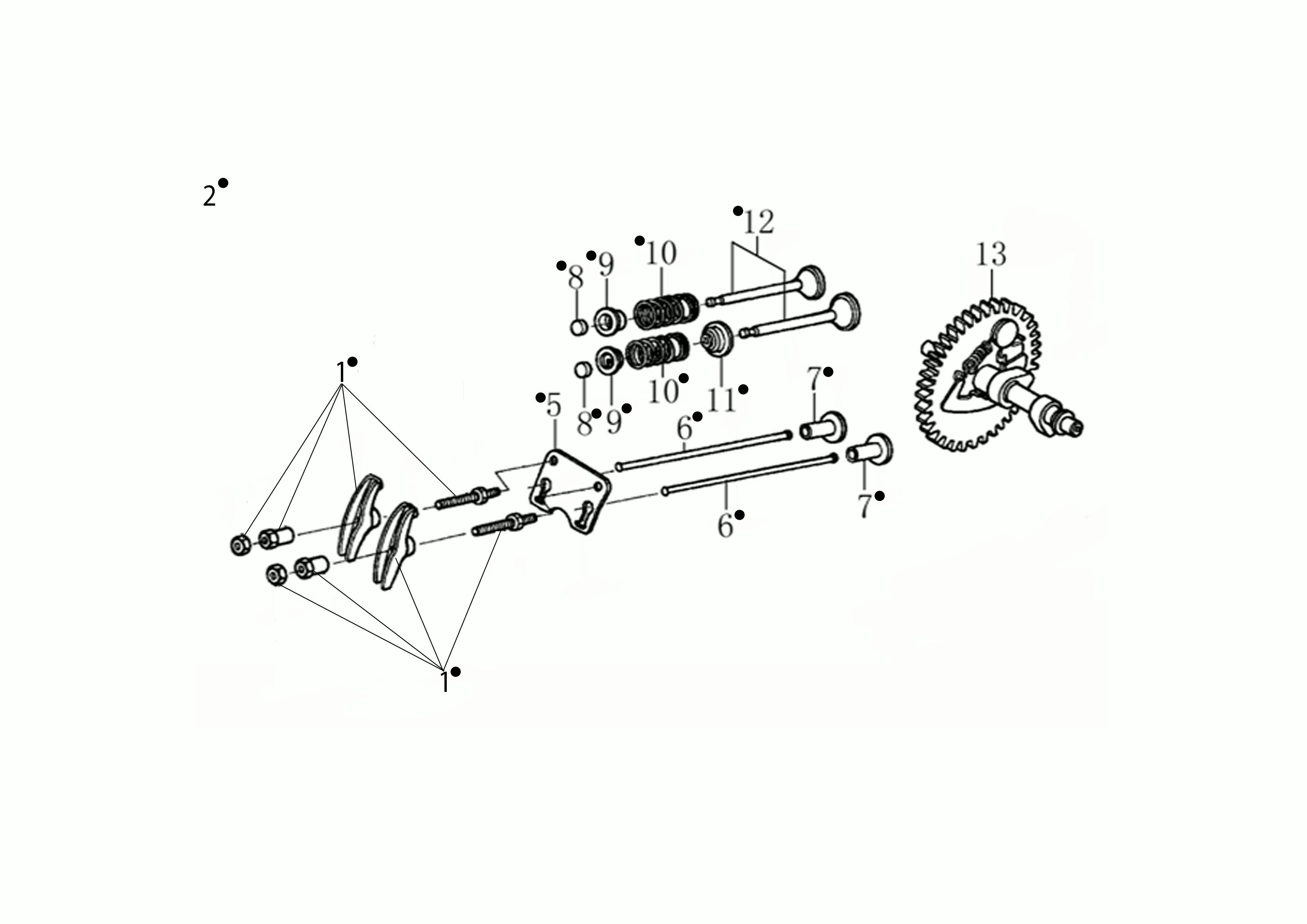

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150368 | Balancier | Disponible | Voir la pièce |
| 1 | L66150368 | Balancier | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66151626 | Tête cylindre | Disponible | Voir la pièce |
| 5 | L66150287 | Bride (guidage) | Disponible | Voir la pièce |
| 6 | L66150285 | Tige | Disponible | Voir la pièce |
| 6 | L66150285 | Tige | Disponible | Voir la pièce |
| 7 | L66150286 | Guide | Disponible | Voir la pièce |
| 7 | L66150286 | Guide | Disponible | Voir la pièce |
| 8 | L66150364 | Soupape | Disponible | Voir la pièce |
| 8 | L66150364 | Soupape | Disponible | Voir la pièce |
| 9 | L66150365 | Bague | Disponible | Voir la pièce |
| 9 | L66150365 | Bague | Disponible | Voir la pièce |
| 10 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 10 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 11 | L66150367 | Bague | Disponible | Voir la pièce |
| 12 | L66150523 | Soupape | Disponible | Voir la pièce |
| 13 | L66150840 | Arbre compl. | Disponible | Voir la pièce |

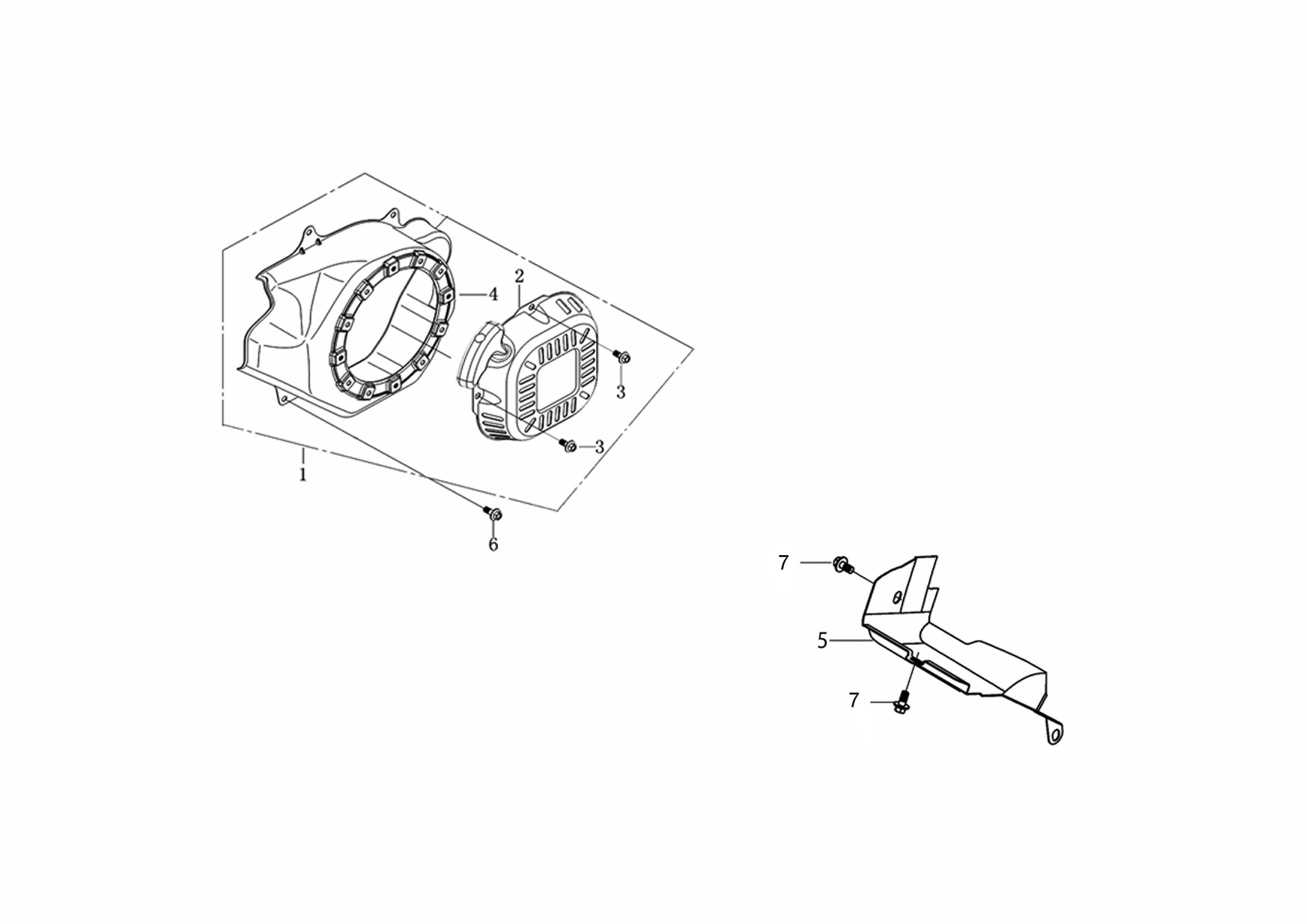

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150374 | Groupe de démarrage | Disponible | Voir la pièce |
| 2 | L66150329 | Demarrage complet | Disponible | Voir la pièce |
| 3 | L66151621 | Ecrou hex | Disponible | Voir la pièce |
| 3 | L66151621 | Ecrou hex | Disponible | Voir la pièce |
| 4 | L66150391 | Couvercle ventilateur | Disponible | Voir la pièce |
| 5 | L66150725 | Deflecteur | Disponible | Voir la pièce |
| 6 | L66150316 | Vis | Disponible | Voir la pièce |
| 7 | L66150339 | Vis | Disponible | Voir la pièce |
| 7 | L66150339 | Vis | Disponible | Voir la pièce |

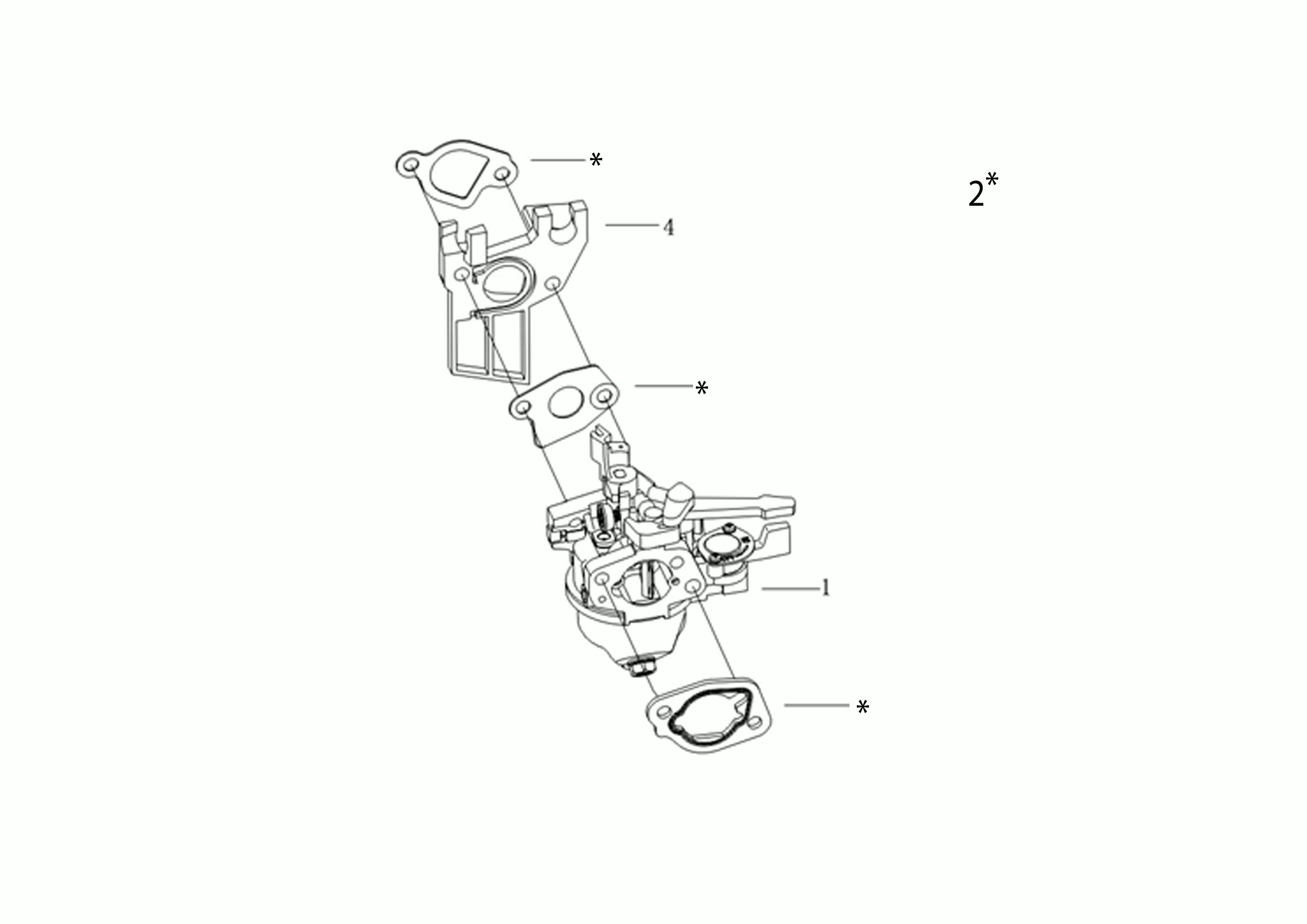

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151956 | Carburateur | Disponible | Voir la pièce |
| 2 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 2 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 2 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 2 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150842 | Bride termique | Disponible | Voir la pièce |

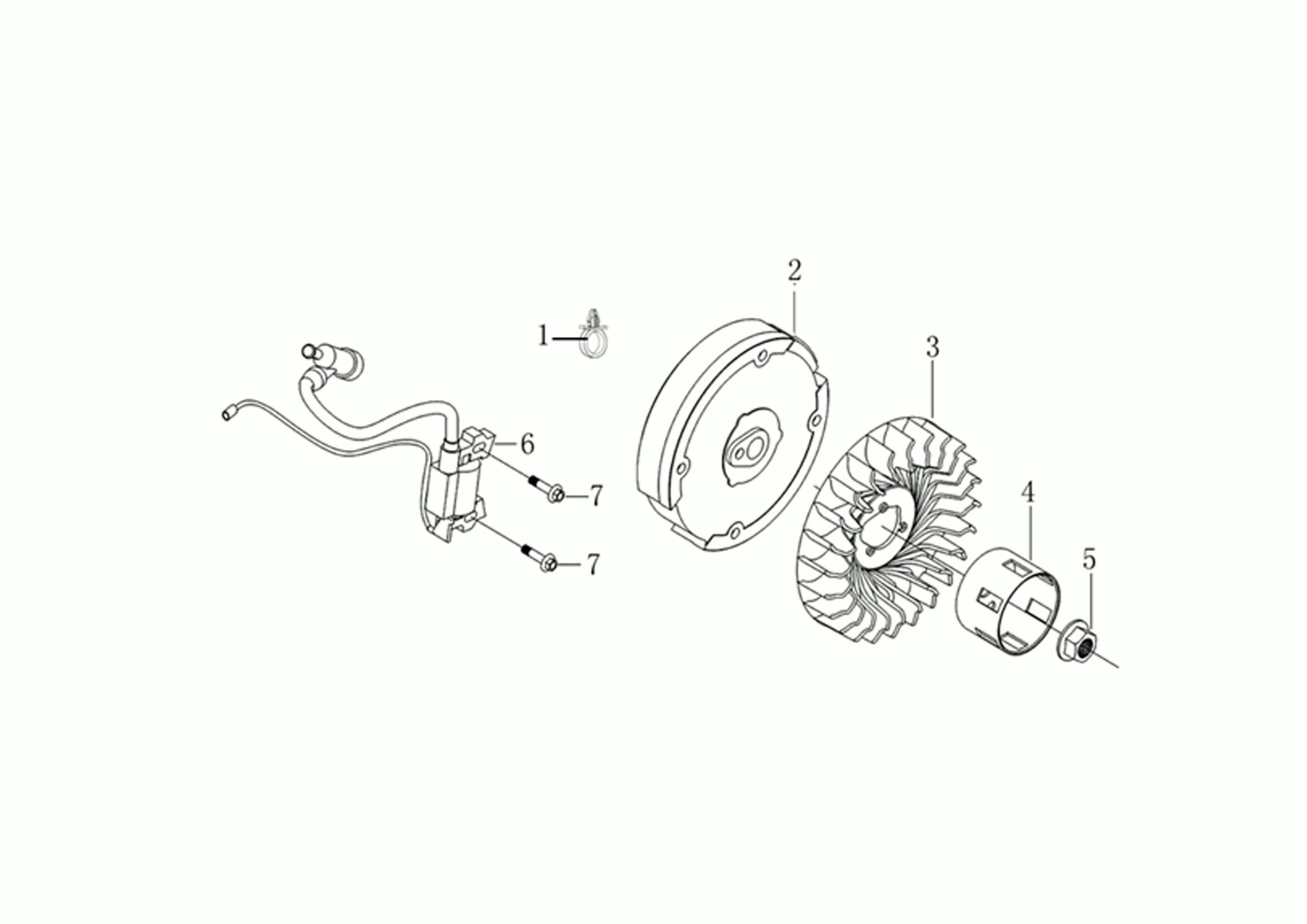

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150440 | Clip | Disponible | Voir la pièce |
| 2 | L66150313 | Volant | Disponible | Voir la pièce |
| 3 | L66150288 | Ventilateur | Disponible | Voir la pièce |
| 4 | L66150312 | Poulie | Disponible | Voir la pièce |
| 5 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 6 | L66151623 | Bobine | Disponible | Voir la pièce |
| 7 | L66150321 | Vis | Disponible | Voir la pièce |
| 7 | L66150321 | Vis | Disponible | Voir la pièce |

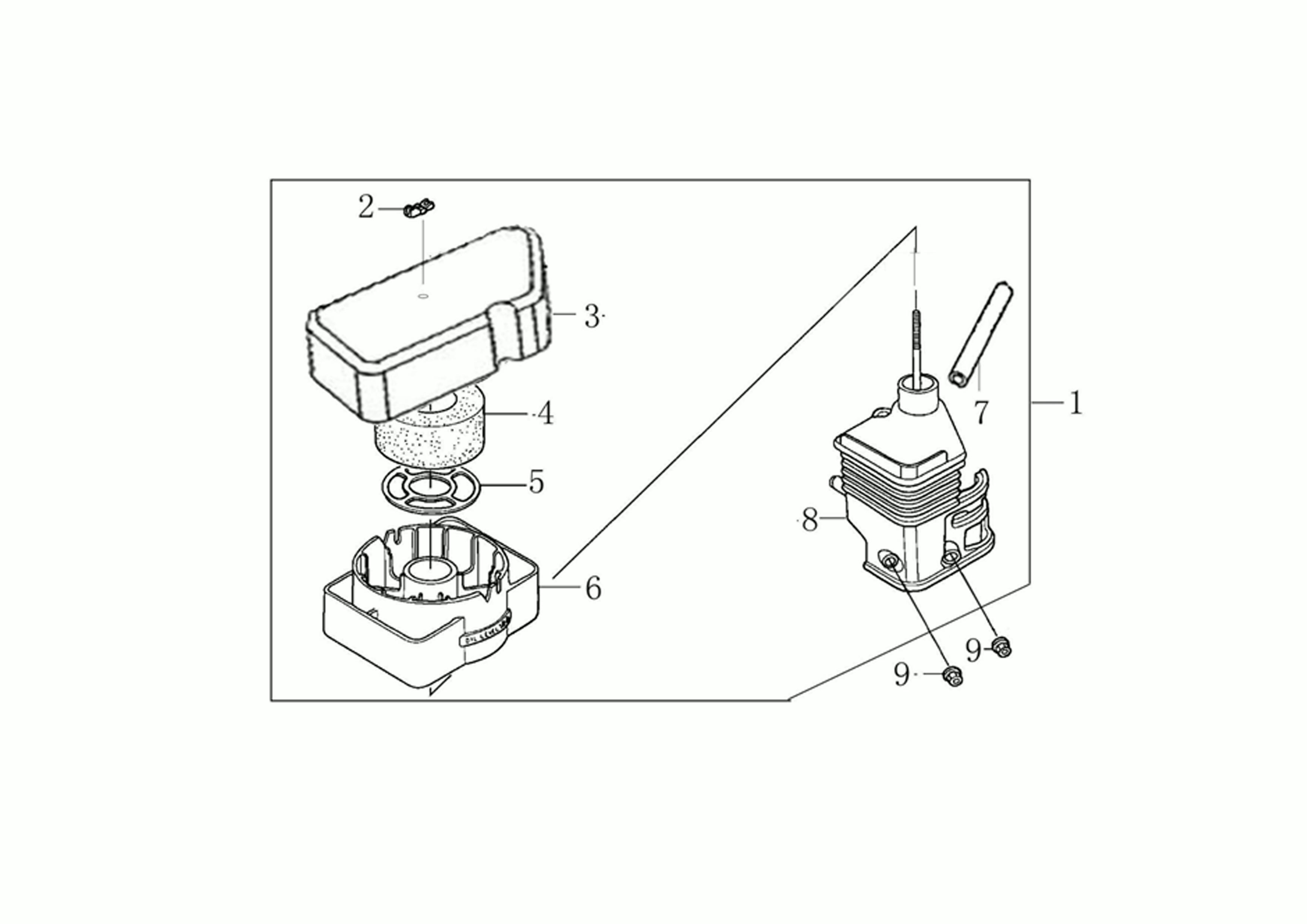

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150307 | Kit filtre air | Disponible | Voir la pièce |
| 2 | L66150384 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150385 | Couvercle | Disponible | Voir la pièce |
| 4 | L66150387 | Filtre | Disponible | Voir la pièce |
| 5 | L66151177 | Grille | Disponible | Voir la pièce |
| 6 | L66150389 | Support filtre | Disponible | Voir la pièce |
| 7 | L66150473 | Tuyau | Disponible | Voir la pièce |
| 8 | L66150390 | Raccord | Disponible | Voir la pièce |
| 9 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150185 | Ecrou | Disponible | Voir la pièce |

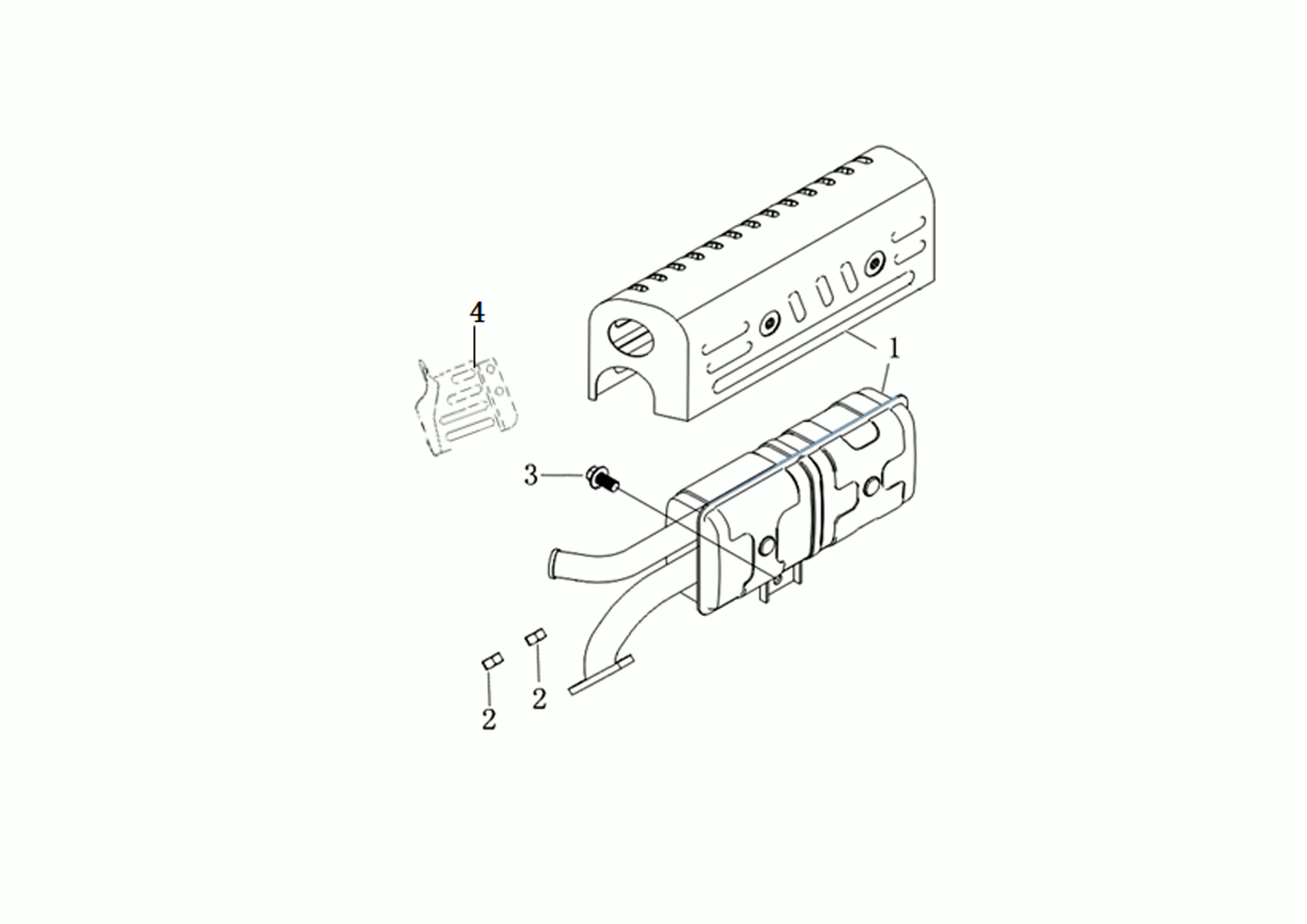

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151170 | Pot | Disponible | Voir la pièce |
| 2 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 2 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 3 | L66150317 | Vis | Disponible | Voir la pièce |
| 4 | L66151957 | Protection | Non reliée |

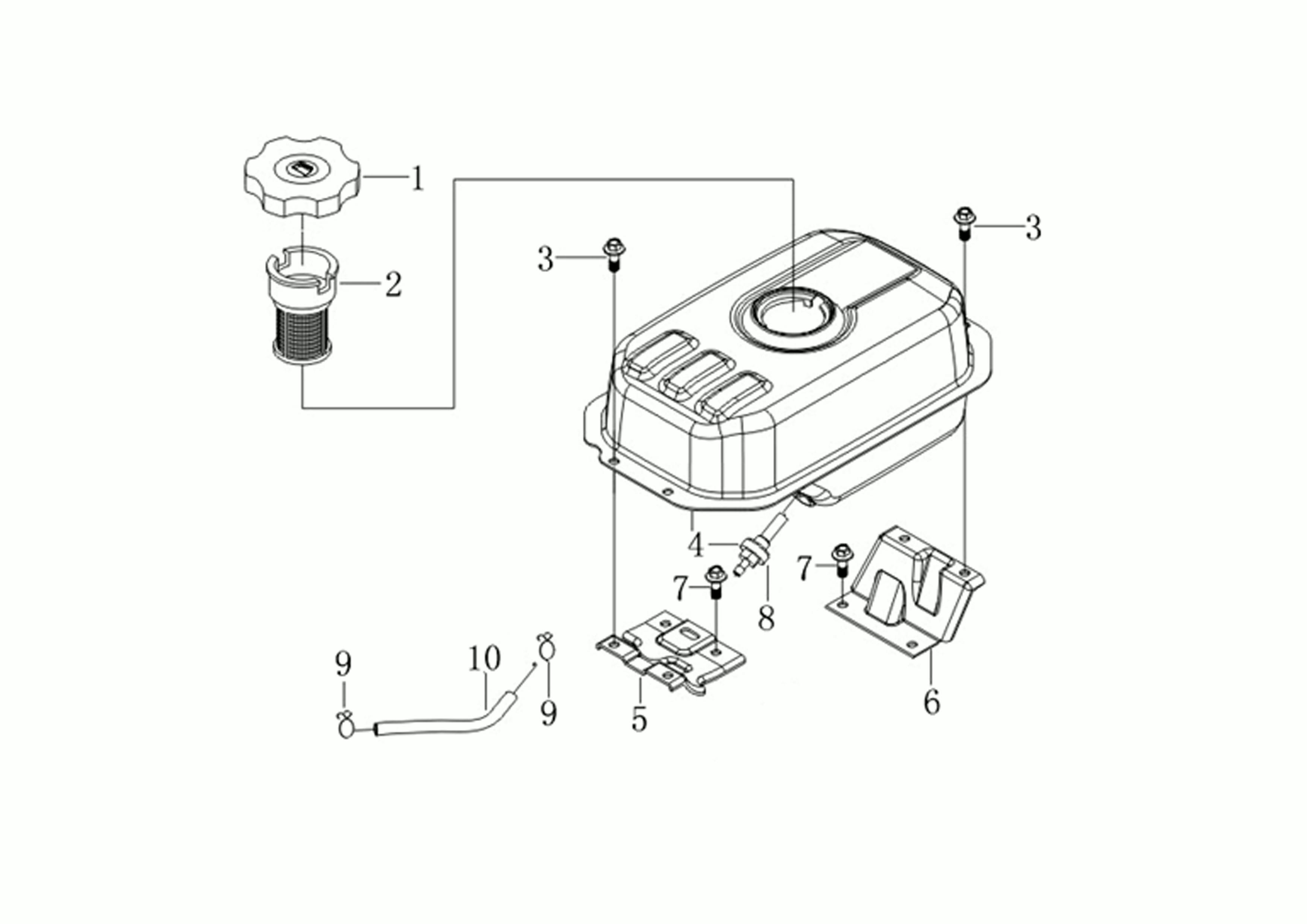

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151624 | Bouchon | Disponible | Voir la pièce |
| 2 | L66150296 | Filtre mix | Disponible | Voir la pièce |
| 3 | L66150316 | Vis | Disponible | Voir la pièce |
| 3 | L66150316 | Vis | Disponible | Voir la pièce |
| 4 | L66151235 | Reservoir complet | Disponible | Voir la pièce |
| 5 | L66150305 | Support | Disponible | Voir la pièce |
| 6 | L66150306 | Support | Disponible | Voir la pièce |
| 7 | L66150322 | Vis | Disponible | Voir la pièce |
| 7 | L66150322 | Vis | Disponible | Voir la pièce |
| 8 | L66150295 | Raccord | Disponible | Voir la pièce |
| 9 | L66150328 | Bande | Disponible | Voir la pièce |
| 9 | L66150328 | Bande | Disponible | Voir la pièce |
| 10 | L66151625 | Tuyau d | Disponible | Voir la pièce |

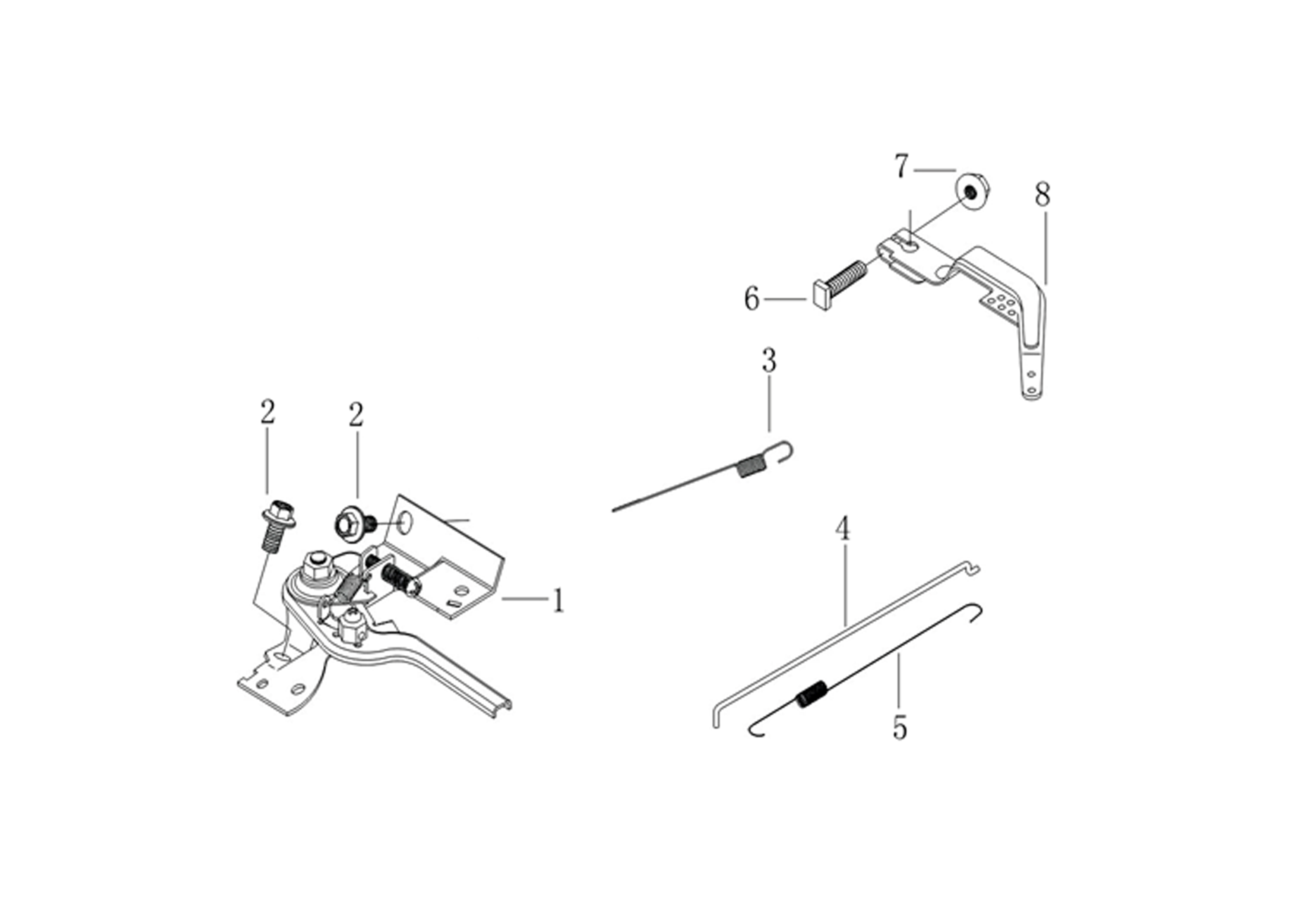

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150377 | Levier complet | Disponible | Voir la pièce |
| 2 | L66151169 | Vis | Disponible | Voir la pièce |
| 2 | L66151169 | Vis | Disponible | Voir la pièce |
| 3 | L66151253 | Ressort | Disponible | Voir la pièce |
| 4 | L66150298 | Levier accelerateur | Disponible | Voir la pièce |
| 5 | L66150300 | Ressort | Disponible | Voir la pièce |
| 6 | L66150382 | Vis | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 8 | L66150843 | Bras | Disponible | Voir la pièce |
