Vue Éclatée OMTK 500

Vue Éclatée OMTK 500

Retrouvez les pièces détachées, références et repères disponibles pour OMTK 500.

Vue éclatée OMTK 500

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SW000005R Carter moteur Non reliée
2 SW000006R Carter moteur Non reliée
3 SW000007R Châssis Non reliée
Vue éclatée OMTK 500

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
40 SW000070R Bague Non reliée
41 SW000071R Support Non reliée
79 SW000072R Poignée Non reliée
80 SW000073R Levier de vitesse Non reliée
81 SW000083R Bague Non reliée
82 SW000075R Ecrou Non reliée
84 SW000076R Pivot Non reliée
85 SW000077R Bille Non reliée
86 SW000078R Ressort Non reliée
87 SW000079R Fourchette de commande Non reliée
88 SW000080R Arbre Non reliée
89 SW000081R Entretoise Non reliée
90 SW000082R Bouchon Non reliée
91 SW000074R Bague Non reliée
91 SW000074R Bague Non reliée
95 SW000084R Joint d Non reliée
95 SW000084R Joint d Non reliée
96 SW000085R Couvercle Non reliée
97 SW000086R Axe piston Non reliée
97 SW000086R Axe piston Non reliée
99 SW000087R Roulement Non reliée
99 SW000087R Roulement Non reliée
99 SW000087R Roulement Non reliée
99 SW000087R Roulement Non reliée
99 SW000087R Roulement Non reliée
100 SW000088R Engrenage Non reliée
101 SW000089R Couronne Non reliée
102 SW000090R Bague Non reliée
103 SW000091R Couronne Non reliée
104 SW000092R Couronne Non reliée
105 SW000093R Clavette Non reliée
105 SW000093R Clavette Non reliée
106 SW000094R Arbre Non reliée
107 SW000095R Pignon Non reliée
108 SW000096R Bague Non reliée
109 SW000097R Engrenage Non reliée
110 SW000098R Couronne Non reliée
111 SW000099R Bague Non reliée
112 SW000100R Couronne Non reliée
113 SW000101R Pignon Non reliée
114 SW000102R Couvercle Non reliée
115 SW000103R Poulie Non reliée
116 SW000104R Couronne Non reliée
117 SW000105R Arbre Non reliée
118 SW000106R Couronne Non reliée
119 SW000107R Bague seeger Non reliée
120 SW000108R Roulement Non reliée
121 SW000109R Plaquette Non reliée
121 SW000109R Plaquette Non reliée
122 SW000110R Arbre Non reliée
123 SW000111R Fourchette Non reliée
123 SW000111R Fourchette Non reliée
124 SW000112R Pion Non reliée
124 SW000112R Pion Non reliée
126 SW000113R Arbre Non reliée
127 SW000114R Bouchon Non reliée
128 SW000115R Bras Non reliée
130 SW000116R Frein Non reliée
131 SW000117R Tambour à cable Non reliée
132 SW000118R Boulon Non reliée
134 SW000119R Joint Non reliée
134 SW000119R Joint Non reliée
134 SW000119R Joint Non reliée
134 SW000119R Joint Non reliée
135 SW000120R Bague seeger Non reliée
135 SW000120R Bague seeger Non reliée
136 SW000121R Bague Non reliée
136 SW000121R Bague Non reliée
136 SW000121R Bague Non reliée
136 SW000121R Bague Non reliée
137 SW000122R Ressort Non reliée
137 SW000122R Ressort Non reliée
138 SW000123R Guide Non reliée
138 SW000123R Guide Non reliée
139 SW000124R Entretoise Non reliée
139 SW000124R Entretoise Non reliée
140 SW000125R Couronne Non reliée
141 SW000126R Pignon Non reliée
141 SW000126R Pignon Non reliée
142 SW000077R Bille Non reliée
142 SW000077R Bille Non reliée
143 SW000127R Bague seeger Non reliée
143 SW000127R Bague seeger Non reliée
144 SW000140R Bague seeger Non reliée
144 SW000140R Bague seeger Non reliée
145 SW000128R Pignon Non reliée
146 SW000134R Douille Non reliée
146 SW000134R Douille Non reliée
149 SW000141R Joint d Non reliée
149 SW000141R Joint d Non reliée
150 SW000130R Douille Non reliée
150 SW000130R Douille Non reliée
150 SW000130R Douille Non reliée
150 SW000130R Douille Non reliée
151 SW000131R Support Non reliée
151 SW000131R Support Non reliée
152 SW000132R Protection Non reliée
153 SW000133R Bague Non reliée
153 SW000133R Bague Non reliée
154 SW000113R Arbre Non reliée
154 SW000113R Arbre Non reliée
155 SW000129R Douille Non reliée
156 SW000142R Joint d Non reliée
156 SW000142R Joint d Non reliée

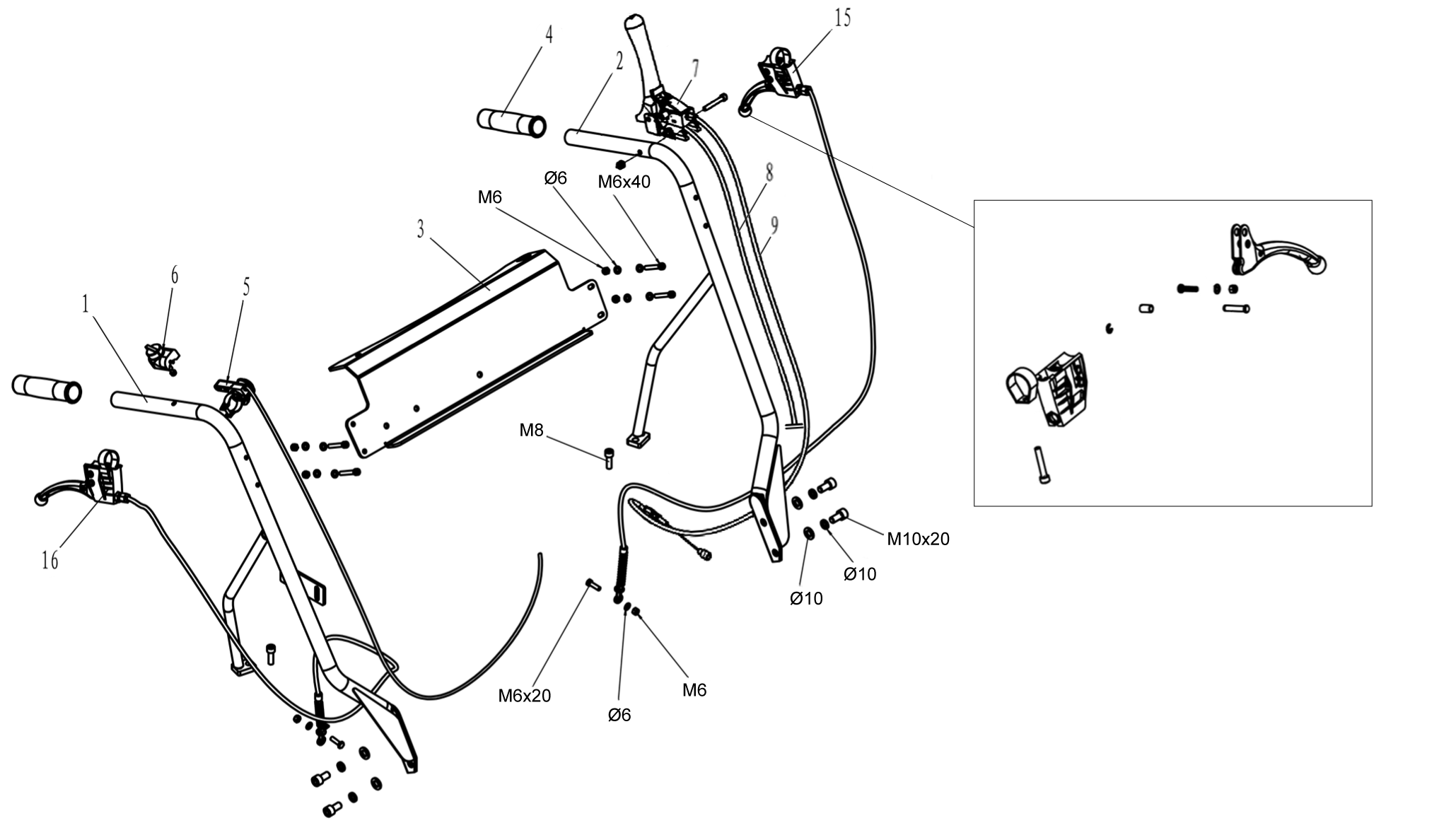

Vue éclatée OMTK 500

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SW000050R Châssis Non reliée
2 SW000051R Châssis Non reliée
3 SW000052R Plaque de fixation Non reliée
4 SW000004R Poignée Non reliée
5 SW000002R Accélérateur Non reliée
6 SW000053R Interrupteur Non reliée
7 68730043R Levier de commande Non reliée
8 68730205R Cable Non reliée
9 68730206R Câble frein Non reliée
15 SW000001R Poignee Non reliée
16 SW000001R Poignee Non reliée

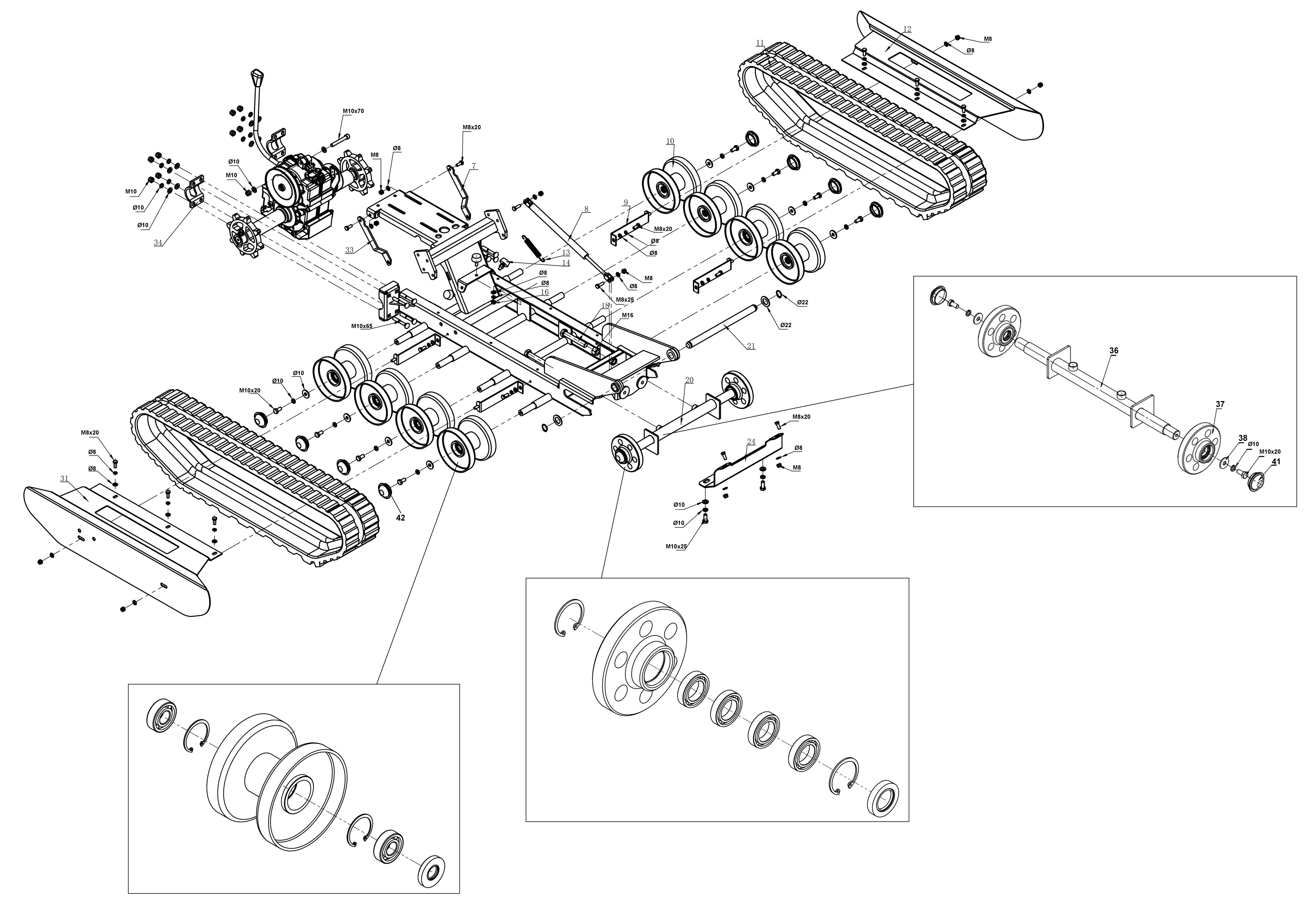

Vue éclatée OMTK 500

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
7 SW000023R Support Non reliée
8 SW000065R Piston Non reliée
9 SW000066R Support Non reliée
10 SW000026R Rouleau (complet) Non reliée
11 SW000061R Chenille Non reliée
12 SW000062R Protection Non reliée
13 SW000025R Contact à ressort Non reliée
14 SW000060R Anneau ressort Non reliée
16 SW000028R Ecrou Non reliée
18 SW000038R Vis Non reliée
20 SW000069R Guide Non reliée
21 SW000064R Pivot Non reliée
24 SW000067R Protection Non reliée
31 SW000063R Bague de protection Non reliée
33 SW000024R Support Non reliée
34 SW000037R Bande Non reliée
36 SW000068R Axe de roue Non reliée
37 SW000069R Guide Non reliée
38 SW000042R Rondelle Non reliée
41 SW000041R Couverture Non reliée
42 SW000143R Couvercle Non reliée

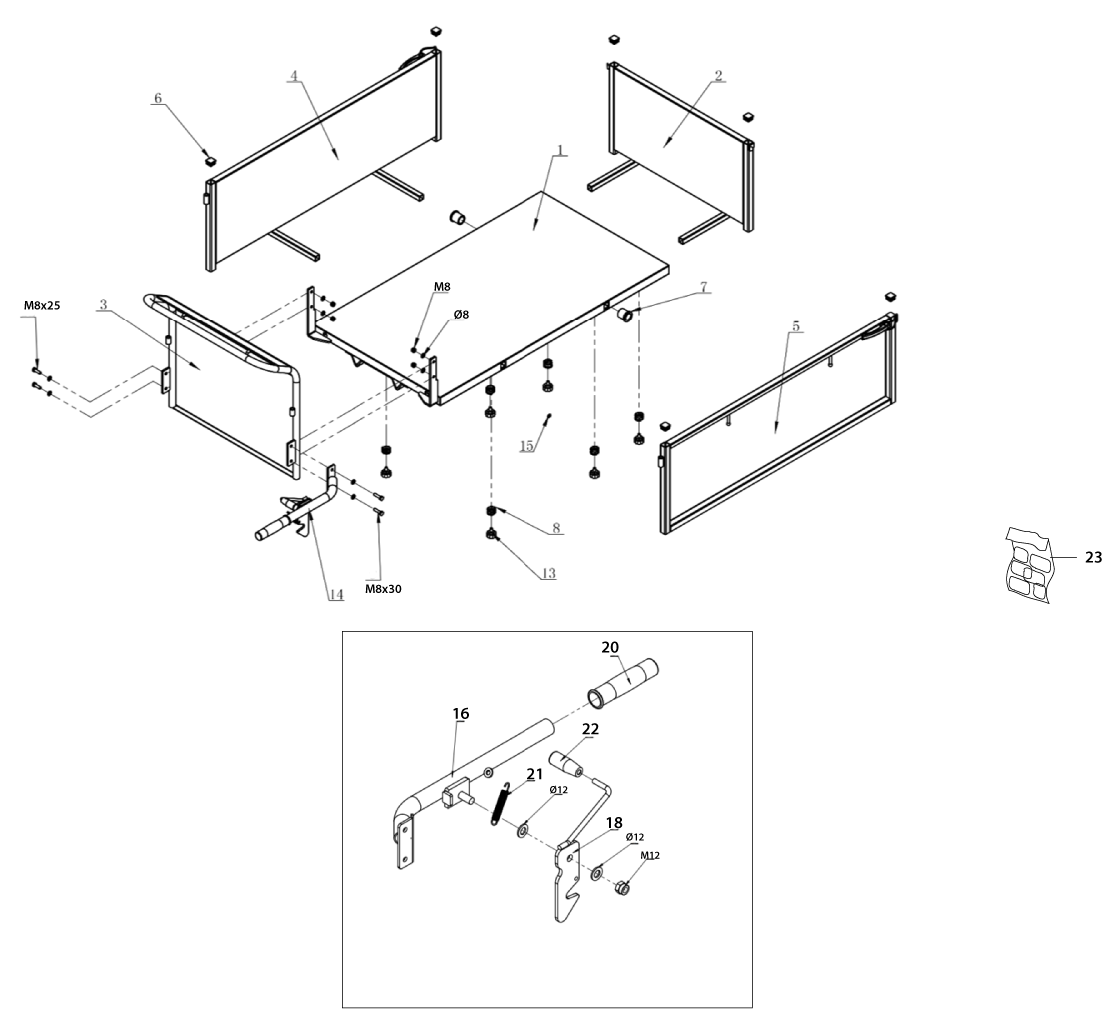

Vue éclatée OMTK 500

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SW000055R Plancher Non reliée
2 SW000056R Hayon Non reliée
3 SW000057R Hayon (Fixe) Non reliée
4 SW000058R Hayon Non reliée
5 SW000059R Hayon Non reliée
6 SW000019R Bouchon Non reliée
7 SW000020R Couvercle Non reliée
8 SW000018R Ressort Non reliée
13 SW000022R Poignée Non reliée
14 - N Non reliée
15 SW000021R Raccord Non reliée
16 SW000054R Poignee Non reliée
18 SW000009R Levier Non reliée
20 SW000011R Poignée Non reliée
21 SW000012R Ressort Non reliée
22 SW000010R Poignée Non reliée
23 68730287 Kit etiquettes Non reliée
