Vue Éclatée OMTK 300

Vue Éclatée OMTK 300

Retrouvez les pièces détachées, références et repères disponibles pour OMTK 300.

Vue éclatée OMTK 300

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SW000003R Guidon compl. Non reliée
2 68730043R Levier de commande Non reliée
3 SW000004R Poignée Non reliée
3 SW000004R Poignée Non reliée
4 SW000001R Poignee Non reliée
5 68730199R Cable Non reliée
6 68730205R Cable Non reliée
7 68730206R Câble frein Non reliée
11 SW000001R Poignee Non reliée
14 SW000002R Accélérateur Non reliée
Vue éclatée OMTK 300

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SW000005R Carter moteur Non reliée
2 SW000006R Carter moteur Non reliée
3 SW000007R Châssis Non reliée
Vue éclatée OMTK 300

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
40 SW000070R Bague Non reliée
41 SW000071R Support Non reliée
79 SW000072R Poignée Non reliée
80 SW000073R Levier de vitesse Non reliée
81 SW000083R Bague Non reliée
82 SW000075R Ecrou Non reliée
84 SW000076R Pivot Non reliée
85 SW000077R Bille Non reliée
86 SW000078R Ressort Non reliée
87 SW000079R Fourchette de commande Non reliée
88 SW000080R Arbre Non reliée
89 SW000081R Entretoise Non reliée
90 SW000082R Bouchon Non reliée
91 SW000074R Bague Non reliée
91 SW000074R Bague Non reliée
95 SW000084R Joint d Non reliée
95 SW000084R Joint d Non reliée
96 SW000085R Couvercle Non reliée
97 SW000086R Axe piston Non reliée
97 SW000086R Axe piston Non reliée
99 SW000087R Roulement Non reliée
99 SW000087R Roulement Non reliée
99 SW000087R Roulement Non reliée
99 SW000087R Roulement Non reliée
99 SW000087R Roulement Non reliée
100 SW000088R Engrenage Non reliée
101 SW000089R Couronne Non reliée
102 SW000090R Bague Non reliée
103 SW000091R Couronne Non reliée
104 SW000092R Couronne Non reliée
105 SW000093R Clavette Non reliée
105 SW000093R Clavette Non reliée
106 SW000094R Arbre Non reliée
107 SW000095R Pignon Non reliée
108 SW000096R Bague Non reliée
109 SW000097R Engrenage Non reliée
110 SW000098R Couronne Non reliée
111 SW000099R Bague Non reliée
112 SW000100R Couronne Non reliée
113 SW000101R Pignon Non reliée
114 SW000102R Couvercle Non reliée
115 SW000103R Poulie Non reliée
116 SW000104R Couronne Non reliée
117 SW000105R Arbre Non reliée
118 SW000106R Couronne Non reliée
119 SW000107R Bague seeger Non reliée
120 SW000108R Roulement Non reliée
121 SW000109R Plaquette Non reliée
121 SW000109R Plaquette Non reliée
122 SW000110R Arbre Non reliée
123 SW000111R Fourchette Non reliée
123 SW000111R Fourchette Non reliée
124 SW000112R Pion Non reliée
124 SW000112R Pion Non reliée
126 SW000113R Arbre Non reliée
127 SW000114R Bouchon Non reliée
128 SW000115R Bras Non reliée
130 SW000116R Frein Non reliée
131 SW000117R Tambour à cable Non reliée
132 SW000118R Boulon Non reliée
134 SW000119R Joint Non reliée
134 SW000119R Joint Non reliée
134 SW000119R Joint Non reliée
134 SW000119R Joint Non reliée
135 SW000120R Bague seeger Non reliée
135 SW000120R Bague seeger Non reliée
136 SW000121R Bague Non reliée
136 SW000121R Bague Non reliée
136 SW000121R Bague Non reliée
136 SW000121R Bague Non reliée
137 SW000122R Ressort Non reliée
137 SW000122R Ressort Non reliée
138 SW000123R Guide Non reliée
138 SW000123R Guide Non reliée
139 SW000124R Entretoise Non reliée
139 SW000124R Entretoise Non reliée
140 SW000125R Couronne Non reliée
141 SW000126R Pignon Non reliée
141 SW000126R Pignon Non reliée
142 SW000077R Bille Non reliée
142 SW000077R Bille Non reliée
143 SW000127R Bague seeger Non reliée
143 SW000127R Bague seeger Non reliée
144 SW000140R Bague seeger Non reliée
144 SW000140R Bague seeger Non reliée
145 SW000128R Pignon Non reliée
146 SW000134R Douille Non reliée
146 SW000134R Douille Non reliée
149 SW000141R Joint d Non reliée
149 SW000141R Joint d Non reliée
150 SW000130R Douille Non reliée
150 SW000130R Douille Non reliée
150 SW000130R Douille Non reliée
150 SW000130R Douille Non reliée
151 SW000131R Support Non reliée
151 SW000131R Support Non reliée
152 SW000132R Protection Non reliée
153 SW000133R Bague Non reliée
153 SW000133R Bague Non reliée
154 SW000113R Arbre Non reliée
154 SW000113R Arbre Non reliée
155 SW000129R Douille Non reliée
156 SW000142R Joint d Non reliée
156 SW000142R Joint d Non reliée
Vue éclatée OMTK 300

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SW000143R Couvercle Non reliée
6 SW000023R Support Non reliée
7 SW000025R Contact à ressort Non reliée
8 SW000026R Rouleau (complet) Non reliée
9 SW000027R Chenille Non reliée
12 SW000038R Vis Non reliée
13 SW000028R Ecrou Non reliée
14 SW000029R Support Non reliée
15 SW000030R Ressort Non reliée
18 M5414507 Piston Non reliée
19 SW000032R Support Non reliée
20 SW000033R Pivot Non reliée
23 SW000034R Rondelle Non reliée
23 SW000034R Rondelle Non reliée
30 SW000035R Amortisseur Non reliée
31 SW000036R Anneau ressort Non reliée
32 SW000024R Support Non reliée
33 SW000037R Bande Non reliée
36 SW000039R Axe de roue Non reliée
37 SW000040R Guide Non reliée
38 SW000042R Rondelle Non reliée
41 SW000041R Couverture Non reliée

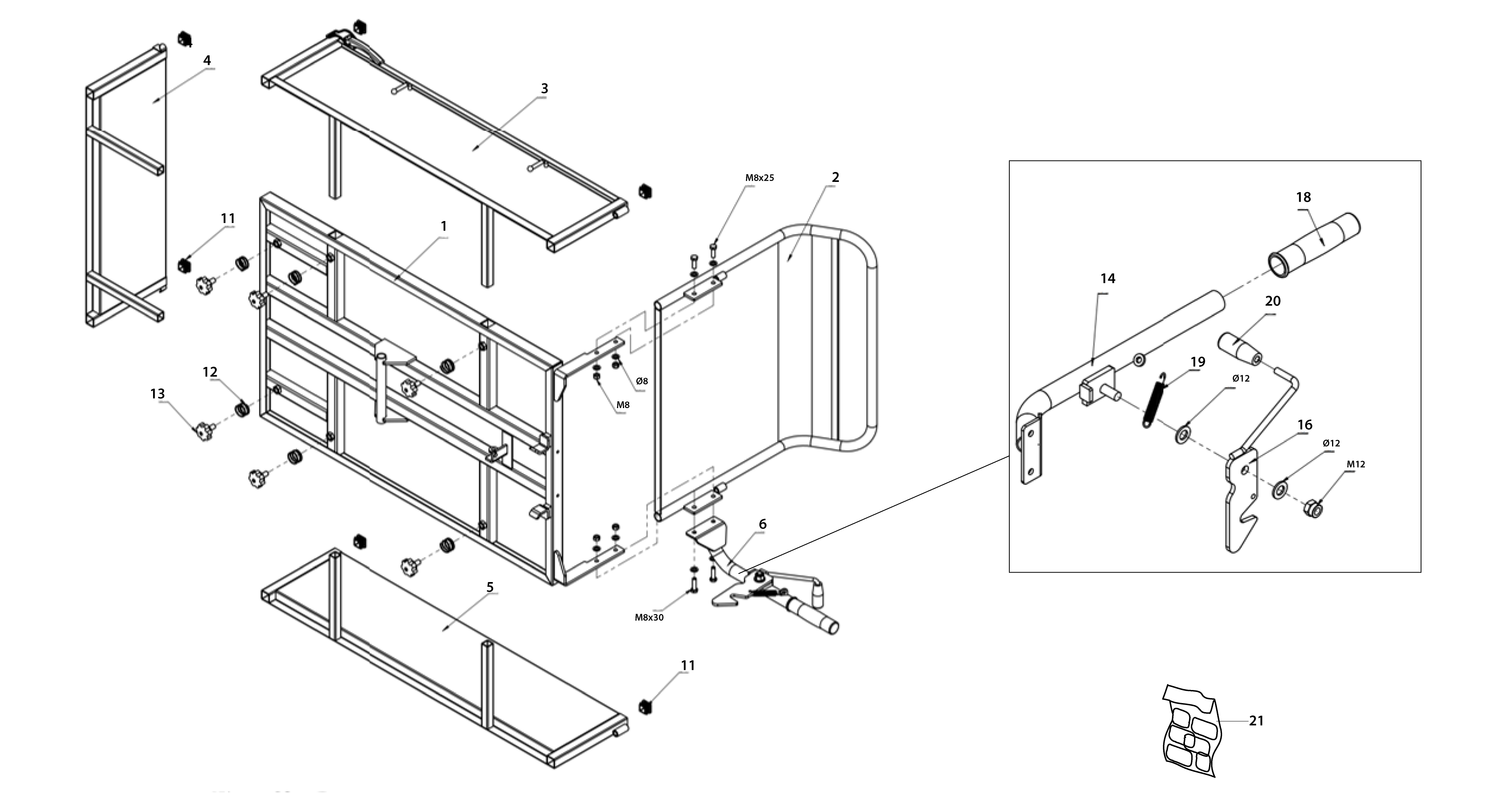

Vue éclatée OMTK 300

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SW000043 Plancher Non reliée
2 SW000044 Hayon (Fixe) Non reliée
3 SW000045 Hayon Non reliée
4 SW000047 Hayon Non reliée
5 SW000046 Hayon Non reliée
6 - N Non reliée
11 SW000019 Bouchon Non reliée
11 SW000019 Bouchon Non reliée
12 SW000018 Ressort Non reliée
13 SW000022 Poignée Non reliée
14 SW000008 Poignée Non reliée
16 SW000009 Levier Non reliée
18 SW000011 Poignée Non reliée
19 SW000012 Ressort Non reliée
20 SW000010 Poignée Non reliée
21 68730285 Kit etiquettes Non reliée
