Vue Éclatée OMTK 6500 H

Vue Éclatée OMTK 6500 H

Retrouvez les pièces détachées, références et repères disponibles pour OMTK 6500 H.

Vue éclatée OMTK 6500 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
40 SW000070R Bague Non reliée
41 SW000071R Support Non reliée
79 SW000072R Poignée Non reliée
80 SW000073R Levier de vitesse Non reliée
81 SW000083R Bague Non reliée
82 SW000075R Ecrou Non reliée
84 SW000076R Pivot Non reliée
85 SW000077R Bille Non reliée
86 SW000078R Ressort Non reliée
87 SW000079R Fourchette de commande Non reliée
88 SW000080R Arbre Non reliée
89 SW000081R Entretoise Non reliée
90 SW000082R Bouchon Non reliée
91 SW000074R Bague Non reliée
91 SW000074R Bague Non reliée
95 SW000084R Joint d Non reliée
95 SW000084R Joint d Non reliée
96 SW000085R Couvercle Non reliée
97 SW000086R Axe piston Non reliée
97 SW000086R Axe piston Non reliée
99 SW000087R Roulement Non reliée
99 SW000087R Roulement Non reliée
99 SW000087R Roulement Non reliée
99 SW000087R Roulement Non reliée
99 SW000087R Roulement Non reliée
100 SW000088R Engrenage Non reliée
101 SW000089R Couronne Non reliée
102 SW000090R Bague Non reliée
103 SW000091R Couronne Non reliée
104 SW000092R Couronne Non reliée
105 SW000093R Clavette Non reliée
105 SW000093R Clavette Non reliée
106 SW000094R Arbre Non reliée
107 SW000095R Pignon Non reliée
108 SW000096R Bague Non reliée
109 SW000097R Engrenage Non reliée
110 SW000098R Couronne Non reliée
111 SW000099R Bague Non reliée
112 SW000100R Couronne Non reliée
113 SW000101R Pignon Non reliée
114 SW000102R Couvercle Non reliée
115 SW000103R Poulie Non reliée
116 SW000104R Couronne Non reliée
117 SW000105R Arbre Non reliée
118 SW000106R Couronne Non reliée
119 SW000107R Bague seeger Non reliée
120 SW000108R Roulement Non reliée
121 SW000109R Plaquette Non reliée
121 SW000109R Plaquette Non reliée
122 SW000110R Arbre Non reliée
123 SW000111R Fourchette Non reliée
123 SW000111R Fourchette Non reliée
124 SW000112R Pion Non reliée
124 SW000112R Pion Non reliée
126 SW000113R Arbre Non reliée
127 SW000114R Bouchon Non reliée
128 SW000115R Bras Non reliée
130 SW000116R Frein Non reliée
131 SW000117R Tambour à cable Non reliée
132 SW000118R Boulon Non reliée
134 SW000119R Joint Non reliée
134 SW000119R Joint Non reliée
134 SW000119R Joint Non reliée
134 SW000119R Joint Non reliée
135 SW000120R Bague seeger Non reliée
135 SW000120R Bague seeger Non reliée
136 SW000121R Bague Non reliée
136 SW000121R Bague Non reliée
136 SW000121R Bague Non reliée
136 SW000121R Bague Non reliée
137 SW000122R Ressort Non reliée
137 SW000122R Ressort Non reliée
138 SW000123R Guide Non reliée
138 SW000123R Guide Non reliée
139 SW000124R Entretoise Non reliée
139 SW000124R Entretoise Non reliée
140 SW000125R Couronne Non reliée
141 SW000126R Pignon Non reliée
141 SW000126R Pignon Non reliée
142 SW000077R Bille Non reliée
142 SW000077R Bille Non reliée
143 SW000127R Bague seeger Non reliée
143 SW000127R Bague seeger Non reliée
144 SW000140R Bague seeger Non reliée
144 SW000140R Bague seeger Non reliée
145 SW000128R Pignon Non reliée
146 SW000134R Douille Non reliée
146 SW000134R Douille Non reliée
149 SW000141R Joint d Non reliée
149 SW000141R Joint d Non reliée
150 SW000130R Douille Non reliée
150 SW000130R Douille Non reliée
150 SW000130R Douille Non reliée
150 SW000130R Douille Non reliée
151 SW000131R Support Non reliée
151 SW000131R Support Non reliée
152 SW000132R Protection Non reliée
153 SW000133R Bague Non reliée
153 SW000133R Bague Non reliée
154 SW000113R Arbre Non reliée
154 SW000113R Arbre Non reliée
155 SW000129R Douille Non reliée
156 SW000142R Joint d Non reliée
156 SW000142R Joint d Non reliée
Vue éclatée OMTK 6500 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SW000136R Contre-chassis Non reliée
2 SW000006R Carter moteur Non reliée
3 SW000137R Carter moteur Non reliée
Vue éclatée OMTK 6500 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 SW000050R Châssis Non reliée
2 SW000051R Châssis Non reliée
3 SW000052R Plaque de fixation Non reliée
4 SW000004R Poignée Non reliée
5 SW000002R Accélérateur Non reliée
6 SW000053R Interrupteur Non reliée
7 68730043R Levier de commande Non reliée
8 68730205R Cable Non reliée
9 68730206R Câble frein Non reliée
15 SW000001R Poignee Non reliée
16 SW000001R Poignee Non reliée
Vue éclatée OMTK 6500 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 68730121R Plancher Non reliée
2 68730130R Hayon (Fixe) Non reliée
3 68730136R Hayon Non reliée
4 68730141R Hayon Non reliée
5 68730149R Châssis Non reliée
6 68730144R Hayon Non reliée
7 3933032R Ecrou hex Disponible Voir la pièce
7 3933032R Ecrou hex Disponible Voir la pièce
8 3906065R Vis Disponible Voir la pièce
8 3906065R Vis Disponible Voir la pièce
9 400415640 Pommeau Disponible Voir la pièce
10 YF1376048 Poignee (court) Disponible Voir la pièce
10 YF1376048 Poignee (court) Disponible Voir la pièce
11 68730077R Ressort Non reliée
11 68730077R Ressort Non reliée
11 68730077R Ressort Non reliée
12 68730079R Crochet Non reliée
12 68730079R Crochet Non reliée
13 68730076R Ressort Non reliée
13 68730076R Ressort Non reliée
14 3914010R Ecrou Disponible Voir la pièce
14 3914010R Ecrou Disponible Voir la pièce
15 58040180R Graisseur Disponible Voir la pièce
16 68730287 Kit etiquettes Non reliée

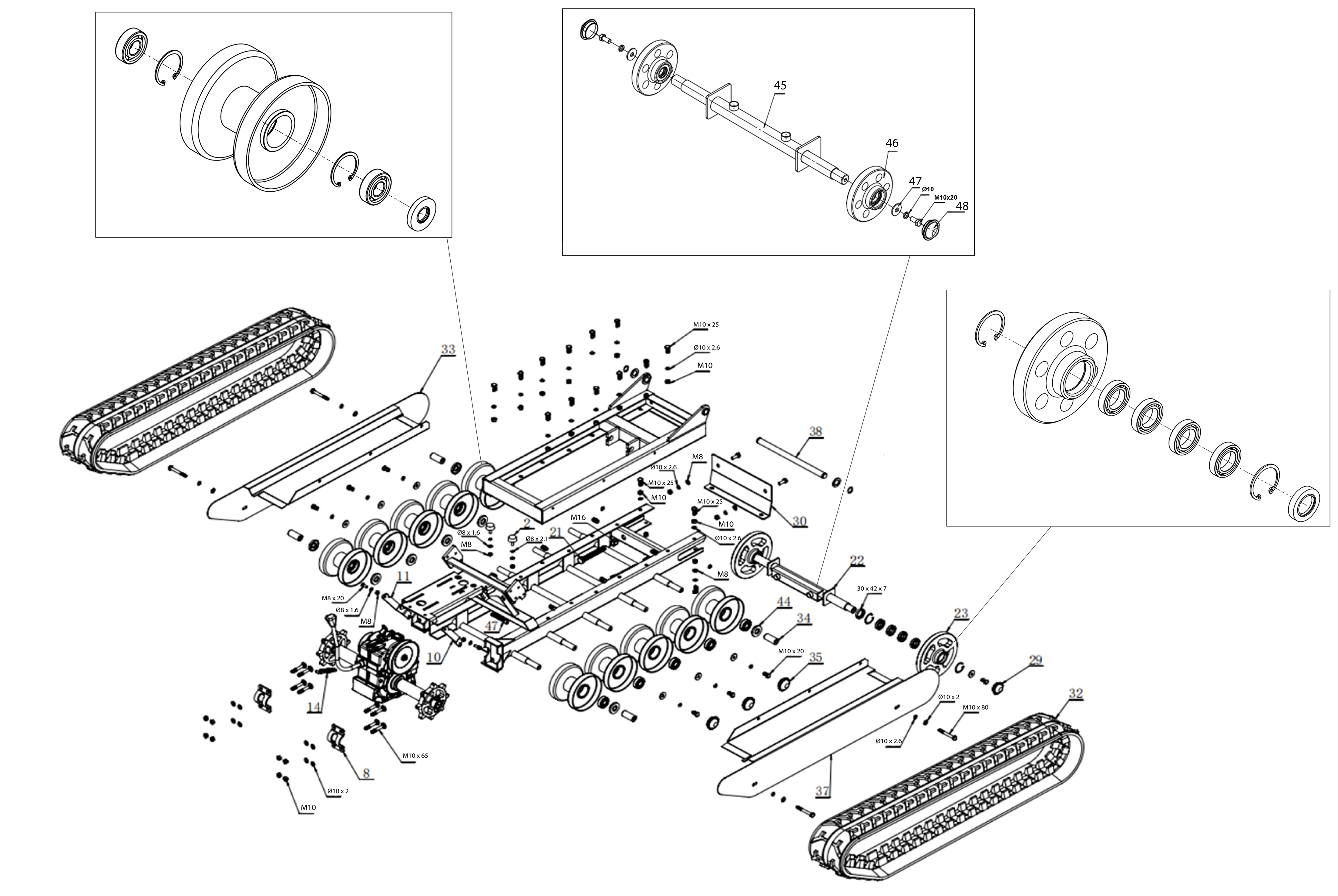

Vue éclatée OMTK 6500 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
2 SW000060R Anneau ressort Non reliée
8 SW000037R Bande Non reliée
10 SW000024R Support Non reliée
11 SW000023R Support Non reliée
14 SW000025R Contact à ressort Non reliée
21 SW000038R Vis Non reliée
22 SW000146R Guide Non reliée
23 SW000144R Poulie Non reliée
29 SW000041R Couverture Non reliée
30 SW000148R Protection Non reliée
32 SW000151R Chenille Non reliée
33 SW000147R Protection Non reliée
34 SW000150R Entretoise Non reliée
35 SW000143R Couvercle Non reliée
37 SW000145R Protection Non reliée
38 SW000149R Pivot Non reliée
44 SW000141R Joint d Non reliée
45 SW000068R Axe de roue Non reliée
46 SW000069R Guide Non reliée
47 SW000042R Rondelle Non reliée
47 SW000042R Rondelle Non reliée
48 SW000041R Couverture Non reliée

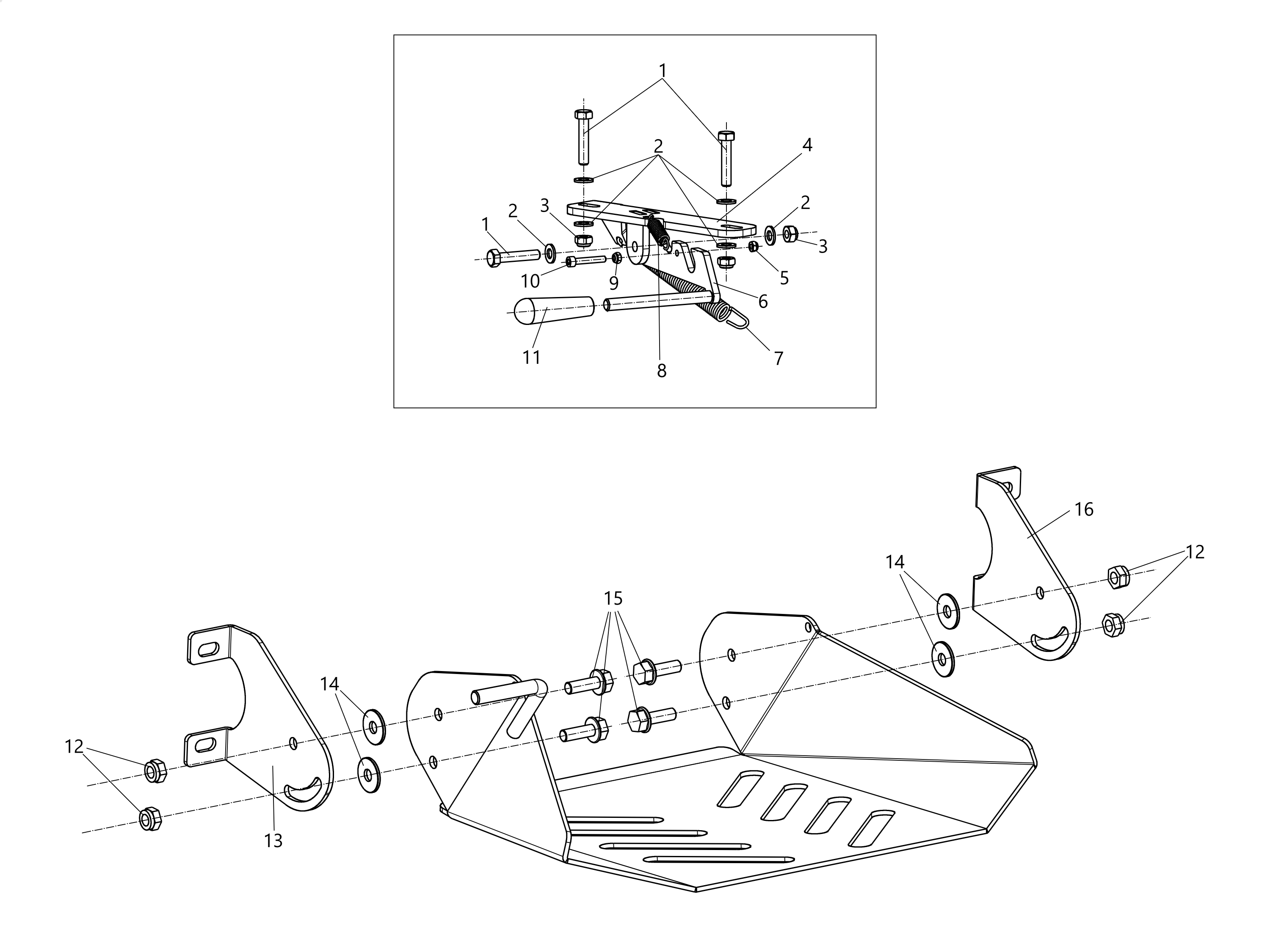

Vue éclatée OMTK 6500 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 3906068R Vis Disponible Voir la pièce
1 3906068R Vis Disponible Voir la pièce
1 3906068R Vis Disponible Voir la pièce
1 3906068R Vis Disponible Voir la pièce
2 3916008R Rondelle Non reliée
2 3916008R Rondelle Non reliée
2 3916008R Rondelle Non reliée
2 3916008R Rondelle Non reliée
2 3916008R Rondelle Non reliée
2 3916008R Rondelle Non reliée
3 3914010R Ecrou Disponible Voir la pièce
3 3914010R Ecrou Disponible Voir la pièce
3 3914010R Ecrou Disponible Voir la pièce
3 3914010R Ecrou Disponible Voir la pièce
4 68730189R Etrier Non reliée
4 68730189R Etrier Non reliée
5 3914003R Écrou auto-bloquant Disponible Voir la pièce
5 3914003R Écrou auto-bloquant Disponible Voir la pièce
6 68730185AR Levier Non reliée
6 68730185AR Levier Non reliée
7 68730200R Ressort Non reliée
7 68730200R Ressort Non reliée
8 68710067R Ressort Disponible Voir la pièce
8 68710067R Ressort Disponible Voir la pièce
9 3912005R Ecrou Disponible Voir la pièce
9 3912005R Ecrou Disponible Voir la pièce
10 YN6193560 Vis Disponible Voir la pièce
10 YN6193560 Vis Disponible Voir la pièce
11 YN3753600 Pommeau Disponible Voir la pièce
11 YN3753600 Pommeau Disponible Voir la pièce
12 3914014R Ecrou Disponible Voir la pièce
12 3914014R Ecrou Disponible Voir la pièce
12 3914014R Ecrou Disponible Voir la pièce
12 3914014R Ecrou Disponible Voir la pièce
13 68730180R Etrier Non reliée
13 68730180R Etrier Non reliée
14 3918026R Rondelle Disponible Voir la pièce
14 3918026R Rondelle Disponible Voir la pièce
14 3918026R Rondelle Disponible Voir la pièce
14 3918026R Rondelle Disponible Voir la pièce
15 3933042R Pivot Disponible Voir la pièce
15 3933042R Pivot Disponible Voir la pièce
16 68730181R Etrier Non reliée
16 68730181R Etrier Non reliée
Vue éclatée OMTK 6500 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
2 YN0643450 Clavette Disponible Voir la pièce
3 F1230002 Deflecteur Disponible Voir la pièce
4 N4369700 Rondelle Disponible Voir la pièce
5 68730029R Poulie Non reliée
6 68730293R Support (carter) Non reliée
8 68730033R Etrier Non reliée
9 68730000R Levier complet Non reliée
10 68730011R Support Non reliée
11 68730008R Guide Non reliée
12 68730018R Etrier Non reliée
13 68730015R Etrier Non reliée
14 3906075R Pivot Disponible Voir la pièce
15 3933032R Ecrou hex Disponible Voir la pièce
15 3933032R Ecrou hex Disponible Voir la pièce
15 3933032R Ecrou hex Disponible Voir la pièce
15 3933032R Ecrou hex Disponible Voir la pièce
17 YN4365400 Entretoise Disponible Voir la pièce
17 YN4365400 Entretoise Disponible Voir la pièce
18 YN6243980 Vis Disponible Voir la pièce
18 YN6243980 Vis Disponible Voir la pièce
19 3918013R Rondelle Disponible Voir la pièce
19 3918013R Rondelle Disponible Voir la pièce
19 3918013R Rondelle Disponible Voir la pièce
20 3906070R Vis Disponible Voir la pièce
20 3906070R Vis Disponible Voir la pièce
20 3906070R Vis Disponible Voir la pièce
21 68730065R Bague seeger Non reliée
22 68730064R Tendeur courroie Non reliée
23 3024015R Bague seeger Disponible Voir la pièce
24 3933042R Pivot Disponible Voir la pièce
25 3914001R Ecrou Disponible Voir la pièce
26 68730028R Ecrou hex Non reliée
27 F1370558 Pompe Disponible Voir la pièce
28 320000028R Ecrou Disponible Voir la pièce
29 200151400 Rondelle Disponible Voir la pièce
29 200151400 Rondelle Disponible Voir la pièce
30 400415945 Porte-gomme Disponible Voir la pièce
31 400400216 Vis Disponible Voir la pièce
32 3916006R Rondelle Disponible Voir la pièce
33 3801026R Pivot Disponible Voir la pièce
34 3980014R Écrou auto-bloquant Disponible Voir la pièce
34 3980014R Écrou auto-bloquant Disponible Voir la pièce
35 3805010 Vis Disponible Voir la pièce
35 3805010 Vis Disponible Voir la pièce
36 4175089AR Vis Non reliée
37 68730046 Connection Non reliée
37 68730046 Connection Non reliée
38 N6244045 Pivot Disponible Voir la pièce
39 68730047R Connection Non reliée
40 400400220R Bande Non reliée
41 3933034AR Pivot Non reliée
43 68730045R Plaquette Non reliée
45 N4920650 Amortisseur Non reliée
