Vue Éclatée SCA 50 H RESTYLING MY 26
Retrouvez les pièces détachées, références et repères disponibles pour SCA 50 H RESTYLING MY 26.

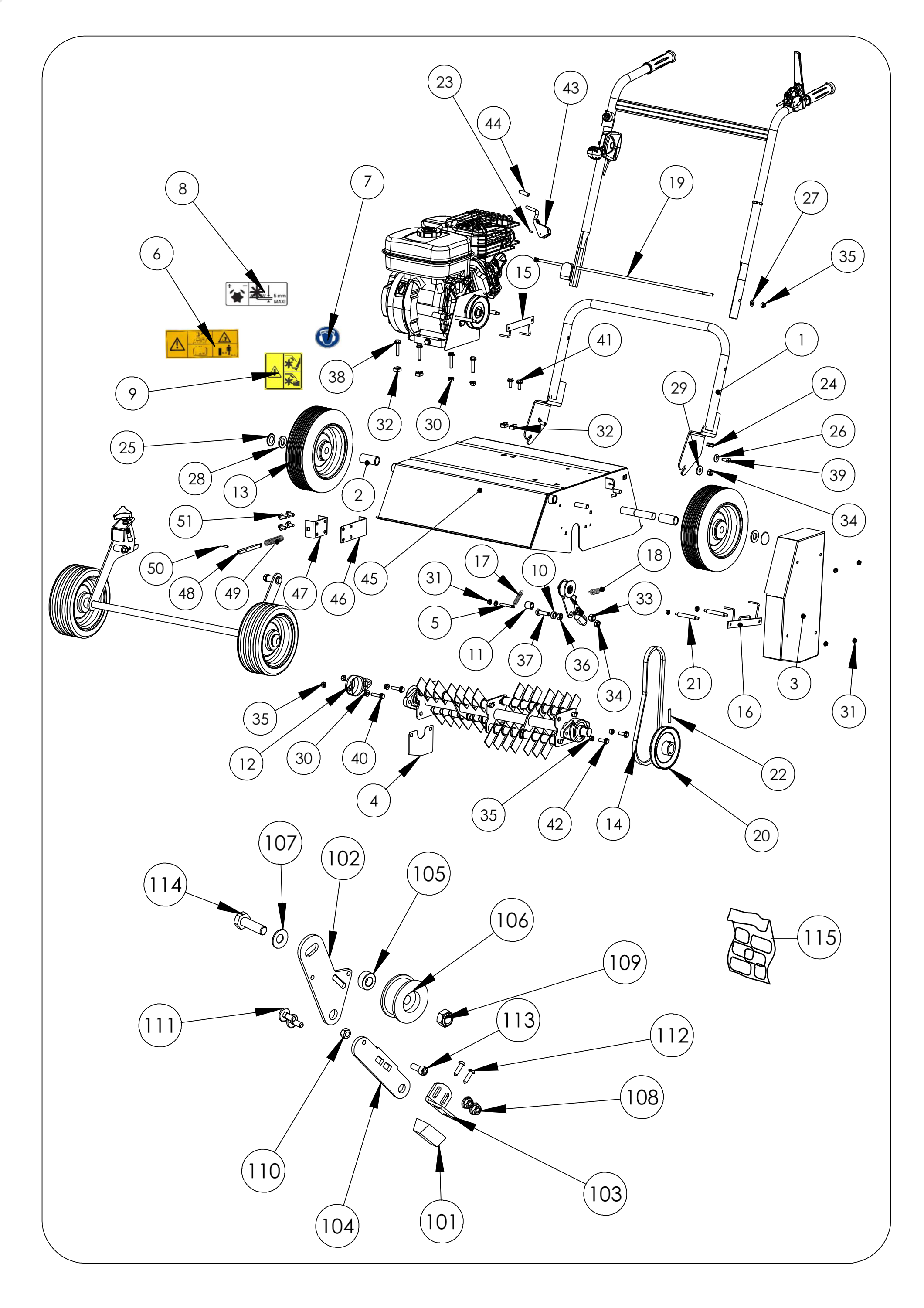

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KVKI02021604 | Support | Non reliée | |
| 2 | KVKI02020202 | Entretoise | Disponible | Voir la pièce |
| 3 | KVKI02011601 | Capot courroie | Disponible | Voir la pièce |
| 4 | 68210003 | Couvercle protection | Non reliée | |
| 5 | KVKC04010022 | Vis | Disponible | Voir la pièce |
| 6 | KVK503000029 | Etiquette | Disponible | Voir la pièce |
| 7 | KVK503000012 | Etiquette | Disponible | Voir la pièce |
| 8 | KVK503000008R | Etiquette | Non reliée | |
| 9 | KVK503000007 | Etiquette | Disponible | Voir la pièce |
| 10 | KVK341000010 | Entretoise | Disponible | Voir la pièce |
| 11 | KVK341000009 | Entretoise | Non reliée | |
| 12 | 68210003 | Couvercle protection | Non reliée | |
| 13 | KVK309000006 | Roue arrière | Disponible | Voir la pièce |
| 14 | KVK306030028 | Courroie | Disponible | Voir la pièce |
| 15 | KVK305030009 | Plaquette embrayage (superieure) | Disponible | Voir la pièce |
| 16 | KVK305030006 | Plaquette embrayage (inferieure) | Disponible | Voir la pièce |
| 17 | KVK305010011 | Ressort | Disponible | Voir la pièce |
| 18 | KVK305010006 | Ressort | Disponible | Voir la pièce |
| 19 | KVK305000018 | Axe | Non reliée | |
| 20 | KVK303020012 | Poulie | Disponible | Voir la pièce |
| 21 | KVK302010022 | Axe | Disponible | Voir la pièce |
| 22 | KVK301020005 | Goupille | Disponible | Voir la pièce |
| 23 | KV0301020003 | Goupille | Non reliée | |
| 24 | KVK301000005 | Passe-cable | Disponible | Voir la pièce |
| 25 | KVK300702001 | Enjoliveur | Disponible | Voir la pièce |
| 26 | KVK300430802 | Rondelle | Disponible | Voir la pièce |
| 27 | KVK300430801 | Rondelle | Disponible | Voir la pièce |
| 28 | KV0300402001 | Rondelle | Non reliée | |
| 29 | KVK300401002 | Rondelle | Disponible | Voir la pièce |
| 30 | KVK300260801 | Ecrou | Disponible | Voir la pièce |
| 30 | KVK300260801 | Ecrou | Disponible | Voir la pièce |
| 31 | KVK300260601 | Ecrou | Disponible | Voir la pièce |
| 31 | KVK300260601 | Ecrou | Disponible | Voir la pièce |
| 32 | KVK300230802 | Ecrou | Disponible | Voir la pièce |
| 32 | KVK300230802 | Ecrou | Disponible | Voir la pièce |
| 33 | KVK300211201 | Ecrou | Disponible | Voir la pièce |
| 34 | KVK300211001 | Ecrou | Disponible | Voir la pièce |
| 34 | KVK300211001 | Ecrou | Disponible | Voir la pièce |
| 35 | KVK300210801 | Ecrou | Disponible | Voir la pièce |
| 35 | KVK300210801 | Ecrou | Disponible | Voir la pièce |
| 35 | KVK300210801 | Ecrou | Disponible | Voir la pièce |
| 36 | KVK300201001 | Ecrou | Disponible | Voir la pièce |
| 37 | KVK300011010 | Vis | Disponible | Voir la pièce |
| 38 | KVK300010831 | Vis | Disponible | Voir la pièce |
| 39 | KVK300010815 | Vis | Disponible | Voir la pièce |
| 40 | KVK300010803 | Vis | Disponible | Voir la pièce |
| 41 | PB0300010816 | Vis | Disponible | Voir la pièce |
| 42 | KVK300010801 | Vis | Disponible | Voir la pièce |
| 43 | KVKI02010209R | Levier | Non reliée | |
| 44 | KV0341000125R | Capuchon | Non reliée | |
| 45 | KVKI02072601R | Carter | Non reliée | |
| 46 | KV4102040101R | Support | Non reliée | |
| 47 | KV4002000102R | Support | Non reliée | |
| 48 | KV0302010030R | Pivot | Non reliée | |
| 49 | KV0305020001R | Ressort | Non reliée | |
| 50 | KV0301020002R | Goupille | Non reliée | |
| 51 | KV0300090807R | Vis | Non reliée | |
| 101 | KVKI04010016 | Frein | Disponible | Voir la pièce |
| 102 | KVKI02010208 | Levier | Non reliée | |
| 103 | KVKI02010207 | Equere support | Non reliée | |
| 104 | KVKI02010206 | Plaquette | Disponible | Voir la pièce |
| 105 | KVK341000013 | Entretoise | Disponible | Voir la pièce |
| 106 | KVK0341000003 | Poulie (embrayage) | Disponible | Voir la pièce |
| 107 | KVK300431001 | Rondelle | Disponible | Voir la pièce |
| 108 | KVK300260601 | Ecrou | Disponible | Voir la pièce |
| 109 | KVK300211001 | Ecrou | Disponible | Voir la pièce |
| 110 | KVK300200602 | Ecrou | Non reliée | |
| 111 | KVK300080601 | Vis | Disponible | Voir la pièce |
| 112 | KVK300070401 | Vis | Disponible | Voir la pièce |
| 113 | KVK300020603 | Vis | Non reliée | |
| 114 | KVK300011010 | Vis | Disponible | Voir la pièce |
| 115 | 68210014 | Kit etiquettes | Non reliée |

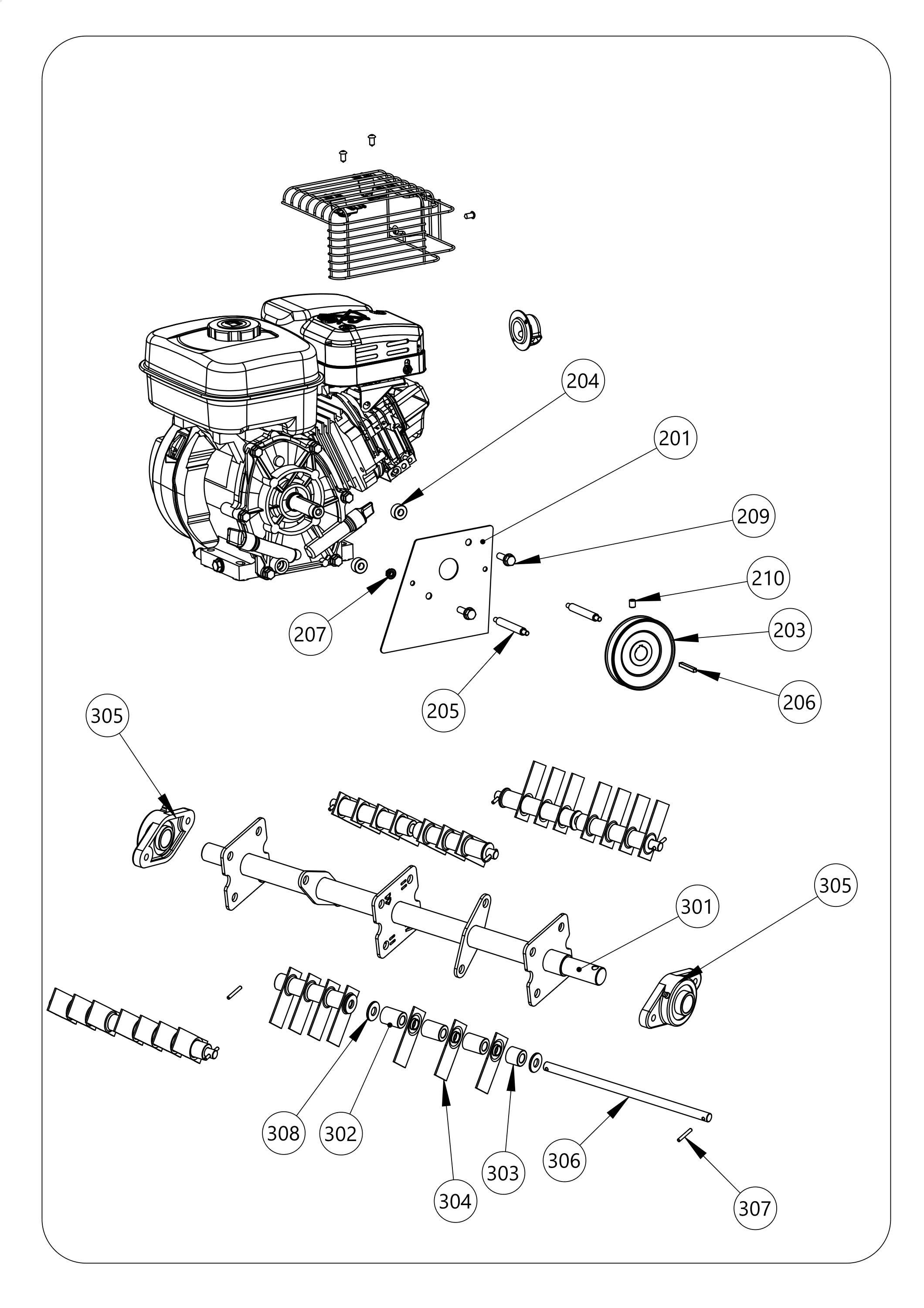

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 201 | KVKI02011602 | Carter | Disponible | Voir la pièce |
| 203 | KVK303020010 | Poulie | Non reliée | |
| 204 | KVK302020034 | Entretoise | Disponible | Voir la pièce |
| 205 | KVK302010022 | Axe | Disponible | Voir la pièce |
| 206 | KV0301040051R | Clavette | Non reliée | |
| 207 | KVK300260601 | Ecrou | Disponible | Voir la pièce |
| 209 | KVK300060506 | Vis | Non reliée | |
| 210 | KVK300040802 | Vis | Disponible | Voir la pièce |
| 301 | KVKI02020203 | Arbre | Disponible | Voir la pièce |
| 302 | KVK340000096 | Entretoise | Disponible | Voir la pièce |
| 303 | KVK340000095 | Entretoise | Disponible | Voir la pièce |
| 304 | KVKZ01080005R | Kit couteaux | Non reliée | |
| 305 | KVK306010012 | Roulement | Disponible | Voir la pièce |
| 305 | KVK306010012 | Roulement | Disponible | Voir la pièce |
| 306 | KVK302010025 | Axe | Disponible | Voir la pièce |
| 307 | KV0301020003 | Goupille | Non reliée | |
| 308 | KVK0300401201 | Rondelle | Disponible | Voir la pièce |

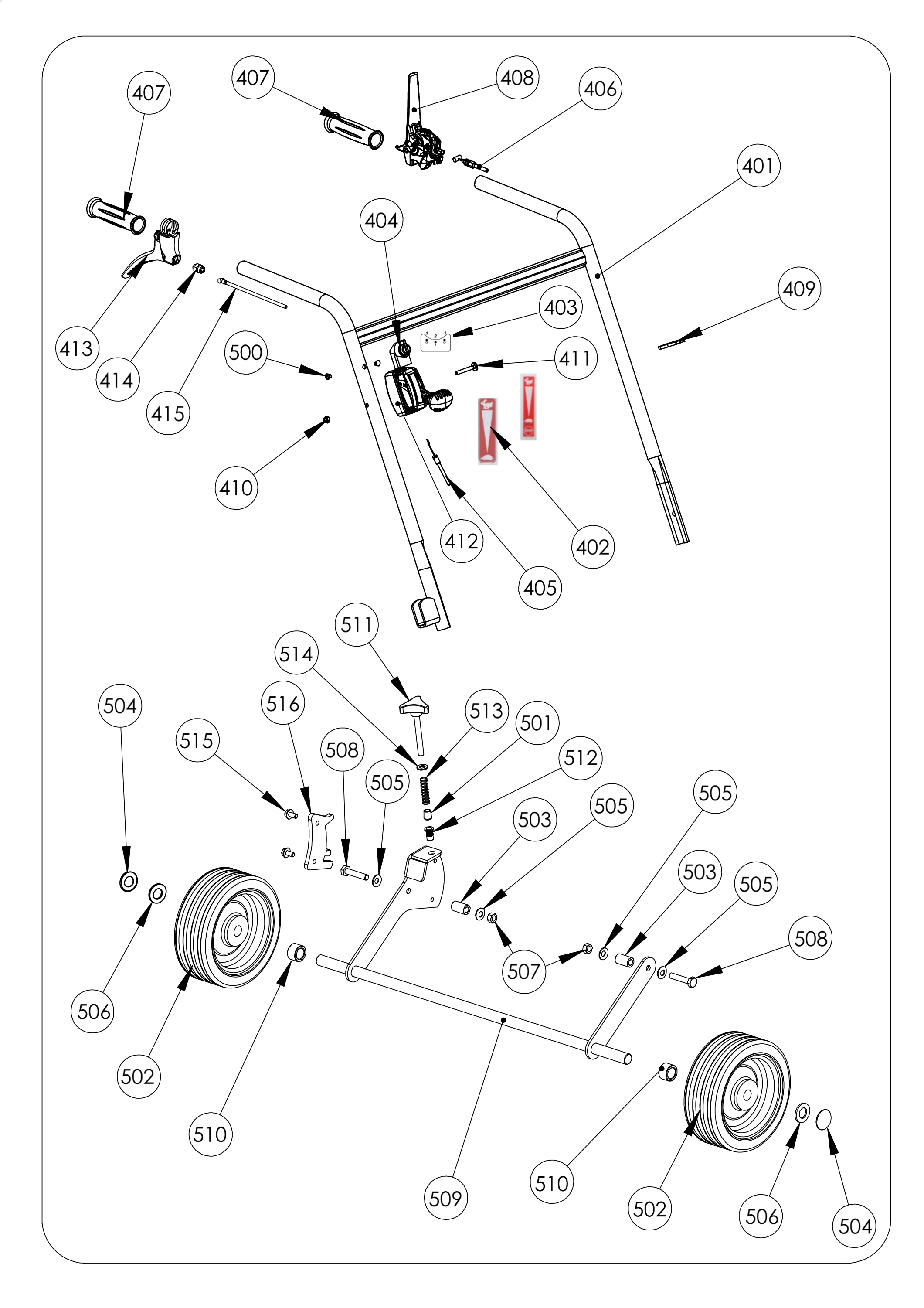

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 401 | KVKI02021603R | Guidon | Non reliée | |
| 402 | KVK503000037R | Etiquette | Non reliée | |
| 403 | KVK503000032R | Etiquette | Non reliée | |
| 404 | KVK330010203 | Interrupteur | Non reliée | |
| 405 | KVK308040011 | Cable accellerateur | Non reliée | |
| 406 | KVK308020009 | Cable | Disponible | Voir la pièce |
| 407 | KVK307020005 | Grip | Non reliée | |
| 407 | KVK307020005 | Grip | Non reliée | |
| 408 | KVK307010018 | Levier | Disponible | Voir la pièce |
| 409 | KVK301060001 | Bague | Disponible | Voir la pièce |
| 409 | KVK301060002R | Bande | Non reliée | |
| 410 | KVK300210601 | Ecrou | Disponible | Voir la pièce |
| 411 | KVK300080610R | Vis | Non reliée | |
| 412 | KVK307020010 | Manette gaz | Disponible | Voir la pièce |
| 413 | KVK307010041R | Levier | Non reliée | |
| 414 | KVK307020007R | Fixation cable | Non reliée | |
| 415 | KVK308030013R | Câble de reglage hauteur | Non reliée | |
| 501 | KVK341000006 | Couvercle | Disponible | Voir la pièce |
| 502 | KVK309000005 | Roue avant | Disponible | Voir la pièce |
| 502 | KVK309000005 | Roue avant | Disponible | Voir la pièce |
| 503 | KVK302020017 | Entretoise | Disponible | Voir la pièce |
| 503 | KVK302020017 | Entretoise | Disponible | Voir la pièce |
| 504 | KVK300702001 | Enjoliveur | Disponible | Voir la pièce |
| 504 | KVK300702001 | Enjoliveur | Disponible | Voir la pièce |
| 505 | KVK300431001 | Rondelle | Disponible | Voir la pièce |
| 505 | KVK300431001 | Rondelle | Disponible | Voir la pièce |
| 505 | KVK300431001 | Rondelle | Disponible | Voir la pièce |
| 505 | KVK300431001 | Rondelle | Disponible | Voir la pièce |
| 506 | KV0300402001 | Rondelle | Non reliée | |
| 506 | KV0300402001 | Rondelle | Non reliée | |
| 507 | KVK300201001 | Ecrou | Disponible | Voir la pièce |
| 508 | KVK300011012 | Vis | Disponible | Voir la pièce |
| 508 | KVK300011012 | Vis | Disponible | Voir la pièce |
| 509 | KVKI02021605R | Assieu anterieur | Non reliée | |
| 510 | KVKM02030205R | Entretoise | Non reliée | |
| 510 | KVKM02030205R | Entretoise | Non reliée | |
| 511 | KV0300801002 | Levier | Disponible | Voir la pièce |
| 512 | KV0300601002 | Insert | Disponible | Voir la pièce |
| 513 | KVK305020012 | Ressort | Disponible | Voir la pièce |
| 514 | KV0300401003R | Rondelle | Non reliée | |
| 515 | KV0300090807R | Vis | Non reliée | |
| 516 | KVKI02020205R | Sélecteur | Non reliée |
