Vue Éclatée Moteur K1100 H

Vue Éclatée Moteur K1100 H

Retrouvez les pièces détachées, références et repères disponibles pour Moteur K1100 H.

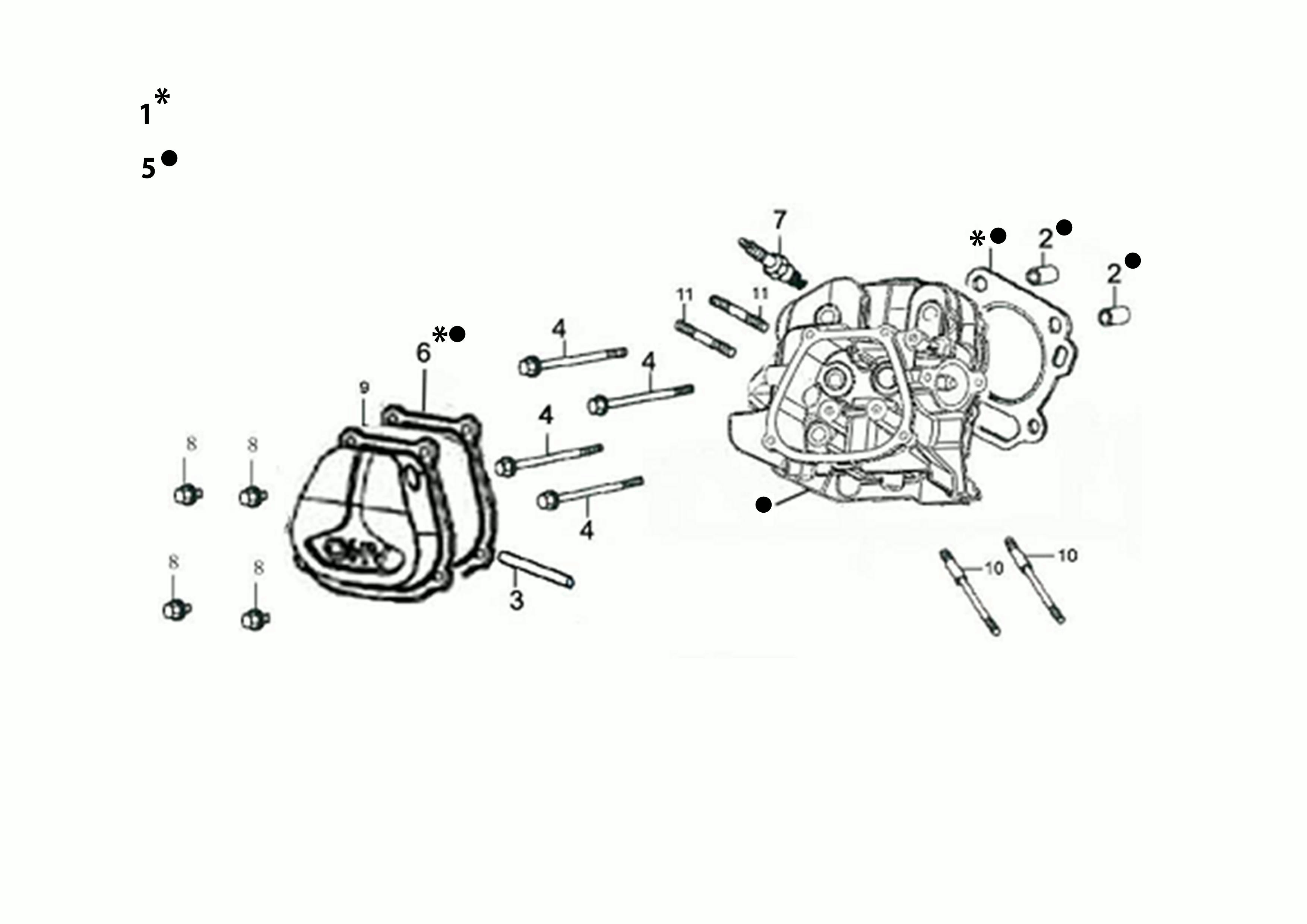

Vue éclatée Moteur K1100 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 L66151884 Kit joints Non reliée
1 L66151884 Kit joints Non reliée
1 L66151884 Kit joints Non reliée
2 L66150654 Pivot Disponible Voir la pièce
2 L66150654 Pivot Disponible Voir la pièce
3 L66151846 Tuyau Non reliée
4 L66151847 Vis Non reliée
4 L66151847 Vis Non reliée
4 L66151847 Vis Non reliée
4 L66151847 Vis Non reliée
5 L66151885 Tête cylindre Non reliée
5 L66151885 Tête cylindre Non reliée
5 L66151885 Tête cylindre Non reliée
5 L66151885 Tête cylindre Non reliée
5 L66151885 Tête cylindre Non reliée
5 L66151885 Tête cylindre Non reliée
6 L66150531 Joint Disponible Voir la pièce
7 3055123R Bougie Non reliée
8 L66150414 Vis Disponible Voir la pièce
8 L66150414 Vis Disponible Voir la pièce
8 L66150414 Vis Disponible Voir la pièce
8 L66150414 Vis Disponible Voir la pièce
9 L66151848 Couvercle Non reliée
10 L66151849 Goujon Non reliée
10 L66151849 Goujon Non reliée
11 L66150324 Goujon Disponible Voir la pièce
11 L66150324 Goujon Disponible Voir la pièce

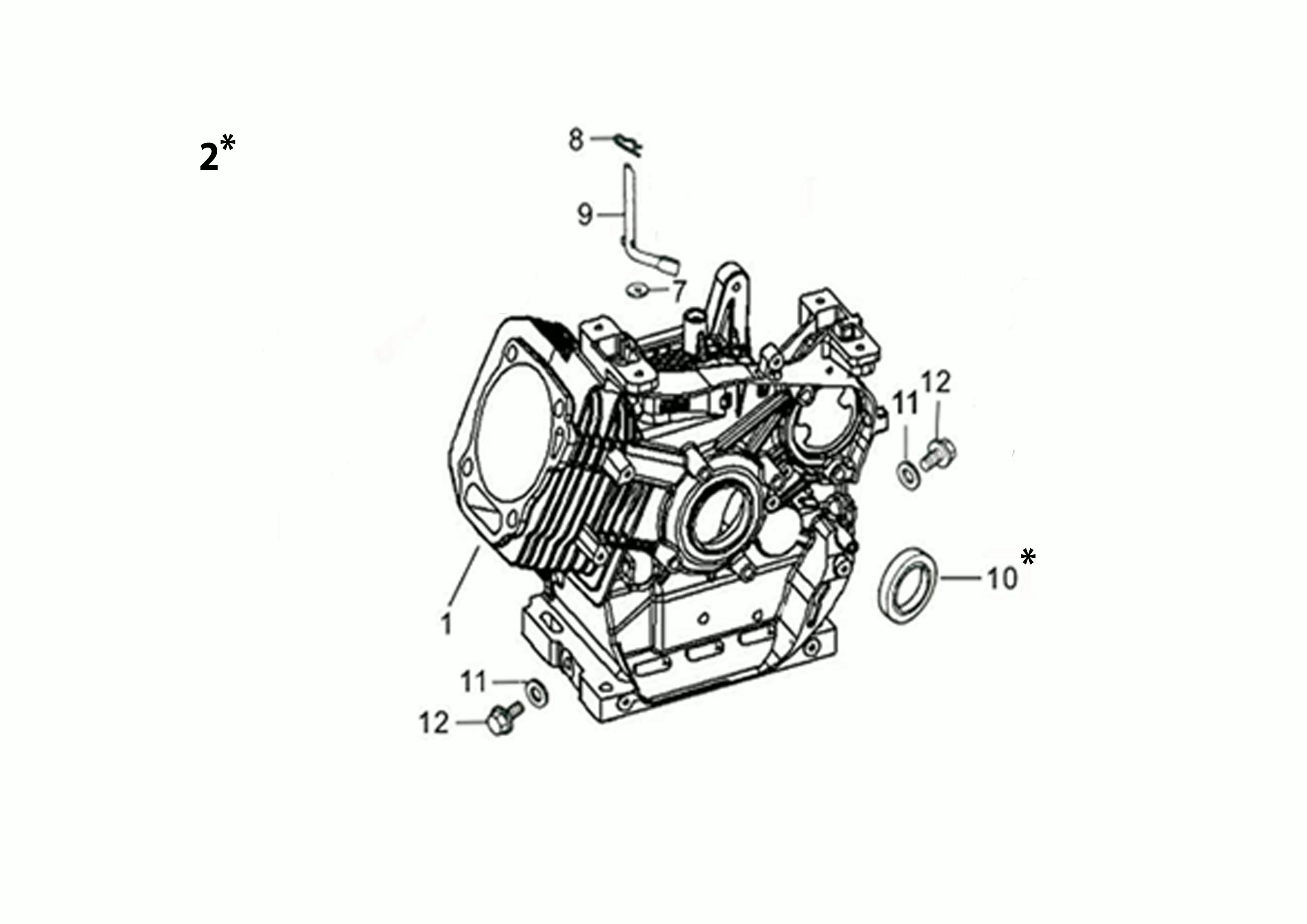

Vue éclatée Moteur K1100 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 L66151850 Carter moteur Non reliée
2 L66151884 Kit joints Non reliée
2 L66151884 Kit joints Non reliée
7 L66151851 Rondelle Non reliée
8 L66150353 Goupille Disponible Voir la pièce
9 L66150536 Arbre Disponible Voir la pièce
10 L66151330 Joint d Non reliée
11 L66151408 Rondelle Non reliée
11 L66151408 Rondelle Non reliée
12 L66151852 Vis Non reliée
12 L66151852 Vis Non reliée

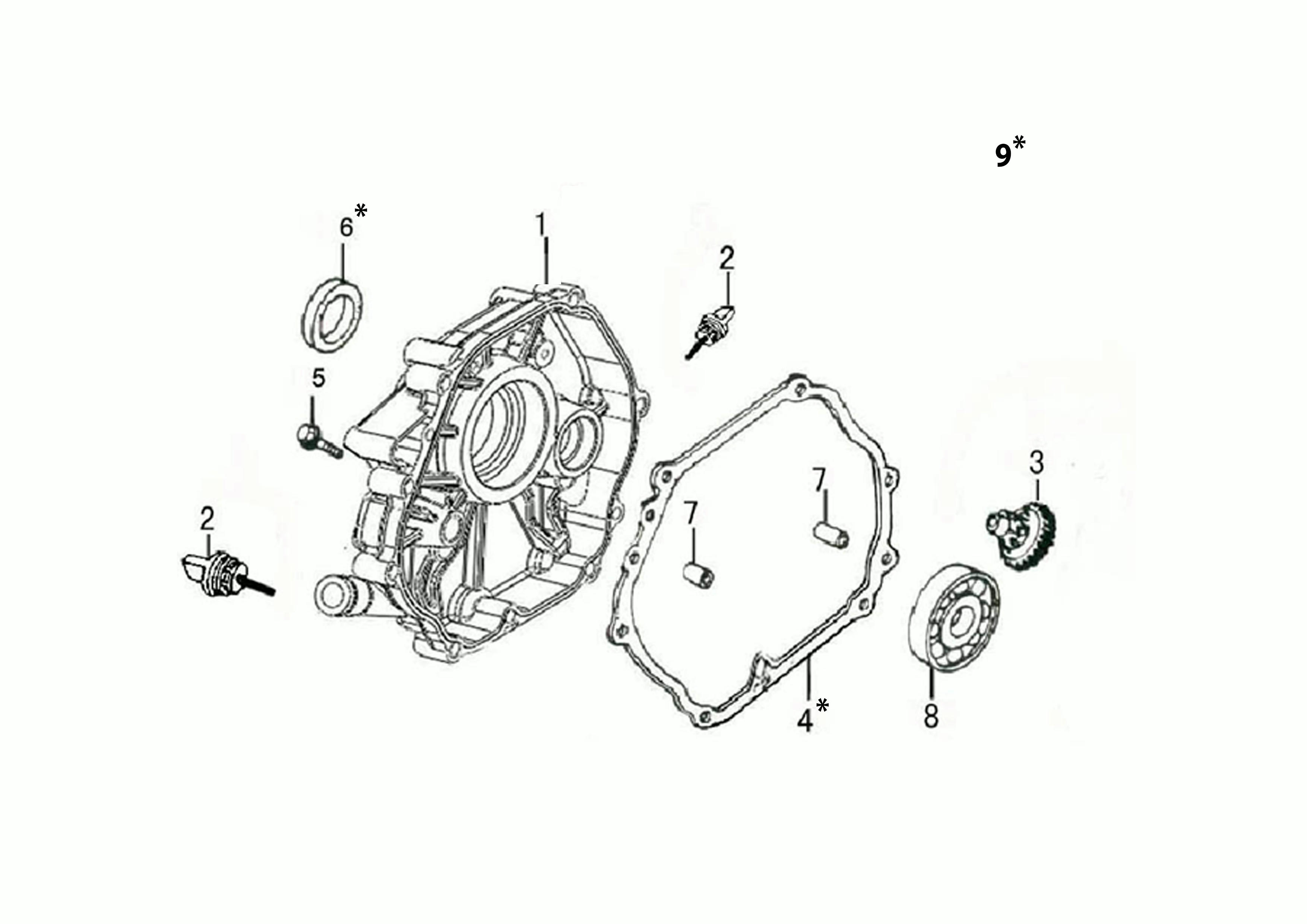

Vue éclatée Moteur K1100 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 L66151853 Couvercle subassment Non reliée
2 L66151854 Bouchon huile Non reliée
2 L66151854 Bouchon huile Non reliée
3 L66150540 Regulateur Disponible Voir la pièce
4 L66150542 Joint Disponible Voir la pièce
5 L66151397 Vis Non reliée
6 L66151330 Joint d Non reliée
7 L66150664 Pivot Disponible Voir la pièce
7 L66150664 Pivot Disponible Voir la pièce
8 L66150543 Roulement Disponible Voir la pièce
9 L66151884 Kit joints Non reliée
9 L66151884 Kit joints Non reliée
9 L66151884 Kit joints Non reliée

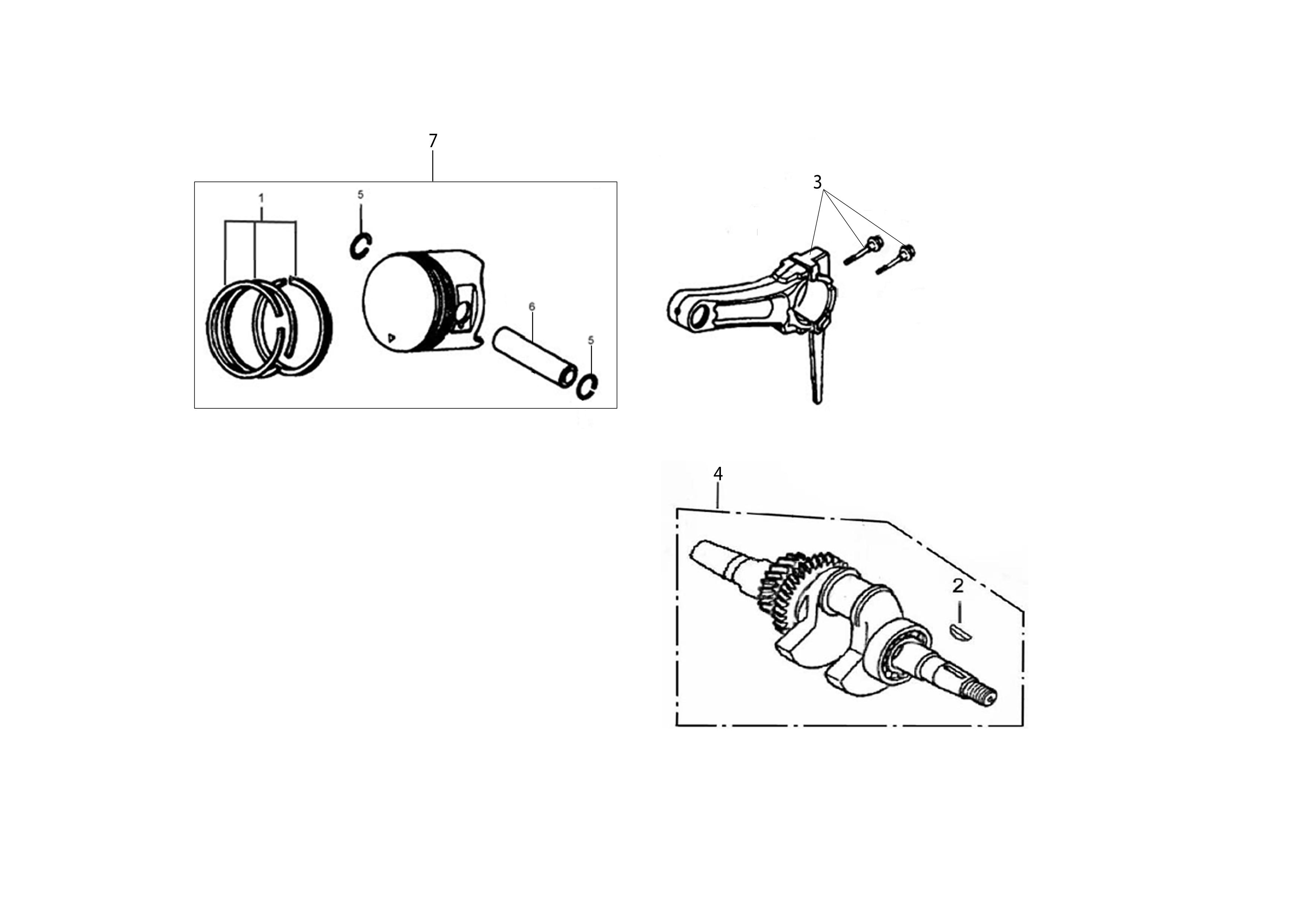

Vue éclatée Moteur K1100 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 L66150592 Kit segments Disponible Voir la pièce
2 L66150081 Clavette Disponible Voir la pièce
3 L66150548 Bielle cpl. Disponible Voir la pièce
4 L66151855 Arbre Non reliée
5 L66150075 Bague seeger Disponible Voir la pièce
5 L66150075 Bague seeger Disponible Voir la pièce
6 L66150547 Axe piston Disponible Voir la pièce
7 L66150611 Piston complet Disponible Voir la pièce

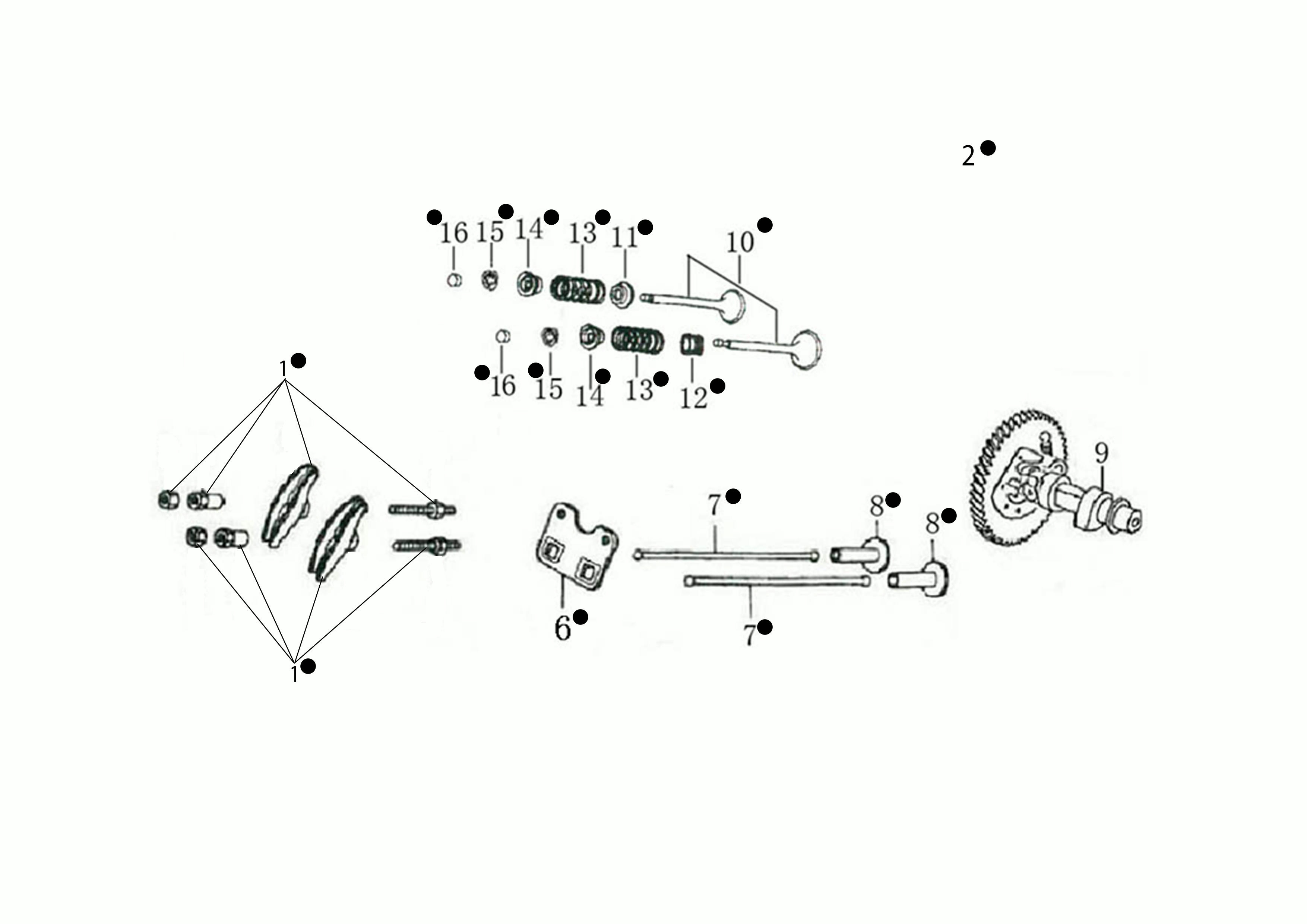

Vue éclatée Moteur K1100 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 L66150563 Balancier Disponible Voir la pièce
1 L66150563 Balancier Disponible Voir la pièce
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
2 L66151885 Tête cylindre Non reliée
6 L66150552 Bride Disponible Voir la pièce
7 L66150553 Tige balancier Disponible Voir la pièce
7 L66150553 Tige balancier Disponible Voir la pièce
8 L66150554 Guide Disponible Voir la pièce
8 L66150554 Guide Disponible Voir la pièce
9 L66150595 Arbre à cames Disponible Voir la pièce
10 L66150562 Soupape Disponible Voir la pièce
11 L66150560 Guide Disponible Voir la pièce
12 L66150561 Bague Disponible Voir la pièce
13 L66150559 Ressort Disponible Voir la pièce
13 L66150559 Ressort Disponible Voir la pièce
14 L66150558 Arrêt Disponible Voir la pièce
14 L66150558 Arrêt Disponible Voir la pièce
15 L66150557 Soupape Disponible Voir la pièce
15 L66150557 Soupape Disponible Voir la pièce
16 L66150556 Soupape Disponible Voir la pièce
16 L66150556 Soupape Disponible Voir la pièce

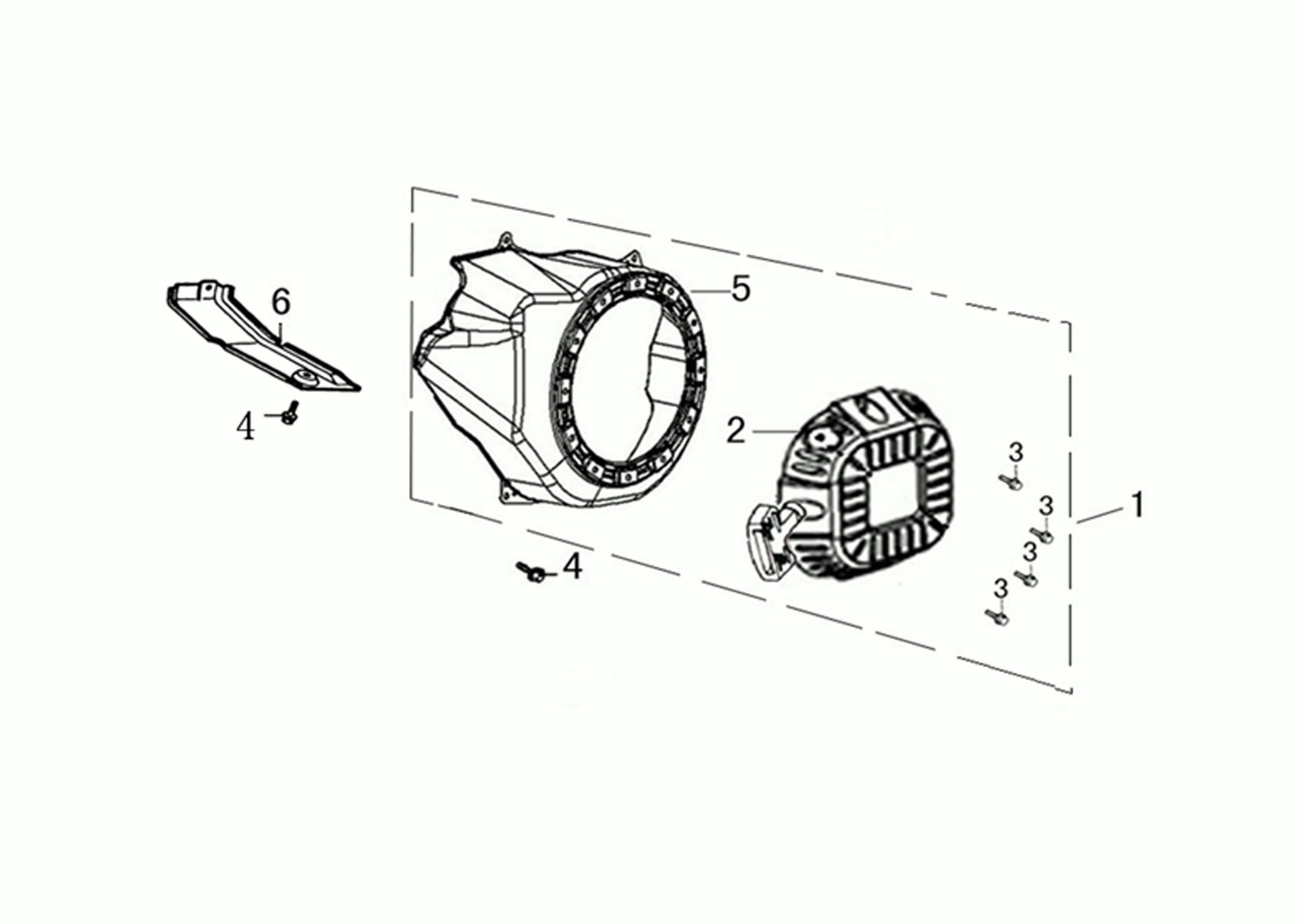

Vue éclatée Moteur K1100 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 L66151856 Groupe de démarrage Non reliée
2 L66151857 Demarrage complet Non reliée
3 L66151621 Ecrou hex Disponible Voir la pièce
3 L66151621 Ecrou hex Disponible Voir la pièce
3 L66151621 Ecrou hex Disponible Voir la pièce
3 L66151621 Ecrou hex Disponible Voir la pièce
4 L66150316 Vis Disponible Voir la pièce
4 L66150316 Vis Disponible Voir la pièce
5 L66151858 Couvercle ventilateur Non reliée
6 L66151859 Deflecteur Non reliée

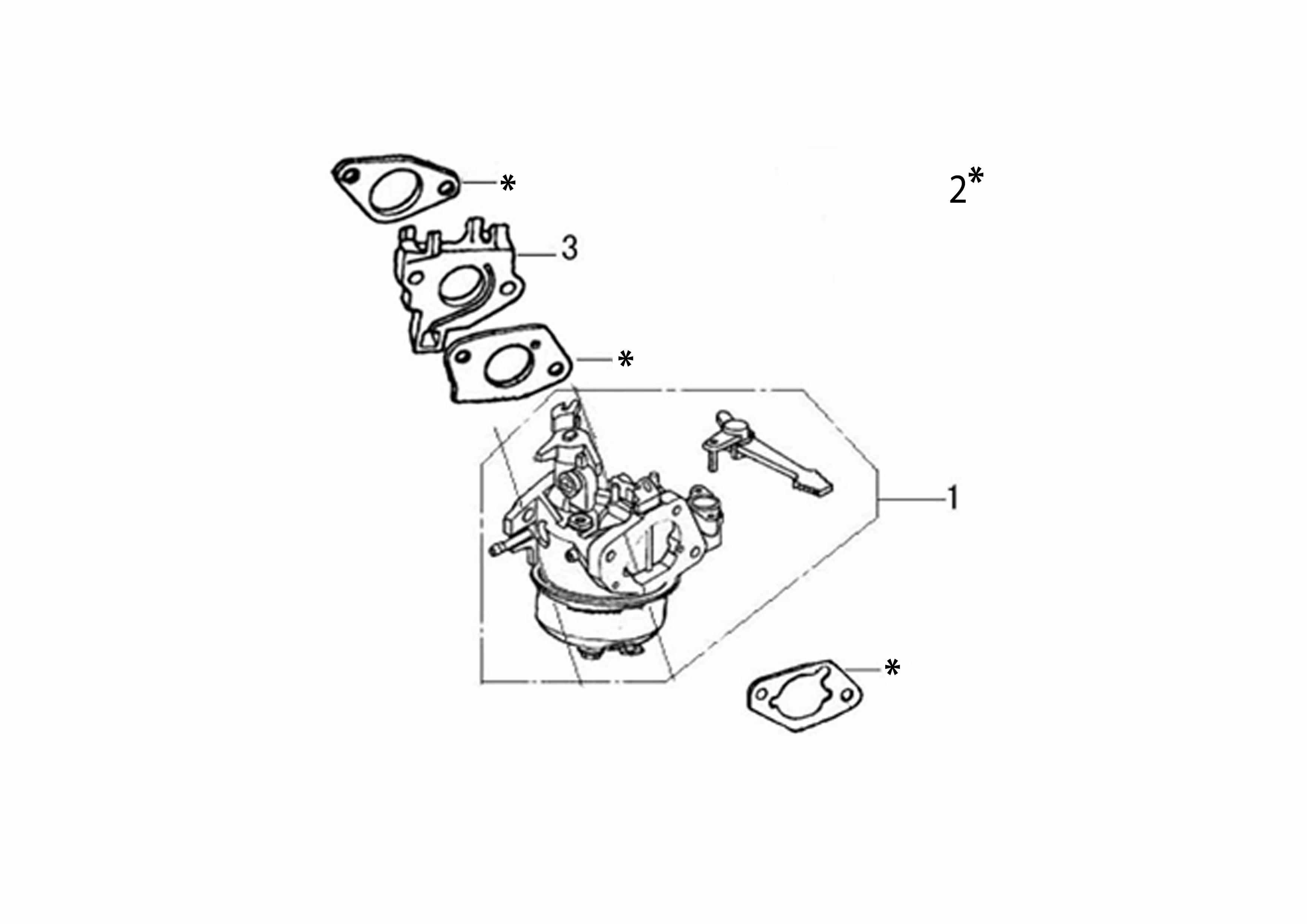

Vue éclatée Moteur K1100 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 L66151860A Carburateur Non reliée
2 L66151884 Kit joints Non reliée
2 L66151884 Kit joints Non reliée
2 L66151884 Kit joints Non reliée
2 L66151884 Kit joints Non reliée
3 L66150572 Bague de protection Disponible Voir la pièce

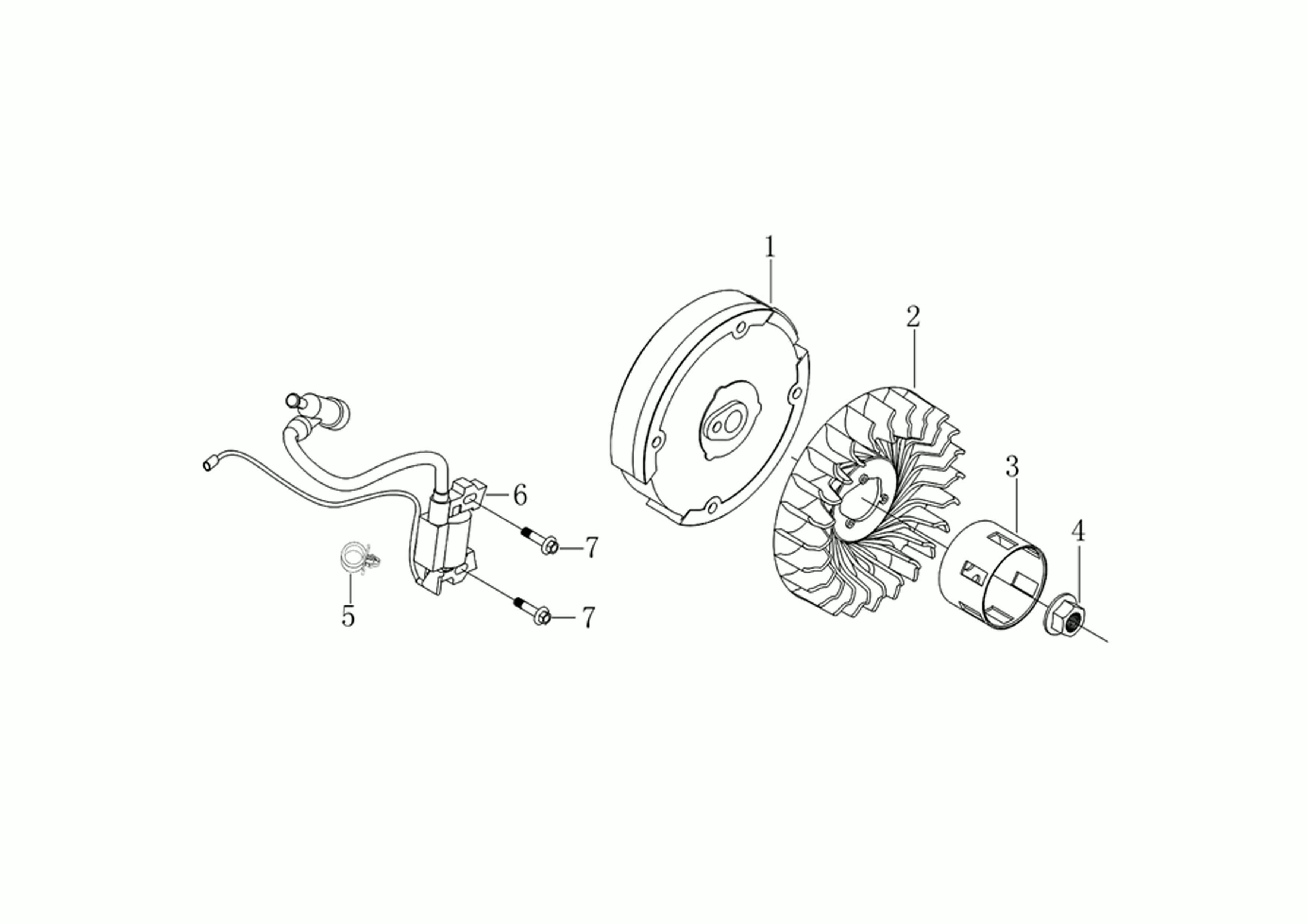

Vue éclatée Moteur K1100 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 L66151861 Volant Non reliée
2 L66151862 Ventilateur Non reliée
3 L66151863 Poulie Non reliée
4 L66150823 Ecrou Disponible Voir la pièce
5 L66150566 Clip Disponible Voir la pièce
6 L66151864 Bobine Non reliée
7 L66150321 Vis Disponible Voir la pièce
7 L66150321 Vis Disponible Voir la pièce

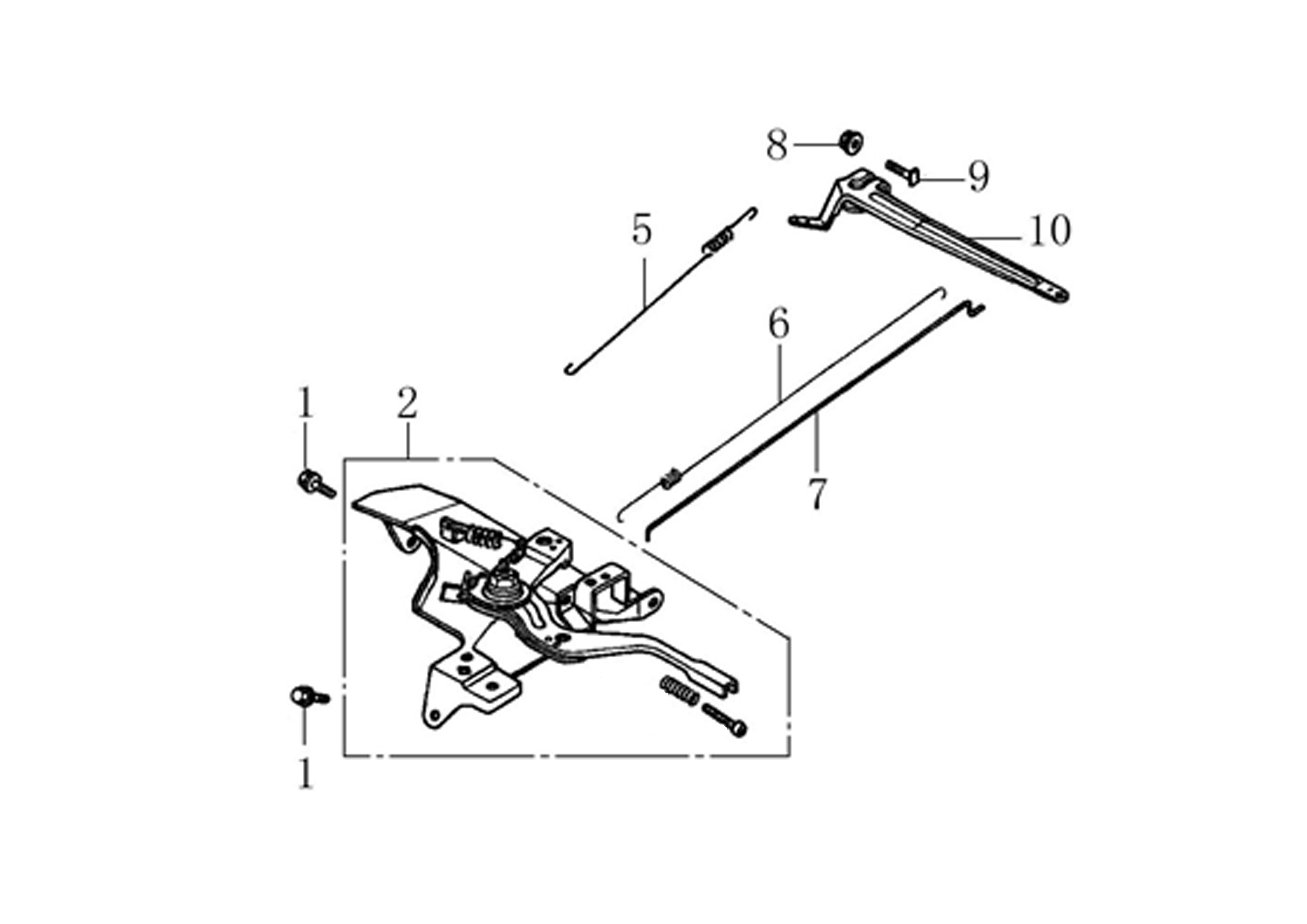

Vue éclatée Moteur K1100 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 L66150316 Vis Disponible Voir la pièce
1 L66150316 Vis Disponible Voir la pièce
2 L66151865 Levier accelerateur Non reliée
5 L66151866 Ressort Non reliée
6 L66150578 Ressort Disponible Voir la pièce
7 L66150577 Tige Disponible Voir la pièce
8 L66150185 Ecrou Disponible Voir la pièce
9 L66150382 Vis Disponible Voir la pièce
10 L66151867 Bras Non reliée

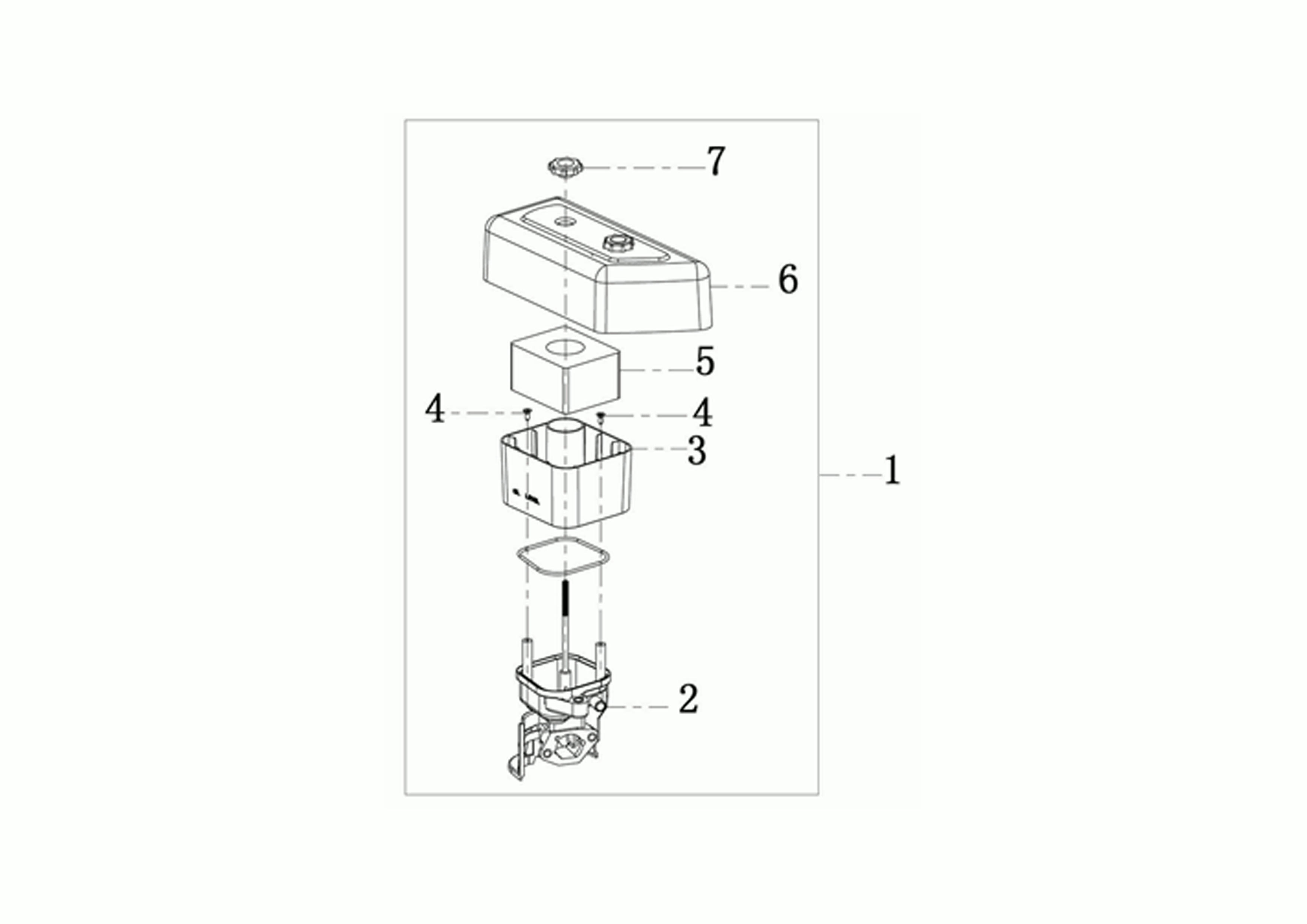

Vue éclatée Moteur K1100 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 L66151868 Kit filtre air Non reliée
2 L66151869 Support filtre Non reliée
3 L66151870 Support Non reliée
4 L66151871 Vis Non reliée
4 L66151871 Vis Non reliée
5 L66151872 Filtre Non reliée
6 L66151873 Couvercle Non reliée
7 L66151874 Ecrou Non reliée

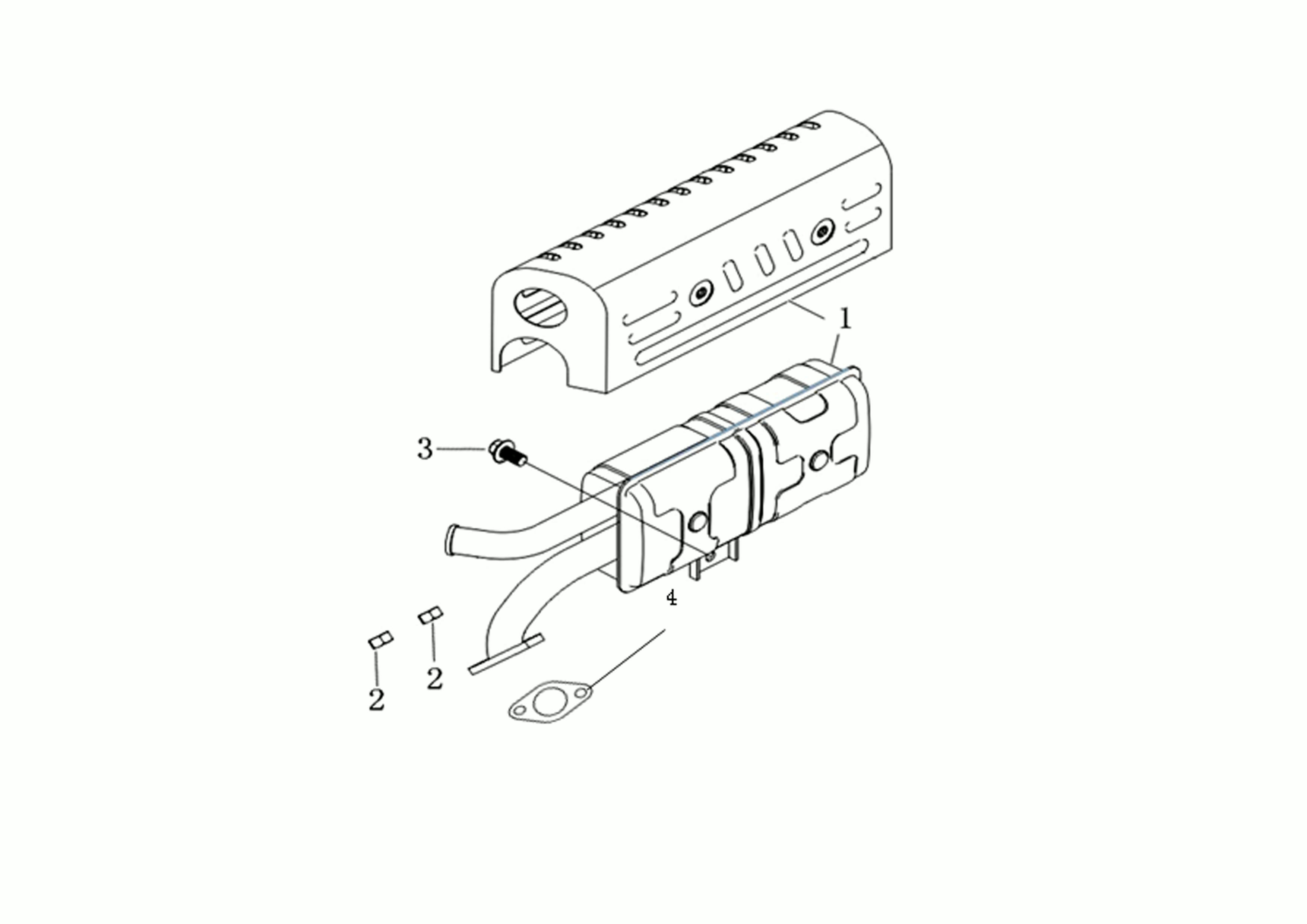

Vue éclatée Moteur K1100 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 L66151875 Pot Non reliée
2 320000028R Ecrou Disponible Voir la pièce
2 320000028R Ecrou Disponible Voir la pièce
3 L66150317 Vis Disponible Voir la pièce
4 L66151876 Joint Non reliée

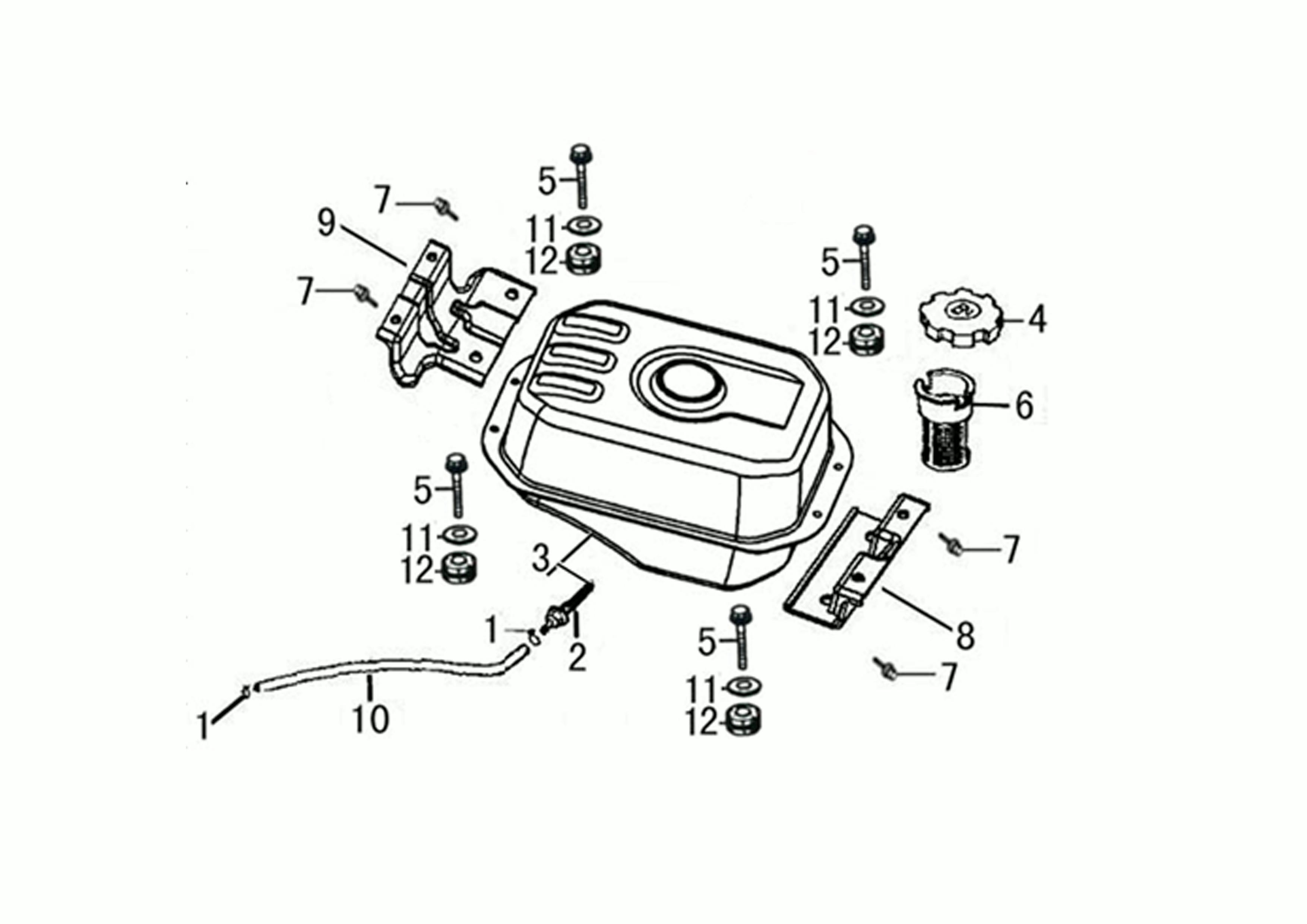

Vue éclatée Moteur K1100 H

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 L66150328 Bande Disponible Voir la pièce
1 L66150328 Bande Disponible Voir la pièce
2 L66150295 Raccord Disponible Voir la pièce
3 L66151877 Reservoir complet Non reliée
4 L66151624 Bouchon Disponible Voir la pièce
5 L66151878 Vis Non reliée
5 L66151878 Vis Non reliée
5 L66151878 Vis Non reliée
5 L66151878 Vis Non reliée
6 L66150296 Filtre mix Disponible Voir la pièce
7 L66150317 Vis Disponible Voir la pièce
7 L66150317 Vis Disponible Voir la pièce
7 L66150317 Vis Disponible Voir la pièce
7 L66150317 Vis Disponible Voir la pièce
8 L66151879 Support Non reliée
9 L66151880 Support Non reliée
10 L66151881 Tuyau Non reliée
11 L66151882 Rondelle Non reliée
11 L66151882 Rondelle Non reliée
11 L66151882 Rondelle Non reliée
11 L66151882 Rondelle Non reliée
12 L66151883 Amortisseur Non reliée
12 L66151883 Amortisseur Non reliée
12 L66151883 Amortisseur Non reliée
12 L66151883 Amortisseur Non reliée
