Vue Éclatée OM 106 24 KH Change Exclusive Cat. 2026
Retrouvez les pièces détachées, références et repères disponibles pour OM 106 24 KH Change Exclusive Cat. 2026.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151347 | Bielle | Disponible | Voir la pièce |
| 2 | SGN442073028 | Connection | Disponible | Voir la pièce |
| 3 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 4 | SGS532080272033 | Came | Disponible | Voir la pièce |
| 5 | SGS532195202593 | Entretoise | Disponible | Voir la pièce |
| 6 | SGS532938542103 | Roulement | Disponible | Voir la pièce |
| 7 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 8 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 9 | SGN309578534 | Vis | Disponible | Voir la pièce |
| 10 | SGS532033322453 | Segment | Disponible | Voir la pièce |
| 11 | SGS532930252043 | Pignon | Disponible | Voir la pièce |
| 12 | SGN309019522 | Vis | Disponible | Voir la pièce |
| 13 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 14 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN311733607 | Bague | Disponible | Voir la pièce |
| 16 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 18 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN309503505 | Vis | Disponible | Voir la pièce |
| 19 | SGN309503505 | Vis | Disponible | Voir la pièce |
| 20 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 21 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 22 | SGS532113326353 | Plaquette | Disponible | Voir la pièce |
| 23 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN443821011 | Volant | Disponible | Voir la pièce |
| 26 | SGN532151344 | Bouchon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532916432143BR | Pivot | Non reliée | |
| 2 | SGS532916432153 | Pivot | Disponible | Voir la pièce |
| 3 | SGS532016542083 | Assieu | Disponible | Voir la pièce |
| 4 | SGS532080503603 | Levier | Disponible | Voir la pièce |
| 5 | SGS532195203533 | Entretoise | Disponible | Voir la pièce |
| 6 | SGN532151336 | Bielle | Disponible | Voir la pièce |
| 7 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 8 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 9 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 11 | SGN311728003 | Clé | Disponible | Voir la pièce |
| 12 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 12 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN309501527 | Couvercle | Disponible | Voir la pièce |
| 14 | SGN309203524 | Vis hex | Disponible | Voir la pièce |
| 15 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 16 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN425111016 | Graisseur | Disponible | Voir la pièce |
| 20 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 21 | SGN309501524 | Vis | Disponible | Voir la pièce |
| 22 | SGS532093202793 | Pivot | Disponible | Voir la pièce |
| 23 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 24 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 24 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 26 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 26 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN532940164 | Roue avant | Disponible | Voir la pièce |
| 28 | SGN325111024 | Enjoliveur | Disponible | Voir la pièce |
| 29 | SGN274161023 | Bandage av | Disponible | Voir la pièce |
| 30 | SGN311120504 | Ecrou hex | Disponible | Voir la pièce |
| 31 | SGN324196019 | Roulement | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532980508293 | Bras de levage | Disponible | Voir la pièce |
| 2 | SGN722643024 | Boite | Disponible | Voir la pièce |
| 3 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 5 | SGS532113415563 | Support | Disponible | Voir la pièce |
| 6 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 6 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 7 | SGS532980412183 | Bras de levage | Disponible | Voir la pièce |
| 8 | SGN532151357 | Poignee | Disponible | Voir la pièce |
| 9 | SGN315231265 | Ressort | Disponible | Voir la pièce |
| 10 | SGS532080503673 | Support | Disponible | Voir la pièce |
| 11 | SGS532113422253R | Plaquette | Non reliée | |
| 12 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 13 | SGS532913413323 | Support | Disponible | Voir la pièce |
| 14 | SGN532151358 | Tige | Disponible | Voir la pièce |
| 15 | SGN532151359 | Tige | Disponible | Voir la pièce |
| 16 | SGS532090162083 | Pivot | Disponible | Voir la pièce |
| 17 | SGS532095213823 | Entretoise | Disponible | Voir la pièce |
| 18 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 19 | SGS532980422503 | Tige | Disponible | Voir la pièce |
| 20 | SGS532980422493 | Tige | Disponible | Voir la pièce |
| 21 | SGS532938122583 | Arbre | Disponible | Voir la pièce |
| 22 | SGS532993462343 | Pivot | Disponible | Voir la pièce |
| 23 | SGN315238003 | Goupille | Disponible | Voir la pièce |
| 24 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 25 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 26 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 27 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 27 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 28 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 29 | SGS532090162063 | Vis | Disponible | Voir la pièce |
| 30 | SGS532980322193 | Bras de levage | Disponible | Voir la pièce |
| 31 | SGN309019507 | Vis | Disponible | Voir la pièce |
| 32 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 33 | SGS532013322083R | Plaquette | Non reliée | |
| 34 | SGN532151360 | Levier | Disponible | Voir la pièce |
| 35 | SGS532980508313 | Bras de levage | Disponible | Voir la pièce |
| 36 | SGS532980508303 | Bras de levage | Disponible | Voir la pièce |
| 37 | SGS532980365413 | Ressort | Disponible | Voir la pièce |
| 38 | SGN315231269 | Ressort | Disponible | Voir la pièce |
| 39 | SGN309510001 | Vis | Non reliée | |
| 40 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 40 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 41 | SGN315238059R | Pivot | Non reliée | |
| 42 | SGN311120542 | Ecrou | Disponible | Voir la pièce |
| 43 | SGN311210511 | Rondelle | Disponible | Voir la pièce |
| 45 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 45 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 45 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 46 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 46 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 46 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 47 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 47 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 47 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 48 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 48 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 49 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 49 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 49 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532974472833R | Cadre superieur | Non reliée | |
| 2 | SGS532074442383R | Châssis | Non reliée | |
| 3 | SGS532074442393R | Châssis | Non reliée | |
| 4 | SGS532074262143 | Tuyau | Disponible | Voir la pièce |
| 5 | SGN532151743R | Poignee | Non reliée | |
| 6 | SGS532015408543 | Support | Disponible | Voir la pièce |
| 7 | SGS532074202013 | Levier | Disponible | Voir la pièce |
| 8 | SGN532151744R | Poignée | Non reliée | |
| 9 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 10 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 11 | SGN309203557 | Vis | Disponible | Voir la pièce |
| 12 | SGN309578535 | Vis | Disponible | Voir la pièce |
| 13 | SGN532151505R | Bouchon | Non reliée | |
| 14 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 15 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 16 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 17 | SGN309578564R | Vis | Non reliée | |
| 18 | SGN311101002R | Ecrou | Non reliée | |
| 19 | SGS532097402233 | Ressort | Disponible | Voir la pièce |
| 20 | SGN532151830R | Couvercle | Non reliée | |
| 21 | SGN532151741R | Bac | Non reliée | |
| 22 | SGS532085412133R | Support | Non reliée |

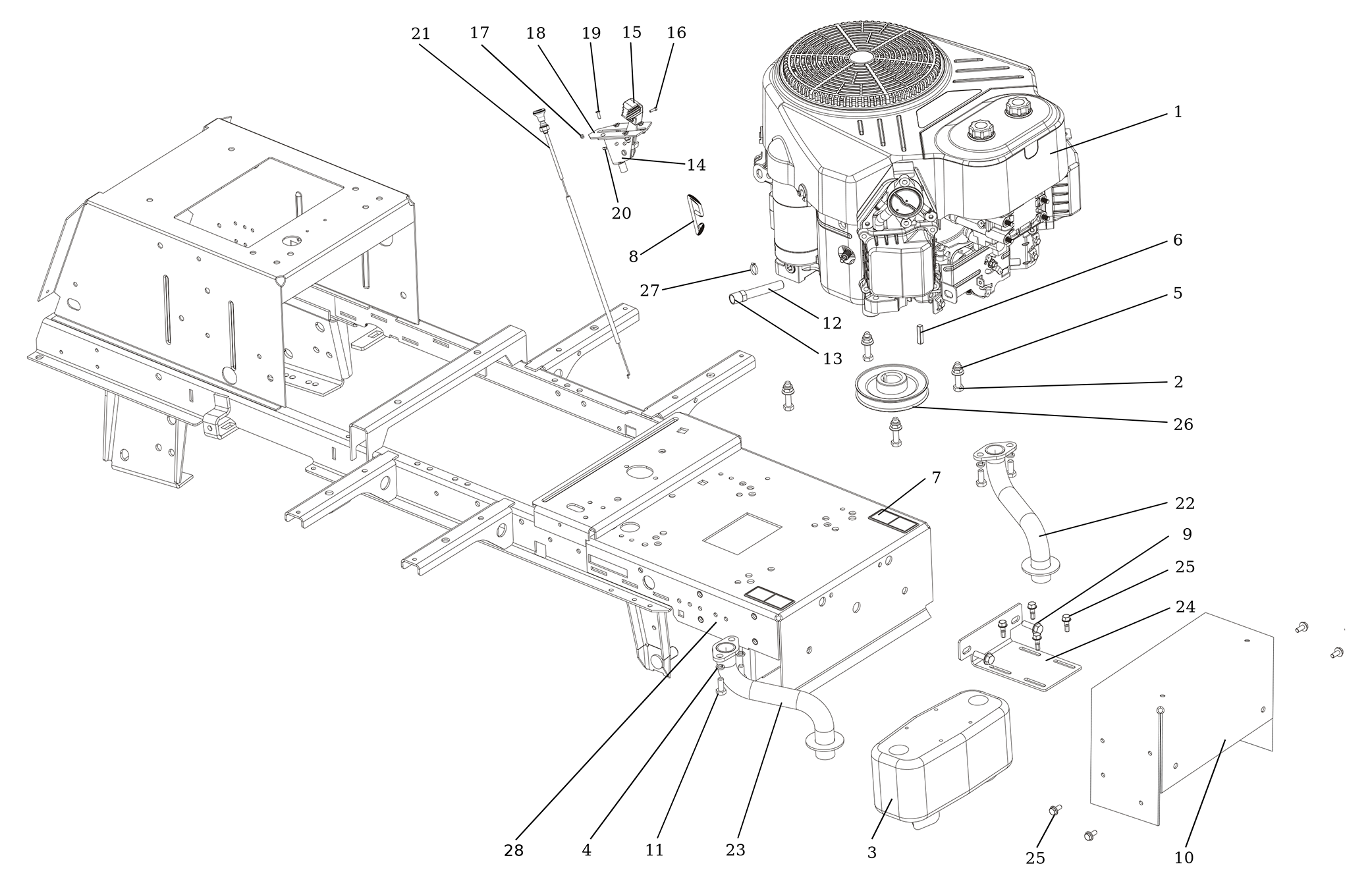

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGN309503544 | Vis | Disponible | Voir la pièce |
| 3 | SGN443900129 | Pot | Disponible | Voir la pièce |
| 4 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 5 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 6 | SGN311726101 | Key | Disponible | Voir la pièce |
| 7 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 8 | SGN532980071 | Crochet | Disponible | Voir la pièce |
| 9 | SGN309578540 | Vis | Disponible | Voir la pièce |
| 10 | SGS532085422123 | Couvre-pot | Disponible | Voir la pièce |
| 11 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 12 | SGN532151253 | Tuyau | Disponible | Voir la pièce |
| 13 | SGN532151254 | Réduction | Disponible | Voir la pièce |
| 14 | SGN000443006 | Levier | Disponible | Voir la pièce |
| 15 | SGN443900148 | Lever | Disponible | Voir la pièce |
| 16 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 17 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 18 | SGS532080302873 | Renforcement | Disponible | Voir la pièce |
| 19 | SGN309251515 | Vis | Disponible | Voir la pièce |
| 20 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN443612011 | Levier starter | Disponible | Voir la pièce |
| 22 | SGS532927442453 | Tuyau | Disponible | Voir la pièce |
| 23 | SGS532927442433 | Tuyau | Disponible | Voir la pièce |
| 24 | SGS532113402093 | Support | Disponible | Voir la pièce |
| 25 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 25 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 26 | SGN532151345 | Poulie | Disponible | Voir la pièce |
| 27 | SGN548241028 | Clip | Disponible | Voir la pièce |
| 28 | SGS532912962843 | Châssis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN722643024 | Boite | Disponible | Voir la pièce |
| 2 | SGS532037322233 | Crochet | Disponible | Voir la pièce |
| 3 | SGS532113402693 | Support | Disponible | Voir la pièce |
| 4 | SGS532980442663 | Levier | Disponible | Voir la pièce |
| 5 | SGN532151364 | Tuyau | Disponible | Voir la pièce |
| 6 | SGN315231240 | Ressort | Disponible | Voir la pièce |
| 7 | SGS532980364823 | Bras | Disponible | Voir la pièce |
| 8 | SGS532980422483 | Tuyau | Disponible | Voir la pièce |
| 9 | SGN532151568R | Pedale | Non reliée | |
| 9 | SGN532151568R | Pedale | Non reliée | |
| 10 | SGN273151013 | Couvercle | Disponible | Voir la pièce |
| 12 | SGN532991052 | Transmission K46 | Disponible | Voir la pièce |
| 13 | SGS532090164473 | Vis | Disponible | Voir la pièce |
| 14 | SGS532113408693 | Support | Disponible | Voir la pièce |
| 15 | SGS532113408703 | Support | Disponible | Voir la pièce |
| 16 | SGS532113412043 | Support | Disponible | Voir la pièce |
| 17 | SGN532150724 | Levier | Disponible | Voir la pièce |
| 18 | SGS532113403913 | Support | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 20 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 21 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 22 | SGN311733004 | Circlip | Disponible | Voir la pièce |
| 23 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 24 | SGN532151747 | Tige | Non reliée | |
| 25 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 26 | SGN309501573R | Vis | Non reliée | |
| 27 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 28 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 29 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 30 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 31 | SGS532980463483 | Pedale | Disponible | Voir la pièce |
| 32 | SGN311733006 | Bague | Disponible | Voir la pièce |
| 33 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 34 | SGS532980365403 | Pedale de frein | Disponible | Voir la pièce |
| 35 | SGS532980442653 | Pedale de frein | Disponible | Voir la pièce |
| 36 | SGN442073017 | Angulaire | Disponible | Voir la pièce |
| 37 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 38 | SGN442073018 | Ecrou | Disponible | Voir la pièce |
| 39 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 40 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 41 | SGN321841101 | Cruise control | Non reliée | |
| 42 | SGN443900160 | Levier | Non reliée | |
| 43 | SGN443900161 | Support | Non reliée | |
| 44 | SGN323721006 | Bague | Disponible | Voir la pièce |
| 45 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 46 | SGN309578510 | Vis | Disponible | Voir la pièce |
| 47 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 48 | SGS532097412053 | Ressort | Disponible | Voir la pièce |
| 49 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 50 | SGN315238058 | Goupille | Disponible | Voir la pièce |
| 50 | SGN315238058 | Goupille | Disponible | Voir la pièce |
| 51 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 52 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 53 | SGN311726099 | Clavette | Disponible | Voir la pièce |
| 54 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 55 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 56 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 57 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 58 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 59 | SGS532113408683 | Support | Disponible | Voir la pièce |
| 60 | SGN283292192 | Etiquette | Disponible | Voir la pièce |
| 61 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 62 | SGN283293028 | Etiquette | Disponible | Voir la pièce |
| 63 | SGN283293029 | Etiquette | Disponible | Voir la pièce |
| 64 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 65 | SGS532014402173 | Support | Disponible | Voir la pièce |
| 66 | SGS532014412013 | Couvercle | Disponible | Voir la pièce |
| 67 | SGN309578507 | Pulley (engine) | Disponible | Voir la pièce |
| 68 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 69 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 70 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 71 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 71 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 71 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 72 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 72 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 73 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 74 | SGN442073016 | Bague | Disponible | Voir la pièce |
| 75 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 76 | SGN315231161 | Ressort | Disponible | Voir la pièce |
| 77 | SGN532940165 | Roue arrière | Disponible | Voir la pièce |
| 78 | SGN325111023 | Bandage roue | Disponible | Voir la pièce |
| 79 | SGN274161024 | Bandage | Disponible | Voir la pièce |
| 80 | SGS532195203503 | Entretoise | Disponible | Voir la pièce |
| 81 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 82 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 82 | SGN309543506 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472393 | Plateau de coupe | Non reliée | |
| 2 | SGS532913424393 | Support | Disponible | Voir la pièce |
| 3 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 4 | SGS532094212013 | Entretoise | Disponible | Voir la pièce |
| 5 | SGN309203525 | Vis | Disponible | Voir la pièce |
| 6 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 7 | SGS532985423963 | Plaque | Disponible | Voir la pièce |
| 8 | SGN532150836 | Poulie | Disponible | Voir la pièce |
| 9 | SGN532150165 | Poulie | Disponible | Voir la pièce |
| 10 | SGS532038128033 | Arbre | Disponible | Voir la pièce |
| 11 | SGS532038128023 | Arbre | Disponible | Voir la pièce |
| 12 | SGS532914412013 | Support | Disponible | Voir la pièce |
| 13 | SGS532094212013 | Entretoise | Disponible | Voir la pièce |
| 14 | SGN532150860 | Poulie | Disponible | Voir la pièce |
| 14 | SGN532150860 | Poulie | Disponible | Voir la pièce |
| 15 | SGS532098212403 | Flasque | Disponible | Voir la pièce |
| 16 | SGS532038523833 | Moyeu | Disponible | Voir la pièce |
| 17 | 68120041 | Pivot | Disponible | Voir la pièce |
| 18 | SGS532092207493 | Rondelle | Disponible | Voir la pièce |
| 19 | SGN309599008 | Vis | Disponible | Voir la pièce |
| 20 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 21 | SGS532050422103 | Lame left | Disponible | Voir la pièce |
| 21 | SGS532050422473 | Lame soufflante | Disponible | Voir la pièce |
| 21 | SGS532050422683 | Lame mulching | Disponible | Voir la pièce |
| 22 | SGS532050422113 | Lame right | Disponible | Voir la pièce |
| 22 | SGS532050422483 | Lame soufflante | Disponible | Voir la pièce |
| 22 | SGS532050422703R | Lame mulching | Non reliée | |
| 23 | SGS532092202133 | Rondelle | Disponible | Voir la pièce |
| 24 | SGN532940128 | Roue de coupe | Disponible | Voir la pièce |
| 25 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 25 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 26 | SGS532092207533 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN283292437 | Etiquette | Disponible | Voir la pièce |
| 28 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 29 | SGN532151373 | Capot courroie | Disponible | Voir la pièce |
| 30 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 31 | SGN272211006 | Courroie | Disponible | Voir la pièce |
| 32 | SGN272731239 | Courroie v | Disponible | Voir la pièce |
| 33 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 34 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 34 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 35 | SGN309203525 | Vis | Disponible | Voir la pièce |
| 36 | SGN309503577 | Vis | Disponible | Voir la pièce |
| 37 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 38 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 39 | SGN311726086 | Ressort | Disponible | Voir la pièce |
| 40 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 40 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 42 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 43 | SGS532098203373 | Joint | Disponible | Voir la pièce |
| 44 | SGS532014417363 | Pièdestal | Disponible | Voir la pièce |
| 45 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 46 | SGN273111057 | Bague | Disponible | Voir la pièce |
| 47 | SGN311120511 | Ecrou | Disponible | Voir la pièce |
| 48 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 49 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 50 | SGN311129522 | Ecrou | Disponible | Voir la pièce |
| 51 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 51 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 52 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 53 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 54 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 55 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 56 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 57 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 58 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 58 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 59 | SGS532114322063 | Collier | Disponible | Voir la pièce |
| 60 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 64 | - | N | Non reliée | |
| 67 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 68 | SGN311219503 | Rondelle | Disponible | Voir la pièce |
| 69 | SGS532980422523 | Protection | Disponible | Voir la pièce |
| 70 | SGN273192062 | Deflecteur | Disponible | Voir la pièce |
| 71 | SGS532113412143 | Support | Disponible | Voir la pièce |
| 72 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 73 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 74 | SGN532151195 | Poignee | Disponible | Voir la pièce |
| 75 | SGS532980412013 | Levier | Disponible | Voir la pièce |
| 76 | SGN315231267 | Ressort | Disponible | Voir la pièce |
| 77 | SGN283293263R | Etiquette | Non reliée | |
| 78 | SGN315238008 | Goupille élastique | Disponible | Voir la pièce |
| 79 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
| 80 | SGN311219529R | Rondelle | Non reliée | |
| 81 | SGS532113402743 | Support | Disponible | Voir la pièce |
| 82 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 83 | SGN309578546 | Vis | Disponible | Voir la pièce |
| 84 | SGS532013322063 | Pied | Disponible | Voir la pièce |
| 85 | SGN309599012 | Vis | Disponible | Voir la pièce |
| 86 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 87 | SGN324162101 | Roulement | Disponible | Voir la pièce |
| 88 | SGN311219528 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151827R | Capot | Non reliée | |
| 2 | SGN341271222R | Cable | Non reliée | |
| 3 | SGN315231203 | Ressort | Disponible | Voir la pièce |
| 4 | SGN309578554 | Vis | Disponible | Voir la pièce |
| 5 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 6 | SGS532013102143 | Barre de securité | Disponible | Voir la pièce |
| 7 | SGS532918452203R | Pare-chocs | Non reliée | |
| 8 | SGN341271220R | Ampoule | Non reliée | |
| 9 | SGN341271221R | Bague | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151848R | Capot courroie | Non reliée | |
| 2 | SGN532151847R | Capot courroie | Non reliée | |
| 3 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 4 | SGN532150904 | Goujon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130026 | Reservoir | Disponible | Voir la pièce |
| 2 | SGS532013422073R | Support réservoir | Non reliée | |
| 3 | SGS532013425133 | Support | Disponible | Voir la pièce |
| 4 | SGN321841017 | Bouchon | Disponible | Voir la pièce |
| 5 | SGS532986018003 | Tuyau | Disponible | Voir la pièce |
| 6 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 7 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 8 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN309503574 | Vis | Disponible | Voir la pièce |
| 10 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN273121038 | Bague | Disponible | Voir la pièce |
| 12 | SGN283293071R | Indicateur | Non reliée | |
| 13 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 14 | SGN273192018R | Bande | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150891 | Siege | Disponible | Voir la pièce |
| 2 | SGS532113402403B | Support | Non reliée | |
| 3 | SGS532018474683 | Support siege | Disponible | Voir la pièce |
| 4 | SGN309599012 | Vis | Disponible | Voir la pièce |
| 5 | SGN345359005 | Micro-interrupteur | Disponible | Voir la pièce |
| 6 | SGS532092322053 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 8 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 10 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 11 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 12 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN315231274 | Ressort | Disponible | Voir la pièce |
| 14 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 16 | SGS532113302013 | Plaquette | Disponible | Voir la pièce |
| 17 | SGS532113402073 | Plaquette | Disponible | Voir la pièce |
| 18 | SGN309203545 | Vis | Disponible | Voir la pièce |
| 19 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 20 | SGS532097402283 | Ressort | Disponible | Voir la pièce |
| 21 | SGN532151356 | Tige | Disponible | Voir la pièce |
| 22 | SGN532150209 | Couvercle | Disponible | Voir la pièce |
| 23 | SGN309578540 | Vis | Disponible | Voir la pièce |
| 24 | SGN311212515 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN309315015 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN341271252R | Cablage | Non reliée | |
| 2 | SGN341271193 | Cable | Disponible | Voir la pièce |
| 3 | SGN341271222 | Cable | Non reliée | |
| 4 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 6 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 7 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 8 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 9 | SGN345359005 | Micro-interrupteur | Disponible | Voir la pièce |
| 10 | SGN532151196 | Embrayage | Disponible | Voir la pièce |
| 11 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 12 | SGN341271021 | Conducteur | Disponible | Voir la pièce |
| 13 | SGN341271172 | Cable complet | Disponible | Voir la pièce |
| 15 | SGN346211006R | Batterie | Non reliée | |
| 16 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 17 | SGN443433016R | Display | Non reliée | |
| 18 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 19 | - | N | Non reliée | |
| 20 | SGN341271006 | Conducteur | Disponible | Voir la pièce |

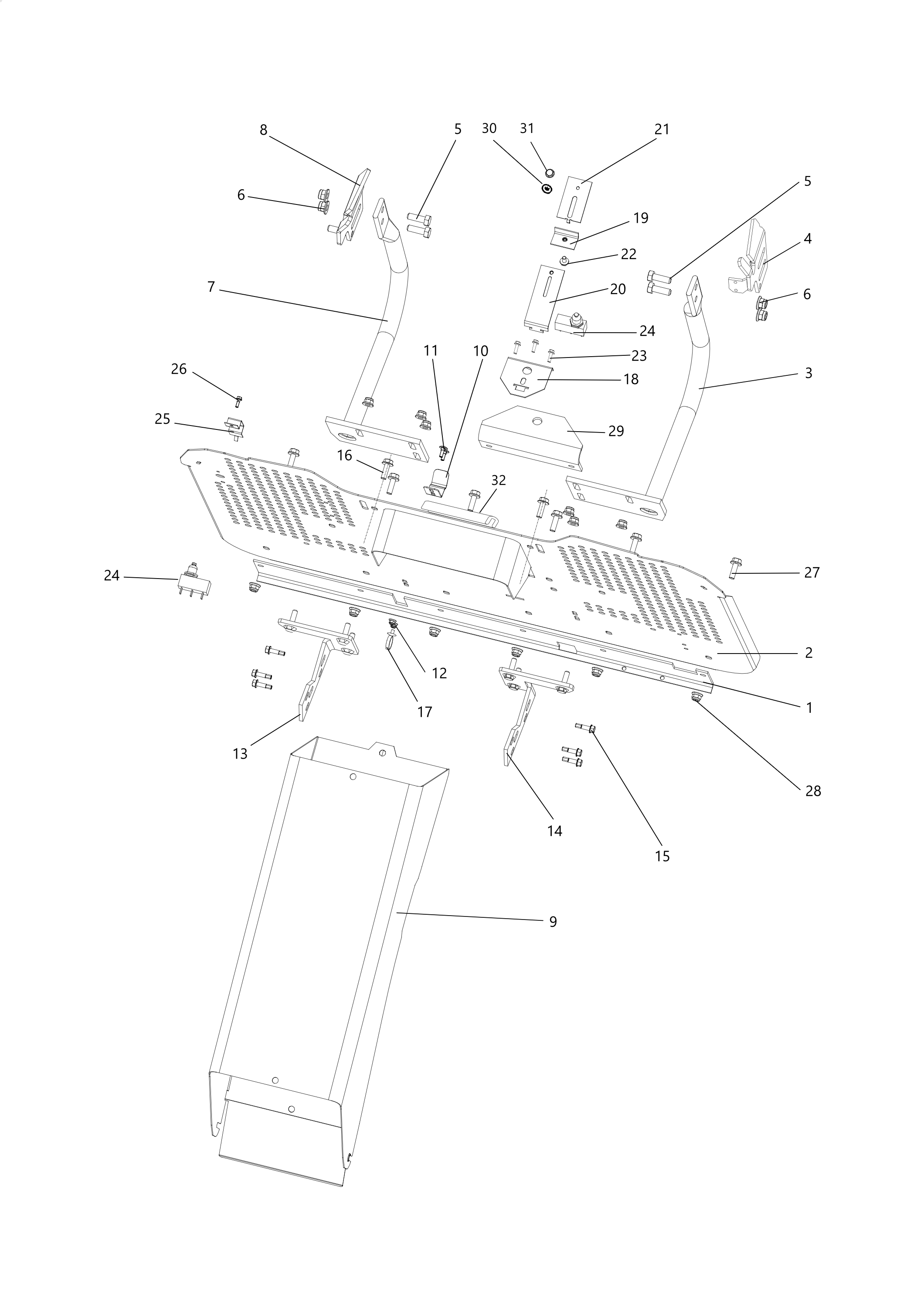

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532113403233 | Support | Disponible | Voir la pièce |
| 2 | SGS532974422483 | Panneau | Non reliée | |
| 3 | SGS532974432523 | Support | Disponible | Voir la pièce |
| 4 | SGS532913362033 | Support | Non reliée | |
| 5 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 5 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 6 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 6 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 7 | SGS532974432513 | Support | Disponible | Voir la pièce |
| 8 | SGS532913362043 | Support | Non reliée | |
| 9 | SGS532974472723 | Tunnel | Disponible | Voir la pièce |
| 10 | SGS532097464993 | Ressort | Disponible | Voir la pièce |
| 11 | SGN309019514 | Vis | Disponible | Voir la pièce |
| 12 | SGN311129532 | Ecrou | Non reliée | |
| 13 | SGS532913405713 | Support | Disponible | Voir la pièce |
| 14 | SGS532913405723 | Support | Disponible | Voir la pièce |
| 15 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 16 | SGN309578555 | Vis | Non reliée | |
| 17 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 18 | SGS532114302043 | Plaque | Disponible | Voir la pièce |
| 19 | SGS532113408353 | Support | Disponible | Voir la pièce |
| 20 | SGS532014417343 | Plaque | Disponible | Voir la pièce |
| 21 | SGS532014417353 | Plaque | Disponible | Voir la pièce |
| 22 | SGN309503579 | Vis | Disponible | Voir la pièce |
| 23 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 24 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 24 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 25 | SGS532085415813 | Etrier | Disponible | Voir la pièce |
| 26 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 27 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 28 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 29 | SGS532113402453 | Support | Disponible | Voir la pièce |
| 30 | SGN532151790R | Rondelle | Non reliée | |
| 31 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 32 | SGN273232022R | Joint | Non reliée |

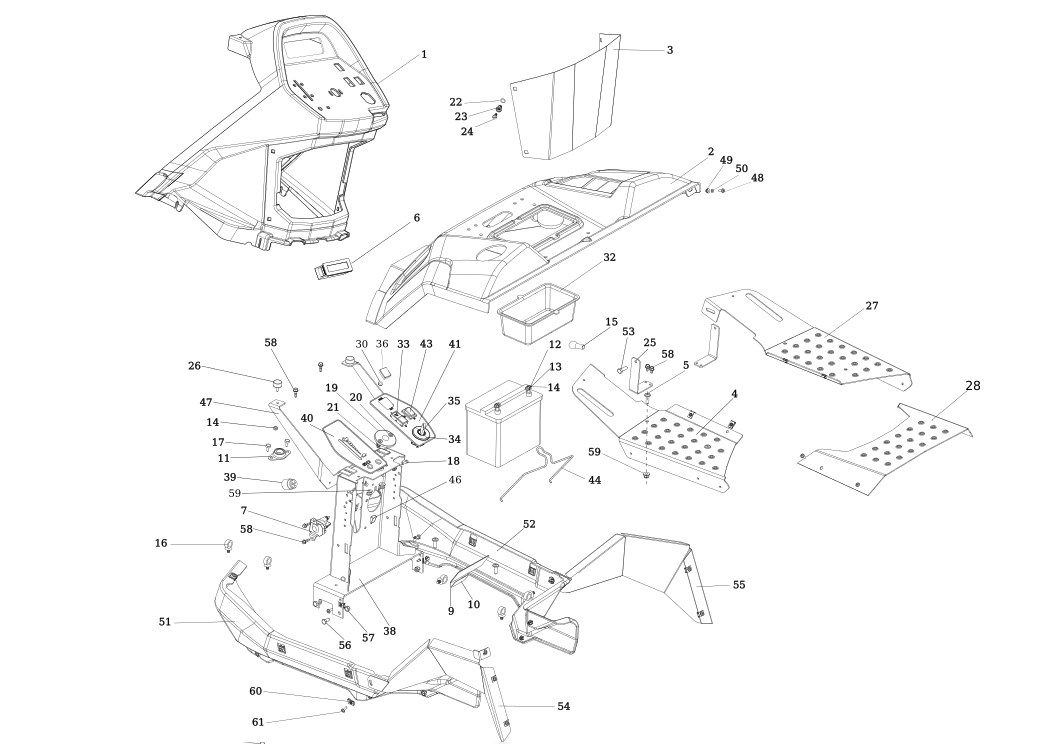

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151873R | Tableau de bord | Non reliée | |
| 2 | SGN532151833R | Couverture | Non reliée | |
| 3 | SGS532085472493R | Capot batterie | Non reliée | |
| 4 | SGS532018472273R | Estrade | Non reliée | |
| 5 | SGN309578565R | Vis | Non reliée | |
| 6 | SGN443433016R | Display | Non reliée | |
| 7 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 9 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 10 | SGN283293023 | Etiquette | Disponible | Voir la pièce |
| 11 | SGN324196022 | Roulement | Disponible | Voir la pièce |
| 12 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 13 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 14 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | SGN273125006 | Couvercle | Disponible | Voir la pièce |
| 16 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 17 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 18 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 19 | SGN321841069 | Bague | Disponible | Voir la pièce |
| 20 | SGN309578503 | Vis | Disponible | Voir la pièce |
| 21 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 22 | SGN273111104R | Bague | Non reliée | |
| 23 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 24 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 25 | SGS532113413153R | Support | Non reliée | |
| 26 | SGN273192074R | Silencieux | Non reliée | |
| 27 | SGS532018472293 | Estrade | Non reliée | |
| 28 | SGS532018472303 | Estrade | Non reliée | |
| 30 | SGN273111038 | Bague | Disponible | Voir la pièce |
| 32 | SGN532151194 | Boite | Disponible | Voir la pièce |
| 33 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 34 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 35 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 36 | SGN321841085 | Fermeture | Disponible | Voir la pièce |
| 38 | SGS532916422013 | Couvercle | Disponible | Voir la pièce |
| 39 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 40 | SGN283293728R | Etiquette | Non reliée | |
| 41 | SGN283293639 | Panneau | Non reliée | |
| 43 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 44 | SGS532113425353 | Boitier batterie | Disponible | Voir la pièce |
| 46 | SGN321841093 | Flasque | Disponible | Voir la pièce |
| 47 | SGS532113422263 | Renforcement | Non reliée | |
| 48 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 49 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 50 | SGN311212511 | Rondelle | Disponible | Voir la pièce |
| 51 | SGN532151834R | Couverture | Non reliée | |
| 52 | SGN532151835R | Couverture | Non reliée | |
| 53 | SGN309578009 | Vis | Disponible | Voir la pièce |
| 54 | SGS532113422283 | Aile | Non reliée | |
| 55 | SGS532113422293 | Aile | Non reliée | |
| 56 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 57 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 58 | SGN309578546 | Vis | Disponible | Voir la pièce |
| 58 | SGN309578546 | Vis | Disponible | Voir la pièce |
| 58 | SGN309578546 | Vis | Disponible | Voir la pièce |
| 59 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 59 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 60 | SGN311101002 | Ecrou | Non reliée | |
| 61 | SGN309578566 | Vis | Non reliée |

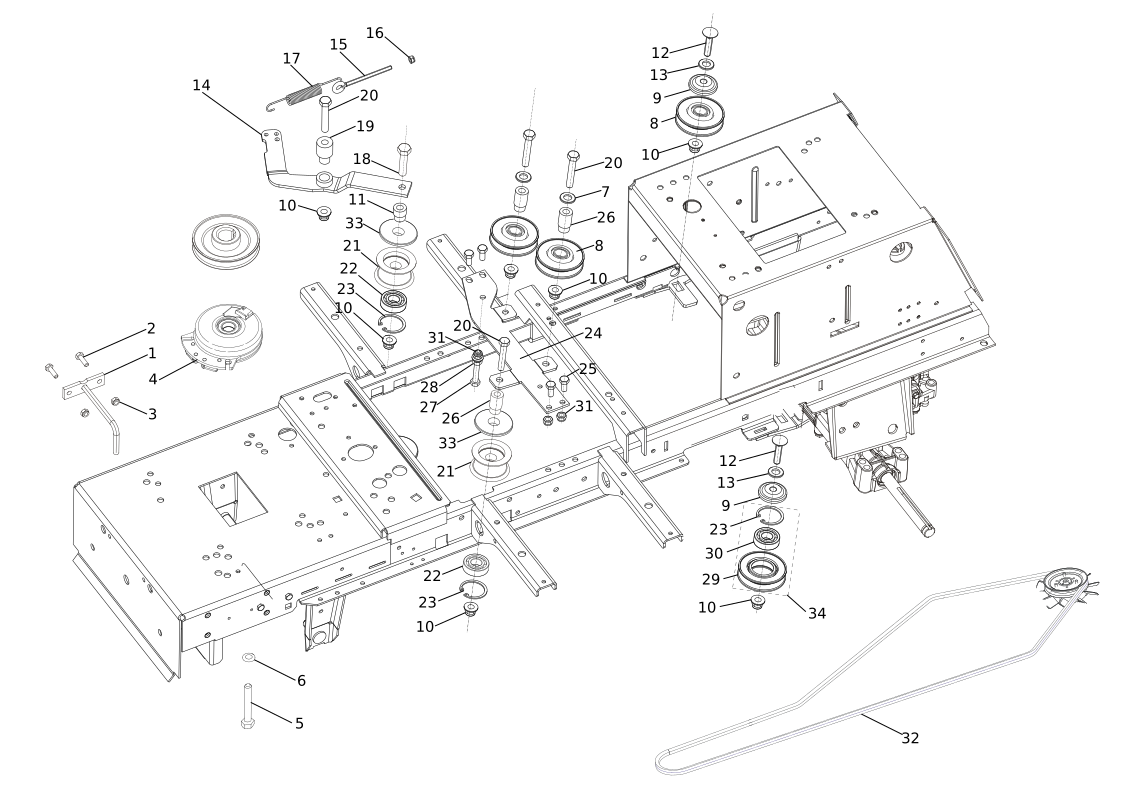

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532936362273 | Collier | Disponible | Voir la pièce |
| 2 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 3 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN532151196 | Embrayage | Disponible | Voir la pièce |
| 5 | SGN309579511 | Vis | Disponible | Voir la pièce |
| 6 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 7 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 8 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 9 | SGN532151119 | Protection | Disponible | Voir la pièce |
| 9 | SGN532151119 | Protection | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 11 | SGS532094214533 | Poulie | Disponible | Voir la pièce |
| 12 | SGN309019531 | Vis | Disponible | Voir la pièce |
| 12 | SGN309019531 | Vis | Disponible | Voir la pièce |
| 13 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 14 | SGS532913323073 | Etrier | Disponible | Voir la pièce |
| 15 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 16 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | SGN315231270 | Ressort | Disponible | Voir la pièce |
| 18 | SGN309203544 | Vis | Disponible | Voir la pièce |
| 19 | SGS532094216023 | Bague | Disponible | Voir la pièce |
| 20 | SGN309503577 | Vis | Disponible | Voir la pièce |
| 20 | SGN309503577 | Vis | Disponible | Voir la pièce |
| 20 | SGN309503577 | Vis | Disponible | Voir la pièce |
| 21 | SGN532151361 | Poulie | Disponible | Voir la pièce |
| 21 | SGN532151361 | Poulie | Disponible | Voir la pièce |
| 22 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 22 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 23 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 23 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 23 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 24 | SGS532113422033 | Support | Disponible | Voir la pièce |
| 25 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 26 | SGS532094214173 | Bague | Disponible | Voir la pièce |
| 26 | SGS532094214173 | Bague | Disponible | Voir la pièce |
| 27 | SGN309501536 | Vis | Disponible | Voir la pièce |
| 28 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 29 | SGS532033252063R | Poulie | Non reliée | |
| 30 | SGN324162103R | Roulement | Non reliée | |
| 31 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN272731256 | Courroie | Non reliée | |
| 33 | SGN532151639 | Protection | Non reliée | |
| 33 | SGN532151639 | Protection | Non reliée | |
| 34 | SGS532986024713R | Jeu poulie | Non reliée |
