Vue Éclatée OM 106 24 KH (with change over) Cat. 2026
Retrouvez les pièces détachées, références et repères disponibles pour OM 106 24 KH (with change over) Cat. 2026.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151347 | Bielle | Disponible | Voir la pièce |
| 2 | SGN442073028 | Connection | Disponible | Voir la pièce |
| 3 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 4 | SGS532080272033 | Came | Disponible | Voir la pièce |
| 5 | SGS532195202593 | Entretoise | Disponible | Voir la pièce |
| 6 | SGS532938542103 | Roulement | Disponible | Voir la pièce |
| 7 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 8 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 9 | SGN309578534 | Vis | Disponible | Voir la pièce |
| 10 | SGS532033322453 | Segment | Disponible | Voir la pièce |
| 11 | SGS532930252043 | Pignon | Disponible | Voir la pièce |
| 12 | SGN309019522 | Vis | Disponible | Voir la pièce |
| 13 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 14 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN311733607 | Bague | Disponible | Voir la pièce |
| 16 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 18 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN309503505 | Vis | Disponible | Voir la pièce |
| 19 | SGN309503505 | Vis | Disponible | Voir la pièce |
| 20 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 21 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 22 | SGS532113326353 | Plaquette | Disponible | Voir la pièce |
| 23 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN443821011 | Volant | Disponible | Voir la pièce |
| 26 | SGN532151344 | Bouchon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532916432143BR | Pivot | Non reliée | |
| 2 | SGS532916432153 | Pivot | Disponible | Voir la pièce |
| 3 | SGS532016542083 | Assieu | Disponible | Voir la pièce |
| 4 | SGS532080503603 | Levier | Disponible | Voir la pièce |
| 5 | SGS532195203533 | Entretoise | Disponible | Voir la pièce |
| 6 | SGN532151336 | Bielle | Disponible | Voir la pièce |
| 7 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 8 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 9 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 11 | SGN311728003 | Clé | Disponible | Voir la pièce |
| 12 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 12 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN309501527 | Couvercle | Disponible | Voir la pièce |
| 14 | SGN309203524 | Vis hex | Disponible | Voir la pièce |
| 15 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 16 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN425111016 | Graisseur | Disponible | Voir la pièce |
| 20 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 21 | SGN309501524 | Vis | Disponible | Voir la pièce |
| 22 | SGS532093202793 | Pivot | Disponible | Voir la pièce |
| 23 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 24 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 24 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 26 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 26 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN532940164 | Roue avant | Disponible | Voir la pièce |
| 28 | SGN325111024 | Enjoliveur | Disponible | Voir la pièce |
| 29 | SGN274161023 | Bandage av | Disponible | Voir la pièce |
| 30 | SGN311120504 | Ecrou hex | Disponible | Voir la pièce |
| 31 | SGN324196019 | Roulement | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151438 | Capot courroie | Disponible | Voir la pièce |
| 2 | SGN532151439 | Capot courroie | Disponible | Voir la pièce |
| 3 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 4 | SGN532150904 | Goujon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532974472093 | Cadre superieur | Disponible | Voir la pièce |
| 2 | SGS532074442263 | Tuyau | Disponible | Voir la pièce |
| 3 | SGS532074442283 | Tuyau | Disponible | Voir la pièce |
| 4 | SGS532074262143 | Tuyau | Disponible | Voir la pièce |
| 5 | SGN532151371 | Poignee | Disponible | Voir la pièce |
| 6 | SGN532151372 | Bac | Disponible | Voir la pièce |
| 7 | SGS532015408543 | Support | Disponible | Voir la pièce |
| 8 | SGS532074202013 | Levier | Disponible | Voir la pièce |
| 9 | SGN532151120 | Poignee | Disponible | Voir la pièce |
| 10 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 11 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 12 | SGN309203557 | Vis | Disponible | Voir la pièce |
| 13 | SGN309578535 | Vis | Disponible | Voir la pièce |
| 14 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 14 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 15 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 16 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 17 | SGN309315013 | Vis | Disponible | Voir la pièce |
| 18 | SGN273192056 | Rondelle | Disponible | Voir la pièce |
| 19 | SGS532097402233 | Ressort | Disponible | Voir la pièce |
| 20 | SGN532151389R | Couvercle | Non reliée | |
| 22 | SGN532151505R | Bouchon | Non reliée | |
| 23 | SGN532151425 | Bouchon | Disponible | Voir la pièce |
| 24 | SGS532986022333R | Cadre et panier complets | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGN309503544 | Vis | Disponible | Voir la pièce |
| 3 | SGN443900129 | Pot | Disponible | Voir la pièce |
| 4 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 5 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 6 | SGN311726101 | Key | Disponible | Voir la pièce |
| 7 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 8 | SGN532980071 | Crochet | Disponible | Voir la pièce |
| 9 | SGN309578540 | Vis | Disponible | Voir la pièce |
| 10 | SGS532085422123 | Couvre-pot | Disponible | Voir la pièce |
| 11 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 12 | SGN532151253 | Tuyau | Disponible | Voir la pièce |
| 13 | SGN532151254 | Réduction | Disponible | Voir la pièce |
| 14 | SGN000443006 | Levier | Disponible | Voir la pièce |
| 15 | SGN443900148 | Lever | Disponible | Voir la pièce |
| 16 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 17 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 18 | SGS532080302873 | Renforcement | Disponible | Voir la pièce |
| 19 | SGN309251515 | Vis | Disponible | Voir la pièce |
| 20 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN443612011 | Levier starter | Disponible | Voir la pièce |
| 22 | SGS532927442453 | Tuyau | Disponible | Voir la pièce |
| 23 | SGS532927442433 | Tuyau | Disponible | Voir la pièce |
| 24 | SGS532113402093 | Support | Disponible | Voir la pièce |
| 25 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 25 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 26 | SGN532151345 | Poulie | Disponible | Voir la pièce |
| 27 | SGN548241028 | Clip | Disponible | Voir la pièce |
| 28 | SGS532912962843 | Châssis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532974422493R | Couverture | Non reliée | |
| 2 | SGN532151635AR | Protection | Non reliée | |
| 3 | SGS532012402093R | Entretoise | Non reliée | |
| 4 | SGS532012402103R | Entretoise | Non reliée | |
| 5 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 5 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 5 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 6 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 7 | SGN283293221R | Etiquette | Non reliée | |
| 8 | SGN283293222R | Etiquette | Non reliée | |
| 9 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 10 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 11 | SGS532096342203R | Pivot | Non reliée | |
| 12 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 14 | SGS532974422443R | Support | Non reliée | |
| 15 | SGS532016252013R | Rouleau | Non reliée | |
| 16 | SGN324163038R | Roulement | Non reliée | |
| 17 | SGN311733080 | Bague de protection | Disponible | Voir la pièce |
| 18 | SGS532015412053R | Etrier | Non reliée | |
| 19 | SGS532974472823R | Châssis | Non reliée | |
| 20 | SGS532974422453R | Tunnel | Non reliée | |
| 21 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 22 | SGN311693003R | Insert | Non reliée | |
| 23 | SGS532014412143R | Interrupteur de fin de course | Non reliée | |
| 24 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 25 | SGN309503544 | Vis | Disponible | Voir la pièce |
| 26 | SGS532092202083 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN311733005 | Bague | Disponible | Voir la pièce |
| 28 | SGN532151506 | Couvercle | Disponible | Voir la pièce |
| 29 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 30 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 30 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 31 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 32 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 33 | SGS532974472723 | Tunnel | Disponible | Voir la pièce |
| 34 | SGS532986023763R | Joint | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472393 | Plateau de coupe | Non reliée | |
| 2 | SGS532913424393 | Support | Disponible | Voir la pièce |
| 3 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 4 | SGS532094212013 | Entretoise | Disponible | Voir la pièce |
| 5 | SGN309203525 | Vis | Disponible | Voir la pièce |
| 6 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 7 | SGS532985423963 | Plaque | Disponible | Voir la pièce |
| 8 | SGN532150836 | Poulie | Disponible | Voir la pièce |
| 9 | SGN532150165 | Poulie | Disponible | Voir la pièce |
| 10 | SGS532038128033 | Arbre | Disponible | Voir la pièce |
| 11 | SGS532038128023 | Arbre | Disponible | Voir la pièce |
| 12 | SGS532914412013 | Support | Disponible | Voir la pièce |
| 13 | SGS532094212013 | Entretoise | Disponible | Voir la pièce |
| 14 | SGN532150860 | Poulie | Disponible | Voir la pièce |
| 14 | SGN532150860 | Poulie | Disponible | Voir la pièce |
| 15 | SGS532098212403 | Flasque | Disponible | Voir la pièce |
| 16 | SGS532038523833 | Moyeu | Disponible | Voir la pièce |
| 17 | 68120041 | Pivot | Disponible | Voir la pièce |
| 18 | SGS532092207493 | Rondelle | Disponible | Voir la pièce |
| 19 | SGN309599008 | Vis | Disponible | Voir la pièce |
| 20 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 21 | SGS532050422103 | Lame left | Disponible | Voir la pièce |
| 21 | SGS532050422473 | Lame soufflante | Disponible | Voir la pièce |
| 21 | SGS532050422683 | Lame mulching | Disponible | Voir la pièce |
| 22 | SGS532050422113 | Lame right | Disponible | Voir la pièce |
| 22 | SGS532050422483 | Lame soufflante | Disponible | Voir la pièce |
| 22 | SGS532050422703R | Lame mulching | Non reliée | |
| 23 | SGS532092202133 | Rondelle | Disponible | Voir la pièce |
| 24 | SGN532940128 | Roue de coupe | Disponible | Voir la pièce |
| 25 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 25 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 26 | SGS532092207533 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN283292437 | Etiquette | Disponible | Voir la pièce |
| 28 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 29 | SGN532151373 | Capot courroie | Disponible | Voir la pièce |
| 30 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 31 | SGN272211006 | Courroie | Disponible | Voir la pièce |
| 32 | SGN272731239 | Courroie v | Disponible | Voir la pièce |
| 33 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 34 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 34 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 35 | SGN309203525 | Vis | Disponible | Voir la pièce |
| 36 | SGN309503577 | Vis | Disponible | Voir la pièce |
| 37 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 38 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 39 | SGN311726086 | Ressort | Disponible | Voir la pièce |
| 40 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 40 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 42 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 43 | SGS532098203373 | Joint | Disponible | Voir la pièce |
| 44 | SGS532014417363 | Pièdestal | Disponible | Voir la pièce |
| 45 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 46 | SGN273111057 | Bague | Disponible | Voir la pièce |
| 47 | SGN311120511 | Ecrou | Disponible | Voir la pièce |
| 48 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 49 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 50 | SGN311129522 | Ecrou | Disponible | Voir la pièce |
| 51 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 51 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 52 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 53 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 54 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 55 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 56 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 57 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 58 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 58 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 59 | SGS532114322063 | Collier | Disponible | Voir la pièce |
| 60 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 64 | - | N | Non reliée | |
| 67 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 68 | SGN311219503 | Rondelle | Disponible | Voir la pièce |
| 69 | SGS532980422523 | Protection | Disponible | Voir la pièce |
| 70 | SGN273192062 | Deflecteur | Disponible | Voir la pièce |
| 71 | SGS532113412143 | Support | Disponible | Voir la pièce |
| 72 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 73 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 74 | SGN532151195 | Poignee | Disponible | Voir la pièce |
| 75 | SGS532980412013 | Levier | Disponible | Voir la pièce |
| 76 | SGN315231267 | Ressort | Disponible | Voir la pièce |
| 77 | SGN283293263R | Etiquette | Non reliée | |
| 78 | SGN315238008 | Goupille élastique | Disponible | Voir la pièce |
| 79 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
| 80 | SGN311219529R | Rondelle | Non reliée | |
| 81 | SGS532113402743 | Support | Disponible | Voir la pièce |
| 82 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 83 | SGN309578546 | Vis | Disponible | Voir la pièce |
| 84 | SGS532013322063 | Pied | Disponible | Voir la pièce |
| 85 | SGN309599012 | Vis | Disponible | Voir la pièce |
| 86 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 87 | SGN324162101 | Roulement | Disponible | Voir la pièce |
| 88 | SGN311219528 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151570R | Capot | Non reliée | |
| 2 | SGN347411004 | Ampoule | Disponible | Voir la pièce |
| 3 | SGN341271169 | Ampoule | Disponible | Voir la pièce |
| 4 | SGN443953007 | Cable (Douille) | Disponible | Voir la pièce |
| 5 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 6 | SGN321841087 | Bouchon | Disponible | Voir la pièce |
| 7 | SGN315231203 | Ressort | Disponible | Voir la pièce |
| 8 | SGN309578554 | Vis | Disponible | Voir la pièce |
| 9 | SGS532918452013 | Pare-chocs | Disponible | Voir la pièce |
| 10 | SGS532013102143 | Barre de securité | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130026 | Reservoir | Disponible | Voir la pièce |
| 2 | SGS532013422073R | Support réservoir | Non reliée | |
| 3 | SGS532013425133 | Support | Disponible | Voir la pièce |
| 4 | SGN321841017 | Bouchon | Disponible | Voir la pièce |
| 5 | SGS532986018003 | Tuyau | Disponible | Voir la pièce |
| 6 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 7 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 8 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN309503574 | Vis | Disponible | Voir la pièce |
| 10 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN273121038 | Bague | Disponible | Voir la pièce |
| 12 | - | N | Non reliée | |
| 13 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 14 | SGN273192018R | Bande | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN722643024 | Boite | Disponible | Voir la pièce |
| 2 | SGS532037322233 | Crochet | Disponible | Voir la pièce |
| 3 | SGS532113402693 | Support | Disponible | Voir la pièce |
| 4 | SGS532980442663 | Levier | Disponible | Voir la pièce |
| 5 | SGN532151364 | Tuyau | Disponible | Voir la pièce |
| 5 | SGN532151364 | Tuyau | Disponible | Voir la pièce |
| 6 | SGN315231240 | Ressort | Disponible | Voir la pièce |
| 7 | SGS532980364823 | Bras | Disponible | Voir la pièce |
| 8 | SGS532980422483 | Tuyau | Disponible | Voir la pièce |
| 9 | SGN532151568R | Pedale | Non reliée | |
| 9 | SGN532151568R | Pedale | Non reliée | |
| 10 | SGN273151013 | Couvercle | Disponible | Voir la pièce |
| 12 | SGN532991052 | Transmission K46 | Disponible | Voir la pièce |
| 13 | SGS532090164473 | Vis | Disponible | Voir la pièce |
| 14 | SGS532113408693 | Support | Disponible | Voir la pièce |
| 15 | SGS532113408703 | Support | Disponible | Voir la pièce |
| 16 | SGS532113412043 | Support | Disponible | Voir la pièce |
| 17 | SGN532150724 | Levier | Disponible | Voir la pièce |
| 18 | SGS532113403913 | Support | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 20 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 21 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 22 | SGN311733004 | Circlip | Disponible | Voir la pièce |
| 23 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 24 | SGN532151365 | Tige | Disponible | Voir la pièce |
| 25 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 26 | SGN309501573R | Vis | Non reliée | |
| 27 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 28 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 29 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 30 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 31 | SGS532980463483 | Pedale | Disponible | Voir la pièce |
| 32 | SGN311733006 | Bague | Disponible | Voir la pièce |
| 33 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 34 | SGS532980365403 | Pedale de frein | Disponible | Voir la pièce |
| 35 | SGS532980442653 | Pedale de frein | Disponible | Voir la pièce |
| 36 | SGN442073017 | Angulaire | Disponible | Voir la pièce |
| 37 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 38 | SGN442073018 | Ecrou | Disponible | Voir la pièce |
| 39 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 40 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 41 | SGN321841094 | Cruise control | Disponible | Voir la pièce |
| 42 | SGN443900150 | Levier | Disponible | Voir la pièce |
| 43 | SGN443900151 | Support | Disponible | Voir la pièce |
| 44 | SGN323721006 | Bague | Disponible | Voir la pièce |
| 45 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 46 | SGN309578510 | Vis | Disponible | Voir la pièce |
| 47 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 48 | SGS532097412053 | Ressort | Disponible | Voir la pièce |
| 49 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 50 | SGN315238058 | Goupille | Disponible | Voir la pièce |
| 51 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 52 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 53 | SGN311726099 | Clavette | Disponible | Voir la pièce |
| 54 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 55 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 56 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 57 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 58 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 59 | SGS532113408683 | Support | Disponible | Voir la pièce |
| 60 | SGN283292192 | Etiquette | Disponible | Voir la pièce |
| 61 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 62 | SGN283293028 | Etiquette | Disponible | Voir la pièce |
| 63 | SGN283293029 | Etiquette | Disponible | Voir la pièce |
| 64 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 65 | SGS532014402173 | Support | Disponible | Voir la pièce |
| 66 | SGS532014412013 | Couvercle | Disponible | Voir la pièce |
| 67 | SGN309578507 | Pulley (engine) | Disponible | Voir la pièce |
| 68 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 69 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 70 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 71 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 71 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 71 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 72 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 72 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 73 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 74 | SGN442073016 | Bague | Disponible | Voir la pièce |
| 75 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 76 | SGN315231161 | Ressort | Disponible | Voir la pièce |
| 77 | SGN532940165 | Roue arrière | Disponible | Voir la pièce |
| 78 | SGN325111023 | Bandage roue | Disponible | Voir la pièce |
| 79 | SGN274161024 | Bandage | Disponible | Voir la pièce |
| 80 | SGS532195203503 | Entretoise | Disponible | Voir la pièce |
| 81 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 82 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 82 | SGN309543506 | Vis | Disponible | Voir la pièce |

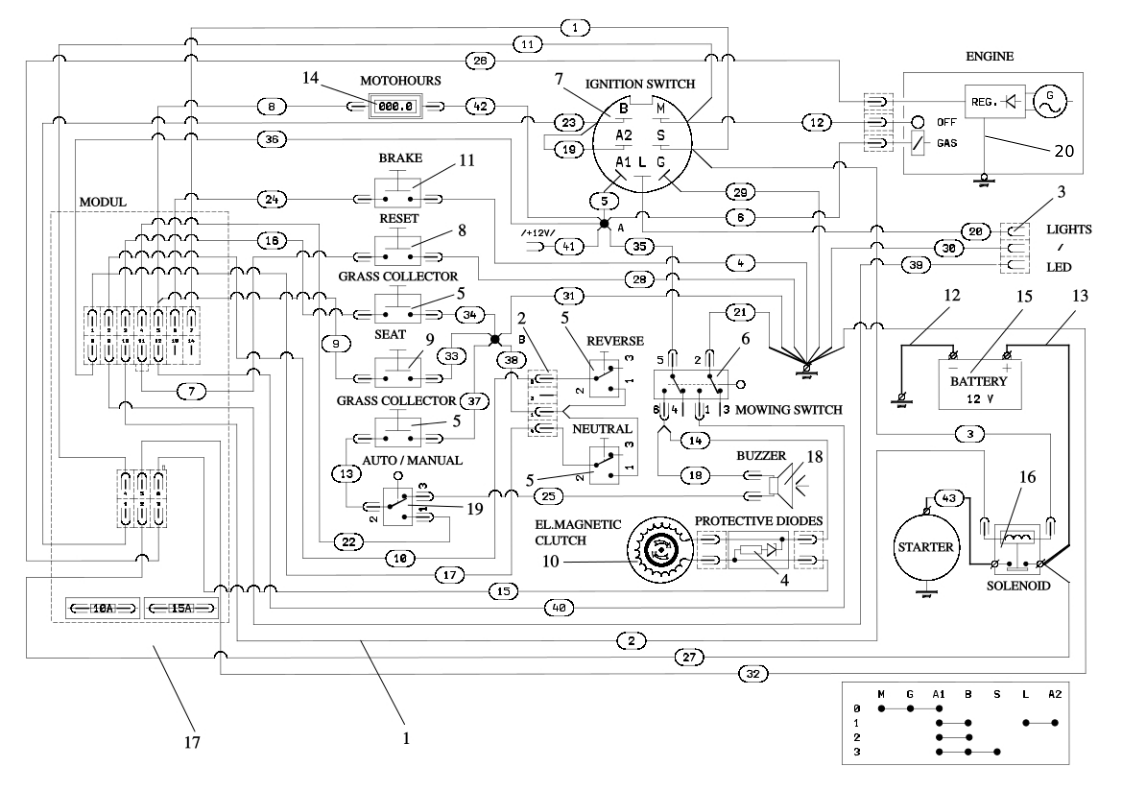

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN341271186 | Cablage | Disponible | Voir la pièce |
| 2 | SGN341271193 | Cable | Disponible | Voir la pièce |
| 3 | SGN341271169 | Ampoule | Disponible | Voir la pièce |
| 4 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 6 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 7 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 8 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 9 | SGN345359005 | Micro-interrupteur | Disponible | Voir la pièce |
| 10 | SGN532151196 | Embrayage | Disponible | Voir la pièce |
| 11 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 12 | SGN341271021 | Conducteur | Disponible | Voir la pièce |
| 13 | SGN341271172 | Cable complet | Disponible | Voir la pièce |
| 14 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 15 | SGN345359005 | Micro-interrupteur | Disponible | Voir la pièce |
| 16 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 17 | SGN341271187 | Carte electronique | Disponible | Voir la pièce |
| 18 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 19 | - | N | Non reliée |

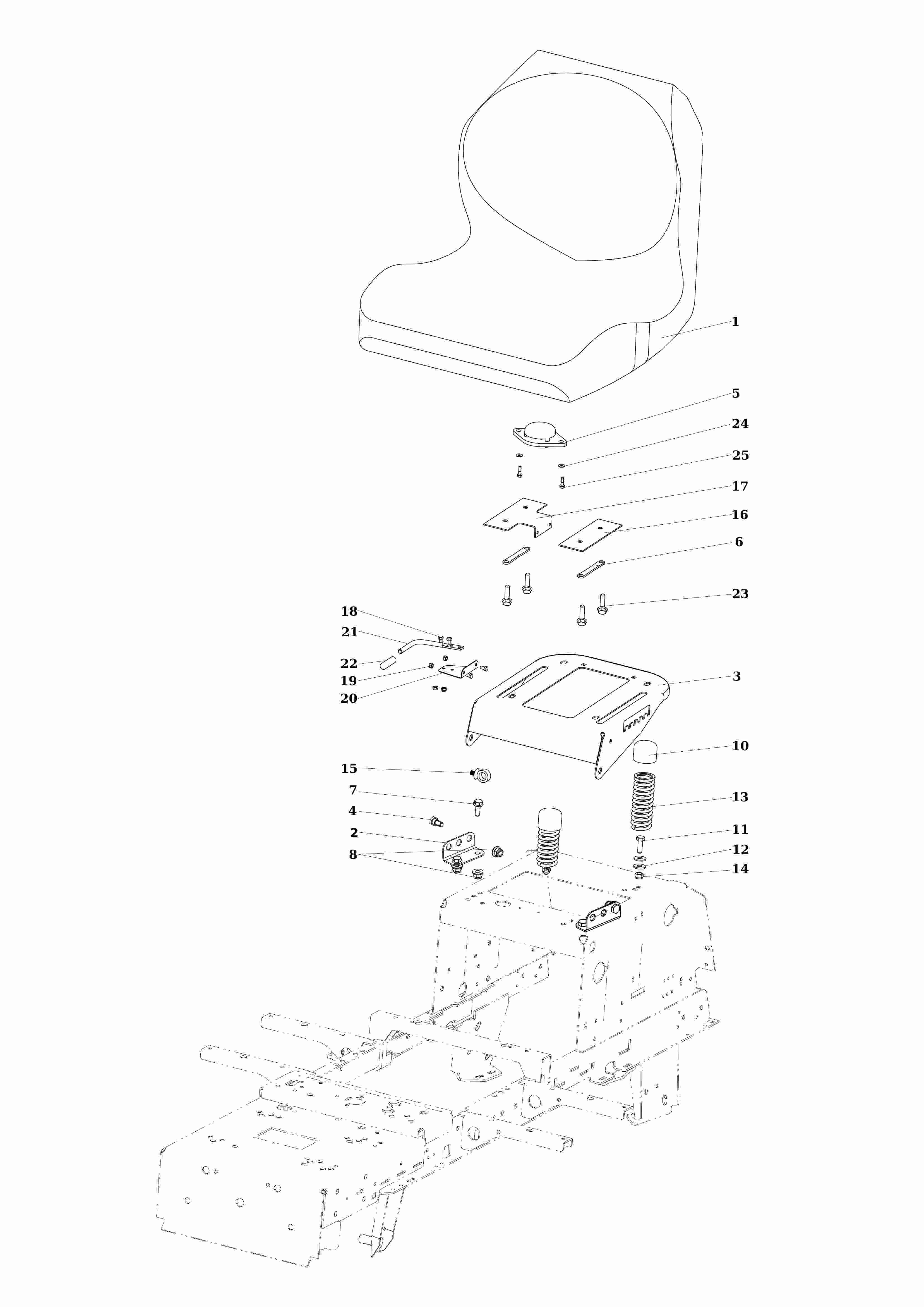

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68120024 | Siege compl. | Disponible | Voir la pièce |
| 2 | SGS532113402403B | Support | Non reliée | |
| 3 | SGS532018474683 | Support siege | Disponible | Voir la pièce |
| 4 | SGN309599012 | Vis | Disponible | Voir la pièce |
| 5 | SGN532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 6 | SGS532092322053 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 8 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 10 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 11 | SGN309503544 | Vis | Disponible | Voir la pièce |
| 12 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN315231274 | Ressort | Disponible | Voir la pièce |
| 14 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 16 | SGS532113302013 | Plaquette | Disponible | Voir la pièce |
| 17 | SGS532113402073 | Plaquette | Disponible | Voir la pièce |
| 18 | SGN309203545 | Vis | Disponible | Voir la pièce |
| 19 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 20 | SGS532097402283 | Ressort | Disponible | Voir la pièce |
| 21 | SGN532151356 | Tige | Disponible | Voir la pièce |
| 22 | SGN532150209 | Couvercle | Disponible | Voir la pièce |
| 23 | SGN309578540 | Vis | Disponible | Voir la pièce |
| 24 | SGN311212515 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN309315015 | Vis | Disponible | Voir la pièce |

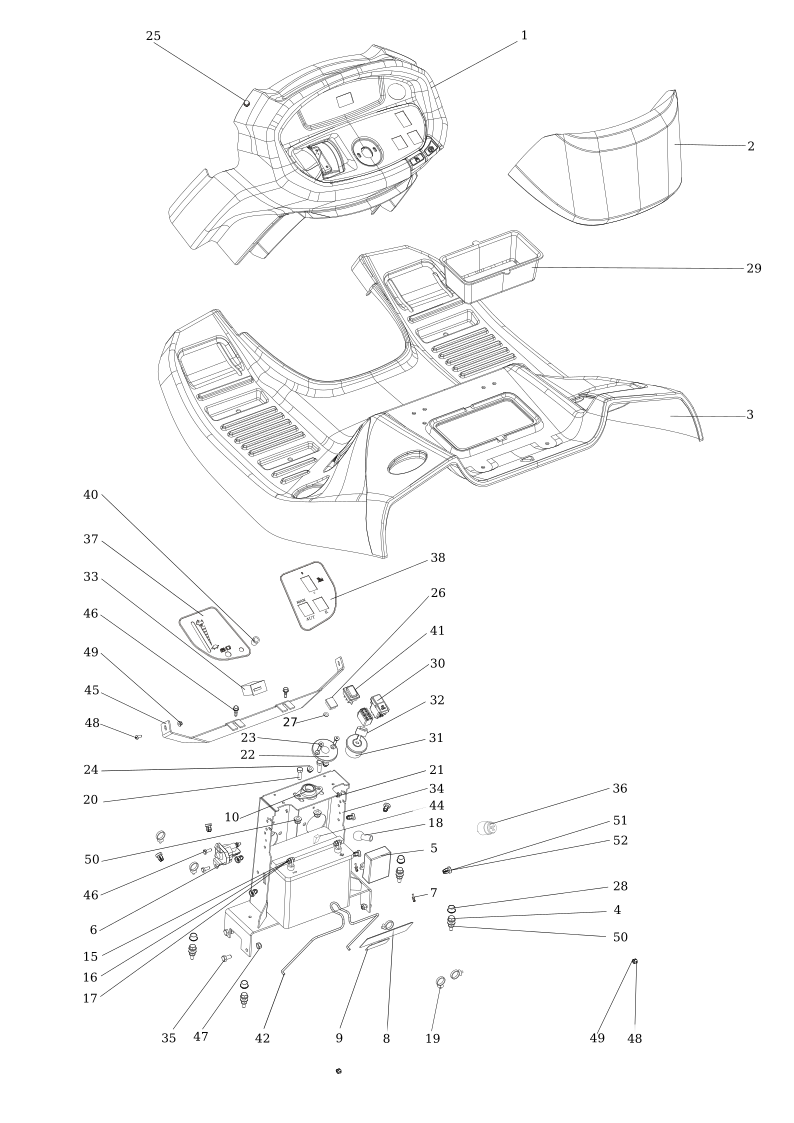

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151572 | Panneau | Disponible | Voir la pièce |
| 2 | SGN532151573 | Capot batterie | Disponible | Voir la pièce |
| 3 | SGN532151574 | Plancher | Disponible | Voir la pièce |
| 4 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 5 | SGN341271187 | Carte electronique | Disponible | Voir la pièce |
| 6 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 7 | SGN532151116 | Rivet | Disponible | Voir la pièce |
| 8 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 9 | SGN283293023 | Etiquette | Disponible | Voir la pièce |
| 10 | SGN324196022 | Roulement | Disponible | Voir la pièce |
| 15 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 16 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | SGN273125006 | Couvercle | Disponible | Voir la pièce |
| 19 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 20 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 21 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 22 | SGN321841069 | Bague | Disponible | Voir la pièce |
| 23 | SGN309578503 | Vis | Disponible | Voir la pièce |
| 24 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN273192066R | Bandage | Non reliée | |
| 26 | SGN321841085 | Fermeture | Disponible | Voir la pièce |
| 27 | SGN273111038 | Bague | Disponible | Voir la pièce |
| 28 | SGN532151032 | Vis | Disponible | Voir la pièce |
| 29 | SGN532151194 | Boite | Disponible | Voir la pièce |
| 30 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 31 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 32 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 33 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 34 | SGS532916422013 | Couvercle | Disponible | Voir la pièce |
| 35 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 36 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 37 | SGN283293256 | Etiquette | Disponible | Voir la pièce |
| 38 | SGN283293257 | Etiquette | Disponible | Voir la pièce |
| 40 | SGN443312023 | Lumière | Disponible | Voir la pièce |
| 41 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 42 | SGN532151900R | Câble | Non reliée | |
| 44 | SGN321841093 | Flasque | Disponible | Voir la pièce |
| 45 | SGS532113422063 | Support | Disponible | Voir la pièce |
| 46 | SGN309578546 | Vis | Disponible | Voir la pièce |
| 46 | SGN309578546 | Vis | Disponible | Voir la pièce |
| 47 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 48 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 48 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 49 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 49 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 51 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 52 | SGN532150904 | Goujon | Disponible | Voir la pièce |

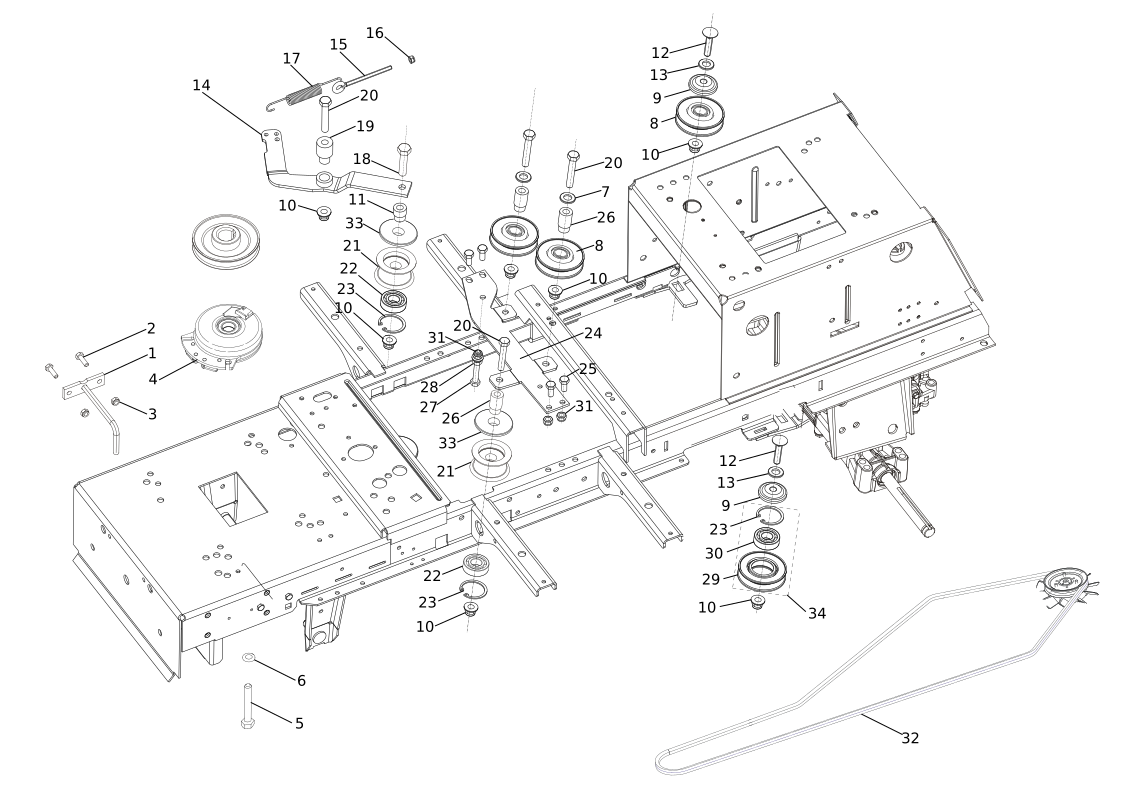

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532936362273 | Collier | Disponible | Voir la pièce |
| 2 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 3 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN532151196 | Embrayage | Disponible | Voir la pièce |
| 5 | SGN309579511 | Vis | Disponible | Voir la pièce |
| 6 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 7 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 8 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 9 | SGN532151119 | Protection | Disponible | Voir la pièce |
| 9 | SGN532151119 | Protection | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 11 | SGS532094214533 | Poulie | Disponible | Voir la pièce |
| 12 | SGN309019531 | Vis | Disponible | Voir la pièce |
| 12 | SGN309019531 | Vis | Disponible | Voir la pièce |
| 13 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 14 | SGS532913323073 | Etrier | Disponible | Voir la pièce |
| 15 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 16 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | SGN315231270 | Ressort | Disponible | Voir la pièce |
| 18 | SGN309203544 | Vis | Disponible | Voir la pièce |
| 19 | SGS532094216023 | Bague | Disponible | Voir la pièce |
| 20 | SGN309503577 | Vis | Disponible | Voir la pièce |
| 20 | SGN309503577 | Vis | Disponible | Voir la pièce |
| 20 | SGN309503577 | Vis | Disponible | Voir la pièce |
| 21 | SGN532151361 | Poulie | Disponible | Voir la pièce |
| 21 | SGN532151361 | Poulie | Disponible | Voir la pièce |
| 22 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 22 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 23 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 23 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 23 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 24 | SGS532113422033 | Support | Disponible | Voir la pièce |
| 25 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 26 | SGS532094214173 | Bague | Disponible | Voir la pièce |
| 26 | SGS532094214173 | Bague | Disponible | Voir la pièce |
| 27 | SGN309501536 | Vis | Disponible | Voir la pièce |
| 28 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 29 | SGS532033252063R | Poulie | Non reliée | |
| 30 | SGN32416210R | Roulement | Non reliée | |
| 31 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN272731254 | Courroie | Non reliée | |
| 33 | SGN532151639 | Protection | Non reliée | |
| 33 | SGN532151639 | Protection | Non reliée | |
| 34 | SGS532986024713R | Jeu poulie | Non reliée |
