Vue Éclatée Transmission EMAK HT2-D

Retrouvez les pièces détachées, références et repères disponibles pour Transmission EMAK HT2-D.

Pièces de la vue éclatée

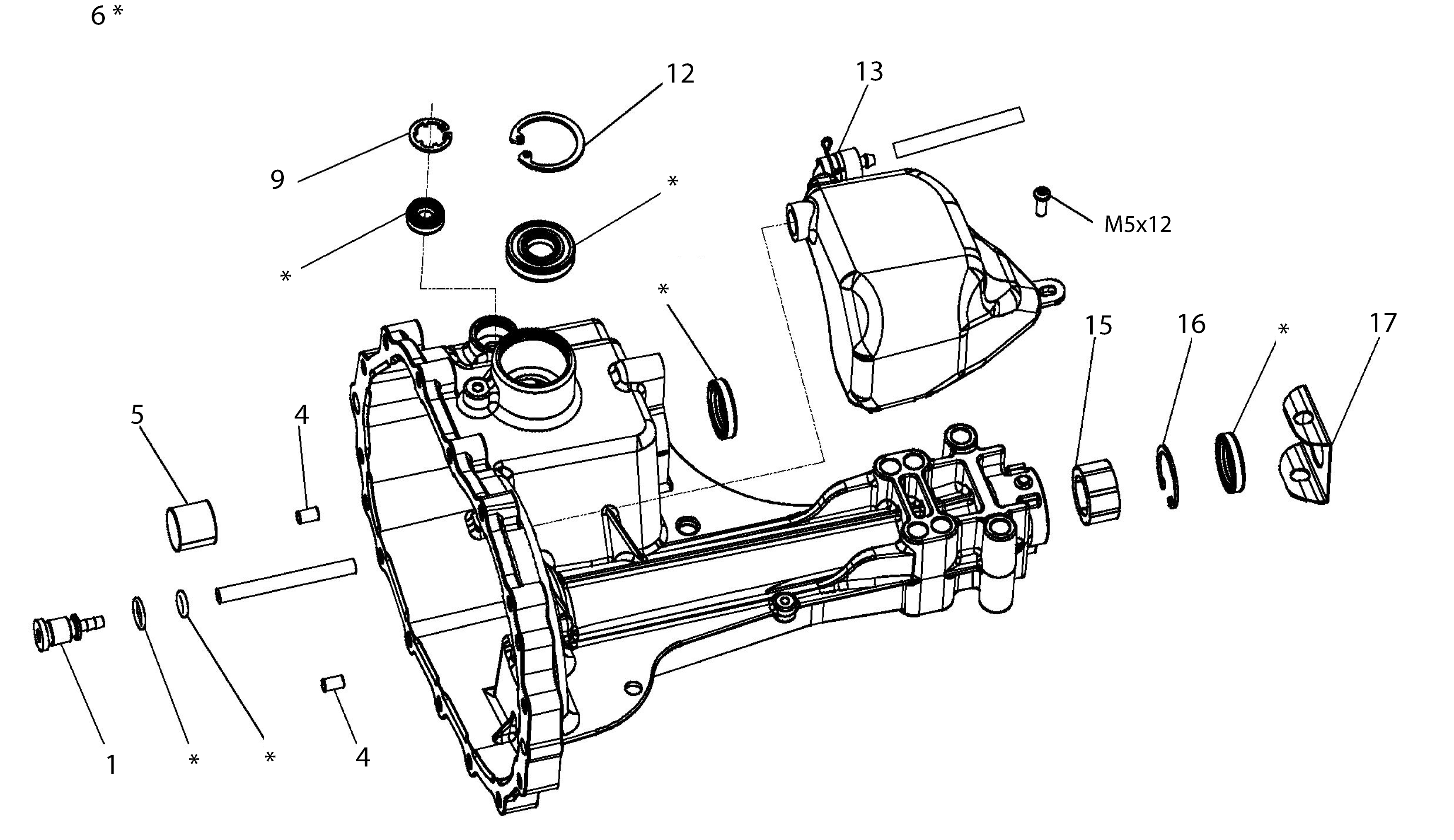

Repère	Référence	Désignation	Disponibilité
1	L66152974	Soupape	Non reliée
4	L66152975	Pivot	Non reliée
4	L66152975	Pivot	Non reliée
5	L66152976	Bague	Non reliée
6	68130350	Kit joints	Non reliée
6	68130350	Kit joints	Non reliée
6	68130350	Kit joints	Non reliée
6	68130350	Kit joints	Non reliée
6	68130350	Kit joints	Non reliée
6	68130350	Kit joints	Non reliée
6	68130350	Kit joints	Non reliée
9	L66152977	Anneau ressort	Non reliée
12	L66152978	Bague seeger	Non reliée
13	L66152979	Reservoir	Non reliée
15	L66152980	Bague	Non reliée
16	L66152981	Bague seeger	Non reliée
17	L66152982	Plaque de fixation	Non reliée

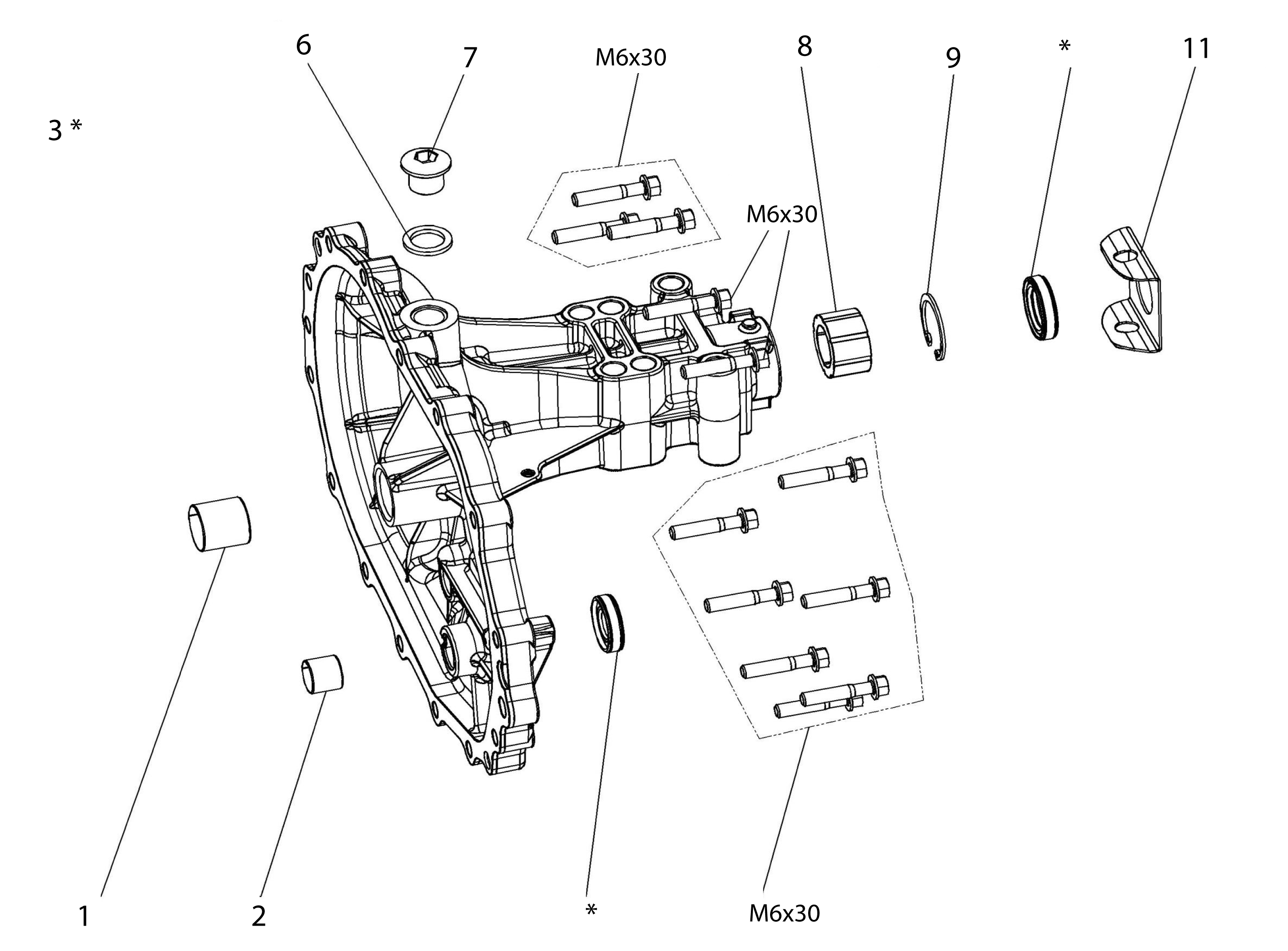

Repère	Référence	Désignation	Disponibilité
1	L66152976	Bague	Non reliée
2	L66152983	Bague	Non reliée
3	68130350	Kit joints	Non reliée
3	68130350	Kit joints	Non reliée
3	68130350	Kit joints	Non reliée
6	L66152984	Rondelle	Non reliée
7	L66152985	Bouchon huile	Non reliée
8	L66152980	Bague	Non reliée
9	L66152981	Bague seeger	Non reliée
11	L66152982	Plaque de fixation	Non reliée

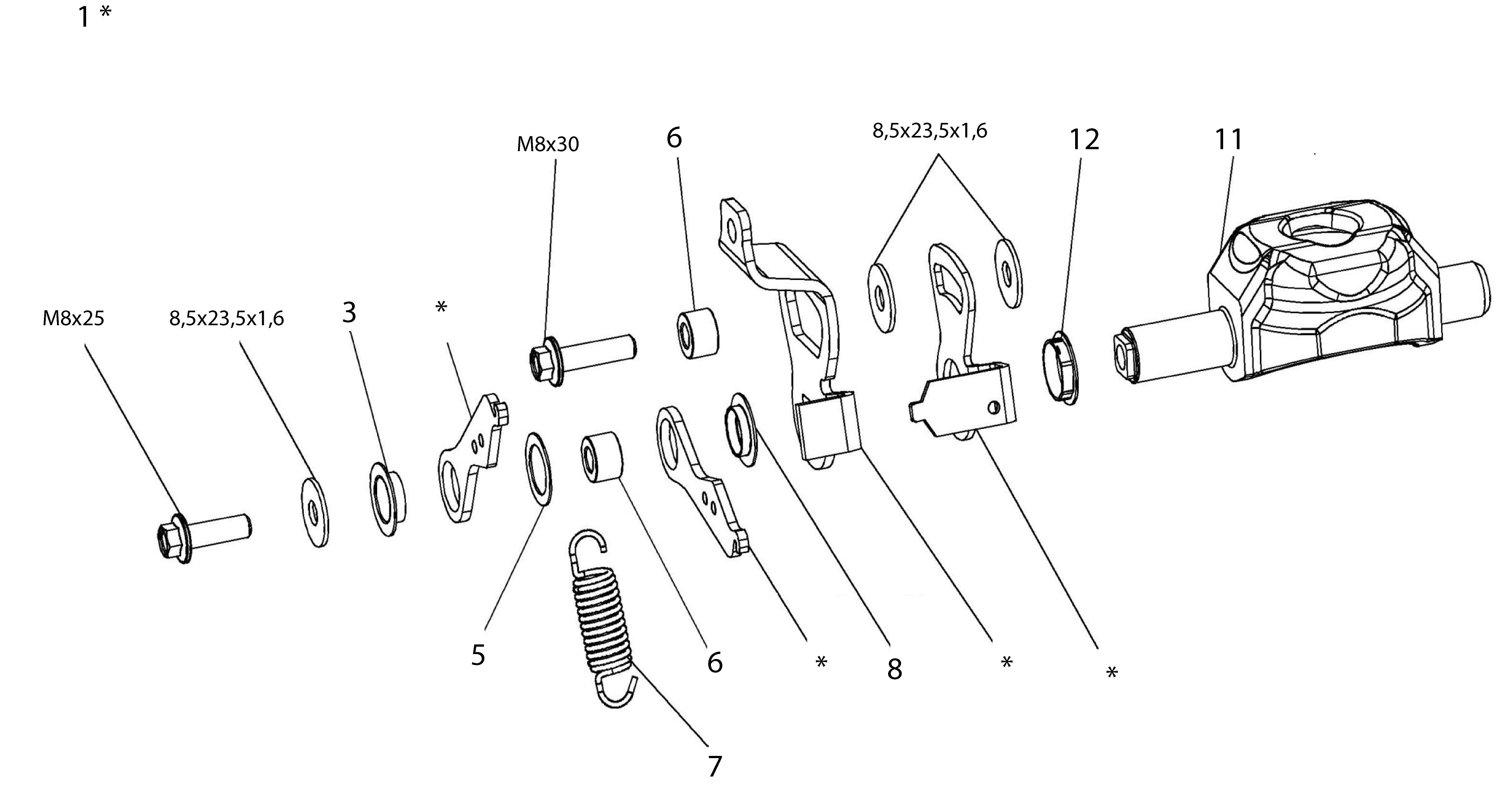

Repère	Référence	Désignation	Disponibilité
1	68130352	Kit de levier de réglage	Non reliée
1	68130352	Kit de levier de réglage	Non reliée
1	68130352	Kit de levier de réglage	Non reliée
1	68130352	Kit de levier de réglage	Non reliée
1	68130352	Kit de levier de réglage	Non reliée
3	L66152986	Rondelle	Non reliée
5	L66152987	Rondelle	Non reliée
6	L66152988	Entretoise	Non reliée
6	L66152988	Entretoise	Non reliée
7	L66152989	Ressort	Non reliée
8	L66152990	Rondelle	Non reliée
11	L66152991	Plateau	Non reliée
12	L66152992	Rondelle	Non reliée

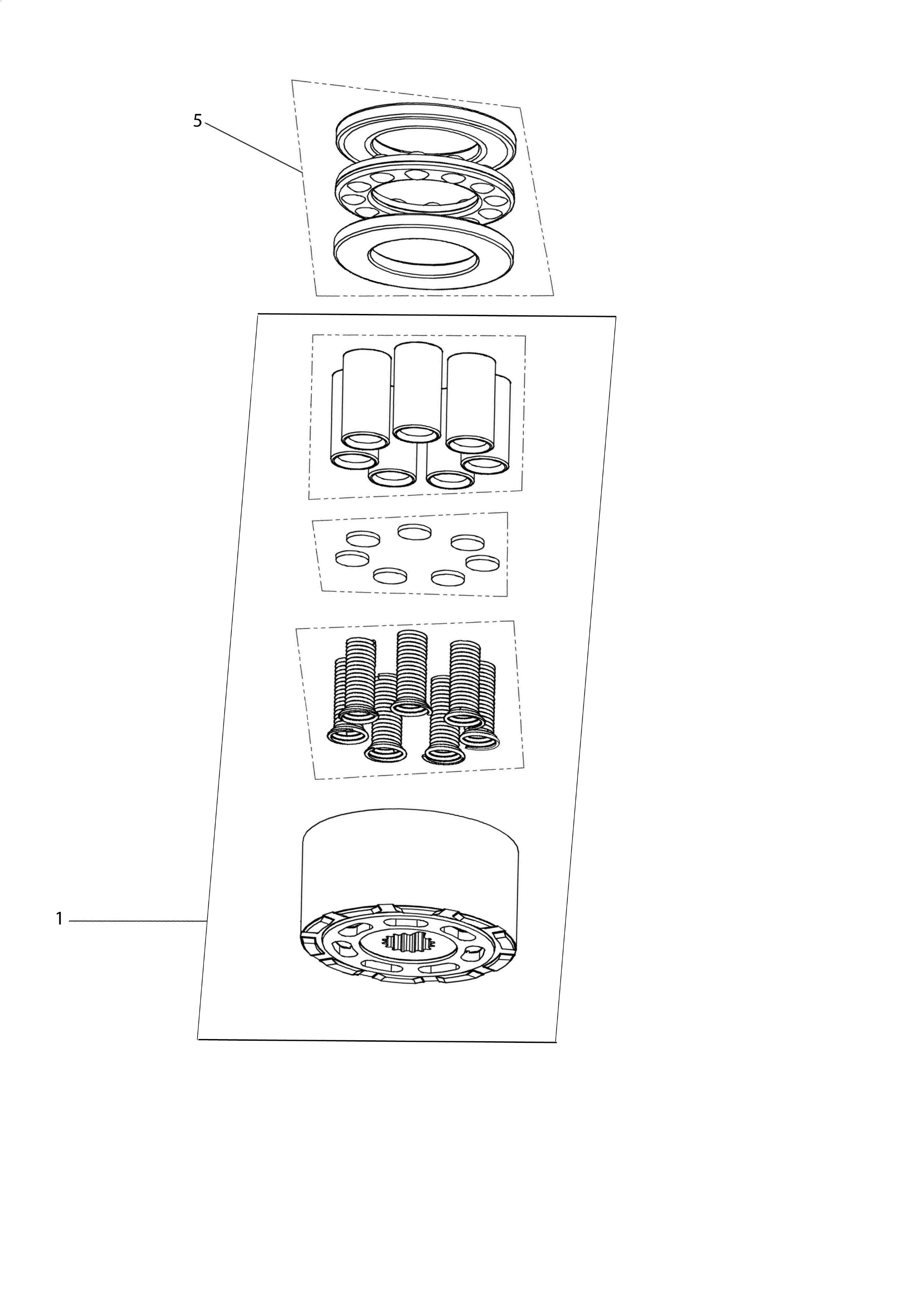

Repère	Référence	Désignation	Disponibilité
1	L66153031	Kit de vérin hydraulique	Non reliée
5	L66152993	Roulement	Non reliée

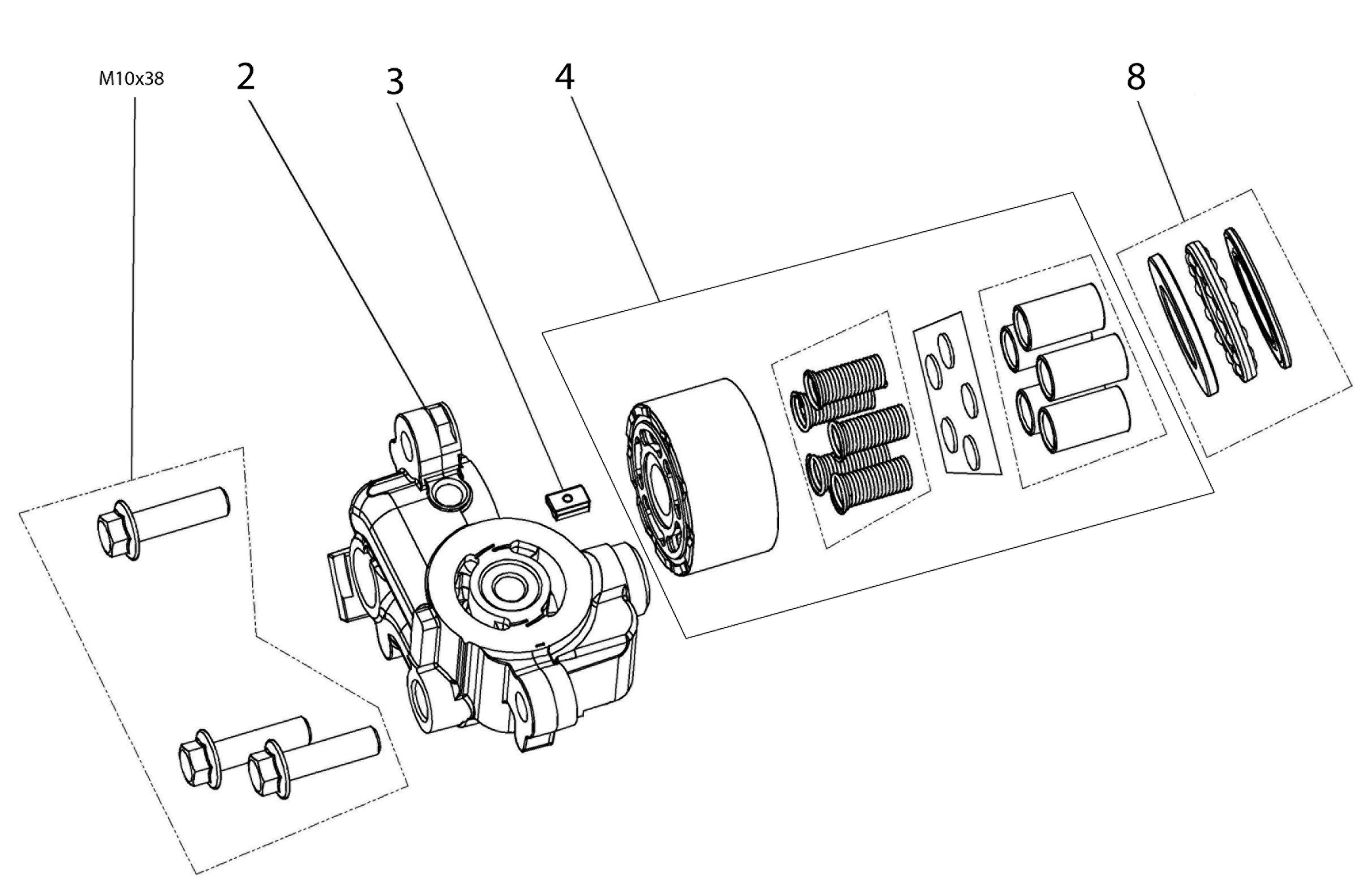

Repère	Référence	Désignation	Disponibilité
2	L66153032	Ensemble corps de pompe	Non reliée
3	L66152994	Clavette	Non reliée
4	L66153033	kit de vérin hydraulique	Non reliée
8	L66152995	Roulement	Non reliée

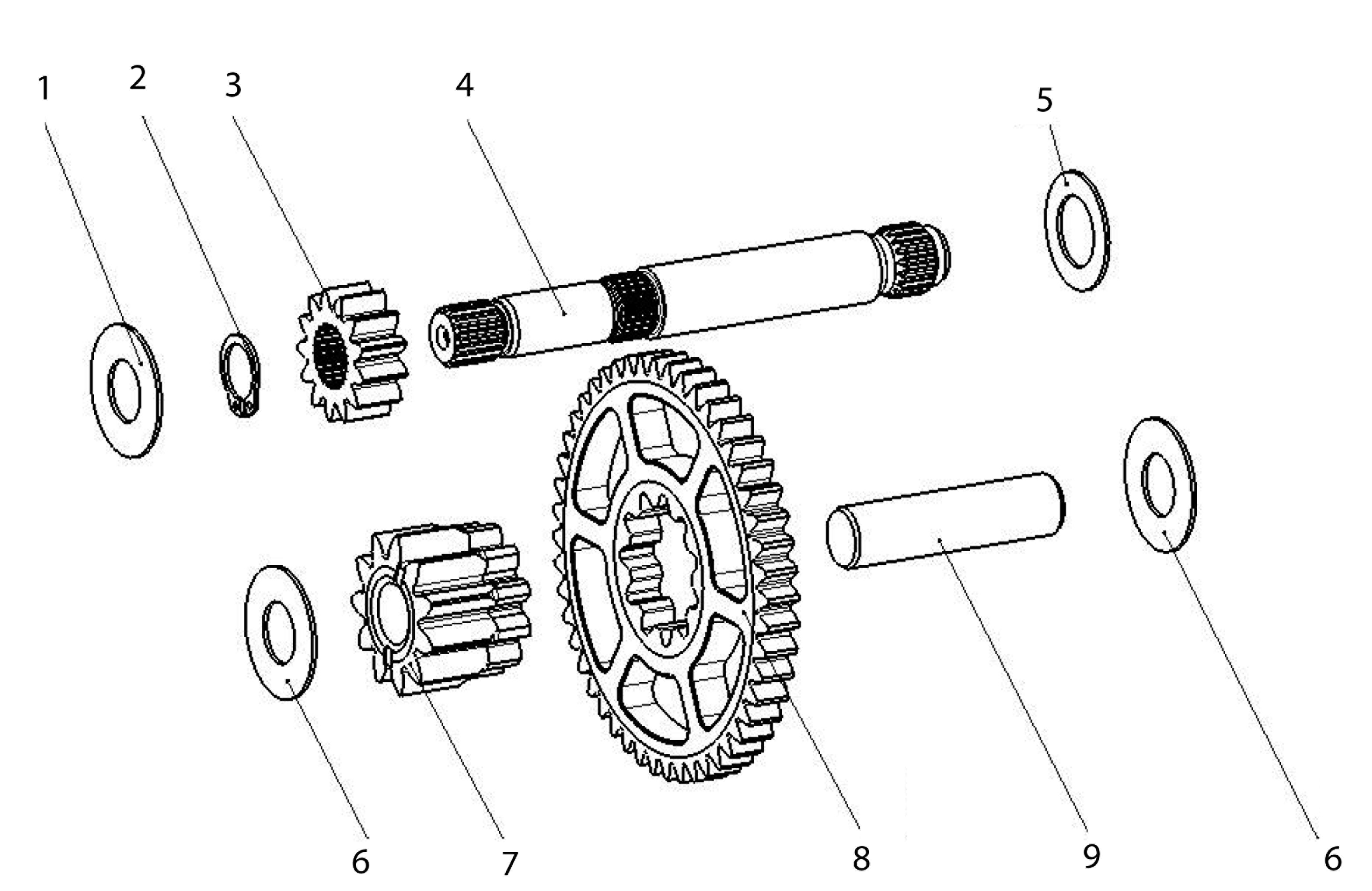

Repère	Référence	Désignation	Disponibilité
1	L66152996	Rondelle	Non reliée
2	L66152997	Bague seeger	Non reliée
3	L66152998	Engrenage	Non reliée
4	L66152999	Arbre	Non reliée
5	L66153000	Rondelle	Non reliée
6	L66153001	Rondelle	Non reliée
6	L66153001	Rondelle	Non reliée
7	L66153002	Engrenage	Non reliée
8	L66153003	Engrenage	Non reliée
9	L66153004	Double arbre	Non reliée

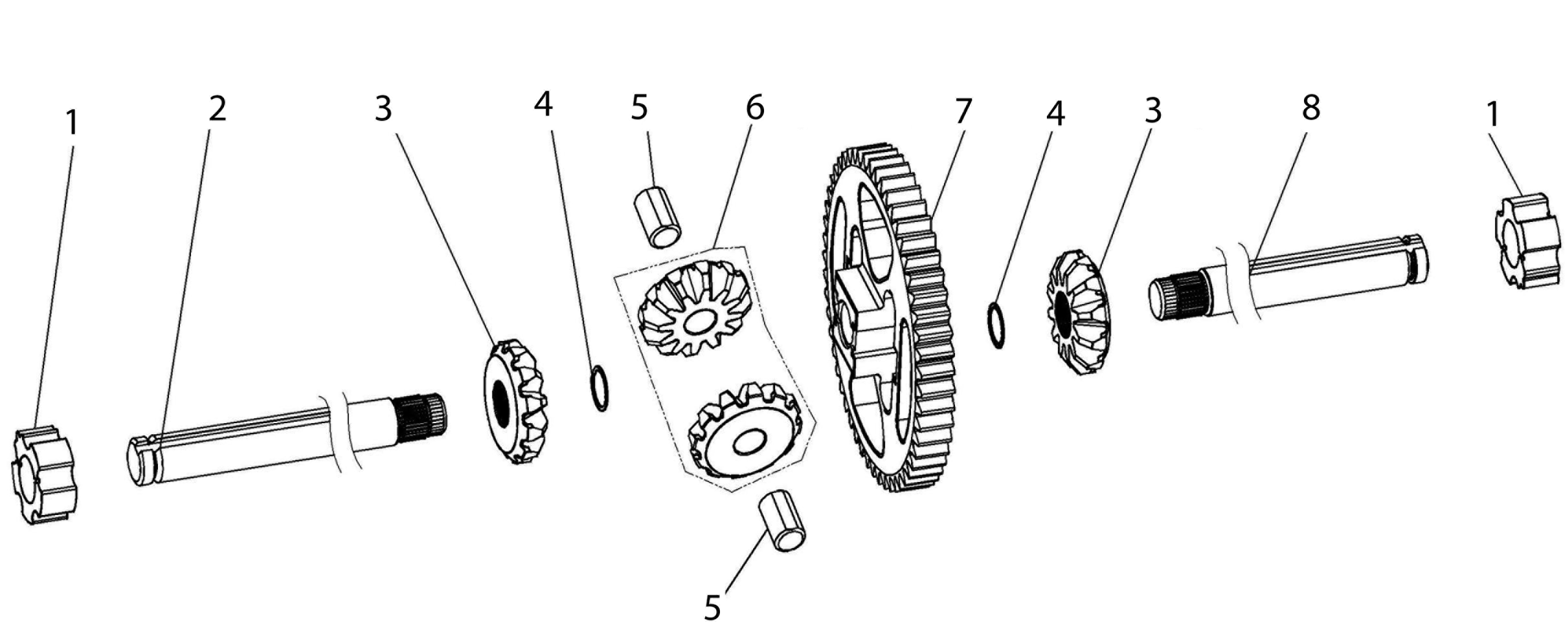

Repère	Référence	Désignation	Disponibilité
1	L66153005	Bague	Non reliée
1	L66153005	Bague	Non reliée
2	L66153006	Demi-essieu dx	Non reliée
3	L66153007	Engrenage	Non reliée
3	L66153007	Engrenage	Non reliée
4	L66153008	Bague seeger	Non reliée
4	L66153008	Bague seeger	Non reliée
5	L66153009	Arbre	Non reliée
6	L66153010	Engrenage conique	Non reliée
7	L66153011	Couronne dentée	Non reliée
8	L66153012	Demi-essieu sx	Non reliée

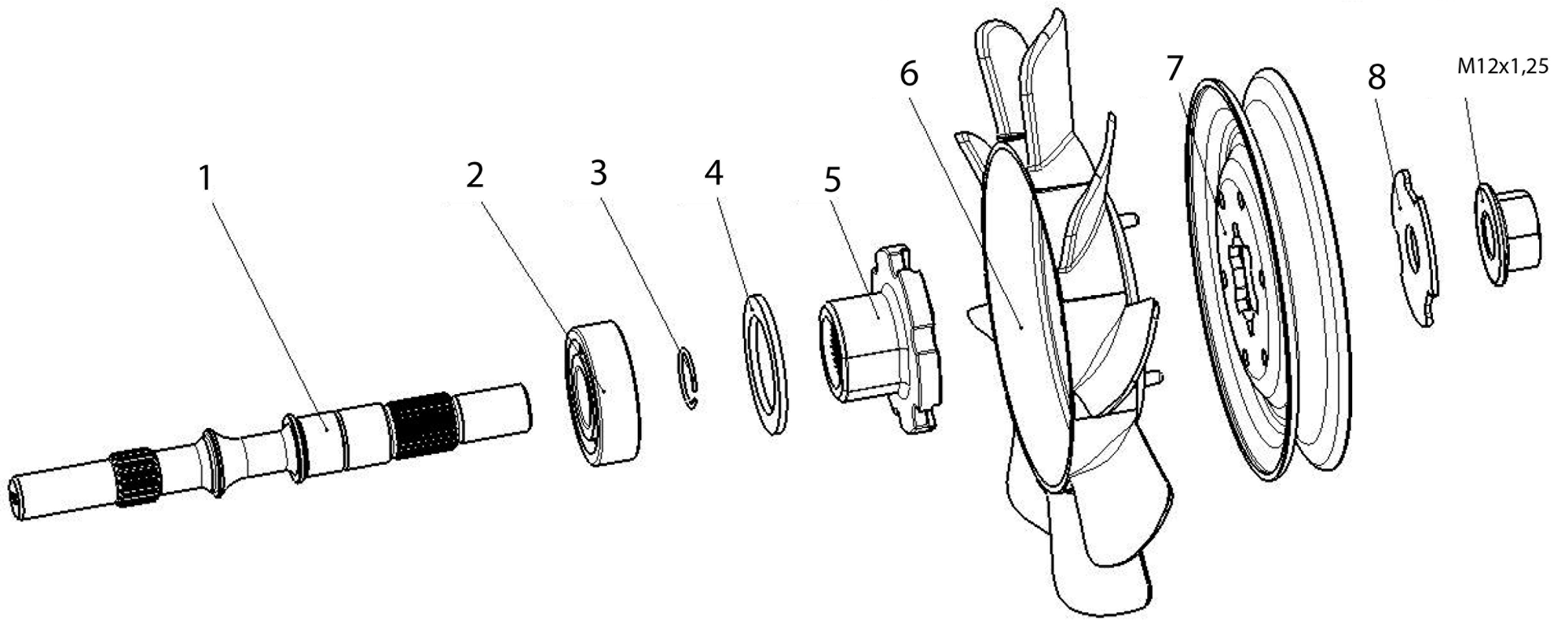

Repère	Référence	Désignation	Disponibilité
1	L66153013	Arbre	Non reliée
2	L66150657	Roulement	Disponible	Voir la pièce
3	L66153014	Bague seeger	Non reliée
4	L66153015	Rondelle	Non reliée
5	L66153016	Flasque	Non reliée
6	L66153017	Ventilateur	Non reliée
7	L66153018	Poulie	Non reliée
8	L66153019	Rondelle	Non reliée

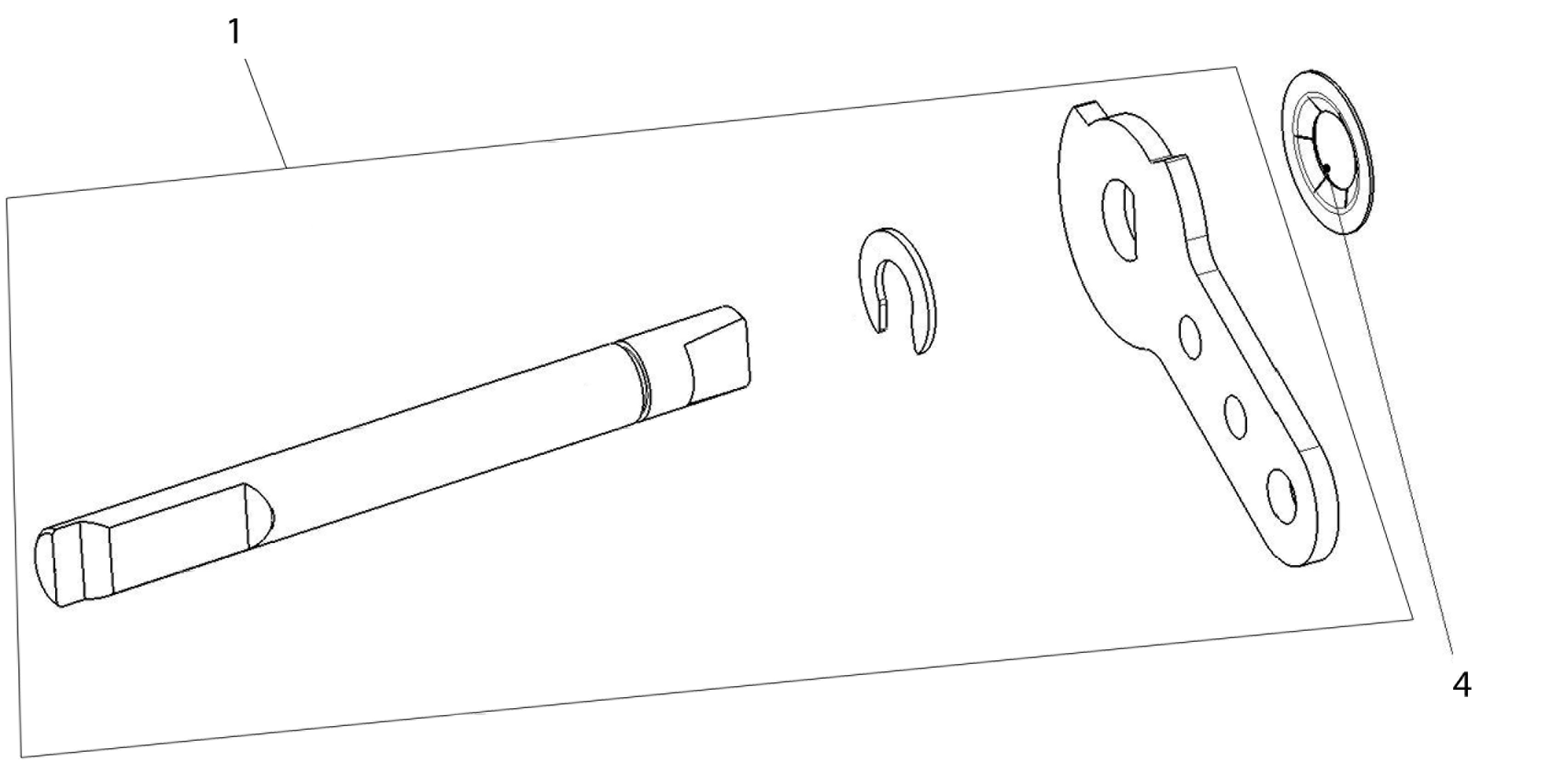

Repère	Référence	Désignation	Disponibilité
1	68130351	Kit levier	Non reliée
4	L66153020	Rondelle	Non reliée

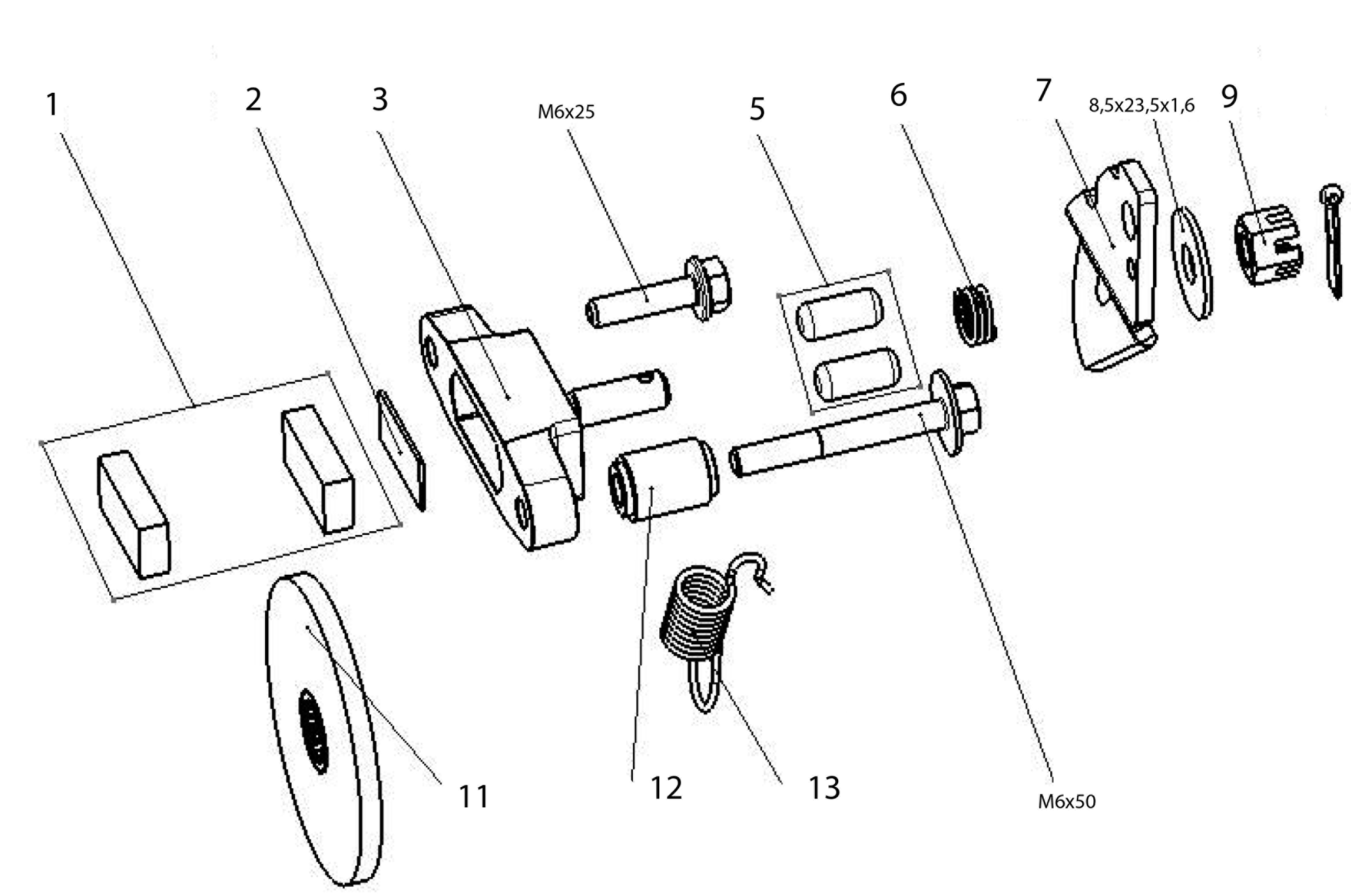

Repère	Référence	Désignation	Disponibilité
1	L66153021	Bouchon	Non reliée
2	L66153022	Epaisseur	Non reliée
3	L66153023	Siege	Non reliée
5	L66153024	Pivot	Non reliée
6	L66153025	Ressort	Non reliée
7	L66153026	Bras frein	Non reliée
9	L66153027	Ecrou	Non reliée
11	L66153028	Disque	Non reliée
12	L66153029	Bague	Non reliée
13	L66153030	Ressort	Non reliée
