Vue Éclatée Moteur K1250 (EURO5)
Retrouvez les pièces détachées, références et repères disponibles pour Moteur K1250 (EURO5).

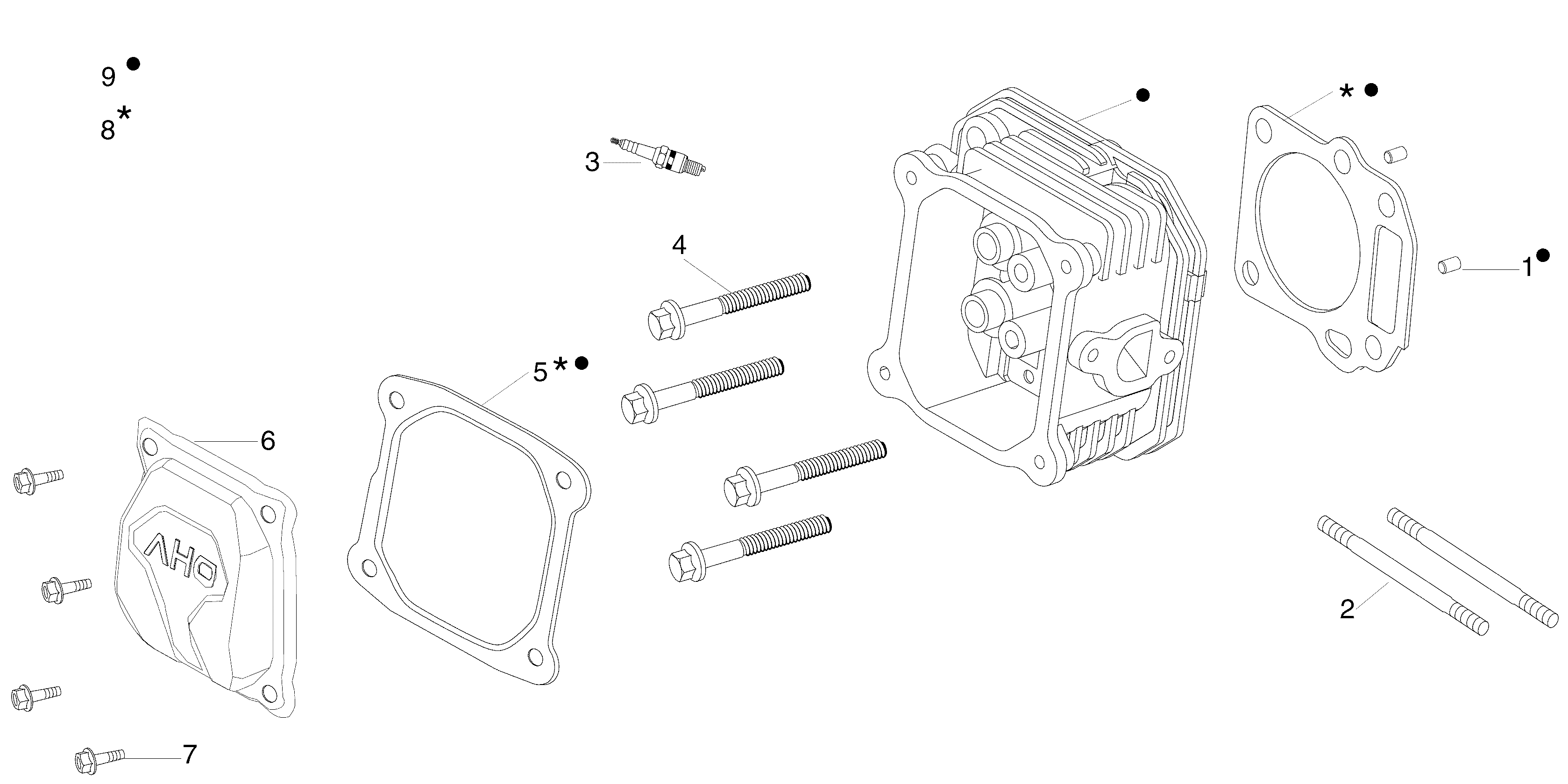

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150654 | Pivot | Disponible | Voir la pièce |
| 2 | L66150822 | Goujon | Disponible | Voir la pièce |
| 3 | 3055122R | Bougie | Non reliée | |
| 4 | L66150818 | Boulon | Disponible | Voir la pièce |
| 5 | L66151483 | Jeu couvercle | Non reliée | |
| 6 | L66150750 | Couvercle | Disponible | Voir la pièce |
| 7 | L66150393 | Vis | Disponible | Voir la pièce |
| 8 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 8 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 8 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 9 | L66151180 | Tête cylindre | Disponible | Voir la pièce |

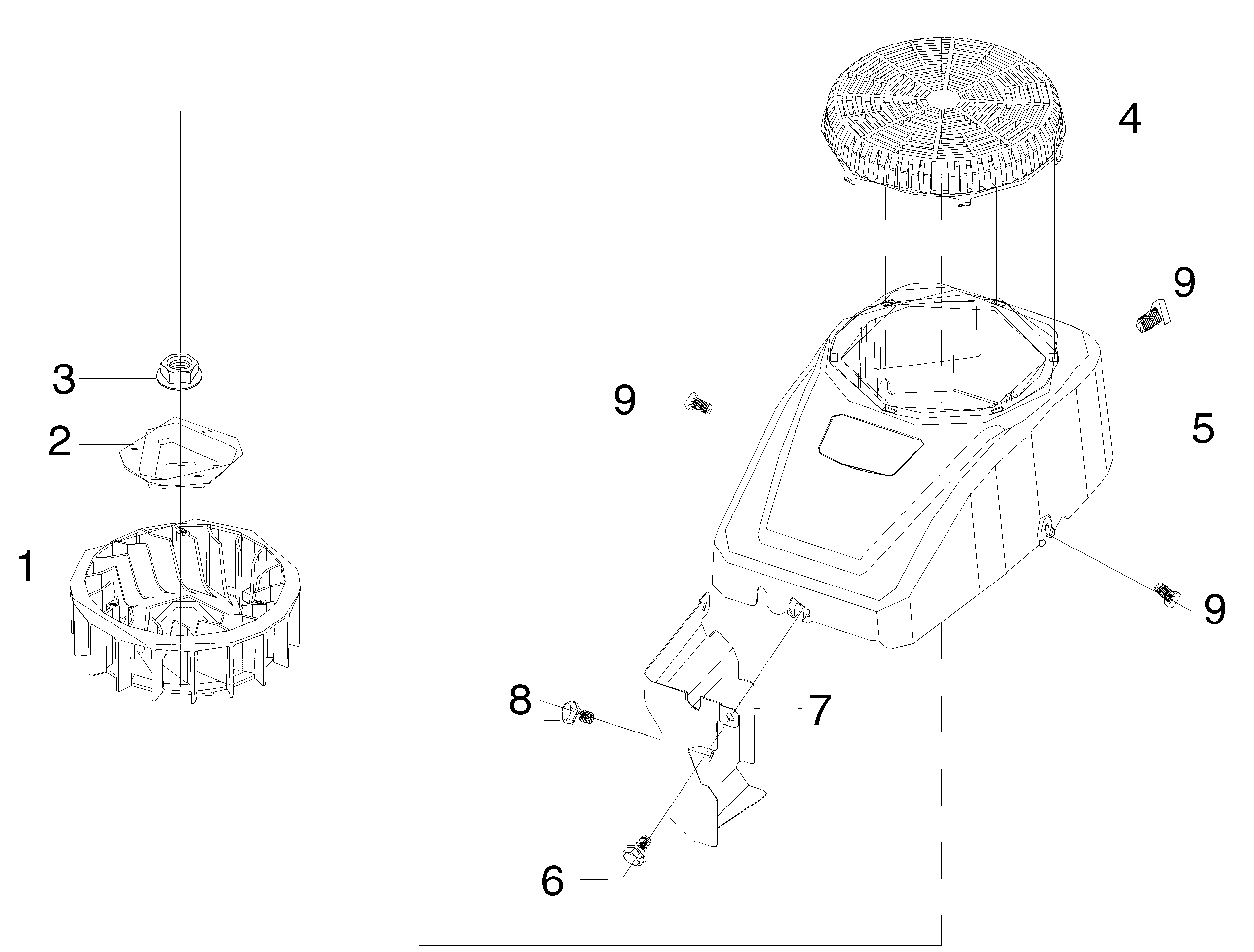

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150771 | Ventilateur | Disponible | Voir la pièce |
| 2 | L66150802 | Poulie | Disponible | Voir la pièce |
| 3 | L66150823 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150803 | Couvercle | Disponible | Voir la pièce |
| 5 | L66150775 | Capot | Disponible | Voir la pièce |
| 6 | L66150818 | Boulon | Disponible | Voir la pièce |
| 7 | L66150774 | Protection | Disponible | Voir la pièce |
| 8 | L66150464 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |

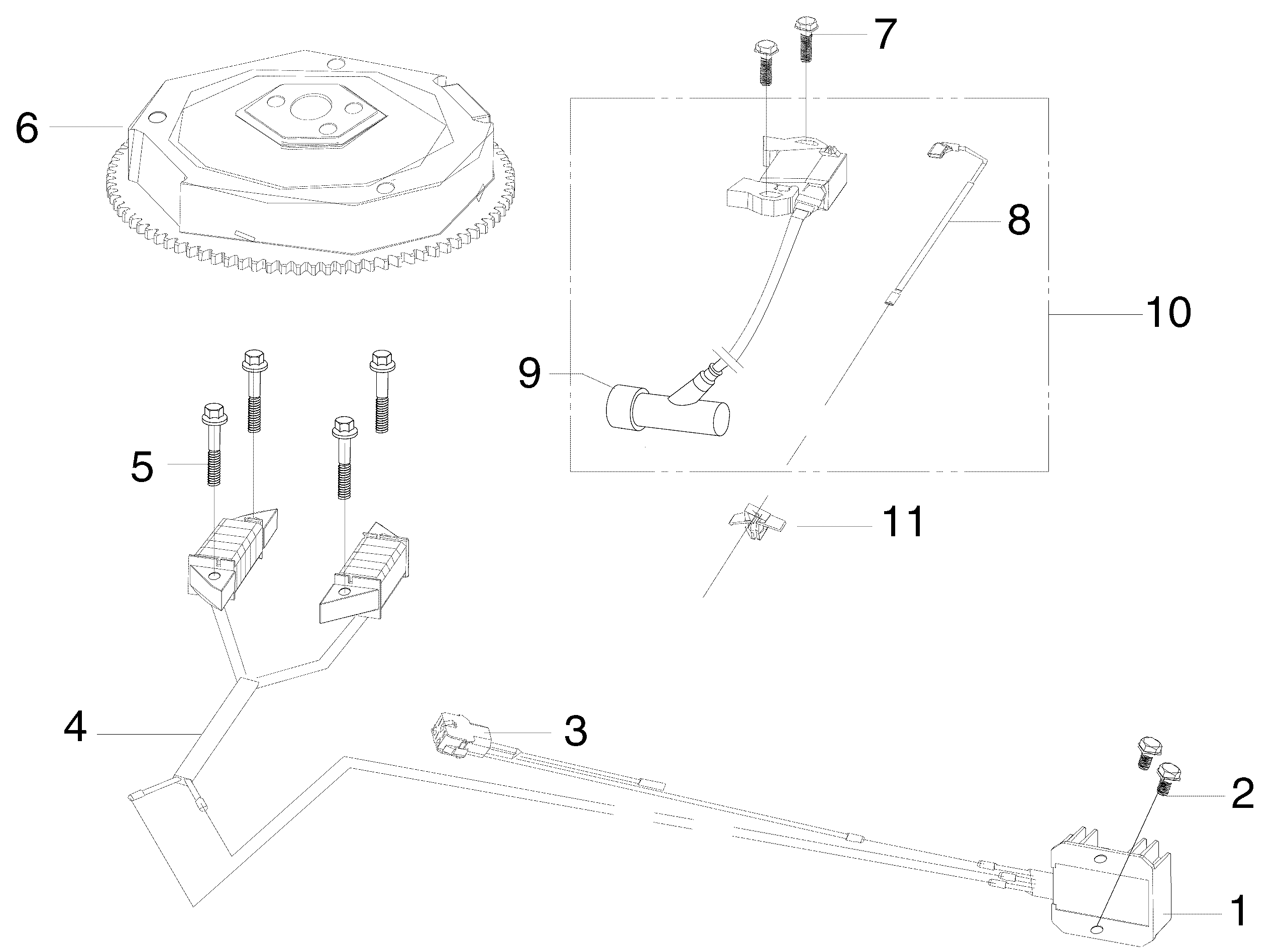

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151485 | Redresseur | Disponible | Voir la pièce |
| 2 | L66150464 | Vis | Disponible | Voir la pièce |
| 3 | L66151486 | Crochet | Disponible | Voir la pièce |
| 4 | L66151487 | Plaques de chargement | Disponible | Voir la pièce |
| 5 | L66150816 | Boulon | Disponible | Voir la pièce |
| 6 | L66150804 | Volant | Disponible | Voir la pièce |
| 7 | L66150817 | Boulon | Disponible | Voir la pièce |
| 8 | L66151495 | Câble de masse | Disponible | Voir la pièce |
| 9 | L66150810 | Capot de bougie | Disponible | Voir la pièce |
| 10 | L66151488 | Bobine | Disponible | Voir la pièce |
| 11 | L66151489 | Clip | Disponible | Voir la pièce |

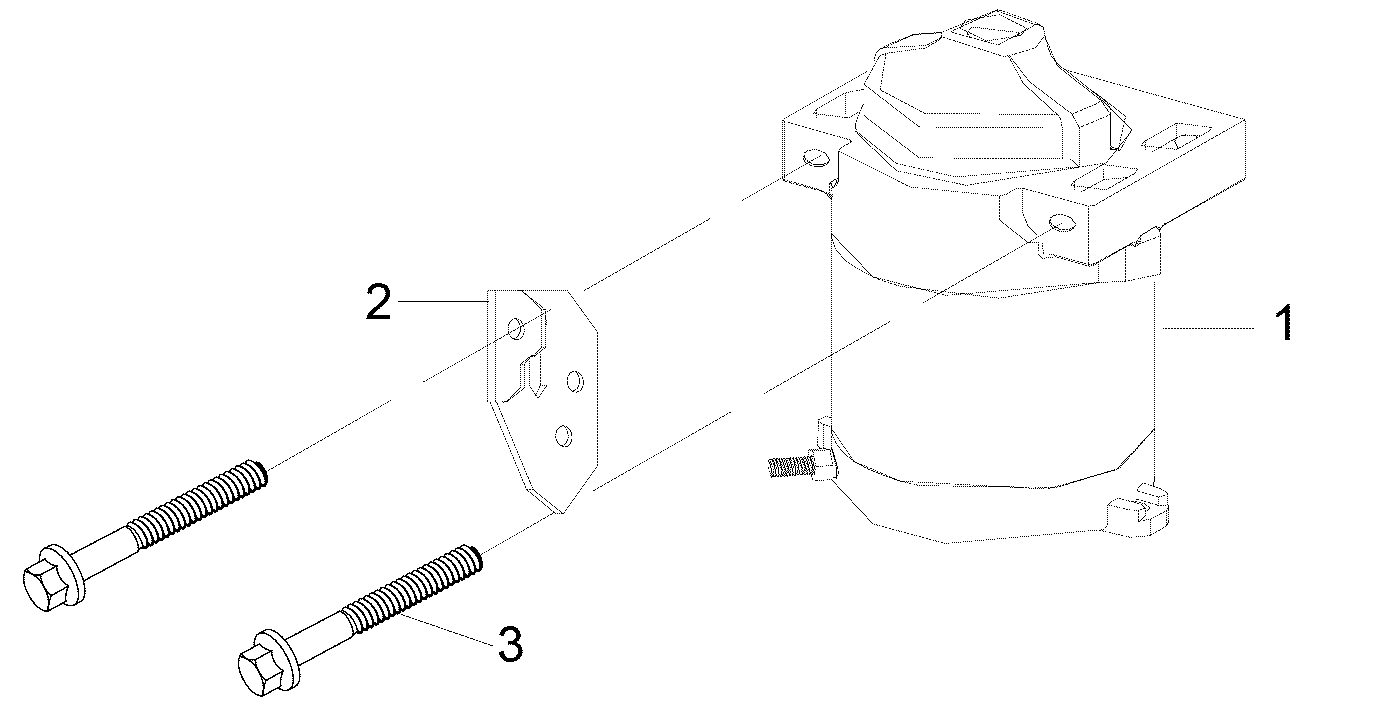

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151490 | Levier starter | Non reliée | |
| 2 | L66150808 | Etrier | Disponible | Voir la pièce |
| 3 | L66150821 | Boulon | Disponible | Voir la pièce |

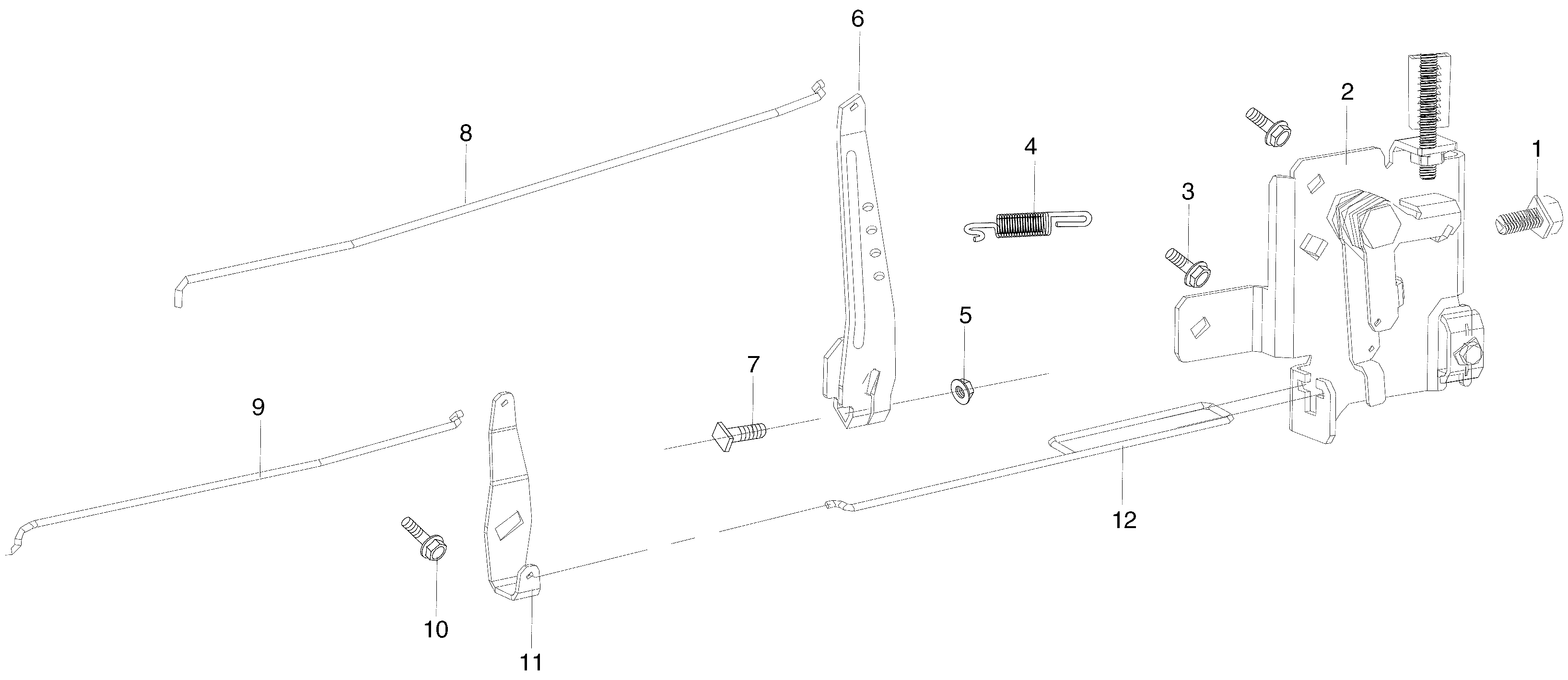

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66151491 | Commande | Disponible | Voir la pièce |
| 3 | L66150393 | Vis | Disponible | Voir la pièce |
| 4 | L66150792 | Ressort | Disponible | Voir la pièce |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 6 | L66150793 | Arbre régulateur | Disponible | Voir la pièce |
| 7 | L66150382 | Vis | Disponible | Voir la pièce |
| 8 | L66150791 | Rod du gouverneur | Disponible | Voir la pièce |
| 9 | L66150790 | Câble starter | Disponible | Voir la pièce |
| 10 | L66150813 | Boulon | Disponible | Voir la pièce |
| 11 | L66150789 | Plaquette | Disponible | Voir la pièce |
| 12 | L66150795 | Levier accelerateur | Disponible | Voir la pièce |

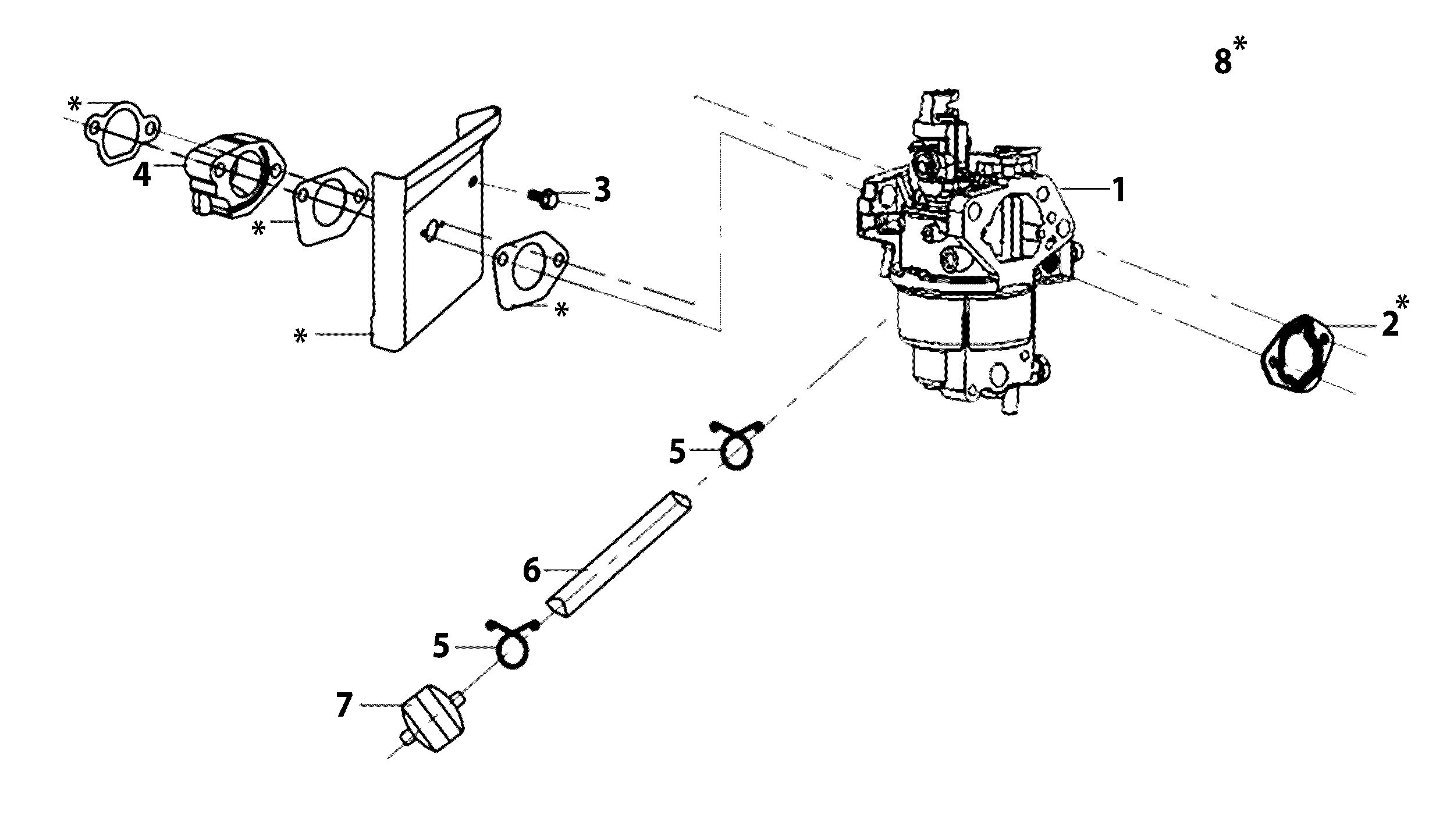

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151183 | Carburateur | Disponible | Voir la pièce |
| 2 | L66150956 | Joint | Disponible | Voir la pièce |
| 3 | L66150464 | Vis | Disponible | Voir la pièce |
| 4 | L66150788 | Bride termique | Disponible | Voir la pièce |
| 5 | L66150749 | Bande | Disponible | Voir la pièce |
| 5 | L66150749 | Bande | Disponible | Voir la pièce |
| 6 | L66151492 | Flexible a carburant | Disponible | Voir la pièce |
| 7 | L66151503 | Filtre Carburant | Disponible | Voir la pièce |
| 8 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 8 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 8 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 8 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 8 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 8 | L66151179 | Kit joints | Disponible | Voir la pièce |

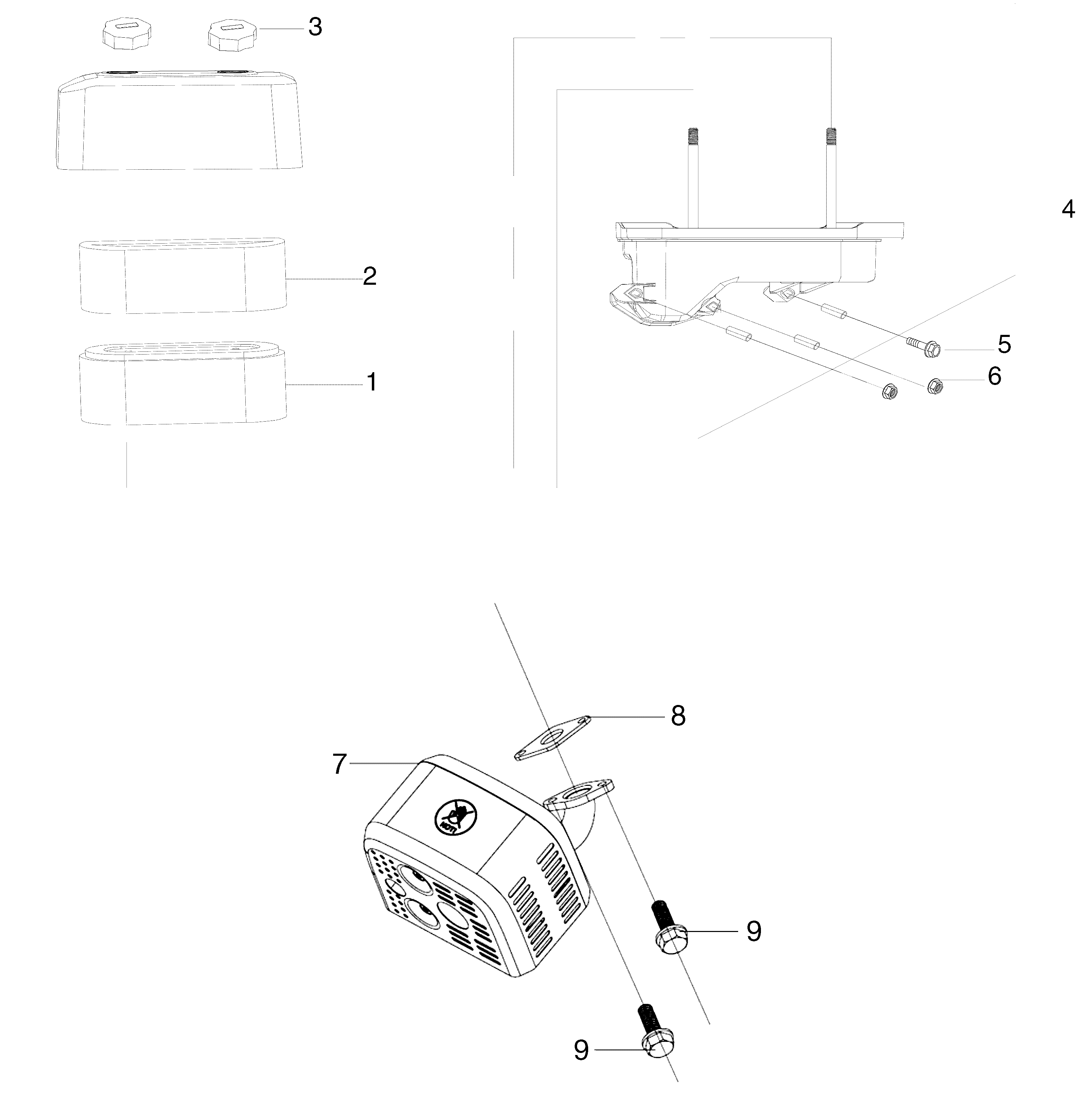

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150786 | Filtre aire | Non reliée | |
| 2 | L66150799 | Filtre aire | Non reliée | |
| 3 | L66150801 | Boulon | Disponible | Voir la pièce |
| 4 | L66150798 | Kit filtre air | Disponible | Voir la pièce |
| 5 | L66150453 | Vis | Disponible | Voir la pièce |
| 6 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 7 | L66151184 | Kit échappement | Disponible | Voir la pièce |
| 8 | L66150800 | Joint | Disponible | Voir la pièce |
| 9 | L66151185 | Vis | Disponible | Voir la pièce |
| 9 | L66151185 | Vis | Disponible | Voir la pièce |

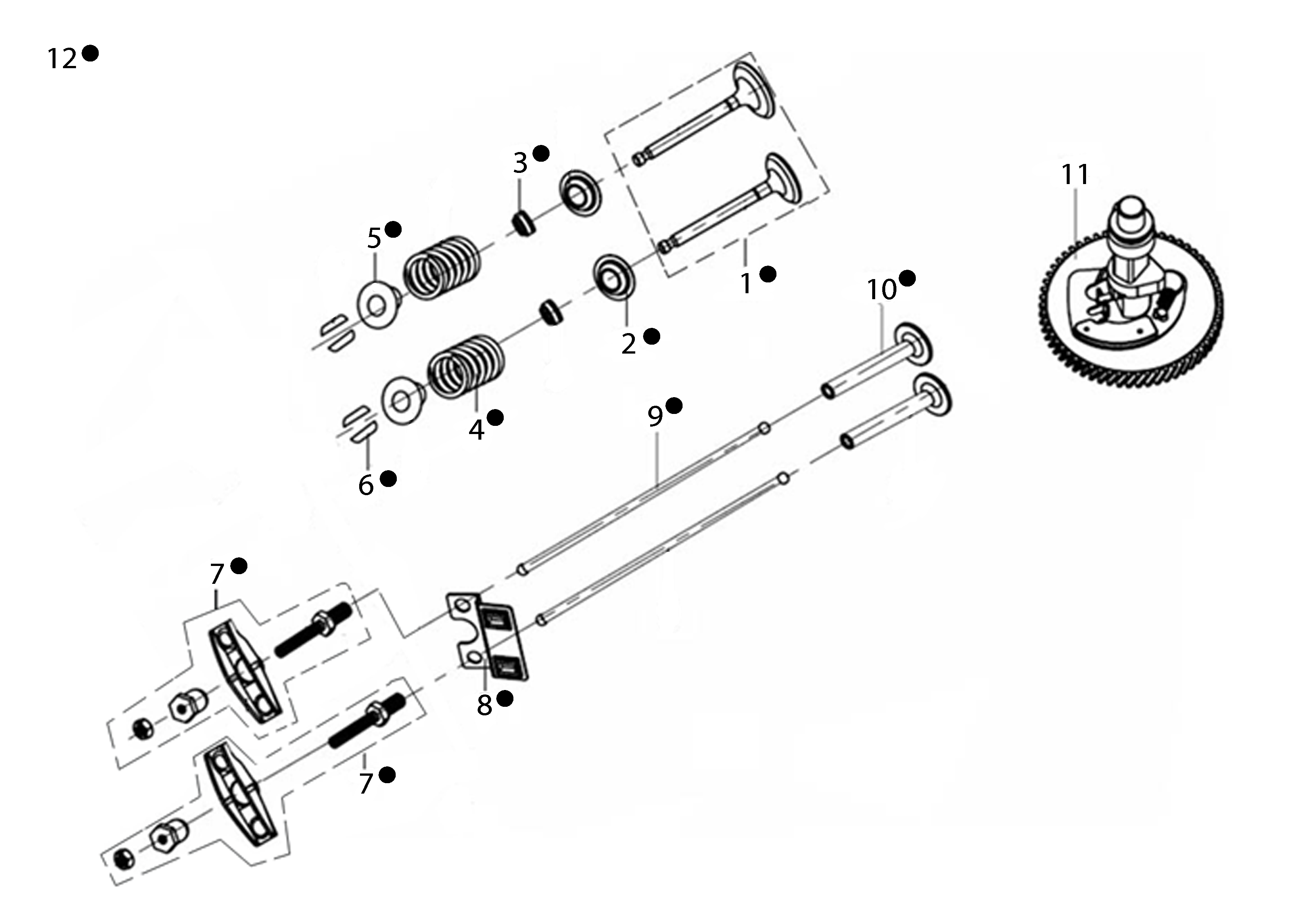

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150782 | Kit soupape succion/évacuation | Disponible | Voir la pièce |
| 2 | L66150560 | Guide | Disponible | Voir la pièce |
| 3 | L66150561 | Bague | Disponible | Voir la pièce |
| 4 | L66150559 | Ressort | Disponible | Voir la pièce |
| 5 | L66150558 | Arrêt | Disponible | Voir la pièce |
| 6 | L66150557 | Soupape | Disponible | Voir la pièce |
| 7 | L66150763 | Balancier | Disponible | Voir la pièce |
| 7 | L66150763 | Balancier | Disponible | Voir la pièce |
| 8 | L66150766 | Soupape | Disponible | Voir la pièce |
| 9 | L66150764 | Tige balancier | Disponible | Voir la pièce |
| 10 | L66150554 | Guide | Disponible | Voir la pièce |
| 11 | L66150762 | Arbre à cames | Disponible | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Disponible | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Disponible | Voir la pièce |

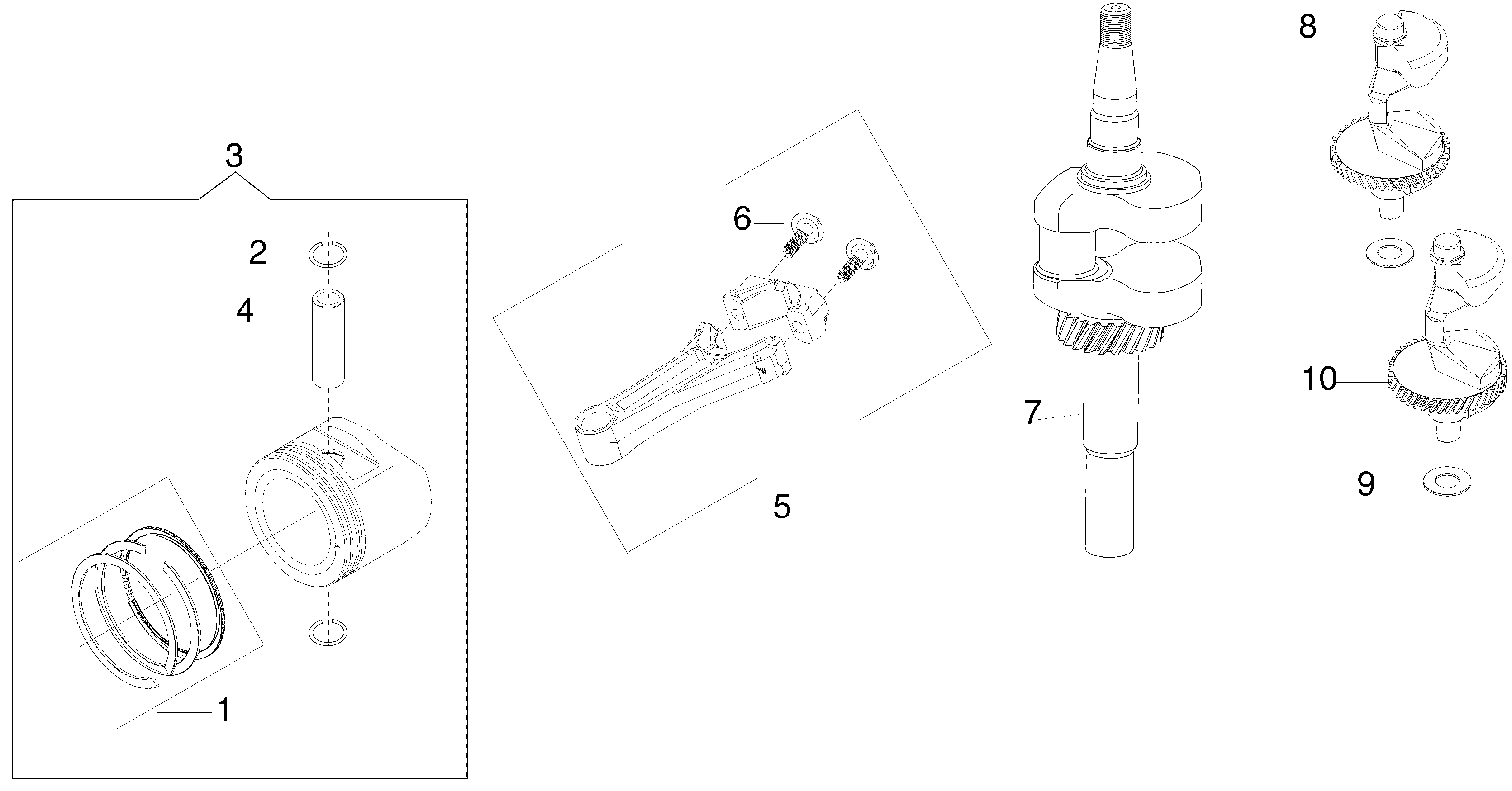

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151186 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150669 | Bague | Disponible | Voir la pièce |
| 3 | L66151182 | Piston complet | Disponible | Voir la pièce |
| 4 | L66150693 | Axe piston | Disponible | Voir la pièce |
| 5 | L66150758 | Bielle cpl. | Disponible | Voir la pièce |
| 6 | L66150759 | Boulon | Disponible | Voir la pièce |
| 7 | L66150760 | Vilebrequin | Disponible | Voir la pièce |
| 8 | L66150964 | Balancier | Disponible | Voir la pièce |
| 9 | L66150825 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150963 | Balancier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66150768 | Pompe huile | Disponible | Voir la pièce |
| 3 | L66150756 | Bague | Disponible | Voir la pièce |
| 4 | L66150767 | Pompe huile | Disponible | Voir la pièce |
| 5 | L66150830 | Joint d | Disponible | Voir la pièce |
| 6 | L66150820 | Boulon | Disponible | Voir la pièce |
| 7 | L66150828 | Pivot | Disponible | Voir la pièce |
| 7 | L66150828 | Pivot | Disponible | Voir la pièce |
| 8 | L66150772 | Deflecteur | Disponible | Voir la pièce |
| 9 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 10 | L66150662 | Regulateur | Disponible | Voir la pièce |
| 11 | L66150769 | Filtre huile | Disponible | Voir la pièce |
| 12 | L66150752 | Bride | Disponible | Voir la pièce |
| 13 | L66150770 | Couvercle filtre | Disponible | Voir la pièce |
| 14 | L66150817 | Boulon | Disponible | Voir la pièce |
| 15 | L66151493 | Couvercle | Disponible | Voir la pièce |
| 16 | L66150743 | Bouchon filete | Disponible | Voir la pièce |
| 17 | L66150740 | Kit bouchon huile | Disponible | Voir la pièce |
| 18 | L66150453 | Vis | Disponible | Voir la pièce |
| 19 | L66150665 | Roulement | Disponible | Voir la pièce |

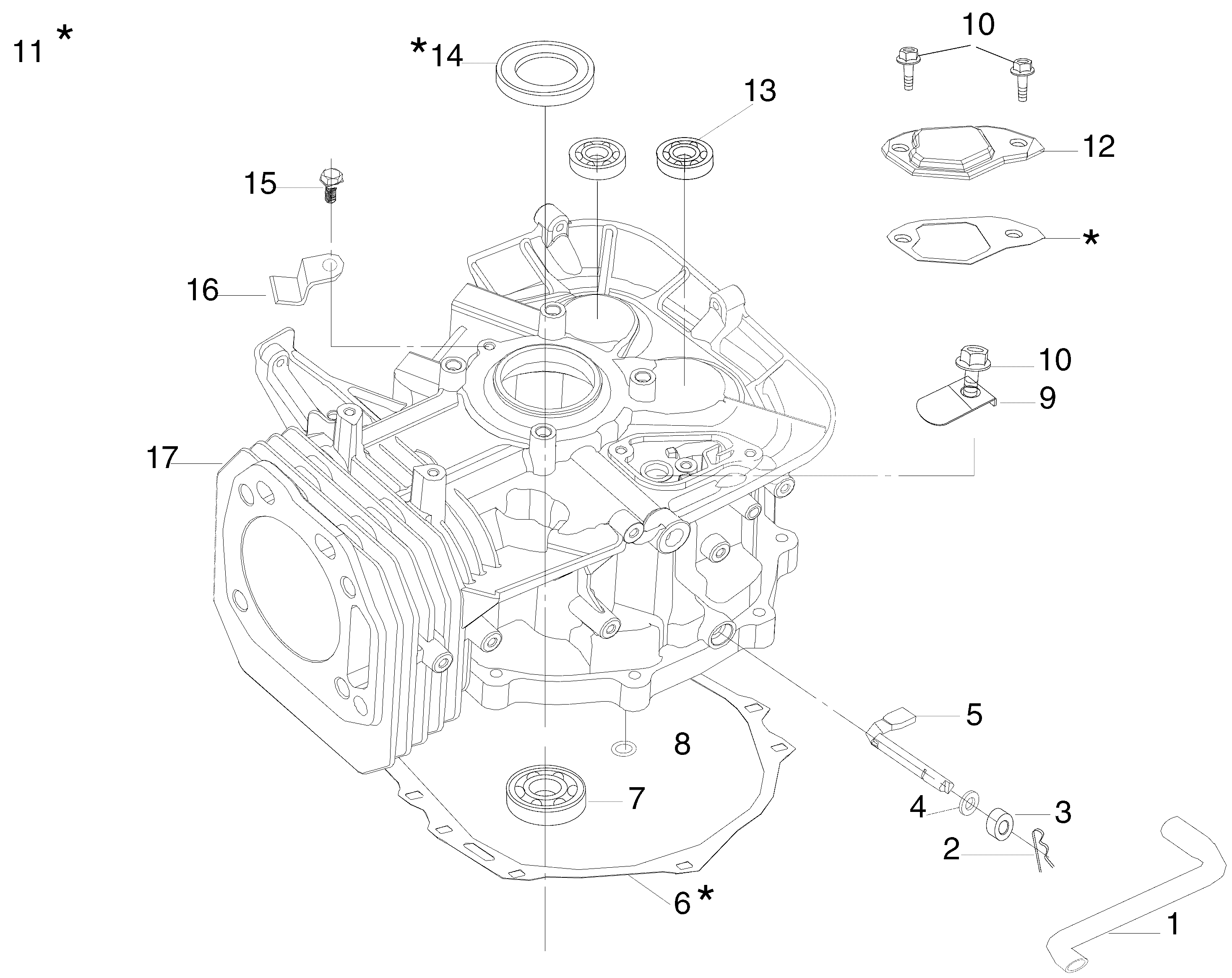

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151494 | Tuyau soupirail | Disponible | Voir la pièce |
| 2 | L66150353 | Goupille | Disponible | Voir la pièce |
| 3 | L66150660 | Joint d | Disponible | Voir la pièce |
| 4 | L66150824 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150794 | Arbre régulateur | Disponible | Voir la pièce |
| 6 | L66150744 | Joint | Disponible | Voir la pièce |
| 7 | L66150665 | Roulement | Disponible | Voir la pièce |
| 8 | L66150741 | Bague or | Disponible | Voir la pièce |
| 9 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 10 | L66150464 | Vis | Disponible | Voir la pièce |
| 10 | L66150464 | Vis | Disponible | Voir la pièce |
| 11 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 11 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 11 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 11 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 12 | L66150745 | Couvercle | Disponible | Voir la pièce |
| 13 | L66150829 | Roulement | Disponible | Voir la pièce |
| 14 | L66150830 | Joint d | Disponible | Voir la pièce |
| 15 | L66150393 | Vis | Disponible | Voir la pièce |
| 16 | L66150739 | Soupape à lamelle | Disponible | Voir la pièce |
| 17 | L66151188 | Carter moteur | Disponible | Voir la pièce |
