Vue Éclatée 755 MASTER
Retrouvez les pièces détachées, références et repères disponibles pour 755 MASTER.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61040041CR | Etau | Non reliée | |
| 2 | 61042069 | Kit amortisseur | Disponible | Voir la pièce |
| 3 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 3 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 4 | 61040036AR | Couvercle | Disponible | Voir la pièce |
| 5 | 61040043R | Rondelle | Disponible | Voir la pièce |
| 6 | 61040044R | Ressort | Disponible | Voir la pièce |
| 7 | 61040155 | Etau cpl. | Disponible | Voir la pièce |
| 8 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 8 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 9 | 61042069 | Kit amortisseur | Disponible | Voir la pièce |
| 9 | 61042069 | Kit amortisseur | Disponible | Voir la pièce |
| 10 | 3801016R | Vis | Disponible | Voir la pièce |
| 10 | 3801016R | Vis | Disponible | Voir la pièce |
| 11 | 61042030R | Pommeau | Disponible | Voir la pièce |
| 12 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 13 | 4098116R | Arbre trasmission | Disponible | Voir la pièce |
| 14 | 61040142CR | Tuyau Ø32 | Disponible | Voir la pièce |
| 15 | 61042069 | Kit amortisseur | Disponible | Voir la pièce |
| 16 | 61110205R | Guidon et poignée | Disponible | Voir la pièce |
| 17 | 61040140R | Poignée | Disponible | Voir la pièce |
| 18 | 61040131R | Poignee | Disponible | Voir la pièce |
| 19 | 61110039AR | Cable accellerateur | Non reliée | |
| 20 | 61040083AR | Cable | Disponible | Voir la pièce |
| 21 | 61110224CR | Support | Disponible | Voir la pièce |
| 21 | 61110224CR | Support | Disponible | Voir la pièce |
| 22 | 3960029 | Vis | Disponible | Voir la pièce |
| 23 | 4138361R | Ressort | Disponible | Voir la pièce |
| 24 | 4174245CR | Levier accelerateur | Disponible | Voir la pièce |
| 25 | 4174246AR | Levier | Disponible | Voir la pièce |
| 26 | 2317021R | Interrupteur | Non reliée | |
| 27 | 61070056 | Bouchon | Disponible | Voir la pièce |
| 28 | 61112071R | Guidon | Disponible | Voir la pièce |
| 29 | 61110213R | Guidon compl. | Disponible | Voir la pièce |
| 30 | 61110205R | Guidon et poignée | Disponible | Voir la pièce |
| 31 | 61040140R | Poignée | Disponible | Voir la pièce |
| 32 | 3801016R | Vis | Disponible | Voir la pièce |
| 33 | 61110208 | Cable | Disponible | Voir la pièce |
| 34 | 61170094R | Curseur | Non reliée | |
| 35 | 61170113 | Bride | Disponible | Voir la pièce |
| 36 | 61170093 | Bride | Disponible | Voir la pièce |
| 37 | 3960061AR | Vis | Disponible | Voir la pièce |
| 38 | 61170096R | Ressort | Non reliée | |
| 39 | 61170095R | Ressort | Disponible | Voir la pièce |
| 40 | 61170091R | Levier accelerateur | Non reliée | |
| 41 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 42 | 61170092 | Levier | Disponible | Voir la pièce |
| 43 | 3960067AR | Vis | Disponible | Voir la pièce |
| 44 | 61072048 | Kit poignée | Disponible | Voir la pièce |
| 45 | 61110207R | Cable accellerateur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61110098A | Kit carburateur WYK-143A | Disponible | Voir la pièce |
| 2 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 2 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 4 | 2318813 | Support | Disponible | Voir la pièce |
| 4 | 2318813 | Support | Disponible | Voir la pièce |
| 5 | 2318568 | Ressort | Disponible | Voir la pièce |
| 5 | 2318568 | Ressort | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 7 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 7 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 8 | 2318572 | Pompe | Disponible | Voir la pièce |
| 8 | 2318572 | Pompe | Disponible | Voir la pièce |
| 9 | 2318585 | Vis | Disponible | Voir la pièce |
| 9 | 2318585 | Vis | Disponible | Voir la pièce |
| 10 | 003300204R | Filtre mix | Non reliée | |
| 10 | 003300204R | Filtre mix | Non reliée | |
| 11 | 2318701 | Bague or | Disponible | Voir la pièce |
| 11 | 2318701 | Bague or | Disponible | Voir la pièce |
| 12 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 12 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 13 | 2318570 | Corp primer | Disponible | Voir la pièce |
| 14 | 2318189 | Bague | Disponible | Voir la pièce |
| 14 | 2318189 | Bague | Disponible | Voir la pièce |
| 15 | 2318843 | Soupape | Disponible | Voir la pièce |
| 15 | 2318843 | Soupape | Disponible | Voir la pièce |
| 16 | 2318842 | Corp pompe | Disponible | Voir la pièce |
| 16 | 2318842 | Corp pompe | Disponible | Voir la pièce |
| 17 | 2318592R | Soupape | Non reliée | |
| 17 | 2318592R | Soupape | Non reliée | |
| 18 | 2318623 | Gicleur | Disponible | Voir la pièce |
| 18 | 2318623 | Gicleur | Disponible | Voir la pièce |
| 19 | 2318569 | Vis | Disponible | Voir la pièce |
| 19 | 2318569 | Vis | Disponible | Voir la pièce |
| 20 | 003300201 | Axe | Disponible | Voir la pièce |
| 20 | 003300201 | Axe | Disponible | Voir la pièce |
| 21 | 61110098A | Kit carburateur WYK-143A | Disponible | Voir la pièce |
| 22 | 2318969 | Corp primer | Disponible | Voir la pièce |
| 23 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 24 | 2318674 | Kit réparation | Disponible | Voir la pièce |

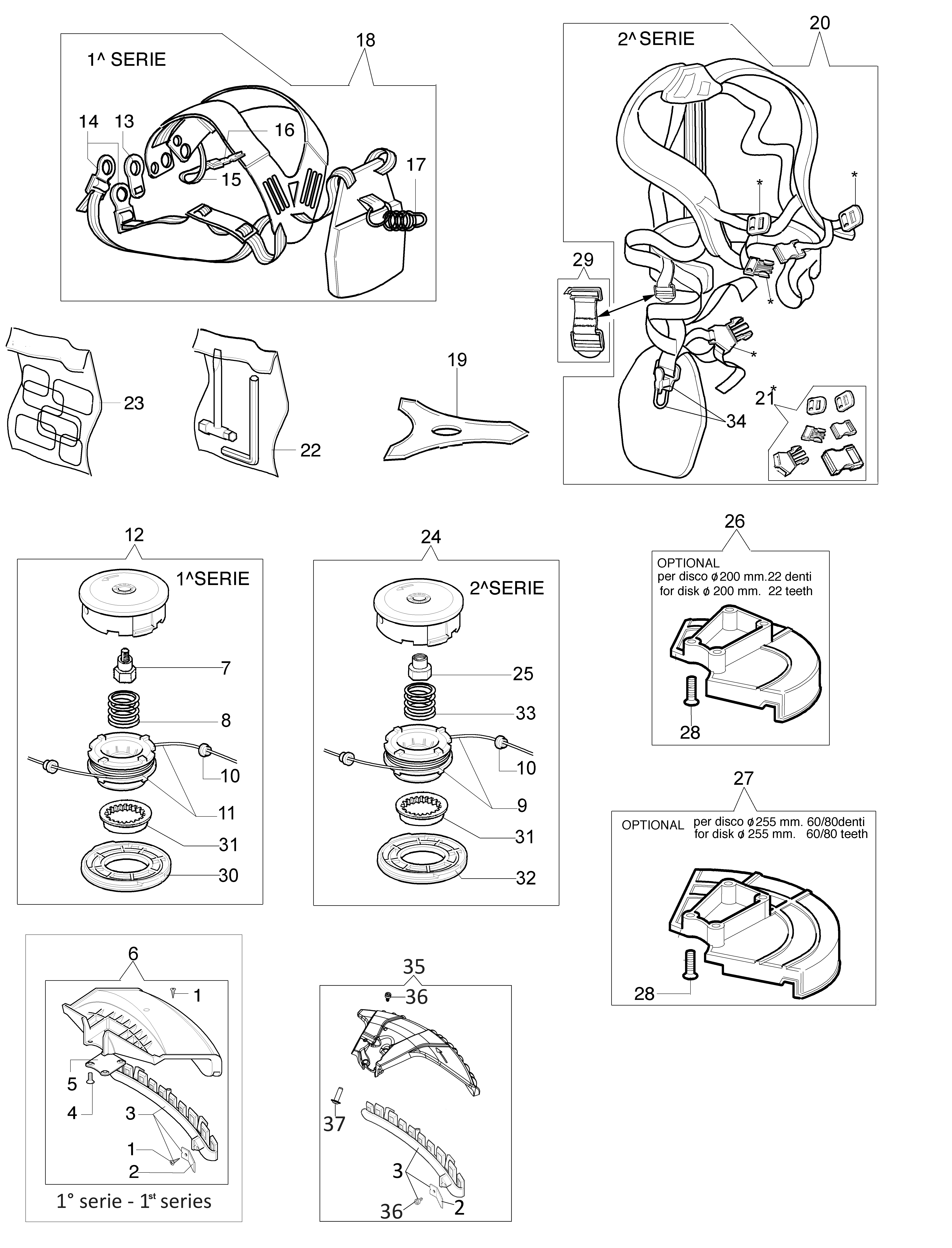

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 4174275R | Lame | Disponible | Voir la pièce |
| 2 | 4174275R | Lame | Disponible | Voir la pièce |
| 3 | 61380126 | Bande | Non reliée | |
| 3 | 61380126 | Bande | Non reliée | |
| 4 | 3802004DR | Vis | Disponible | Voir la pièce |
| 5 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 6 | 61380151 | Protege disque | Non reliée | |
| 7 | 63030009R | Insert (male) | Non reliée | |
| 8 | 63030007 | Ressort | Disponible | Voir la pièce |
| 9 | 63032003BR | Bobine nylon Ø3,5 | Disponible | Voir la pièce |
| 10 | 4199005AR | Bague | Disponible | Voir la pièce |
| 10 | 4199005AR | Bague | Disponible | Voir la pièce |
| 11 | 63032003BR | Bobine nylon Ø3,5 | Disponible | Voir la pièce |
| 12 | 63039001B | Tête tap | Disponible | Voir la pièce |
| 13 | 4174113A | Plaquette | Disponible | Voir la pièce |
| 14 | 4174117A | Crochet | Disponible | Voir la pièce |
| 15 | 4174157 | Ruban (rouge) | Disponible | Voir la pièce |
| 16 | 4174111A | Clavette | Disponible | Voir la pièce |
| 17 | 4098812A | Ressort | Disponible | Voir la pièce |
| 18 | 4174163 | Harnais | Disponible | Voir la pièce |
| 19 | 4095665BR | Disque à 3 dents | Disponible | Voir la pièce |
| 20 | 63070003AR | Harnais | Disponible | Voir la pièce |
| 21 | 63070025 | Kit accrochages | Disponible | Voir la pièce |
| 22 | 4191240 | Kit outils | Disponible | Voir la pièce |
| 23 | 61110051 | Kit etiquettes | Disponible | Voir la pièce |
| 24 | 61112061A | Tete fil nylon cpl. Ø 3,5 | Disponible | Voir la pièce |
| 25 | 61110076R | Insert (female) | Non reliée | |
| 26 | 4174280R | Schutz | Non reliée | |
| 27 | 4174279R | Schutz | Non reliée | |
| 28 | 3802004DR | Vis | Disponible | Voir la pièce |
| 28 | 3802004DR | Vis | Disponible | Voir la pièce |
| 29 | 63070036 | Crochet | Disponible | Voir la pièce |
| 30 | 63030002R | Couvercle | Disponible | Voir la pièce |
| 31 | 63030004R | Pommeau | Disponible | Voir la pièce |
| 31 | 63030004R | Pommeau | Disponible | Voir la pièce |
| 32 | 63030002R | Couvercle | Disponible | Voir la pièce |
| 33 | 63030007 | Ressort | Disponible | Voir la pièce |
| 34 | 3065001 | Crochet | Disponible | Voir la pièce |
| 35 | 61530185 | Kit protection | Disponible | Voir la pièce |
| 36 | 3893019R | Vis | Disponible | Voir la pièce |
| 36 | 3893019R | Vis | Disponible | Voir la pièce |
| 37 | 3091000R | Vis | Disponible | Voir la pièce |

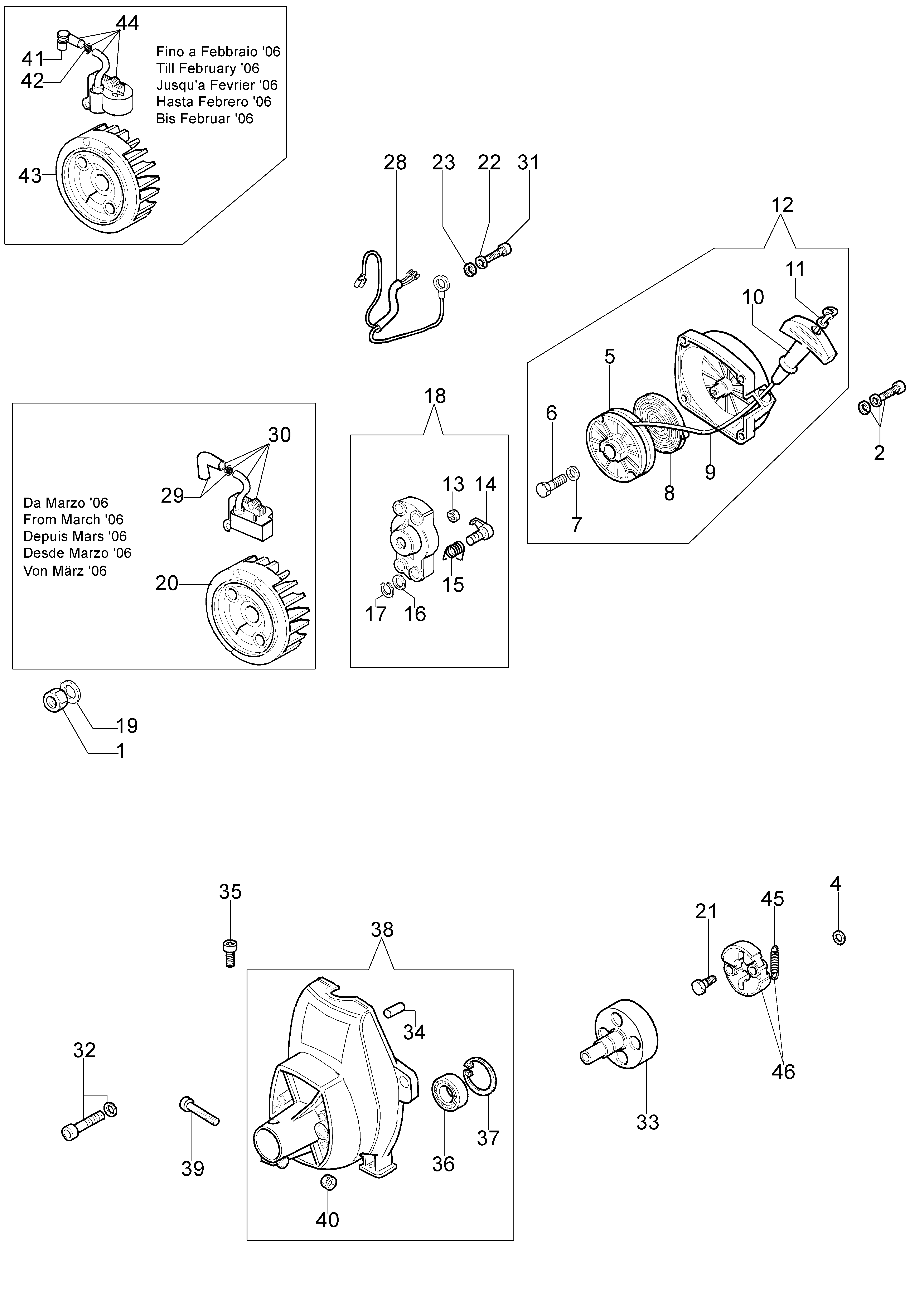

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3912012R | Ecrou | Non reliée | |
| 2 | 4175089AR | Vis | Non reliée | |
| 4 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 5 | 4191018BR | Poulie de démarrage | Disponible | Voir la pièce |
| 6 | 3960111R | Vis | Non reliée | |
| 7 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 8 | 004000132R | Ressort | Non reliée | |
| 9 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 10 | 4191020AR | Poignée de démarrage | Non reliée | |
| 11 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 12 | 61042001DR | Demarrage complet | Disponible | Voir la pièce |
| 13 | 3933038 | Ecrou | Disponible | Voir la pièce |
| 14 | 4191016R | Cliquet | Disponible | Voir la pièce |
| 15 | 4191017AR | Ressort | Disponible | Voir la pièce |
| 16 | 3064010R | Bague | Disponible | Voir la pièce |
| 17 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 18 | 4191143R | Entraineur | Disponible | Voir la pièce |
| 19 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 20 | 61110292R | Volant | Disponible | Voir la pièce |
| 21 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 22 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 28 | 61110105 | Cable | Disponible | Voir la pièce |
| 28 | 61250282BR | Cable | Non reliée | |
| 29 | 4098064R | Capot de bougie | Non reliée | |
| 30 | 61110153AR | Bobine | Disponible | Voir la pièce |
| 31 | 3801013R | Vis | Disponible | Voir la pièce |
| 32 | 3801082 | Vis | Disponible | Voir la pièce |
| 33 | 4191030R | Cloche embrayage | Disponible | Voir la pièce |
| 34 | 3023008R | Goupille | Disponible | Voir la pièce |
| 35 | 3901008R | Vis | Disponible | Voir la pièce |
| 36 | 3035042R | Roulement | Disponible | Voir la pièce |
| 37 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 38 | 61042060FR | Carter | Non reliée | |
| 39 | 3801027R | Vis | Disponible | Voir la pièce |
| 40 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 41 | 094100014 | Capot de bougie | Disponible | Voir la pièce |
| 42 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 43 | 61120077R | Volant | Non reliée | |
| 44 | 4196142R | Bobine | Disponible | Voir la pièce |
| 45 | 4191028R | Ressort | Disponible | Voir la pièce |
| 46 | 4191153BR | Embrayage | Non reliée |

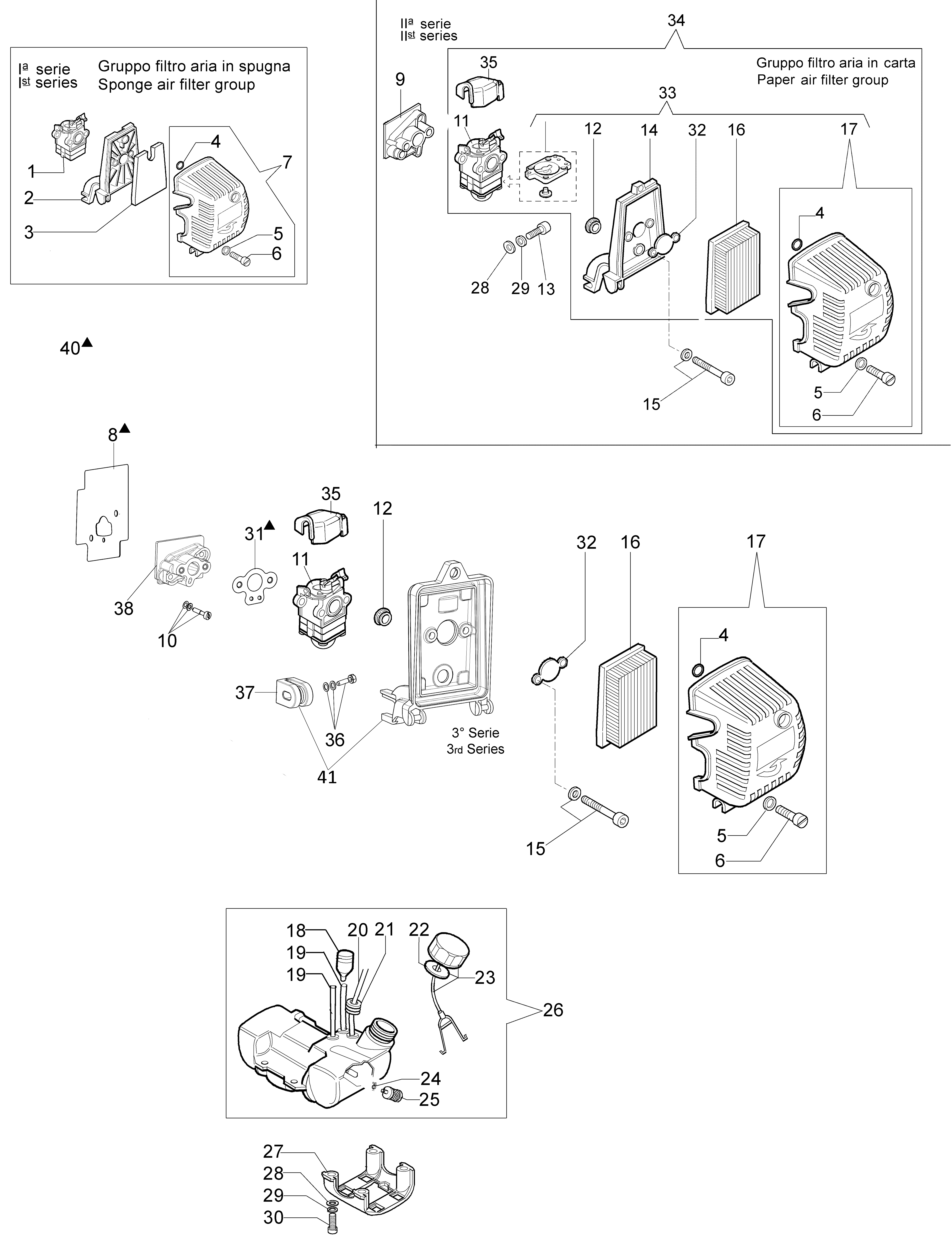

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61110098A | Kit carburateur WYK-143A | Disponible | Voir la pièce |
| 2 | 61112003 | Support filtre | Disponible | Voir la pièce |
| 3 | 61110010AR | Filtre aire | Non reliée | |
| 4 | 008200282R | Bague or | Disponible | Voir la pièce |
| 4 | 008200282R | Bague or | Disponible | Voir la pièce |
| 4 | 008200282R | Bague or | Disponible | Voir la pièce |
| 5 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 6 | 3908036R | Vis | Non reliée | |
| 6 | 3908036R | Vis | Non reliée | |
| 6 | 3908036R | Vis | Non reliée | |
| 7 | 61112027 | Couvercle filtre air | Disponible | Voir la pièce |
| 8 | 61110006DR | Joint | Disponible | Voir la pièce |
| 9 | - | N | Non reliée | |
| 10 | 3601002R | Vis | Disponible | Voir la pièce |
| 11 | 2318968BR | Carburateur WYK-143B | Disponible | Voir la pièce |
| 11 | 2318968BR | Carburateur WYK-143B | Disponible | Voir la pièce |
| 12 | 61120022 | Joint | Disponible | Voir la pièce |
| 12 | 61120022 | Joint | Disponible | Voir la pièce |
| 13 | 3801011R | Vis | Disponible | Voir la pièce |
| 14 | 61120024AR | Support filtre | Disponible | Voir la pièce |
| 15 | 61112005R | Vis | Non reliée | |
| 15 | 61112005R | Vis | Non reliée | |
| 16 | 61120018R | Filtre aire | Non reliée | |
| 16 | 61120018R | Filtre aire | Non reliée | |
| 17 | 61122022BR | Couvercle filtre air | Non reliée | |
| 17 | 61122022BR | Couvercle filtre air | Non reliée | |
| 18 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 19 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 19 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 20 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 21 | 4161211R | Passetube | Disponible | Voir la pièce |
| 22 | 61070006R | Joint | Disponible | Voir la pièce |
| 23 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 24 | 4098377R | Bande | Disponible | Voir la pièce |
| 25 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 26 | 61110267AR | Reservoir | Non reliée | |
| 27 | 61040015CR | Pied | Disponible | Voir la pièce |
| 28 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 28 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 29 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 29 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 30 | 3801013R | Vis | Disponible | Voir la pièce |
| 31 | 61110008CR | Joint | Disponible | Voir la pièce |
| 32 | 61120020A | Bride | Disponible | Voir la pièce |
| 32 | 61120020A | Bride | Disponible | Voir la pièce |
| 33 | 61120025B | Kit aspiration | Disponible | Voir la pièce |
| 34 | 61110098A | Kit carburateur WYK-143A | Disponible | Voir la pièce |
| 35 | 61120067R | Couvercle | Disponible | Voir la pièce |
| 35 | 61120067R | Couvercle | Disponible | Voir la pièce |
| 36 | 4175089AR | Vis | Non reliée | |
| 37 | 61110265AR | Bague | Non reliée | |
| 38 | 61110279AR | Bride termique | Non reliée | |
| 40 | 61110068B | Kit joints | Disponible | Voir la pièce |
| 40 | 61110068B | Kit joints | Disponible | Voir la pièce |
| 40 | 61110068B | Kit joints | Disponible | Voir la pièce |
| 41 | 61110278 | Kit support filtre à air | Disponible | Voir la pièce |

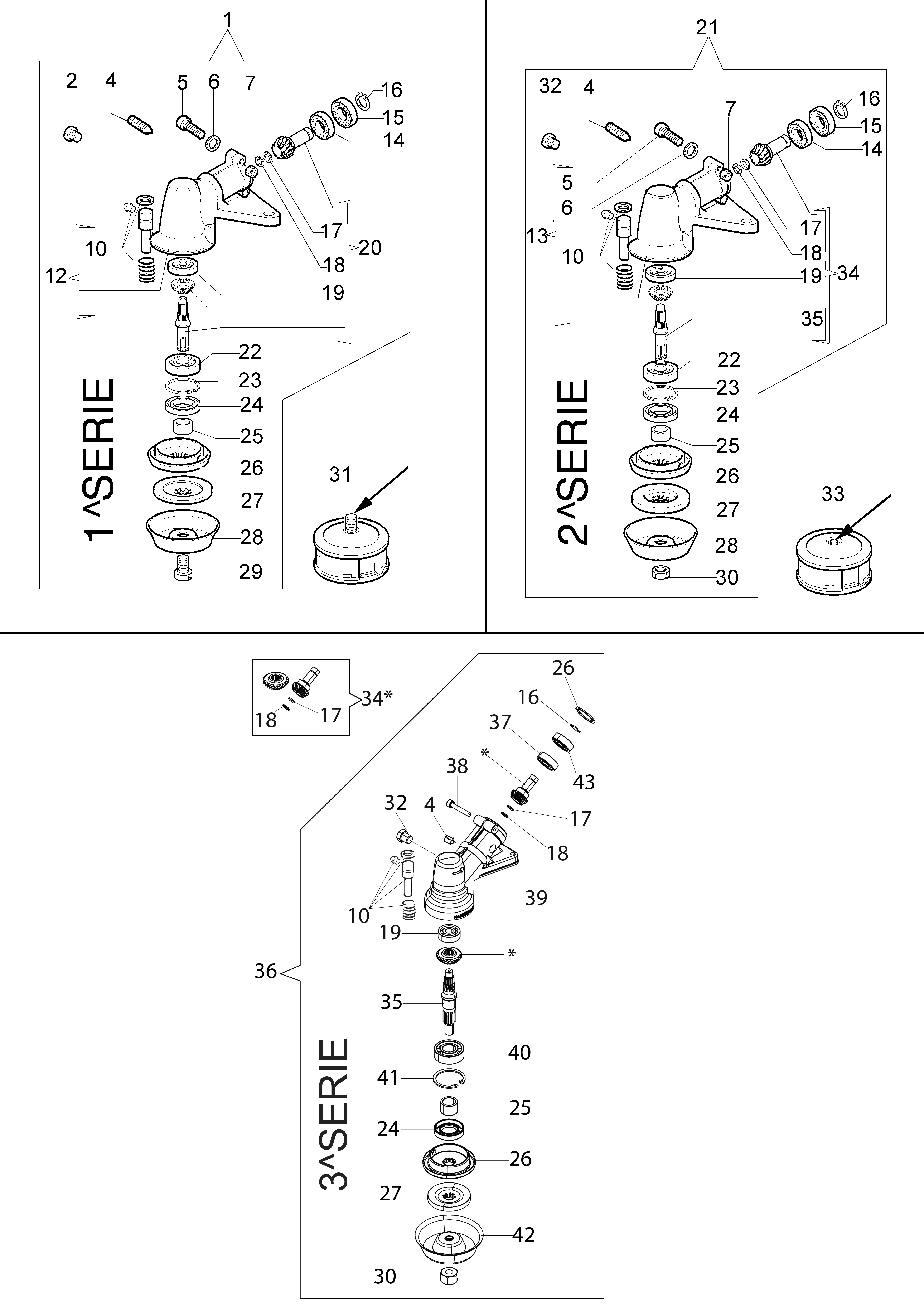

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61112072BR | Couple conique Ø32 | Non reliée | |
| 2 | 4138428 | Bouchon | Disponible | Voir la pièce |
| 4 | 3805010 | Vis | Disponible | Voir la pièce |
| 4 | 3805010 | Vis | Disponible | Voir la pièce |
| 4 | 3805010 | Vis | Disponible | Voir la pièce |
| 5 | 3801016R | Vis | Disponible | Voir la pièce |
| 5 | 3801016R | Vis | Disponible | Voir la pièce |
| 6 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 6 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 7 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 7 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 10 | 4174338A | Kit pivot | Disponible | Voir la pièce |
| 10 | 4174338A | Kit pivot | Disponible | Voir la pièce |
| 10 | 4174338A | Kit pivot | Disponible | Voir la pièce |
| 12 | 61112072BR | Couple conique Ø32 | Non reliée | |
| 13 | 61110191 | Boite engrenage | Disponible | Voir la pièce |
| 14 | 3034019R | Roulement | Disponible | Voir la pièce |
| 14 | 3034019R | Roulement | Disponible | Voir la pièce |
| 15 | 3035023R | Roulement | Non reliée | |
| 15 | 3035023R | Roulement | Non reliée | |
| 16 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 16 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 16 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 17 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 17 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 17 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 17 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 18 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 18 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 18 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 18 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 19 | 3034218R | Roulement | Disponible | Voir la pièce |
| 19 | 3034218R | Roulement | Disponible | Voir la pièce |
| 19 | 3034218R | Roulement | Disponible | Voir la pièce |
| 20 | 4191233 | Kit engranages | Disponible | Voir la pièce |
| 21 | 61112072BR | Couple conique Ø32 | Non reliée | |
| 22 | 3034012R | Roulement | Non reliée | |
| 22 | 3034012R | Roulement | Non reliée | |
| 23 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 23 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 24 | 3050023R | Bague | Disponible | Voir la pièce |
| 24 | 3050023R | Bague | Disponible | Voir la pièce |
| 24 | 3050023R | Bague | Disponible | Voir la pièce |
| 25 | 4138668 | Entretoise | Disponible | Voir la pièce |
| 25 | 4138668 | Entretoise | Disponible | Voir la pièce |
| 25 | 4138668 | Entretoise | Disponible | Voir la pièce |
| 26 | 4191247R | Moyeu | Disponible | Voir la pièce |
| 26 | 4191247R | Moyeu | Disponible | Voir la pièce |
| 26 | 4191247R | Moyeu | Disponible | Voir la pièce |
| 26 | 4191247R | Moyeu | Disponible | Voir la pièce |
| 27 | 4179088R | Flasque | Disponible | Voir la pièce |
| 27 | 4179088R | Flasque | Disponible | Voir la pièce |
| 27 | 4179088R | Flasque | Disponible | Voir la pièce |
| 28 | 61110074AR | Protection | Non reliée | |
| 28 | 61110074AR | Protection | Non reliée | |
| 29 | 61040074AR | Vis | Non reliée | |
| 30 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 30 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 31 | 61459102 | Tete fil nylon cpl. Ø 3 | Disponible | Voir la pièce |
| 32 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 32 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 33 | 61459102 | Tete fil nylon cpl. Ø 3 | Disponible | Voir la pièce |
| 34 | 61112058 | Kit engranages | Disponible | Voir la pièce |
| 34 | 61112058 | Kit engranages | Disponible | Voir la pièce |
| 34 | 61112058 | Kit engranages | Disponible | Voir la pièce |
| 34 | 61112058 | Kit engranages | Disponible | Voir la pièce |
| 35 | 61110072R | Pivot | Disponible | Voir la pièce |
| 35 | 61110072R | Pivot | Disponible | Voir la pièce |
| 36 | 61530034AR | Couple conique Ø32 | Disponible | Voir la pièce |
| 37 | 3034033R | Roulement | Disponible | Voir la pièce |
| 38 | 3990148R | Vis | Disponible | Voir la pièce |
| 39 | 61530039R | Boite engrenage | Disponible | Voir la pièce |
| 40 | 3034032R | Roulement | Disponible | Voir la pièce |
| 41 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 42 | 61110074AR | Protection | Non reliée | |
| 43 | 3035060R | Roulement | Disponible | Voir la pièce |

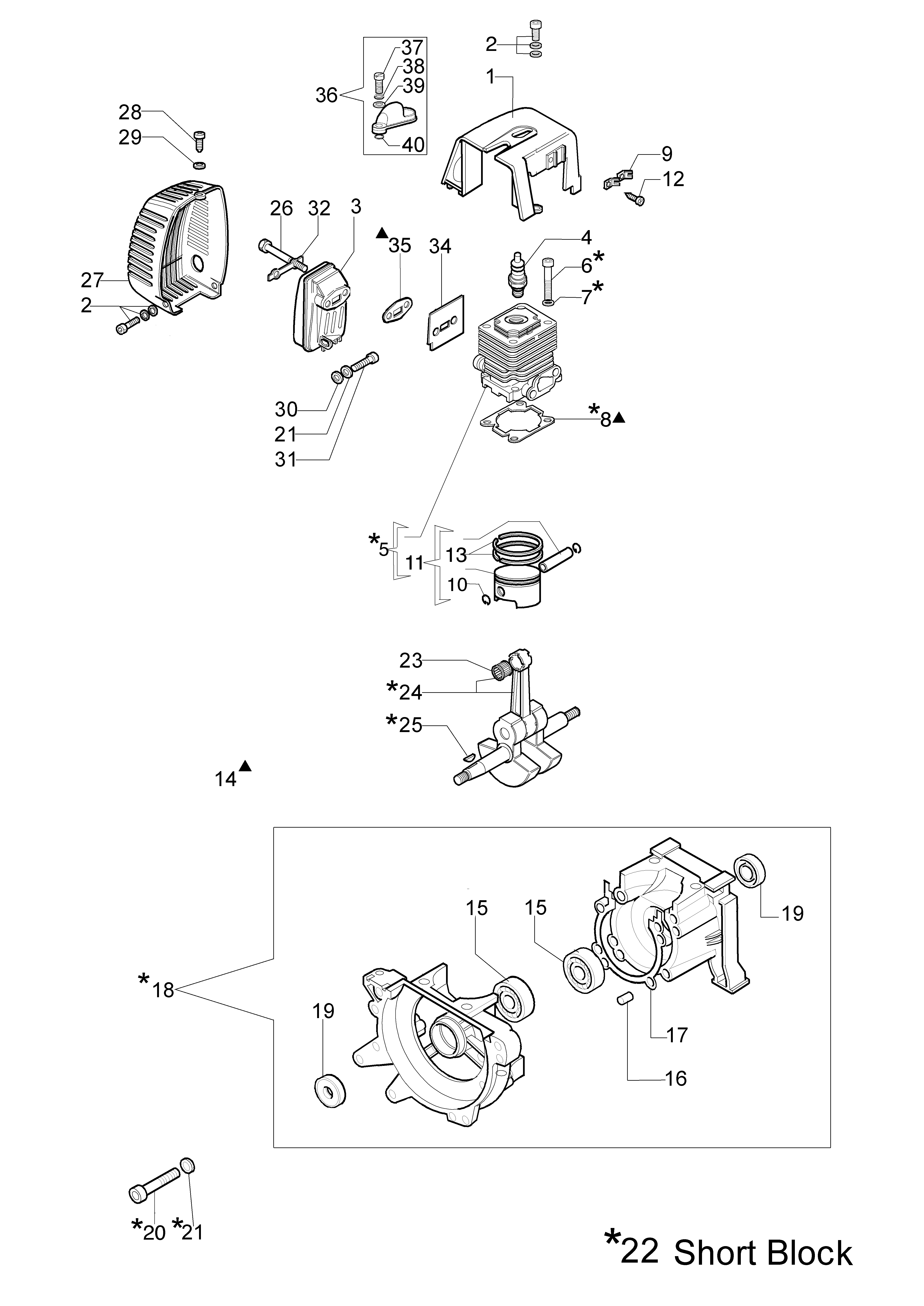

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61110032BR | Capot cylindre | Disponible | Voir la pièce |
| 2 | 4175089AR | Vis | Non reliée | |
| 2 | 4175089AR | Vis | Non reliée | |
| 3 | 61110012FR | Pot | Disponible | Voir la pièce |
| 4 | 3055115R | Bougie | Non reliée | |
| 5 | 61112176 | Cylindre compl. Ø45 | Disponible | Voir la pièce |
| 6 | 3801034 | Vis | Non reliée | |
| 7 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 8 | 61110005R | Joint | Disponible | Voir la pièce |
| 9 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 10 | 007201198R | Bague | Disponible | Voir la pièce |
| 10 | 4191005 | Bague | Disponible | Voir la pièce |
| 11 | 61112036C | Piston complet Ø45 | Disponible | Voir la pièce |
| 12 | 3960030R | Vis | Disponible | Voir la pièce |
| 13 | 50080013R | Segment | Disponible | Voir la pièce |
| 14 | 61110068B | Kit joints | Disponible | Voir la pièce |
| 15 | 3034012R | Roulement | Non reliée | |
| 15 | 3034012R | Roulement | Non reliée | |
| 16 | 3023008R | Goupille | Disponible | Voir la pièce |
| 17 | 4191012R | Joint | Disponible | Voir la pièce |
| 18 | 61110145A | Carter moteur complet | Disponible | Voir la pièce |
| 19 | 3050015AR | Bague | Non reliée | |
| 19 | 3050015AR | Bague | Non reliée | |
| 20 | 3801035 | Vis | Disponible | Voir la pièce |
| 21 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 21 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 22 | 61112043AR | Short block | Non reliée | |
| 23 | 3037014R | Roulement | Disponible | Voir la pièce |
| 24 | 4191214 | Vilebrequin | Disponible | Voir la pièce |
| 25 | 3028013R | Clavette | Disponible | Voir la pièce |
| 26 | 3806054AR | Vis | Disponible | Voir la pièce |
| 27 | 61110230BR | Couvre-pot | Disponible | Voir la pièce |
| 28 | 3960017AR | Vis | Disponible | Voir la pièce |
| 29 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 30 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 31 | 3801011R | Vis | Disponible | Voir la pièce |
| 32 | 61110017R | Bride | Disponible | Voir la pièce |
| 34 | 61110046R | Joint | Non reliée | |
| 35 | 61110054R | Joint | Disponible | Voir la pièce |
| 36 | 61112162BR | Protection | Disponible | Voir la pièce |
| 37 | 3908032R | Vis | Disponible | Voir la pièce |
| 38 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 39 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 40 | 008200282R | Bague or | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63129008 | Tete Load&Go | Disponible | Voir la pièce |
| 1 | 63129015 | Tete Load&Go | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 5 | 63120020AR | Bobine | Disponible | Voir la pièce |
| 6 | 63120007AR | Pommeau | Non reliée | |
| 6 | 63120030AR | Pommeau | Non reliée | |
| 7 | 63120001R | Bague | Disponible | Voir la pièce |
| 8 | 63120005R | Couvercle | Disponible | Voir la pièce |
