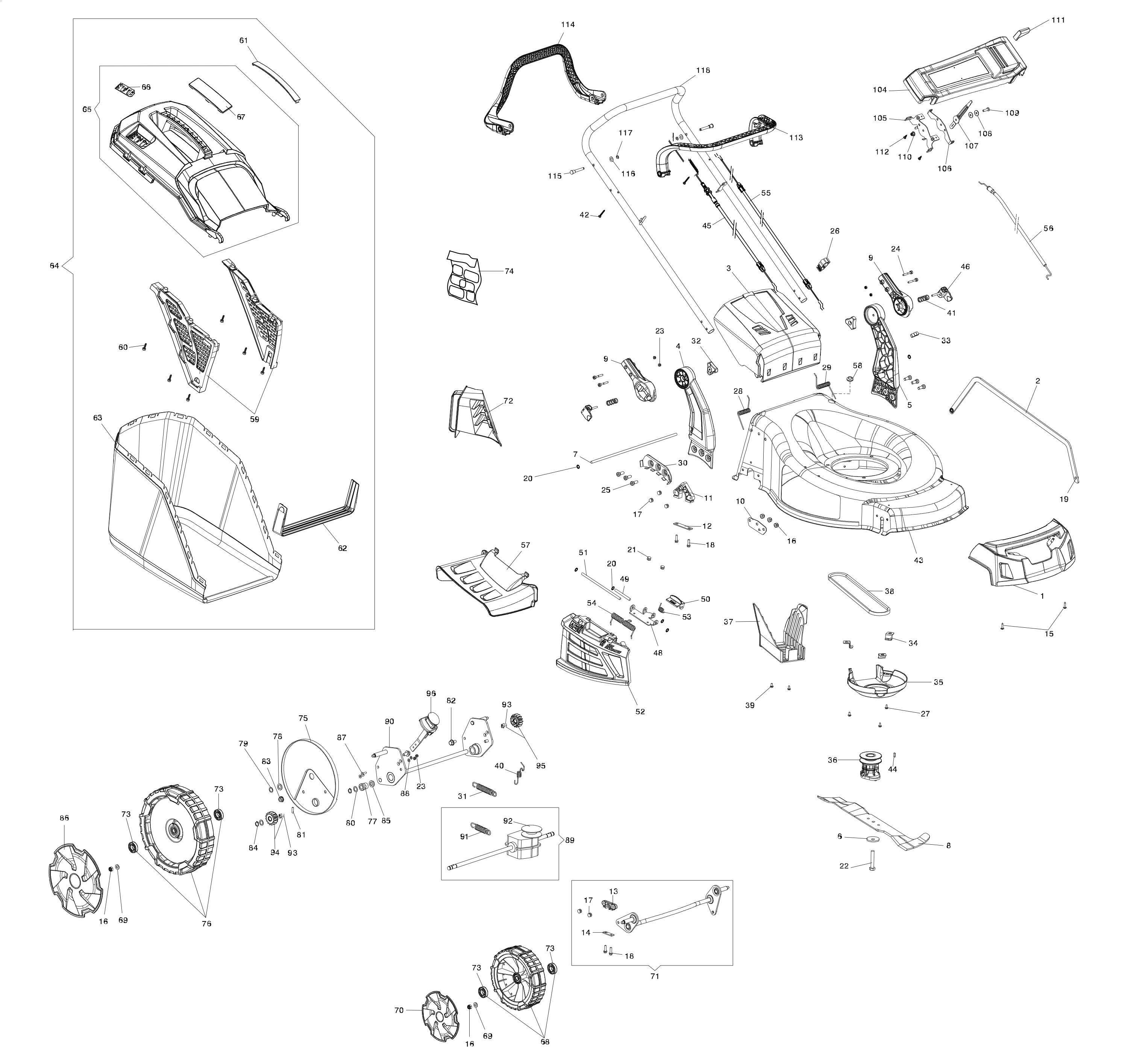

Vue Éclatée G 53 THX ALLROAD FLEX 4
Retrouvez les pièces détachées, références et repères disponibles pour G 53 THX ALLROAD FLEX 4.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54350096R | Protection | Disponible | Voir la pièce |
| 2 | 66070229 | Tige | Disponible | Voir la pièce |
| 3 | 66210019R | Fermature | Disponible | Voir la pièce |
| 4 | 54350038R | Support | Disponible | Voir la pièce |
| 5 | 54350039R | Support | Disponible | Voir la pièce |
| 6 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 7 | 66210035R | Goujon | Disponible | Voir la pièce |
| 8 | 66070440R | Lame mulching | Non reliée | |
| 9 | 54350040R | Support | Disponible | Voir la pièce |
| 9 | 54350040R | Support | Disponible | Voir la pièce |
| 10 | 54350071R | Renforcement | Disponible | Voir la pièce |
| 11 | 66110781R | Support | Non reliée | |
| 12 | 66030039 | Plaque | Disponible | Voir la pièce |
| 13 | 66070709AR | Support | Disponible | Voir la pièce |
| 14 | 66070712R | Plaque | Disponible | Voir la pièce |
| 15 | 3075114R | Vis | Disponible | Voir la pièce |
| 16 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 17 | 3032015R | Ecrou | Non reliée | |
| 17 | 3032015R | Ecrou | Non reliée | |
| 18 | 3960031R | Vis | Disponible | Voir la pièce |
| 18 | 3960031R | Vis | Disponible | Voir la pièce |
| 19 | 3045035R | Arret | Disponible | Voir la pièce |
| 20 | 3045034R | Arret | Non reliée | |
| 20 | 3045034R | Arret | Non reliée | |
| 21 | 3032018R | Rivet | Disponible | Voir la pièce |
| 22 | 3906150R | Vis | Disponible | Voir la pièce |
| 23 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 23 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 24 | 3860118R | Vis | Disponible | Voir la pièce |
| 25 | 3901092R | Vis | Non reliée | |
| 26 | 66060231R | Bande | Disponible | Voir la pièce |
| 27 | 3806076R | Vis | Disponible | Voir la pièce |
| 28 | 54350235 | Kit ressor | Disponible | Voir la pièce |
| 29 | 54350235 | Kit ressor | Disponible | Voir la pièce |
| 30 | 66220016R | Secteur | Non reliée | |
| 31 | 66220083R | Ressort | Non reliée | |
| 32 | 54350126R | Poignee (blocage) | Disponible | Voir la pièce |
| 33 | 54350201R | Clip | Disponible | Voir la pièce |
| 34 | 66070228AR | Support | Disponible | Voir la pièce |
| 35 | 66070233A | Kit protection | Non reliée | |
| 36 | 66070232R | Moyeu Ø25mm | Disponible | Voir la pièce |
| 37 | 66071090 | Poulie (moteur) | Non reliée | |
| 38 | 3047000R | Courroie | Disponible | Voir la pièce |
| 38 | 3047027R | Courroie | Disponible | Voir la pièce |
| 39 | 3960178R | Vis | Disponible | Voir la pièce |
| 40 | 66070035CR | Ressort | Non reliée | |
| 41 | 54350043R | Ressort | Disponible | Voir la pièce |
| 42 | 3960063 | Vis | Disponible | Voir la pièce |
| 43 | 54350068R | Chassis | Disponible | Voir la pièce |
| 44 | 66060380R | Clavette | Disponible | Voir la pièce |
| 45 | 66060058CR | Câble traction | Non reliée | |
| 46 | 54350204R | Levier de serrage | Disponible | Voir la pièce |
| 48 | 66070804R | Support | Disponible | Voir la pièce |
| 49 | 66070836R | Pivot | Disponible | Voir la pièce |
| 50 | 66070803R | Fermeture | Disponible | Voir la pièce |
| 51 | 66071060R | Pivot | Non reliée | |
| 52 | 54350033R | Fermature | Disponible | Voir la pièce |
| 53 | 66070802R | Ressort | Disponible | Voir la pièce |
| 54 | 66070493R | Ressort | Disponible | Voir la pièce |
| 55 | 66030276R | Câble de frein moteur | Disponible | Voir la pièce |
| 56 | 66070136R | Cable accellerateur | Disponible | Voir la pièce |
| 56 | 66070384R | Cable accellerateur | Disponible | Voir la pièce |
| 57 | 66070479R | Deflecteur | Non reliée | |
| 58 | 54350166R | Passe-cable | Disponible | Voir la pièce |
| 59 | 54350215R | Fermeture | Disponible | Voir la pièce |
| 60 | 3093004R | Vis | Disponible | Voir la pièce |
| 61 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 62 | 66070133R | Support | Disponible | Voir la pièce |
| 63 | 54350028R | Bac | Disponible | Voir la pièce |
| 64 | 66210040 | Groupe sac | Disponible | Voir la pièce |
| 65 | 54350069R | Châssis | Disponible | Voir la pièce |
| 66 | 66070521R | Fermature | Disponible | Voir la pièce |
| 67 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 68 | 66071092R | Kit roue | Disponible | Voir la pièce |
| 69 | 3916008R | Rondelle | Non reliée | |
| 69 | 3916008R | Rondelle | Non reliée | |
| 70 | 66071094AR | Enjoliveur | Disponible | Voir la pièce |
| 71 | 66070749 | Kit essieu | Disponible | Voir la pièce |
| 72 | 66071059R | Bouchon mulching | Disponible | Voir la pièce |
| 73 | 3035023R | Roulement | Non reliée | |
| 73 | 3035023R | Roulement | Non reliée | |
| 73 | 3035023R | Roulement | Non reliée | |
| 73 | 3035023R | Roulement | Non reliée | |
| 74 | 66220085 | Kit etiquettes | Non reliée | |
| 75 | 66070756 | Enjoliveur | Disponible | Voir la pièce |
| 76 | 66071093R | Roue compl. | Disponible | Voir la pièce |
| 77 | 66060030R | Bague | Disponible | Voir la pièce |
| 78 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 79 | 3916015R | Rondelle | Disponible | Voir la pièce |
| 80 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 81 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 82 | 3933034AR | Pivot | Non reliée | |
| 83 | 3933032R | Ecrou hex | Disponible | Voir la pièce |
| 84 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 85 | 8202311R | Bague | Disponible | Voir la pièce |
| 86 | 66071095AR | Enjoliveur | Disponible | Voir la pièce |
| 87 | 3802006R | Vis | Non reliée | |
| 88 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 89 | 66070017ER | Transmission | Non reliée | |
| 90 | 66220020R | Essieu posterieur | Non reliée | |
| 91 | 66070980R | Ressort | Non reliée | |
| 92 | 66071084R | Poulie | Disponible | Voir la pièce |
| 93 | 66070435R | Bague | Disponible | Voir la pièce |
| 93 | 66070435R | Bague | Disponible | Voir la pièce |
| 94 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 95 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 96 | 66220037R | Levier de levage des roues | Non reliée | |
| 104 | 66220006R | Tableau de bord | Disponible | Voir la pièce |
| 105 | 66060259 | Support | Disponible | Voir la pièce |
| 106 | 66220061R | Support | Disponible | Voir la pièce |
| 107 | 66220062R | Levier accelerateur | Disponible | Voir la pièce |
| 108 | 3057003R | Rondelle | Disponible | Voir la pièce |
| 109 | 3906045R | Vis | Disponible | Voir la pièce |
| 110 | 3914016R | Ecrou | Disponible | Voir la pièce |
| 111 | 66220014R | Poignee | Disponible | Voir la pièce |
| 112 | 3960059AR | Vis | Disponible | Voir la pièce |
| 113 | 66060316AR | Levier | Disponible | Voir la pièce |
| 114 | 66060398DR | Levier traction | Disponible | Voir la pièce |
| 115 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 116 | 3064056R | Rondelle | Disponible | Voir la pièce |
| 117 | 3026005R | Bague | Disponible | Voir la pièce |
| 118 | 66220023R | Guidon | Non reliée |
