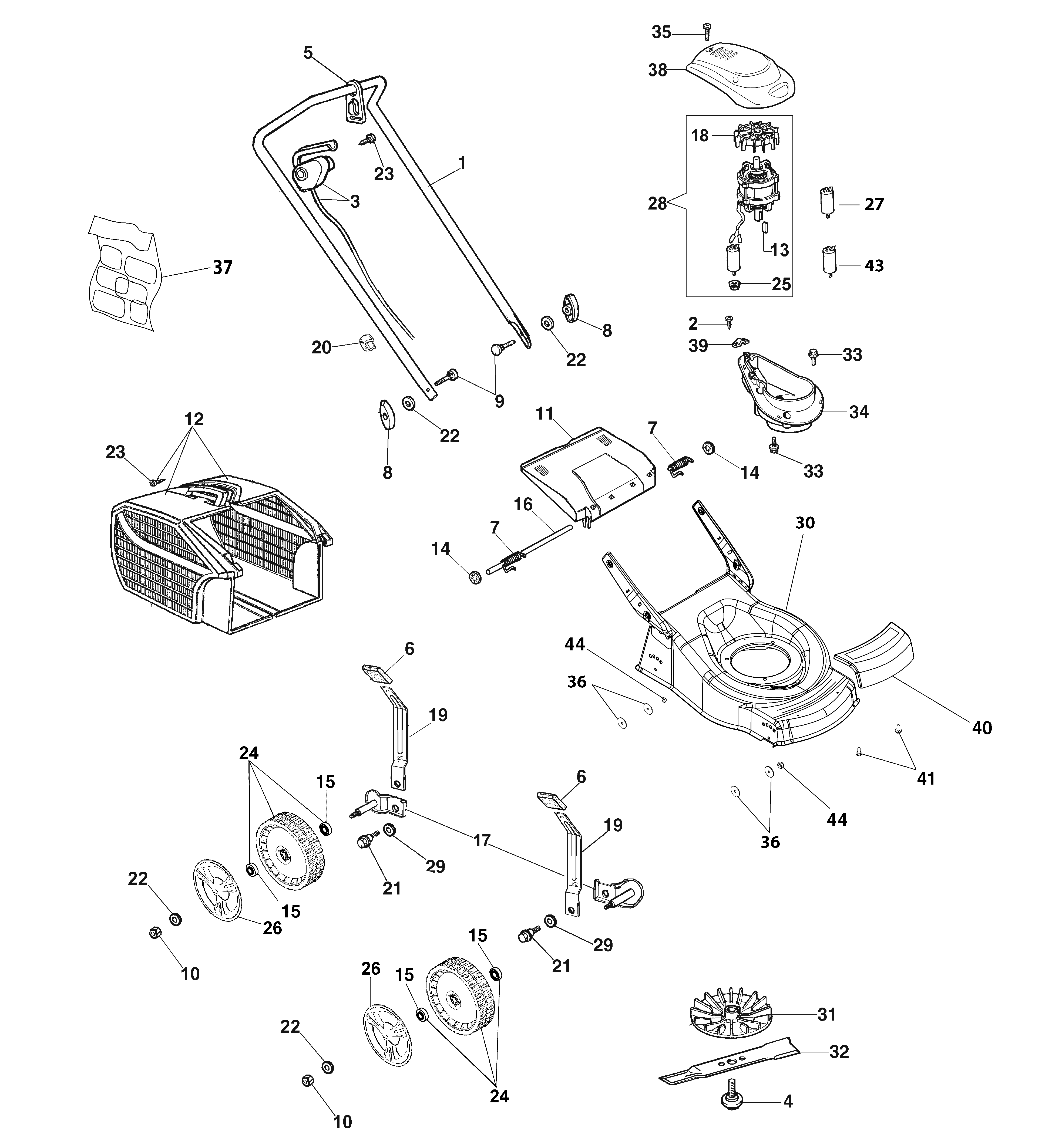

Vue Éclatée G 44 PE COMFORT PLUS RESTYLING MY 26
Retrouvez les pièces détachées, références et repères disponibles pour G 44 PE COMFORT PLUS RESTYLING MY 26.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66130085R | Guidon | Disponible | Voir la pièce |
| 2 | 3960017AR | Vis | Disponible | Voir la pièce |
| 3 | 66050187R | Interrupteur | Disponible | Voir la pièce |
| 4 | 66020010BR | Vis | Non reliée | |
| 5 | 3044027R | Arrêt | Disponible | Voir la pièce |
| 6 | 66070945R | Poignee | Disponible | Voir la pièce |
| 6 | 66070945R | Poignee | Disponible | Voir la pièce |
| 7 | 66210043 | Kit ressor | Disponible | Voir la pièce |
| 7 | 66210043 | Kit ressor | Disponible | Voir la pièce |
| 8 | 66070943R | Poignée de serrage | Disponible | Voir la pièce |
| 8 | 66070943R | Poignée de serrage | Disponible | Voir la pièce |
| 9 | 3910015R | Vis | Non reliée | |
| 10 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 10 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 11 | 66110617R | Fermature | Disponible | Voir la pièce |
| 12 | 66112001R | Groupe sac | Disponible | Voir la pièce |
| 13 | 66020024R | Clavette | Disponible | Voir la pièce |
| 14 | 3045034R | Arret | Non reliée | |
| 14 | 3045034R | Arret | Non reliée | |
| 15 | 66030081R | Roulement | Non reliée | |
| 15 | 66030081R | Roulement | Non reliée | |
| 15 | 66030081R | Roulement | Non reliée | |
| 15 | 66030081R | Roulement | Non reliée | |
| 16 | 66210035R | Goujon | Disponible | Voir la pièce |
| 17 | 66070301A | Kit support | Disponible | Voir la pièce |
| 18 | 66120022R | Ventilateur | Disponible | Voir la pièce |
| 18 | 66120064R | Ventilateur | Disponible | Voir la pièce |
| 19 | 66070031R | Levier | Disponible | Voir la pièce |
| 19 | 66070031R | Levier | Disponible | Voir la pièce |
| 20 | 66060231R | Bande | Disponible | Voir la pièce |
| 21 | 66070030AR | Pivot | Disponible | Voir la pièce |
| 21 | 66070030AR | Pivot | Disponible | Voir la pièce |
| 22 | 3916008R | Rondelle | Non reliée | |
| 22 | 3916008R | Rondelle | Non reliée | |
| 22 | 3916008R | Rondelle | Non reliée | |
| 22 | 3916008R | Rondelle | Non reliée | |
| 23 | 66050036 | Vis | Disponible | Voir la pièce |
| 23 | 66050036 | Vis | Disponible | Voir la pièce |
| 24 | 66071104R | Kit roue | Disponible | Voir la pièce |
| 24 | 66071104R | Kit roue | Disponible | Voir la pièce |
| 25 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 26 | 66071107A | Enjoliveur | Non reliée | |
| 26 | 66071107A | Enjoliveur | Non reliée | |
| 27 | 66120051R | Condensateur | Disponible | Voir la pièce |
| 28 | 66120027R | Moteur électrique | Disponible | Voir la pièce |
| 29 | 3833085R | Rondelle | Disponible | Voir la pièce |
| 29 | 3833085R | Rondelle | Disponible | Voir la pièce |
| 30 | 66210026R | Chassis | Disponible | Voir la pièce |
| 31 | 66020025AR | Ventilateur | Non reliée | |
| 32 | 66120026R | Lame | Disponible | Voir la pièce |
| 33 | 3933034AR | Pivot | Non reliée | |
| 33 | 3933034AR | Pivot | Non reliée | |
| 34 | 66020005AR | Support moteur | Disponible | Voir la pièce |
| 35 | 3960016R | Vis | Disponible | Voir la pièce |
| 36 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 36 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 37 | 66100251 | Kit etiquettes | Disponible | Voir la pièce |
| 38 | 66120011 | Protection | Disponible | Voir la pièce |
| 39 | 012000033R | Plaquette | Disponible | Voir la pièce |
| 40 | 66070940AR | Protection | Non reliée | |
| 41 | 3960178R | Vis | Disponible | Voir la pièce |
| 43 | 66080082R | Condensateur | Disponible | Voir la pièce |
| 44 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 44 | 3914010R | Ecrou | Disponible | Voir la pièce |
