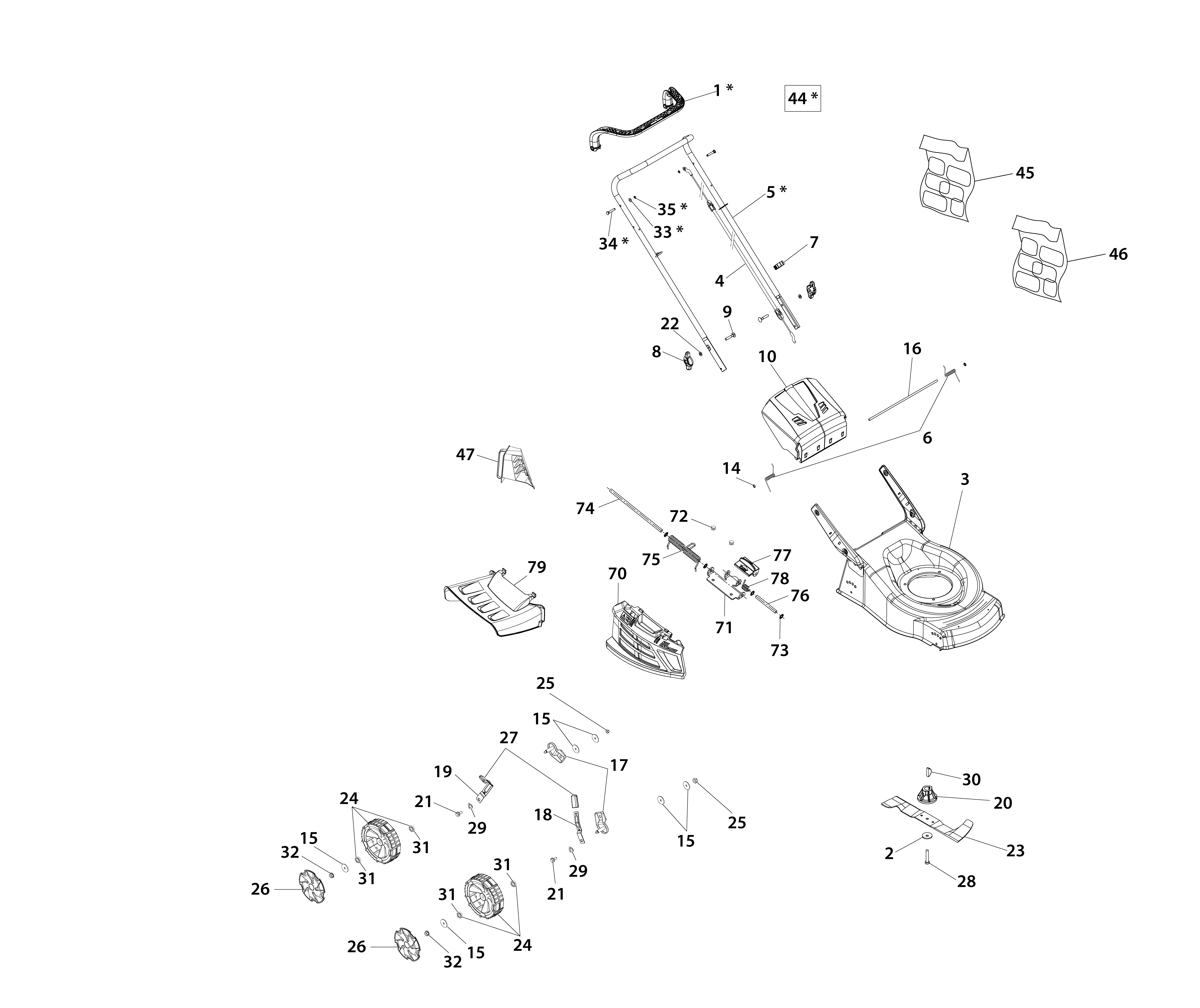

Vue Éclatée G 48 PK COMFORT SD (K 605) RESTYLING MY 26
Retrouvez les pièces détachées, références et repères disponibles pour G 48 PK COMFORT SD (K 605) RESTYLING MY 26.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060316AR | Levier | Disponible | Voir la pièce |
| 2 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 3 | 66220059R | Chassis | Non reliée | |
| 4 | 66030276R | Câble de frein moteur | Disponible | Voir la pièce |
| 5 | 66060421BR | Guidon | Disponible | Voir la pièce |
| 6 | 54350235 | Kit ressor | Disponible | Voir la pièce |
| 7 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 66070317R | Poignée de serrage | Non reliée | |
| 9 | 3910015R | Vis | Non reliée | |
| 10 | 66110754R | Fermature | Disponible | Voir la pièce |
| 14 | 3045034R | Arret | Non reliée | |
| 15 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 15 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 15 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 15 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 16 | 66210035R | Goujon | Disponible | Voir la pièce |
| 17 | 66070301A | Kit support | Disponible | Voir la pièce |
| 18 | 66070248R | Levier | Disponible | Voir la pièce |
| 19 | 66070031R | Levier | Disponible | Voir la pièce |
| 20 | 66030003AR | Moyeu Ø22,2mm | Disponible | Voir la pièce |
| 21 | 66070030AR | Pivot | Disponible | Voir la pièce |
| 21 | 66070030AR | Pivot | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 23 | 66110594R | Lame mulching | Disponible | Voir la pièce |
| 24 | 66071104R | Kit roue | Disponible | Voir la pièce |
| 24 | 66071104R | Kit roue | Disponible | Voir la pièce |
| 25 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 26 | 66071107AR | Enjoliveur | Disponible | Voir la pièce |
| 26 | 66071107AR | Enjoliveur | Disponible | Voir la pièce |
| 27 | 66070945R | Poignee | Disponible | Voir la pièce |
| 28 | 3906150R | Vis | Disponible | Voir la pièce |
| 29 | 3833085R | Rondelle | Disponible | Voir la pièce |
| 30 | 8202126R | Clavette | Disponible | Voir la pièce |
| 31 | 66030081R | Roulement | Non reliée | |
| 31 | 66030081R | Roulement | Non reliée | |
| 31 | 66030081R | Roulement | Non reliée | |
| 31 | 66030081R | Roulement | Non reliée | |
| 32 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 32 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 33 | 3064037R | Rondelle | Non reliée | |
| 34 | 66060317BR | Pivot | Disponible | Voir la pièce |
| 35 | 3026005R | Bague | Disponible | Voir la pièce |
| 44 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 44 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 44 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 44 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 44 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 44 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 45 | 66110640 | Kit etiquettes | Disponible | Voir la pièce |
| 46 | 66110794 | Kit etiquettes | Disponible | Voir la pièce |
| 47 | 66110828R | Bouchon mulching | Disponible | Voir la pièce |
| 70 | 54350221R | Fermature | Non reliée | |
| 71 | 66070804R | Support | Disponible | Voir la pièce |
| 72 | 3032018R | Rivet | Disponible | Voir la pièce |
| 73 | 3045034R | Arret | Non reliée | |
| 74 | 66071060R | Pivot | Non reliée | |
| 75 | 66070493R | Ressort | Disponible | Voir la pièce |
| 76 | 66070836R | Pivot | Disponible | Voir la pièce |
| 77 | 66070803R | Fermeture | Disponible | Voir la pièce |
| 78 | 66070802R | Ressort | Disponible | Voir la pièce |
| 79 | 66110513R | Deflecteur | Disponible | Voir la pièce |
