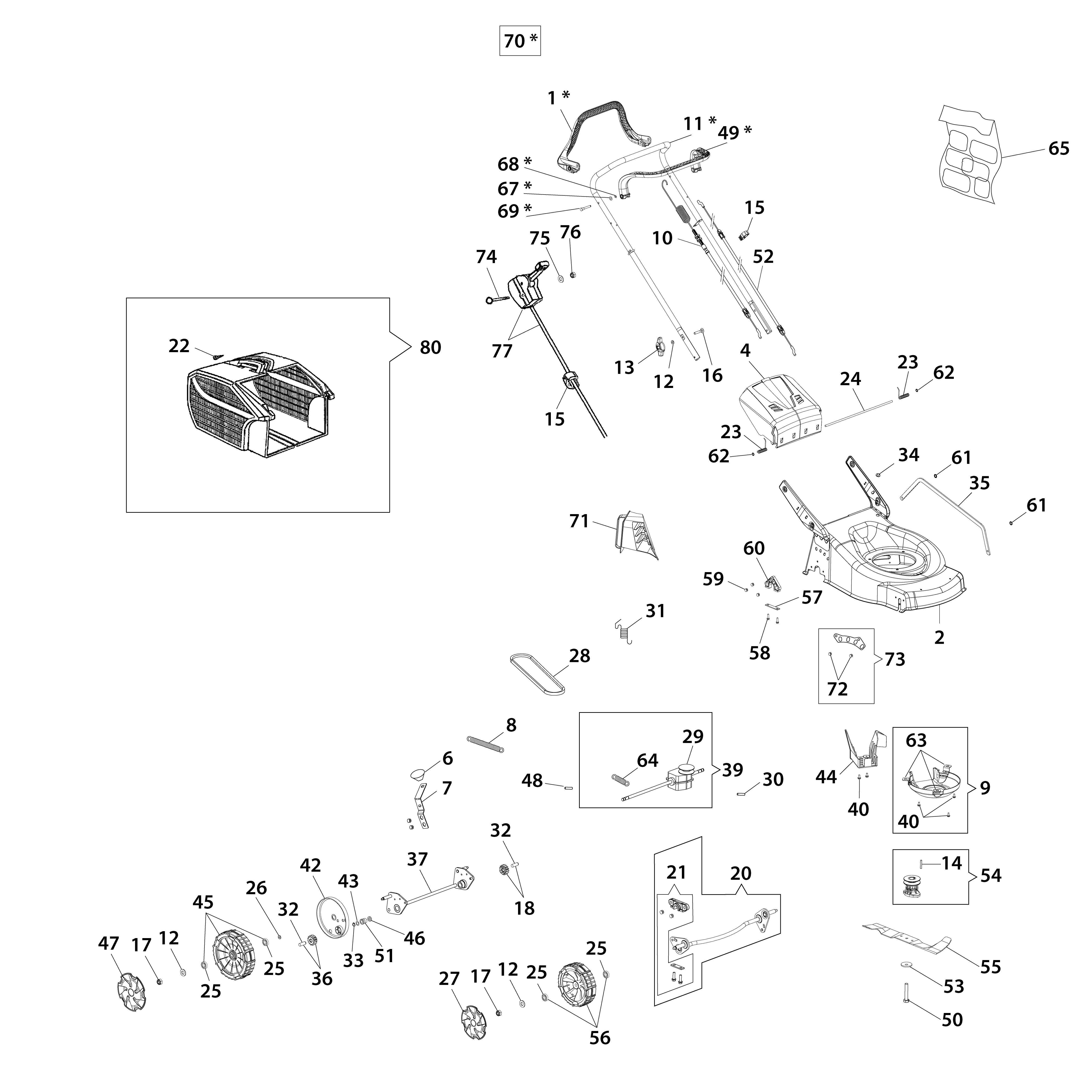

Vue Éclatée GH 53 TK (K 655) RESTYLING MY 26
Retrouvez les pièces détachées, références et repères disponibles pour GH 53 TK (K 655) RESTYLING MY 26.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060398DR | Levier traction | Disponible | Voir la pièce |
| 2 | 66230037R | Chassis | Disponible | Voir la pièce |
| 4 | 66210019R | Fermature | Disponible | Voir la pièce |
| 6 | 66110371R | Pommeau | Disponible | Voir la pièce |
| 7 | 66070018R | Levier | Non reliée | |
| 8 | 66070036R | Ressort | Non reliée | |
| 9 | 66070233A | Kit protection | Non reliée | |
| 10 | 66071044R | Câble traction | Disponible | Voir la pièce |
| 11 | 66060421BR | Guidon | Disponible | Voir la pièce |
| 12 | 3916008R | Rondelle | Non reliée | |
| 12 | 3916008R | Rondelle | Non reliée | |
| 12 | 3916008R | Rondelle | Non reliée | |
| 13 | 66070943R | Poignée de serrage | Disponible | Voir la pièce |
| 14 | YN0643450 | Clavette | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 16 | 3910015R | Vis | Non reliée | |
| 17 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 18 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 20 | 66070748 | Kit essieu | Disponible | Voir la pièce |
| 21 | 66070744 | Kit support | Disponible | Voir la pièce |
| 22 | 3960013R | Vis | Non reliée | |
| 23 | 66210043 | Kit ressor | Disponible | Voir la pièce |
| 23 | 66210043 | Kit ressor | Disponible | Voir la pièce |
| 24 | 66210035R | Goujon | Disponible | Voir la pièce |
| 25 | 66030081R | Roulement | Non reliée | |
| 25 | 66030081R | Roulement | Non reliée | |
| 25 | 66030081R | Roulement | Non reliée | |
| 25 | 66030081R | Roulement | Non reliée | |
| 26 | 3916015R | Rondelle | Disponible | Voir la pièce |
| 27 | 66070848R | Enjoliveur | Disponible | Voir la pièce |
| 28 | 3047000R | Courroie | Disponible | Voir la pièce |
| 28 | 3047027R | Courroie | Disponible | Voir la pièce |
| 29 | 66071084R | Poulie | Disponible | Voir la pièce |
| 30 | 3801010R | Goupille | Disponible | Voir la pièce |
| 31 | 66070652R | Ressort | Disponible | Voir la pièce |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 34 | 66030038R | Passe-cable | Non reliée | |
| 35 | 66070229 | Tige | Disponible | Voir la pièce |
| 36 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 37 | 66070013C | Essieu posterieur | Disponible | Voir la pièce |
| 39 | 66070755B | Transmission | Non reliée | |
| 40 | 3960178R | Vis | Disponible | Voir la pièce |
| 40 | 3960178R | Vis | Disponible | Voir la pièce |
| 42 | 66070060R | Enjoliveur | Non reliée | |
| 43 | 66030044R | Entretoise | Non reliée | |
| 44 | 66071090 | Poulie (moteur) | Non reliée | |
| 45 | 66071063R | Roue compl. | Non reliée | |
| 46 | 8202311R | Bague | Disponible | Voir la pièce |
| 47 | 66070884R | Enjoliveur | Disponible | Voir la pièce |
| 48 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 49 | 66060316AR | Levier | Disponible | Voir la pièce |
| 50 | 3906150R | Vis | Disponible | Voir la pièce |
| 51 | 66060030R | Bague | Disponible | Voir la pièce |
| 52 | 66030276R | Câble de frein moteur | Disponible | Voir la pièce |
| 53 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 54 | 66030036 | Moyeu compl. | Non reliée | |
| 55 | 66070440R | Lame mulching | Non reliée | |
| 56 | 66070724R | Kit roue | Disponible | Voir la pièce |
| 57 | 66030039 | Plaque | Disponible | Voir la pièce |
| 58 | 3960031R | Vis | Disponible | Voir la pièce |
| 59 | 3032015R | Ecrou | Non reliée | |
| 60 | 66110781R | Support | Non reliée | |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 62 | 3045034R | Arret | Non reliée | |
| 62 | 3045034R | Arret | Non reliée | |
| 63 | 66070228AR | Support | Disponible | Voir la pièce |
| 64 | 66071065R | Ressort | Disponible | Voir la pièce |
| 65 | 66110794 | Kit etiquettes | Disponible | Voir la pièce |
| 67 | 3064056R | Rondelle | Disponible | Voir la pièce |
| 68 | 3026005R | Bague | Disponible | Voir la pièce |
| 69 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 71 | - | N | Non reliée | |
| 72 | 3032018R | Rivet | Disponible | Voir la pièce |
| 73 | 66110858 | Secteur | Disponible | Voir la pièce |
| 74 | 3906053 | Screw | Disponible | Voir la pièce |
| 75 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 76 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 77 | 66071034R | Throttle lever | Disponible | Voir la pièce |
| 80 | 66112001R | Groupe sac | Disponible | Voir la pièce |
