Vue Éclatée APACHE 85 2WD K1600 until 02/ 2026
Retrouvez les pièces détachées, références et repères disponibles pour APACHE 85 2WD K1600 until 02/ 2026.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532912472393R | Châssis | Disponible | Voir la pièce |
| 2 | SGS532013342013R | Support du colonne | Disponible | Voir la pièce |
| 3 | SGS532013422803R | Support réservoir | Disponible | Voir la pièce |
| 4 | SGS532013422813R | Support | Disponible | Voir la pièce |
| 5 | SGS532013422823R | Support | Disponible | Voir la pièce |
| 6 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 7 | SGN309019533R | Vis | Non reliée | |
| 7 | SGN309019533R | Vis | Non reliée | |
| 8 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 8 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 9 | SGN309503518 | Screw | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532916432283R | Pivot (Roue) | Disponible | Voir la pièce |
| 2 | SGS532916432273 | Pivot (Roue) | Disponible | Voir la pièce |
| 3 | SGS532016542103R | Assieu anterieur | Disponible | Voir la pièce |
| 4 | SGS532080503603 | Levier | Disponible | Voir la pièce |
| 5 | SGS532195203533 | Entretoise | Disponible | Voir la pièce |
| 6 | SGN532980152 | Tige de connexion | Disponible | Voir la pièce |
| 7 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 8 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 9 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311120504 | Ecrou hex | Disponible | Voir la pièce |
| 11 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 12 | SGN311728003 | Clé | Disponible | Voir la pièce |
| 13 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 14 | SGN309501527 | Couvercle | Disponible | Voir la pièce |
| 15 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 16 | SGN309203524 | Vis hex | Disponible | Voir la pièce |
| 17 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 19 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 20 | SG425111016 | Graisseur | Disponible | Voir la pièce |
| 21 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 22 | SGN309501532R | Vis | Non reliée | |
| 23 | SGS532093202793 | Pivot | Disponible | Voir la pièce |
| 24 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 26 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 26 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 27 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 27 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 28 | SGN532940203R | Roue avant | Disponible | Voir la pièce |
| 29 | SGN532940204R | Roue avant | Disponible | Voir la pièce |
| 30 | SGN325111043R | Jante antérieur | Disponible | Voir la pièce |
| 31 | SGN274161055R | Pneumatique | Disponible | Voir la pièce |
| 32 | SGN324196019 | Roulement | Disponible | Voir la pièce |
| 32 | SGN324196019 | Roulement | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 1 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 2 | SGS532095202063R | Entretoise | Disponible | Voir la pièce |
| 3 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 4 | SGN311726099 | Clavette | Disponible | Voir la pièce |
| 5 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 6 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN532940205R | Roue arrière | Disponible | Voir la pièce |
| 8 | SGN532940206R | Roue arrière | Disponible | Voir la pièce |
| 9 | SGN325111044R | Jante arrière | Disponible | Voir la pièce |
| 10 | SGN274161056R | Pneumatique arrière | Disponible | Voir la pièce |
| 11 | SGN532991061R | Transmission | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532938252013 | Pignon | Disponible | Voir la pièce |
| 2 | SGS532038522063R | Support du colonne | Non reliée | |
| 3 | SGS532933322043R | Segment | Disponible | Voir la pièce |
| 4 | SGS532080272053 | Camme | Disponible | Voir la pièce |
| 5 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 6 | SGS532096263753 | Couvercle | Disponible | Voir la pièce |
| 7 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 8 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 9 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 10 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 11 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 11 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 12 | SGN000324001 | Roulement | Disponible | Voir la pièce |
| 13 | SGN443821008 | Volant | Disponible | Voir la pièce |
| 14 | SGN443821010 | Pommeau | Disponible | Voir la pièce |
| 15 | SGN532151106 | Couvercle | Disponible | Voir la pièce |
| 16 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 17 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 18 | SGN309501068R | Vis | Non reliée | |
| 19 | SGN311150513 | Ecrou | Disponible | Voir la pièce |
| 20 | SGN311129528 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN532980155R | Bielle | Disponible | Voir la pièce |
| 22 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 23 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 24 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN311120504 | Ecrou hex | Disponible | Voir la pièce |
| 27 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532980702023R | Commande de coupe | Disponible | Voir la pièce |
| 2 | SGS532080112443 | Tige | Disponible | Voir la pièce |
| 3 | SGN315231222 | Ressort | Disponible | Voir la pièce |
| 4 | SGS532080312173R | Tige | Disponible | Voir la pièce |
| 5 | SGS532080362053R | Bras de levage | Disponible | Voir la pièce |
| 6 | SGS532080502063R | Support | Non reliée | |
| 7 | SGS532090162163R | Vis | Non reliée | |
| 8 | SGS532913362453R | Support | Disponible | Voir la pièce |
| 9 | SGS532913463513R | Axe de poulie | Non reliée | |
| 10 | SGS532038128423 | Arbre | Disponible | Voir la pièce |
| 11 | SGS532033232383 | Poulie | Disponible | Voir la pièce |
| 12 | SGN321841075 | Couvercle | Disponible | Voir la pièce |
| 13 | SGS532195203393 | Bague | Disponible | Voir la pièce |
| 14 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN324162097 | Roulement | Disponible | Voir la pièce |
| 16 | SGN311733075 | Bague | Disponible | Voir la pièce |
| 16 | SGN311733075 | Bague | Disponible | Voir la pièce |
| 17 | SGN323721006 | Bague | Disponible | Voir la pièce |
| 18 | SGN315231228 | Ressort | Disponible | Voir la pièce |
| 19 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 20 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 20 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 22 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 23 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 24 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 25 | SGN532150425 | Poignee | Disponible | Voir la pièce |
| 26 | SG311210507 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 28 | SGN309019505R | Vis | Disponible | Voir la pièce |
| 29 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 30 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 30 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN309578539 | Vis | Disponible | Voir la pièce |
| 32 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472563R | Couvercle | Disponible | Voir la pièce |
| 2 | SGS532985422413R | Couverture | Disponible | Voir la pièce |
| 3 | SGS532985422423R | Couverture | Disponible | Voir la pièce |
| 4 | SGS532098212023 | Flasque | Disponible | Voir la pièce |
| 5 | SGS532038152013R | Disponible | Voir la pièce | |
| 6 | SGS532050412013R | Porte-lame | Non reliée | |
| 7 | SGS532950602033R | Kit lames | Disponible | Voir la pièce |
| 8 | SGS532090162123R | Vis | Disponible | Voir la pièce |
| 9 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 10 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 11 | SGS532033252013R | Poulie | Disponible | Voir la pièce |
| 12 | SG532092207873 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN315231221 | Ressort | Disponible | Voir la pièce |
| 14 | SGS532093117613 | Pivot | Disponible | Voir la pièce |
| 16 | SGS532939352023 | Couvercle | Disponible | Voir la pièce |
| 17 | SGS532014402603R | Limiteur | Disponible | Voir la pièce |
| 18 | SGS532113415743 | Protection | Disponible | Voir la pièce |
| 19 | SGS532113415733 | Protection | Disponible | Voir la pièce |
| 20 | SGN318112030 | Chaine | Disponible | Voir la pièce |
| 21 | SGS532113408393 | Protection | Disponible | Voir la pièce |
| 22 | SGN273192082R | Protection | Disponible | Voir la pièce |
| 23 | SGS532113405193R | Protection | Disponible | Voir la pièce |
| 24 | SGN273192083R | Protection | Disponible | Voir la pièce |
| 25 | SGS532113408373 | Protection | Disponible | Voir la pièce |
| 26 | SGN273192052 | Protection | Disponible | Voir la pièce |
| 27 | SGN273521180 | Joint | Disponible | Voir la pièce |
| 28 | SGN324162095 | Roulement | Disponible | Voir la pièce |
| 28 | SGN324162095 | Roulement | Disponible | Voir la pièce |
| 29 | SGN311733093 | Bague | Disponible | Voir la pièce |
| 29 | SGN311733093 | Bague | Disponible | Voir la pièce |
| 30 | SGN273521179 | Joint | Disponible | Voir la pièce |
| 31 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 32 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 32 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 33 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 33 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 33 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 33 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 34 | SGN311732002 | Bague | Disponible | Voir la pièce |
| 35 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 35 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 35 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 35 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 35 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 36 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 37 | SGN532152022R | Capot courroie | Disponible | Voir la pièce |
| 38 | SGN532151443 | Entretoise | Disponible | Voir la pièce |
| 39 | SGN272731276R | Courroie | Disponible | Voir la pièce |
| 40 | SG532092304123 | Rondelle | Disponible | Voir la pièce |
| 41 | SGN311219514 | Rondelle | Disponible | Voir la pièce |
| 42 | SGS532913452333R | Securite | Disponible | Voir la pièce |
| 43 | SGS532913452343R | Securite | Disponible | Voir la pièce |
| 44 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 45 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 46 | SGN283292437 | Etiquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532991061R | Transmission | Non reliée | |
| 2 | SGS532013412923R | Support | Disponible | Voir la pièce |
| 3 | SGS532080402323R | Levier | Disponible | Voir la pièce |
| 4 | SGS532093102123R | Arbre trasmission | Disponible | Voir la pièce |
| 5 | SGS532980364823 | Bras | Disponible | Voir la pièce |
| 6 | SGN532980158R | Entretoise | Disponible | Voir la pièce |
| 7 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 8 | SGN442073005 | Connection | Disponible | Voir la pièce |
| 10 | SGN442073006 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN311129516 | Ecrou | Disponible | Voir la pièce |
| 13 | SGS532080403003 | Levier de commande | Disponible | Voir la pièce |
| 14 | SGN532152026R | Poignee | Disponible | Voir la pièce |
| 15 | SGS532980462583R | Pedale de frein | Disponible | Voir la pièce |
| 16 | SGS532080422773R | Etrier | Disponible | Voir la pièce |
| 17 | SGS532080422783R | Accul | Disponible | Voir la pièce |
| 18 | SGN532980156R | Accul | Disponible | Voir la pièce |
| 19 | SGN532151940R | Poignee | Non reliée | |
| 20 | SGN443900171R | Câble frein | Disponible | Voir la pièce |
| 21 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 22 | SGN315231042 | Ressort | Disponible | Voir la pièce |
| 23 | SGN324196021 | Roulement | Disponible | Voir la pièce |
| 24 | SGS532013422913R | Plaquette | Disponible | Voir la pièce |
| 25 | SGN273151011 | Couverture | Disponible | Voir la pièce |
| 26 | SGN323721011 | Bague | Disponible | Voir la pièce |
| 27 | SGN532152034R | Courroie | Disponible | Voir la pièce |
| 28 | SGS532080402393R | Etrier | Disponible | Voir la pièce |
| 29 | SGS532013412953R | Guide de courroire | Disponible | Voir la pièce |
| 30 | SGS532013412933R | Support | Disponible | Voir la pièce |
| 31 | SGN443900172R | Cable | Disponible | Voir la pièce |
| 32 | SGS532013412973R | Vis | Non reliée | |
| 33 | SGN309578514 | Vis | Disponible | Voir la pièce |
| 34 | SGN309019533R | Vis | Non reliée | |
| 35 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 37 | SG309501536 | Vis | Disponible | Voir la pièce |
| 37 | SG309501536 | Vis | Disponible | Voir la pièce |
| 38 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 38 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 38 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 38 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 39 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 40 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 40 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 41 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 42 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 43 | SG311210511 | Rondelle | Disponible | Voir la pièce |
| 44 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 45 | SGN311219499 | Rondelle | Disponible | Voir la pièce |
| 46 | SGN311338502R | Pivot | Non reliée | |
| 47 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 47 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 48 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 48 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 49 | SGN309503532R | Vis | Disponible | Voir la pièce |
| 50 | SGN309019507 | Vis | Disponible | Voir la pièce |
| 50 | SGN309019507 | Vis | Disponible | Voir la pièce |
| 51 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 51 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 51 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 52 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 52 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 52 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 53 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 53 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 53 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 54 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 54 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 54 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 54 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 54 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 54 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 55 | SGN532991079R | Rondelle | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130033R | Reservoir | Disponible | Voir la pièce |
| 2 | SGN321841017 | Bouchon | Disponible | Voir la pièce |
| 3 | SGS532013412913R | Support réservoir | Disponible | Voir la pièce |
| 4 | SGN532151952R | Manchon | Non reliée | |
| 5 | SGS532986023763R | Joint | Non reliée | |
| 6 | SGS532986018003 | Tuyau | Disponible | Voir la pièce |
| 7 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 8 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 8 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532152020R | Siege | Disponible | Voir la pièce |
| 2 | SGS532113403353R | Support | Disponible | Voir la pièce |
| 3 | SGS532018473003R | Support siege | Disponible | Voir la pièce |
| 4 | SGN309599012 | Vis | Disponible | Voir la pièce |
| 5 | SGS532013422833R | Support ressort | Disponible | Voir la pièce |
| 6 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 6 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 8 | SGS532097402323R | Ressort | Disponible | Voir la pièce |
| 9 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 10 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN315231262 | Ressort | Disponible | Voir la pièce |
| 12 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 13 | SGN532152021R | Interrupteur siege | Disponible | Voir la pièce |
| 14 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 15 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 15 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 16 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 16 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 16 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 16 | SGN309503512 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532013422843R | Support batterie | Disponible | Voir la pièce |
| 2 | SGN532151900R | Câble | Non reliée | |
| 3 | SGS532014402183 | Support | Disponible | Voir la pièce |
| 4 | SGS532097412103R | Ressort | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 6 | SGN341271264R | Cable | Disponible | Voir la pièce |
| 7 | SGN341271265R | Cablage | Disponible | Voir la pièce |
| 8 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 9 | SGN341271172 | Cable complet | Disponible | Voir la pièce |
| 10 | SGN341271057 | Conducteur | Disponible | Voir la pièce |
| 11 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 12 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 13 | SGN345329039R | Interrupteur | Disponible | Voir la pièce |
| 14 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 15 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 16 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 17 | SGN532151567 | Bouchon | Disponible | Voir la pièce |
| 18 | SGN273121037 | Bague | Disponible | Voir la pièce |
| 19 | SG309503561 | Vis | Disponible | Voir la pièce |
| 20 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 21 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 22 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 23 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 23 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 24 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 25 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 26 | SGN358261019R | Rele | Disponible | Voir la pièce |
| 27 | SGN346211006R | Batterie | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN341271265R | Cablage | Disponible | Voir la pièce |
| 2 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 3 | SGN341271266R | Cable | Disponible | Voir la pièce |
| 4 | SGN341271172 | Cable complet | Disponible | Voir la pièce |
| 5 | SGN341271057 | Conducteur | Disponible | Voir la pièce |
| 6 | SGN341271264R | Cable | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532152051R | Capot | Disponible | Voir la pièce |
| 2 | SGN532152040R | Tableau de bord | Disponible | Voir la pièce |
| 3 | SGN532152055R | Capot | Non reliée | |
| 4 | SGN532152029R | Porte-objet | Disponible | Voir la pièce |
| 5 | SGN532152053R | Couverture | Disponible | Voir la pièce |
| 6 | SGN532152054R | Couverture | Disponible | Voir la pièce |
| 7 | SGN341271268R | Couverture | Disponible | Voir la pièce |
| 8 | SGN309543533R | Vis | Disponible | Voir la pièce |
| 9 | SGS532012402253R | Plancher | Disponible | Voir la pièce |
| 10 | SGS532012402263R | Estrade | Disponible | Voir la pièce |
| 11 | SGS532012402273R | Estrade | Disponible | Voir la pièce |
| 12 | SGS532012402283R | Antidérapant | Disponible | Voir la pièce |
| 12 | SGS532012402283R | Antidérapant | Disponible | Voir la pièce |
| 13 | SGS532085412293R | Protection | Disponible | Voir la pièce |
| 14 | SGS532080422803R | Etrier | Disponible | Voir la pièce |
| 15 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 16 | SGS532013422883R | Protection | Disponible | Voir la pièce |
| 17 | SGS532918462453R | Pare-chocs | Disponible | Voir la pièce |
| 18 | SGS532918462423R | Pare-chocs | Disponible | Voir la pièce |
| 19 | SGS532013422923R | Poignee | Disponible | Voir la pièce |
| 20 | SGS532013422953R | Poignee | Disponible | Voir la pièce |
| 21 | SGS532085422533R | Support | Disponible | Voir la pièce |
| 22 | SGS532085422553R | Châssis | Disponible | Voir la pièce |
| 23 | SGS532085412303R | Etrier | Disponible | Voir la pièce |
| 24 | SGN321841087 | Bouchon | Disponible | Voir la pièce |
| 25 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 25 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 25 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 26 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 26 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 26 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 27 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 27 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 28 | SGN309019507 | Vis | Disponible | Voir la pièce |
| 29 | SGN309019533R | Vis | Non reliée | |
| 29 | SGN309019533R | Vis | Non reliée | |
| 31 | SGN309019530R | Vis | Non reliée | |
| 32 | SGN283294077R | Etiquette | Disponible | Voir la pièce |
| 33 | SGN283293201R | Etiquette | Non reliée | |
| 34 | SGN283294078R | Etiquette | Disponible | Voir la pièce |
| 35 | SGN283292302 | Etiquette | Disponible | Voir la pièce |
| 37 | SGN283293093 | Etiquette | Disponible | Voir la pièce |
| 39 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 40 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 42 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 43 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 43 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 43 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 44 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 44 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 44 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 45 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 45 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 46 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 46 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 46 | SGN309578517 | Vis | Disponible | Voir la pièce |

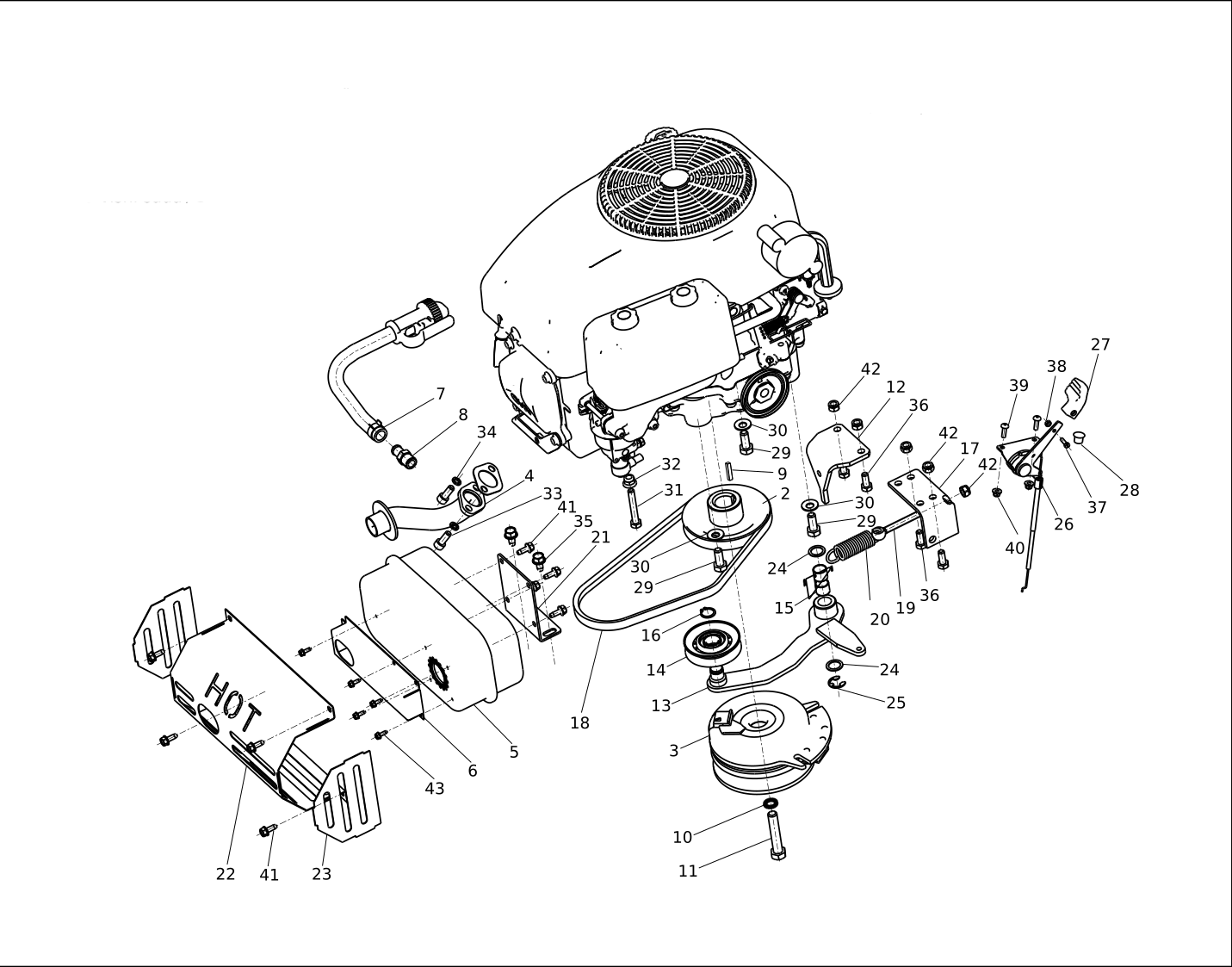

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | SGN532151100 | Pulley (engine) | Disponible | Voir la pièce |
| 3 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 4 | SGS532927442803R | Pot d | Non reliée | |
| 5 | SGN443900118 | Pot | Disponible | Voir la pièce |
| 6 | SGS532085422443R | Muffler cover | Non reliée | |
| 7 | SGN532151253 | Tuyau | Disponible | Voir la pièce |
| 8 | SGN532151254 | Réduction | Disponible | Voir la pièce |
| 9 | SGN311726101 | Key | Disponible | Voir la pièce |
| 10 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 11 | SGN309578542 | Screw | Disponible | Voir la pièce |
| 12 | SGS532013402893R | Clutch stop | Disponible | Voir la pièce |
| 13 | SGS532913463523R | Support | Disponible | Voir la pièce |
| 14 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 15 | SGN323721004 | Bushing | Disponible | Voir la pièce |
| 16 | SGN311733007 | Ring | Disponible | Voir la pièce |
| 17 | SGS532013402783R | Spring support | Non reliée | |
| 18 | SGN272731277R | Belt | Disponible | Voir la pièce |
| 19 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 20 | SGN315231234 | Spring | Disponible | Voir la pièce |
| 21 | SGS532013402883R | Muffler support | Disponible | Voir la pièce |
| 22 | SGS532085412273R | Exhaust guard | Disponible | Voir la pièce |
| 23 | SGS532085412283R | Exhaust guard | Disponible | Voir la pièce |
| 24 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 24 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 25 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 26 | SGN443900094R | Levier accelerateur | Non reliée | |
| 27 | SGN443900148 | Lever | Disponible | Voir la pièce |
| 28 | SGN321841082 | Bouchon | Disponible | Voir la pièce |
| 29 | SGN309578548 | Screw | Disponible | Voir la pièce |
| 29 | SGN309578548 | Screw | Disponible | Voir la pièce |
| 29 | SGN309578548 | Screw | Disponible | Voir la pièce |
| 30 | SGN311214516 | Washer | Disponible | Voir la pièce |
| 30 | SGN311214516 | Washer | Disponible | Voir la pièce |
| 30 | SGN311214516 | Washer | Disponible | Voir la pièce |
| 31 | SG309503544 | Screw | Disponible | Voir la pièce |
| 32 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 33 | SGN309579502 | Vis | Disponible | Voir la pièce |
| 34 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 35 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 36 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 36 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 37 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 38 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 39 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 40 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 41 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 41 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 42 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 42 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 42 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 43 | SGN309578507 | Pulley (engine) | Disponible | Voir la pièce |
