Vue Éclatée BCH 500 RAILWAY RENCH
Retrouvez les pièces détachées, références et repères disponibles pour BCH 500 RAILWAY RENCH.

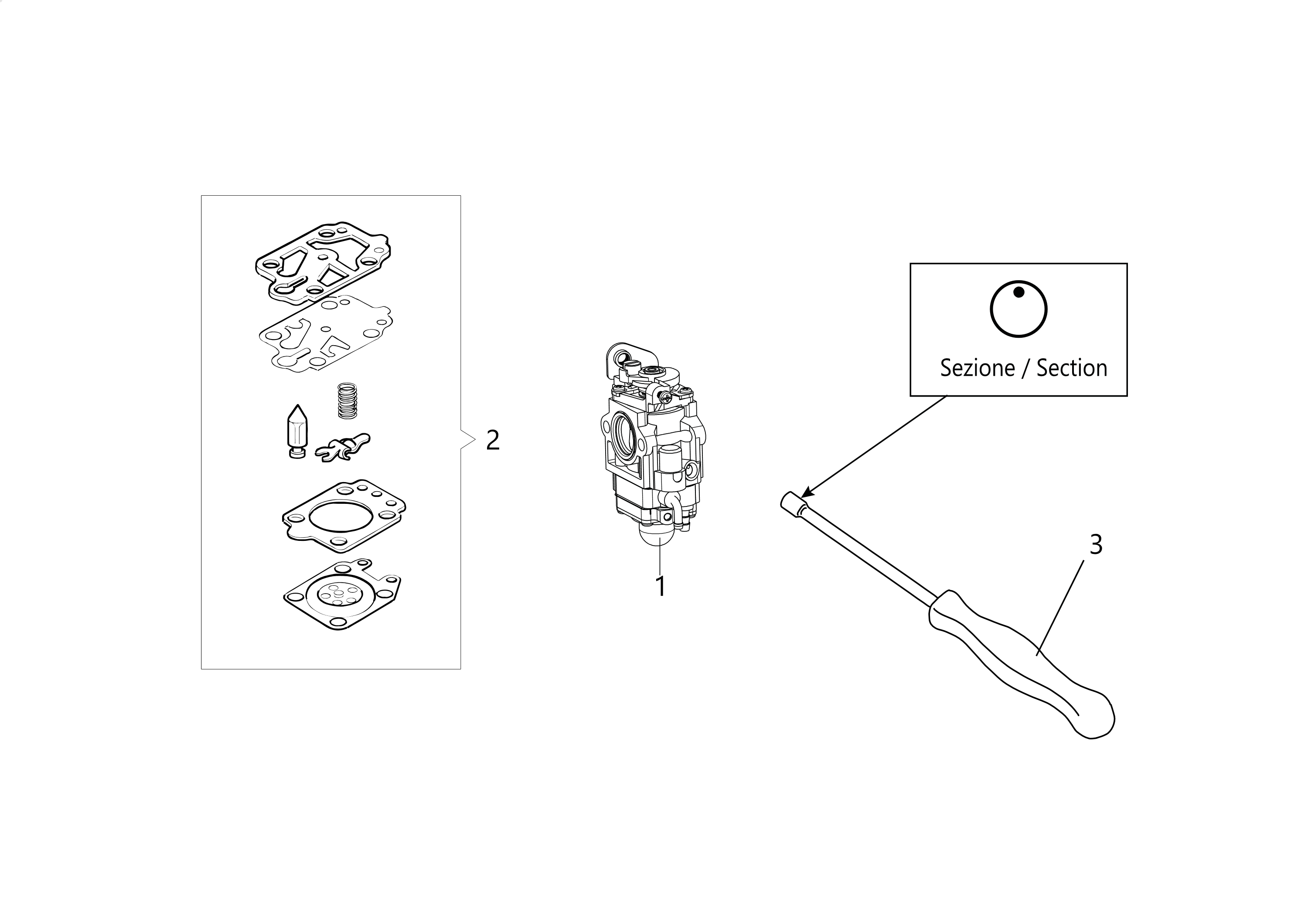

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61450508AR | Carburateur | Non reliée | |
| 2 | 2318025R | Kit pour la réparation | Disponible | Voir la pièce |
| 3 | 3055155R | Tournevis spécial | Disponible | Voir la pièce |

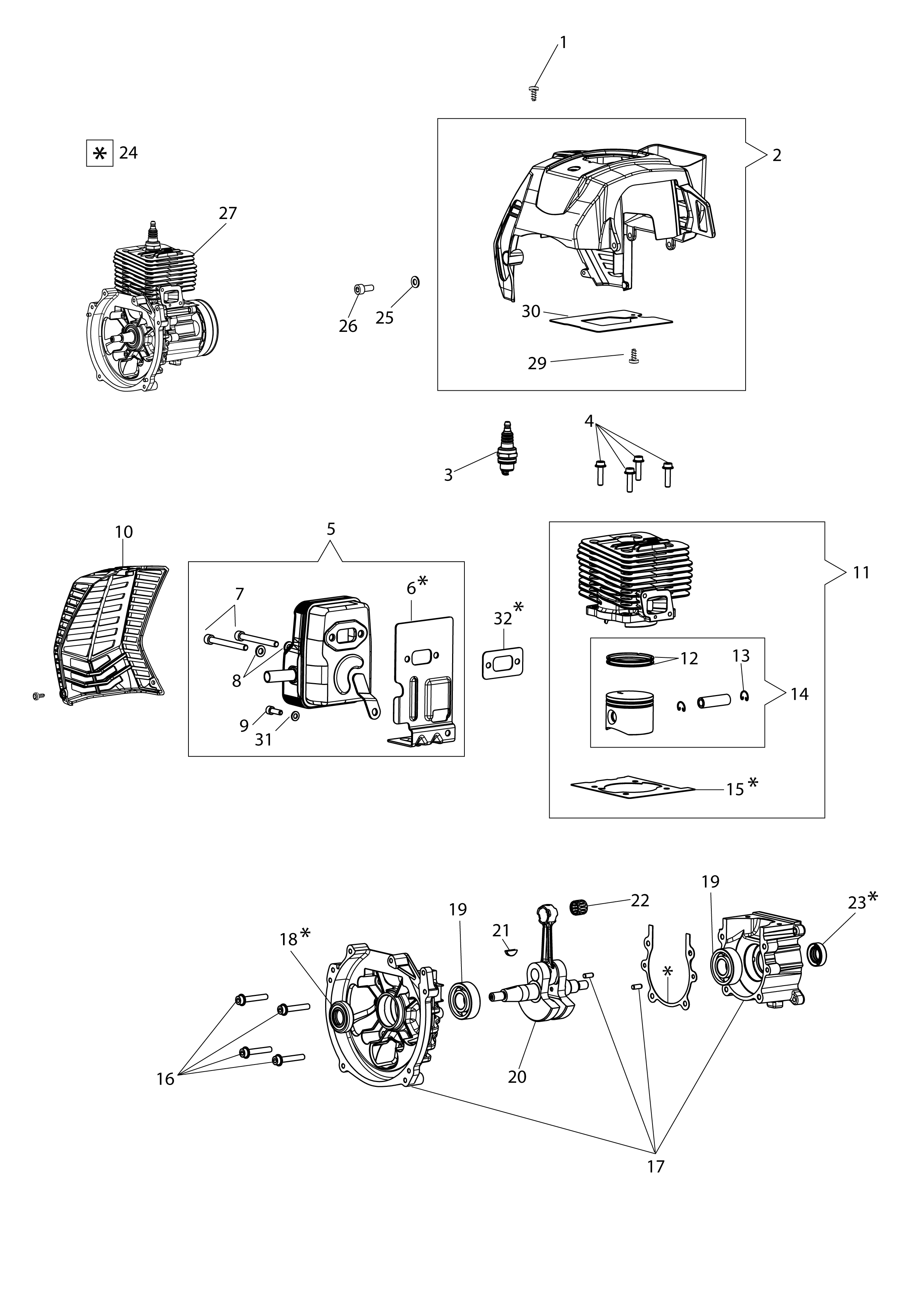

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960121R | Vis | Disponible | Voir la pièce |
| 2 | 61570034 | Capot moteur | Non reliée | |
| 3 | 3055104R | Bougie | Disponible | Voir la pièce |
| 4 | 3860095R | Vis | Disponible | Voir la pièce |
| 5 | 61570013R | Pot compl. | Non reliée | |
| 6 | 61450242AR | Joint | Disponible | Voir la pièce |
| 7 | 3801069R | Vis | Disponible | Voir la pièce |
| 8 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 9 | 3801011R | Vis | Disponible | Voir la pièce |
| 10 | 61450367R | Couvre-pot | Disponible | Voir la pièce |
| 11 | 61510103 | Cylindre compl. | Disponible | Voir la pièce |
| 12 | 50080013R | Segment | Disponible | Voir la pièce |
| 13 | 004900061R | Bague | Disponible | Voir la pièce |
| 14 | 61510009R | Piston complet | Disponible | Voir la pièce |
| 15 | 61450127AR | Joint | Disponible | Voir la pièce |
| 16 | 3860096R | Vis | Disponible | Voir la pièce |
| 17 | 61570021R | Carter moteur complet | Non reliée | |
| 18 | 3050056R | Joint d | Disponible | Voir la pièce |
| 19 | 3035065R | Roulement | Disponible | Voir la pièce |
| 19 | 3035065R | Roulement | Disponible | Voir la pièce |
| 20 | 61450001BR | Vilebrequin | Disponible | Voir la pièce |
| 21 | 3028020R | Clavette | Disponible | Voir la pièce |
| 22 | 50110044R | Roulement | Disponible | Voir la pièce |
| 23 | 3050057R | Joint d | Disponible | Voir la pièce |
| 24 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 24 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 24 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 24 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 24 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 24 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 24 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 25 | 3801009R | Vis | Non reliée | |
| 26 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 27 | 61510104R | Short block | Disponible | Voir la pièce |
| 29 | 3960167R | Vis | Disponible | Voir la pièce |
| 30 | 61570016R | Deflecteur | Non reliée | |
| 31 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 32 | 61450470R | Joint | Non reliée |

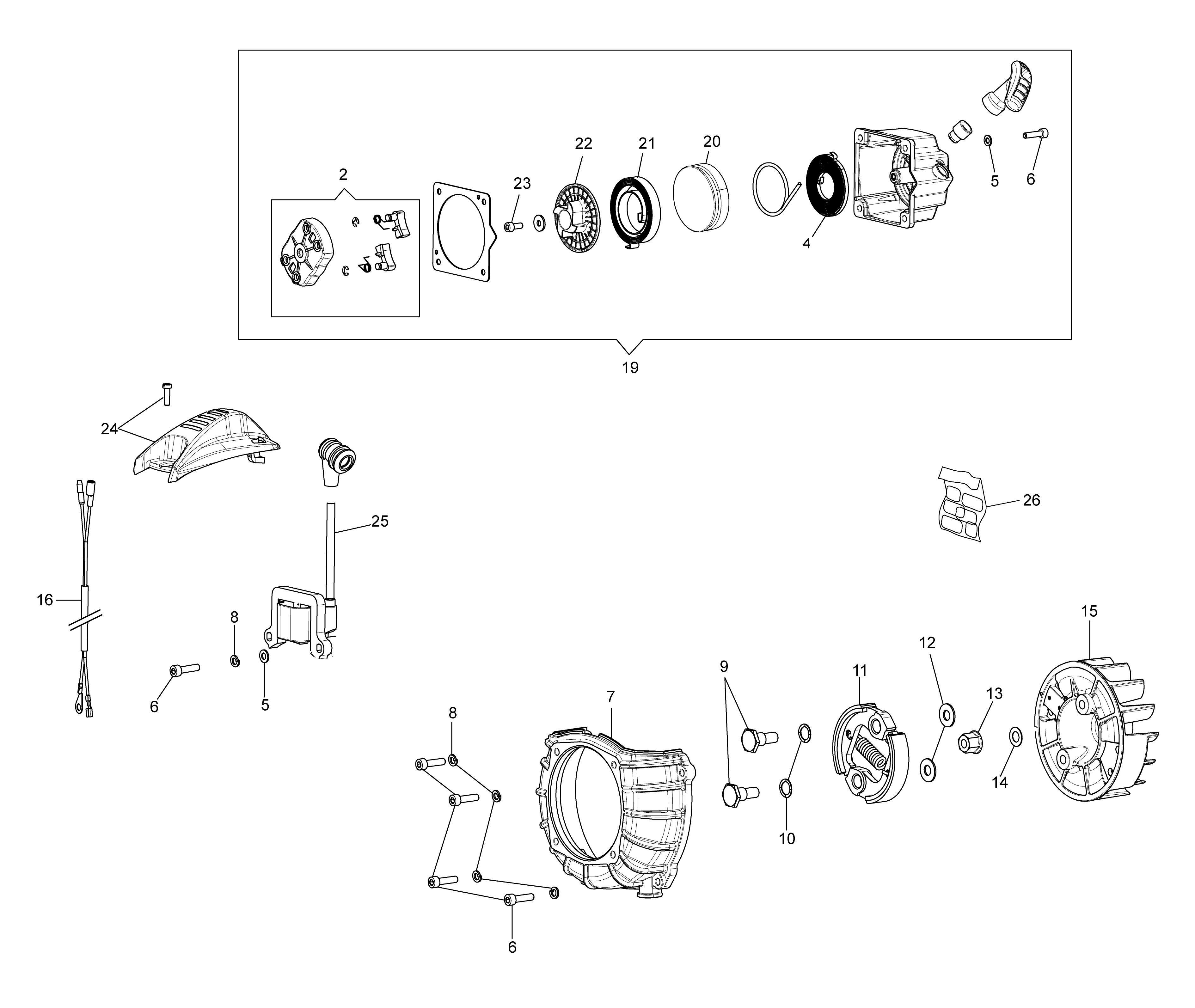

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | 61450193AR | Entraineur | Disponible | Voir la pièce |
| 4 | 61450044AR | Ressort de démarrage | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 6 | 3801013R | Vis | Disponible | Voir la pièce |
| 6 | 3801013R | Vis | Disponible | Voir la pièce |
| 6 | 3801013R | Vis | Disponible | Voir la pièce |
| 7 | 61570010R | Flasque | Non reliée | |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 9 | 61450070R | Pivot | Disponible | Voir la pièce |
| 10 | 61450072R | Rondelle | Disponible | Voir la pièce |
| 11 | 61450277R | Embrayage | Disponible | Voir la pièce |
| 12 | 61450071R | Rondelle | Disponible | Voir la pièce |
| 13 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 14 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 15 | 61450310R | Volant | Disponible | Voir la pièce |
| 16 | BF000030R | Cable | Non reliée | |
| 19 | 61570026R | Groupe démarrage facilité | Non reliée | |
| 20 | 61510152R | Poulie de démarrage | Disponible | Voir la pièce |
| 21 | 61450496R | Ressort | Disponible | Voir la pièce |
| 22 | 61450025AR | Couronne | Non reliée | |
| 23 | 3801009R | Vis | Non reliée | |
| 24 | 61570035 | Jeu couvercle | Non reliée | |
| 25 | 61570007R | Bobine | Non reliée | |
| 26 | 61510107 | Kit etiquettes | Disponible | Voir la pièce |

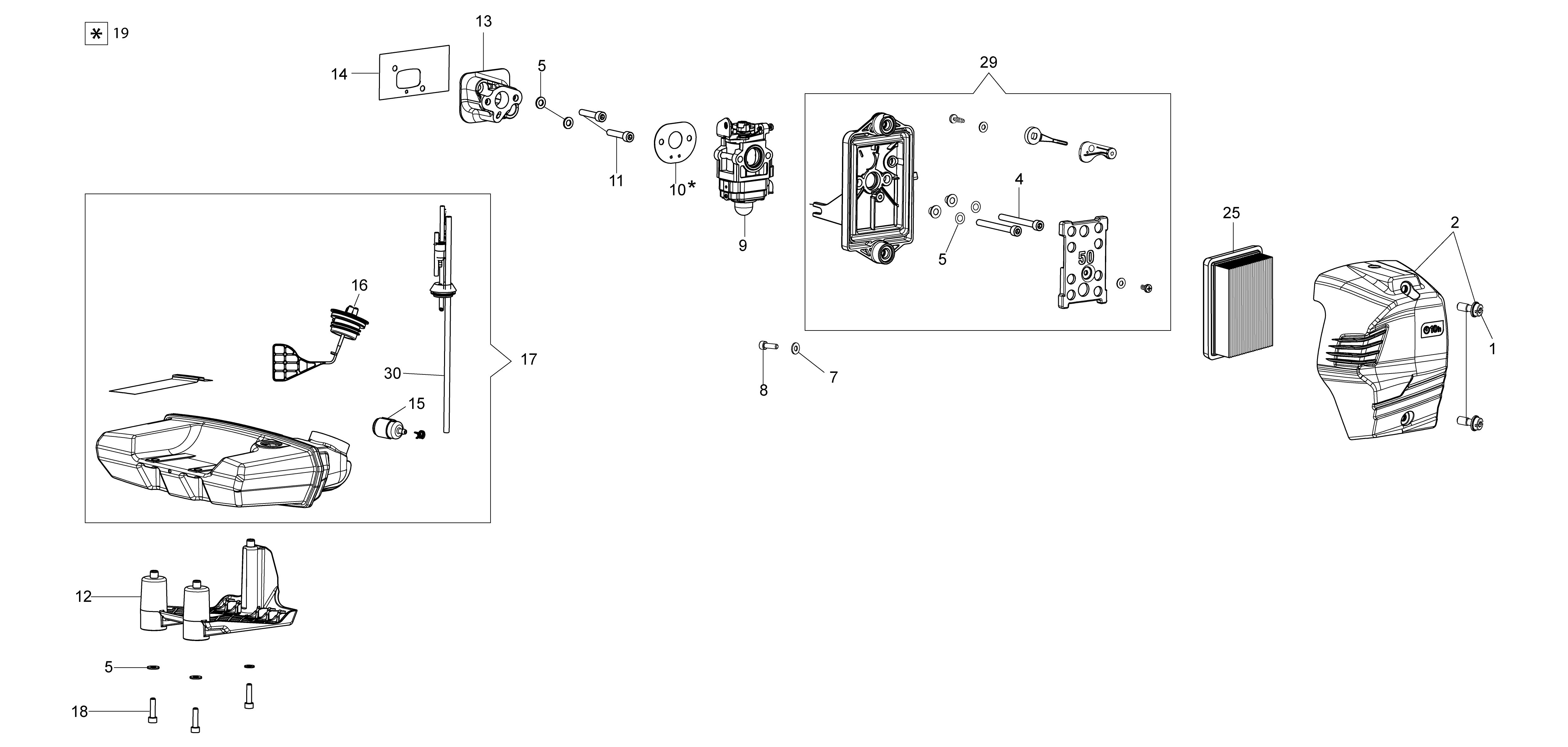

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61330040AR | Vis | Disponible | Voir la pièce |
| 2 | 61510112 | Couvercle filtre aire | Disponible | Voir la pièce |
| 4 | 3801012R | Vis | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 7 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 8 | 3801011R | Vis | Disponible | Voir la pièce |
| 9 | 61450508AR | Carburateur | Non reliée | |
| 10 | 61450054AR | Joint | Disponible | Voir la pièce |
| 11 | 3801015R | Vis | Disponible | Voir la pièce |
| 12 | 61510137R | Pied | Disponible | Voir la pièce |
| 13 | 61450053AR | Bride termique | Disponible | Voir la pièce |
| 14 | 61450052AR | Joint | Disponible | Voir la pièce |
| 15 | 50310317AR | Filtre mix | Non reliée | |
| 16 | 50072009R | Bouchon | Disponible | Voir la pièce |
| 17 | 61570029R | Groupe réservoir | Non reliée | |
| 18 | 3801013R | Vis | Disponible | Voir la pièce |
| 19 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 19 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 25 | 61120018R | Filtre aire | Non reliée | |
| 29 | 61510130R | Support filtre à air | Non reliée | |
| 30 | 61510127R | Kit tuyaux | Disponible | Voir la pièce |

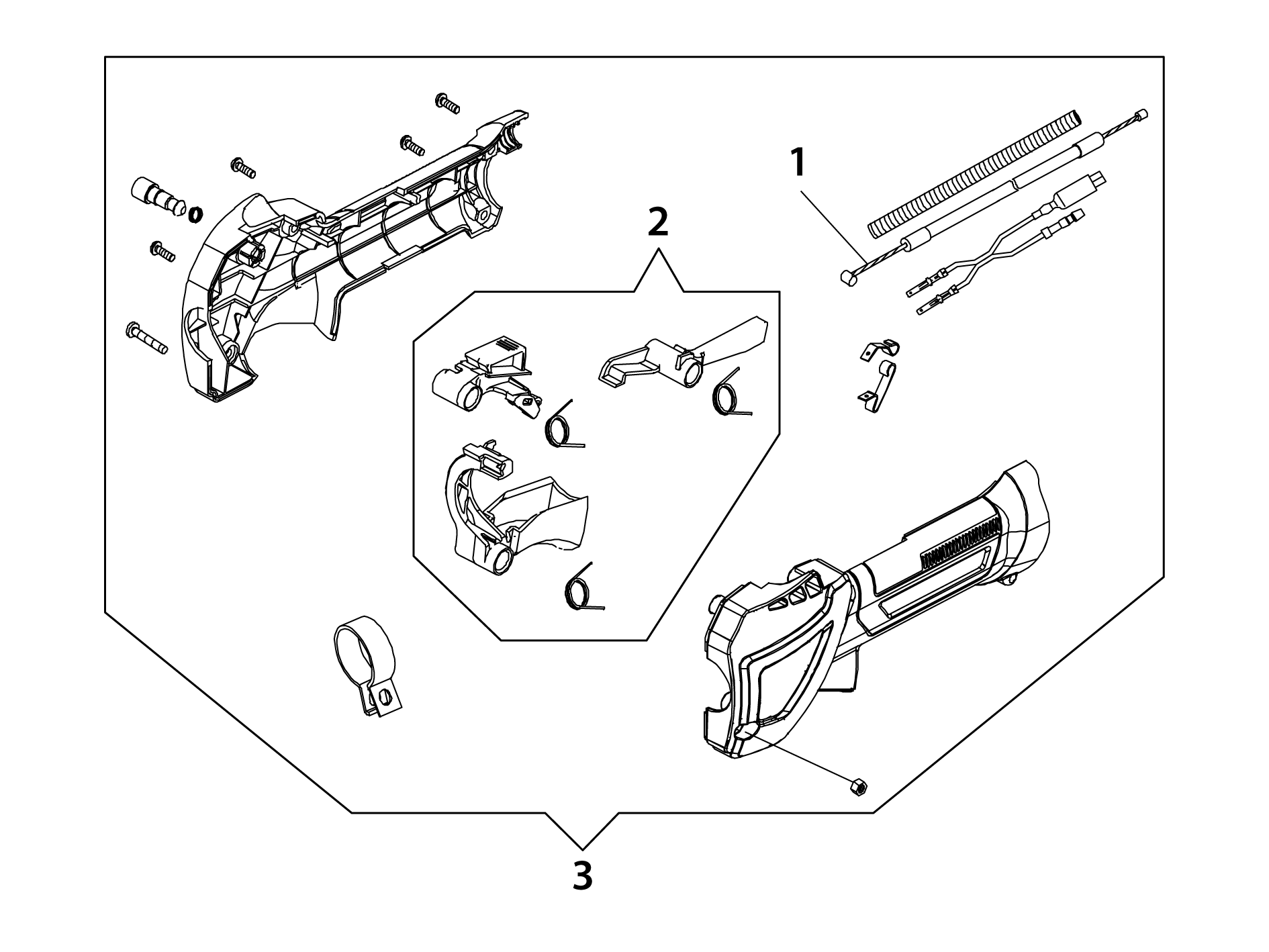

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | BF000164R | Cable accellerateur | Non reliée | |
| 2 | BF000148R | Kit levier accelerateur | Disponible | Voir la pièce |
| 3 | BF000165R | Poignee complete | Non reliée |
