Vue Éclatée GM 53 TR / RATO RV225
Retrouvez les pièces détachées, références et repères disponibles pour GM 53 TR / RATO RV225.

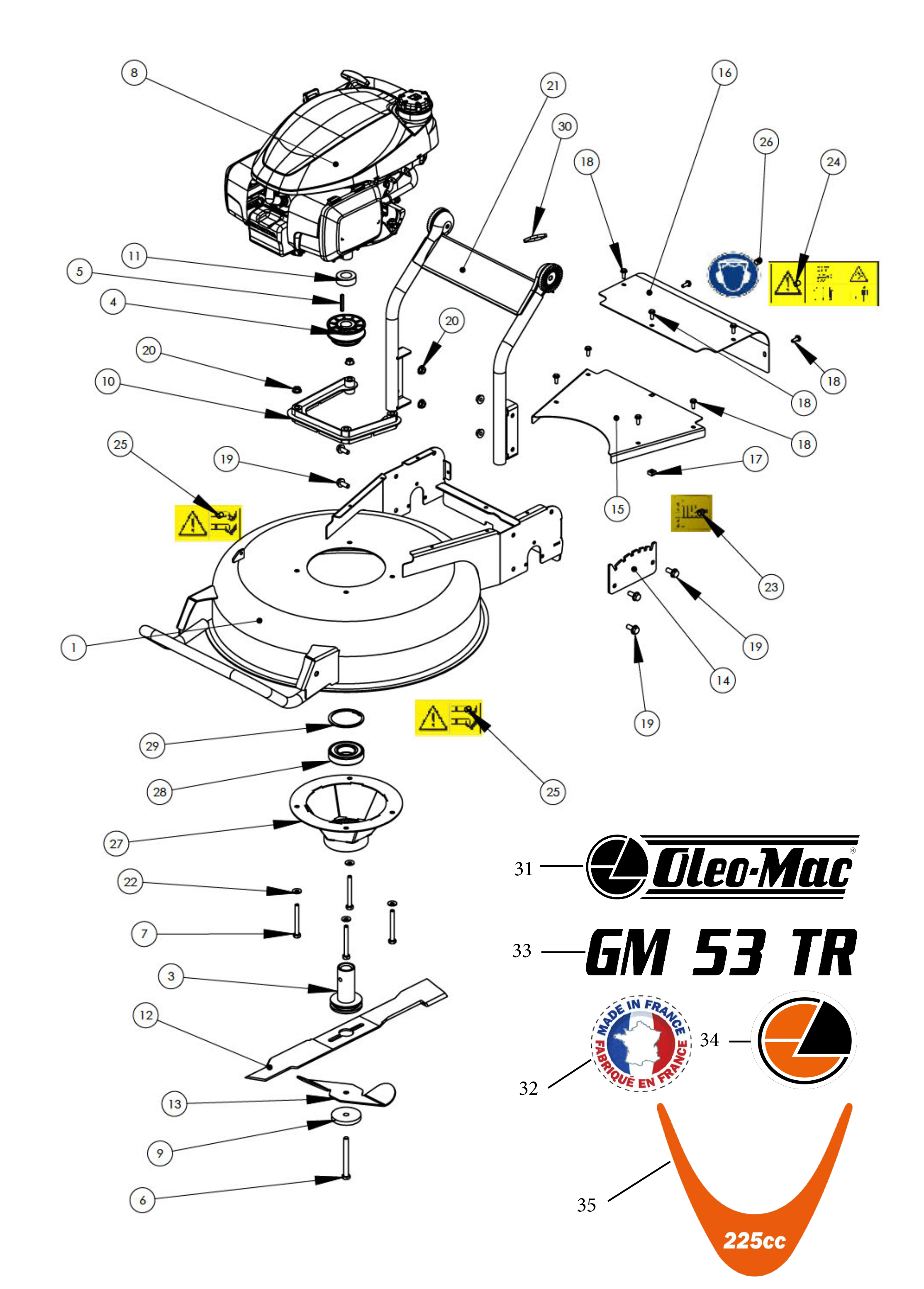

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KR02011001 | CARTER DE COUPE | Non reliée | |
| 3 | K302030126 | MOYEU LAME | Disponible | Voir la pièce |
| 4 | 0306060014 | POULIE MOTEUR | Non reliée | |
| 5 | 0301040051 | CLAVETTE | Non reliée | |
| 6 | 0300060312 | VIS | Disponible | Voir la pièce |
| 7 | 0300010833 | VIS | Disponible | Voir la pièce |
| 7 | 0300010871 | VIS | Disponible | Voir la pièce |
| 8 | 0330091021 | RV225 VOLANT LEGER | Disponible | Voir la pièce |
| 9 | 0302020042 | RONDELLE | Disponible | Voir la pièce |
| 10 | KR02011602 | SUPPORT MOTEUR | Disponible | Voir la pièce |
| 12 | K320020039 | LAME | Disponible | Voir la pièce |
| 13 | KR02011603 | EJECTEUR | Disponible | Voir la pièce |
| 14 | KR02010202 | REGLAGE HAUTEUR COUPE | Disponible | Voir la pièce |
| 15 | KR02012601 | CAPOT COURROIE ARRIERE ORANGE | Disponible | Voir la pièce |
| 16 | KR02012602 | CAPOT ARRIERE ORANGE | Disponible | Voir la pièce |
| 17 | 0300230604 | ECROU CAGE | Disponible | Voir la pièce |
| 18 | 0300090602 | VIS | Disponible | Voir la pièce |
| 18 | 0300090602 | VIS | Disponible | Voir la pièce |
| 18 | 0300090602 | VIS | Disponible | Voir la pièce |
| 18 | 0300090602 | VIS | Disponible | Voir la pièce |
| 19 | 0300010816 | VIS | Non reliée | |
| 19 | 0300010816 | VIS | Non reliée | |
| 19 | 0300010816 | VIS | Non reliée | |
| 20 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 20 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 21 | KR02011608 | POTENCE | Disponible | Voir la pièce |
| 22 | 0300430803 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 23 | K503000023 | AUTOCOLLANT HAUTEUR DE COUPE | Disponible | Voir la pièce |
| 24 | K503000042 | ETIQ "PRECAUTIONS EMPLOI" | Non reliée | |
| 25 | 0503000006 | AUTOCOLLANT DANGER LAME | Disponible | Voir la pièce |
| 25 | 0503000006 | AUTOCOLLANT DANGER LAME | Disponible | Voir la pièce |
| 26 | K503000012 | AUTOCOLLANT CASQUE | Disponible | Voir la pièce |
| 27 | KR02011601 | PALIER | Disponible | Voir la pièce |
| 28 | 0306010097 | ROULEMENT | Disponible | Voir la pièce |
| 29 | 0301070052 | CIRCLIPS | Disponible | Voir la pièce |
| 30 | 0301060021 | COLLIER PLASTIQUE | Disponible | Voir la pièce |
| 31 | K503060006 | LOGO OLEO-MAC | Non reliée | |
| 32 | 050300095 | LOGO MADE IN FRANCE | Disponible | Voir la pièce |
| 33 | K503060005 | LOGO GM 53 TR | Non reliée | |
| 34 | 0503090031 | LOGO MOTEUR | Non reliée | |
| 35 | K503060007 | LOGO MOTEUR | Non reliée |

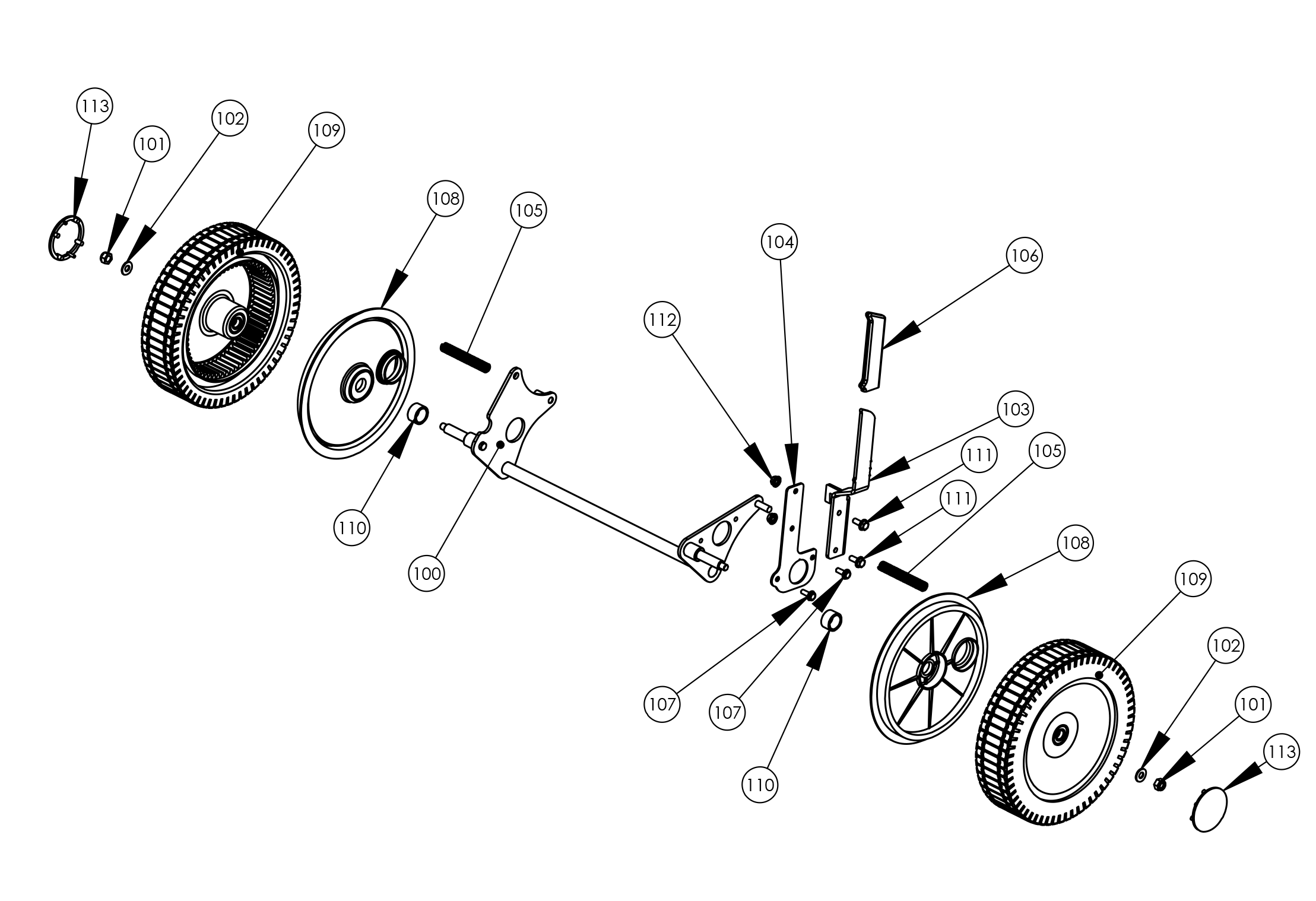

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 100 | KR02011605 | ESSIEU ARR | Disponible | Voir la pièce |
| 101 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 101 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 102 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 102 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 103 | KR02010201 | POIGNEE RELEVAGE | Disponible | Voir la pièce |
| 104 | KR02010204 | TOLE RESSORT | Disponible | Voir la pièce |
| 105 | 0305010052 | RESSORT | Disponible | Voir la pièce |
| 105 | 0305010052 | RESSORT | Disponible | Voir la pièce |
| 106 | K341000037 | EMBOUT | Disponible | Voir la pièce |
| 107 | 0300090602 | VIS | Disponible | Voir la pièce |
| 107 | 0300090602 | VIS | Disponible | Voir la pièce |
| 108 | 0309000097 | FLASQUE CACHE POUSSIERE | Disponible | Voir la pièce |
| 108 | 0309000097 | FLASQUE CACHE POUSSIERE | Disponible | Voir la pièce |
| 109 | 0309000095 | ROUE Ø 235 | Disponible | Voir la pièce |
| 109 | 0309000095 | ROUE Ø 235 | Disponible | Voir la pièce |
| 110 | K302020157 | ENTRETOISE | Disponible | Voir la pièce |
| 110 | K302020157 | ENTRETOISE | Disponible | Voir la pièce |
| 111 | 0300010609 | VIS | Disponible | Voir la pièce |
| 111 | 0300010609 | VIS | Disponible | Voir la pièce |
| 112 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 113 | 0309000098 | ENJOLIVEUR ROUE | Disponible | Voir la pièce |
| 113 | 0309000098 | ENJOLIVEUR ROUE | Disponible | Voir la pièce |

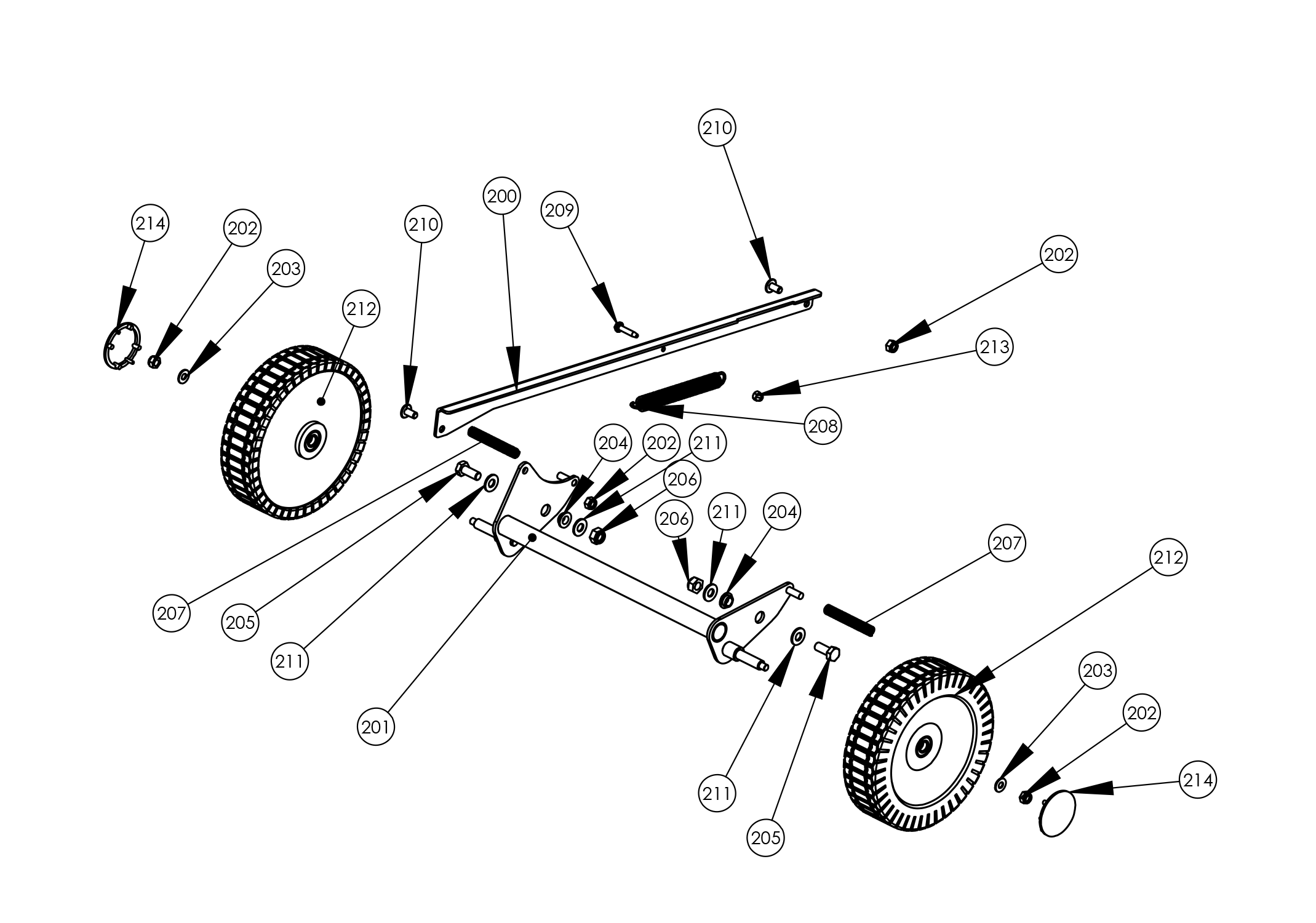

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 200 | KR02011804 | TRINGLE REGLAGE HAUT | Non reliée | |
| 201 | KR02011604 | ESSIEU | Disponible | Voir la pièce |
| 202 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 202 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 202 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 202 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 203 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 203 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 204 | 0302020224 | ENTRETOISE | Non reliée | |
| 204 | 0302020224 | ENTRETOISE | Non reliée | |
| 205 | 0300011008 | VIS | Disponible | Voir la pièce |
| 205 | 0300011008 | VIS | Disponible | Voir la pièce |
| 206 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 206 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 207 | 0305010052 | RESSORT | Disponible | Voir la pièce |
| 207 | 0305010052 | RESSORT | Disponible | Voir la pièce |
| 208 | 0305010051 | RESSORT | Disponible | Voir la pièce |
| 209 | 0300090613 | VIS | Disponible | Voir la pièce |
| 210 | 0300020821 | VIS | Disponible | Voir la pièce |
| 210 | 0300020821 | VIS | Disponible | Voir la pièce |
| 211 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 211 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 211 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 211 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 212 | 0309000096 | ROUE | Disponible | Voir la pièce |
| 212 | 0309000096 | ROUE | Disponible | Voir la pièce |
| 213 | 0300220601 | ECROU BORGNE | Disponible | Voir la pièce |
| 214 | 0309000098 | ENJOLIVEUR ROUE | Disponible | Voir la pièce |
| 214 | 0309000098 | ENJOLIVEUR ROUE | Disponible | Voir la pièce |

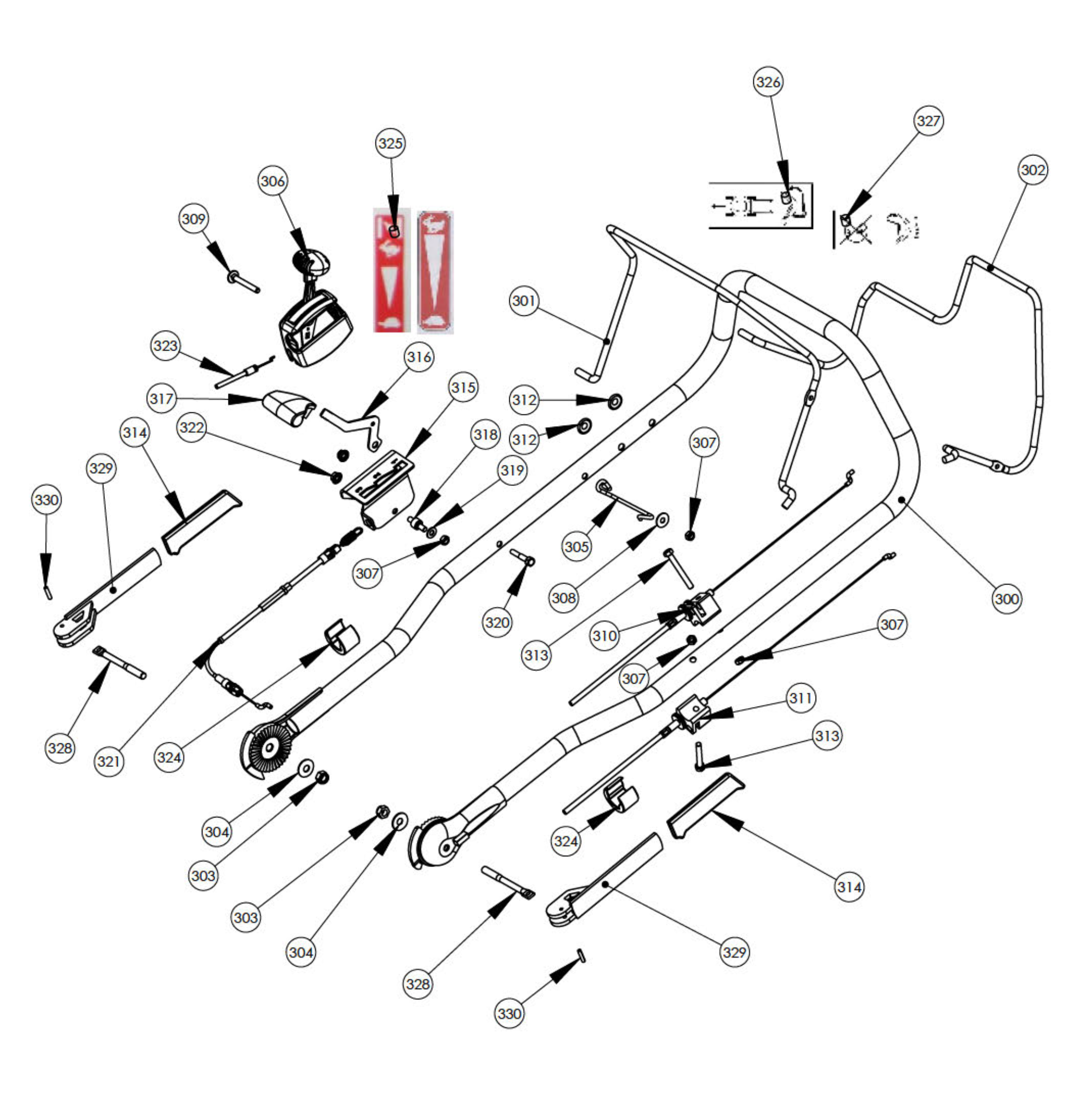

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 300 | KR02011003 | GUIDON HAUT | Disponible | Voir la pièce |
| 301 | KR02010601 | LEVIER HOMME MORT ROUGE | Disponible | Voir la pièce |
| 302 | KR02010901 | LEVIER CDE MARCHE JAUNE | Disponible | Voir la pièce |
| 303 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 303 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 304 | 0300430802 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 304 | 0300430802 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 305 | K305000022 | ACCROCHE LANCEUR | Disponible | Voir la pièce |
| 306 | K307020010 | POIGNEE GAZ | Disponible | Voir la pièce |
| 307 | 0300210602 | ECROU FREIN | Non reliée | |
| 307 | 0300210602 | ECROU FREIN | Non reliée | |
| 307 | 0300210602 | ECROU FREIN | Non reliée | |
| 307 | 0300210602 | ECROU FREIN | Non reliée | |
| 308 | 0300400601 | RONDELLE | Disponible | Voir la pièce |
| 309 | 0300080611 | VIS | Disponible | Voir la pièce |
| 310 | K308020039 | CABLE HOMME MORT | Disponible | Voir la pièce |
| 311 | K308010061 | CABLE AVANCEMENT | Disponible | Voir la pièce |
| 312 | 0300700801 | CACHE | Disponible | Voir la pièce |
| 312 | 0300700801 | CACHE | Disponible | Voir la pièce |
| 313 | 0300010605 | VIS | Disponible | Voir la pièce |
| 313 | 0300010605 | VIS | Disponible | Voir la pièce |
| 314 | K341000037 | EMBOUT | Disponible | Voir la pièce |
| 314 | K341000037 | EMBOUT | Disponible | Voir la pièce |
| 315 | KR02011609 | GRILLE VITESSE | Disponible | Voir la pièce |
| 316 | 0304001215 | MANETTE VITESSES | Disponible | Voir la pièce |
| 317 | 0341000177 | EMBOUT | Non reliée | |
| 318 | 0302010024 | AXE LEVIER | Disponible | Voir la pièce |
| 319 | 0300400602 | RONDELLE PLATE | Disponible | Voir la pièce |
| 320 | 0300010604 | VIS | Disponible | Voir la pièce |
| 321 | K308010062 | CABLE DE VITESSE | Disponible | Voir la pièce |
| 322 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 323 | K308040016 | CABLE DE GAZ | Non reliée | |
| 324 | K340000091 | ACCROCHE | Disponible | Voir la pièce |
| 324 | K340000091 | ACCROCHE | Disponible | Voir la pièce |
| 325 | K503000037 | ETIQU. GAZ | Disponible | Voir la pièce |
| 326 | K503000085 | ETIQUETTE MARCHE AVANT | Disponible | Voir la pièce |
| 327 | K503000086 | ETIQUETTE HOMME MORT | Disponible | Voir la pièce |
| 328 | K305000068 | TIGE BLOCAGE MANCHERON | Disponible | Voir la pièce |
| 328 | K305000068 | TIGE BLOCAGE MANCHERON | Disponible | Voir la pièce |
| 329 | KR02010203 | LEVIER VERROU.MANCHERON | Disponible | Voir la pièce |
| 329 | KR02010203 | LEVIER VERROU.MANCHERON | Disponible | Voir la pièce |
| 330 | 0301020029 | GOUPILLE | Disponible | Voir la pièce |
| 330 | 0301020029 | GOUPILLE | Disponible | Voir la pièce |

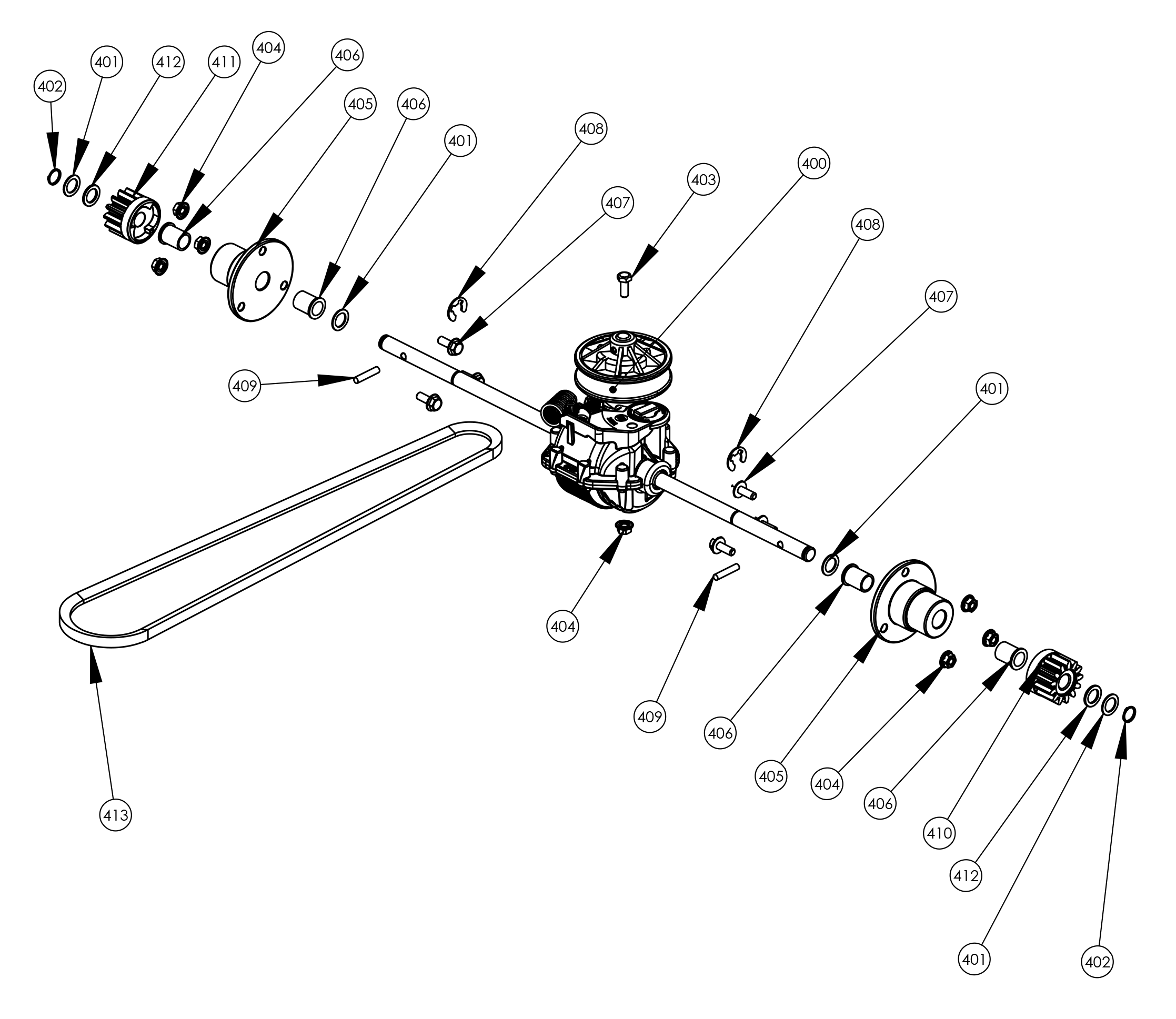

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 400 | K306040034 | TRANSMISSION | Disponible | Voir la pièce |
| 401 | 0300411302 | RONDELLE | Disponible | Voir la pièce |
| 401 | 0300411302 | RONDELLE | Disponible | Voir la pièce |
| 401 | 0300411302 | RONDELLE | Disponible | Voir la pièce |
| 401 | 0300411302 | RONDELLE | Disponible | Voir la pièce |
| 402 | 0301070025 | CIRCLIP | Non reliée | |
| 402 | 0301070025 | CIRCLIP | Non reliée | |
| 403 | 0300010602 | VIS | Disponible | Voir la pièce |
| 404 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 404 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 404 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 405 | K302030129 | PALIER ROUE | Disponible | Voir la pièce |
| 405 | K302030129 | PALIER ROUE | Disponible | Voir la pièce |
| 406 | 0306010098 | COUSSINET | Disponible | Voir la pièce |
| 406 | 0306010098 | COUSSINET | Disponible | Voir la pièce |
| 406 | 0306010098 | COUSSINET | Disponible | Voir la pièce |
| 406 | 0306010098 | COUSSINET | Disponible | Voir la pièce |
| 407 | 0300010609 | VIS | Disponible | Voir la pièce |
| 407 | 0300010609 | VIS | Disponible | Voir la pièce |
| 408 | 0301070046 | ANNEAU ELASTIQUE | Disponible | Voir la pièce |
| 408 | 0301070046 | ANNEAU ELASTIQUE | Disponible | Voir la pièce |
| 409 | 0301100003 | GOUPILLE CYLINDRIQUE | Disponible | Voir la pièce |
| 409 | 0301100003 | GOUPILLE CYLINDRIQUE | Disponible | Voir la pièce |
| 410 | K306050036 | PIGNON 13 DTS GAUCHE | Disponible | Voir la pièce |
| 411 | K306050035 | PIGNON 13 DTS DROIT | Disponible | Voir la pièce |
| 412 | 0300411303 | RONDELLE SERRAGE | Disponible | Voir la pièce |
| 412 | 0300411303 | RONDELLE SERRAGE | Disponible | Voir la pièce |
| 413 | 0306030148 | COURROIE | Disponible | Voir la pièce |
