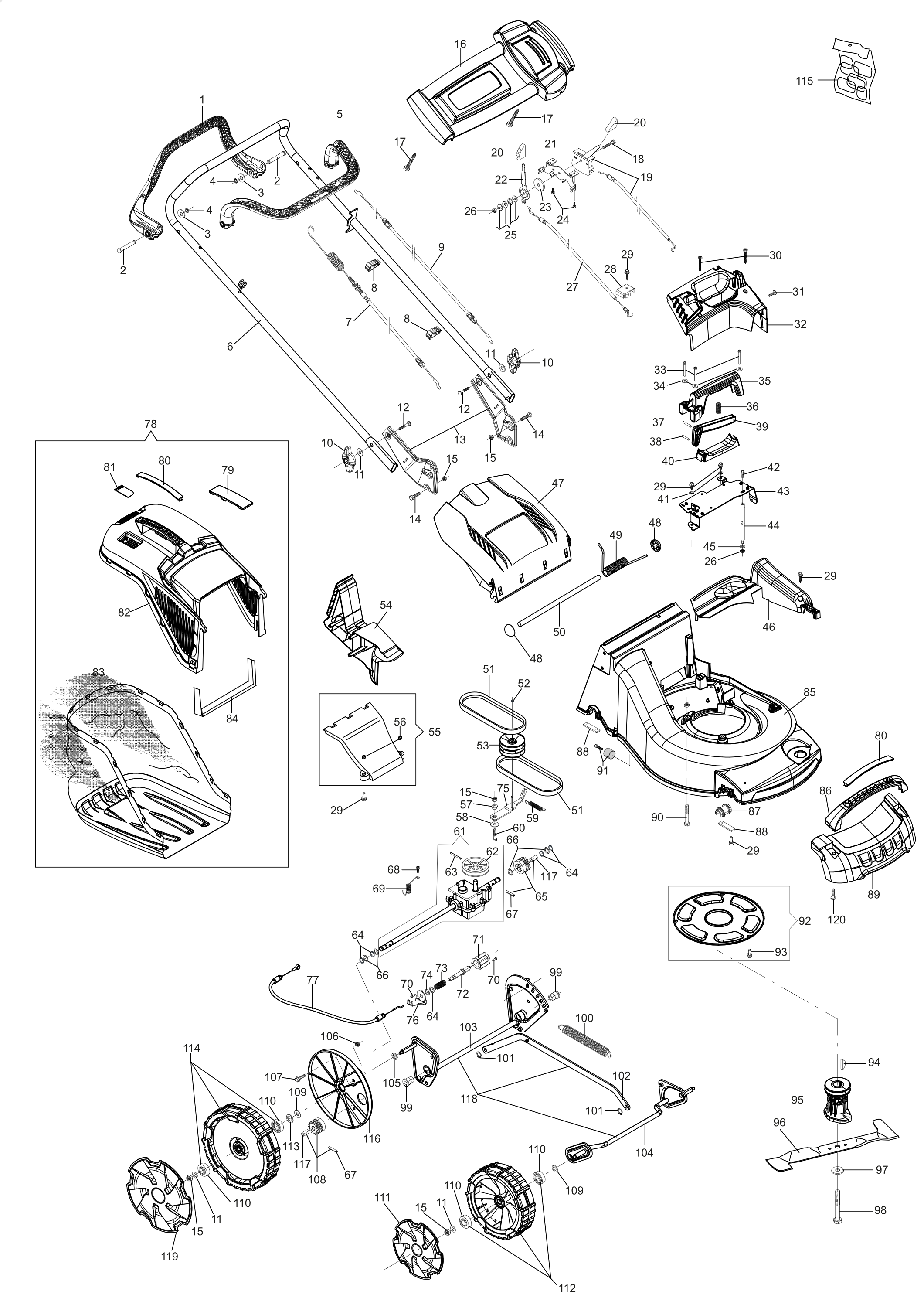

Vue Éclatée MAX 53 VBD ALLROAD ALUMINIUM RESTYLING MY 26
Retrouvez les pièces détachées, références et repères disponibles pour MAX 53 VBD ALLROAD ALUMINIUM RESTYLING MY 26.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060398BR | Levier traction | Disponible | Voir la pièce |
| 2 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 2 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 3 | 3064037R | Rondelle | Non reliée | |
| 3 | 3064037R | Rondelle | Non reliée | |
| 4 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 4 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 5 | 66060316AR | Levier | Disponible | Voir la pièce |
| 6 | 66060502R | Guidon | Disponible | Voir la pièce |
| 7 | 66060508R | Cable traction | Disponible | Voir la pièce |
| 8 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 66060231R | Bande | Disponible | Voir la pièce |
| 9 | 66060506R | Câble de frein moteur | Non reliée | |
| 10 | 66060619R | Pommeau | Disponible | Voir la pièce |
| 10 | 66060619R | Pommeau | Disponible | Voir la pièce |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 12 | 3910015R | Vis | Non reliée | |
| 12 | 3910015R | Vis | Non reliée | |
| 13 | 66060394 | Jeu de support | Disponible | Voir la pièce |
| 14 | 3933034AR | Pivot | Non reliée | |
| 14 | 3933034AR | Pivot | Non reliée | |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | 66060257 | Tableau de bord | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 18 | 3906164R | Vis | Disponible | Voir la pièce |
| 19 | 66060509R | Kit accelerateur | Disponible | Voir la pièce |
| 20 | 66060080R | Poignee | Disponible | Voir la pièce |
| 20 | 66060080R | Poignee | Disponible | Voir la pièce |
| 21 | 66060259 | Support | Disponible | Voir la pièce |
| 22 | 66060090 | Levier | Disponible | Voir la pièce |
| 23 | 66060089 | Disque | Disponible | Voir la pièce |
| 24 | 3960059AR | Vis | Disponible | Voir la pièce |
| 25 | 3057003R | Rondelle | Disponible | Voir la pièce |
| 26 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 26 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 27 | 66060511R | Cable | Disponible | Voir la pièce |
| 28 | 66060091R | Arrêt | Disponible | Voir la pièce |
| 29 | 3960031R | Vis | Disponible | Voir la pièce |
| 29 | 3960031R | Vis | Disponible | Voir la pièce |
| 29 | 3960031R | Vis | Disponible | Voir la pièce |
| 29 | 3960031R | Vis | Disponible | Voir la pièce |
| 29 | 3960031R | Vis | Disponible | Voir la pièce |
| 30 | 3979018R | Vis | Disponible | Voir la pièce |
| 31 | 3960178R | Vis | Disponible | Voir la pièce |
| 32 | 66060490R | Couverture | Disponible | Voir la pièce |
| 33 | 3933063R | Vis | Disponible | Voir la pièce |
| 34 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 35 | 66070533R | Poignee | Disponible | Voir la pièce |
| 36 | 66070550R | Ressort | Disponible | Voir la pièce |
| 37 | 3022035R | Goupille | Disponible | Voir la pièce |
| 38 | 3022033R | Goupille | Disponible | Voir la pièce |
| 39 | 66070534R | Levier | Disponible | Voir la pièce |
| 40 | 66070539R | Fermeture | Disponible | Voir la pièce |
| 41 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 42 | 301000042R | Vis | Disponible | Voir la pièce |
| 43 | 66060467R | Support | Disponible | Voir la pièce |
| 44 | 66060440R | Pivot | Disponible | Voir la pièce |
| 45 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 46 | 66060468R | Couverture | Disponible | Voir la pièce |
| 47 | 66060478R | Fermature | Disponible | Voir la pièce |
| 48 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 48 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 49 | 66060060 | Ressort | Disponible | Voir la pièce |
| 50 | 66060055 | Goujon | Disponible | Voir la pièce |
| 51 | 3047031R | Courroie 10X530 | Disponible | Voir la pièce |
| 51 | 3047031R | Courroie 10X530 | Disponible | Voir la pièce |
| 52 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 53 | 8203095R | Variateur | Disponible | Voir la pièce |
| 54 | 66060372R | Bouchon mulching | Disponible | Voir la pièce |
| 55 | 66062096 | Couvercle | Disponible | Voir la pièce |
| 56 | 66060110R | Entretoise | Disponible | Voir la pièce |
| 57 | 66060088R | Moyeu | Disponible | Voir la pièce |
| 58 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 59 | 66060056R | Ressort | Disponible | Voir la pièce |
| 60 | 3806067R | Vis | Disponible | Voir la pièce |
| 61 | 66060360DR | Transmission | Non reliée | |
| 62 | 66060419R | Poulie | Disponible | Voir la pièce |
| 63 | 3022020R | Goupille | Disponible | Voir la pièce |
| 64 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 64 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 64 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 65 | 66060538R | Pignon droite | Disponible | Voir la pièce |
| 66 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 66 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 67 | 66060536R | Rouleau | Disponible | Voir la pièce |
| 67 | 66060536R | Rouleau | Disponible | Voir la pièce |
| 68 | 3960087AR | Vis | Disponible | Voir la pièce |
| 69 | 66060286R | Ressort | Non reliée | |
| 70 | 3960064AR | Vis | Disponible | Voir la pièce |
| 70 | 3960064AR | Vis | Disponible | Voir la pièce |
| 71 | 66060442R | Bague | Disponible | Voir la pièce |
| 72 | 66060443R | Pivot | Disponible | Voir la pièce |
| 73 | 66060444R | Ressort | Disponible | Voir la pièce |
| 74 | 3049016R | Bague or | Disponible | Voir la pièce |
| 75 | 66060083R | Levier | Disponible | Voir la pièce |
| 76 | 66060445R | Bride | Disponible | Voir la pièce |
| 77 | 66060441R | Fil | Disponible | Voir la pièce |
| 78 | 66060527A | Groupe sac | Disponible | Voir la pièce |
| 79 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 80 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 80 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 81 | 66070521R | Fermature | Disponible | Voir la pièce |
| 82 | 66062112R | Châssis | Disponible | Voir la pièce |
| 83 | 66060622R | Bac | Disponible | Voir la pièce |
| 84 | 66060256R | Support | Disponible | Voir la pièce |
| 85 | 66060446AR | Chassis | Non reliée | |
| 86 | 66060471R | Poignee | Disponible | Voir la pièce |
| 87 | 66060007R | Bague | Disponible | Voir la pièce |
| 88 | 66060008AR | Plaque | Disponible | Voir la pièce |
| 88 | 66060008AR | Plaque | Disponible | Voir la pièce |
| 89 | 66060466R | Protection | Disponible | Voir la pièce |
| 90 | 3806077 | Vis | Disponible | Voir la pièce |
| 91 | 66090155A | Amortisseur | Disponible | Voir la pièce |
| 92 | 66060375A | Kit protection | Disponible | Voir la pièce |
| 93 | 3960135R | Vis | Disponible | Voir la pièce |
| 94 | 8202126R | Clavette | Disponible | Voir la pièce |
| 95 | 66060131 | Moyeu Ø22,2mm | Non reliée | |
| 96 | 66060413R | Lame mulching 53 | Non reliée | |
| 97 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 98 | 3906162R | Vis | Non reliée | |
| 99 | 66060030R | Bague | Disponible | Voir la pièce |
| 99 | 66060030R | Bague | Disponible | Voir la pièce |
| 100 | 66060505R | Ressort | Disponible | Voir la pièce |
| 101 | 3033129R | Arret | Disponible | Voir la pièce |
| 101 | 3033129R | Arret | Disponible | Voir la pièce |
| 102 | 66060551R | Tige | Disponible | Voir la pièce |
| 103 | 66060547R | Essieu posterieur | Disponible | Voir la pièce |
| 104 | 66060548R | Assieu anterieur | Disponible | Voir la pièce |
| 105 | 8202311R | Bague | Disponible | Voir la pièce |
| 106 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 107 | 3933034AR | Pivot | Non reliée | |
| 108 | 66060537R | Pignon gauche | Disponible | Voir la pièce |
| 109 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 109 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 110 | 3035023R | Roulement | Non reliée | |
| 110 | 3035023R | Roulement | Non reliée | |
| 110 | 3035023R | Roulement | Non reliée | |
| 110 | 3035023R | Roulement | Non reliée | |
| 111 | 66070884R | Enjoliveur | Disponible | Voir la pièce |
| 112 | 66070722R | Kit roue | Disponible | Voir la pièce |
| 113 | 3064039R | Rondelle | Disponible | Voir la pièce |
| 114 | 66071056R | Roue compl. | Disponible | Voir la pièce |
| 115 | 66060673 | Kit etiquettes | Disponible | Voir la pièce |
| 116 | 66070756 | Enjoliveur | Disponible | Voir la pièce |
| 117 | 66060415R | Bague | Disponible | Voir la pièce |
| 117 | 66060415R | Bague | Disponible | Voir la pièce |
| 118 | 66060558R | Kit essieu | Disponible | Voir la pièce |
| 119 | 66070887R | Enjoliveur | Disponible | Voir la pièce |
| 120 | 3960063 | Vis | Disponible | Voir la pièce |
