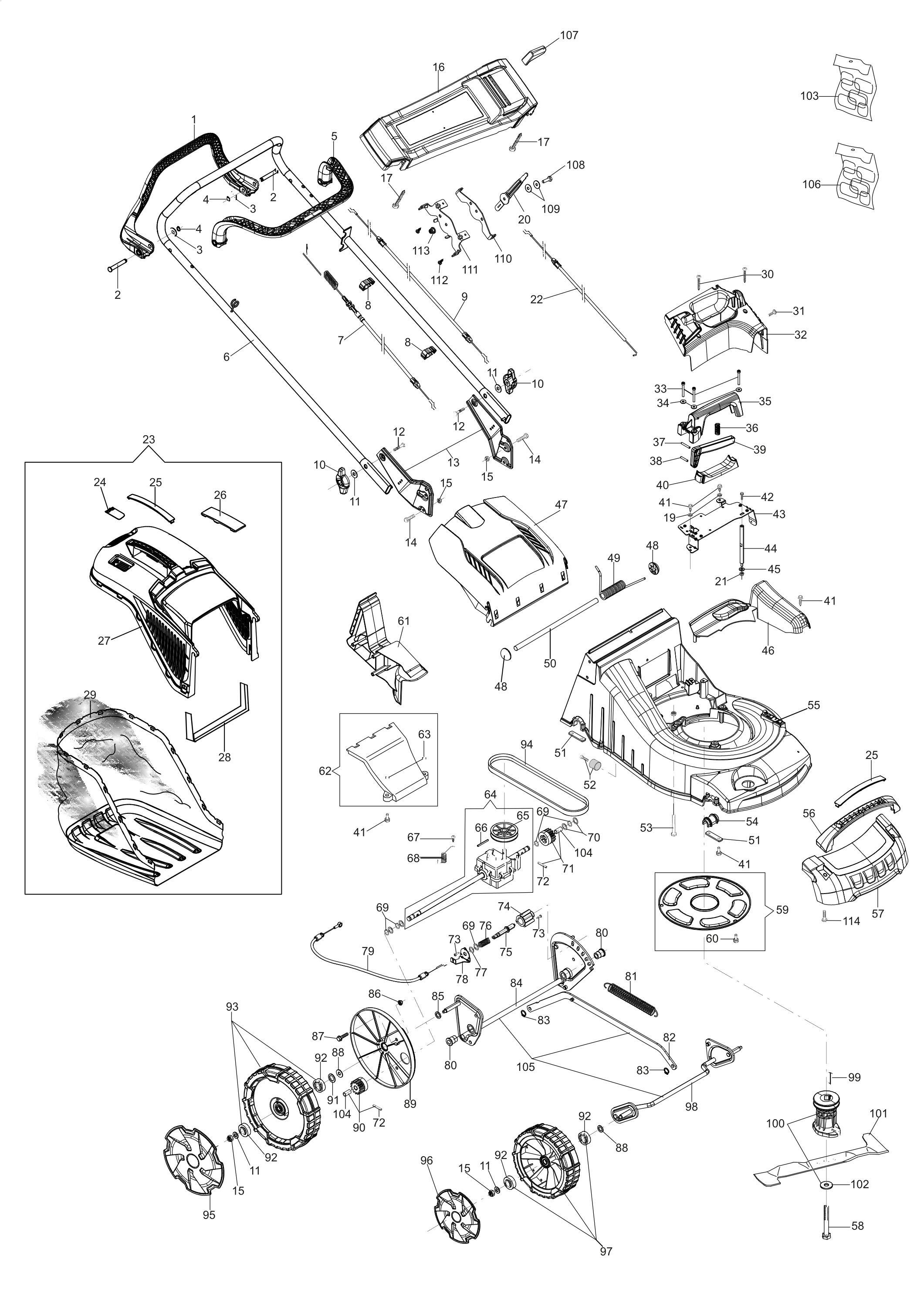

Vue Éclatée MAX 48 TK ALLROAD ALUMINIUM (K655) RESTYLING MY 26
Retrouvez les pièces détachées, références et repères disponibles pour MAX 48 TK ALLROAD ALUMINIUM (K655) RESTYLING MY 26.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060398BR | Levier traction | Disponible | Voir la pièce |
| 2 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 2 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 3 | 3064037R | Rondelle | Non reliée | |
| 3 | 3064037R | Rondelle | Non reliée | |
| 4 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 4 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 5 | 66060316AR | Levier | Disponible | Voir la pièce |
| 6 | 66060502R | Guidon | Disponible | Voir la pièce |
| 7 | 66060508R | Cable traction | Disponible | Voir la pièce |
| 8 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 66060231R | Bande | Disponible | Voir la pièce |
| 9 | 66060506R | Câble de frein moteur | Non reliée | |
| 10 | 66060619R | Pommeau | Disponible | Voir la pièce |
| 10 | 66060619R | Pommeau | Disponible | Voir la pièce |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 12 | 3910015R | Vis | Non reliée | |
| 12 | 3910015R | Vis | Non reliée | |
| 13 | 66060394 | Jeu de support | Disponible | Voir la pièce |
| 14 | 3933034AR | Pivot | Non reliée | |
| 14 | 3933034AR | Pivot | Non reliée | |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | 66220006R | Tableau de bord | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 19 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 20 | 66220062R | Levier accelerateur | Disponible | Voir la pièce |
| 21 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 22 | 66070171R | Cable accellerateur | Disponible | Voir la pièce |
| 23 | 66060527A | Groupe sac | Disponible | Voir la pièce |
| 24 | 66070521R | Fermature | Disponible | Voir la pièce |
| 25 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 25 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 26 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 27 | 66062112R | Châssis | Disponible | Voir la pièce |
| 28 | 66060256R | Support | Disponible | Voir la pièce |
| 29 | 66060622R | Bac | Disponible | Voir la pièce |
| 30 | 3979018R | Vis | Disponible | Voir la pièce |
| 31 | 3960178R | Vis | Disponible | Voir la pièce |
| 32 | 66090177R | Couverture | Disponible | Voir la pièce |
| 33 | 3933063R | Vis | Disponible | Voir la pièce |
| 34 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 35 | 66070533R | Poignee | Disponible | Voir la pièce |
| 36 | 66070550R | Ressort | Disponible | Voir la pièce |
| 37 | 3022035R | Goupille | Disponible | Voir la pièce |
| 38 | 3022033R | Goupille | Disponible | Voir la pièce |
| 39 | 66070534R | Levier | Disponible | Voir la pièce |
| 40 | 66070539R | Fermeture | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 42 | 301000042R | Vis | Disponible | Voir la pièce |
| 43 | 66060467R | Support | Disponible | Voir la pièce |
| 44 | 66090166R | Couverture | Disponible | Voir la pièce |
| 45 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 46 | 66090170R | Couverture | Disponible | Voir la pièce |
| 47 | 66060478R | Fermature | Disponible | Voir la pièce |
| 48 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 48 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 49 | 66060060 | Ressort | Disponible | Voir la pièce |
| 50 | 66060055 | Goujon | Disponible | Voir la pièce |
| 51 | 66060008AR | Plaque | Disponible | Voir la pièce |
| 52 | 66090155A | Amortisseur | Disponible | Voir la pièce |
| 53 | 3806077 | Vis | Disponible | Voir la pièce |
| 53 | 3806077 | Vis | Disponible | Voir la pièce |
| 54 | 66060007R | Bague | Disponible | Voir la pièce |
| 55 | 66090164R | Chassis | Disponible | Voir la pièce |
| 56 | 66060471R | Poignee | Disponible | Voir la pièce |
| 57 | 66060466R | Protection | Disponible | Voir la pièce |
| 58 | 3906162R | Vis | Non reliée | |
| 59 | 66090148A | Kit protection | Disponible | Voir la pièce |
| 60 | 3960135R | Vis | Disponible | Voir la pièce |
| 61 | 66090147R | Bouchon mulching | Disponible | Voir la pièce |
| 62 | 66062096 | Couvercle | Disponible | Voir la pièce |
| 63 | 66060110R | Entretoise | Disponible | Voir la pièce |
| 64 | 66060360DR | Transmission | Non reliée | |
| 65 | 66060419R | Poulie | Disponible | Voir la pièce |
| 65 | 66060419R | Poulie | Disponible | Voir la pièce |
| 66 | 3022020R | Goupille | Disponible | Voir la pièce |
| 67 | 3960087AR | Vis | Disponible | Voir la pièce |
| 68 | 66060286R | Ressort | Non reliée | |
| 69 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 69 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 70 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 71 | 66060538R | Pignon droite | Disponible | Voir la pièce |
| 72 | 66060536R | Rouleau | Disponible | Voir la pièce |
| 72 | 66060536R | Rouleau | Disponible | Voir la pièce |
| 73 | 3960064AR | Vis | Disponible | Voir la pièce |
| 73 | 3960064AR | Vis | Disponible | Voir la pièce |
| 74 | 66060442R | Bague | Disponible | Voir la pièce |
| 75 | 66060443R | Pivot | Disponible | Voir la pièce |
| 76 | 66060444R | Ressort | Disponible | Voir la pièce |
| 77 | 3049016R | Bague or | Disponible | Voir la pièce |
| 78 | 66060445R | Bride | Disponible | Voir la pièce |
| 79 | 66060441R | Fil | Disponible | Voir la pièce |
| 80 | 66060030R | Bague | Disponible | Voir la pièce |
| 80 | 66060030R | Bague | Disponible | Voir la pièce |
| 81 | 66060505R | Ressort | Disponible | Voir la pièce |
| 82 | 66090188R | Tige | Disponible | Voir la pièce |
| 83 | 3033129R | Arret | Disponible | Voir la pièce |
| 83 | 3033129R | Arret | Disponible | Voir la pièce |
| 84 | 66060547R | Essieu posterieur | Disponible | Voir la pièce |
| 85 | 8202311R | Bague | Disponible | Voir la pièce |
| 86 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 87 | 3933034AR | Pivot | Non reliée | |
| 88 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 88 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 89 | 66070756 | Enjoliveur | Disponible | Voir la pièce |
| 90 | 66060537R | Pignon gauche | Disponible | Voir la pièce |
| 91 | 3064039R | Rondelle | Disponible | Voir la pièce |
| 92 | 3035023R | Roulement | Non reliée | |
| 92 | 3035023R | Roulement | Non reliée | |
| 92 | 3035023R | Roulement | Non reliée | |
| 92 | 3035023R | Roulement | Non reliée | |
| 93 | 66071093R | Roue compl. | Disponible | Voir la pièce |
| 94 | 3047018R | Courroie | Non reliée | |
| 95 | 66071095AR | Enjoliveur | Disponible | Voir la pièce |
| 96 | 66071094R | Enjoliveur | Disponible | Voir la pièce |
| 97 | 66071092R | Kit roue | Disponible | Voir la pièce |
| 98 | 66060548R | Assieu anterieur | Disponible | Voir la pièce |
| 99 | 8202126R | Clavette | Disponible | Voir la pièce |
| 100 | 66060131 | Moyeu Ø22,2mm | Non reliée | |
| 101 | 66090157R | Lame mulching 48 | Non reliée | |
| 102 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 103 | 66090203 | Kit etiquettes | Disponible | Voir la pièce |
| 104 | 66060415R | Bague | Disponible | Voir la pièce |
| 104 | 66060415R | Bague | Disponible | Voir la pièce |
| 105 | 66090189R | Kit essieu | Disponible | Voir la pièce |
| 106 | 66110794 | Kit etiquettes | Disponible | Voir la pièce |
| 107 | 66220014R | Poignee | Disponible | Voir la pièce |
| 108 | 3906045R | Vis | Disponible | Voir la pièce |
| 109 | 3057003R | Rondelle | Disponible | Voir la pièce |
| 110 | 66220061R | Support | Disponible | Voir la pièce |
| 111 | 66060259 | Support | Disponible | Voir la pièce |
| 112 | 3960059AR | Vis | Disponible | Voir la pièce |
| 113 | 3914016R | Ecrou | Disponible | Voir la pièce |
| 114 | 3960063 | Vis | Disponible | Voir la pièce |
