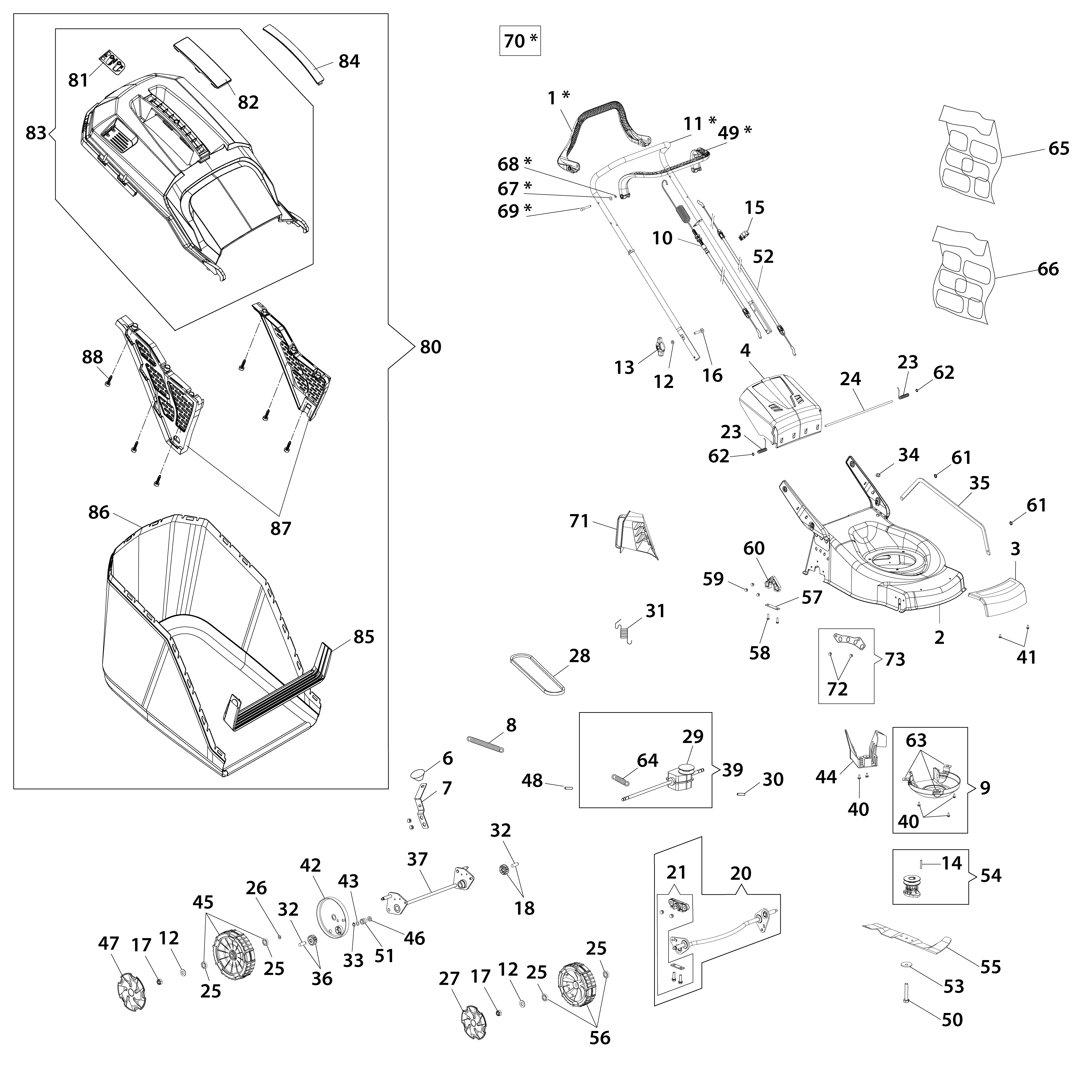

Vue Éclatée G 48 TK COMFORT PLUS (K605) RESTYLING MY 26
Retrouvez les pièces détachées, références et repères disponibles pour G 48 TK COMFORT PLUS (K605) RESTYLING MY 26.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060398DR | Levier traction | Disponible | Voir la pièce |
| 2 | 66220053R | Chassis | Disponible | Voir la pièce |
| 3 | 66070940R | Protection | Disponible | Voir la pièce |
| 4 | 66210019R | Fermature | Disponible | Voir la pièce |
| 6 | 66110683 | Pommeau | Non reliée | |
| 7 | 66070018R | Levier | Non reliée | |
| 8 | 66070036R | Ressort | Non reliée | |
| 9 | 66070233A | Kit protection | Non reliée | |
| 10 | 66071044R | Câble traction | Disponible | Voir la pièce |
| 11 | 66060421BR | Guidon | Disponible | Voir la pièce |
| 12 | 3916008R | Rondelle | Non reliée | |
| 12 | 3916008R | Rondelle | Non reliée | |
| 12 | 3916008R | Rondelle | Non reliée | |
| 13 | 66070943R | Poignée de serrage | Disponible | Voir la pièce |
| 14 | YN0643450 | Clavette | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 16 | 3910015R | Vis | Non reliée | |
| 17 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 18 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 20 | 66070748 | Kit essieu | Disponible | Voir la pièce |
| 21 | 66070744 | Kit support | Disponible | Voir la pièce |
| 23 | 54350235 | Kit ressor | Disponible | Voir la pièce |
| 23 | 54350235 | Kit ressor | Disponible | Voir la pièce |
| 24 | 66210035R | Goujon | Disponible | Voir la pièce |
| 25 | 66030081R | Roulement | Non reliée | |
| 25 | 66030081R | Roulement | Non reliée | |
| 25 | 66030081R | Roulement | Non reliée | |
| 25 | 66030081R | Roulement | Non reliée | |
| 26 | 3916015R | Rondelle | Disponible | Voir la pièce |
| 27 | 66071107AR | Enjoliveur | Disponible | Voir la pièce |
| 28 | 66030037R | Courroie | Non reliée | |
| 29 | 66071084R | Poulie | Disponible | Voir la pièce |
| 30 | 3022020R | Goupille | Disponible | Voir la pièce |
| 31 | 66070652R | Ressort | Disponible | Voir la pièce |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 34 | 66030038R | Passe-cable | Non reliée | |
| 35 | 66110100R | Tige | Non reliée | |
| 36 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 37 | 66070013C | Essieu posterieur | Disponible | Voir la pièce |
| 39 | 66070755B | Transmission | Non reliée | |
| 40 | 3960178R | Vis | Disponible | Voir la pièce |
| 40 | 3960178R | Vis | Disponible | Voir la pièce |
| 41 | 3960178R | Vis | Disponible | Voir la pièce |
| 42 | 66070060R | Enjoliveur | Non reliée | |
| 43 | 66030044R | Entretoise | Non reliée | |
| 44 | 66110845 | Poulie (moteur) | Disponible | Voir la pièce |
| 45 | 66071106AR | Roue compl. | Disponible | Voir la pièce |
| 46 | 8202311R | Bague | Disponible | Voir la pièce |
| 47 | 66071094AR | Enjoliveur | Disponible | Voir la pièce |
| 48 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 49 | 66060316AR | Levier | Disponible | Voir la pièce |
| 50 | 3906150R | Vis | Disponible | Voir la pièce |
| 51 | 66060030R | Bague | Disponible | Voir la pièce |
| 52 | 66030276R | Câble de frein moteur | Disponible | Voir la pièce |
| 53 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 54 | 66030036 | Moyeu compl. | Non reliée | |
| 55 | 66110594R | Lame mulching | Disponible | Voir la pièce |
| 56 | 66071104R | Kit roue | Disponible | Voir la pièce |
| 57 | 66030039 | Plaque | Disponible | Voir la pièce |
| 58 | 3960031R | Vis | Disponible | Voir la pièce |
| 59 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 60 | 66110781R | Support | Non reliée | |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 62 | 3045034R | Arret | Non reliée | |
| 62 | 3045034R | Arret | Non reliée | |
| 63 | 66070228AR | Support | Disponible | Voir la pièce |
| 64 | 66071065R | Ressort | Disponible | Voir la pièce |
| 65 | 66110794 | Kit etiquettes | Disponible | Voir la pièce |
| 66 | 66110679 | Kit etiquettes | Disponible | Voir la pièce |
| 67 | 3064056R | Rondelle | Disponible | Voir la pièce |
| 68 | 3026005R | Bague | Disponible | Voir la pièce |
| 69 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 70 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 71 | 66110828R | Bouchon mulching | Disponible | Voir la pièce |
| 72 | 3032018R | Rivet | Disponible | Voir la pièce |
| 73 | 66110858 | Secteur | Disponible | Voir la pièce |
| 80 | 66210040 | Groupe sac | Disponible | Voir la pièce |
| 81 | 66070521R | Fermature | Disponible | Voir la pièce |
| 82 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 83 | 54350069R | Châssis | Disponible | Voir la pièce |
| 84 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 85 | 66070133R | Support | Disponible | Voir la pièce |
| 86 | 54350028R | Bac | Disponible | Voir la pièce |
| 87 | 54350215R | Fermeture | Disponible | Voir la pièce |
| 88 | 3093004R | Vis | Disponible | Voir la pièce |
