Vue Éclatée LUX 55 TK (K805) EURO 5 (SEMAK)
Retrouvez les pièces détachées, références et repères disponibles pour LUX 55 TK (K805) EURO 5 (SEMAK).

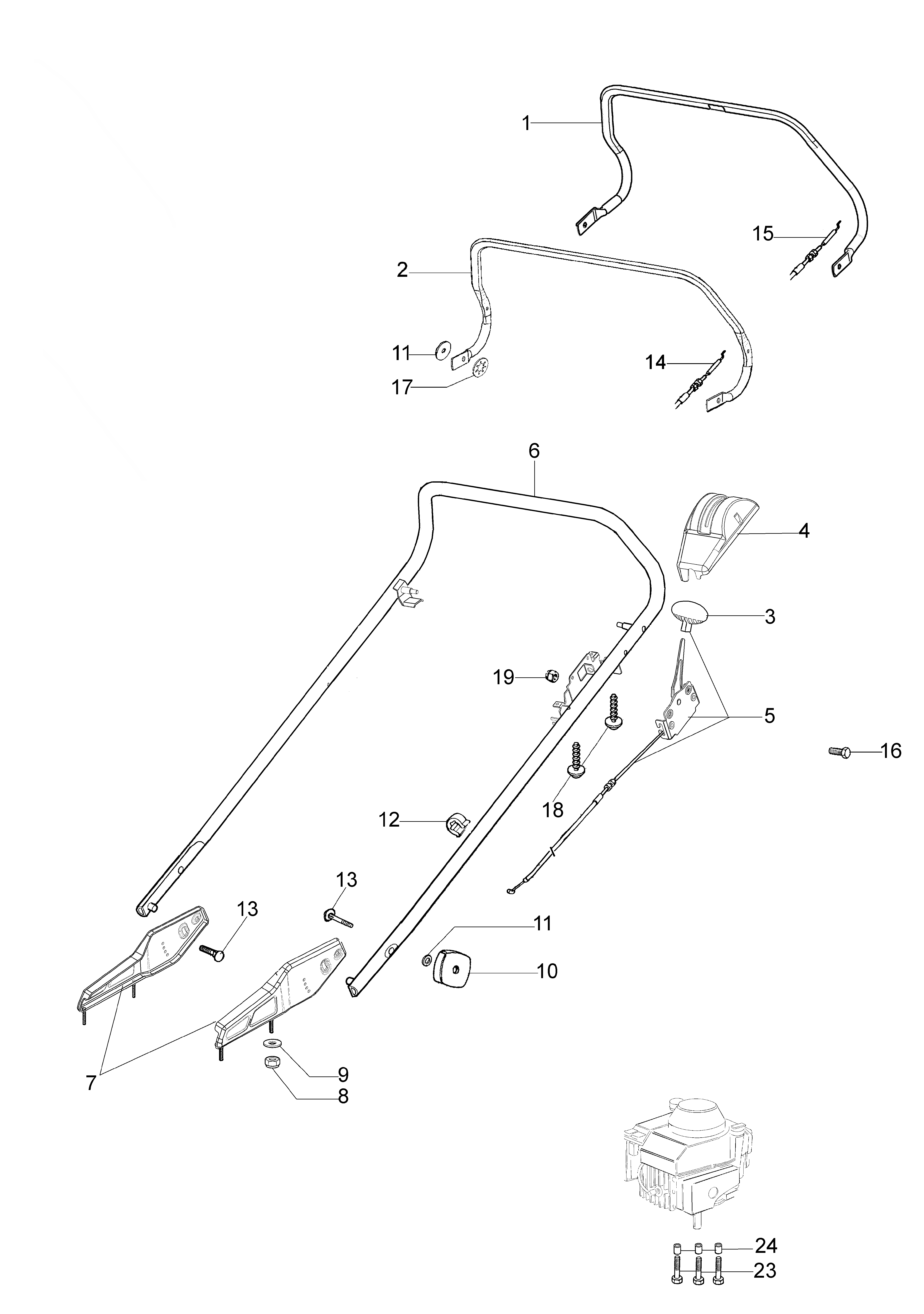

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 8203477R | Levier traction | Disponible | Voir la pièce |
| 2 | 8203349R | Levier | Disponible | Voir la pièce |
| 3 | 8203419R | Pommeau | Non reliée | |
| 4 | 8203347R | Tableau de bord | Non reliée | |
| 5 | 8203446R | Levier accelerateur | Non reliée | |
| 6 | 8203425BR | Guidon | Non reliée | |
| 7 | 8203397 | Kit support | Non reliée | |
| 8 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 9 | 8200372 | Rondelle | Disponible | Voir la pièce |
| 10 | 66060395R | Pommeau | Disponible | Voir la pièce |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 12 | 66060231R | Bande | Disponible | Voir la pièce |
| 13 | 3910015R | Vis | Non reliée | |
| 13 | 3910015R | Vis | Non reliée | |
| 14 | 8203548R | Fil frein moteur | Non reliée | |
| 15 | 8202031ER | Cable traction | Disponible | Voir la pièce |
| 16 | 3806021AR | Vis | Disponible | Voir la pièce |
| 17 | 3045033R | Bague | Non reliée | |
| 18 | 3960016R | Vis | Disponible | Voir la pièce |
| 19 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 23 | 3906080 | Vis | Disponible | Voir la pièce |
| 24 | 8200217R | Entretoise | Disponible | Voir la pièce |

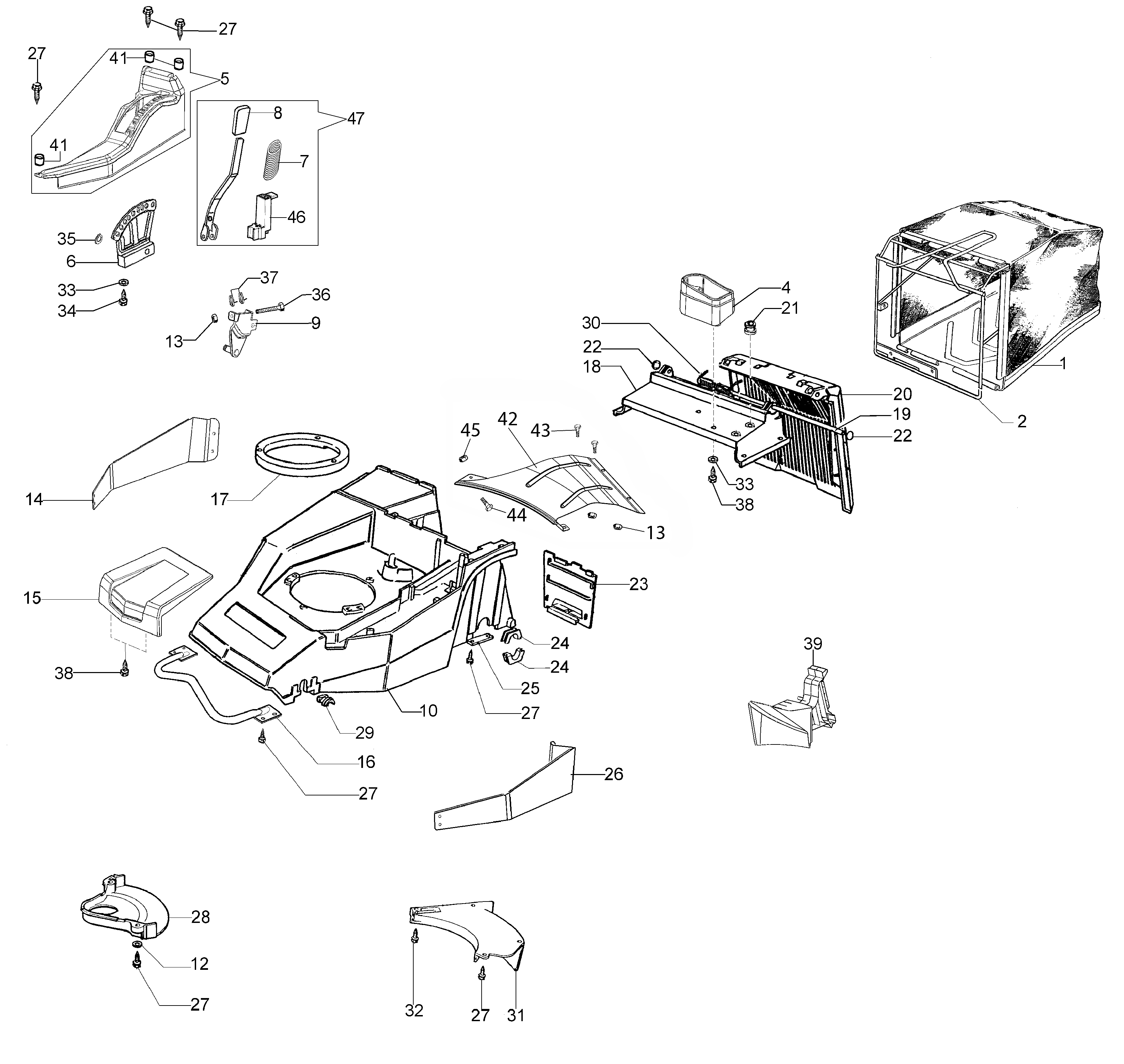

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 8203527R | Bac | Non reliée | |
| 2 | 8203384AR | Châssis | Non reliée | |
| 4 | 8203398R | Porte-objet | Non reliée | |
| 5 | 8203378R | Couvercle | Non reliée | |
| 6 | 8203523R | Secteur | Non reliée | |
| 7 | 8203546R | Ressort | Disponible | Voir la pièce |
| 8 | 3046020 | Poignée | Disponible | Voir la pièce |
| 9 | 8203364R | Support | Disponible | Voir la pièce |
| 10 | 8203538 | Chassis + Protection | Disponible | Voir la pièce |
| 12 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 13 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 13 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 14 | 8203376R | Protection droite | Non reliée | |
| 15 | 8203352R | Protection | Non reliée | |
| 16 | 8203315BR | Protection | Disponible | Voir la pièce |
| 17 | 8203105 | Bague | Disponible | Voir la pièce |
| 18 | 8203424R | Couvercle | Non reliée | |
| 19 | 8203012 | Pivot | Disponible | Voir la pièce |
| 20 | 8203010R | Fermature | Non reliée | |
| 21 | 8200322 | Passe-cable | Disponible | Voir la pièce |
| 22 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 22 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 23 | 8201030R | Couvercle | Non reliée | |
| 24 | 8201193CR | Bague | Non reliée | |
| 24 | 8201193CR | Bague | Non reliée | |
| 25 | 8200452R | Bride | Non reliée | |
| 26 | 8203377R | Protection gauche | Non reliée | |
| 27 | 3960031R | Vis | Disponible | Voir la pièce |
| 27 | 3960031R | Vis | Disponible | Voir la pièce |
| 27 | 3960031R | Vis | Disponible | Voir la pièce |
| 27 | 3960031R | Vis | Disponible | Voir la pièce |
| 27 | 3960031R | Vis | Disponible | Voir la pièce |
| 27 | 3960031R | Vis | Disponible | Voir la pièce |
| 28 | 8200239R | Protection | Disponible | Voir la pièce |
| 29 | 8201363CR | Bague | Non reliée | |
| 30 | 8202029R | Ressort | Non reliée | |
| 31 | 8203413R | Couvercle | Non reliée | |
| 32 | 3960038R | Vis | Disponible | Voir la pièce |
| 33 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 33 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 34 | 3933034AR | Pivot | Non reliée | |
| 35 | 3024008R | Bague seeger | Non reliée | |
| 36 | 3806049 | Vis | Disponible | Voir la pièce |
| 37 | 8203374R | Ressort | Disponible | Voir la pièce |
| 38 | 3960050R | Vis | Disponible | Voir la pièce |
| 38 | 3960050R | Vis | Disponible | Voir la pièce |
| 39 | 8203380R | Bouchon mulching | Disponible | Voir la pièce |
| 41 | 66060110R | Entretoise | Disponible | Voir la pièce |
| 41 | 66060110R | Entretoise | Disponible | Voir la pièce |
| 42 | 8203514R | Fermeture | Disponible | Voir la pièce |
| 43 | 3806038R | Vis | Disponible | Voir la pièce |
| 44 | 3906019R | Vis | Disponible | Voir la pièce |
| 45 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 46 | 8203535R | Arrêt | Disponible | Voir la pièce |
| 47 | 8203547 | Kit levier | Disponible | Voir la pièce |

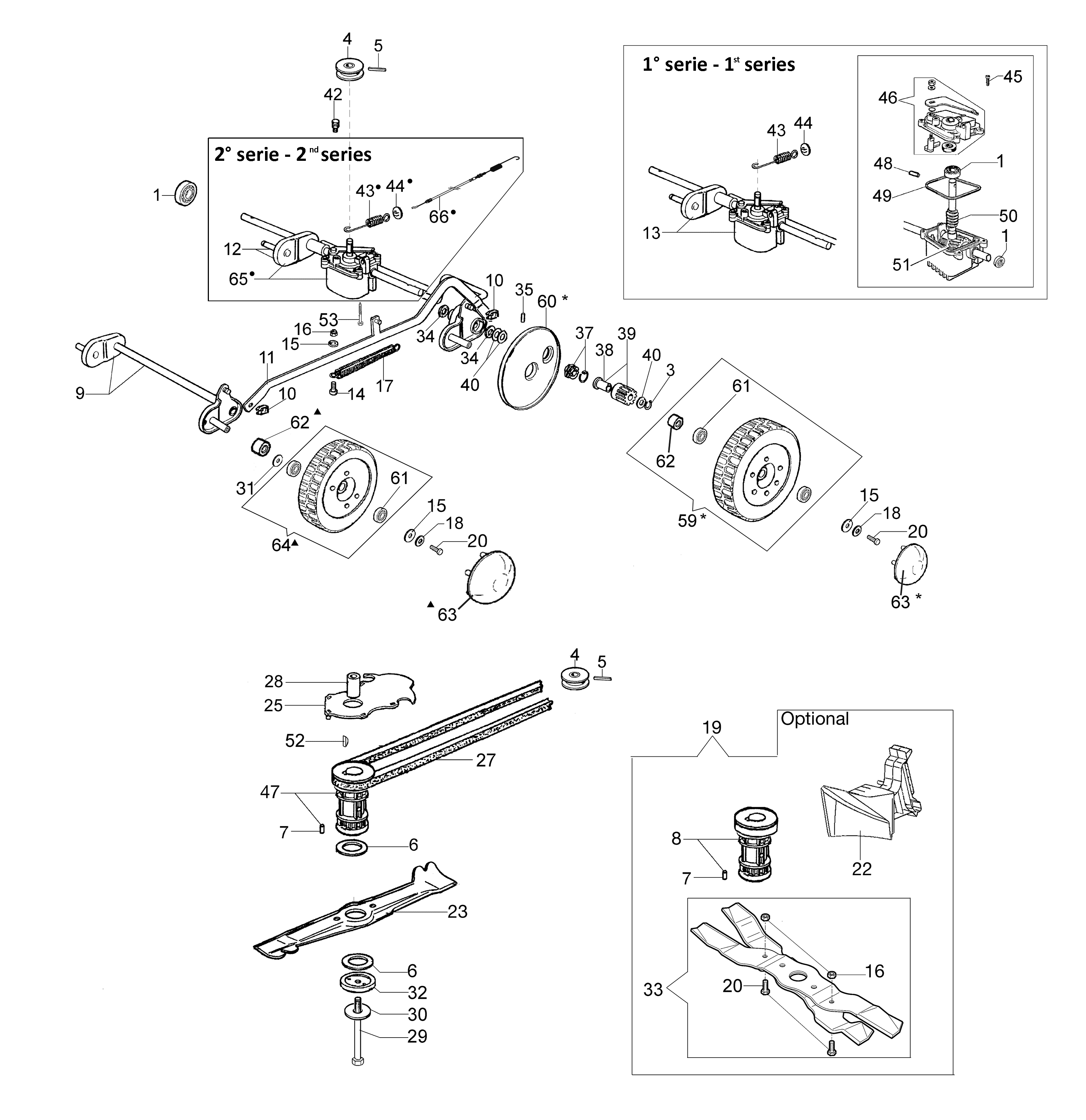

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3035023R | Roulement | Non reliée | |
| 1 | 3035023R | Roulement | Non reliée | |
| 1 | 3035023R | Roulement | Non reliée | |
| 3 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 4 | 8203058AR | Poulie | Disponible | Voir la pièce |
| 4 | 8203058AR | Poulie | Disponible | Voir la pièce |
| 5 | 3022020R | Goupille | Disponible | Voir la pièce |
| 5 | 3022020R | Goupille | Disponible | Voir la pièce |
| 6 | 8201246R | Rondelle | Disponible | Voir la pièce |
| 6 | 8201246R | Rondelle | Disponible | Voir la pièce |
| 6 | 8201246R | Rondelle | Disponible | Voir la pièce |
| 7 | 3023010R | Goupille | Disponible | Voir la pièce |
| 7 | 3023010R | Goupille | Disponible | Voir la pièce |
| 8 | 8203399R | Moyeu | Disponible | Voir la pièce |
| 9 | 8203308BR | Assieu anterieur | Non reliée | |
| 10 | 3033131R | Arrêt | Disponible | Voir la pièce |
| 10 | 3033131R | Arrêt | Disponible | Voir la pièce |
| 11 | 8203371AR | Levier | Non reliée | |
| 12 | 8203358BR | Essieu posterieur | Disponible | Voir la pièce |
| 13 | 8203433CR | Boite de transmission | Disponible | Voir la pièce |
| 14 | 3801022R | Vis | Non reliée | |
| 15 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 15 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 15 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 16 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 16 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 17 | 8203375R | Ressort | Non reliée | |
| 18 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 18 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 19 | 8203502AR | Kit Mulching | Disponible | Voir la pièce |
| 20 | 301000042R | Vis | Disponible | Voir la pièce |
| 20 | 301000042R | Vis | Disponible | Voir la pièce |
| 20 | 301000042R | Vis | Disponible | Voir la pièce |
| 22 | 8203380R | Bouchon mulching | Disponible | Voir la pièce |
| 23 | 8203141R | Lame | Non reliée | |
| 25 | 8200341R | Protection | Disponible | Voir la pièce |
| 27 | 3047019R | Courroie 10X875 | Non reliée | |
| 28 | 8203020R | Entretoise | Disponible | Voir la pièce |
| 29 | 3906155R | Vis | Disponible | Voir la pièce |
| 30 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 31 | YN4392710 | Rondelle | Disponible | Voir la pièce |
| 32 | 8203316R | Rondelle | Disponible | Voir la pièce |
| 33 | 8203355CR | Kit lames | Non reliée | |
| 34 | 8202311R | Bague | Disponible | Voir la pièce |
| 34 | 8202311R | Bague | Disponible | Voir la pièce |
| 35 | 3033008R | Rouleau | Disponible | Voir la pièce |
| 37 | 8202070AR | Collier right | Non reliée | |
| 37 | 8202071AR | Collier left | Non reliée | |
| 38 | 8202062R | Bague | Disponible | Voir la pièce |
| 39 | 8202063R | Pignon | Non reliée | |
| 40 | 3064012R | Entretoise | Disponible | Voir la pièce |
| 40 | 3064012R | Entretoise | Disponible | Voir la pièce |
| 42 | 8202010R | Pivot | Disponible | Voir la pièce |
| 43 | 8202009AR | Ressort | Disponible | Voir la pièce |
| 43 | 8202009AR | Ressort | Disponible | Voir la pièce |
| 44 | 8202052R | Bride | Disponible | Voir la pièce |
| 44 | 8202052R | Bride | Disponible | Voir la pièce |
| 45 | 3960090AR | Vis | Disponible | Voir la pièce |
| 46 | 8202293R | Couvercle | Disponible | Voir la pièce |
| 47 | 8201341R | Moyeu | Disponible | Voir la pièce |
| 48 | 3022007R | Goupille | Disponible | Voir la pièce |
| 49 | 8202292R | Joint | Disponible | Voir la pièce |
| 50 | 8202291R | Vis sans fin | Disponible | Voir la pièce |
| 51 | 8202334R | Roue | Disponible | Voir la pièce |
| 52 | 8202126R | Clavette | Disponible | Voir la pièce |
| 53 | 8203264R | Vis | Non reliée | |
| 59 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 59 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 59 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 60 | 8203335AR | Enjoliveur | Disponible | Voir la pièce |
| 61 | 3035022R | Roulement | Disponible | Voir la pièce |
| 62 | 8203336R | Bague | Disponible | Voir la pièce |
| 62 | 8203336R | Bague | Disponible | Voir la pièce |
| 63 | 66060276R | Enjoliveur | Non reliée | |
| 63 | 66060276R | Enjoliveur | Non reliée | |
| 64 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 64 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 64 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 65 | 8203433DR | Essieu posterieur | Non reliée | |
| 65 | 8203433DR | Essieu posterieur | Non reliée | |
| 65 | 8203433DR | Essieu posterieur | Non reliée | |
| 65 | 8203433DR | Essieu posterieur | Non reliée | |
| 66 | 82030002R | Cable traction | Non reliée |
