Vue Éclatée ZT 108/19 K
Retrouvez les pièces détachées, références et repères disponibles pour ZT 108/19 K.

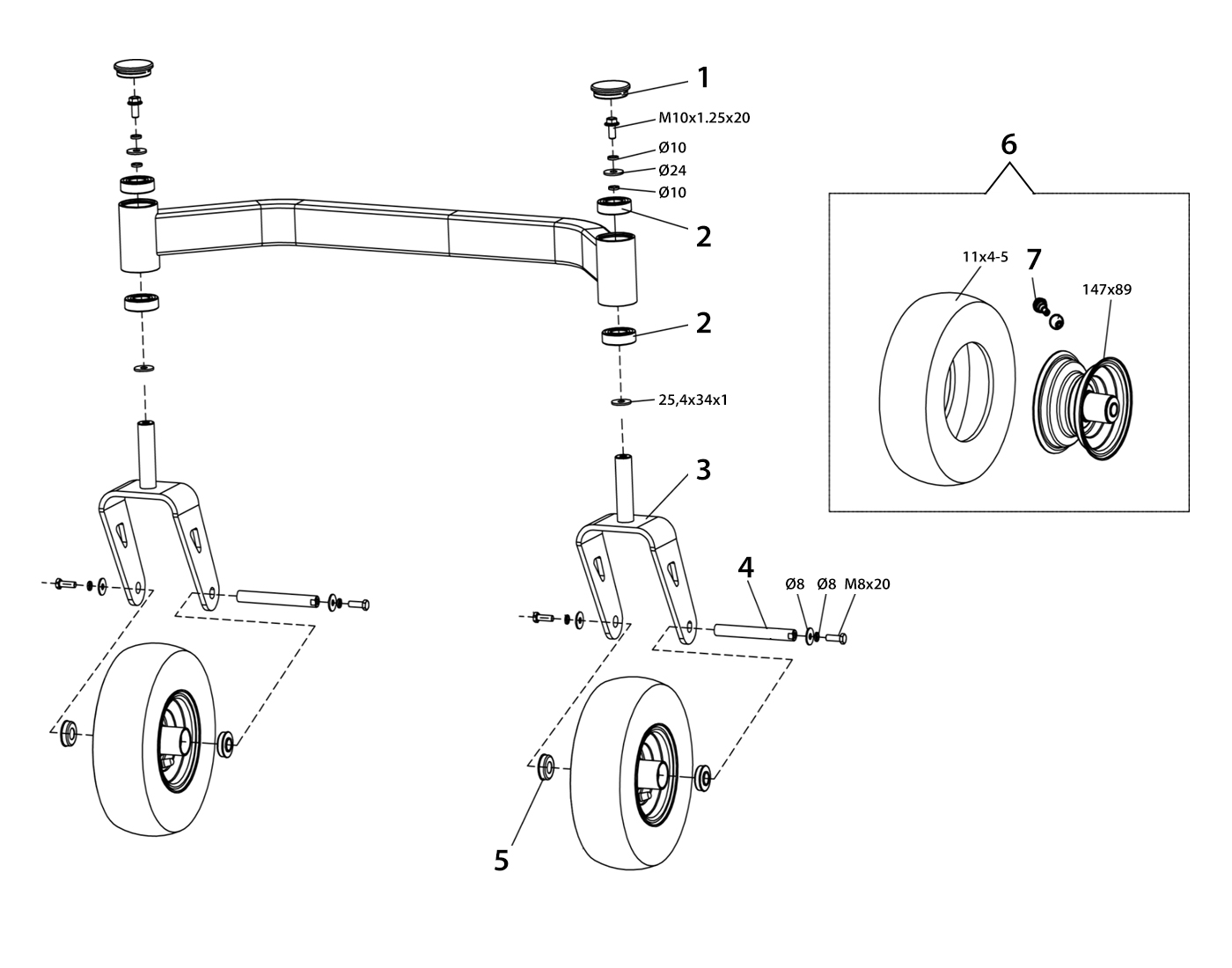

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000462R | Couvercle | Disponible | Voir la pièce |
| 2 | TS000463R | Roulement | Disponible | Voir la pièce |
| 2 | TS000463R | Roulement | Disponible | Voir la pièce |
| 3 | TS000464R | Etrier | Disponible | Voir la pièce |
| 4 | TS000465R | Pivot | Disponible | Voir la pièce |
| 5 | TS000466R | Cage a aguilles | Disponible | Voir la pièce |
| 6 | TS000467R | Roue compl. | Disponible | Voir la pièce |
| 7 | TS000203R | Soupape | Disponible | Voir la pièce |

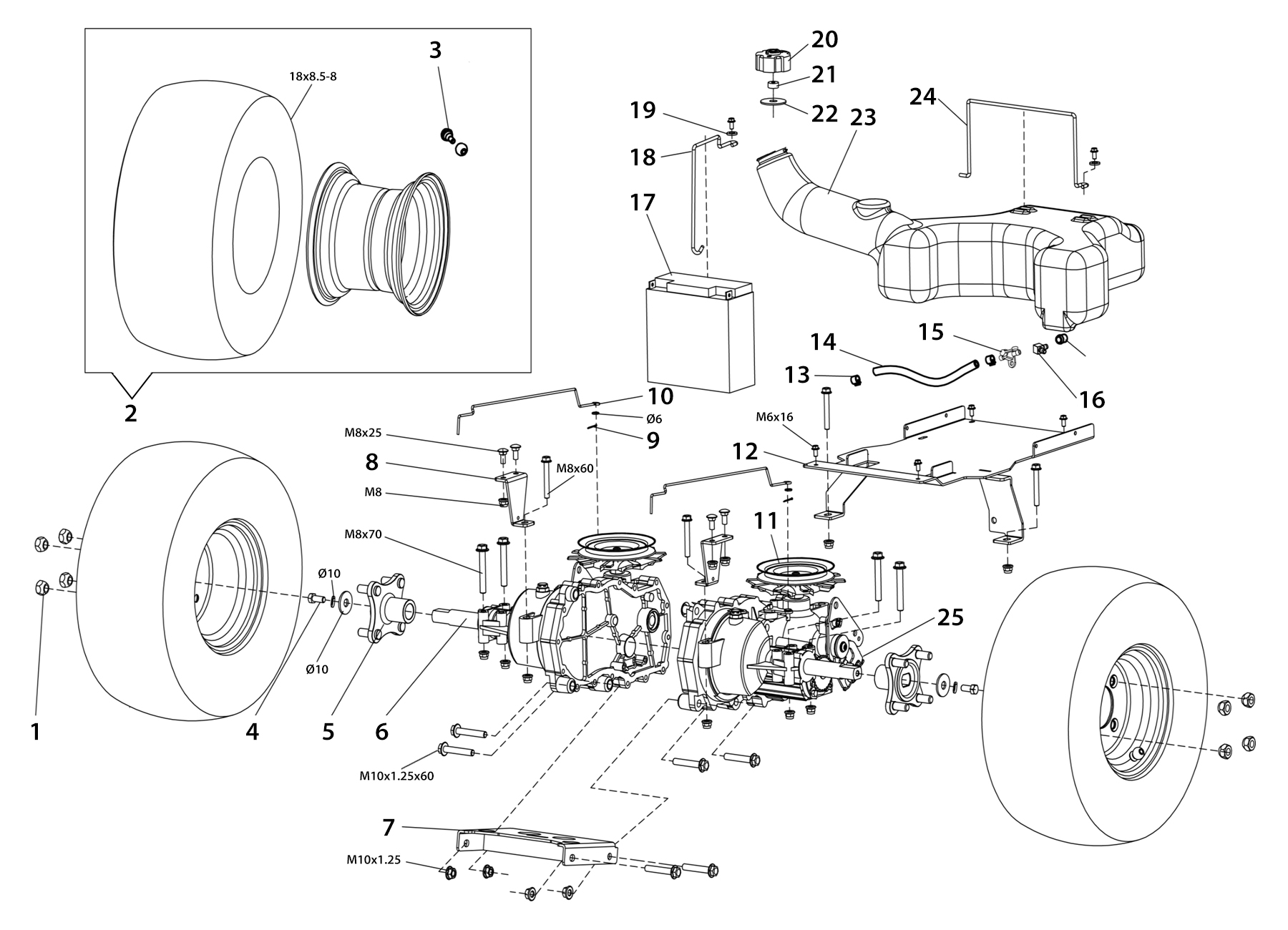

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000468R | Ecrou | Disponible | Voir la pièce |
| 2 | TS000469R | Roue compl. | Disponible | Voir la pièce |
| 3 | TS000203R | Soupape | Disponible | Voir la pièce |
| 4 | TS000470R | Vis | Disponible | Voir la pièce |
| 5 | TS000471R | Flasque | Disponible | Voir la pièce |
| 6 | TS000472R | Transmission hydrostatique gauche | Disponible | Voir la pièce |
| 7 | TS000473R | Support de transmission | Disponible | Voir la pièce |
| 8 | TS000474R | Etrier | Disponible | Voir la pièce |
| 9 | TS000475R | Goupille | Disponible | Voir la pièce |
| 10 | TS000476R | Tige | Disponible | Voir la pièce |
| 11 | TS000477R | Transmission hydrostatique droite | Disponible | Voir la pièce |
| 12 | TS000478R | Plaquette | Disponible | Voir la pièce |
| 13 | TS000162R | Bande | Disponible | Voir la pièce |
| 14 | TS000163R | Flexible a carburant | Disponible | Voir la pièce |
| 15 | TS000479R | Soupape | Disponible | Voir la pièce |
| 16 | TS000480R | Connection | Disponible | Voir la pièce |
| 17 | TS000481R | Batterie | Disponible | Voir la pièce |
| 18 | TS000482R | Tige | Disponible | Voir la pièce |
| 19 | TS000483R | Rondelle | Disponible | Voir la pièce |
| 20 | TS000484R | Bouchon | Disponible | Voir la pièce |
| 21 | TS000485R | Anneau ressort | Disponible | Voir la pièce |
| 22 | TS000486R | Joint en caoutchouc | Disponible | Voir la pièce |
| 23 | TS000487R | Reservoir | Disponible | Voir la pièce |
| 24 | TS000488R | Tige | Disponible | Voir la pièce |
| 25 | TS000489R | Fourchette de commande | Disponible | Voir la pièce |

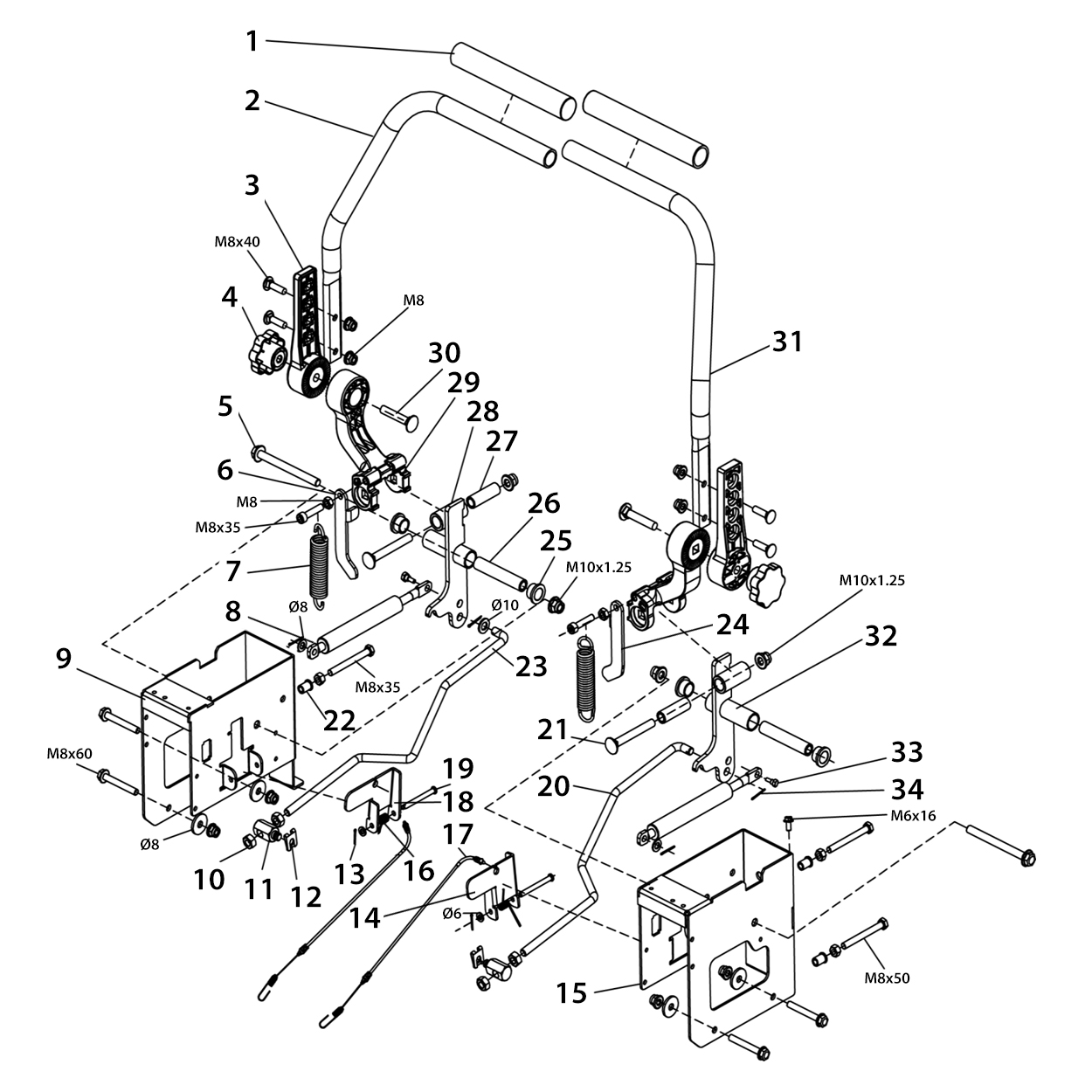

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000490R | Couverture | Disponible | Voir la pièce |
| 2 | TS000491R | Poignee gauche | Disponible | Voir la pièce |
| 3 | TS000492R | Support | Disponible | Voir la pièce |
| 4 | TS000493R | Pommeau | Disponible | Voir la pièce |
| 5 | TS000494R | Vis | Disponible | Voir la pièce |
| 6 | TS000495R | Etrier gauche | Disponible | Voir la pièce |
| 7 | TS000496R | Ressort de traction | Disponible | Voir la pièce |
| 8 | TS000497R | Amortisseur | Disponible | Voir la pièce |
| 9 | TS000498R | Plaque gauche | Disponible | Voir la pièce |
| 10 | TS000499R | Ecrou | Disponible | Voir la pièce |
| 11 | TS000500R | Connection | Disponible | Voir la pièce |
| 12 | TS000501R | Clip | Disponible | Voir la pièce |
| 13 | TS000475R | Goupille | Disponible | Voir la pièce |
| 14 | TS000502R | Etrier droite | Disponible | Voir la pièce |
| 15 | TS000503R | Plaque droite | Disponible | Voir la pièce |
| 16 | TS000504R | Ressort | Disponible | Voir la pièce |
| 17 | TS000505R | Câble frein | Disponible | Voir la pièce |
| 18 | TS000506R | Etrier gauche | Disponible | Voir la pièce |
| 19 | TS000507R | Pivot | Disponible | Voir la pièce |
| 20 | TS000508R | Levier de connexion droit | Disponible | Voir la pièce |
| 21 | TS000509R | Vis | Disponible | Voir la pièce |
| 22 | TS000510R | Rivet | Disponible | Voir la pièce |
| 23 | TS000511R | Levier de connexion gauche | Disponible | Voir la pièce |
| 24 | TS000512R | Etrier droite | Disponible | Voir la pièce |
| 25 | TS000271R | Bague | Disponible | Voir la pièce |
| 26 | TS000513R | Entretoise | Disponible | Voir la pièce |
| 27 | TS000514R | Epaisseur | Disponible | Voir la pièce |
| 28 | TS000515R | Plaque gauche | Disponible | Voir la pièce |
| 29 | TS000516R | Connection | Disponible | Voir la pièce |
| 30 | TS000517R | Vis | Disponible | Voir la pièce |
| 31 | TS000518R | Poignee droite | Disponible | Voir la pièce |
| 32 | TS000519R | Plaque droite | Disponible | Voir la pièce |
| 33 | TS000520R | Vis | Disponible | Voir la pièce |
| 34 | TS000521R | Goupille élastique | Disponible | Voir la pièce |

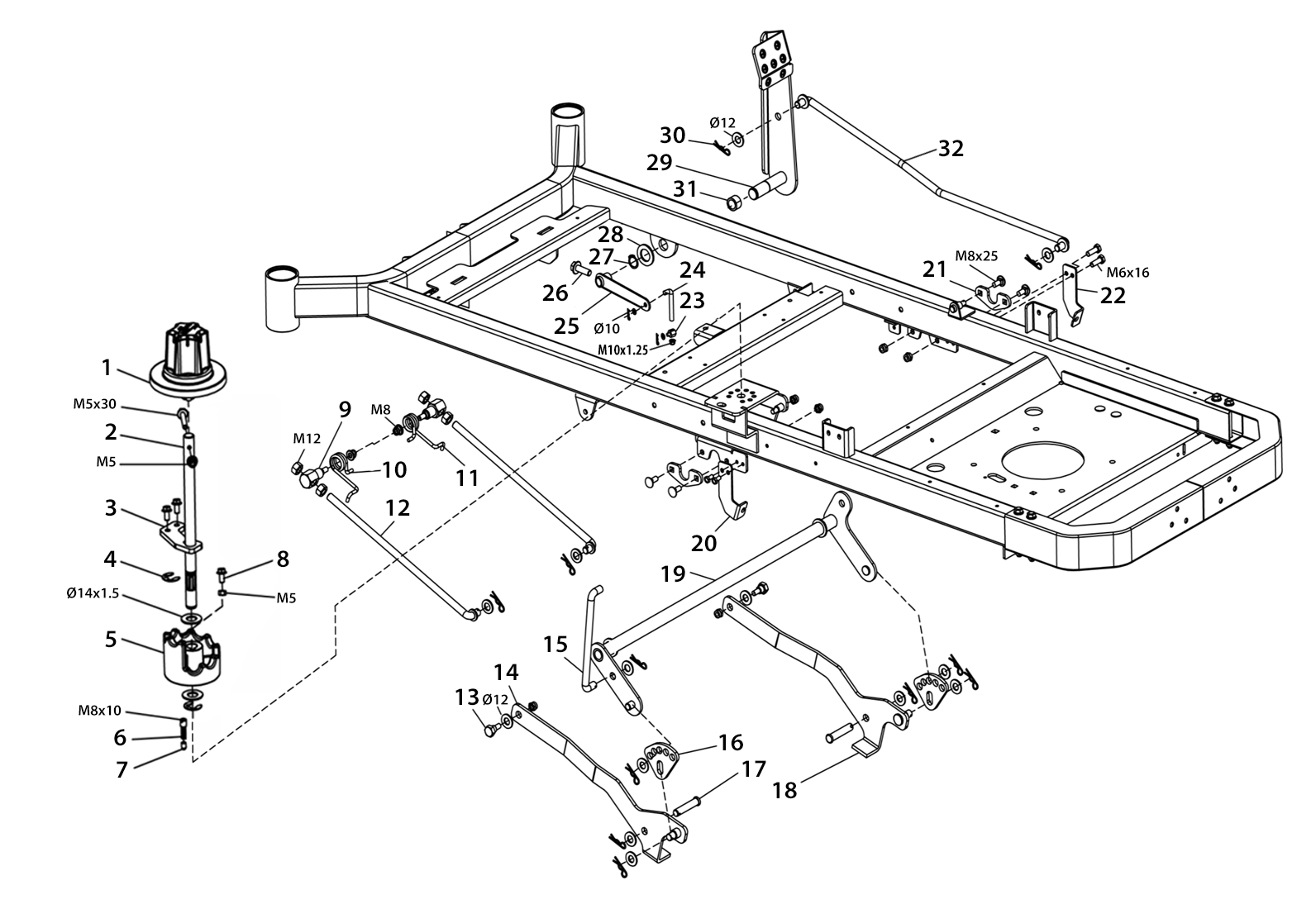

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000560R | Pommeau | Disponible | Voir la pièce |
| 2 | TS000561R | Levier | Disponible | Voir la pièce |
| 3 | TS000562R | Etrier | Disponible | Voir la pièce |
| 4 | TS000223R | Bague seeger | Disponible | Voir la pièce |
| 5 | TS000563R | Support | Disponible | Voir la pièce |
| 6 | TS000564R | Ressort | Disponible | Voir la pièce |
| 7 | TS000565R | Pivot | Disponible | Voir la pièce |
| 8 | TS000566R | Vis | Disponible | Voir la pièce |
| 9 | TS000567R | Connection | Disponible | Voir la pièce |
| 10 | TS000568R | Ressort gauche | Disponible | Voir la pièce |
| 11 | TS000569R | Ressort droit | Disponible | Voir la pièce |
| 12 | TS000570R | Tige de tension | Disponible | Voir la pièce |
| 13 | TS000557R | Vis hex | Disponible | Voir la pièce |
| 14 | TS000571R | Plaque gauche | Disponible | Voir la pièce |
| 15 | TS000572R | Tige | Disponible | Voir la pièce |
| 16 | TS000573R | Plaquette | Disponible | Voir la pièce |
| 17 | TS000574R | Pivot | Disponible | Voir la pièce |
| 18 | TS000575R | Plaque droite | Disponible | Voir la pièce |
| 19 | TS000576R | Arbre (Essieu) | Disponible | Voir la pièce |
| 20 | TS000577R | Etrier gauche | Disponible | Voir la pièce |
| 21 | TS000578R | Plaquette | Disponible | Voir la pièce |
| 22 | TS000579R | Etrier droite | Disponible | Voir la pièce |
| 23 | TS000580R | Pivot | Disponible | Voir la pièce |
| 24 | TS000581R | Tige | Disponible | Voir la pièce |
| 25 | TS000582R | Etrier | Disponible | Voir la pièce |
| 26 | TS000583R | Vis | Disponible | Voir la pièce |
| 27 | TS000584R | Anneau ressort | Disponible | Voir la pièce |
| 28 | TS000585R | Rondelle | Disponible | Voir la pièce |
| 29 | TS000586R | Plaquette | Disponible | Voir la pièce |
| 30 | TS000587R | Goupille | Disponible | Voir la pièce |
| 31 | TS000699R | Bloque de pedal | Disponible | Voir la pièce |
| 32 | TS000700R | Tige de tension | Disponible | Voir la pièce |

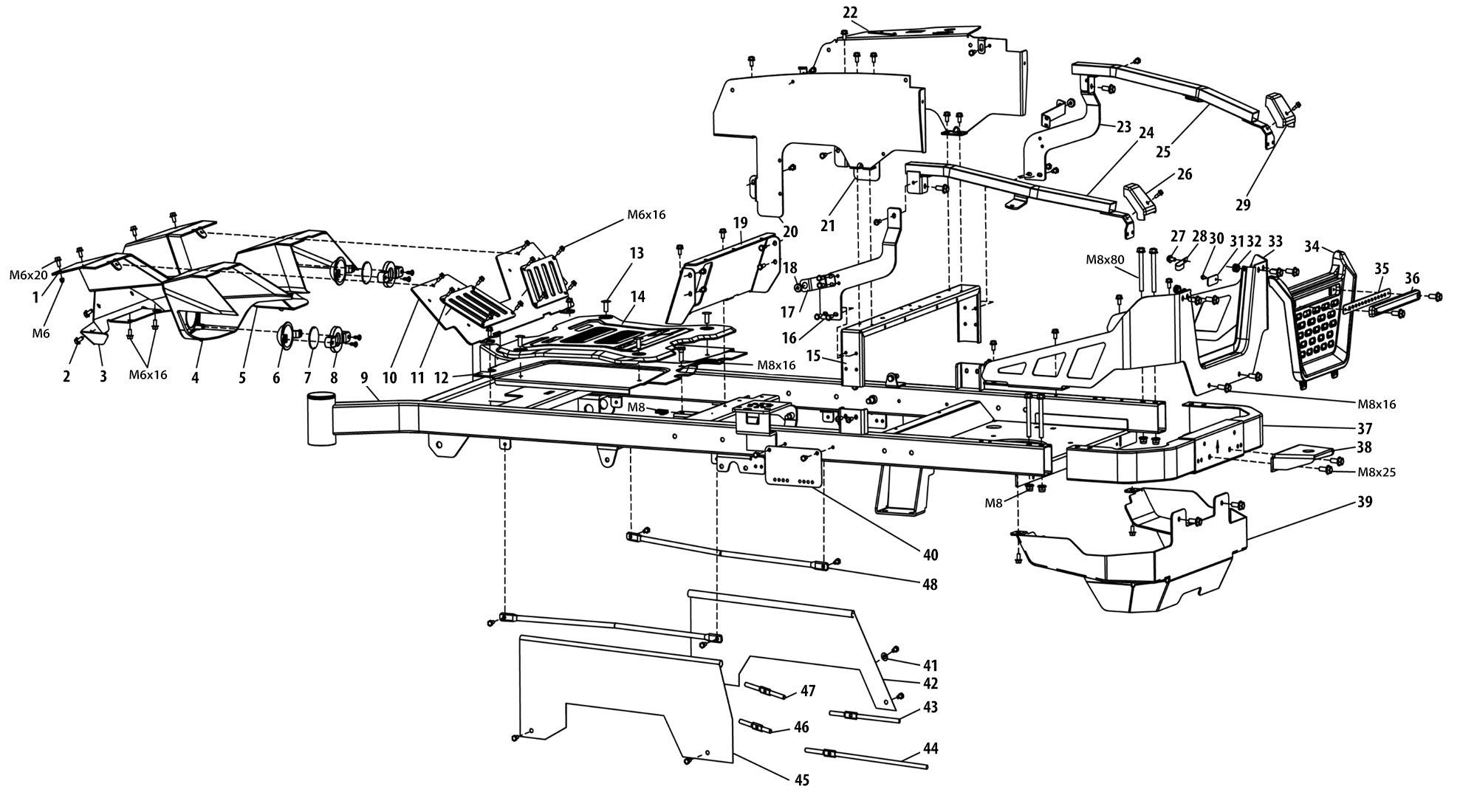

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000588R | Couvercle de pédale (orange) | Disponible | Voir la pièce |
| 2 | TS000592R | Vis | Disponible | Voir la pièce |
| 3 | TS000593R | Couverture | Disponible | Voir la pièce |
| 4 | TS000594R | Support de phare gauche | Disponible | Voir la pièce |
| 5 | TS000595R | Support de phare droit | Disponible | Voir la pièce |
| 6 | TS000596R | Couvercle de phare | Disponible | Voir la pièce |
| 7 | TS000597R | Lampe à LED | Disponible | Voir la pièce |
| 8 | TS000598R | Douille | Disponible | Voir la pièce |
| 9 | TS000599R | Châssis | Disponible | Voir la pièce |
| 10 | TS000600R | Pedale | Disponible | Voir la pièce |
| 11 | TS000601R | Plaquette | Disponible | Voir la pièce |
| 12 | TS000602R | Repose-pieds | Disponible | Voir la pièce |
| 13 | TS000543R | Rivet | Disponible | Voir la pièce |
| 14 | TS000603R | Repose-pieds | Disponible | Voir la pièce |
| 15 | TS000604R | Support siege | Disponible | Voir la pièce |
| 16 | TS000605R | Plaque gauche | Disponible | Voir la pièce |
| 17 | TS000606R | Support | Disponible | Voir la pièce |
| 18 | TS000607R | Bague en caoutchouc | Disponible | Voir la pièce |
| 19 | TS000608R | Plaquette | Disponible | Voir la pièce |
| 20 | TS000609R | Plaque gauche | Disponible | Voir la pièce |
| 21 | TS000610R | Plaque droite | Disponible | Voir la pièce |
| 22 | TS000611R | Plaque de fixation | Disponible | Voir la pièce |
| 23 | TS000612R | Plaque droite | Disponible | Voir la pièce |
| 24 | TS000613R | Etrier gauche (orange) | Disponible | Voir la pièce |
| 25 | TS000617R | Etrier droite (orange) | Disponible | Voir la pièce |
| 26 | TS000621R | Connecteur gauche (orange) | Disponible | Voir la pièce |
| 27 | TS000553R | Vis | Disponible | Voir la pièce |
| 28 | TS000344R | Fixation cable | Disponible | Voir la pièce |
| 29 | TS000625R | Connecteur droite (orange) | Disponible | Voir la pièce |
| 30 | TS000629R | Vis | Disponible | Voir la pièce |
| 31 | TS000630R | Etau | Disponible | Voir la pièce |
| 32 | TS000631R | Bague en caoutchouc | Disponible | Voir la pièce |
| 33 | TS000632R | Couvercle de moteur | Disponible | Voir la pièce |
| 34 | TS000633R | Grille | Disponible | Voir la pièce |
| 35 | TS000634R | LED arrière | Disponible | Voir la pièce |
| 36 | TS000635R | Couverture | Disponible | Voir la pièce |
| 37 | TS000636R | Protection arriere | Disponible | Voir la pièce |
| 38 | TS000637R | Protection arriere | Disponible | Voir la pièce |
| 39 | TS000638R | Protection inférieur | Disponible | Voir la pièce |
| 40 | TS000639R | Protection | Disponible | Voir la pièce |
| 41 | TS000483R | Rondelle | Disponible | Voir la pièce |
| 42 | TS000640R | Protection droite | Disponible | Voir la pièce |
| 43 | TS000641R | Tige de tension | Disponible | Voir la pièce |
| 44 | TS000642R | Tige de tension | Disponible | Voir la pièce |
| 45 | TS000643R | Protection gauche | Disponible | Voir la pièce |
| 46 | TS000644R | Tige de tension | Disponible | Voir la pièce |
| 47 | TS000645R | Tige de tension | Disponible | Voir la pièce |
| 48 | TS000701R | Tige de tension | Disponible | Voir la pièce |

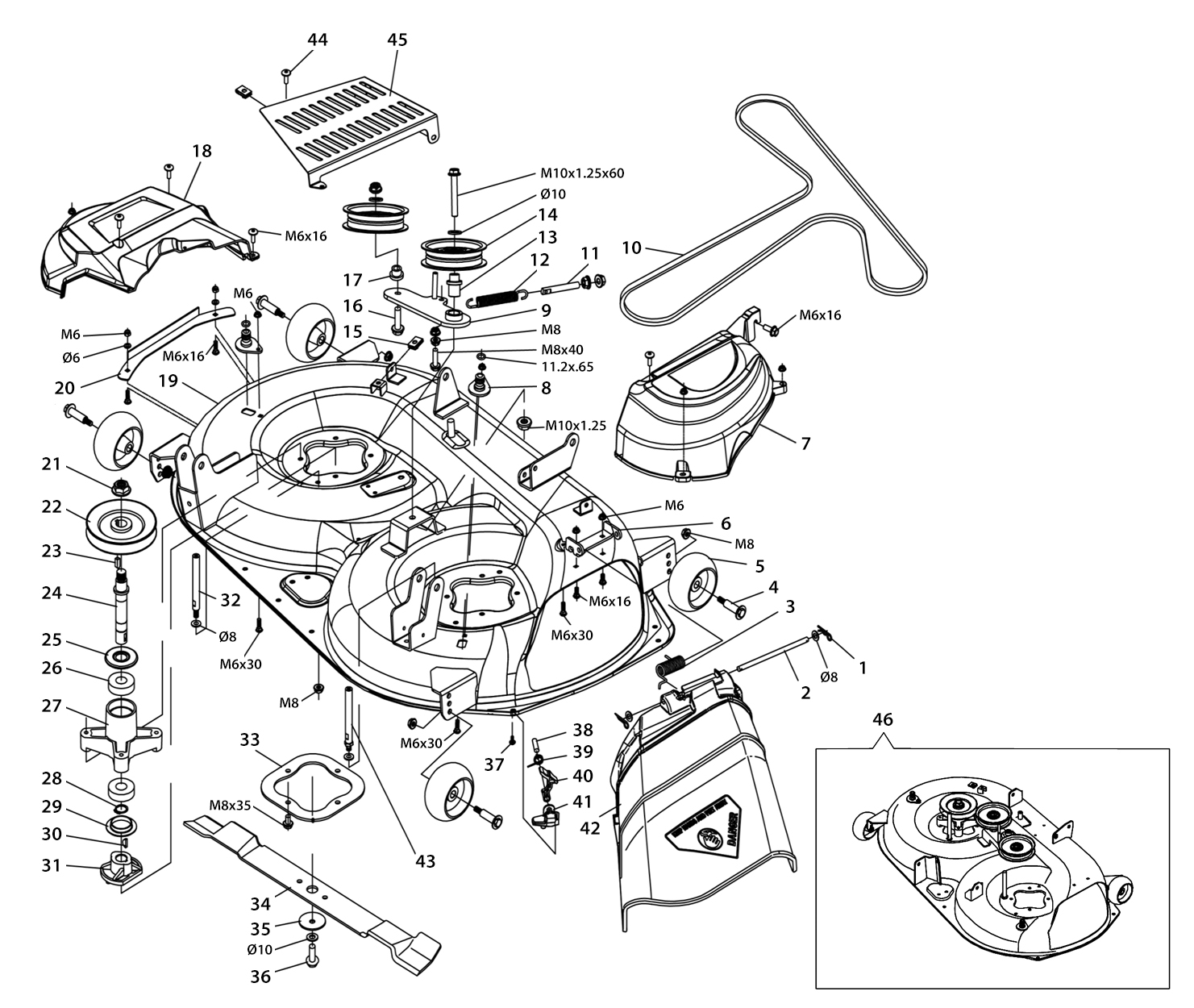

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000587R | Goupille | Disponible | Voir la pièce |
| 2 | TS000116R | Pivot | Disponible | Voir la pièce |
| 3 | TS000117R | Ressort | Disponible | Voir la pièce |
| 4 | TS000071R | Vis | Disponible | Voir la pièce |
| 5 | TS000074R | Roue | Disponible | Voir la pièce |
| 6 | TS000118R | Charniere | Disponible | Voir la pièce |
| 7 | TS000646R | Rechte schtzmittel | Disponible | Voir la pièce |
| 8 | TS000090R | Raccord tuyau d’eau | Disponible | Voir la pièce |
| 9 | TS000647R | Support | Disponible | Voir la pièce |
| 10 | TS000648R | Courroie | Disponible | Voir la pièce |
| 11 | TS000065R | Vis | Disponible | Voir la pièce |
| 12 | TS000649R | Ressort de traction | Disponible | Voir la pièce |
| 13 | TS000650R | Bague | Disponible | Voir la pièce |
| 14 | TS000126R | Poulie | Disponible | Voir la pièce |
| 15 | TS000066R | Arrêt | Disponible | Voir la pièce |
| 16 | TS000651R | Vis | Disponible | Voir la pièce |
| 17 | TS000652R | Bague | Disponible | Voir la pièce |
| 18 | TS000653R | Protection gauche | Disponible | Voir la pièce |
| 19 | TS000654R | Plateau de coupe | Disponible | Voir la pièce |
| 20 | TS000145R | Etrier | Disponible | Voir la pièce |
| 21 | TS000132R | Ecrou | Disponible | Voir la pièce |
| 22 | TS000655R | Poulie | Disponible | Voir la pièce |
| 23 | TS000082R | Clavette | Disponible | Voir la pièce |
| 24 | TS000133R | Arbre lame | Disponible | Voir la pièce |
| 25 | TS000085R | Disque (protection) | Disponible | Voir la pièce |
| 26 | TS000453R | Cage a aguilles | Disponible | Voir la pièce |
| 27 | TS000134R | Support | Disponible | Voir la pièce |
| 28 | TS000584R | Anneau ressort | Disponible | Voir la pièce |
| 29 | TS000135R | Protection | Disponible | Voir la pièce |
| 30 | TS000099R | Clavette | Disponible | Voir la pièce |
| 31 | TS000095R | Moyeu porte-lame | Disponible | Voir la pièce |
| 32 | TS000656R | Pivot | Disponible | Voir la pièce |
| 33 | TS000426R | Plaquette | Disponible | Voir la pièce |
| 34 | TS000146R | Lame | Disponible | Voir la pièce |
| 35 | TS000097R | Rondelle | Disponible | Voir la pièce |
| 36 | TS000098R | Vis | Disponible | Voir la pièce |
| 37 | TS000657R | Vis | Disponible | Voir la pièce |
| 38 | TS000138R | Pivot | Disponible | Voir la pièce |
| 39 | TS000658R | Ressort | Disponible | Voir la pièce |
| 40 | TS000140R | Levier de blocage | Disponible | Voir la pièce |
| 41 | TS000141R | Support levier | Disponible | Voir la pièce |
| 42 | TS000142R | Déflecteur | Disponible | Voir la pièce |
| 43 | TS000659R | Pivot | Disponible | Voir la pièce |
| 44 | TS000660R | Vis | Disponible | Voir la pièce |
| 45 | TS000661R | Grille | Disponible | Voir la pièce |
| 46 | TS000706R | Plateau de coupe complète 108 | Disponible | Voir la pièce |

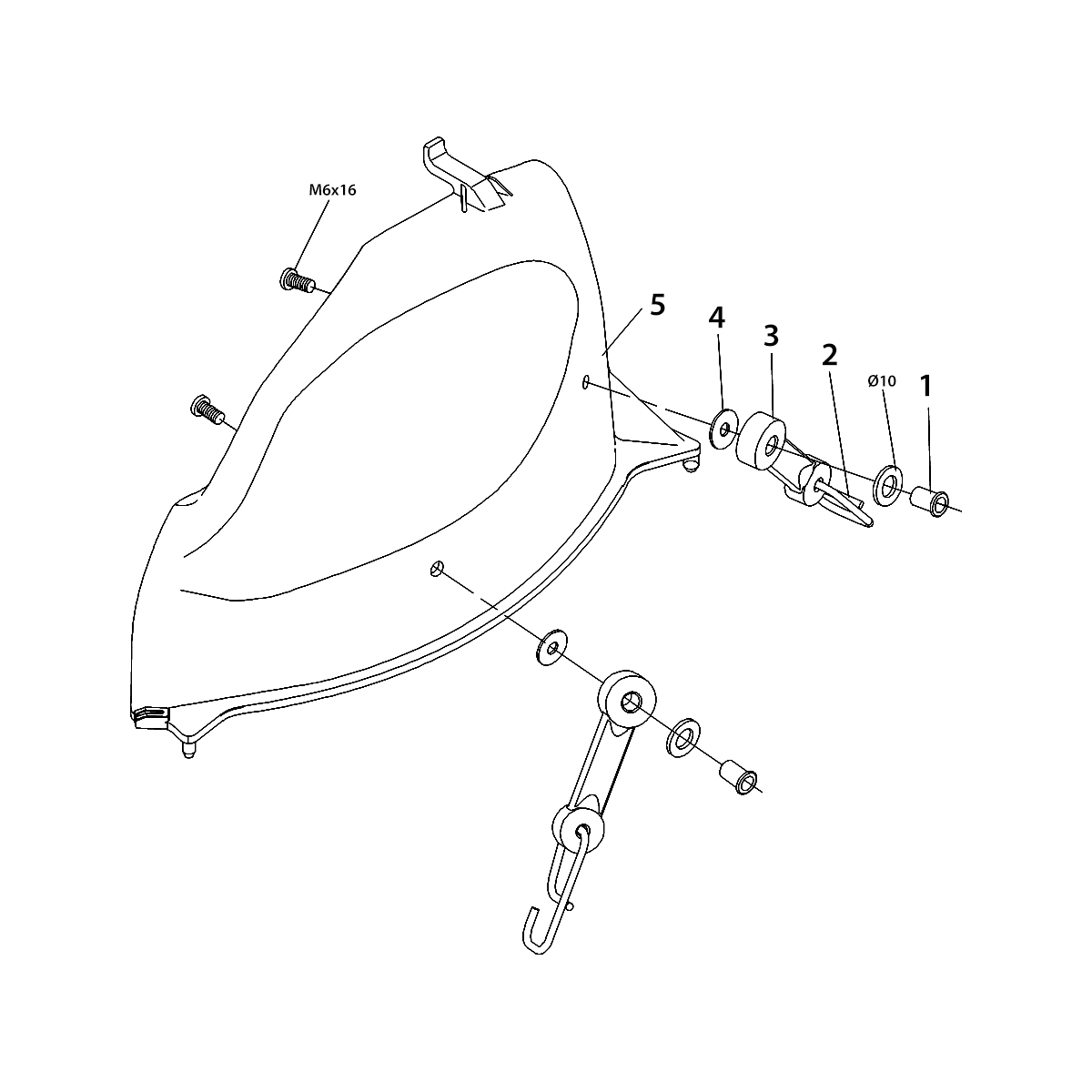

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000674R | Insert | Disponible | Voir la pièce |
| 2 | TS000043R | Crochet | Disponible | Voir la pièce |
| 3 | TS000044R | Tige de tension | Disponible | Voir la pièce |
| 4 | TS000483R | Rondelle | Disponible | Voir la pièce |
| 5 | TS000046R | Déflecteur | Disponible | Voir la pièce |

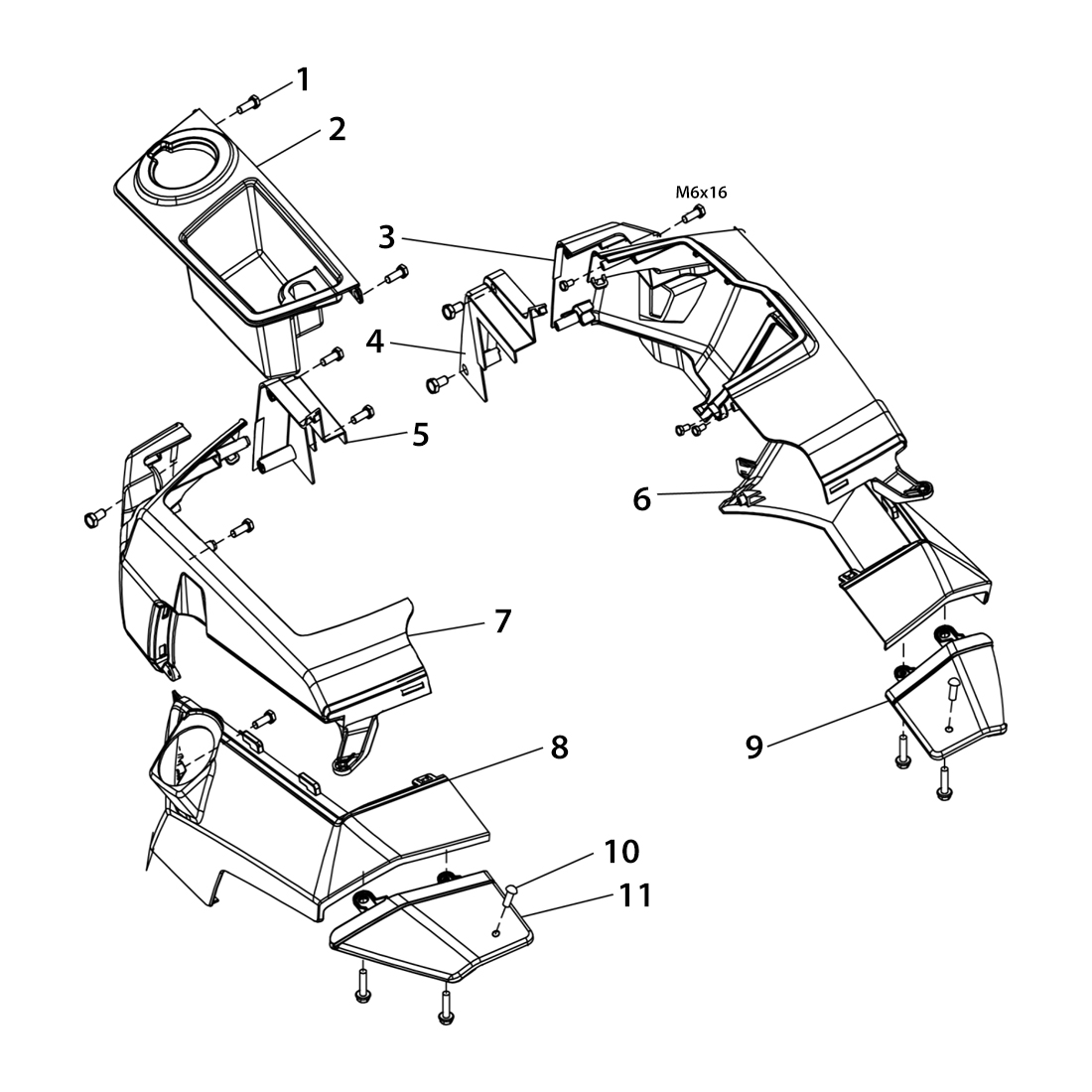

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000522R | Vis | Disponible | Voir la pièce |
| 2 | TS000523R | Porte-objet | Disponible | Voir la pièce |
| 3 | TS000524R | Couverture supérieur droit (orange) | Disponible | Voir la pièce |
| 4 | TS000528R | Plaque droite (orange) | Disponible | Voir la pièce |
| 5 | TS000532R | Plaque gauche (orange) | Disponible | Voir la pièce |
| 6 | TS000536R | Couverture inférieure droite | Disponible | Voir la pièce |
| 7 | TS000537R | Couverture supérieure gauche (orange) | Disponible | Voir la pièce |
| 8 | TS000541R | Couverture inférieure gauche | Disponible | Voir la pièce |
| 9 | TS000542R | Aile droite | Disponible | Voir la pièce |
| 10 | TS000543R | Rivet | Disponible | Voir la pièce |
| 11 | TS000544R | Aile gauche | Disponible | Voir la pièce |

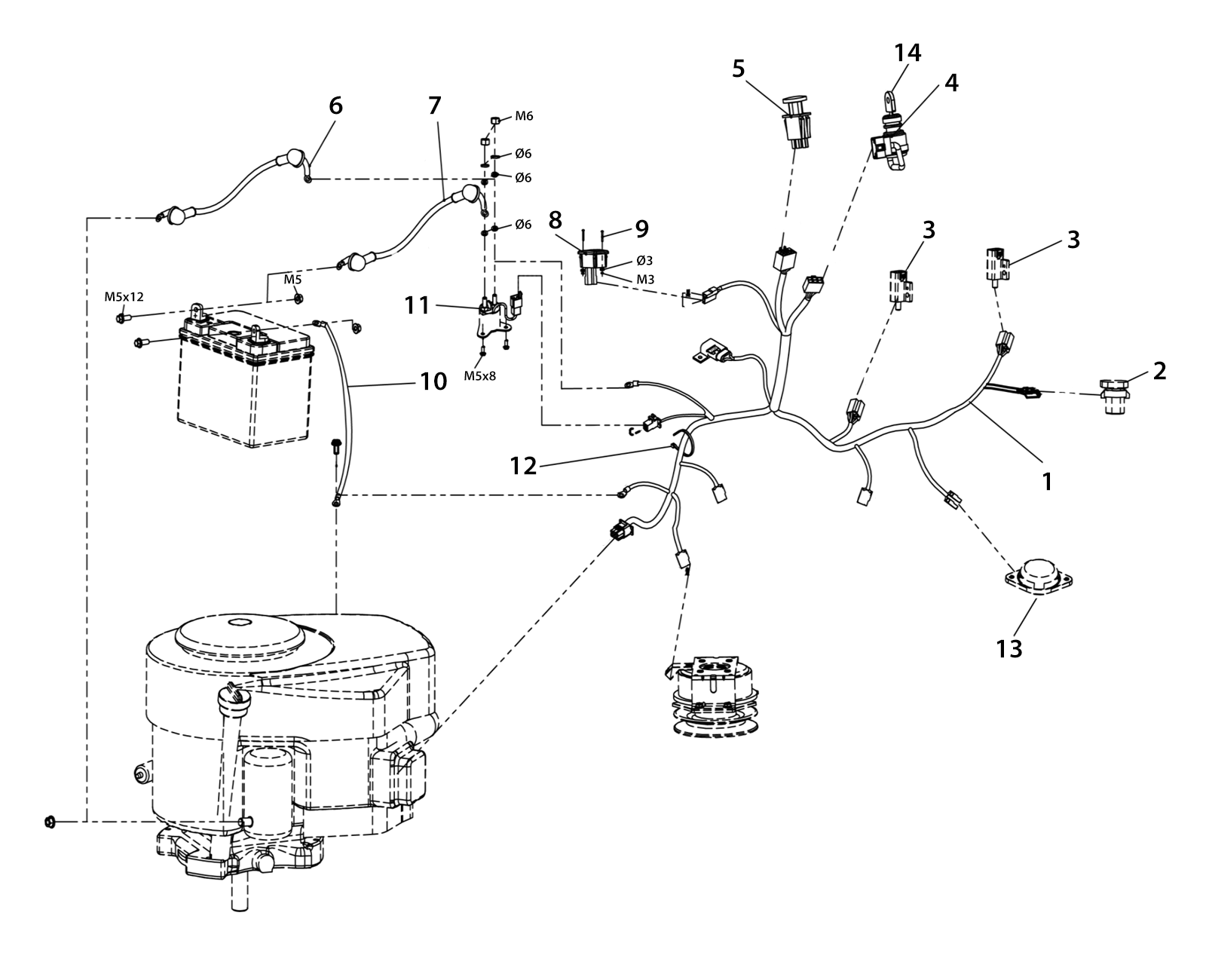

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000545R | Cablage | Disponible | Voir la pièce |
| 2 | TS000546R | Usb | Disponible | Voir la pièce |
| 3 | TS000547R | Micro-interrupteur | Disponible | Voir la pièce |
| 3 | TS000547R | Micro-interrupteur | Disponible | Voir la pièce |
| 4 | TS000035R | Module d | Disponible | Voir la pièce |
| 5 | TS000034R | Interrupteur | Disponible | Voir la pièce |
| 6 | TS000548R | Cable | Disponible | Voir la pièce |
| 7 | TS000549R | Câble (+) | Disponible | Voir la pièce |
| 8 | TS000550R | Compteur | Disponible | Voir la pièce |
| 9 | TS000551R | Vis | Disponible | Voir la pièce |
| 10 | TS000552R | Câble (-) | Disponible | Voir la pièce |
| 11 | TS000033R | Solenoide | Disponible | Voir la pièce |
| 12 | TS000316R | Bande | Disponible | Voir la pièce |
| 13 | TS000555R | Micro-interrupteur | Disponible | Voir la pièce |
| 14 | TS000412R | Clef a demarrage | Disponible | Voir la pièce |

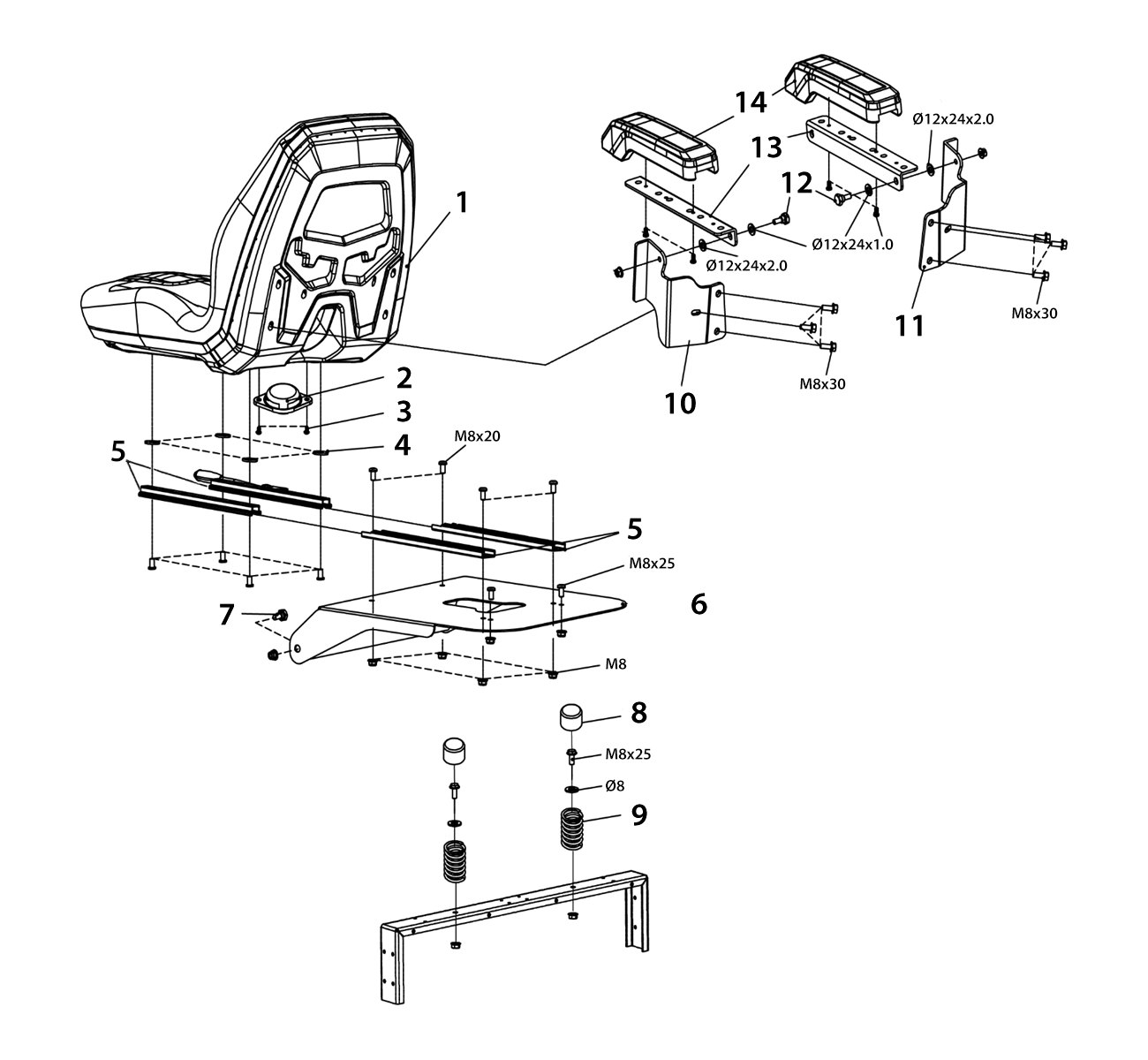

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000554R | Siege | Disponible | Voir la pièce |
| 2 | TS000555R | Micro-interrupteur | Disponible | Voir la pièce |
| 3 | TS000556R | Vis | Disponible | Voir la pièce |
| 4 | TS000014R | Rondelle | Disponible | Voir la pièce |
| 5 | TS000705R | Guide | Disponible | Voir la pièce |
| 5 | TS000705R | Guide | Disponible | Voir la pièce |
| 6 | TS000704R | Plaquette | Disponible | Voir la pièce |
| 7 | TS000557R | Vis hex | Disponible | Voir la pièce |
| 8 | TS000287R | Couvercle | Disponible | Voir la pièce |
| 9 | TS000558R | Ressort | Disponible | Voir la pièce |
| 10 | TS000695R | Etrier gauche | Disponible | Voir la pièce |
| 11 | TS000696R | Etrier droite | Disponible | Voir la pièce |
| 12 | TS000697R | Pivot | Disponible | Voir la pièce |
| 13 | TS000698R | Support | Disponible | Voir la pièce |
| 14 | TS000559R | Paire d | Disponible | Voir la pièce |

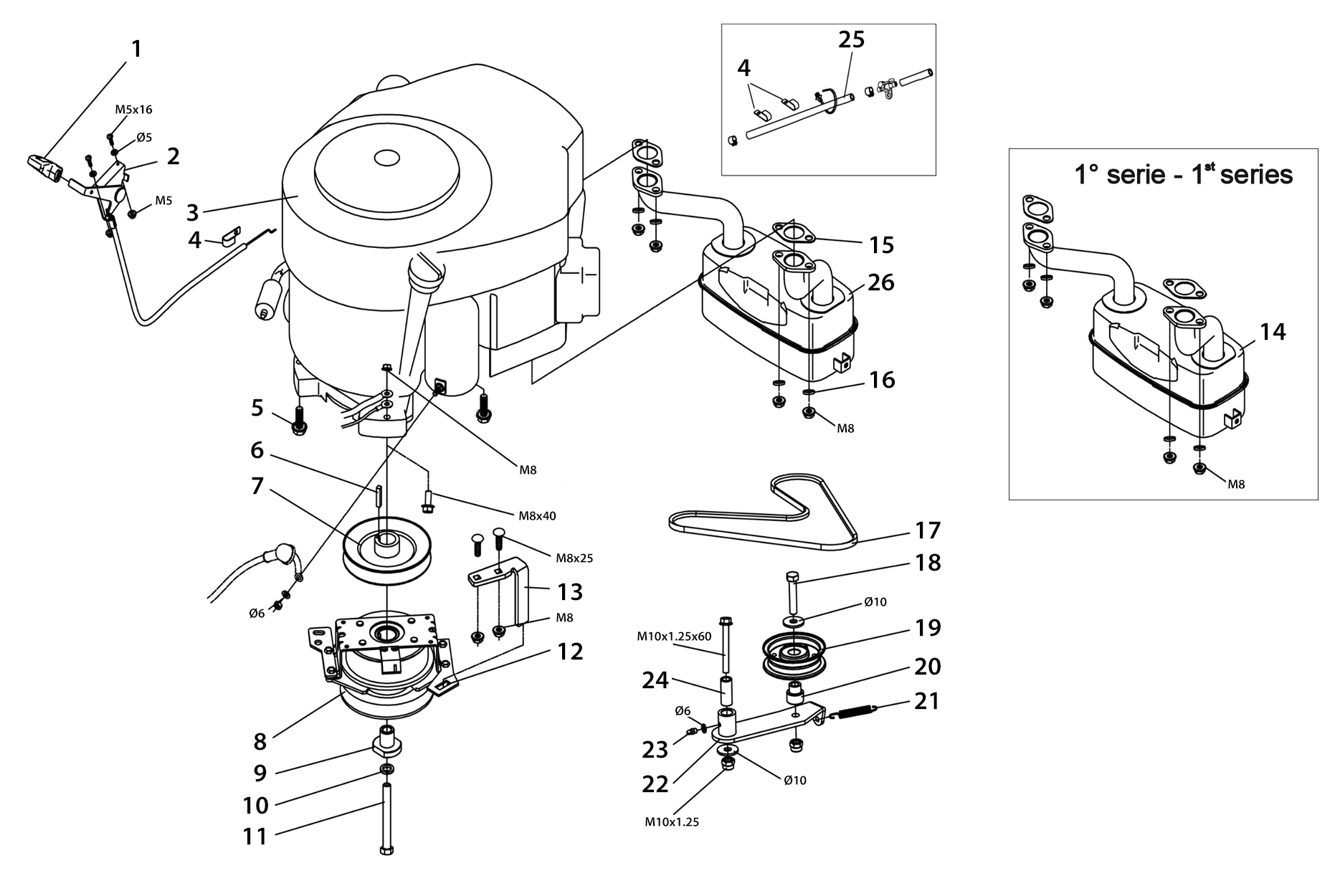

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000662R | Manette gaz | Disponible | Voir la pièce |
| 2 | TS000663R | Cable accellerateur | Disponible | Voir la pièce |
| 3 | - | N | Non reliée | |
| 4 | TS000665R | Bande | Disponible | Voir la pièce |
| 4 | TS000665R | Bande | Disponible | Voir la pièce |
| 5 | TS000666R | Vis | Disponible | Voir la pièce |
| 6 | TS000009R | Clavette | Disponible | Voir la pièce |
| 7 | TS000667R | Poulie | Disponible | Voir la pièce |
| 8 | TS000149R | Embrayage | Disponible | Voir la pièce |
| 9 | TS000150R | Bague | Disponible | Voir la pièce |
| 10 | TS000151R | Epaisseur | Disponible | Voir la pièce |
| 11 | TS000152R | Boulon | Disponible | Voir la pièce |
| 12 | TS000153R | Plaquette | Disponible | Voir la pièce |
| 13 | TS000668R | Etrier support | Disponible | Voir la pièce |
| 14 | TS000431R | Pot | Disponible | Voir la pièce |
| 15 | TS000156R | Joint | Disponible | Voir la pièce |
| 16 | TS000669R | Rondelle | Disponible | Voir la pièce |
| 17 | TS000670R | Courroie | Disponible | Voir la pièce |
| 18 | TS000651R | Vis | Disponible | Voir la pièce |
| 19 | TS000007R | Poulie | Disponible | Voir la pièce |
| 20 | TS000652R | Bague | Disponible | Voir la pièce |
| 21 | TS000130R | Ressort | Disponible | Voir la pièce |
| 22 | TS000671R | Levier de regulation | Disponible | Voir la pièce |
| 23 | TS000672R | Graisseur | Disponible | Voir la pièce |
| 24 | TS000673R | Bague | Disponible | Voir la pièce |
| 25 | TS000757R | Flexible a carburant | Non reliée | |
| 26 | TS000760R | Pot | Non reliée |
