Vue Éclatée GST 250 R
Retrouvez les pièces détachées, références et repères disponibles pour GST 250 R.

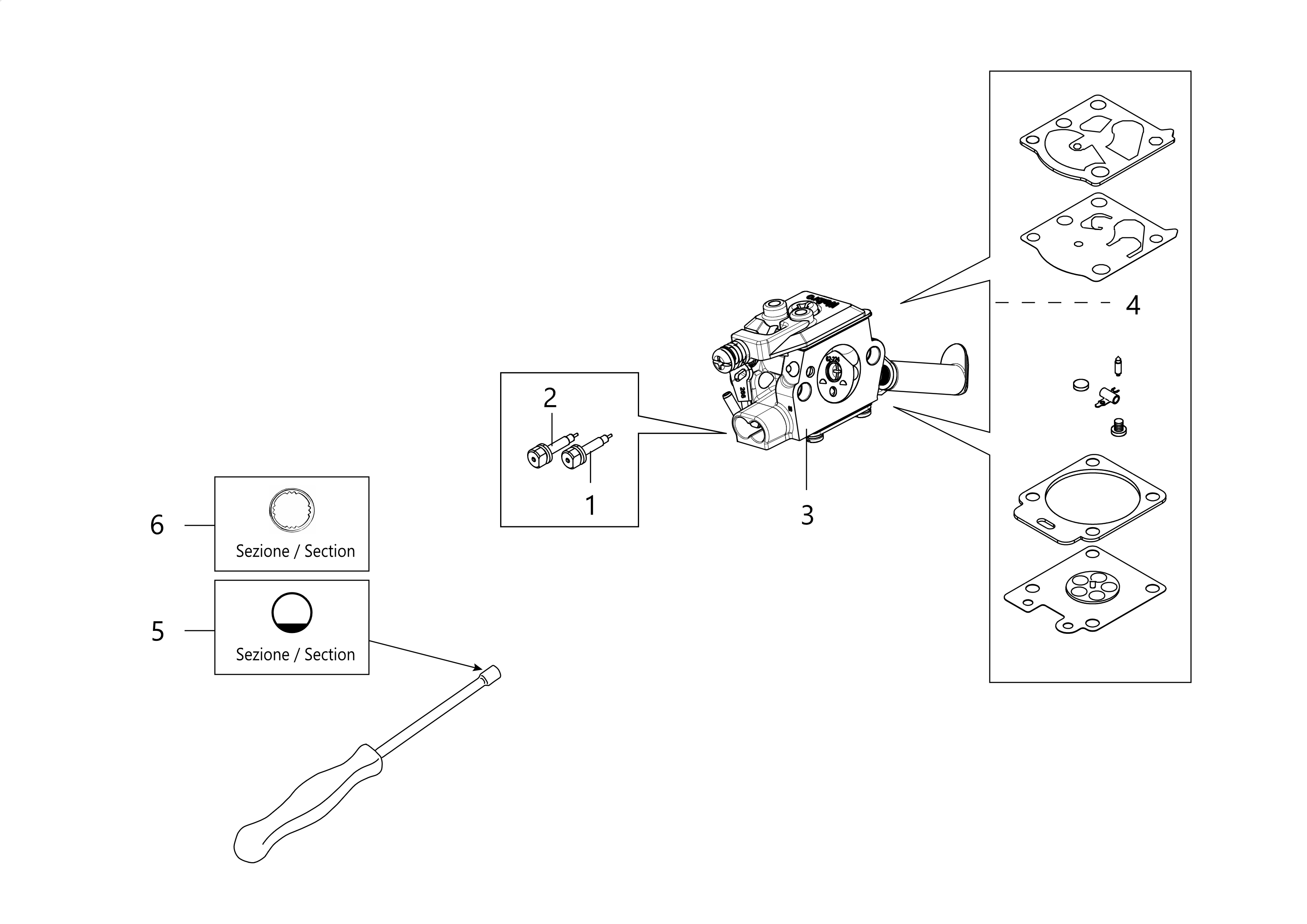

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318779 | Vis de reglage MIN | Disponible | Voir la pièce |
| 2 | 2318006R | Vis H | Disponible | Voir la pièce |
| 3 | 2318001BR | Carburateur | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 5 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
| 6 | 2304001R | Tournevis spécial KNURL-STYLE | Disponible | Voir la pièce |

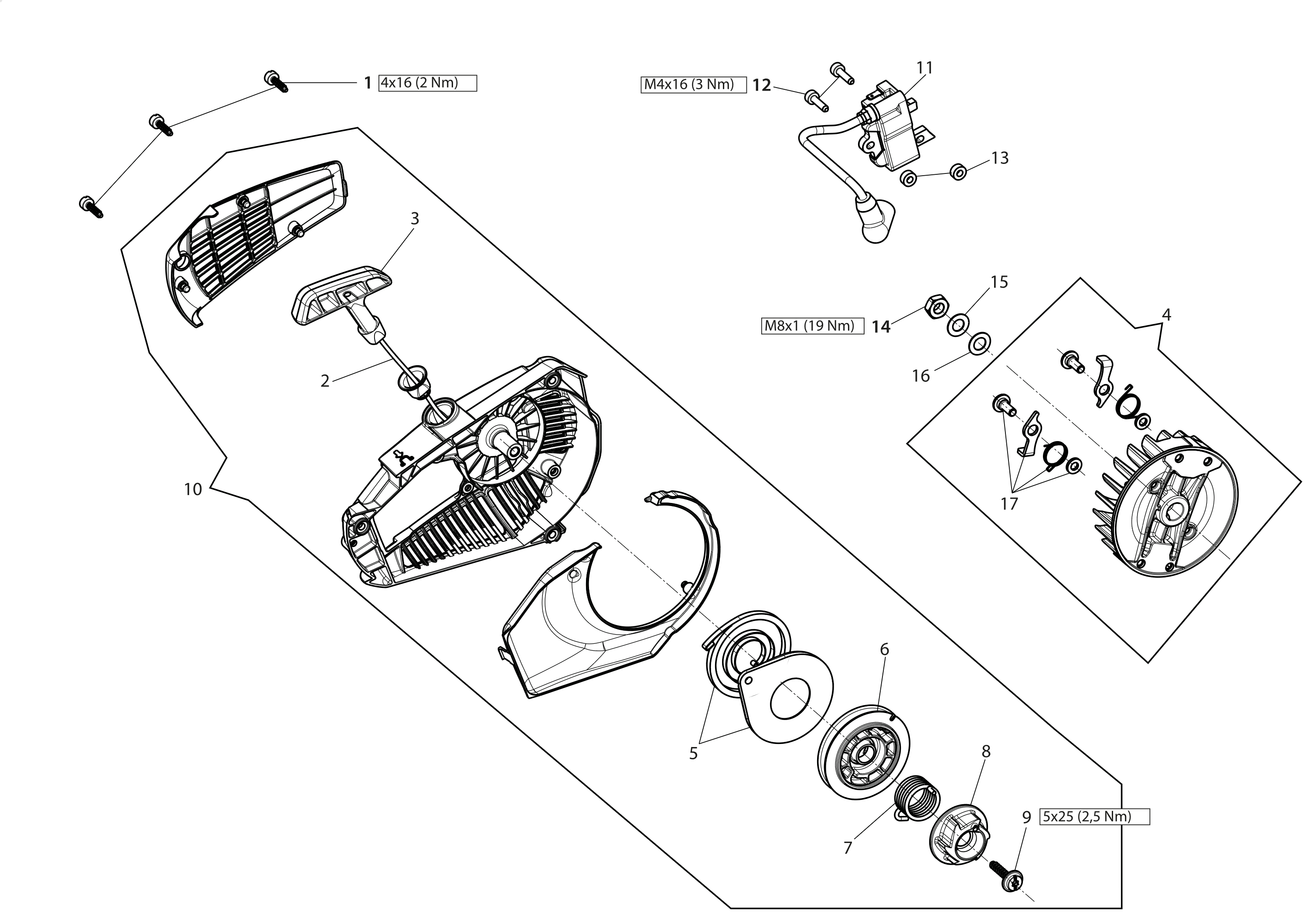

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 61370024R | Cordelette | Disponible | Voir la pièce |
| 3 | 50270137R | Poignée de démarrage | Disponible | Voir la pièce |
| 4 | 50290015BR | Volant | Disponible | Voir la pièce |
| 5 | 50290107R | Ressort de démarrage | Disponible | Voir la pièce |
| 6 | 50290020AR | Poulie | Disponible | Voir la pièce |
| 7 | 50290133AR | Ressort | Disponible | Voir la pièce |
| 8 | 50290105AR | Couronne | Disponible | Voir la pièce |
| 9 | 3893063R | Vis | Disponible | Voir la pièce |
| 10 | 50360016R | Demarrage complet | Disponible | Voir la pièce |
| 11 | 2501005AR | Bobine | Disponible | Voir la pièce |
| 12 | 3801101R | Vis | Non reliée | |
| 13 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 14 | 3911014R | Ecrou | Disponible | Voir la pièce |
| 15 | 094500229R | Rondelle | Disponible | Voir la pièce |
| 16 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 17 | 50162019A | Kit cliquet | Disponible | Voir la pièce |

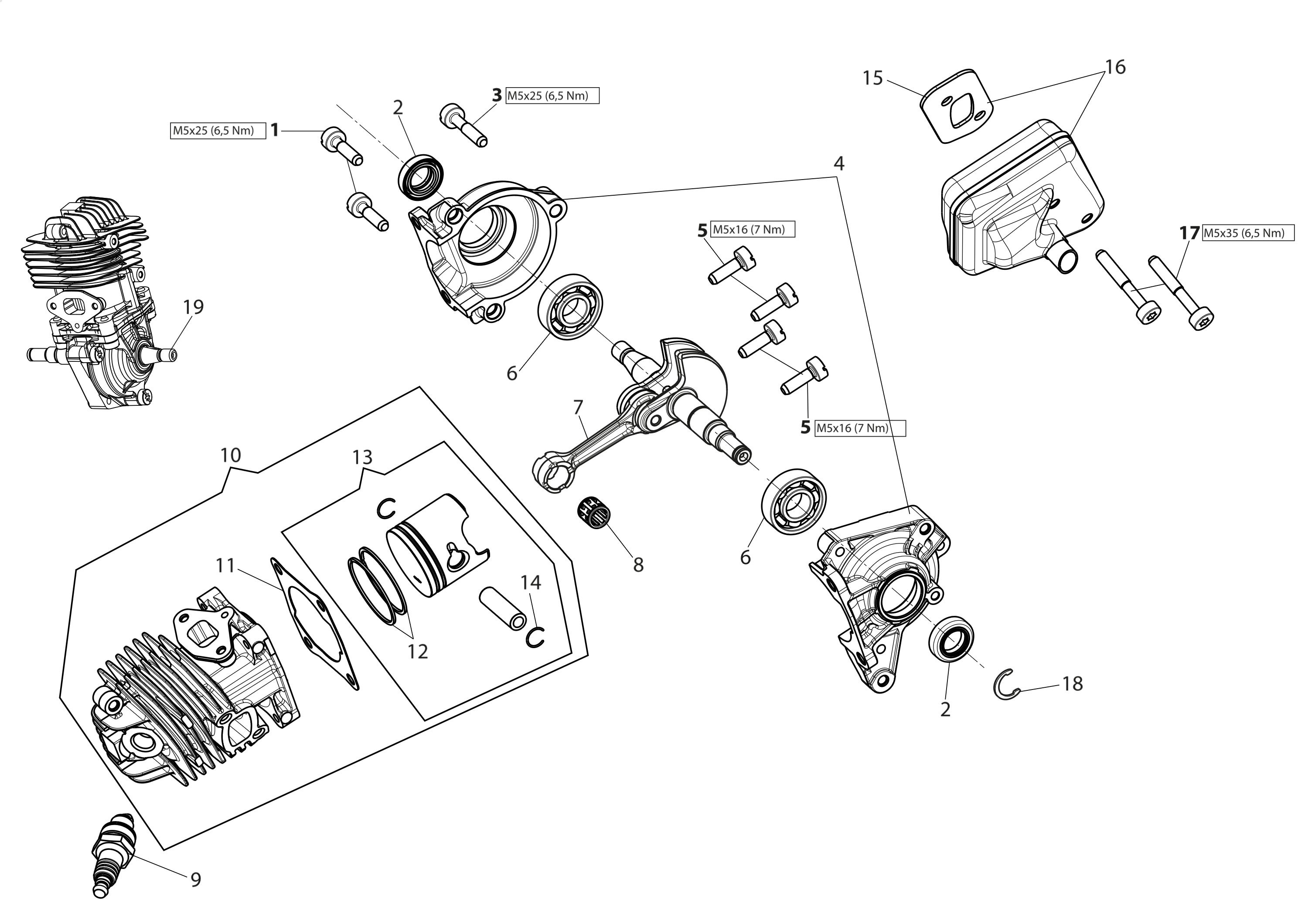

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 2 | 094000286R | Bague | Disponible | Voir la pièce |
| 2 | 094000286R | Bague | Disponible | Voir la pièce |
| 3 | 3891053R | Vis | Disponible | Voir la pièce |
| 4 | 50292017AR | Carter moteur complet | Disponible | Voir la pièce |
| 5 | 3891035R | Vis | Disponible | Voir la pièce |
| 5 | 3891035R | Vis | Disponible | Voir la pièce |
| 6 | 3034009R | Roulement | Disponible | Voir la pièce |
| 6 | 3034009R | Roulement | Disponible | Voir la pièce |
| 7 | 50290207R | Vilebrequin | Disponible | Voir la pièce |
| 8 | 3037002R | Roulement | Disponible | Voir la pièce |
| 9 | 3055120R | Bougie | Non reliée | |
| 10 | 50290153B | Cylindre compl. Ø34 | Non reliée | |
| 11 | 50290007R | Joint | Disponible | Voir la pièce |
| 12 | 61290045R | Segment | Disponible | Voir la pièce |
| 13 | 50290152 | Piston complet | Disponible | Voir la pièce |
| 14 | 58070166BR | Bague | Non reliée | |
| 15 | 50290100R | Joint | Disponible | Voir la pièce |
| 16 | 50290151BR | Pot compl. | Non reliée | |
| 17 | 3860118R | Vis | Disponible | Voir la pièce |
| 18 | 3024001R | Anneau ressort | Disponible | Voir la pièce |
| 19 | 50290154CR | Short block | Non reliée |

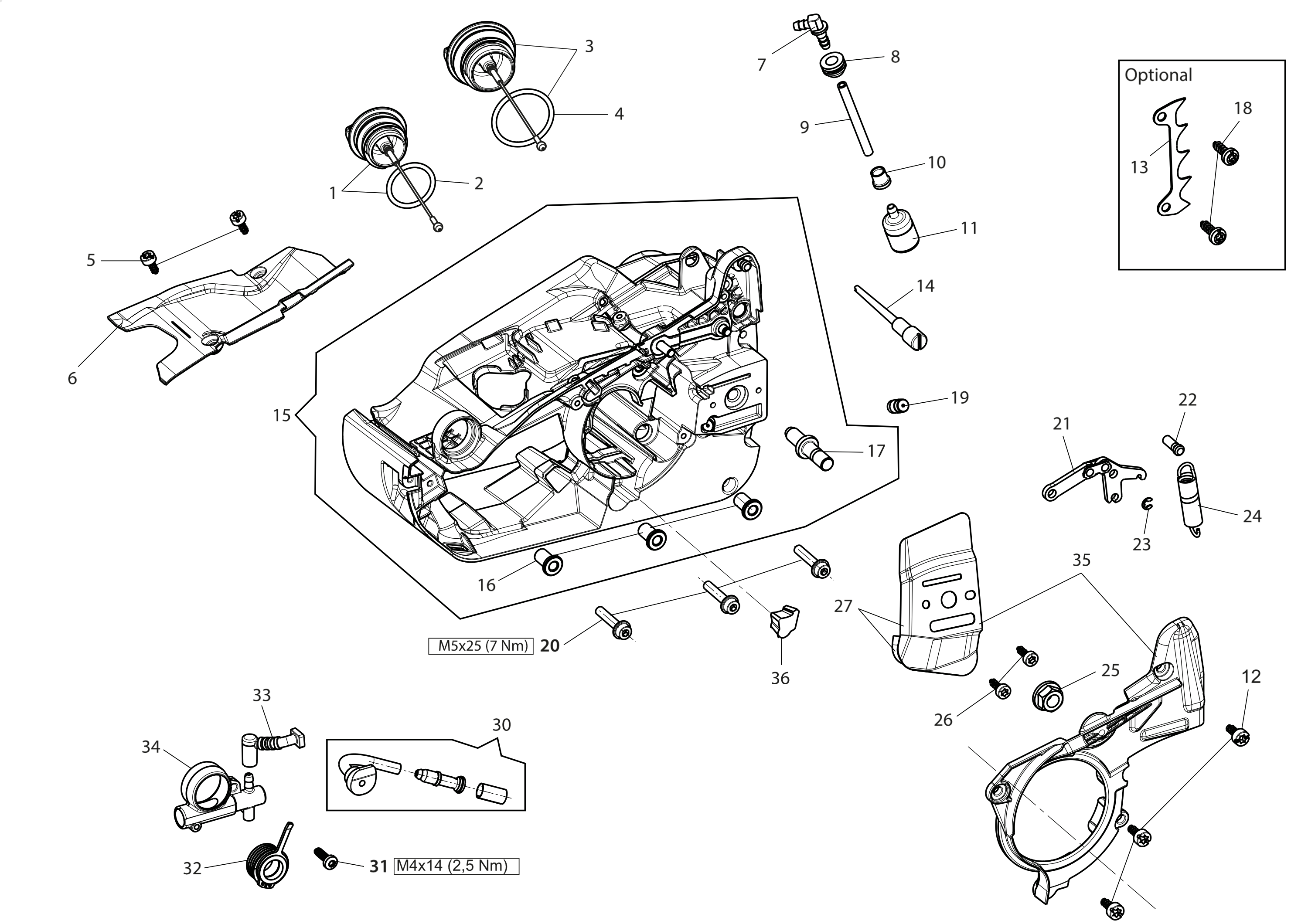

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50290222R | Bouchon | Disponible | Voir la pièce |
| 2 | 3049047R | Bague or | Disponible | Voir la pièce |
| 3 | 50290224AR | Bouchon | Non reliée | |
| 4 | 099900090R | Bague | Disponible | Voir la pièce |
| 5 | 3893009R | Vis tension | Disponible | Voir la pièce |
| 6 | 50290036R | Couvercle subassment | Disponible | Voir la pièce |
| 7 | 50030286 | Jeu de raccords | Disponible | Voir la pièce |
| 8 | 3088002R | Passe-cable | Disponible | Voir la pièce |
| 9 | 50290171BR | Tuyau | Non reliée | |
| 10 | 61110162BR | Bague | Disponible | Voir la pièce |
| 11 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 12 | 3893016AR | Vis | Disponible | Voir la pièce |
| 13 | 50290085AR | Griffe | Disponible | Voir la pièce |
| 14 | 50290140R | Soupape | Disponible | Voir la pièce |
| 15 | 50292004GR | Carter moteur | Disponible | Voir la pièce |
| 16 | 50050067R | Entretoise | Disponible | Voir la pièce |
| 17 | 51010016R | Goujon | Non reliée | |
| 18 | 3893054AR | Vis | Disponible | Voir la pièce |
| 19 | 097000229R | Soupape | Disponible | Voir la pièce |
| 20 | 3860099R | Vis | Disponible | Voir la pièce |
| 21 | 50270087R | Levier | Disponible | Voir la pièce |
| 22 | 50010243R | Pivot | Disponible | Voir la pièce |
| 23 | 3026003R | Bague | Disponible | Voir la pièce |
| 24 | 50290089R | Ressort | Disponible | Voir la pièce |
| 25 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 26 | 3893013R | Vis | Disponible | Voir la pièce |
| 27 | 50360047 | Bride + Eponge | Disponible | Voir la pièce |
| 30 | 50290155A | Kit aspiration | Disponible | Voir la pièce |
| 31 | 3960074R | Vis | Non reliée | |
| 32 | 50290041AR | Vis sans fin | Non reliée | |
| 33 | 50290113AR | Tuyau | Disponible | Voir la pièce |
| 34 | 50290192R | Pompe huile | Disponible | Voir la pièce |
| 35 | 50360048 | Jeu couvercle | Disponible | Voir la pièce |
| 36 | 50290220R | Eponge | Disponible | Voir la pièce |

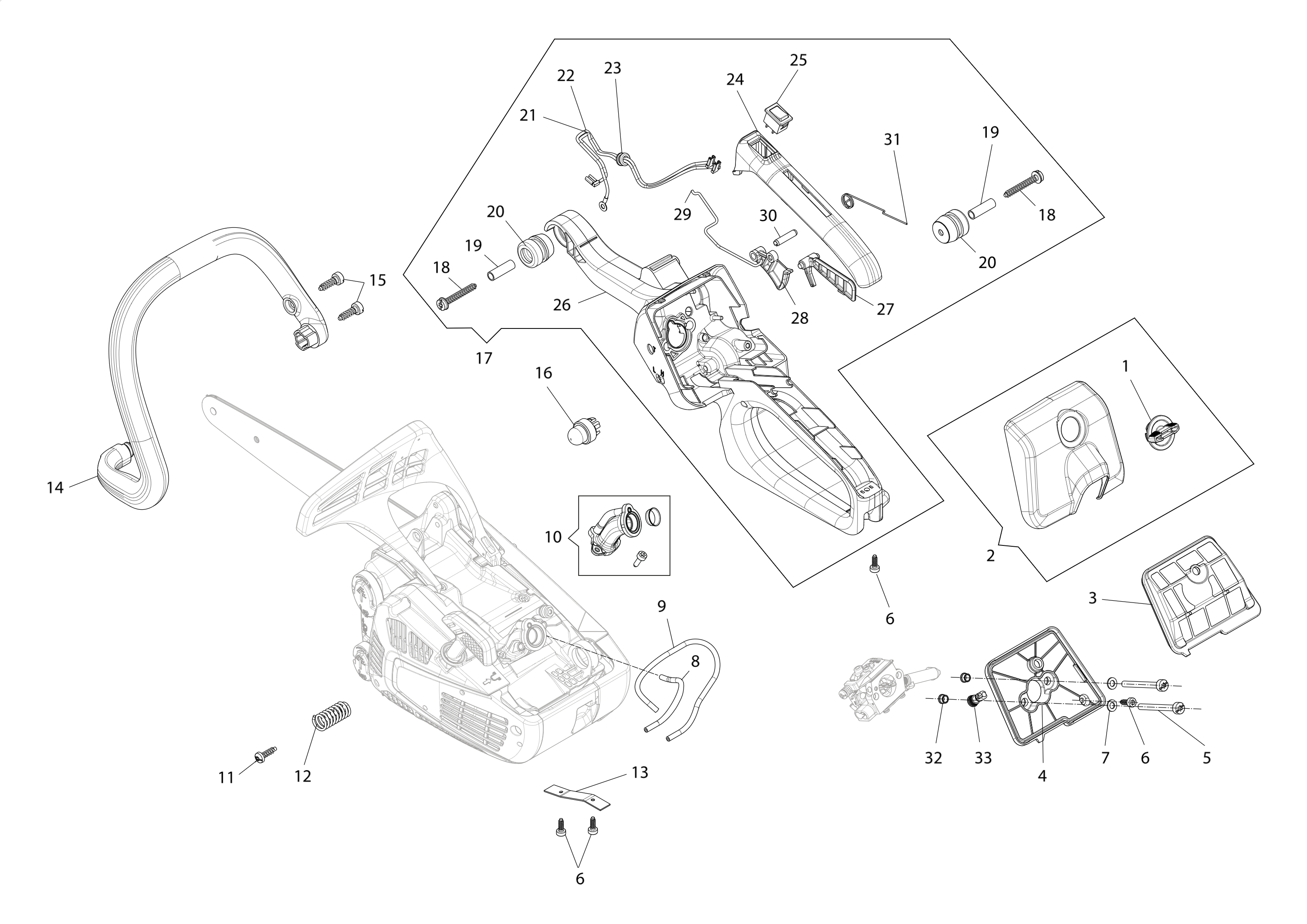

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50290117R | Bouchon | Disponible | Voir la pièce |
| 2 | 50360049 | Couvercle filtre aire | Disponible | Voir la pièce |
| 3 | 50290056R | Filtre aire | Disponible | Voir la pièce |
| 4 | 50360014R | Support filtre à air | Disponible | Voir la pièce |
| 5 | 3891063R | Vis | Disponible | Voir la pièce |
| 6 | 3893013AR | Vis | Non reliée | |
| 6 | 3893013AR | Vis | Non reliée | |
| 6 | 3893013AR | Vis | Non reliée | |
| 7 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 8 | 3073011R | Tuyau | Non reliée | |
| 9 | 3073012R | Tuyau | Disponible | Voir la pièce |
| 10 | 50292003R | Collecteur aspiration | Disponible | Voir la pièce |
| 11 | 3960115R | Vis | Disponible | Voir la pièce |
| 12 | 50360043R | Ressort | Disponible | Voir la pièce |
| 13 | 50070181 | Bande | Disponible | Voir la pièce |
| 14 | 50360026R | Poignee | Disponible | Voir la pièce |
| 15 | 3893001R | Vis | Disponible | Voir la pièce |
| 16 | 2318817AR | Primer | Disponible | Voir la pièce |
| 17 | 50360038R | Poignee complete | Disponible | Voir la pièce |
| 18 | 3893071R | Vis | Disponible | Voir la pièce |
| 18 | 3893071R | Vis | Disponible | Voir la pièce |
| 19 | 50360033R | Entretoise | Disponible | Voir la pièce |
| 19 | 50360033R | Entretoise | Disponible | Voir la pièce |
| 20 | 50160040AR | Amortisseur | Disponible | Voir la pièce |
| 20 | 50160040AR | Amortisseur | Disponible | Voir la pièce |
| 21 | 50360004R | Cable | Disponible | Voir la pièce |
| 22 | 50360003R | Cable | Disponible | Voir la pièce |
| 23 | 006000187 | Passe-cable | Disponible | Voir la pièce |
| 24 | 50360005R | Couvercle | Disponible | Voir la pièce |
| 25 | 2317032R | Interrupteur | Disponible | Voir la pièce |
| 26 | 50360015R | Poignee | Disponible | Voir la pièce |
| 27 | 50360023R | Levier | Disponible | Voir la pièce |
| 28 | 50360001R | Levier accelerateur | Disponible | Voir la pièce |
| 29 | 50360025R | Rod du gouverneur | Disponible | Voir la pièce |
| 30 | 3022039R | Goupille élastique | Disponible | Voir la pièce |
| 31 | 50360024R | Ressort | Disponible | Voir la pièce |
| 32 | 50290118R | Bague | Disponible | Voir la pièce |
| 33 | 50290054R | Insert | Disponible | Voir la pièce |

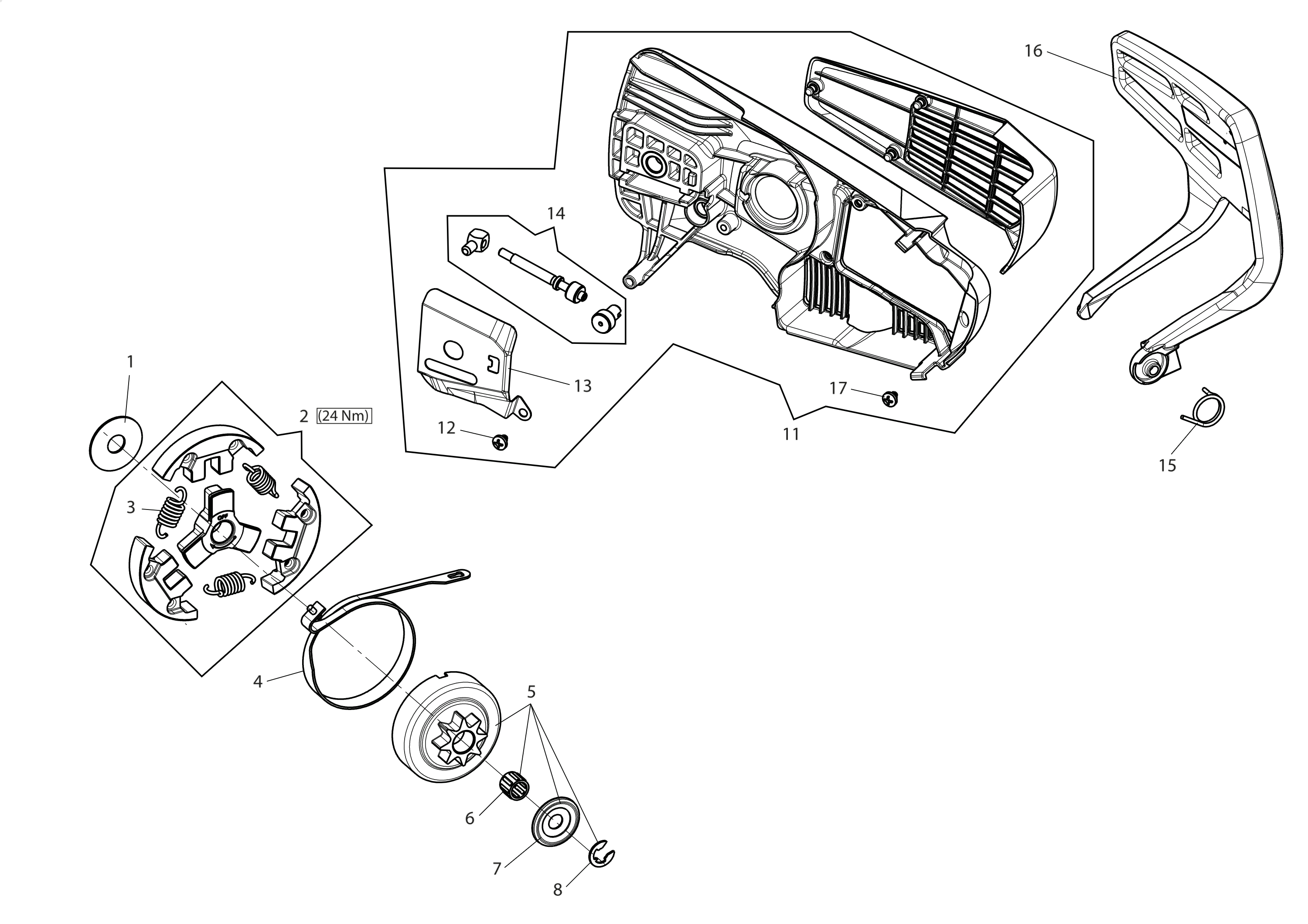

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50290101R | Rondelle | Disponible | Voir la pièce |
| 2 | 50290218R | Embrayage | Disponible | Voir la pièce |
| 3 | 50290217R | Ressort | Non reliée | |
| 4 | 50290080AR | Bande de frein | Disponible | Voir la pièce |
| 5 | 50290187B | Kit cloche embr. | Disponible | Voir la pièce |
| 5 | 50360046 | Kit cloche embr. | Disponible | Voir la pièce |
| 6 | 3037001R | Cage a aguilles | Disponible | Voir la pièce |
| 7 | 50240028R | Entretoise | Disponible | Voir la pièce |
| 8 | 3026007R | Bague | Disponible | Voir la pièce |
| 11 | 50290076BR | Carter chaine complet | Disponible | Voir la pièce |
| 12 | 3960030R | Vis | Disponible | Voir la pièce |
| 13 | 50290119R | Bride | Disponible | Voir la pièce |
| 14 | 50290156 | Kit vis tension | Disponible | Voir la pièce |
| 15 | 50270097AR | Ressort | Disponible | Voir la pièce |
| 16 | 50290077DR | Protection | Non reliée | |
| 17 | 3960017AR | Vis | Disponible | Voir la pièce |

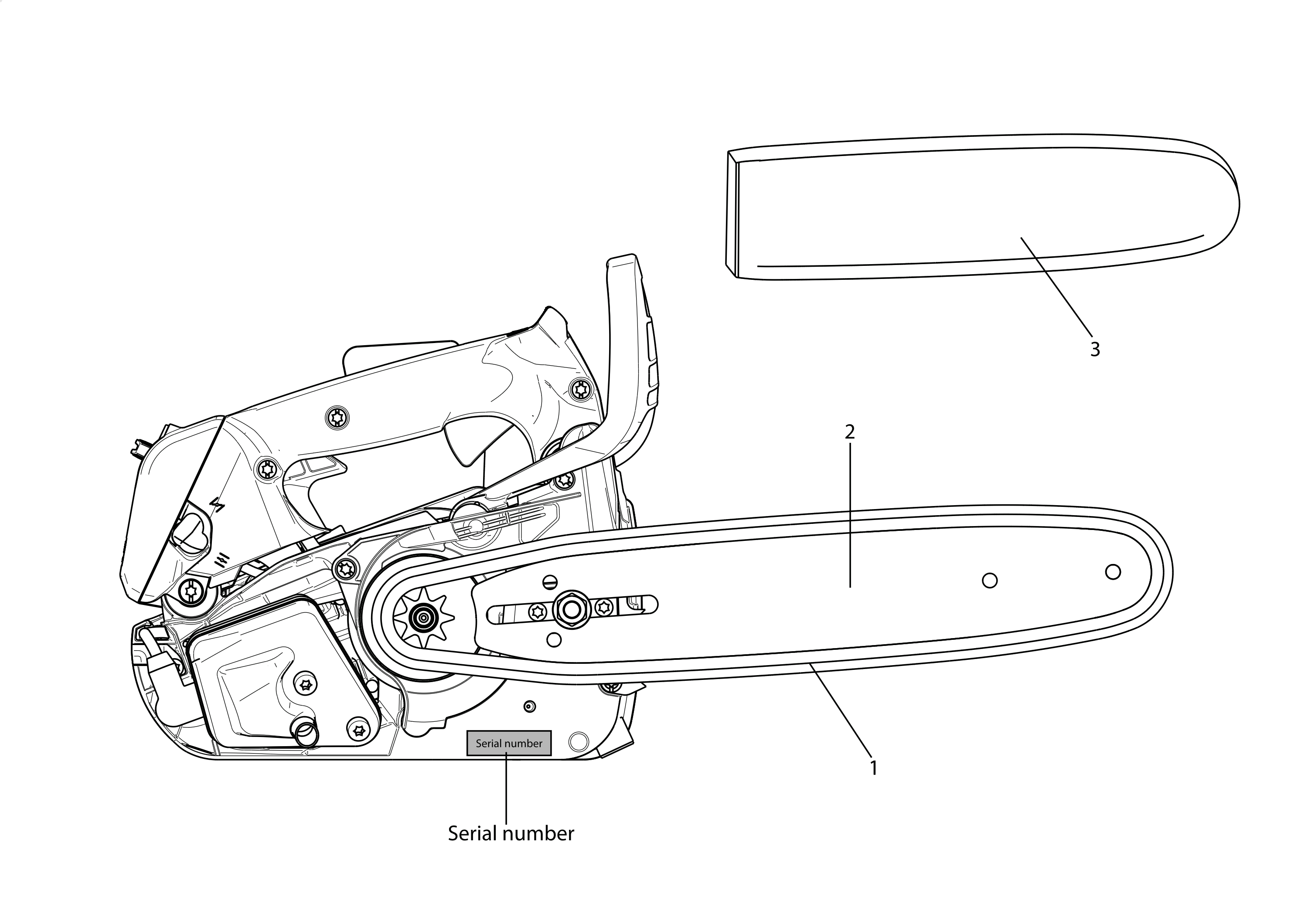

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 30629013C | Chaine .3/8 | Disponible | Voir la pièce |
| 1 | 30629042 | Chaine 1/4”X.043” | Disponible | Voir la pièce |
| 1 | 30629543 | Chaine 1/4”X.043” | Disponible | Voir la pièce |
| 2 | 50030232R | Guide 12 | Disponible | Voir la pièce |
| 2 | 50360041R | Barre 10"- .1/4"X.043" | Non reliée | |
| 2 | 63090074AR | Barre 12"- 30R .1/4"X.043" | Disponible | Voir la pièce |
| 3 | 50350035R | Couvre-guide - 30 cm | Disponible | Voir la pièce |
