Vue Éclatée MH 4800 R Version 2025
Retrouvez les pièces détachées, références et repères disponibles pour MH 4800 R Version 2025.

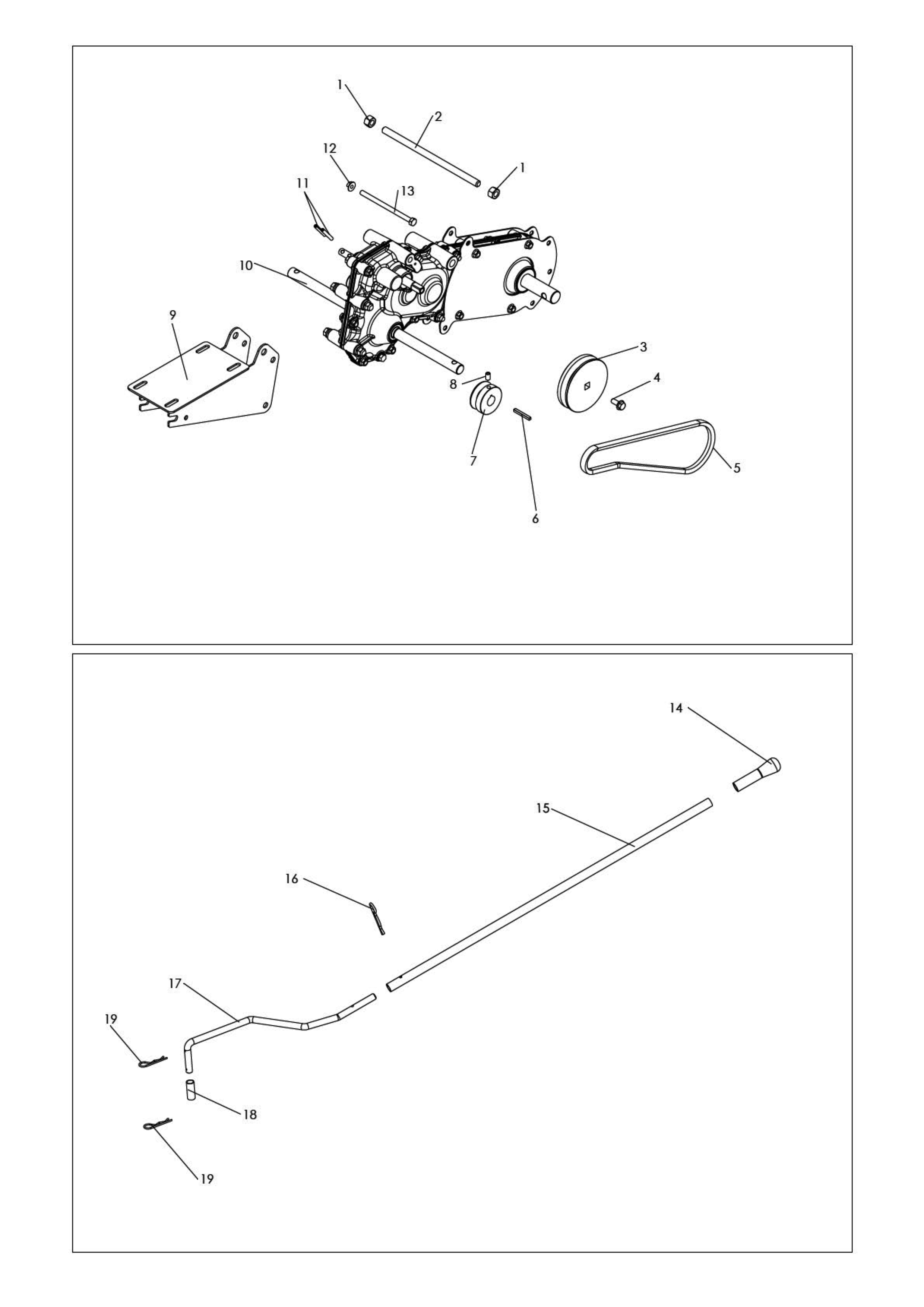

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300201202 | ECROU | Disponible | Voir la pièce |
| 1 | 0300201202 | ECROU | Disponible | Voir la pièce |
| 2 | 0300601201 | AXE | Disponible | Voir la pièce |
| 3 | 0306060053 | POULIE | Disponible | Voir la pièce |
| 4 | 0300010816 | VIS | Non reliée | |
| 5 | 0306030083 | COURROIE | Disponible | Voir la pièce |
| 6 | 0301040001 | CLAVETTE | Disponible | Voir la pièce |
| 7 | 0306060005 | POULIE MOTEUR | Disponible | Voir la pièce |
| 8 | 0300040801 | VIS | Disponible | Voir la pièce |
| 9 | 3202000301 | SUPPORT | Disponible | Voir la pièce |
| 10 | 0306040032 | TRANSMISSION CPLT | Disponible | Voir la pièce |
| 11 | 0301020014 | GOUPILLE | Disponible | Voir la pièce |
| 12 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 13 | 002010538 | VIS | Non reliée | |
| 14 | 0341000137 | EMBOUT | Disponible | Voir la pièce |
| 15 | 0305000022 | LEVIER DE VITESSE | Disponible | Voir la pièce |
| 16 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 17 | 0305030028 | LEVIER DE VITESSE | Disponible | Voir la pièce |
| 18 | 0302020232 | ENTRETOISE | Disponible | Voir la pièce |
| 19 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 19 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |

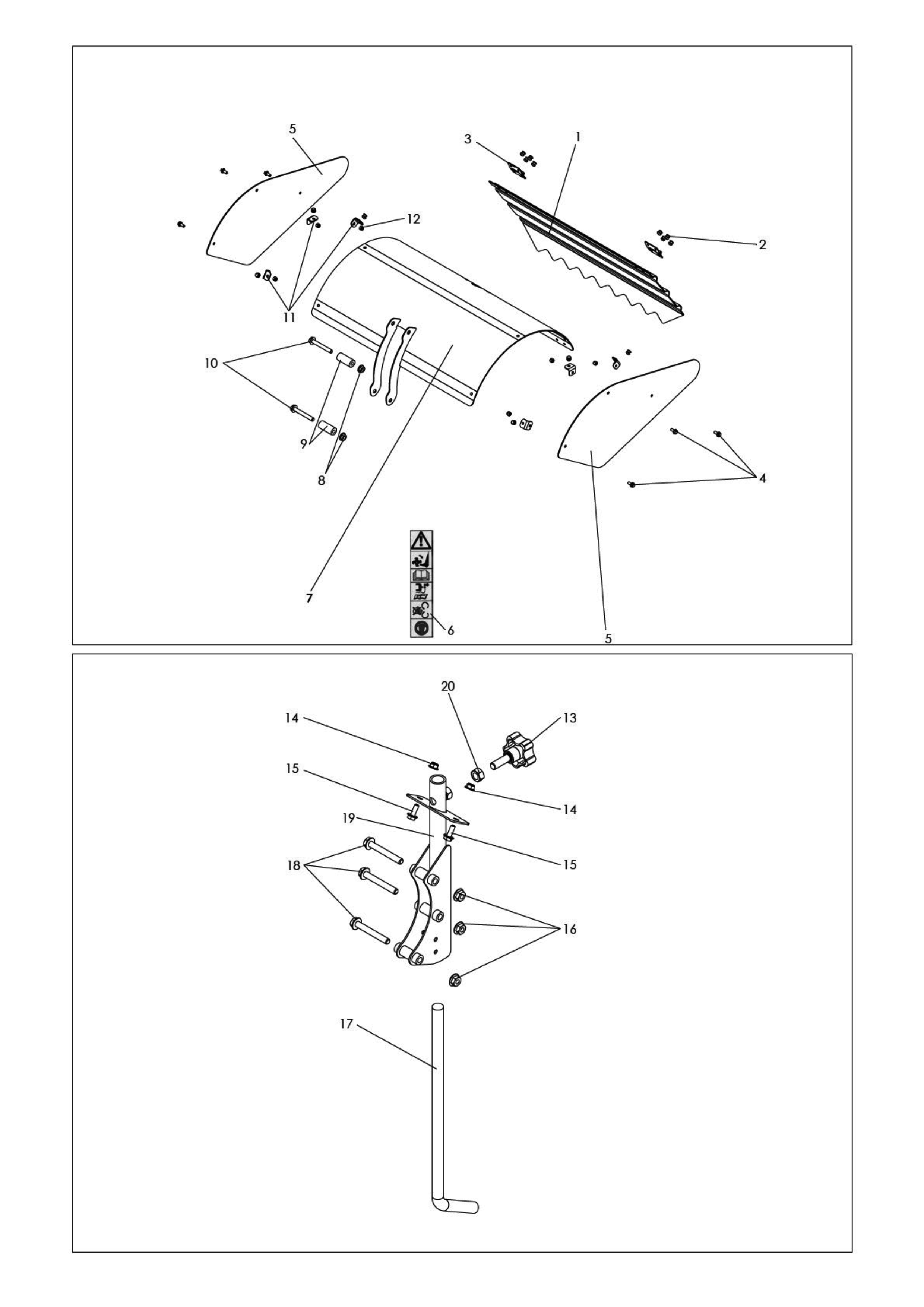

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3202000508 | PANNEAU ARR CARTER | Disponible | Voir la pièce |
| 2 | 0301000018 | RIVET | Disponible | Voir la pièce |
| 3 | 0301000017 | CHARNIERE | Disponible | Voir la pièce |
| 4 | 0300010505 | VIS | Non reliée | |
| 5 | 3202002407 | FLAN CARTER | Disponible | Voir la pièce |
| 5 | 3202002407 | FLAN CARTER | Disponible | Voir la pièce |
| 6 | 0503000094 | AUTOCOLLANT SECURITE | Disponible | Voir la pièce |
| 7 | 3202002409 | CARTER | Disponible | Voir la pièce |
| 8 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 9 | 0302020201 | ENTRETOISE | Disponible | Voir la pièce |
| 10 | 0300010842 | VIS | Disponible | Voir la pièce |
| 11 | 0304000425 | EQUERRE | Disponible | Voir la pièce |
| 12 | 0300210501 | ECROU | Disponible | Voir la pièce |
| 13 | 0300801001 | MOLETTE | Disponible | Voir la pièce |
| 14 | 0300210603 | ECROU | Disponible | Voir la pièce |
| 14 | 0300210603 | ECROU | Disponible | Voir la pièce |
| 15 | 0300010609 | VIS | Disponible | Voir la pièce |
| 15 | 0300010609 | VIS | Disponible | Voir la pièce |
| 16 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 17 | 3502010320 | BEQUILLE | Disponible | Voir la pièce |
| 18 | 0300010842 | VIS | Disponible | Voir la pièce |
| 19 | 3202000311 | SUPPORT | Disponible | Voir la pièce |
| 20 | 0300201002 | ECROU | Disponible | Voir la pièce |

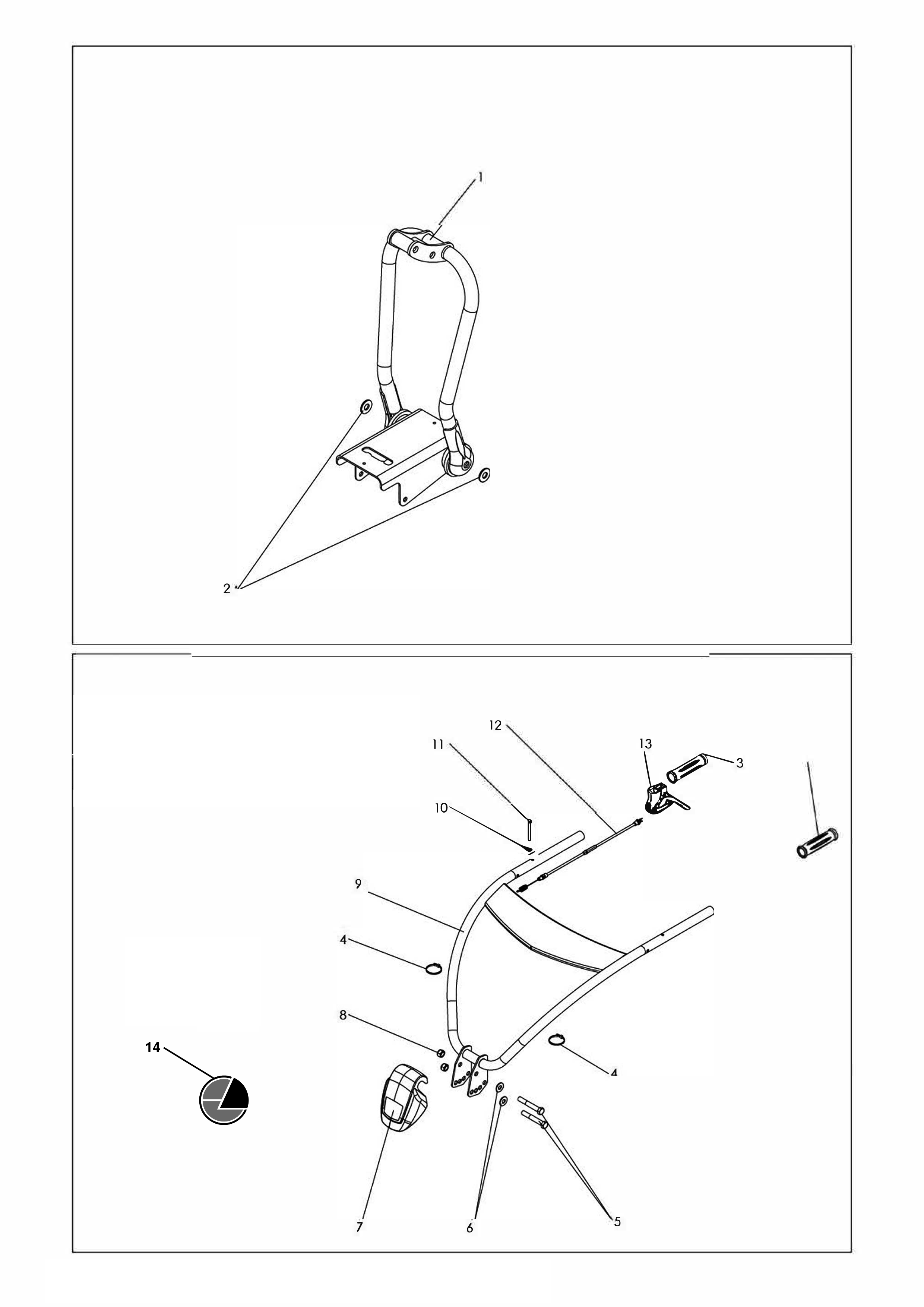

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3202000518 | POTENCE | Disponible | Voir la pièce |
| 2 | 0300401201 | RONDELLE PLATE | Disponible | Voir la pièce |
| 3 | 0341000036 | POIGNEE | Disponible | Voir la pièce |
| 4 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 4 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 5 | 0300011206 | VIS | Disponible | Voir la pièce |
| 6 | 0300401201 | RONDELLE PLATE | Disponible | Voir la pièce |
| 7 | 030040058 | CAPOT | Non reliée | |
| 8 | 0300211201 | ECROU | Disponible | Voir la pièce |
| 9 | 3202030501 | GUIDON | Disponible | Voir la pièce |
| 10 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 11 | 0300010606 | VIS | Disponible | Voir la pièce |
| 12 | 0308020075 | CABLE EMBRAYAGE | Disponible | Voir la pièce |
| 13 | 0307010030 | LEVIER EMBRAYAGE | Disponible | Voir la pièce |
| 14 | 0503010235 | LOGO OM | Disponible | Voir la pièce |

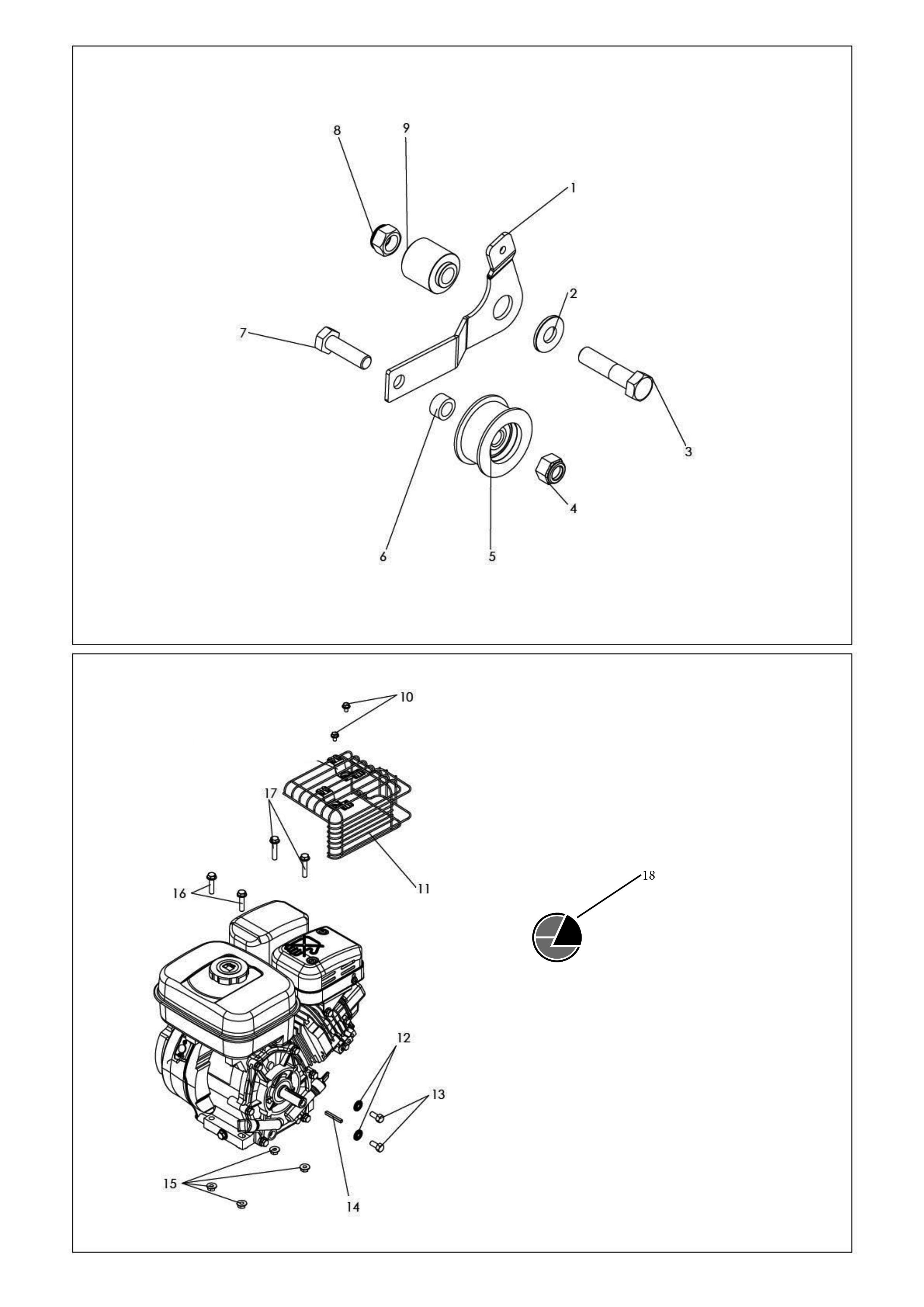

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0304000490 | LEVIER | Disponible | Voir la pièce |
| 2 | 0300401201 | RONDELLE PLATE | Disponible | Voir la pièce |
| 3 | 0300011222 | VIS | Disponible | Voir la pièce |
| 4 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 5 | 0341000003 | POULIE | Disponible | Voir la pièce |
| 6 | 0302020235 | ENTRETOISE | Disponible | Voir la pièce |
| 7 | 0300011003 | VIS | Disponible | Voir la pièce |
| 8 | 0300211201 | ECROU | Disponible | Voir la pièce |
| 9 | 0302020192 | ENTRETOISE | Disponible | Voir la pièce |
| 10 | 0300080501 | VIS | Disponible | Voir la pièce |
| 11 | 0330092003 | GRILLE ECHAPPEMENT | Disponible | Voir la pièce |
| 12 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 13 | 0300010816 | VIS | Non reliée | |
| 14 | 0301040001 | CLAVETTE | Disponible | Voir la pièce |
| 15 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 16 | 0300010834 | VIS | Disponible | Voir la pièce |
| 17 | 0300010817 | VIS | Disponible | Voir la pièce |
| 18 | 0503090032 | LOGO OM | Disponible | Voir la pièce |

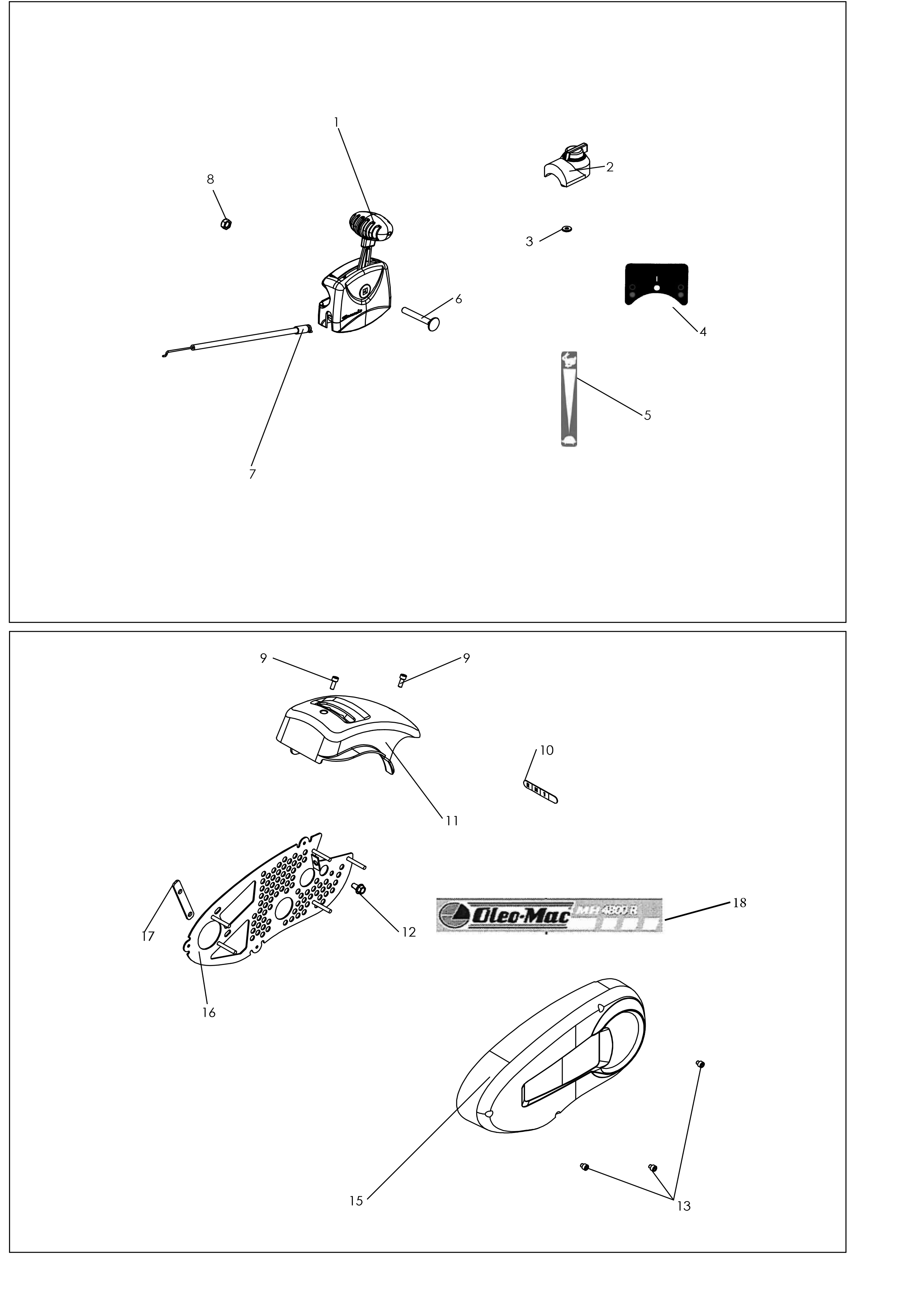

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0307020023 | MANETTE DE GAZ | Disponible | Voir la pièce |
| 2 | 0330012006 | INTERRUPTEUR | Disponible | Voir la pièce |
| 3 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 4 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 5 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 6 | 0300080610 | VIS | Disponible | Voir la pièce |
| 7 | 0308040052 | CABLE DE GAZ | Disponible | Voir la pièce |
| 8 | 0300210602 | ECROU FREIN | Non reliée | |
| 9 | 0300020601 | VIS | Disponible | Voir la pièce |
| 9 | 0300020601 | VIS | Disponible | Voir la pièce |
| 10 | 0503010321 | ETIQUETTE VITESSE | Disponible | Voir la pièce |
| 11 | 0340320012 | CAPOT POTENCE | Disponible | Voir la pièce |
| 12 | 0300091004 | VIS | Disponible | Voir la pièce |
| 13 | 0300020614 | VIS | Disponible | Voir la pièce |
| 15 | 0340320011 | CAPOT COURROIE | Disponible | Voir la pièce |
| 16 | 3202000316 | CACHE INTERIEUR | Disponible | Voir la pièce |
| 17 | 0304000444 | PLAQUE MOTEUR | Disponible | Voir la pièce |
| 18 | 05030900034 | LOGO OLEO-MAC MH 4800 R | Non reliée |

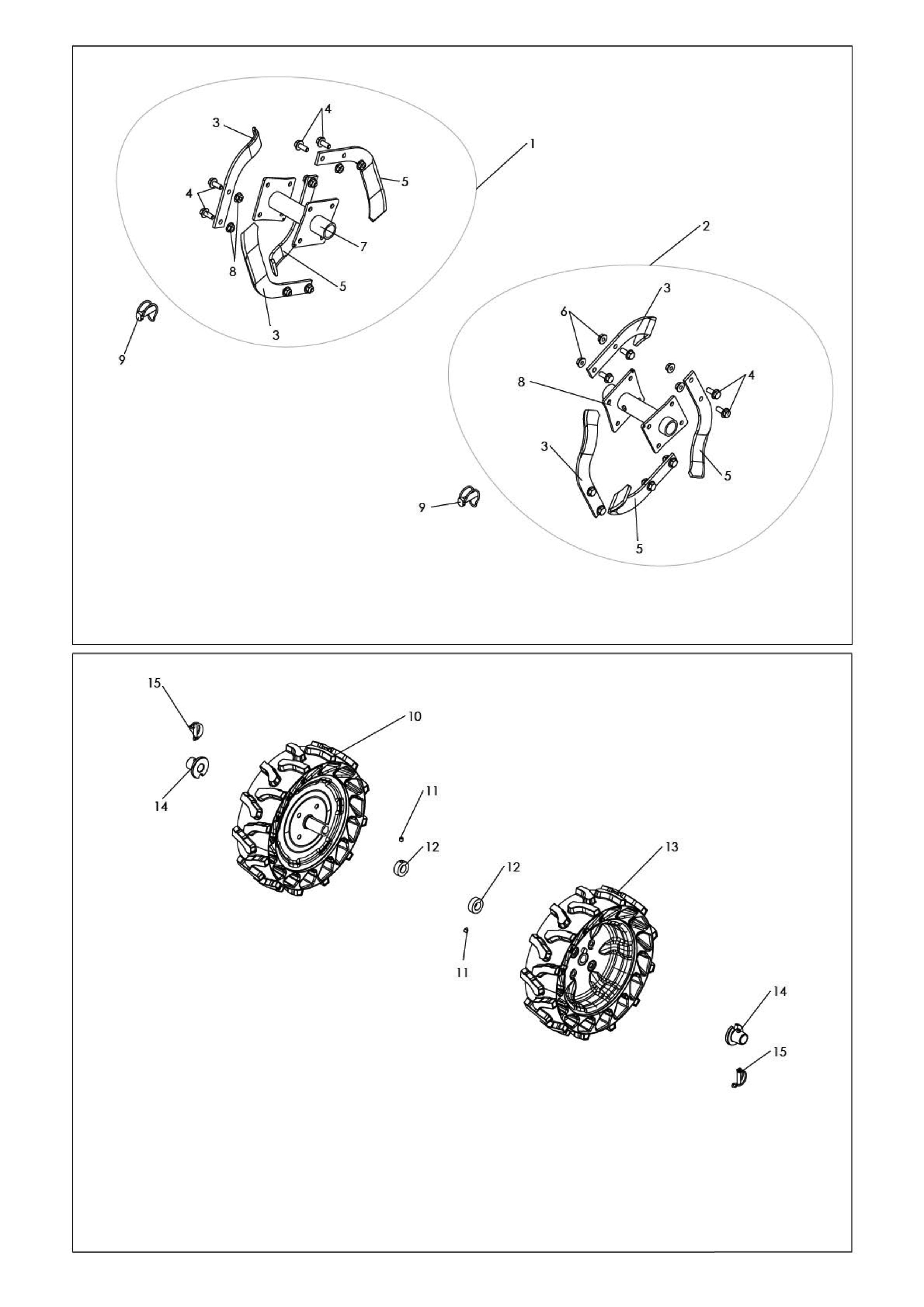

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0320010029 | FRAISE DROIT | Disponible | Voir la pièce |
| 2 | 0320010028 | FRAISE GAUCHE | Disponible | Voir la pièce |
| 3 | 0320070001 | COUTEAU DROIT | Disponible | Voir la pièce |
| 3 | 0320070001 | COUTEAU DROIT | Disponible | Voir la pièce |
| 3 | 0320070001 | COUTEAU DROIT | Disponible | Voir la pièce |
| 3 | 0320070001 | COUTEAU DROIT | Disponible | Voir la pièce |
| 4 | 0300010816 | VIS | Non reliée | |
| 4 | 0300010816 | VIS | Non reliée | |
| 4 | 0300010816 | VIS | Non reliée | |
| 5 | 0320070002 | COUTEAU GAUCHE | Disponible | Voir la pièce |
| 5 | 0320070002 | COUTEAU GAUCHE | Disponible | Voir la pièce |
| 5 | 0320070002 | COUTEAU GAUCHE | Disponible | Voir la pièce |
| 5 | 0320070002 | COUTEAU GAUCHE | Disponible | Voir la pièce |
| 6 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 7 | 3202000312 | MOYEU DROIT | Disponible | Voir la pièce |
| 8 | 3202000305 | MOYEU GAUCHE | Disponible | Voir la pièce |
| 8 | 3202000305 | MOYEU GAUCHE | Disponible | Voir la pièce |
| 9 | 0301010014 | GOUPILLE CLIPS | Disponible | Voir la pièce |
| 9 | 0301010014 | GOUPILLE CLIPS | Disponible | Voir la pièce |
| 10 | 0309000090 | ROUE DROITE PLEINE | Disponible | Voir la pièce |
| 11 | 0300040806 | VIS | Disponible | Voir la pièce |
| 11 | 0300040806 | VIS | Disponible | Voir la pièce |
| 12 | 0302020279 | BAGUE ARRET | Disponible | Voir la pièce |
| 12 | 0302020279 | BAGUE ARRET | Disponible | Voir la pièce |
| 13 | 0309000091 | ROUE GAUCHE PLEINE | Disponible | Voir la pièce |
| 14 | 0302030149 | MOYEU ENTRAINEMENT | Non reliée | |
| 14 | 0302030149 | MOYEU ENTRAINEMENT | Non reliée | |
| 15 | 0301010003 | GOUPILLE | Disponible | Voir la pièce |
| 15 | 0301010003 | GOUPILLE | Disponible | Voir la pièce |

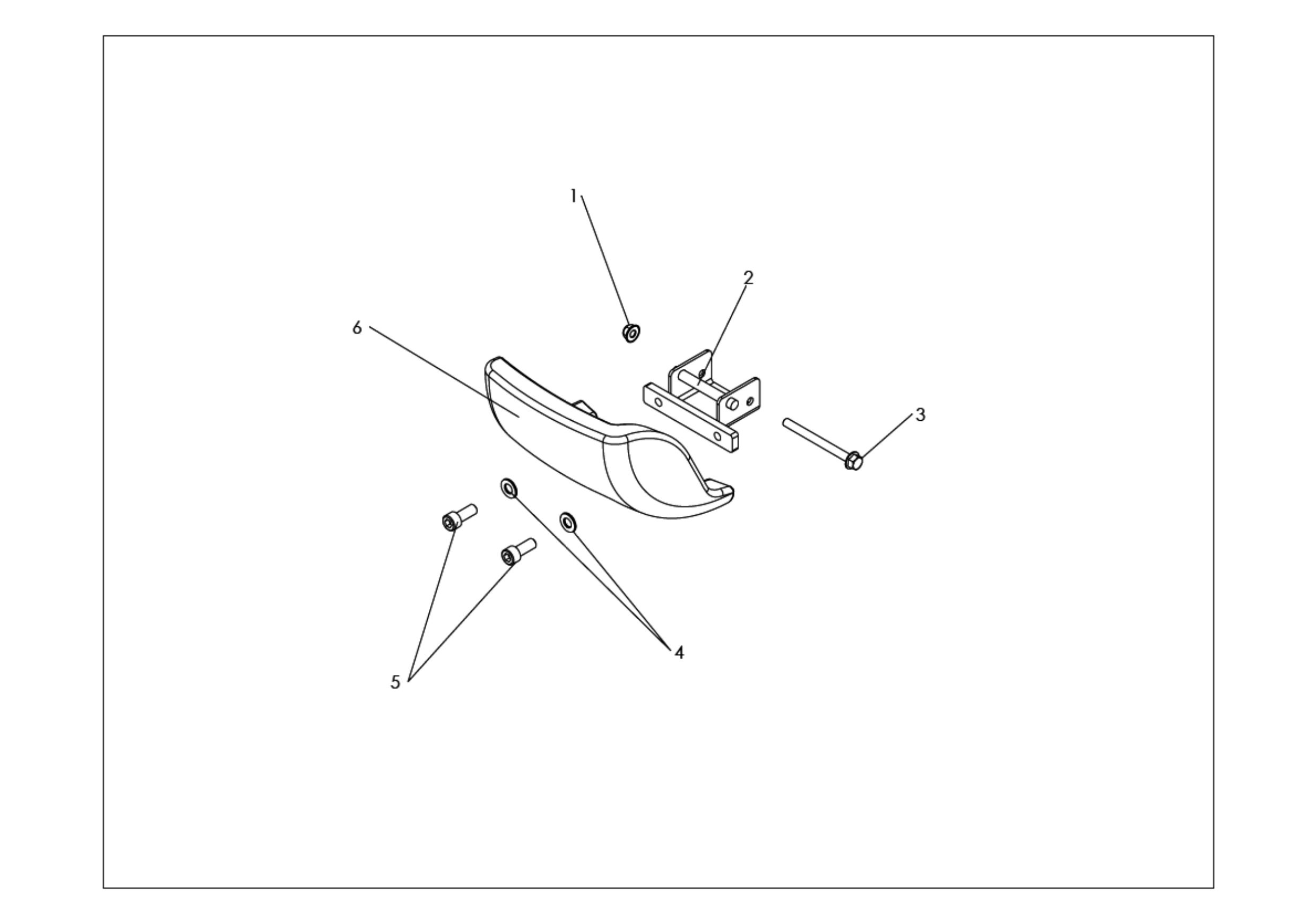

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 2 | 3202000306 | SUPPORT | Disponible | Voir la pièce |
| 3 | 0300010824 | VIS | Disponible | Voir la pièce |
| 4 | 0300401003 | RONDELLE PLATE | Disponible | Voir la pièce |
| 5 | 0300021004 | VIS | Disponible | Voir la pièce |
| 6 | 0303000032 | CONTREPOIDS | Disponible | Voir la pièce |
