Vue 1
Vue 2
Vue 3
Vue 4
Vue 5
Vue 6
Vue 7

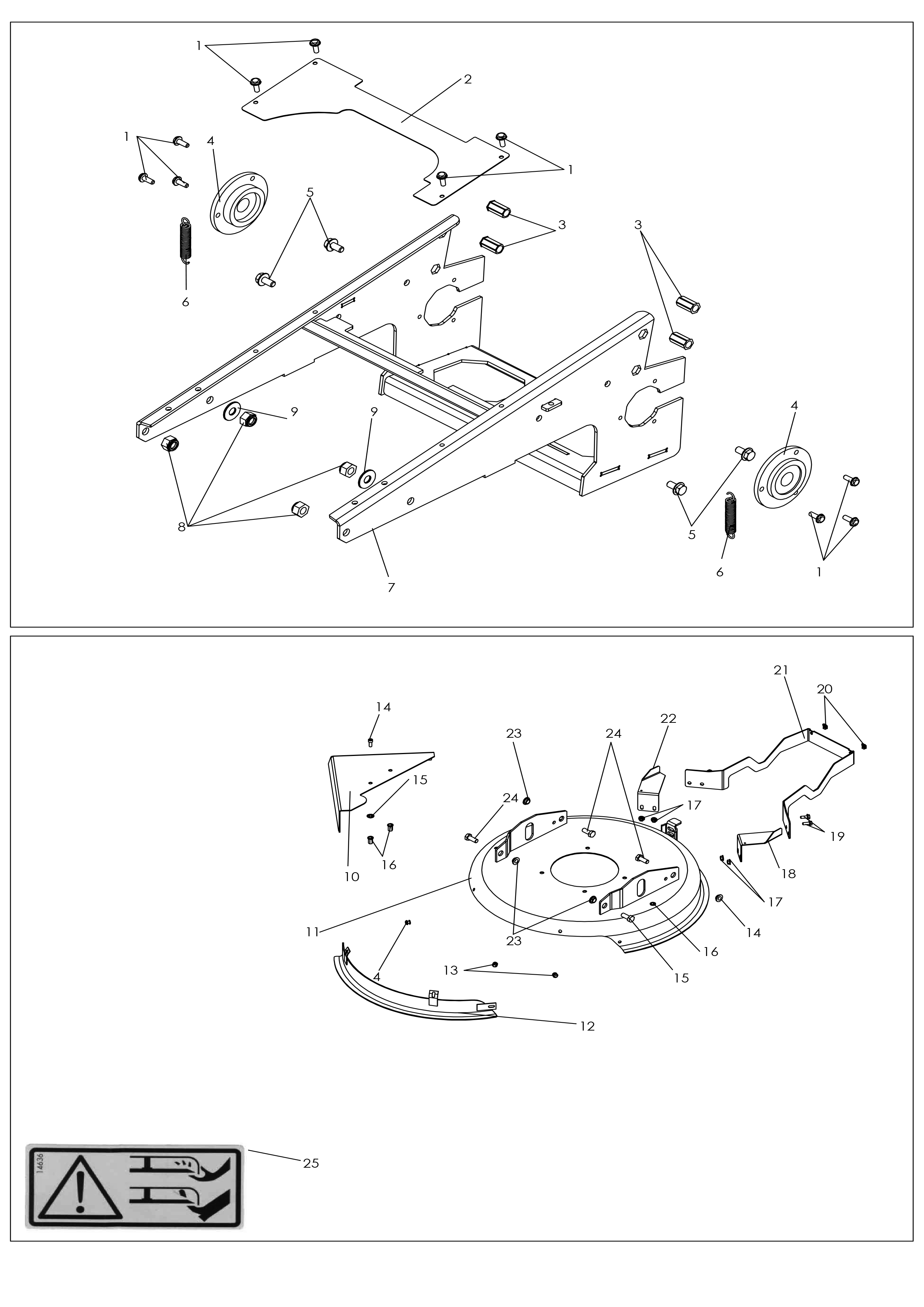

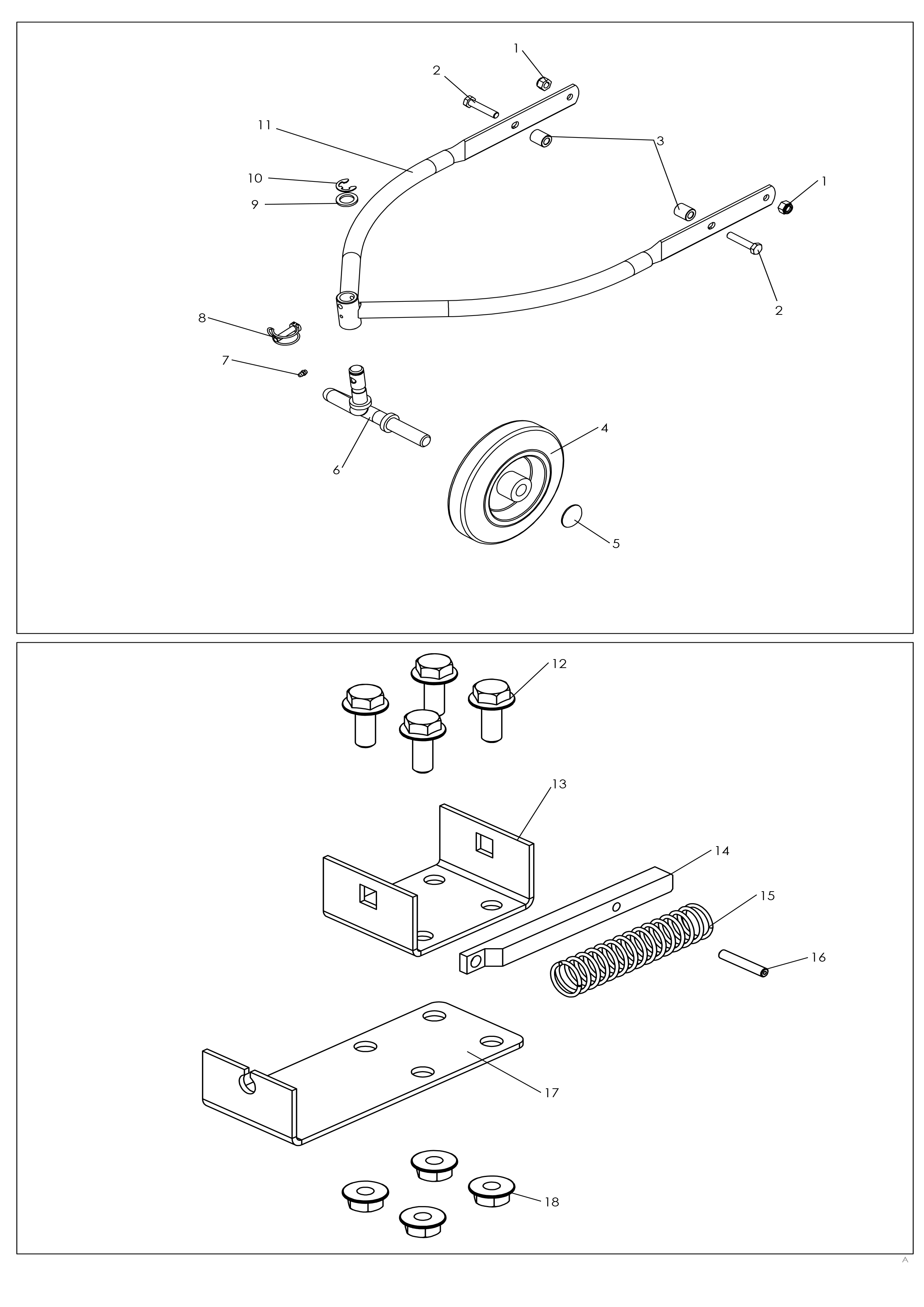

Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
0300211001
ECROU FREIN
Disponible
Voir la pièce
1
0300211001
ECROU FREIN
Disponible
Voir la pièce
2
300011014
VIS
Non reliée
2
300011014
VIS
Non reliée
3
0302020049
ENTRETOISE
Disponible
Voir la pièce
4
0309000009
ROUE
Non reliée
5
0300702001
ENJOLIVEUR
Non reliée
6
4002000313
SUPPORT DE ROUE
Disponible
Voir la pièce
7
0301000016
GRAISSEUR
Disponible
Voir la pièce
8
0301010013
GOUPILLE CLIPS
Non reliée
9
0300402005
RONDELLE
Disponible
Voir la pièce
10
0301070043
ANNEAU ELASTIQUE
Non reliée
11
4002030306
CHASSIT AVANT
Disponible
Voir la pièce
12
0300010816
VIS
Non reliée
13
4002000102
SUPPORT
Non reliée
14
0302010030
AXE DE RELEVAGE
Non reliée
15
0305020001
RESSORT
Disponible
Voir la pièce
16
0301020002
GOUPILLE
Non reliée
17
4102010101
SUPPORT
Non reliée
18
0300260801
ECROU
Disponible
Voir la pièce

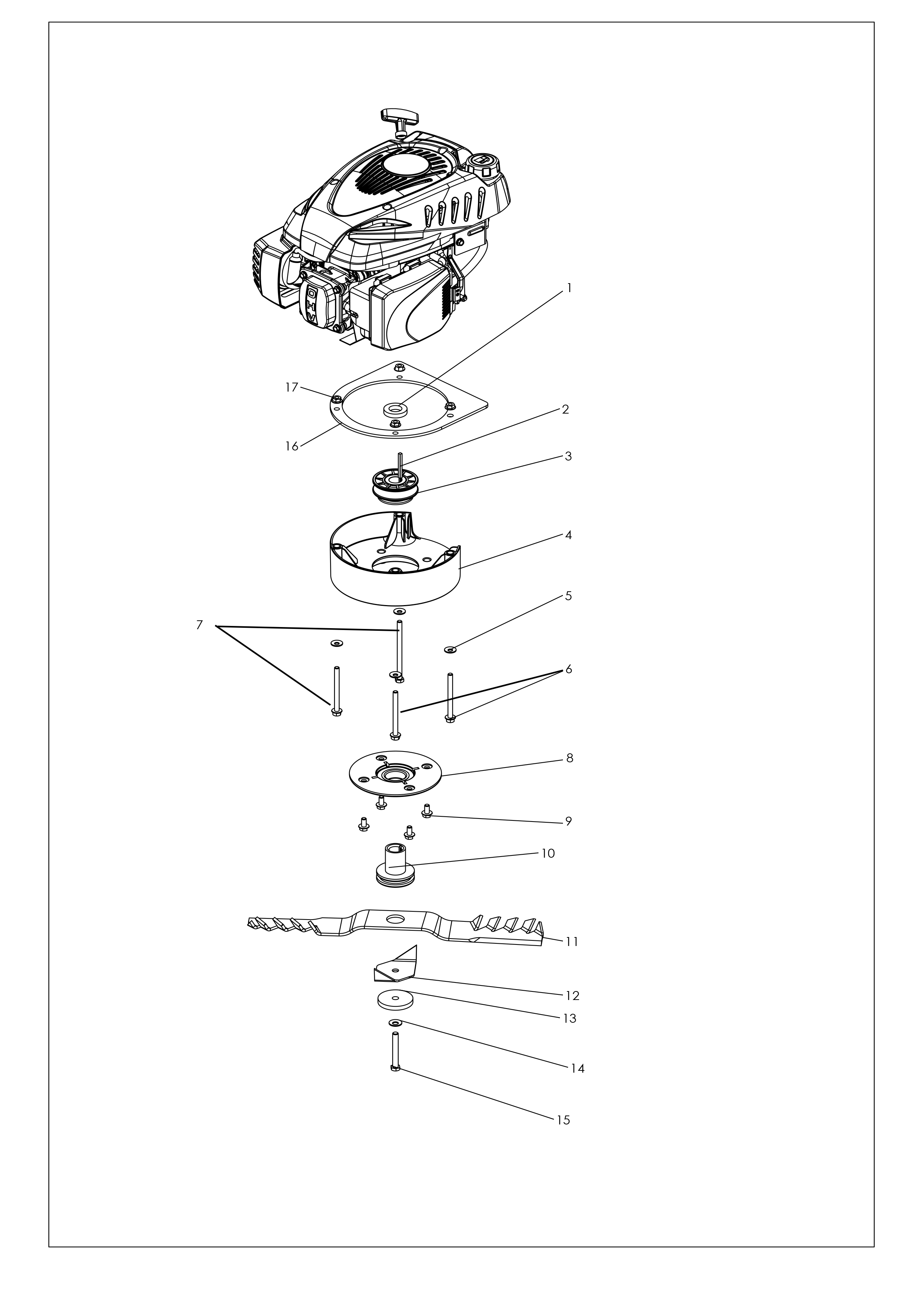

Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
0302020083
ENTRETOISE MOTEUR
Disponible
Voir la pièce
2
0301040023
CLAVETTE
Non reliée
3
0306060014
POULIE MOTEUR
Non reliée
4
0340030034
REHAUSSE MOTEUR
Non reliée
5
0300430801
RONDELLE
Disponible
Voir la pièce
6
0300010824
VIS
Non reliée
7
0300010805
VIS
Disponible
Voir la pièce
8
0340030028
PALIER COUPELLE
Non reliée
9
0300010815
VIS
Non reliée
10
0302030072
MOYEU DE LAME
Non reliée
11
0320020006
LAME
Non reliée
12
0304000117
DEFLECTEUR
Disponible
Voir la pièce
13
0302020042
RONDELLE
Disponible
Voir la pièce
14
0300431001
RONDELLE DE LAME
Disponible
Voir la pièce
15
0300060304
VIS
Non reliée
16
4002080311
REHAUSE MOTEUR
Disponible
Voir la pièce
17
0300260801
ECROU
Disponible
Voir la pièce

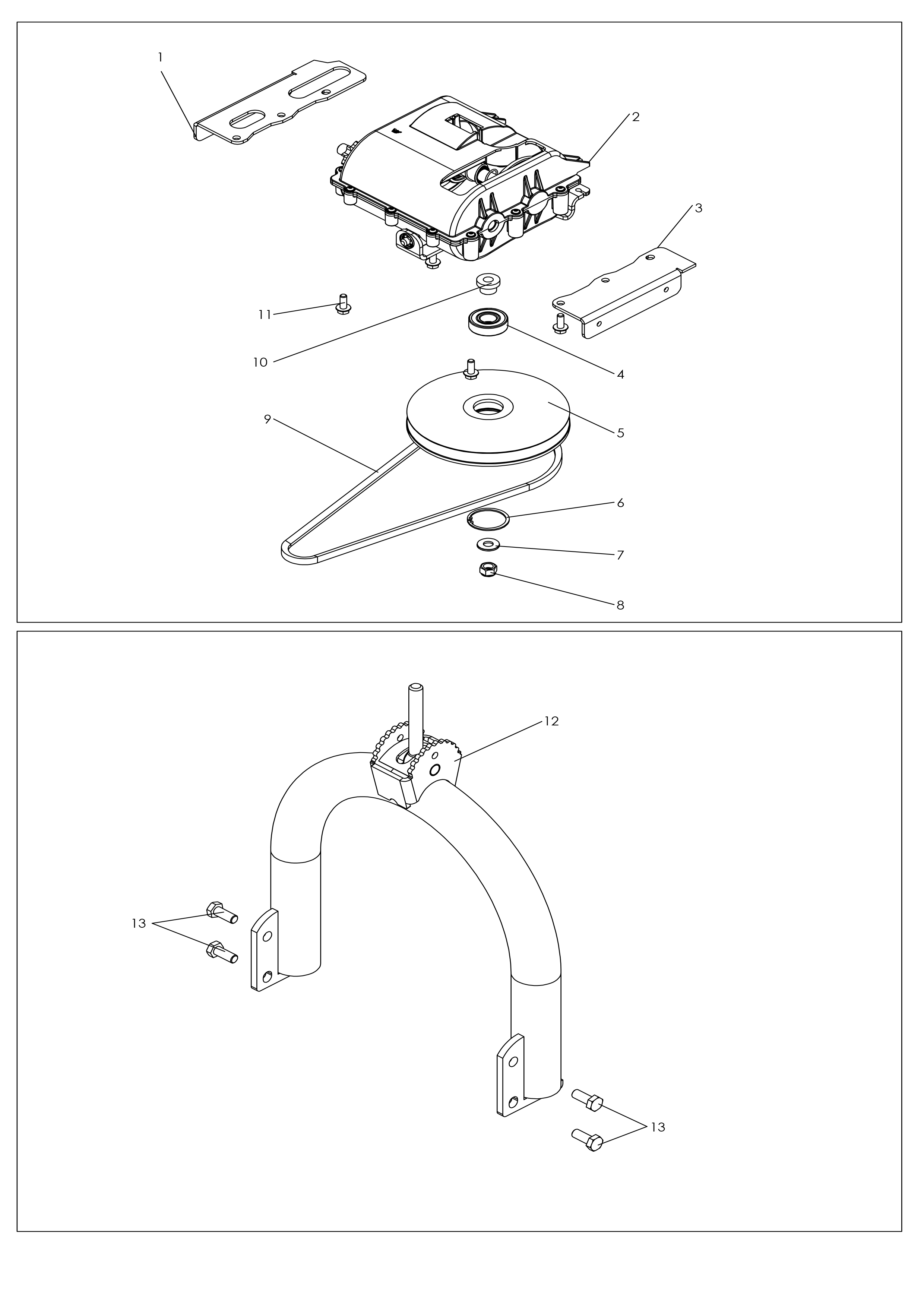

Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
4002170303
SUPPORT
Disponible
Voir la pièce
2
400100002
TRANSMISSION
Non reliée
3
4002170302
SUPPORT
Disponible
Voir la pièce
4
0306010035
ROULEMENT
Non reliée
5
0303010002
POULIE
Non reliée
6
0301070006
CIRCLIPS
Non reliée
7
0300401201
RONDELLE PLATE
Non reliée
8
0300211201
ECROU
Non reliée
9
0306030055
COURROIE
Non reliée
10
0302010104
AXE DE POULIE
Disponible
Voir la pièce
11
0300010816
VIS
Non reliée
12
4002080305
ARCEAU
Disponible
Voir la pièce
13
0300011008
VIS
Disponible
Voir la pièce
13
0300011008
VIS
Disponible
Voir la pièce

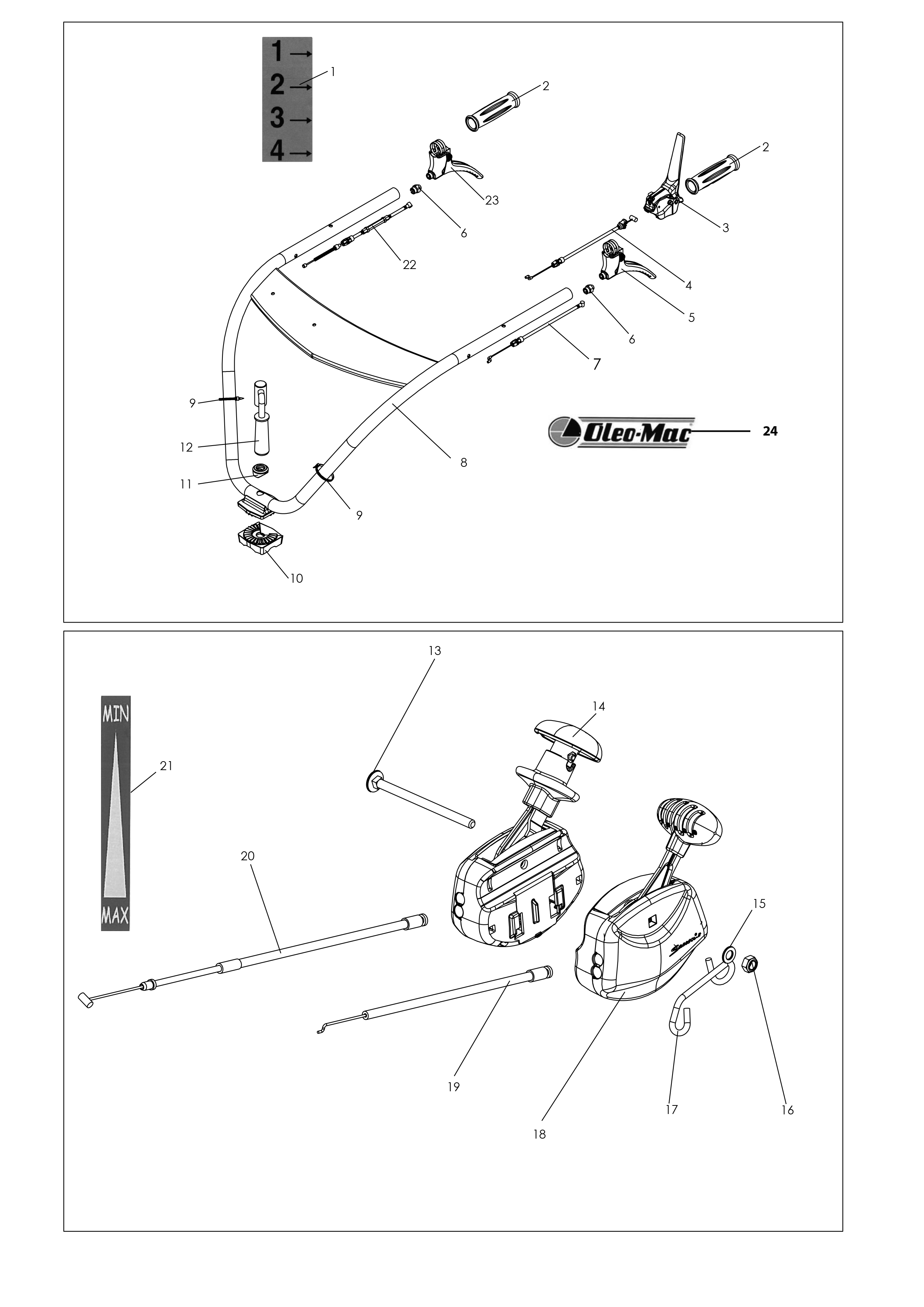

Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
0503000054
ETIQUETTE REGLAGE COUPE
Non reliée
2
0341000036
POIGNEE
Non reliée
2
0341000036
POIGNEE
Non reliée
3
0307010072
LEVIER FREIN
Non reliée
4
0308050012
CABLE DE FREIN MOTEUR
Non reliée
5
03077010073
LEVIER EMBRAYAGE PLASTIQUE
Non reliée
6
0002000003
ARRET DE GAINE
Non reliée
6
0002000003
ARRET DE GAINE
Non reliée
7
0308030007
CABLE REGLAGE HAUTEUR
Non reliée
8
5002000303
GUDON
Disponible
Voir la pièce
9
0301060003
ATTACHE RILSAN
Non reliée
9
0301060003
ATTACHE RILSAN
Non reliée
10
0303000042
NOIX CRANTEE RENFORCEE
Disponible
Voir la pièce
11
0303000024
ENTRETOISE POIGNEE SERRAGE
Non reliée
12
0300801403
POIGNEE SERRAGE GUIDON
Non reliée
13
0300080616
VIS
Disponible
Voir la pièce
14
0307020021
MANETTE VARIATEUR VITESSE
Non reliée
15
0300400603
RONDELLE
Non reliée
16
0300210602
ECROU FREIN
Non reliée
17
0305030049
ACCROCHE LANCEUR
Disponible
Voir la pièce
18
0307010028
LEVIER ACCELERATEUR
Non reliée
19
0308040027
CABLE DE GAZ
Non reliée
20
0308010011
CABLE VARIATION VITESSE
Non reliée
21
0503010313
ETIQUETTE VITESSE BOITIER MOD
Disponible
Voir la pièce
22
0308020048
CABLE EMBRAYAGE
Non reliée
23
0307010035
LEVIER
Non reliée
24
0503010190
LOGO OM
Disponible
Voir la pièce

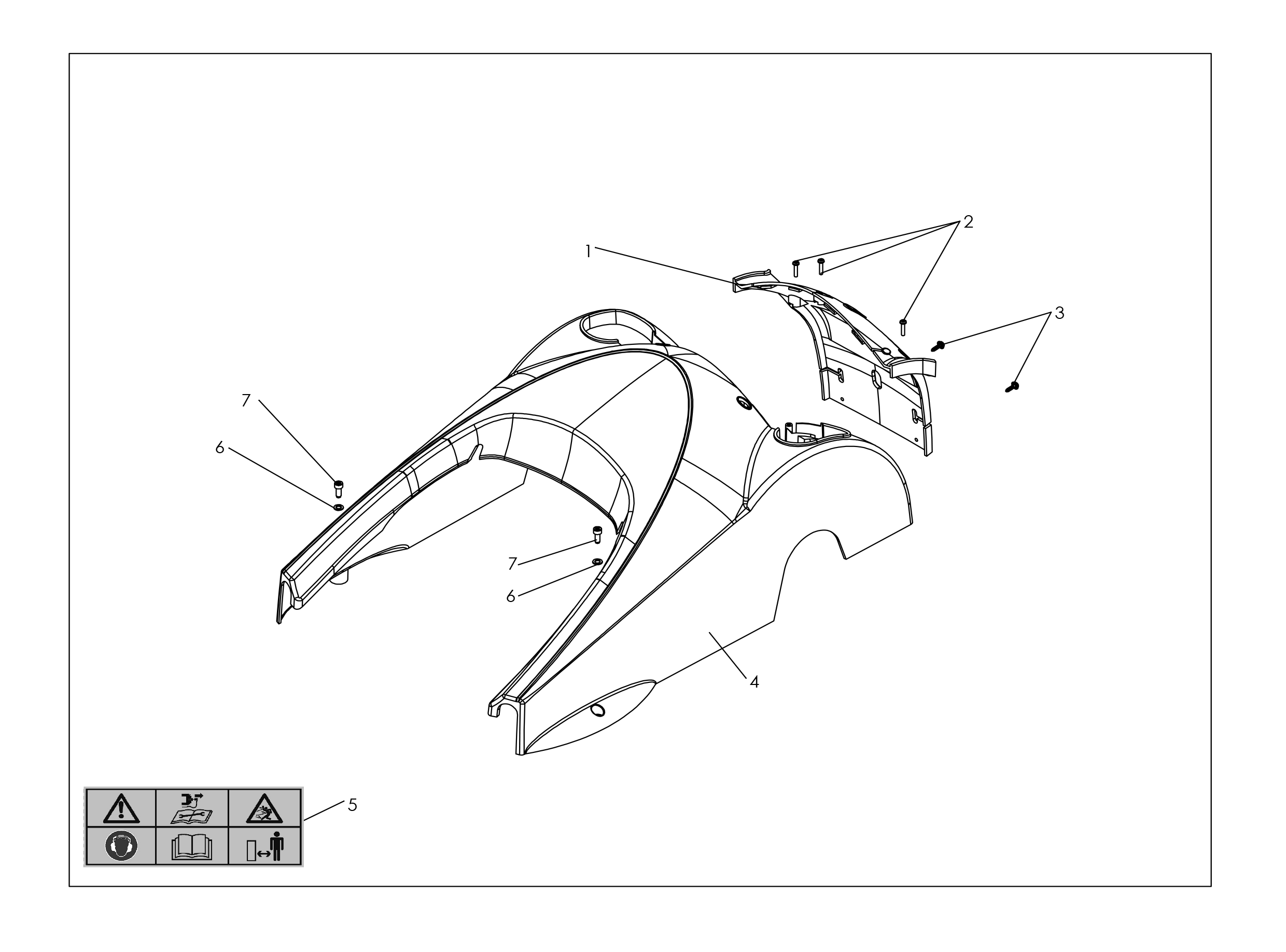

Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
0340030023
TRAPPE DE VISITE
Disponible
Voir la pièce
2
0300090403
VIS
Disponible
Voir la pièce
3
0300070405
VIS
Non reliée
4
0340030022
CAPOT MOTEUR
Non reliée
5
0503000016
AUTOCOLLANT PRECAUTION EMPLOI
Disponible
Voir la pièce
6
0300400603
RONDELLE
Non reliée
6
0300400603
RONDELLE
Non reliée
7
0300090607
VIS
Disponible
Voir la pièce
7
0300090607
VIS
Disponible
Voir la pièce

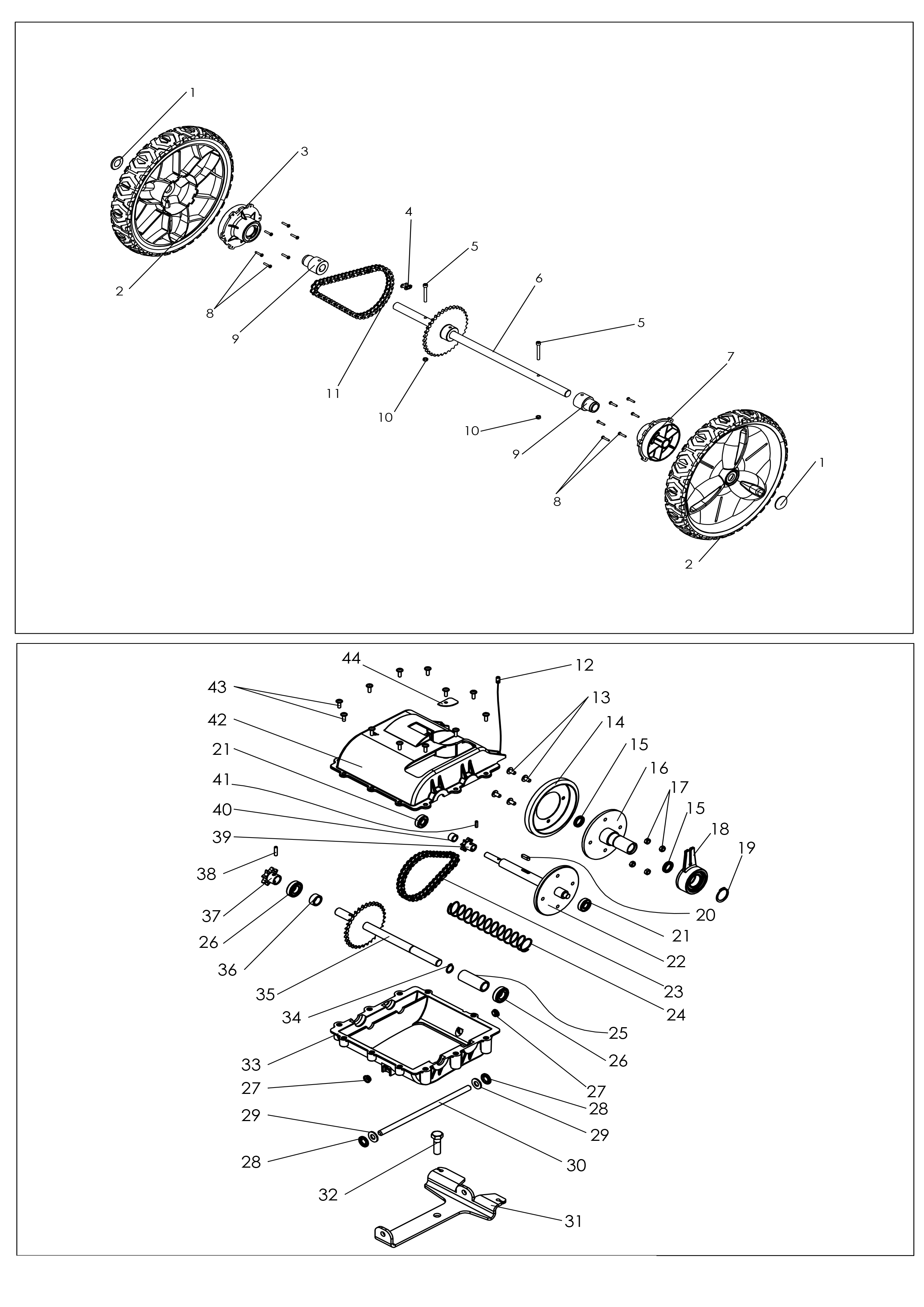

Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
0300702001
ENJOLIVEUR
Non reliée
1
0300702001
ENJOLIVEUR
Non reliée
2
0340030026
ROUE
Disponible
Voir la pièce
2
0340030026
ROUE
Disponible
Voir la pièce
3
0340030029
PALIER ROUE LIBRE DROIT
Non reliée
4
0001000378
ATTACHE RAPIDE
Non reliée
5
0300020619
VIS
Disponible
Voir la pièce
5
0300020619
VIS
Disponible
Voir la pièce
6
0306050134
ARBRE DE ROUE
Disponible
Voir la pièce
7
0340030027
PALIER ROUE LIBRE GAUCHE
Non reliée
8
0300090403
VIS
Disponible
Voir la pièce
8
0300090403
VIS
Disponible
Voir la pièce
9
0302030174
MOYEU DE ROUE
Disponible
Voir la pièce
9
0302030174
MOYEU DE ROUE
Disponible
Voir la pièce
10
0300210602
ECROU FREIN
Non reliée
10
0300210602
ECROU FREIN
Non reliée
11
0306020025
CHAINE
Non reliée
12
0308020049
CABLE MARCHE ARR
Disponible
Voir la pièce
13
0300110606
VIS
Disponible
Voir la pièce
14
0306030030
RONDELLE DE FRICTION
Disponible
Voir la pièce
15
0343020004
JOINT A LEVRES
Non reliée
15
0343020004
JOINT A LEVRES
Non reliée
16
0302010101
MOYEU
Non reliée
17
0300210602
ECROU FREIN
Non reliée
18
0340030043
FOURCHETTE
Disponible
Voir la pièce
19
0301070011
RONDELLE
Non reliée
20
0301040022
CLAVETTE
Non reliée
21
0306010034
ROULEMENT
Disponible
Voir la pièce
21
0306010034
ROULEMENT
Disponible
Voir la pièce
22
0302010100
ARBRE
Non reliée
23
0306020024
CHAINE
Non reliée
24
0305020014
RESSORT
Non reliée
25
0302020100
ENTRETOISE
Disponible
Voir la pièce
26
0306010005
ROULEMENT
Disponible
Voir la pièce
26
0306010005
ROULEMENT
Disponible
Voir la pièce
27
0306010036
BAGUE
Non reliée
27
0306010036
BAGUE
Non reliée
28
0300461001
RONDELLE STARLOCK
Non reliée
28
0300461001
RONDELLE STARLOCK
Non reliée
29
0300401002
RONDELLE PLATE
Disponible
Voir la pièce
29
0300401002
RONDELLE PLATE
Disponible
Voir la pièce
30
0302010103
AXE BALANCIER
Disponible
Voir la pièce
31
0304000298
BALANCIER
Disponible
Voir la pièce
32
0300011203
VIS
Disponible
Voir la pièce
33
0340030041
CARTER INF
Disponible
Voir la pièce
34
0301070023
CIRCLIPS
Non reliée
35
0302010102
ARBRE
Disponible
Voir la pièce
36
0302020099
ENTRETOISE
Non reliée
37
0306050036
PIGNON
Disponible
Voir la pièce
38
0301020015
GOUPILLE
Non reliée
39
0306050035
PIGNON
Non reliée
40
0302020097
ENTRETOISE
Non reliée
41
0301020011
GOUPILLE
Non reliée
42
0340030042
CARTER SUP
Disponible
Voir la pièce
43
0300080505
VIS
Disponible
Voir la pièce
44
0304000276
PLATINE CABLE
Disponible
Voir la pièce
