Vue Éclatée DEB 519 (Emak France)

Vue Éclatée DEB 519 (Emak France)

Retrouvez les pièces détachées, références et repères disponibles pour DEB 519 (Emak France).

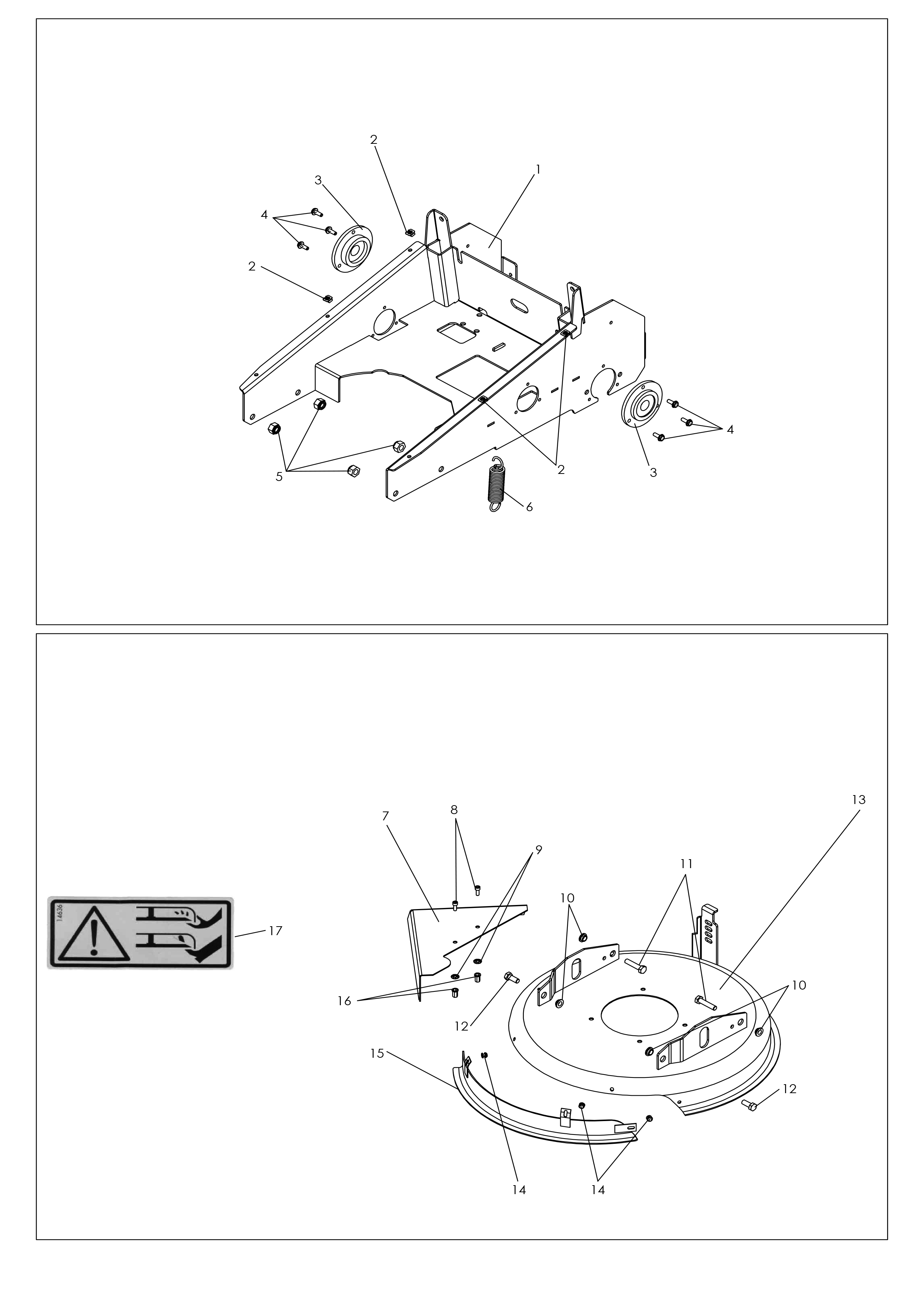

Vue éclatée DEB 519 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 4002092404 CHASSIS Disponible Voir la pièce
2 0301050005 CLIPS PRESSE TOLE Disponible Voir la pièce
2 0301050005 CLIPS PRESSE TOLE Disponible Voir la pièce
2 0301050005 CLIPS PRESSE TOLE Disponible Voir la pièce
3 0340030013 PALIER ARBRE Disponible Voir la pièce
3 0340030013 PALIER ARBRE Disponible Voir la pièce
4 0300090602 VIS Disponible Voir la pièce
4 0300090602 VIS Disponible Voir la pièce
5 0300211001 ECROU FREIN Disponible Voir la pièce
6 0305010009 RESSORT Disponible Voir la pièce
7 4002000504 DEFLECTEUR LATERAL Non reliée
8 0300020601 VIS Disponible Voir la pièce
9 0300460601 RONDELLE STARLOCK Disponible Voir la pièce
10 0302020224 ENTRETOISE Non reliée
10 0302020224 ENTRETOISE Non reliée
11 0300011005 VIS Disponible Voir la pièce
12 0300011008 VIS Disponible Voir la pièce
12 0300011008 VIS Disponible Voir la pièce
13 4002060503 CARTER GRIS Disponible Voir la pièce
14 0300500601 RIVET Disponible Voir la pièce
14 0300500601 RIVET Disponible Voir la pièce
15 4002000505 DEFLECTEUR AVANT Non reliée
16 0300600601 INSERT Disponible Voir la pièce
17 0503000006 AUTOCOLLANT DANGER LAME Disponible Voir la pièce

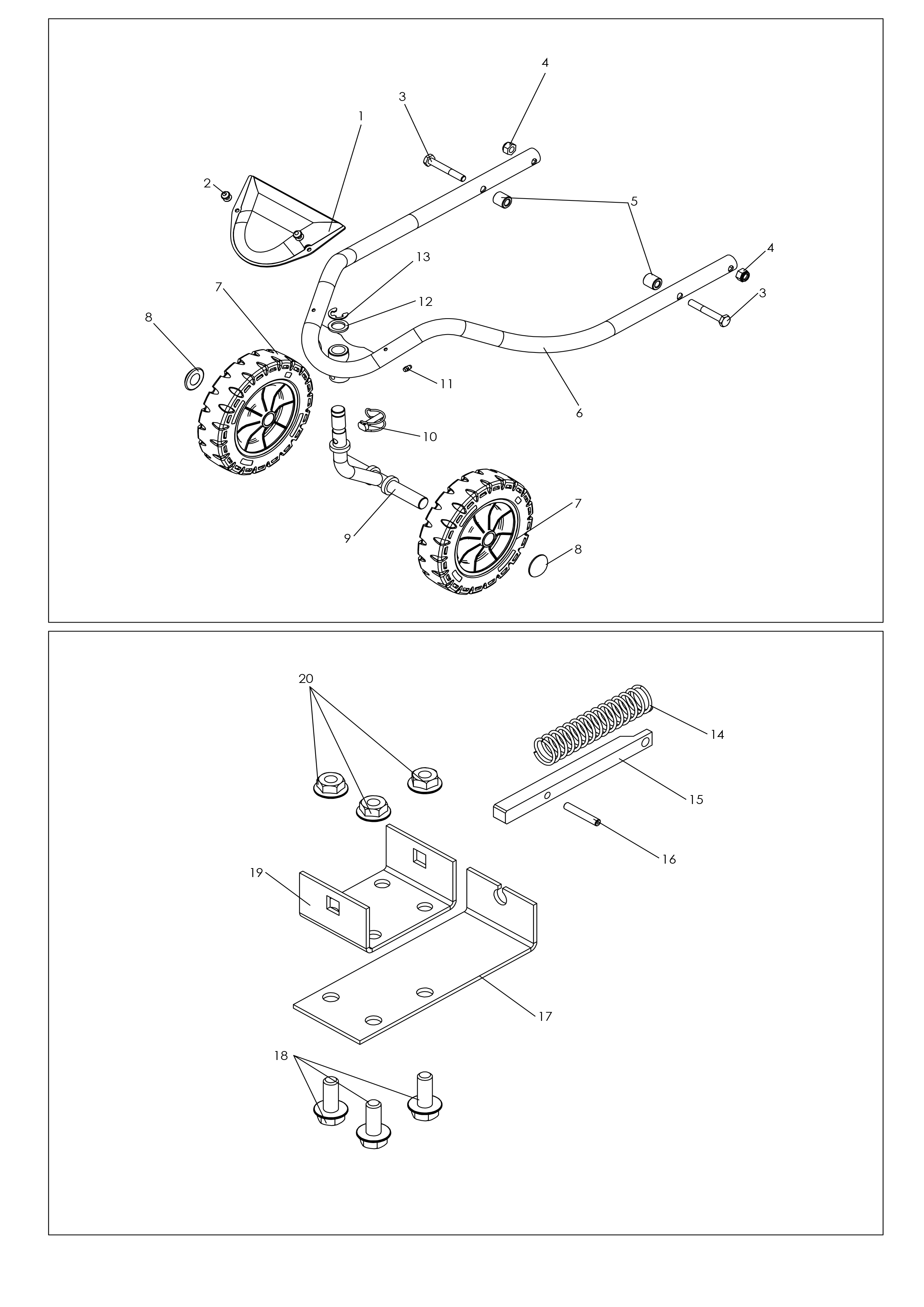

Vue éclatée DEB 519 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0340030053 CAPOT CHASSIS AVANT Non reliée
2 0300500501 RIVET Disponible Voir la pièce
3 0300011011 VIS Disponible Voir la pièce
3 0300011011 VIS Disponible Voir la pièce
4 0300211001 ECROU FREIN Disponible Voir la pièce
4 0300211001 ECROU FREIN Disponible Voir la pièce
5 0340030010 ENTRETOISE Non reliée
6 4002090303 CHASSIS AVANT Disponible Voir la pièce
7 0309000033 ROUE Non reliée
7 0309000033 ROUE Non reliée
8 0300702001 ENJOLIVEUR Non reliée
8 0300702001 ENJOLIVEUR Non reliée
9 4002000314 SUPPORT DE ROUE Disponible Voir la pièce
10 0301010013 GOUPILLE CLIPS Non reliée
11 0301000016 GRAISSEUR Disponible Voir la pièce
12 0300402005 RONDELLE Disponible Voir la pièce
13 0301070043 ANNEAU ELASTIQUE Non reliée
14 0305020001 RESSORT Disponible Voir la pièce
15 0302010030 AXE DE RELEVAGE Non reliée
16 0301020002 GOUPILLE Non reliée
17 4002040104 SUPPORT Disponible Voir la pièce
18 0300010816 VIS Non reliée
19 4002000102 SUPPORT Non reliée
20 0300260801 ECROU Disponible Voir la pièce

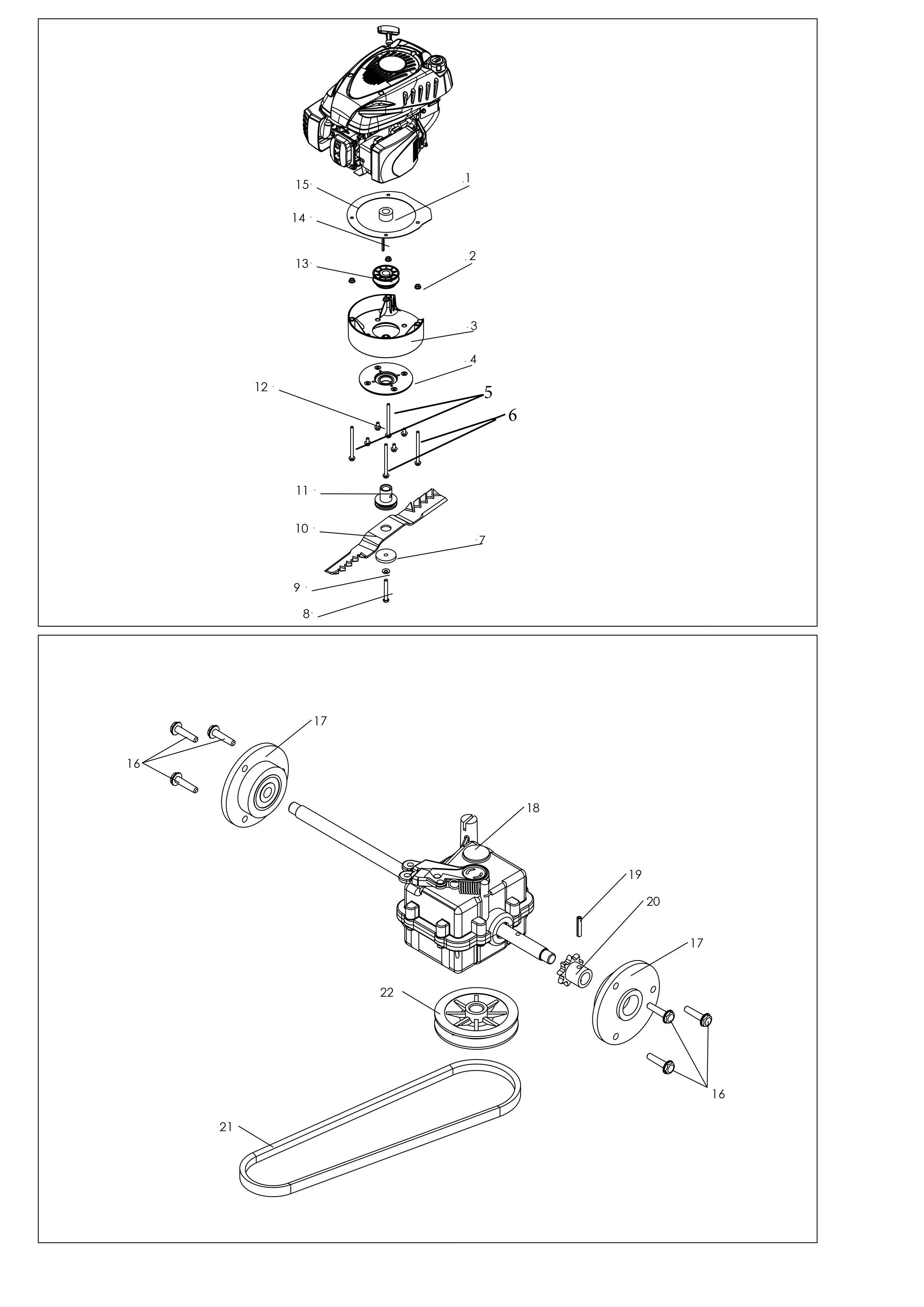

Vue éclatée DEB 519 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0302020083 ENTRETOISE MOTEUR Disponible Voir la pièce
2 0300260801 ECROU Disponible Voir la pièce
3 0340030034 REHAUSSE MOTEUR Non reliée
4 0340030028 PALIER COUPELLE Non reliée
5 0300010824 VIS Non reliée
6 0300010856 VIS Disponible Voir la pièce
7 0305020042 RONDELLE Non reliée
8 0300060304 VIS Non reliée
9 0300431001 RONDELLE DE LAME Disponible Voir la pièce
10 0320020006 LAME Non reliée
11 0302030047 MOYEU Non reliée
12 0300010815 VIS Non reliée
13 0306060014 POULIE MOTEUR Non reliée
14 0301040001 CLAVETTE Non reliée
15 0304000313 JOINT Disponible Voir la pièce
16 0300090602 VIS Disponible Voir la pièce
16 0300090602 VIS Disponible Voir la pièce
17 0340030012 FLASQUE Disponible Voir la pièce
17 0340030012 FLASQUE Disponible Voir la pièce
18 0306040012 TRANSMISSION Non reliée
19 0301020001 CLAVETTE Disponible Voir la pièce
20 0306050028 PIGNON DENTEE Disponible Voir la pièce
21 0306030048 COURROIE Non reliée
22 0001000148 POULIE Non reliée

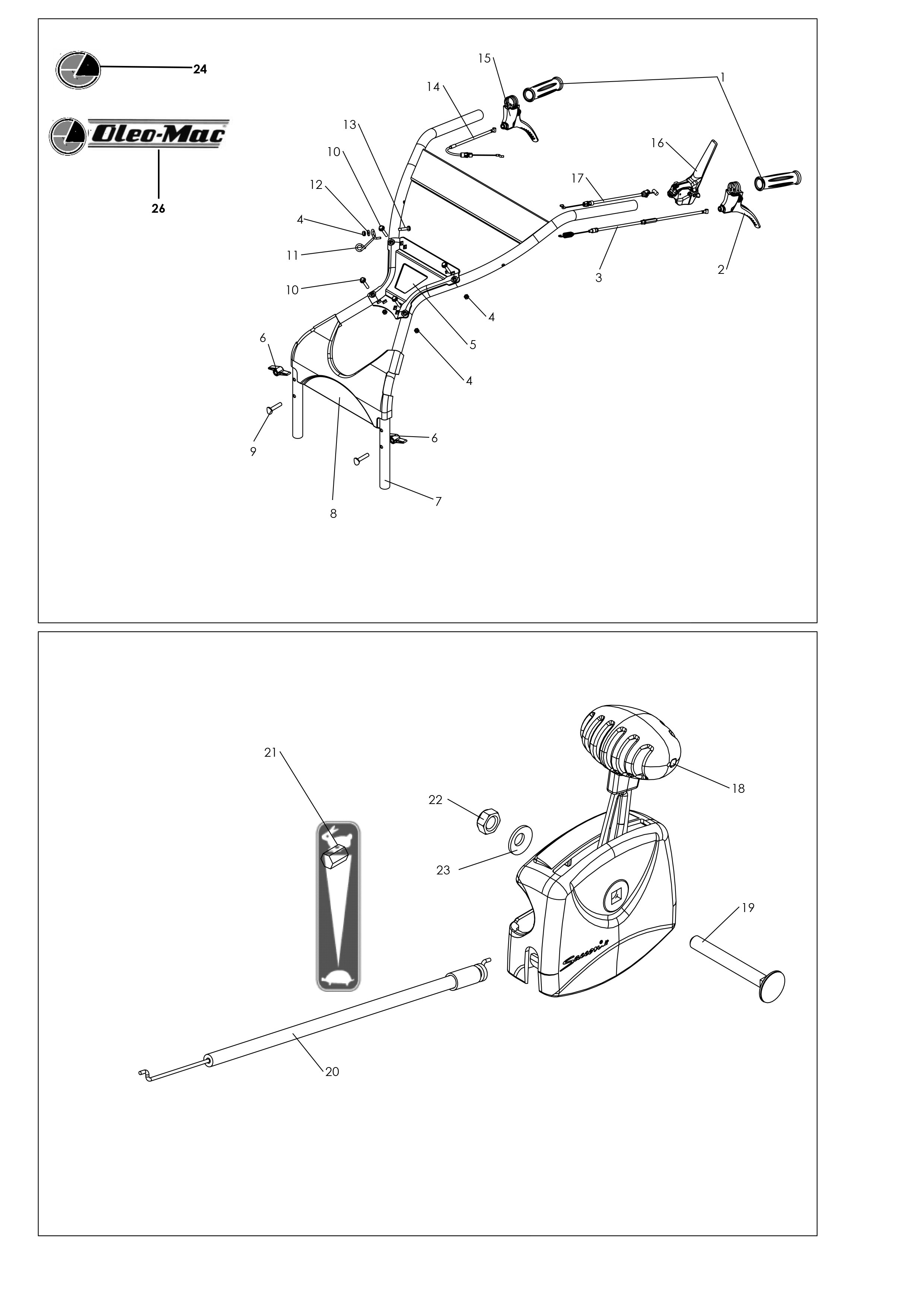

Vue éclatée DEB 519 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0341000036 POIGNEE Non reliée
2 0307010035 LEVIER Non reliée
3 0308020062 CABLE EMBRAYAGE Non reliée
4 0300210602 ECROU FREIN Non reliée
4 0300210602 ECROU FREIN Non reliée
4 0300210602 ECROU FREIN Non reliée
5 0340030049 CACHE CENTRAL Disponible Voir la pièce
6 0300800004 POIGNEE DE SERRAGE Non reliée
6 0300800004 POIGNEE DE SERRAGE Non reliée
7 4002090302 GUIDON Disponible Voir la pièce
8 0340030055 CAPOT INFERIEUR Non reliée
9 0300090802 VIS Disponible Voir la pièce
10 0300010621 VIS Disponible Voir la pièce
10 0300010621 VIS Disponible Voir la pièce
11 0305030001 ACCROCHE LANCEUR Disponible Voir la pièce
12 0300430601 RONDELLE Disponible Voir la pièce
13 0300010604 VIS Disponible Voir la pièce
14 0308030008 CABLE REGLABLE HAUTEUR Non reliée
15 0307010073 LEVIER Non reliée
16 0307010072 LEVIER FREIN Non reliée
17 0308050015 CABLE DE GAZ Disponible Voir la pièce
18 0307020023 MANETTE DE GAZ Non reliée
19 0300080611 VIS Disponible Voir la pièce
20 0308040050 CABLE DE GAZ Non reliée
21 0503000043 ETIQUETTE DE GAZ Disponible Voir la pièce
22 0300210602 ECROU FREIN Non reliée
23 0300430601 RONDELLE Disponible Voir la pièce
24 0503010235 LOGO OM Disponible Voir la pièce
26 0503010190 LOGO OM Disponible Voir la pièce

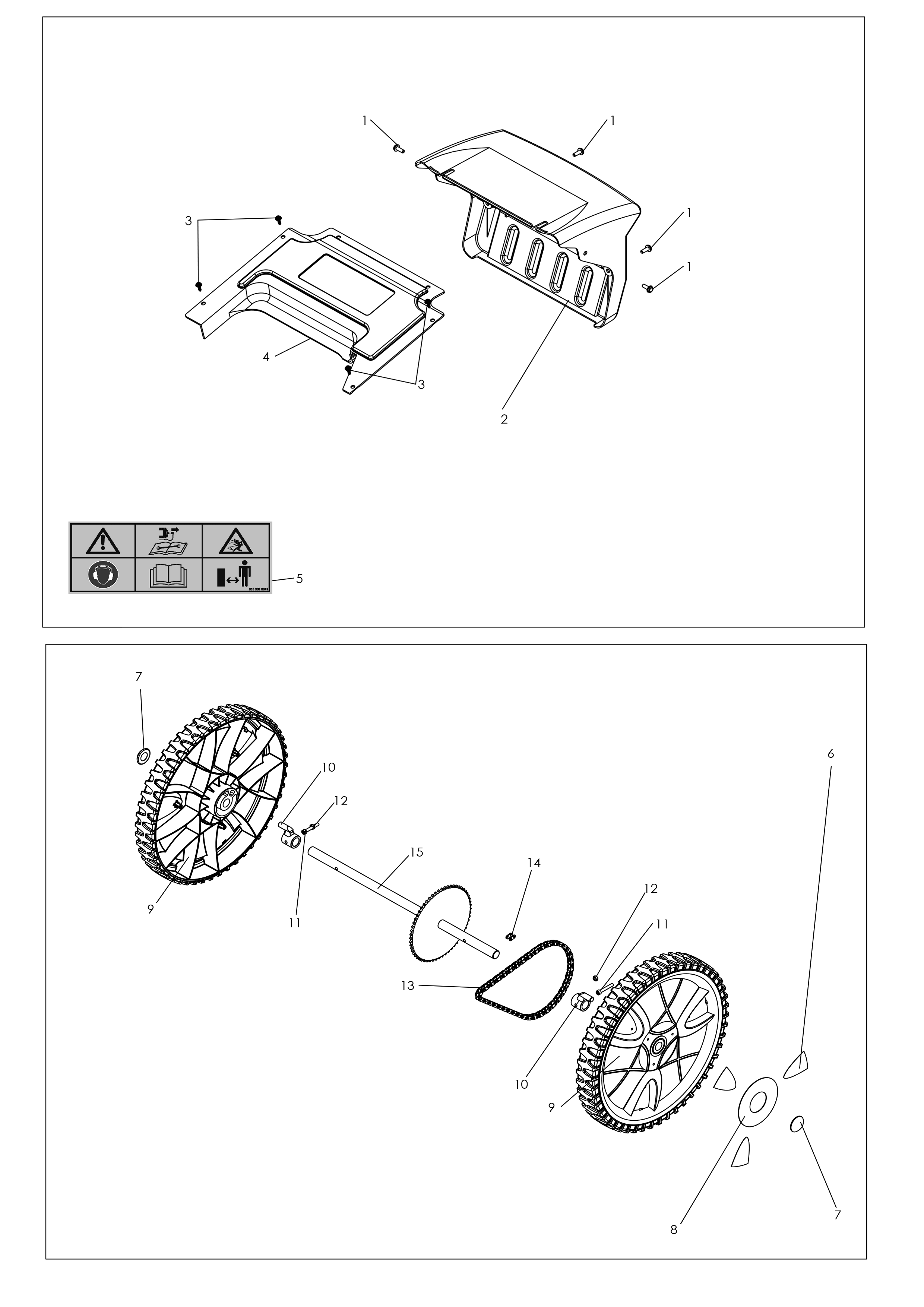

Vue éclatée DEB 519 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300090602 VIS Disponible Voir la pièce
1 0300090602 VIS Disponible Voir la pièce
1 0300090602 VIS Disponible Voir la pièce
1 0300090602 VIS Disponible Voir la pièce
2 0340030057 CAPOT ARRIERE Non reliée
3 0300070405 VIS Non reliée
3 0300070405 VIS Non reliée
4 0340030001 CAPOT MOTEUR Non reliée
5 0503000049 AUTOCOLLANT PRECAUT.D Disponible Voir la pièce
6 0503010332 AUTOCOLLANT EXT TRIANGLE Disponible Voir la pièce
7 0300702001 ENJOLIVEUR Non reliée
7 0300702001 ENJOLIVEUR Non reliée
8 0503010333 AUTOCOLLANT CENTRAL ROND Disponible Voir la pièce
9 0340030070 ROUE Disponible Voir la pièce
9 0340030070 ROUE Disponible Voir la pièce
10 0302030166 MOYEU DE ROUE Disponible Voir la pièce
10 0302030166 MOYEU DE ROUE Disponible Voir la pièce
11 0300020618 VIS Disponible Voir la pièce
11 0300020618 VIS Disponible Voir la pièce
12 0300210602 ECROU FREIN Non reliée
12 0300210602 ECROU FREIN Non reliée
13 0306020020 CHAINE Non reliée
14 0306020001 ATTACHE RAPIDE Non reliée
15 0306050130 ARBRE DE ROUE Non reliée
