Vue Éclatée DEB 529 (Emak France)

Vue Éclatée DEB 529 (Emak France)

Retrouvez les pièces détachées, références et repères disponibles pour DEB 529 (Emak France).

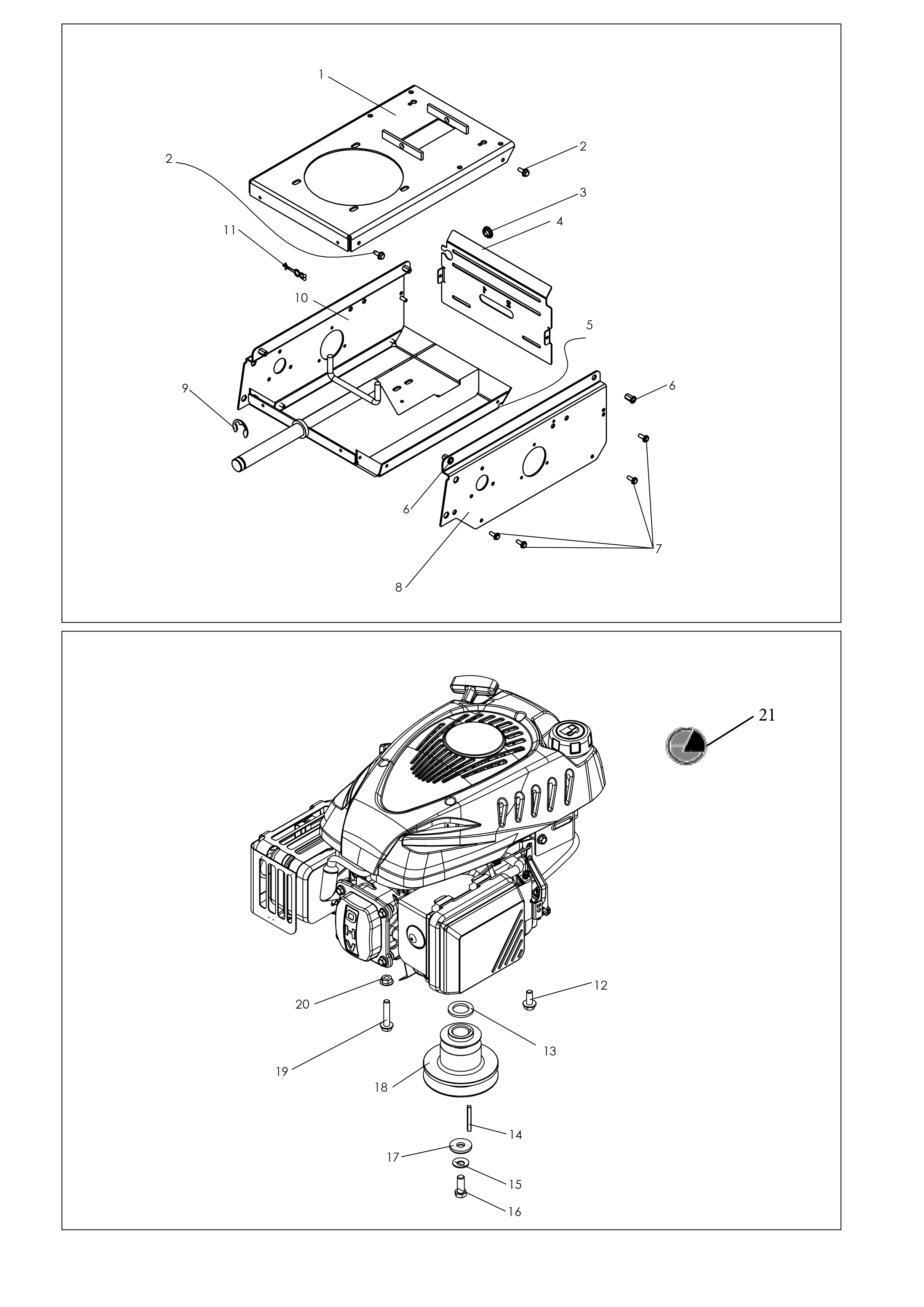

Vue éclatée DEB 529 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 5002010504 CARTER SUP Disponible Voir la pièce
2 0300010609 VIS Disponible Voir la pièce
2 0300010609 VIS Disponible Voir la pièce
3 0341000152 RONDELLE Disponible Voir la pièce
4 5002035701 CARTER ARRIERE Disponible Voir la pièce
5 5002030501 CARTER INFERIEUR Disponible Voir la pièce
6 0300600302 INSERT Non reliée
6 0300600302 INSERT Non reliée
7 0300090602 VIS Disponible Voir la pièce
8 5002030503 CARTER LATERAL G Disponible Voir la pièce
9 0301070041 CIRCLIPS Disponible Voir la pièce
10 5002030502 CARTER LATERAL D Disponible Voir la pièce
11 0341000033 LIEN TORSADE Disponible Voir la pièce
12 0300010816 VIS Non reliée
13 0302020024 RONDELLE Disponible Voir la pièce
14 0301040001 CLAVETTE Non reliée
15 0300431001 RONDELLE DE LAME Disponible Voir la pièce
16 0300060302 VIS Disponible Voir la pièce
17 0300411101 RONDELLE Disponible Voir la pièce
18 0306060002 POULIE MOTEUR Non reliée
19 0300010817 VIS Disponible Voir la pièce
20 0300260801 ECROU Disponible Voir la pièce
21 0503090031 LOGO MOTEUR Non reliée

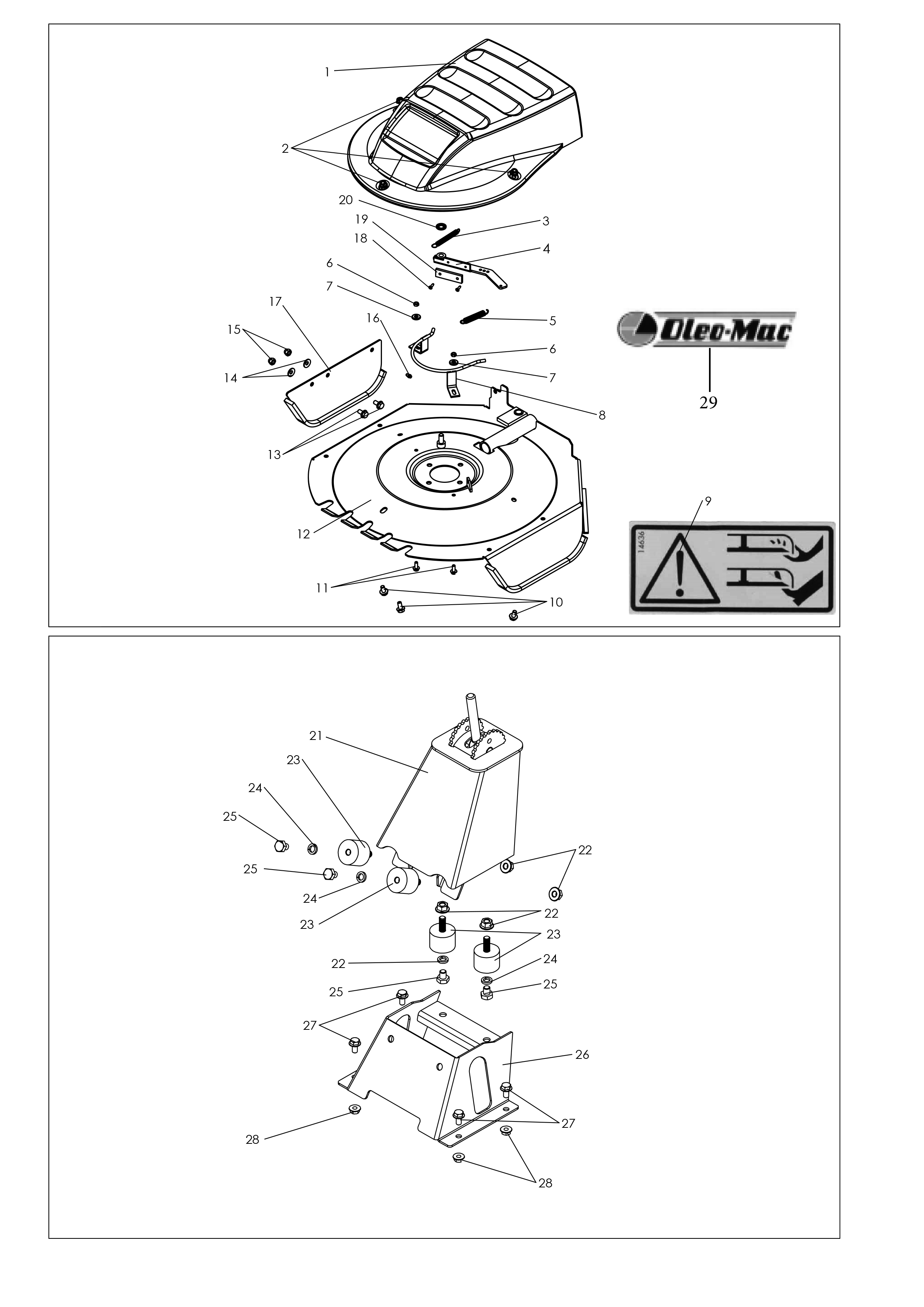

Vue éclatée DEB 529 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0340040008 PROTEGE COURROIE Non reliée
2 0300210805 ECROU Disponible Voir la pièce
3 0305010001 RESSORT DE RAPPEL Disponible Voir la pièce
4 5002030213 LEVIER FREIN DE LAME Disponible Voir la pièce
5 0305010005 RESSORT FREIN DE LAME Disponible Voir la pièce
6 0300210602 ECROU FREIN Non reliée
6 0300210602 ECROU FREIN Non reliée
7 0300410602 RONDELLE Disponible Voir la pièce
7 0300410602 RONDELLE Disponible Voir la pièce
8 5003030011 GUIDE COURROIE Disponible Voir la pièce
9 0503000006 AUTOCOLLANT DANGER LAME Disponible Voir la pièce
10 0300010815 VIS Non reliée
11 0300010609 VIS Disponible Voir la pièce
12 5002030512 CARTER Disponible Voir la pièce
13 0300010815 VIS Non reliée
14 0300430801 RONDELLE Disponible Voir la pièce
15 0300220801 ECROU Disponible Voir la pièce
16 0301000016 GRAISSEUR Disponible Voir la pièce
17 5002030506 DEFLECTEUR Non reliée
18 0300090411 VIS Disponible Voir la pièce
19 5504000011 PLATINE Non reliée
20 0300461001 RONDELLE STARLOCK Non reliée
21 5002032410 POTENCE H Disponible Voir la pièce
22 0300261001 ECROU Disponible Voir la pièce
22 0300261001 ECROU Disponible Voir la pièce
22 0300261001 ECROU Disponible Voir la pièce
23 0341000157 SILENBLOC Disponible Voir la pièce
23 0341000157 SILENBLOC Disponible Voir la pièce
23 0341000157 SILENBLOC Disponible Voir la pièce
24 0300451001 RONDELLE Disponible Voir la pièce
24 0300451001 RONDELLE Disponible Voir la pièce
24 0300451001 RONDELLE Disponible Voir la pièce
25 0300011034 VIS Disponible Voir la pièce
25 0300011034 VIS Disponible Voir la pièce
25 0300011034 VIS Disponible Voir la pièce
25 0300011034 VIS Disponible Voir la pièce
26 5002032411 POTENCE B Disponible Voir la pièce
27 0300010815 VIS Non reliée
27 0300010815 VIS Non reliée
28 0300260801 ECROU Disponible Voir la pièce
28 0300260801 ECROU Disponible Voir la pièce
29 0503490013 LOGO OLEO-MAC Non reliée

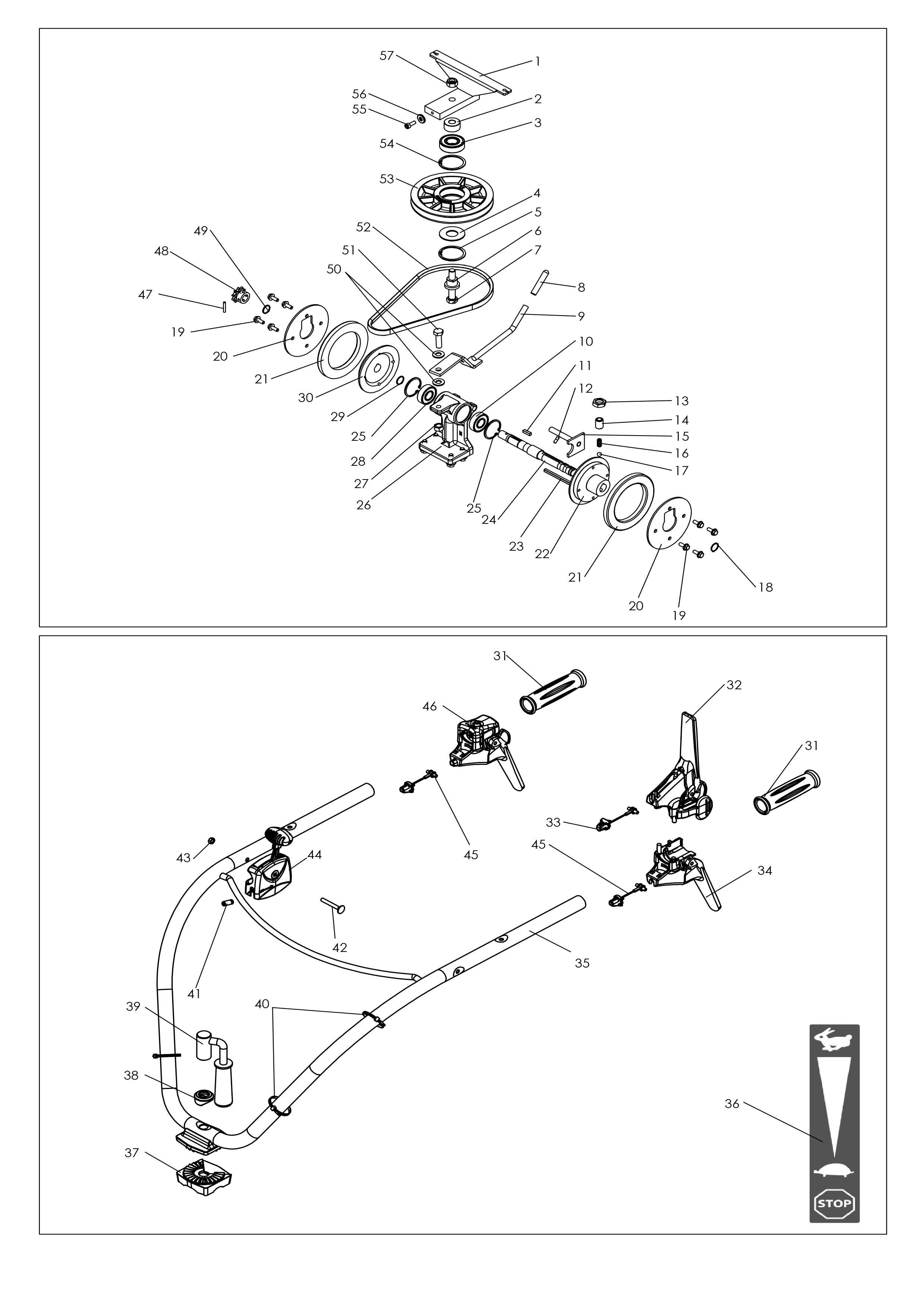

Vue éclatée DEB 529 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 5002010101 BALANCIER Disponible Voir la pièce
2 0302020025 ENTRETOISE Disponible Voir la pièce
3 0306010015 ROULEMENT Disponible Voir la pièce
4 0341000046 RONDELLE Non reliée
5 0301070006 CIRCLIPS Non reliée
6 0302010016 AXE DE POULIE Disponible Voir la pièce
7 0300011209 VIS Disponible Voir la pièce
8 0341000024 POIGNEE Disponible Voir la pièce
9 5002010107 LEVIER Non reliée
10 0306010013 ROULEMENT Disponible Voir la pièce
11 0301040002 CLAVETTE Disponible Voir la pièce
12 030201004 VIS Non reliée
13 0300251401 ECROU Disponible Voir la pièce
14 0302010043 ENTRETOISE Disponible Voir la pièce
15 5002010103 FOURCHETTE Non reliée
16 0305020004 RESSORT Disponible Voir la pièce
17 0306010001 BILLE Non reliée
18 0301070003 CIRCLIPS Non reliée
19 0300010609 VIS Disponible Voir la pièce
19 0300010609 VIS Disponible Voir la pièce
20 5002010102 FLASQUE Disponible Voir la pièce
20 5002010102 FLASQUE Disponible Voir la pièce
21 0341000044 RONDELLE DE FRICTION Non reliée
21 0341000044 RONDELLE DE FRICTION Non reliée
22 0303000005 MOYEU G Non reliée
23 0301040005 CLAVETTE Disponible Voir la pièce
24 0302010018 ARBRE Disponible Voir la pièce
25 0301070005 CIRCLIPS Non reliée
25 0301070005 CIRCLIPS Non reliée
26 0302030027 PALIER Disponible Voir la pièce
27 0300201002 ECROU Disponible Voir la pièce
28 0306010013 ROULEMENT Disponible Voir la pièce
29 0301070003 CIRCLIPS Non reliée
30 0303000004 MOYEU D Non reliée
31 0341000036 POIGNEE Non reliée
31 0341000036 POIGNEE Non reliée
32 0307020033 LEVIER EMBRAYAGE LAME Disponible Voir la pièce
33 0308020089 CABLE EMBRAYAGE LAME Non reliée
34 0307020034 MANETTE Disponible Voir la pièce
35 5002000302 GUIDON Disponible Voir la pièce
36 0503000045 AUTOCOLLANT GAZ ARRET MOTEUR Disponible Voir la pièce
37 0303000042 NOIX CRANTEE RENFORCEE Disponible Voir la pièce
38 0303000024 ENTRETOISE POIGNEE SERRAGE Non reliée
39 0300801401 POIGNEE SERRAGE Disponible Voir la pièce
40 0301060003 ATTACHE RILSAN Non reliée
41 0308040050 CABLE DE GAZ Non reliée
42 0300080610 VIS Disponible Voir la pièce
43 0300210602 ECROU FREIN Non reliée
44 0307020023 MANETTE DE GAZ Non reliée
45 0308020090 CABLE Non reliée
45 0308020090 CABLE Non reliée
46 0307020032 MANETTE Disponible Voir la pièce
47 0301020002 GOUPILLE Non reliée
48 0306050014 PIGNON Non reliée
49 0301707003 CIRCLIPS Non reliée
50 0300401002 RONDELLE PLATE Disponible Voir la pièce
51 0300011015 VIS Disponible Voir la pièce
52 0306030023 COURROIE Non reliée
53 0306060013 POULIE Non reliée
54 0301070006 CIRCLIPS Non reliée
55 0300020517 VIS Non reliée
56 0300410602 RONDELLE Disponible Voir la pièce
57 0300211201 ECROU Non reliée

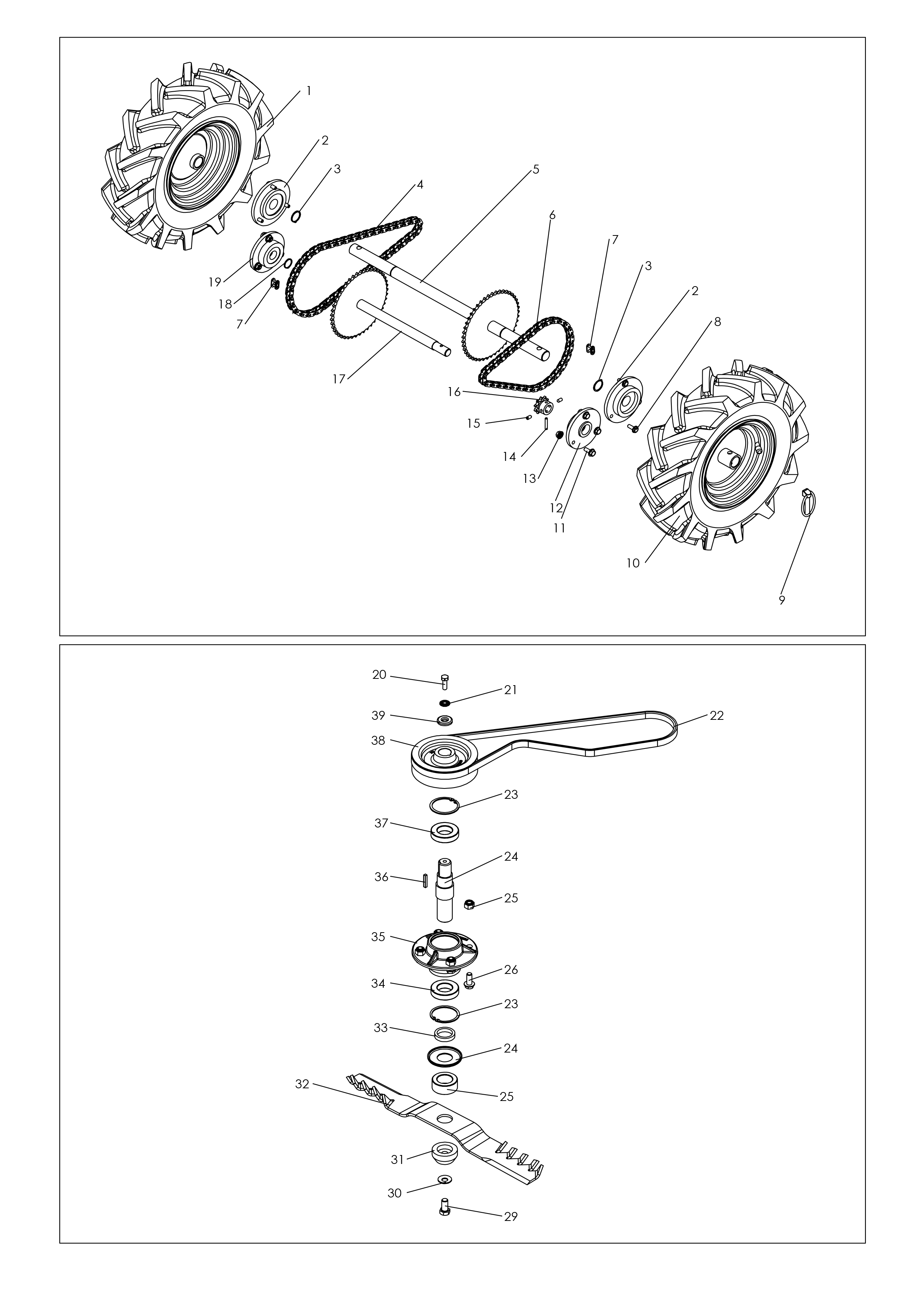

Vue éclatée DEB 529 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0309000001 ROUE DROITE Non reliée
2 0340030013 PALIER ARBRE Disponible Voir la pièce
2 0340030013 PALIER ARBRE Disponible Voir la pièce
3 0301070007 CIRCLIPS Non reliée
3 0301070007 CIRCLIPS Non reliée
4 0306020013 CHAINE Non reliée
5 0302010010 ARBRE DE ROUE Disponible Voir la pièce
6 0306020011 CHAINE Non reliée
7 0306020001 ATTACHE RAPIDE Non reliée
7 0306020001 ATTACHE RAPIDE Non reliée
8 0300090602 VIS Disponible Voir la pièce
9 0301010009 GOUPILLE Non reliée
10 0309000002 ROUE GAUCHE Non reliée
11 0300010609 VIS Disponible Voir la pièce
12 0340040013 PALIER ARBRE Disponible Voir la pièce
13 0300260601 ECROU Disponible Voir la pièce
14 03010200002 GOUPILLE Non reliée
15 030004051 VIS Non reliée
16 0306050014 PIGNON Non reliée
17 0302010005 ARBRE Non reliée
18 0301070003 CIRCLIPS Non reliée
19 0340040012 PALIER ARBRE Disponible Voir la pièce
20 0300090801 VIS Non reliée
21 0300430801 RONDELLE Disponible Voir la pièce
22 0306030026 COURROIE Disponible Voir la pièce
23 0301070009 CIRCLIPS Disponible Voir la pièce
23 0301070009 CIRCLIPS Disponible Voir la pièce
24 0302010252 ARBRE Disponible Voir la pièce
24 0302010252 ARBRE Disponible Voir la pièce
25 0300211001 ECROU FREIN Disponible Voir la pièce
25 0300211001 ECROU FREIN Disponible Voir la pièce
26 0300011039 VIS Disponible Voir la pièce
29 0300011211 VIS Disponible Voir la pièce
30 030041201 RONDELLE Non reliée
31 0302020041 ENTRETOISE DE SERRAGE Disponible Voir la pièce
32 0320020006 LAME Non reliée
33 0302020043 RONDELLE DE LAME Disponible Voir la pièce
34 0306010008 ROULEMENT Disponible Voir la pièce
35 0302030025 PALIER COUPELLE Non reliée
36 0301040003 CLAVETTE CARREE Non reliée
37 03060140008 ROULEMENT Non reliée
38 0306060012 POULIE Disponible Voir la pièce
39 0300411101 RONDELLE Disponible Voir la pièce

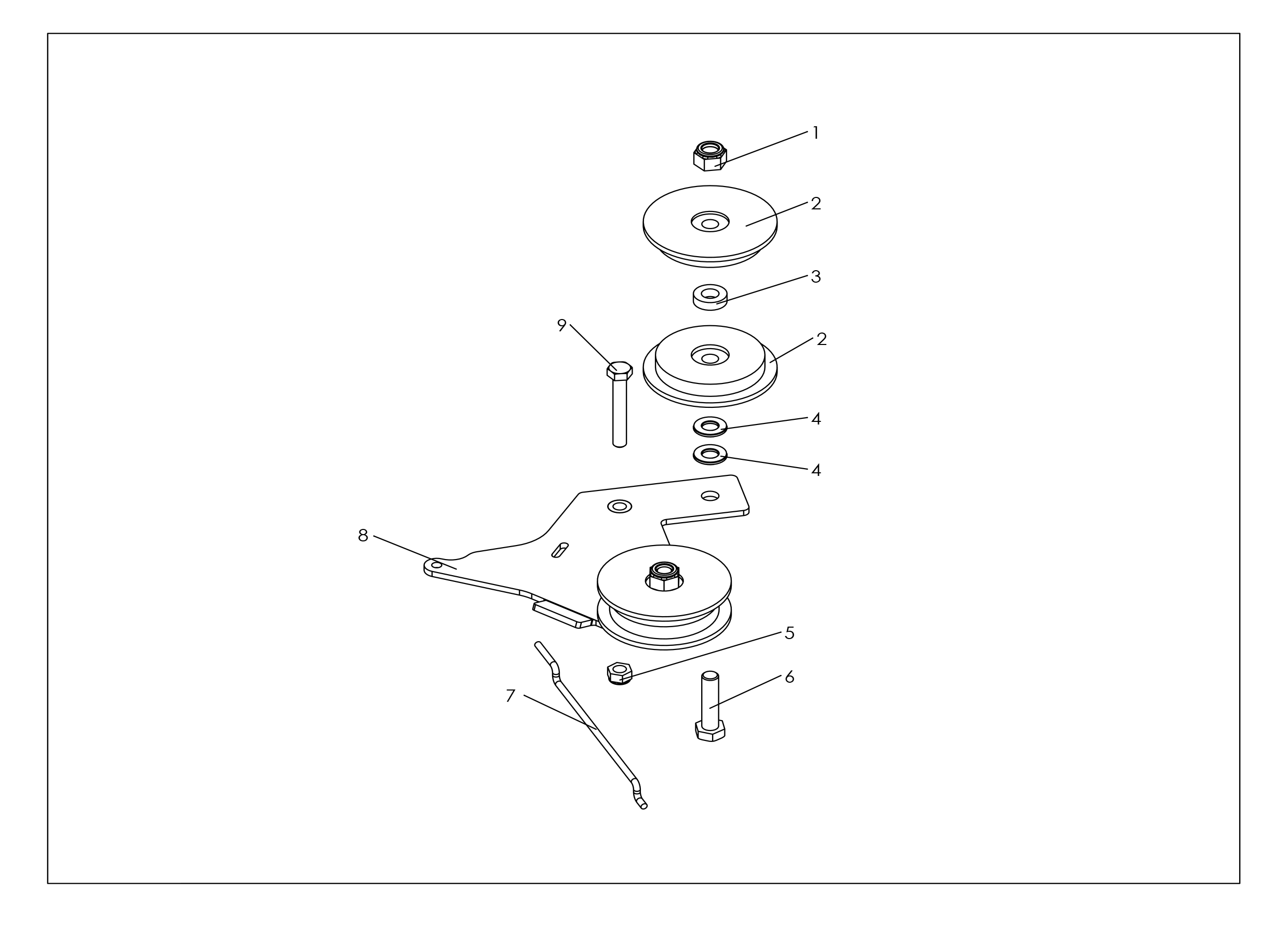

Vue éclatée DEB 529 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300211001 ECROU FREIN Disponible Voir la pièce
2 0340040014 GALET Non reliée
2 0340040014 GALET Non reliée
3 0302020018 ENTRETOISE Disponible Voir la pièce
4 0300401003 RONDELLE PLATE Disponible Voir la pièce
4 0300401003 RONDELLE PLATE Disponible Voir la pièce
5 0300210802 ECROU FREIN Disponible Voir la pièce
6 0300011004 VIS Disponible Voir la pièce
7 0305000002 TRINGLE Disponible Voir la pièce
8 5002010105 LEVIER EMBRAYAGE GALET Non reliée
9 0300010821 ECROU Disponible Voir la pièce
