Vue Éclatée APACHE 92 PRO 4WD Cat 2025
Retrouvez les pièces détachées, références et repères disponibles pour APACHE 92 PRO 4WD Cat 2025.

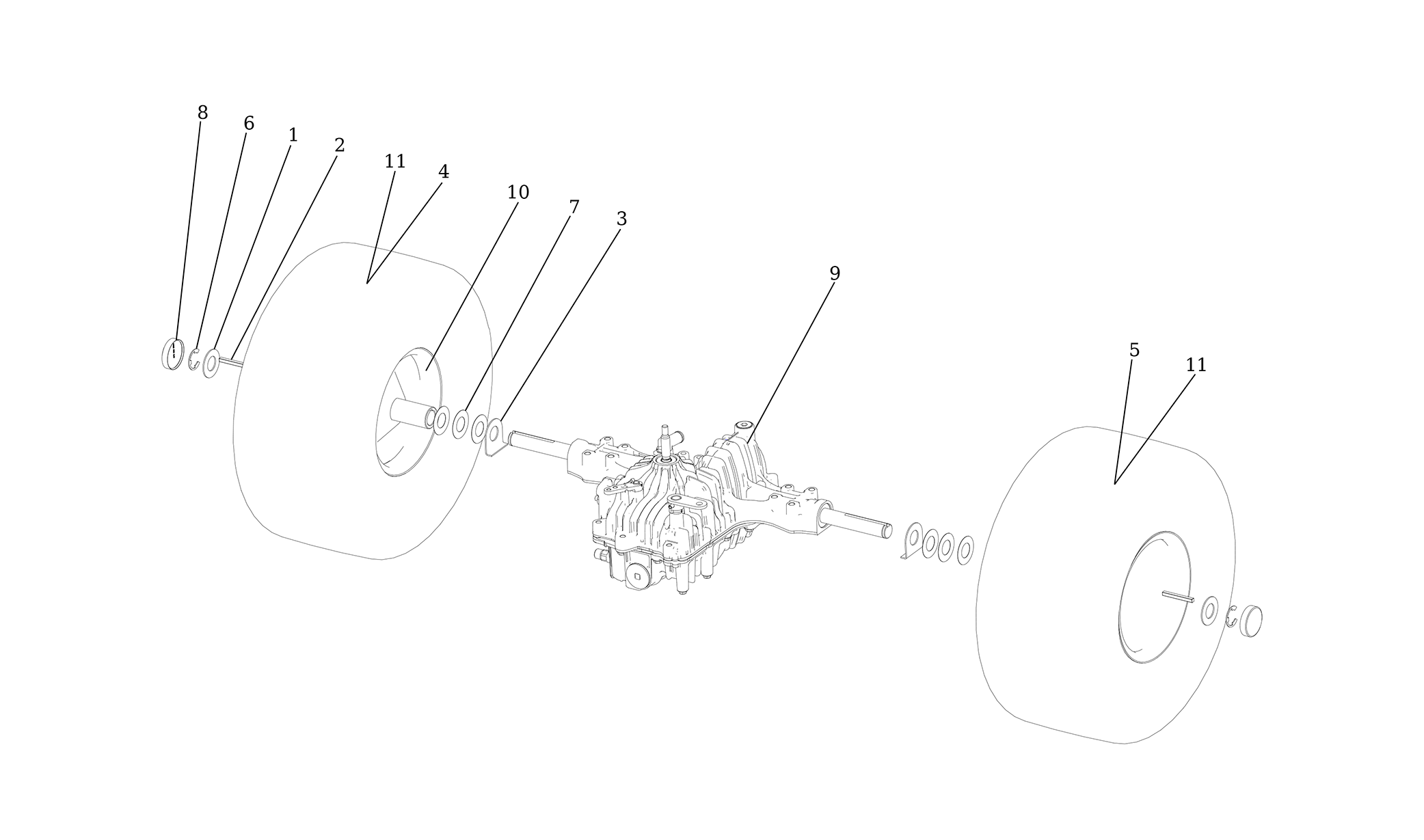

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532092208053 | Rondelle | Disponible | Voir la pièce |
| 2 | SGN311726100 | Clavette | Non reliée | |
| 3 | SGS532092208553 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN532940176 | Roue arrière | Disponible | Voir la pièce |
| 5 | SGN532940175 | Roue arrière | Disponible | Voir la pièce |
| 6 | SGN311732024 | Bague de protection | Disponible | Voir la pièce |
| 7 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532151655 | Couvercle | Non reliée | |
| 9 | SGN532991058R | Transmission | Non reliée | |
| 10 | SGN325111028 | Jante | Disponible | Voir la pièce |
| 11 | SGN274161015 | Pneumatique arrière | Disponible | Voir la pièce |
| 11 | SGN274161015 | Pneumatique arrière | Disponible | Voir la pièce |

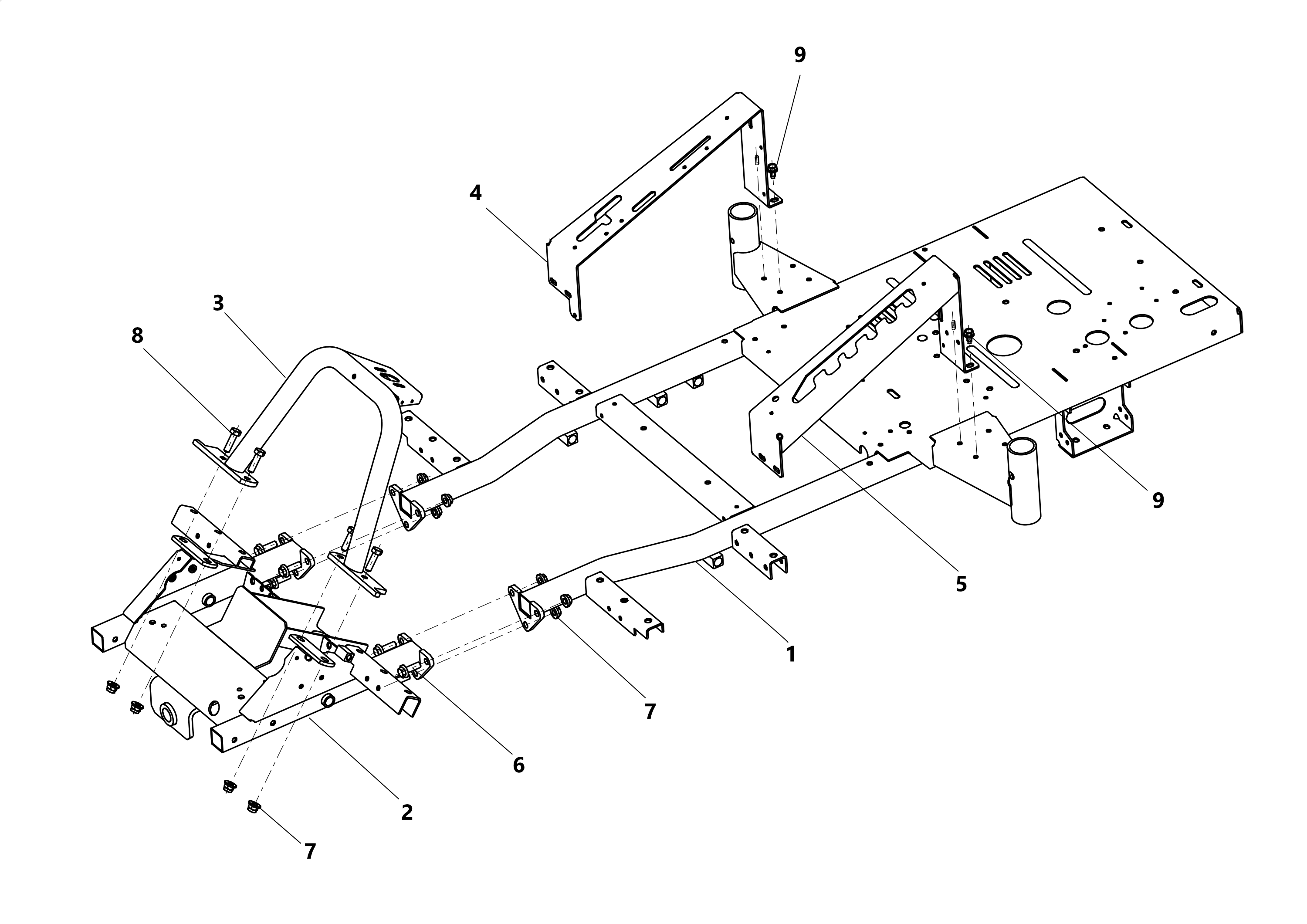

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532912472403R | Châssis arrière | Non reliée | |
| 2 | SGS532912472413R | Châssis avant | Non reliée | |
| 3 | SGS532915462353 | Châssis | Non reliée | |
| 4 | SGS532013422613R | Support | Non reliée | |
| 5 | SGS532013422623R | Support | Non reliée | |
| 6 | SGN309578574R | Vis | Non reliée | |
| 7 | SGN311129516 | Ecrou | Disponible | Voir la pièce |
| 7 | SGN311129516 | Ecrou | Disponible | Voir la pièce |
| 8 | SGN309503523 | Vis | Disponible | Voir la pièce |
| 9 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 9 | SGN309578520 | Screw | Disponible | Voir la pièce |

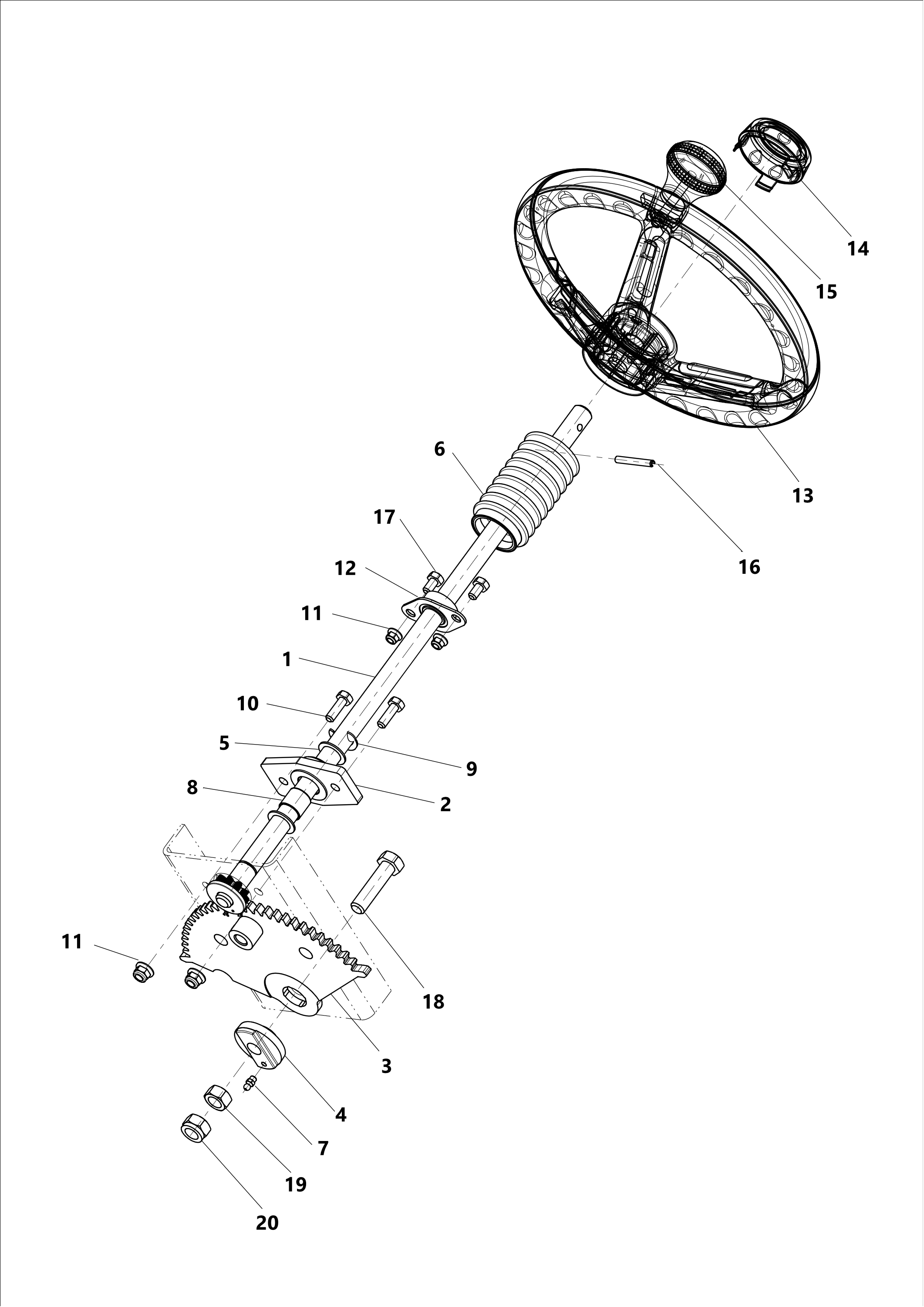

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532938252023R | Pignon | Non reliée | |
| 2 | SGS532038522063R | Support du colonne | Non reliée | |
| 3 | SGS532933322023R | Segment | Non reliée | |
| 4 | SGS532080272053 | Camme | Disponible | Voir la pièce |
| 5 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 6 | SGS532096263753 | Couvercle | Disponible | Voir la pièce |
| 7 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 8 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 9 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 10 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 11 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 11 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 12 | SGN000324001 | Roulement | Disponible | Voir la pièce |
| 13 | SGN443821008 | Volant | Disponible | Voir la pièce |
| 14 | SGN532151106 | Couvercle | Disponible | Voir la pièce |
| 15 | SGN443821010 | Pommeau | Disponible | Voir la pièce |
| 16 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 17 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 18 | SGN309501068R | Vis | Non reliée | |
| 19 | SGN311150513 | Ecrou | Disponible | Voir la pièce |
| 20 | SGN311129528 | Ecrou | Disponible | Voir la pièce |

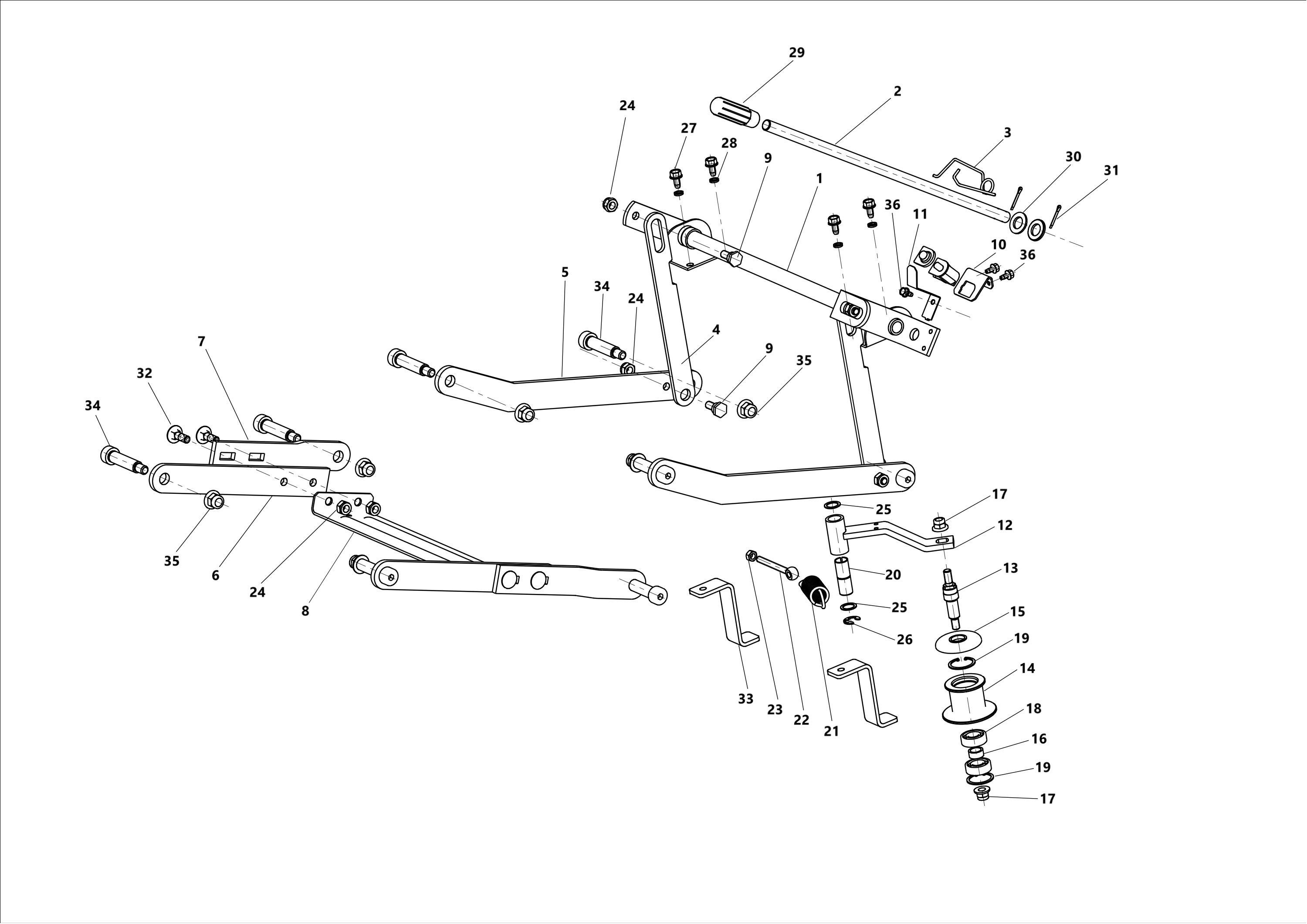

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532980702013R | Commande de coupe | Non reliée | |
| 2 | SGS532080112443 | Tige | Disponible | Voir la pièce |
| 3 | SGN315231222 | Ressort | Disponible | Voir la pièce |
| 4 | SGS532080312043R | Tige | Non reliée | |
| 5 | SGS532080362033R | Bras | Non reliée | |
| 6 | SGS532080362013R | Bras | Non reliée | |
| 7 | SGS532080362023R | Bras | Non reliée | |
| 8 | SGS532080502063R | Support | Non reliée | |
| 9 | SGS532090162163R | Vis | Non reliée | |
| 9 | SGS532090162163R | Vis | Non reliée | |
| 10 | SGS532013412723R | Porte-interrupteur | Non reliée | |
| 11 | SGS532097402313R | Etrier | Non reliée | |
| 12 | SGS532913463513R | Axe de poulie | Non reliée | |
| 13 | SGS532038128423 | Arbre | Disponible | Voir la pièce |
| 14 | SGS532033232383 | Poulie | Disponible | Voir la pièce |
| 15 | SGN321841075 | Couvercle | Disponible | Voir la pièce |
| 16 | SGS532195203393 | Bague | Disponible | Voir la pièce |
| 17 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN324162097 | Roulement | Disponible | Voir la pièce |
| 19 | SGN311733075 | Bague | Disponible | Voir la pièce |
| 19 | SGN311733075 | Bague | Disponible | Voir la pièce |
| 20 | SGN323721006 | Bague | Disponible | Voir la pièce |
| 21 | SGN315231228 | Ressort | Disponible | Voir la pièce |
| 22 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 23 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 25 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 26 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 27 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 28 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 29 | SGN532150425 | Poignee | Disponible | Voir la pièce |
| 30 | SG311210507 | Rondelle | Disponible | Voir la pièce |
| 31 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 32 | SGN309019505R | Vis | Non reliée | |
| 33 | SGS532013412803R | Etrier | Non reliée | |
| 34 | SGN309578539 | Vis | Disponible | Voir la pièce |
| 34 | SGN309578539 | Vis | Disponible | Voir la pièce |
| 35 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
| 35 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
| 36 | SGN309578546 | Vis | Disponible | Voir la pièce |
| 36 | SGN309578546 | Vis | Disponible | Voir la pièce |

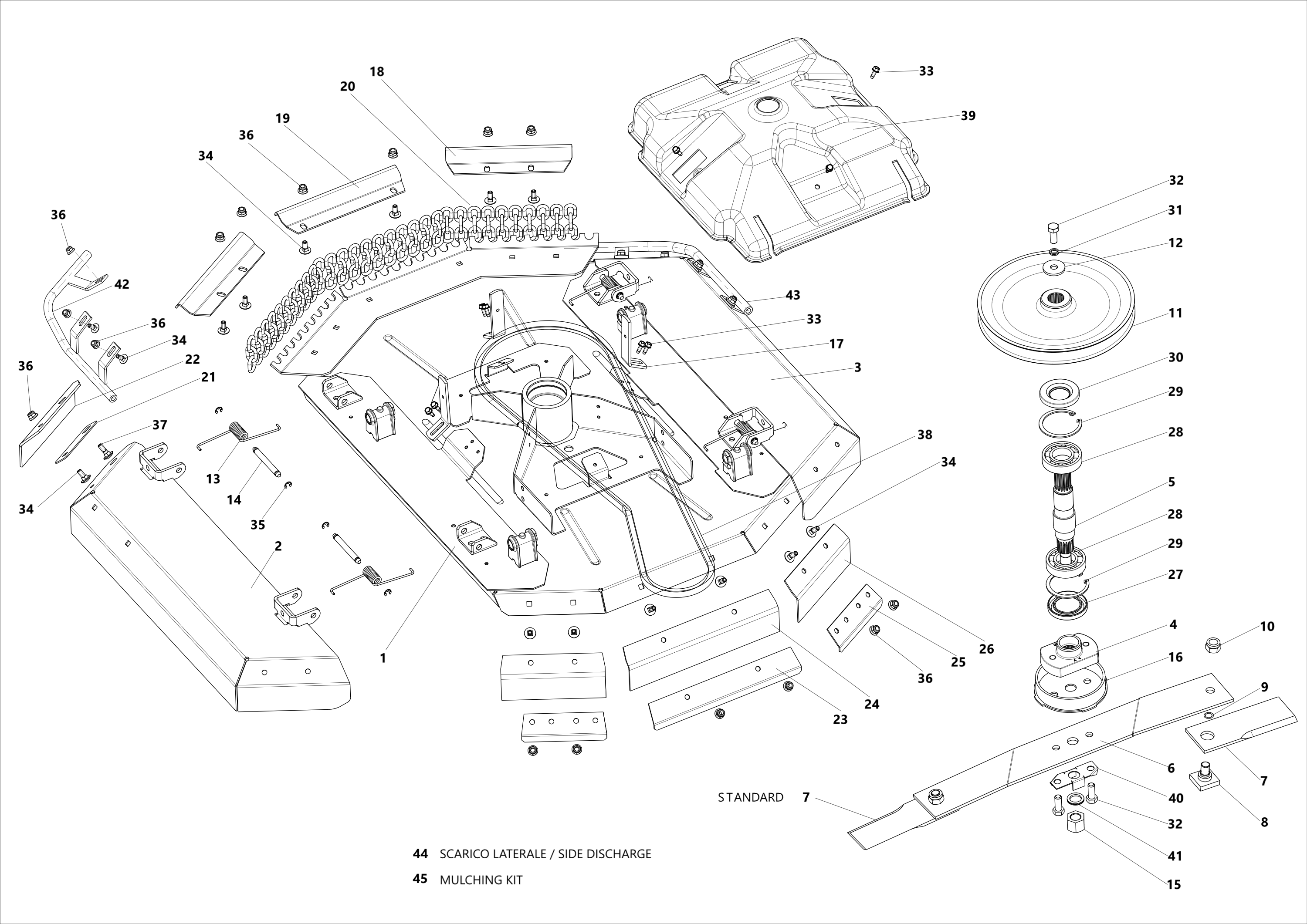

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472303R | Couvercle | Non reliée | |
| 2 | SGS532985423883 | Couverture | Disponible | Voir la pièce |
| 3 | SGS532985423893 | Couverture | Disponible | Voir la pièce |
| 4 | SGS532098212023 | Flasque | Disponible | Voir la pièce |
| 5 | SGS532038152193 | Arbre | Disponible | Voir la pièce |
| 6 | 68000009 | Support et lames compl. | Disponible | Voir la pièce |
| 7 | SGS532950602033R | Kit lames | Non reliée | |
| 7 | SGS532950602033R | Kit lames | Non reliée | |
| 8 | SGS532090162123R | Vis | Non reliée | |
| 9 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 10 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 11 | SGS532033252233R | Poulie | Non reliée | |
| 12 | SG532092207873 | Rondelle | Non reliée | |
| 13 | SGN315231221 | Ressort | Disponible | Voir la pièce |
| 14 | SGS532093117613 | Pivot | Disponible | Voir la pièce |
| 15 | SGN532150440 | Ecrou | Disponible | Voir la pièce |
| 16 | SGS532939352023 | Couvercle | Disponible | Voir la pièce |
| 17 | SGS532014409283 | Limiteur | Disponible | Voir la pièce |
| 18 | SGS532113415743 | Protection | Disponible | Voir la pièce |
| 19 | SGS532113415403 | Support | Disponible | Voir la pièce |
| 20 | SGN318112030 | Chaine | Disponible | Voir la pièce |
| 21 | SGS532113408393 | Protection | Disponible | Voir la pièce |
| 22 | SGN273192050 | Protection | Disponible | Voir la pièce |
| 23 | SGS532113408383 | Protection | Disponible | Voir la pièce |
| 24 | SGN273192051 | Protection | Disponible | Voir la pièce |
| 25 | SGS532113408373 | Protection | Disponible | Voir la pièce |
| 26 | SGN273192052 | Protection | Disponible | Voir la pièce |
| 27 | SGN273521180 | Joint | Disponible | Voir la pièce |
| 28 | SGN324162095 | Roulement | Disponible | Voir la pièce |
| 28 | SGN324162095 | Roulement | Disponible | Voir la pièce |
| 29 | SGN311733093 | Bague | Disponible | Voir la pièce |
| 29 | SGN311733093 | Bague | Disponible | Voir la pièce |
| 30 | SGN273521179 | Joint | Disponible | Voir la pièce |
| 31 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 32 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 32 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 33 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 33 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 34 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 34 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 34 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 34 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 35 | SGN311732002 | Bague | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 37 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 38 | SGN272731213 | Courroie | Disponible | Voir la pièce |
| 39 | SGN532151226 | Couvercle | Disponible | Voir la pièce |
| 40 | SGS532092304123 | Support | Disponible | Voir la pièce |
| 41 | SGN311219514 | Rondelle | Disponible | Voir la pièce |
| 42 | SGS532913452333R | Securite | Non reliée | |
| 43 | SGS532913452343R | Securite | Non reliée | |
| 44 | SGS532986019003R | Kit d | Non reliée | |
| 45 | SGS532986016953R | Lame mulching | Non reliée |

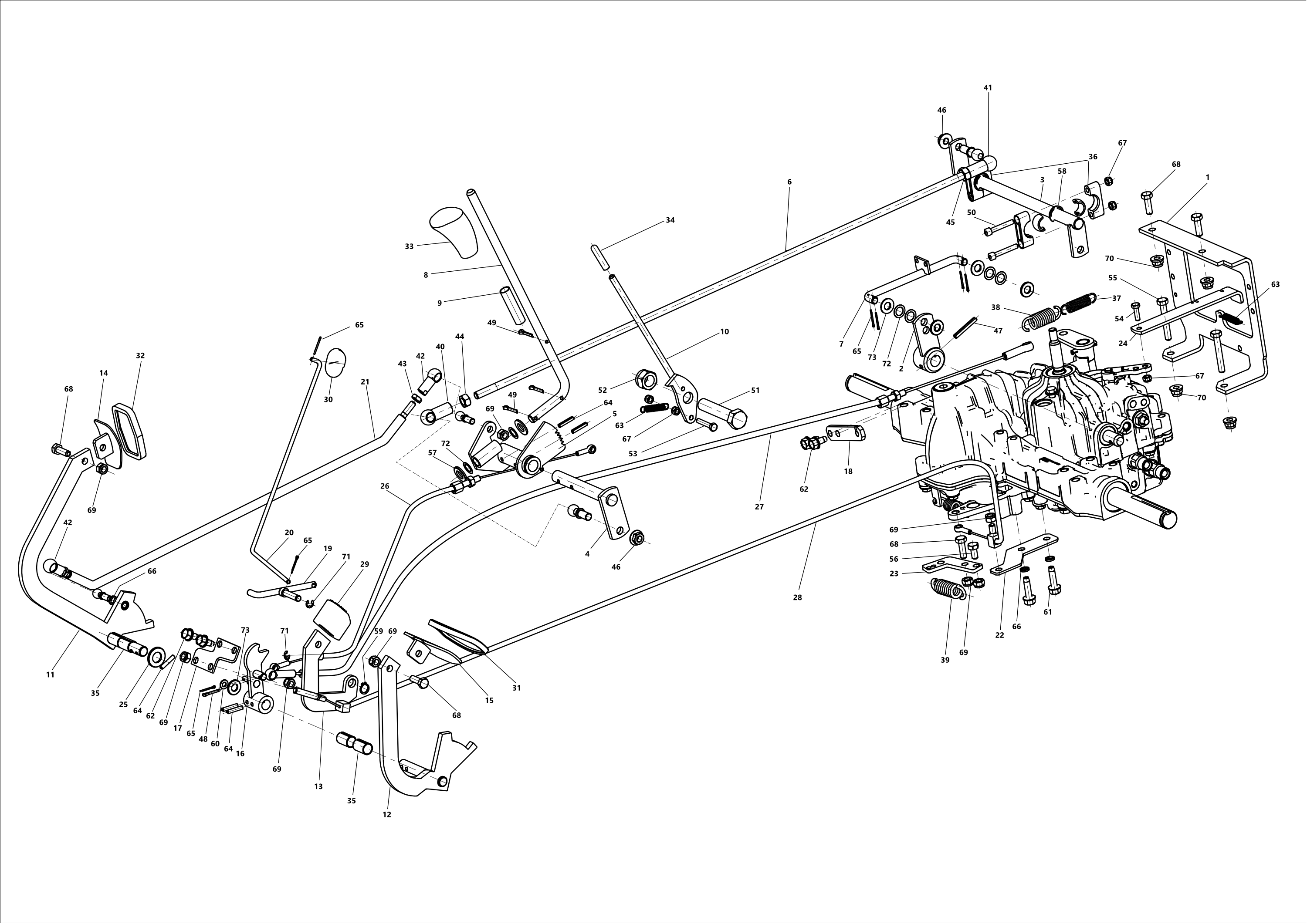

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532013412093 | Support | Non reliée | |
| 2 | SGS532929462053 | Levier complet | Disponible | Voir la pièce |
| 3 | SGS532929362073 | Levier de commande | Disponible | Voir la pièce |
| 4 | SGS532993362823 | Levier | Non reliée | |
| 5 | SGS532929462033R | Moyeu | Non reliée | |
| 6 | SGN532151954R | Entretoise | Non reliée | |
| 6 | SGN532151954R | Entretoise | Non reliée | |
| 7 | SGS532929362103 | Trasmission rod | Disponible | Voir la pièce |
| 8 | SGS532080403003 | Levier de commande | Disponible | Voir la pièce |
| 9 | SGS532094202293R | Protection | Non reliée | |
| 10 | SGS532929362113R | Levier de commande | Non reliée | |
| 11 | SGS532980462533R | Bras | Non reliée | |
| 12 | SGS532980462543R | Bras frein | Non reliée | |
| 13 | SGS532080402143R | Bras | Non reliée | |
| 14 | SGS532980462553R | Pedale | Non reliée | |
| 15 | SGS532980462503 | Pedale | Disponible | Voir la pièce |
| 16 | SGS532980462563R | Accul | Non reliée | |
| 17 | SGS532013412743R | Support | Non reliée | |
| 18 | SGS532013303063R | Support | Non reliée | |
| 19 | SGS532980462573R | Tige de frein | Non reliée | |
| 20 | SGN532151941R | Entretoise | Non reliée | |
| 21 | SGN532151955R | Entretoise | Non reliée | |
| 22 | SGS532013309583 | Guide | Disponible | Voir la pièce |
| 23 | SGS532080302833R | Pied | Non reliée | |
| 24 | SG532080402913 | Entretoise | Disponible | Voir la pièce |
| 25 | SG311210511 | Rondelle | Disponible | Voir la pièce |
| 26 | SGN443900167R | Cable | Non reliée | |
| 27 | SGN443900168R | Câble frein | Non reliée | |
| 28 | SGN443900169R | Cable | Non reliée | |
| 29 | SGN273151013 | Couvercle | Disponible | Voir la pièce |
| 30 | SGN532151940R | Poignee | Non reliée | |
| 31 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 32 | SGN273151011 | Couverture | Disponible | Voir la pièce |
| 33 | SGN532150341 | Poignee | Disponible | Voir la pièce |
| 34 | SGN532151939R | Pommeau | Non reliée | |
| 35 | SGN323721011 | Bague | Disponible | Voir la pièce |
| 35 | SGN323721011 | Bague | Disponible | Voir la pièce |
| 36 | SGN324196025 | Roulement | Disponible | Voir la pièce |
| 37 | SGN315231042 | Ressort | Disponible | Voir la pièce |
| 38 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 39 | SGN315231239 | Ressort | Disponible | Voir la pièce |
| 40 | SGN442073021 | Connection | Disponible | Voir la pièce |
| 41 | SGN442073015 | Joint | Non reliée | |
| 42 | SGN442073023 | Angulaire | Disponible | Voir la pièce |
| 42 | SGN442073023 | Angulaire | Disponible | Voir la pièce |
| 43 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 44 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 45 | SGN311150514 | Ecrou | Disponible | Voir la pièce |
| 46 | SGN311129516 | Ecrou | Disponible | Voir la pièce |
| 46 | SGN311129516 | Ecrou | Disponible | Voir la pièce |
| 47 | SGN315238049 | Ressort | Disponible | Voir la pièce |
| 48 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 49 | SGN311338502R | Pivot | Non reliée | |
| 49 | SGN311338502R | Pivot | Non reliée | |
| 50 | SGN309543526 | Vis | Disponible | Voir la pièce |
| 51 | SGN309503040R | Vis | Non reliée | |
| 52 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 53 | SGN309203559 | Vis | Disponible | Voir la pièce |
| 54 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 55 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 56 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 57 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 58 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 59 | SGN311733002R | Circlip | Non reliée | |
| 60 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 61 | SGN309578518 | Vis | Disponible | Voir la pièce |
| 62 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 62 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 63 | SGN315231224 | Ressort | Disponible | Voir la pièce |
| 63 | SGN315231224 | Ressort | Disponible | Voir la pièce |
| 64 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 64 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 64 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 65 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 65 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 65 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 65 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 66 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 66 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 67 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 67 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 67 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 68 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 68 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 68 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 68 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 69 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 69 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 69 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 69 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 69 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 69 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 69 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 70 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 70 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 71 | SGN311732007 | Bague de protection | Disponible | Voir la pièce |
| 71 | SGN311732007 | Bague de protection | Disponible | Voir la pièce |
| 72 | SGN311219499 | Rondelle | Disponible | Voir la pièce |
| 72 | SGN311219499 | Rondelle | Disponible | Voir la pièce |
| 73 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 73 | SGN311210504 | Rondelle | Disponible | Voir la pièce |

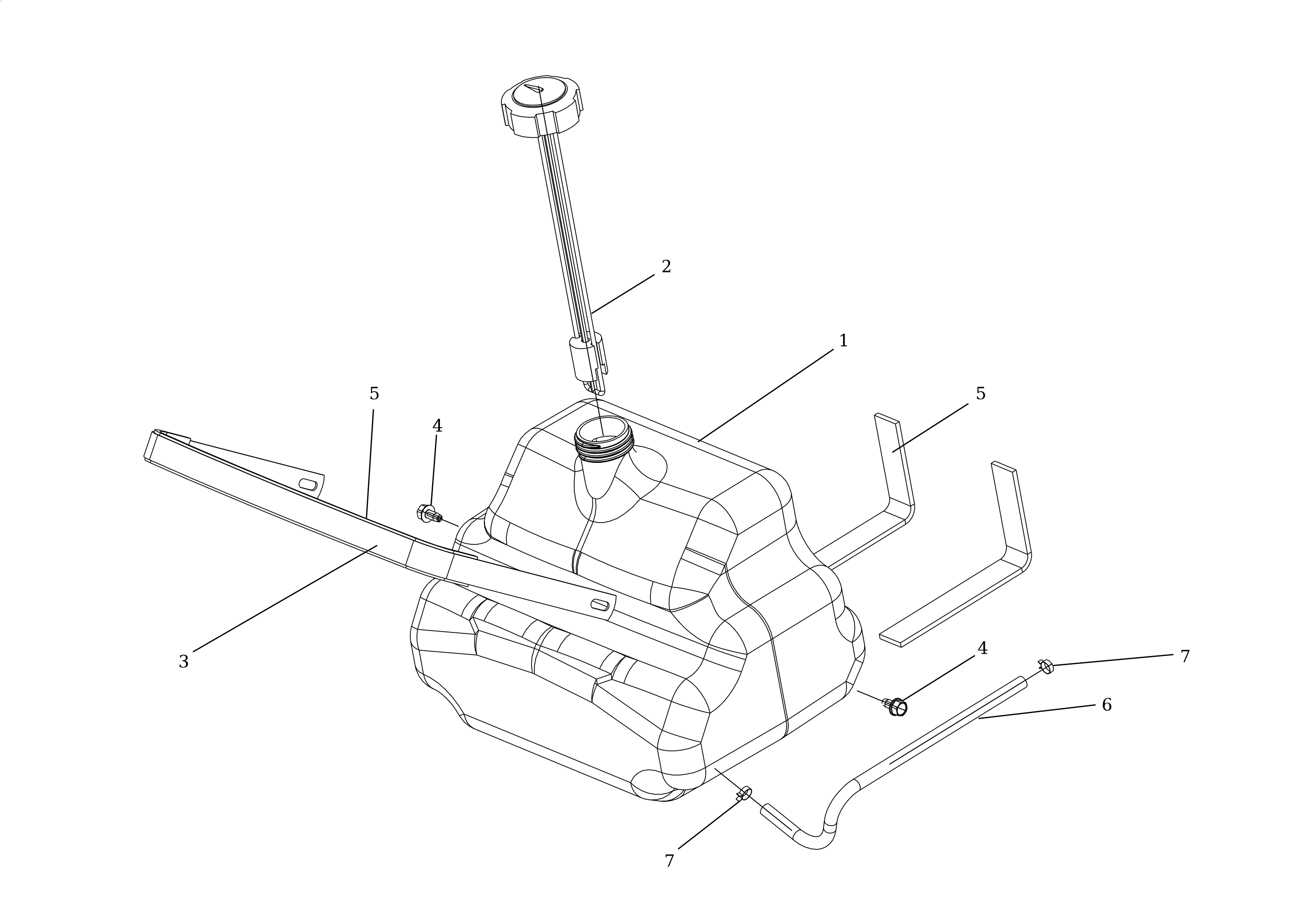

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130029 | Reservoir | Disponible | Voir la pièce |
| 2 | SGN532151566 | Bouchon | Disponible | Voir la pièce |
| 3 | SGS532013412123 | Etrier | Disponible | Voir la pièce |
| 4 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 4 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 5 | SGS532986018133R | Support en caoutchouc | Non reliée | |
| 5 | SGS532986018133R | Support en caoutchouc | Non reliée | |
| 6 | SGS532986018613R | Conduite combustible | Non reliée | |
| 7 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 7 | SGN000532058 | Agrafe | Disponible | Voir la pièce |

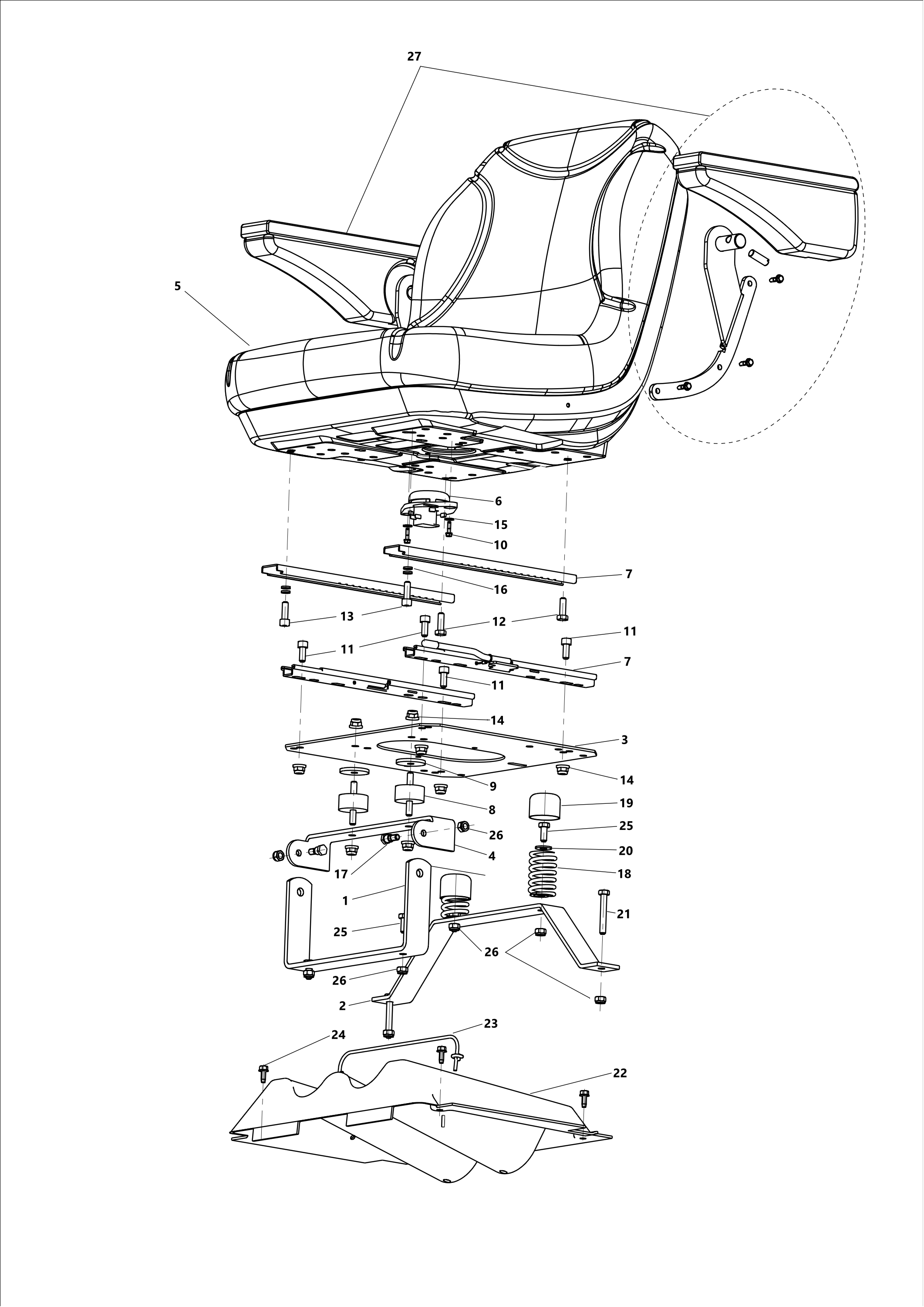

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532013412693R | Support siege | Non reliée | |
| 2 | SGS532013422653R | Support ressort | Non reliée | |
| 3 | SGS532018472773R | Plaquette | Non reliée | |
| 4 | SGS532013412703R | Support | Non reliée | |
| 5 | SGN532151986R | Siege | Non reliée | |
| 6 | SGN345359005 | Micro-interrupteur | Disponible | Voir la pièce |
| 7 | SG532150562 | Mecanisme | Disponible | Voir la pièce |
| 8 | SGN273192071R | Silencieux | Non reliée | |
| 9 | SG532092207933 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN309315015 | Vis | Disponible | Voir la pièce |
| 11 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 11 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 11 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 12 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 13 | SGN309543017 | Vis | Non reliée | |
| 14 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 14 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 15 | SGN311212515 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 17 | SG532150462 | Vis | Disponible | Voir la pièce |
| 18 | SGN315231262 | Ressort | Disponible | Voir la pièce |
| 19 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 20 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 21 | SGN309019533R | Vis | Non reliée | |
| 22 | SGN532151938R | Porte-objet | Non reliée | |
| 23 | SGS532986024123R | Corde | Non reliée | |
| 24 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 25 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 25 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 26 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 26 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 26 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 27 | SGN532151987R | Arm rest | Non reliée |

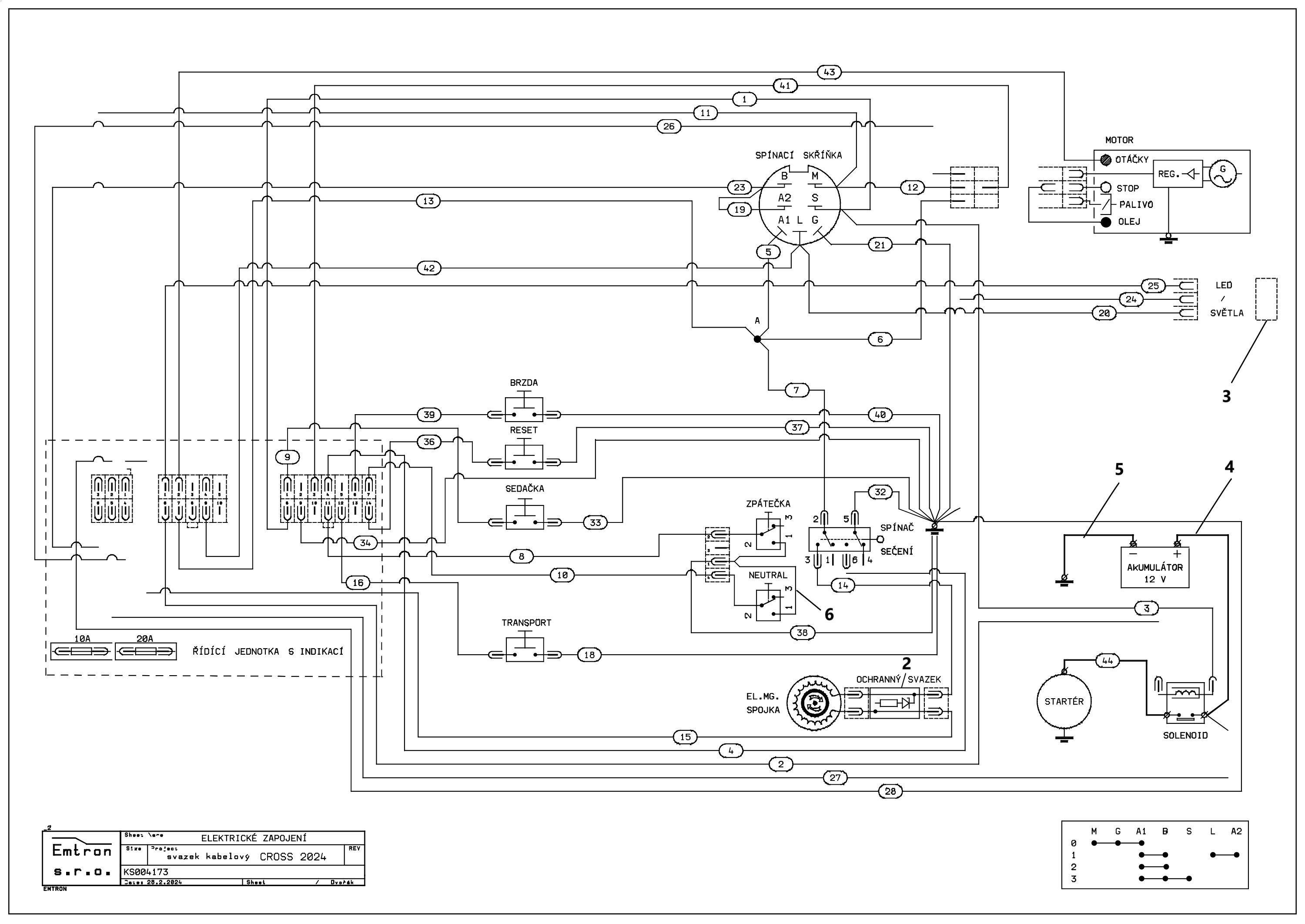

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 3 | SGN341271159 | Cable | Disponible | Voir la pièce |
| 4 | SGN341271059 | Conducteur | Disponible | Voir la pièce |
| 5 | SGN341271057 | Conducteur | Disponible | Voir la pièce |
| 6 | SGN341271193 | Cable | Disponible | Voir la pièce |

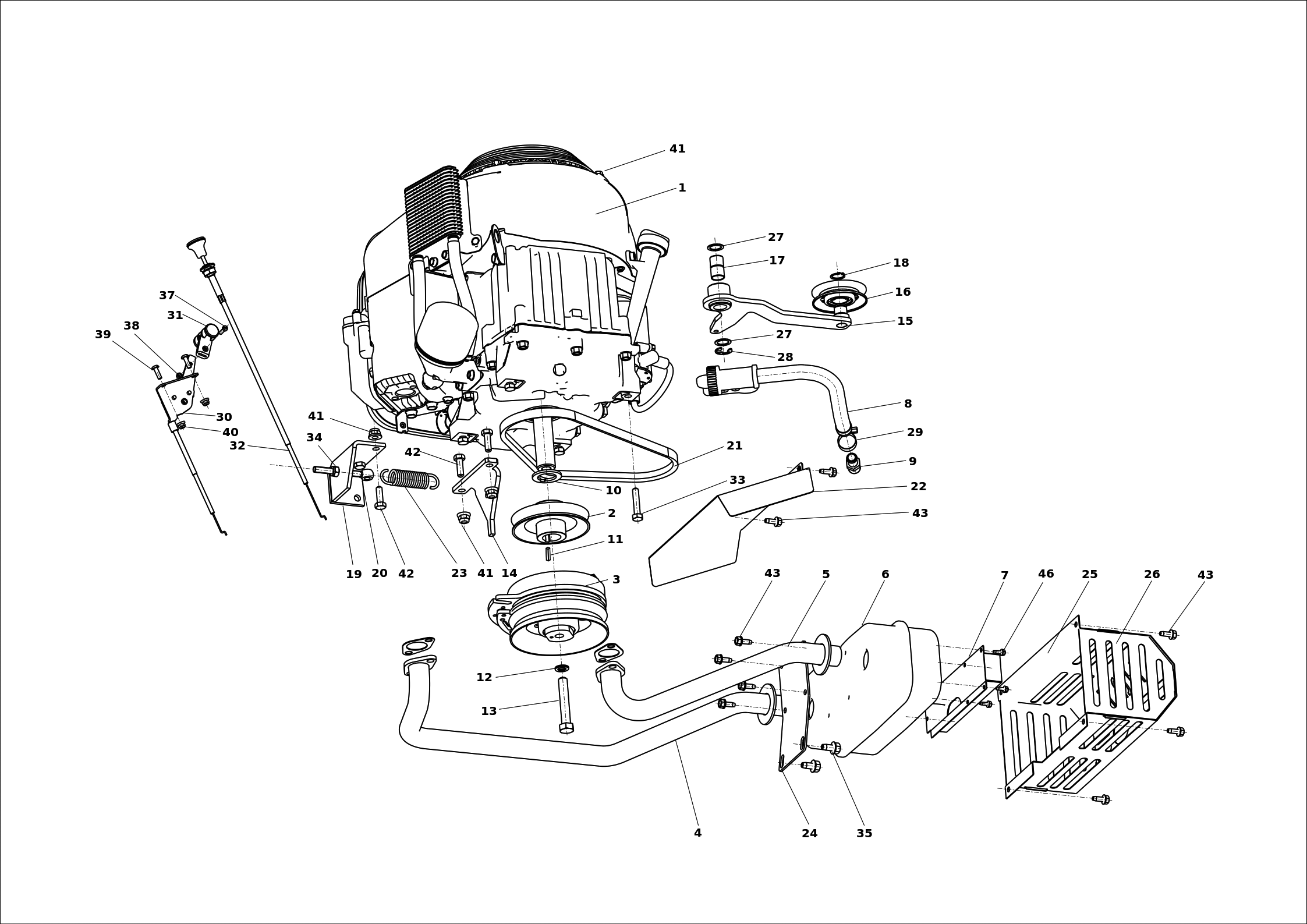

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGN532151100 | Pulley (engine) | Disponible | Voir la pièce |
| 3 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 4 | SGS532927442723R | Pot dechappement dx | Non reliée | |
| 5 | SGS532927442733R | Pot dechappement sx | Non reliée | |
| 6 | SGS532927472183R | Muffler | Non reliée | |
| 7 | SGS532085422443R | Muffler cover | Non reliée | |
| 8 | SGN532151253 | Tuyau | Disponible | Voir la pièce |
| 9 | SGN532151254 | Réduction | Disponible | Voir la pièce |
| 10 | SGS532092208583 | Entretoise | Disponible | Voir la pièce |
| 11 | SGN311726101 | Key | Disponible | Voir la pièce |
| 12 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 13 | SGN309579506 | Vis | Disponible | Voir la pièce |
| 14 | SGS532013409173 | Arrêt d | Disponible | Voir la pièce |
| 15 | SGS532913463493R | Support | Non reliée | |
| 16 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 17 | SGN323721004 | Bushing | Disponible | Voir la pièce |
| 18 | SGN311733007 | Ring | Disponible | Voir la pièce |
| 19 | SGS532013402783R | Spring support | Non reliée | |
| 20 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 21 | SGN272731273R | Courroie | Non reliée | |
| 22 | SGS532085412263R | Protection | Non reliée | |
| 23 | SGN315231234 | Spring | Disponible | Voir la pièce |
| 24 | SGS532013402793R | Support | Non reliée | |
| 25 | SGS532085412193R | Couvercle | Non reliée | |
| 26 | SGS532085412213R | Grille | Non reliée | |
| 27 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 27 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 28 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 29 | SGN548241028 | Clip | Disponible | Voir la pièce |
| 30 | SGN000443001 | Levier | Disponible | Voir la pièce |
| 31 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 32 | SGN443612016 | Cable | Disponible | Voir la pièce |
| 33 | SG309503544 | Screw | Disponible | Voir la pièce |
| 34 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 35 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 37 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 38 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 39 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 40 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 41 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 42 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 42 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 43 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 43 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 43 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 46 | SGN309578507 | Pulley (engine) | Disponible | Voir la pièce |

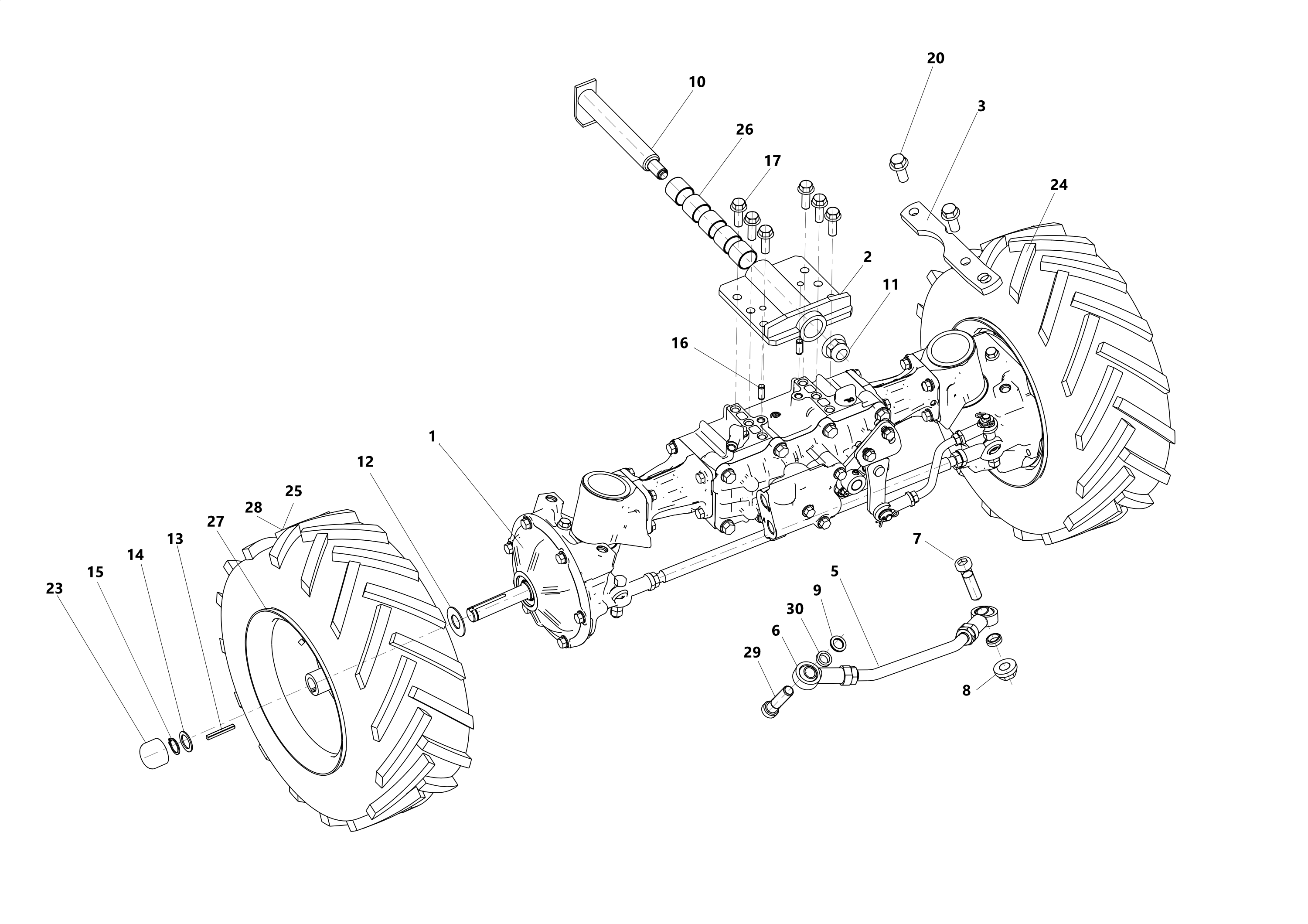

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532991057 | Assieu anterieur | Disponible | Voir la pièce |
| 2 | SGS532916262253 | Protection | Disponible | Voir la pièce |
| 3 | SGS532080422083 | Support | Non reliée | |
| 5 | SGS532080102033 | Entretoise | Disponible | Voir la pièce |
| 6 | SGN442073031 | Joint | Disponible | Voir la pièce |
| 7 | SGN311120542 | Ecrou | Disponible | Voir la pièce |
| 8 | SGN311129529 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN311219517 | Rondelle | Disponible | Voir la pièce |
| 10 | SGS532993122783 | Pivot | Disponible | Voir la pièce |
| 11 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 12 | SGS532192208673 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311726098 | Clavette | Non reliée | |
| 14 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 15 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 16 | SGN311515079 | Goupille | Disponible | Voir la pièce |
| 17 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 20 | SGN309578552 | Vis | Disponible | Voir la pièce |
| 23 | SG532150753 | Bol douille | Disponible | Voir la pièce |
| 24 | SGN532940177 | Roue avant | Disponible | Voir la pièce |
| 25 | SGN532940178 | Roue avant | Disponible | Voir la pièce |
| 26 | SGN323721015 | Roulement | Disponible | Voir la pièce |
| 27 | SGN325111027 | Jante | Disponible | Voir la pièce |
| 28 | SGN274161016 | Pneumatique | Disponible | Voir la pièce |
| 29 | SGS532190161013 | Vis | Disponible | Voir la pièce |
| 30 | SGS532095209013 | Entretoise | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

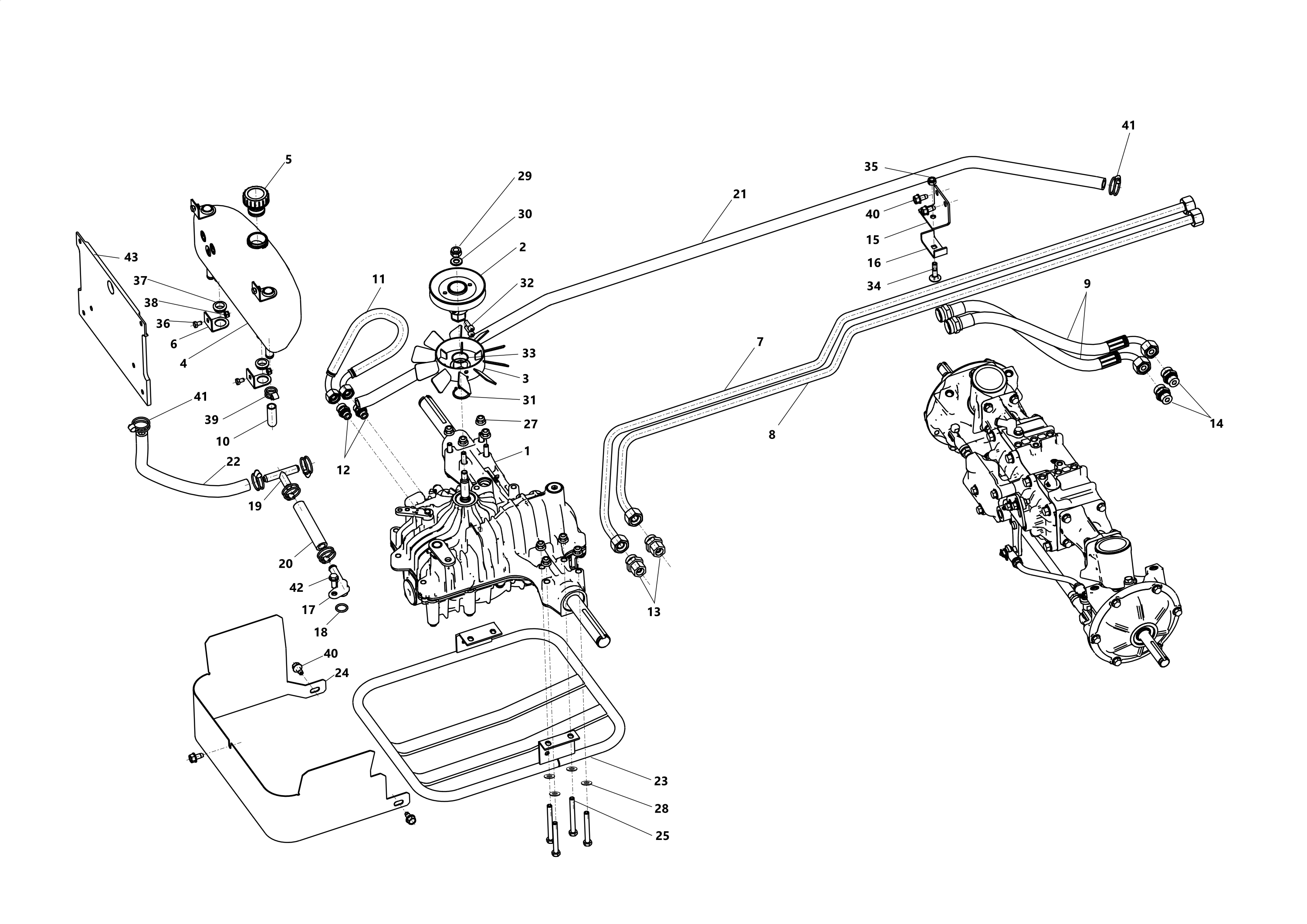

| 1 | SGN532991058R | Transmission | Non reliée | |
| 2 | SGS532933252873 | Poulie | Disponible | Voir la pièce |
| 3 | SGS532075412033 | Ventilateur | Disponible | Voir la pièce |
| 4 | SGN232130032R | Reservoir | Non reliée | |
| 5 | SGN321841113R | Bouchon | Non reliée | |
| 6 | SGS532013402833R | Support | Non reliée | |
| 7 | SGN532151949R | Tuyau | Non reliée | |
| 8 | SGN532151950R | Tuyau | Non reliée | |
| 9 | SGN336631138R | Tuyau | Non reliée | |
| 10 | SGN532151951R | Pommeau | Non reliée | |
| 11 | SGN336631108 | Tuyau flexible | Disponible | Voir la pièce |
| 12 | SGN336681015 | Tuyau | Disponible | Voir la pièce |
| 13 | SGN336681028R | Connection | Non reliée | |
| 14 | SG336681010 | Raccord | Disponible | Voir la pièce |
| 15 | SGS532013422673R | Support | Non reliée | |
| 16 | SGS532012402123R | Bande | Non reliée | |
| 17 | SGN203801047 | Tuyau | Disponible | Voir la pièce |
| 18 | SGN273111103 | Tuyau | Non reliée | |
| 19 | SGN532151101 | Connecteur | Disponible | Voir la pièce |
| 20 | SGS532082204213 | Tuyau flexible | Disponible | Voir la pièce |
| 21 | SGS532082204223 | Tuyau flexible | Disponible | Voir la pièce |
| 22 | SGS532082202103R | Tuyau | Non reliée | |
| 23 | SGS532913462033 | Châssis | Disponible | Voir la pièce |
| 24 | SGS532085412063 | Deflecteur | Disponible | Voir la pièce |
| 25 | SGN309201518 | Vis | Disponible | Voir la pièce |
| 27 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 28 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 29 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 30 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 31 | SG311733016 | Bague seeger | Non reliée | |
| 32 | SGN309503575 | Vis | Disponible | Voir la pièce |
| 33 | SGN273111060 | Bague | Disponible | Voir la pièce |
| 34 | SGN309019506R | Vis | Non reliée | |
| 35 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 36 | SG309203540 | Vis hex | Disponible | Voir la pièce |
| 37 | SGN532151952R | Manchon | Non reliée | |
| 38 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 39 | SGN548241026 | Collier | Disponible | Voir la pièce |
| 40 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 40 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 41 | SGN548241032R | Etau | Non reliée | |
| 41 | SGN548241032R | Etau | Non reliée | |
| 42 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 43 | SGN273222005R | Bride termique | Non reliée |

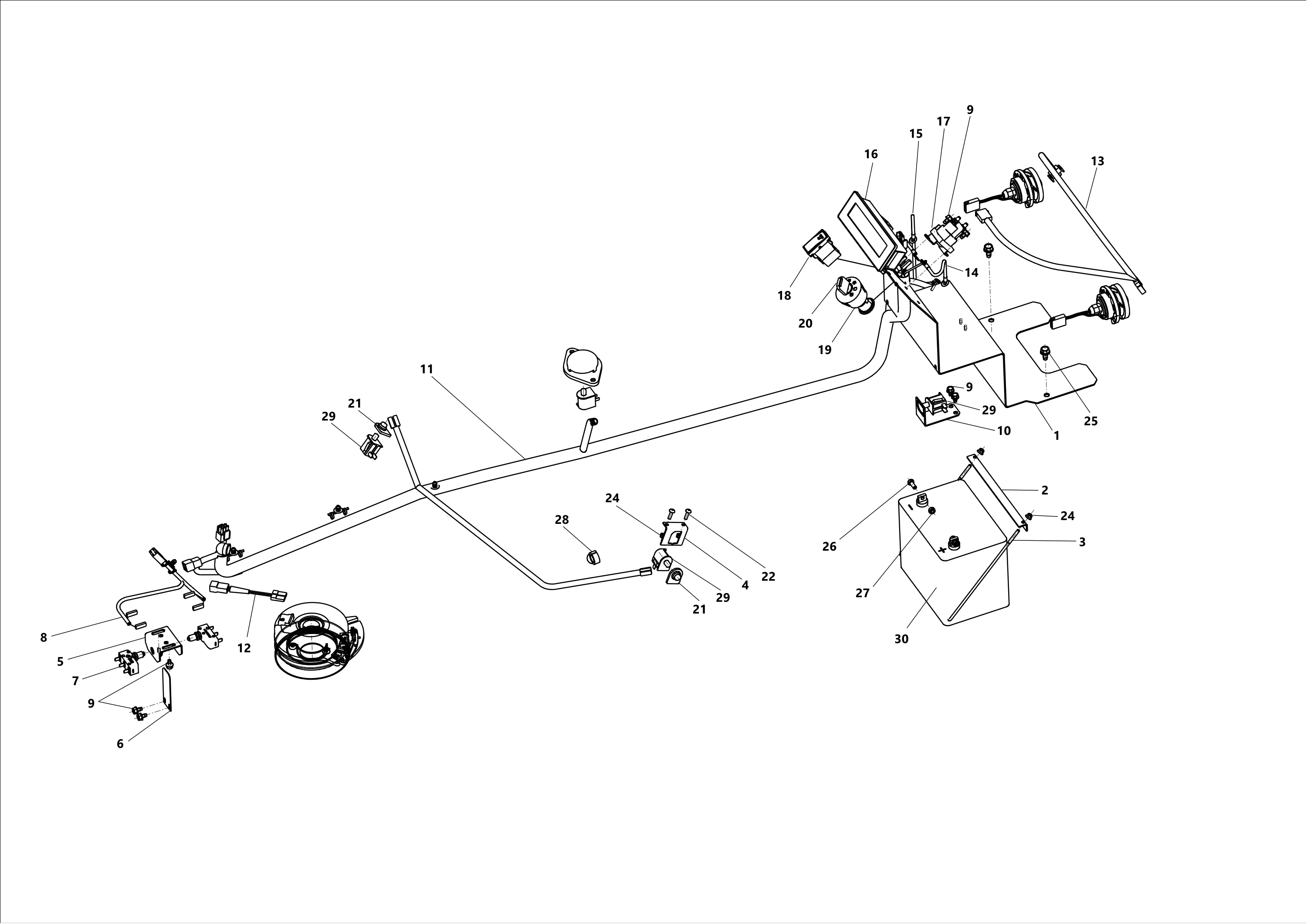

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532013422143 | Support | Disponible | Voir la pièce |
| 2 | SGS532113403243 | Support | Disponible | Voir la pièce |
| 3 | SGN532150464 | Cable | Disponible | Voir la pièce |
| 4 | SGS532013412753R | Porte-interrupteur | Non reliée | |
| 5 | SGS532014402183 | Support | Disponible | Voir la pièce |
| 6 | SGS532097412093 | Ressort | Disponible | Voir la pièce |
| 7 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 8 | SGN341271193 | Cable | Disponible | Voir la pièce |
| 9 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 9 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 9 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 10 | SGS532013412793R | Porte-interrupteur | Non reliée | |
| 11 | SGN341271258R | Cablage | Non reliée | |
| 12 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 13 | SGN341271159 | Cable | Disponible | Voir la pièce |
| 14 | SGN341271059 | Conducteur | Disponible | Voir la pièce |
| 15 | SGN341271057 | Conducteur | Disponible | Voir la pièce |
| 16 | SGN443433017R | Display | Non reliée | |
| 17 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 18 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 19 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 20 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 21 | SGN532151567 | Bouchon | Disponible | Voir la pièce |
| 21 | SGN532151567 | Bouchon | Disponible | Voir la pièce |
| 22 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 24 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 24 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 25 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 26 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 27 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 28 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 29 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 29 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 29 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 30 | SGN346211009R | Batterie | Non reliée |

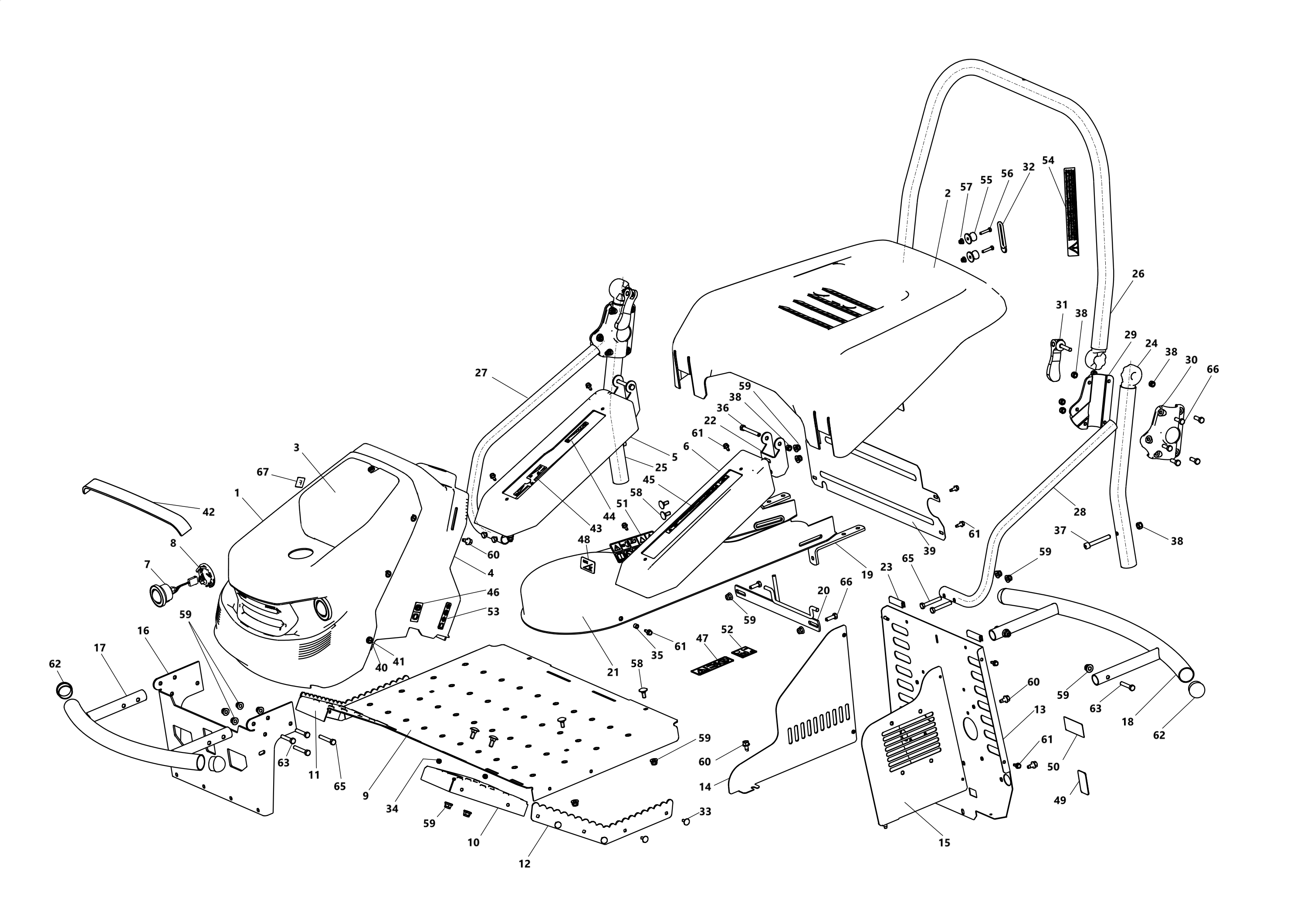

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151976R | Capot (orange) | Non reliée | |
| 2 | SGN532151977R | Capot arrière (orange) | Non reliée | |
| 3 | SGN532151980R | Couvercle (orange) | Non reliée | |
| 4 | SGN532151945R | Tableau de bord | Non reliée | |
| 5 | SGN532151982R | Aile dx | Non reliée | |
| 6 | SGN532151983R | Aile sx | Non reliée | |
| 7 | SGN341271220R | Ampoule | Non reliée | |
| 8 | SGN341271221R | Bague | Non reliée | |
| 9 | SGS532012402183R | Plancher | Non reliée | |
| 10 | SGS532012402193R | Plancher sx | Non reliée | |
| 11 | SGS532012402203R | Plancher dx | Non reliée | |
| 12 | SGS532012402213R | Support | Non reliée | |
| 13 | SGS532085412223R | Couvercle | Non reliée | |
| 14 | SGS532085412233R | Couvercle dx | Non reliée | |
| 15 | SGS532085412243R | Couvercle sx | Non reliée | |
| 16 | SGS532085412253R | Protection | Non reliée | |
| 17 | SGS532918462423R | Pare-chocs | Non reliée | |
| 18 | SGS532918462403R | Pare-chocs | Non reliée | |
| 19 | SGS532092402043R | Support | Non reliée | |
| 20 | SGS532913362023 | Support | Disponible | Voir la pièce |
| 21 | SGN532151447 | Capot courroie | Disponible | Voir la pièce |
| 22 | SGS532014342103R | Charniere | Non reliée | |
| 23 | SGS532986023763R | Joint | Non reliée | |
| 24 | SGS532985423833 | Châssis | Disponible | Voir la pièce |
| 25 | SGS532985423843 | Châssis | Disponible | Voir la pièce |
| 26 | SGS532985422353R | Châssis | Non reliée | |
| 27 | SGS532013425593 | Poignee | Disponible | Voir la pièce |
| 28 | SGS532013425603 | Poignee | Disponible | Voir la pièce |
| 29 | SGN532151104 | Raccord | Disponible | Voir la pièce |
| 30 | SGN532151105 | Raccord | Disponible | Voir la pièce |
| 31 | SGN532151706R | Poignee | Non reliée | |
| 32 | SGN273192080R | Tendeur | Non reliée | |
| 33 | SGN309019507 | Vis | Disponible | Voir la pièce |
| 34 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 35 | SGN532151443 | Entretoise | Disponible | Voir la pièce |
| 36 | SGN309501537R | Vis | Non reliée | |
| 37 | SGN309543010 | Vis | Disponible | Voir la pièce |
| 38 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 38 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 38 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 38 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 39 | SGS532085402243R | Plaquette | Non reliée | |
| 40 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 41 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 42 | SGS532986018133R | Support en caoutchouc | Non reliée | |
| 43 | - | N | Non reliée | |
| 44 | - | N | Non reliée | |
| 45 | - | N | Non reliée | |
| 46 | SGN283292302 | Etiquette | Disponible | Voir la pièce |
| 47 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 48 | SGN283293093 | Etiquette | Disponible | Voir la pièce |
| 49 | SGN283292414 | Etiquette | Disponible | Voir la pièce |
| 50 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 51 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 52 | SGN283292437 | Etiquette | Disponible | Voir la pièce |
| 53 | SGN283293164 | Etiquette | Disponible | Voir la pièce |
| 54 | SGN283293692R | Etiquette | Non reliée | |
| 55 | SGN532151498R | Pommeau | Non reliée | |
| 56 | SGN309543513R | Vis | Non reliée | |
| 57 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 58 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 58 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 59 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 59 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 59 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 59 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 59 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 59 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 59 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 60 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 60 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 60 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 61 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 61 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 61 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 61 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 62 | SGN321841087 | Bouchon | Disponible | Voir la pièce |
| 62 | SGN321841087 | Bouchon | Disponible | Voir la pièce |
| 63 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 63 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 65 | SGN309019533R | Vis | Non reliée | |
| 65 | SGN309019533R | Vis | Non reliée | |
| 66 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 66 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 67 | - | N | Non reliée |
