Vue Éclatée HCI 560
Retrouvez les pièces détachées, références et repères disponibles pour HCI 560.

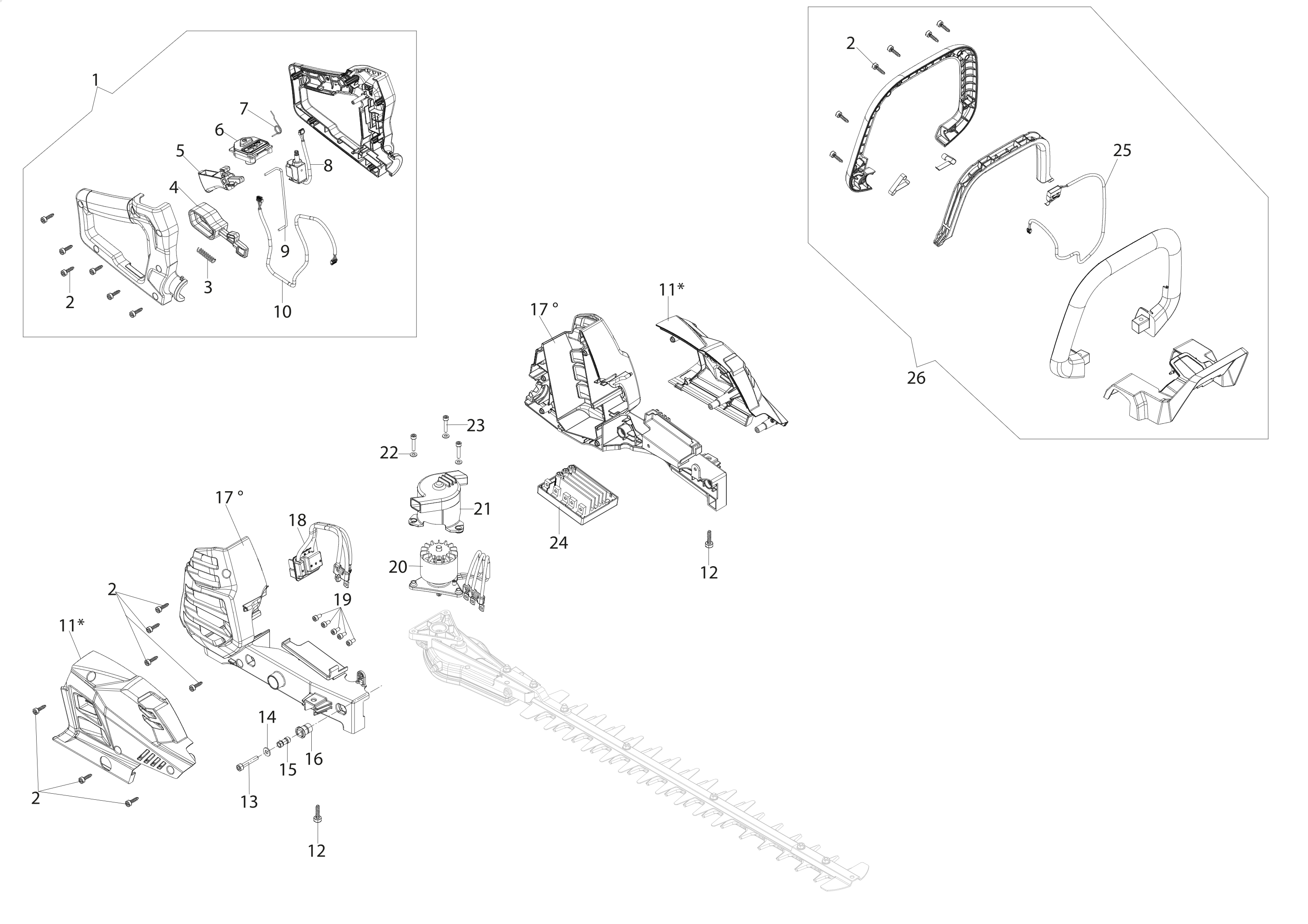

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54372001R | Poignee complete | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 3 | 54370015R | Ressort | Disponible | Voir la pièce |
| 4 | 54370013R | Levier | Disponible | Voir la pièce |
| 5 | 54370011R | Levier accelerateur | Disponible | Voir la pièce |
| 6 | 49040101AR | Display | Disponible | Voir la pièce |
| 7 | 54050076R | Ressort | Disponible | Voir la pièce |
| 8 | 54370022R | Commutateur d | Disponible | Voir la pièce |
| 9 | 54370016R | Tige | Disponible | Voir la pièce |
| 10 | 54370024R | Câble (diplsay) | Disponible | Voir la pièce |
| 11 | 54370062 | Cover | Disponible | Voir la pièce |
| 11 | 54370062 | Cover | Disponible | Voir la pièce |
| 12 | 3893060R | Vis | Disponible | Voir la pièce |
| 12 | 3893060R | Vis | Disponible | Voir la pièce |
| 13 | 3801016R | Vis | Disponible | Voir la pièce |
| 14 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 15 | 56510078AR | Entretoise | Disponible | Voir la pièce |
| 16 | 56510077R | Amortisseur | Disponible | Voir la pièce |
| 17 | 54370064 | Demi-coquille | Disponible | Voir la pièce |
| 17 | 54370064 | Demi-coquille | Disponible | Voir la pièce |
| 18 | 54370021R | Connecteur de batterie | Disponible | Voir la pièce |
| 19 | 300000058R | Vis | Disponible | Voir la pièce |
| 20 | 54370018R | Moteur électrique | Disponible | Voir la pièce |
| 21 | 54370020R | Guidage d | Disponible | Voir la pièce |
| 22 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 23 | 3801007R | Vis | Disponible | Voir la pièce |
| 24 | 54370065R | Carte Mère | Disponible | Voir la pièce |
| 25 | 54370023R | Microswitch avec câblage | Disponible | Voir la pièce |
| 26 | 54372002R | Poignee | Disponible | Voir la pièce |

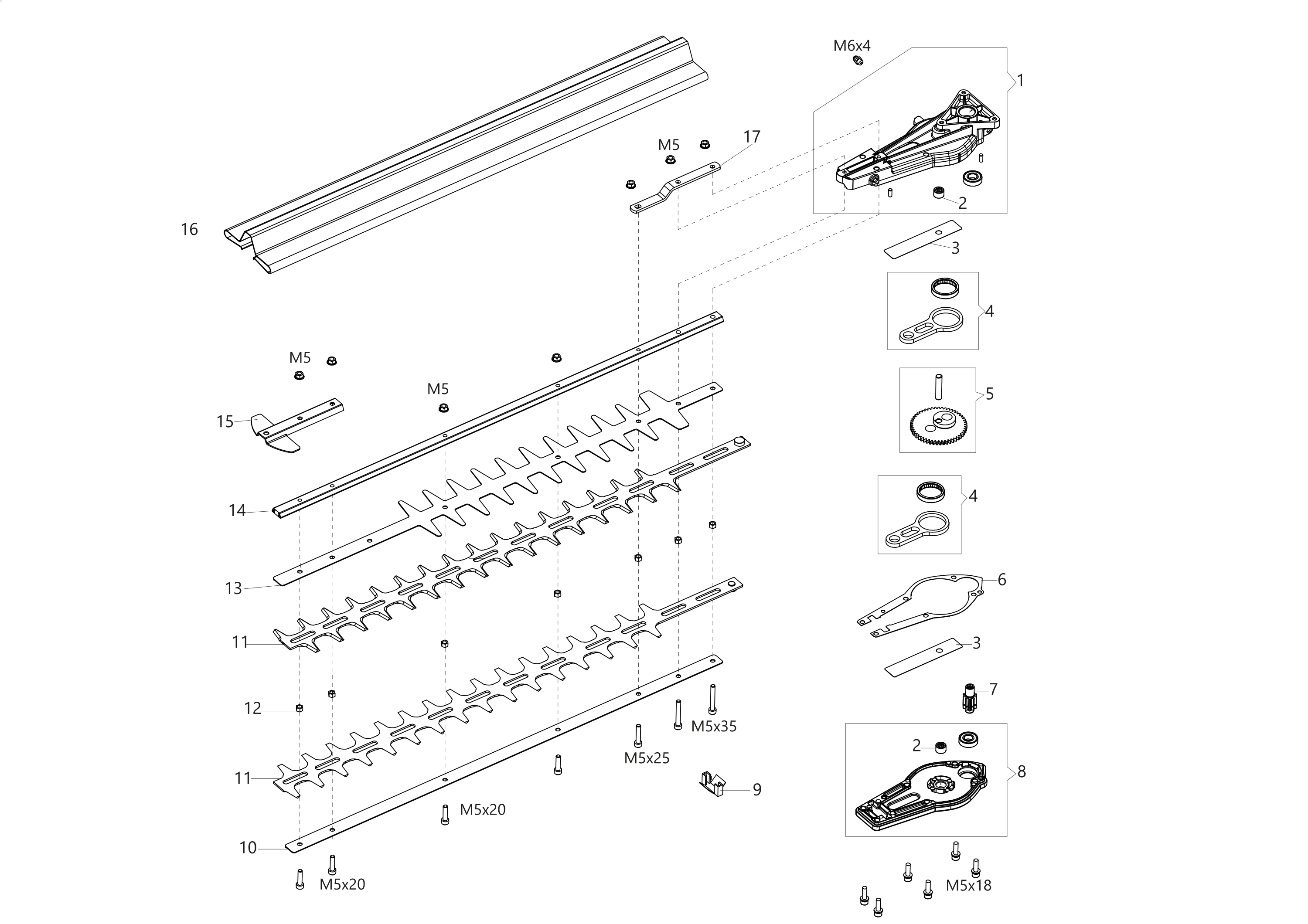

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | NK000040R | Boite engranages | Disponible | Voir la pièce |
| 2 | NK000041R | Bague | Disponible | Voir la pièce |
| 2 | NK000041R | Bague | Disponible | Voir la pièce |
| 3 | NK000045R | Bride | Disponible | Voir la pièce |
| 3 | NK000045R | Bride | Disponible | Voir la pièce |
| 4 | NK000044R | Bielle complète | Disponible | Voir la pièce |
| 4 | NK000044R | Bielle complète | Disponible | Voir la pièce |
| 5 | NK000043R | Pignon | Disponible | Voir la pièce |
| 6 | NK000048R | Joint | Disponible | Voir la pièce |
| 7 | NK000047R | Axe | Disponible | Voir la pièce |
| 8 | NK000042R | Couvercle | Disponible | Voir la pièce |
| 9 | NK000046R | Accul | Disponible | Voir la pièce |
| 10 | NK000051R | Guide inferieure | Disponible | Voir la pièce |
| 11 | NK000052R | Lame | Disponible | Voir la pièce |
| 11 | NK000052R | Lame | Disponible | Voir la pièce |
| 12 | NK000053R | Entretoise | Disponible | Voir la pièce |
| 13 | NK000050R | Protection de la lame | Disponible | Voir la pièce |
| 14 | NK000049R | Guide superieure | Disponible | Voir la pièce |
| 15 | NK000054R | Schutz | Disponible | Voir la pièce |
| 16 | NK000056R | Couverture | Disponible | Voir la pièce |
| 17 | NK000055R | Renforcement | Disponible | Voir la pièce |
