Vue Éclatée WB 80 TR Cat. 2025
Retrouvez les pièces détachées, références et repères disponibles pour WB 80 TR Cat. 2025.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1430001 | Boîte a vitesse | Disponible | Voir la pièce |
| 2 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 2 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 3 | 094000006R | Roulement | Disponible | Voir la pièce |
| 3 | 094000006R | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 5 | 68240095A | Couvercle | Disponible | Voir la pièce |
| 6 | 68710081 | Arbre (Vitesse arrière) | Disponible | Voir la pièce |
| 7 | F1520003A | Arbre | Disponible | Voir la pièce |
| 8 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 9 | N0209200 | Bague | Disponible | Voir la pièce |
| 10 | YN5002200 | Epaisseur | Disponible | Voir la pièce |
| 11 | F1520008A | Couronne | Disponible | Voir la pièce |
| 12 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 12 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 12 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 13 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 14 | F1520013 | Levier | Disponible | Voir la pièce |
| 15 | F1520006 | Levier | Disponible | Voir la pièce |
| 16 | F1520007R | Bloc de glissement | Disponible | Voir la pièce |
| 17 | YN5117300 | Goupille | Non reliée | |
| 18 | YF1400821 | Porte-ressort | Disponible | Voir la pièce |
| 19 | YN0306800 | Bague | Disponible | Voir la pièce |
| 20 | YN3104250 | Ressort | Disponible | Voir la pièce |
| 21 | YN4745400 | Bille | Disponible | Voir la pièce |
| 23 | 3906075R | Pivot | Disponible | Voir la pièce |
| 23 | 3906075R | Pivot | Disponible | Voir la pièce |
| 24 | N4364800 | Rondelle | Disponible | Voir la pièce |
| 25 | N6275200 | Vis | Disponible | Voir la pièce |
| 26 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 27 | F1520017 | Couvercle | Disponible | Voir la pièce |
| 28 | 68240094 | Arbre | Disponible | Voir la pièce |
| 29 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 29 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 32 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 33 | F1520005A | Engrenage | Disponible | Voir la pièce |
| 34 | YN0130900 | Bague seeger | Disponible | Voir la pièce |
| 35 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 35 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 36 | F1520009A | Pignon | Disponible | Voir la pièce |
| 37 | F1520010 | Entretoise | Disponible | Voir la pièce |
| 38 | N0642900R | Clavette | Disponible | Voir la pièce |
| 42 | F1520026 | Support | Disponible | Voir la pièce |
| 43 | 68240121 | Support | Disponible | Voir la pièce |
| 44 | 400507470 | Bouchon | Disponible | Voir la pièce |
| 46 | 3906033R | Vis | Disponible | Voir la pièce |
| 47 | YN0317900 | Bague | Disponible | Voir la pièce |
| 48 | YN5124300 | Goupille | Disponible | Voir la pièce |
| 49 | YF1290225 | Etau | Disponible | Voir la pièce |
| 52 | 68242017BR | Ensemble (Boite de vitesses) | Disponible | Voir la pièce |
| 52 | 68272000R | Ensemble (Boite de vitesses) | Disponible | Voir la pièce |
| 53 | 68240122R | Transmission (frein) | Disponible | Voir la pièce |
| 54 | 68710067R | Ressort | Disponible | Voir la pièce |
| 55 | 68240118AR | Bande de frein | Disponible | Voir la pièce |
| 57 | 68240117 | Tambour à cable | Disponible | Voir la pièce |
| 59 | YN0643650 | Clavette | Disponible | Voir la pièce |
| 60 | YN5901000 | Etau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1520126 | Capot | Disponible | Voir la pièce |
| 3 | 68240097AR | Levier | Disponible | Voir la pièce |
| 4 | 68240101 | Support | Disponible | Voir la pièce |
| 5 | F1520054AR | Support (Carter) | Non reliée | |
| 6 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 6 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 7 | N6244045 | Pivot | Disponible | Voir la pièce |
| 8 | 3901002R | Vis | Non reliée | |
| 8 | 3901002R | Vis | Non reliée | |
| 10 | 3933034AR | Pivot | Non reliée | |
| 11 | 3819013R | Grower | Disponible | Voir la pièce |
| 12 | YN0130000 | Bague seeger | Disponible | Voir la pièce |
| 12 | YN0130000 | Bague seeger | Disponible | Voir la pièce |
| 13 | F1520050A | Baladeur | Disponible | Voir la pièce |
| 13 | F1520050A | Baladeur | Disponible | Voir la pièce |
| 14 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 14 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 15 | 300081031 | Roulement | Disponible | Voir la pièce |
| 15 | 300081031 | Roulement | Disponible | Voir la pièce |
| 16 | YN6309777 | Vis | Disponible | Voir la pièce |
| 17 | YN4382150 | Rondelle | Disponible | Voir la pièce |
| 18 | 68240157R | Poulie | Disponible | Voir la pièce |
| 19 | YF1520053A | Bride | Disponible | Voir la pièce |
| 20 | 68250111AR | Courroie | Non reliée | |
| 21 | F1370037F | Poulie (boite de vitesse) | Disponible | Voir la pièce |
| 22 | 68250109AR | Courroie | Non reliée | |
| 23 | YF1325050 | Plaque de fixation | Disponible | Voir la pièce |
| 24 | F1520150 | Ressort | Disponible | Voir la pièce |
| 26 | 3906033R | Vis | Disponible | Voir la pièce |
| 28 | 3906070R | Vis | Disponible | Voir la pièce |
| 30 | 68250043 | Couple courroies | Disponible | Voir la pièce |
| 30 | 68250043 | Couple courroies | Disponible | Voir la pièce |
| 30 | 68250043 | Couple courroies | Disponible | Voir la pièce |
| 33 | 68240128R | Levier | Disponible | Voir la pièce |
| 34 | N0648090 | Clavette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68240156R | Poulie | Disponible | Voir la pièce |
| 2 | YN5901000 | Etau | Disponible | Voir la pièce |
| 3 | 68240150DR | Support | Disponible | Voir la pièce |
| 4 | F1520105C | Levier | Non reliée | |
| 5 | YN4382150 | Rondelle | Disponible | Voir la pièce |
| 6 | F1520152R | Clavette | Non reliée | |
| 7 | F1520151R | Clavette | Non reliée | |
| 7 | F1520151R | Clavette | Non reliée | |
| 8 | 3933041R | Vis | Disponible | Voir la pièce |
| 9 | 3933034AR | Pivot | Non reliée | |
| 10 | 3901002R | Vis | Non reliée | |
| 11 | 300081031 | Roulement | Disponible | Voir la pièce |
| 12 | 68240163A | Ressort | Disponible | Voir la pièce |
| 13 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 14 | 68240164R | Courroie | Disponible | Voir la pièce |
| 16 | YN0130000 | Bague seeger | Disponible | Voir la pièce |
| 17 | 3906070R | Vis | Disponible | Voir la pièce |
| 17 | 3906070R | Vis | Disponible | Voir la pièce |
| 18 | F1520050A | Baladeur | Disponible | Voir la pièce |
| 19 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 19 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 20 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 20 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 21 | YF1520127 | Capot | Disponible | Voir la pièce |
| 22 | 3006002R | Vis | Non reliée | |
| 24 | F1520174 | Arbre | Disponible | Voir la pièce |
| 25 | 68240085R | Joint | Disponible | Voir la pièce |
| 26 | F1520121 | Ressort | Disponible | Voir la pièce |
| 27 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 27 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 27 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 28 | 68240158R | Entretoise | Disponible | Voir la pièce |
| 29 | 68240155R | Poulie | Disponible | Voir la pièce |
| 29 | 68240155R | Poulie | Disponible | Voir la pièce |
| 30 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 31 | 68240130R | Câble | Disponible | Voir la pièce |
| 32 | 68240125 | Mâchoire de frein | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1430084 | Débrayage | Disponible | Voir la pièce |
| 2 | F1430086AR | Support | Non reliée | |
| 3 | YF1430082 | Bague | Disponible | Voir la pièce |
| 4 | YF1430083 | Entretoise | Non reliée | |
| 5 | YN6265500 | Vis | Disponible | Voir la pièce |
| 6 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 7 | YN1270701 | Roulement | Disponible | Voir la pièce |
| 8 | YN0209720 | Anneau | Disponible | Voir la pièce |
| 9 | YN1271100 | Roulement | Disponible | Voir la pièce |
| 10 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 10 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 11 | YF1520011A | Levier | Disponible | Voir la pièce |
| 11 | YF1520011A | Levier | Disponible | Voir la pièce |
| 12 | YF1430019 | Plaquette | Disponible | Voir la pièce |
| 12 | YF1430019 | Plaquette | Disponible | Voir la pièce |
| 13 | 3906037R | Vis | Disponible | Voir la pièce |
| 13 | 3906037R | Vis | Disponible | Voir la pièce |
| 15 | 3906070R | Vis | Disponible | Voir la pièce |
| 16 | F1520059R | Couronne | Non reliée | |
| 17 | YF1430087 | Moyeu | Disponible | Voir la pièce |
| 18 | YN0133100 | Bague seeger | Disponible | Voir la pièce |
| 18 | YN0133100 | Bague seeger | Disponible | Voir la pièce |
| 19 | YN0404700 | Bague | Disponible | Voir la pièce |
| 20 | YF1520052 | Demi-essieu | Disponible | Voir la pièce |
| 21 | YF1430085 | Arrêt | Disponible | Voir la pièce |
| 22 | YN5005140 | Rondelle | Disponible | Voir la pièce |
| 23 | YN5005725 | Rondelle | Disponible | Voir la pièce |
| 24 | YF1430018 | Ressort | Disponible | Voir la pièce |
| 25 | YN4740300 | Bille | Disponible | Voir la pièce |
| 27 | YF1290211 | Moyeu de roue | Disponible | Voir la pièce |
| 28 | YN4403000 | Grower | Disponible | Voir la pièce |
| 29 | YN1479800 | Ecrou | Disponible | Voir la pièce |
| 33 | YF1520057 | Vis | Disponible | Voir la pièce |
| 34 | YF1290225 | Etau | Disponible | Voir la pièce |
| 35 | 301000042R | Vis | Disponible | Voir la pièce |
| 36 | N5800950R | Régulateur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68240022R | Carter | Disponible | Voir la pièce |
| 2 | YN6243651 | Vis | Disponible | Voir la pièce |
| 2 | YN6243651 | Vis | Disponible | Voir la pièce |
| 3 | 3906075R | Pivot | Disponible | Voir la pièce |
| 4 | F1255009ER | Support | Non reliée | |
| 5 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 5 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 6 | YN6289250 | Vis | Disponible | Voir la pièce |
| 7 | 68270112R | Planton | Disponible | Voir la pièce |
| 8 | 66060614R | Anneau ressort | Disponible | Voir la pièce |
| 9 | YK3503360 | Ressort | Disponible | Voir la pièce |
| 10 | YF1181646 | Support | Disponible | Voir la pièce |
| 11 | YF1151601 | Etau | Disponible | Voir la pièce |
| 14 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 15 | YF1291636 | Levier | Disponible | Voir la pièce |
| 16 | YN2840480 | Poignee | Disponible | Voir la pièce |
| 17 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 18 | 68270039R | Support du colonne | Disponible | Voir la pièce |
| 19 | YN6361500 | Vis | Disponible | Voir la pièce |
| 19 | YN6361500 | Vis | Disponible | Voir la pièce |
| 22 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 23 | 68270040R | Mancheron (Boite de vitesses) | Disponible | Voir la pièce |
| 24 | YF1061633 | Patte d | Disponible | Voir la pièce |
| 25 | 68270085R | Levier | Disponible | Voir la pièce |
| 26 | 68270041R | Levier | Disponible | Voir la pièce |
| 27 | 68270043R | Sélecteur (changement de vitesse) | Disponible | Voir la pièce |
| 28 | 68330297BR | Accul | Non reliée | |
| 29 | 68330226AR | Obturateur | Disponible | Voir la pièce |
| 30 | YN4745400 | Bille | Disponible | Voir la pièce |
| 31 | YN3104250 | Ressort | Disponible | Voir la pièce |
| 32 | YN1054900 | Goupille | Disponible | Voir la pièce |
| 33 | 3006002R | Vis | Non reliée | |
| 34 | YN3111500 | Ressort | Disponible | Voir la pièce |
| 35 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 36 | YK3502660 | Bouchon | Disponible | Voir la pièce |
| 37 | 3916010R | Rondelle | Disponible | Voir la pièce |

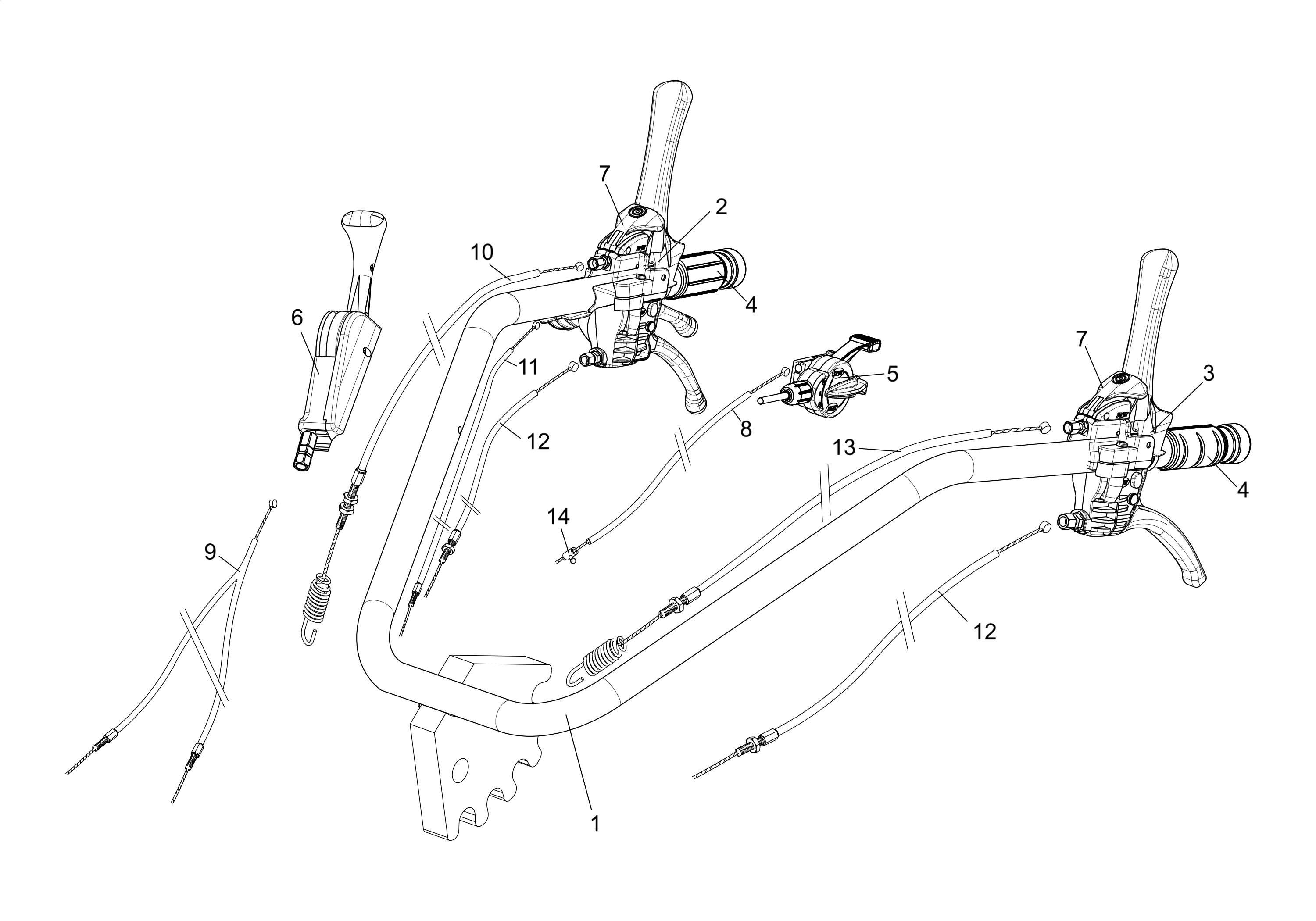

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68270038R | Guidon | Disponible | Voir la pièce |
| 2 | 68270079R | Levier | Disponible | Voir la pièce |
| 3 | 68270080R | Levier | Disponible | Voir la pièce |
| 4 | YN2847410 | Poignée start | Disponible | Voir la pièce |
| 4 | YN2847410 | Poignée start | Disponible | Voir la pièce |
| 5 | 3044017R | Interrupteur | Disponible | Voir la pièce |
| 6 | 68270055R | Commande de déverrouillage des roues | Disponible | Voir la pièce |
| 7 | 68240000R | Crochet | Disponible | Voir la pièce |
| 7 | 68240000R | Crochet | Disponible | Voir la pièce |
| 8 | 68330193R | Transmission | Non reliée | |
| 8 | N5460160R | Transmission | Non reliée | |
| 9 | 68270101R | Transmission | Disponible | Voir la pièce |
| 10 | 68270102R | Transmission | Disponible | Voir la pièce |
| 11 | 68270104R | Transmission | Disponible | Voir la pièce |
| 12 | 68270103R | Transmission | Disponible | Voir la pièce |
| 12 | 68270103R | Transmission | Disponible | Voir la pièce |
| 13 | 68270105R | Transmission | Disponible | Voir la pièce |
| 14 | F1300004R | Etau | Non reliée |

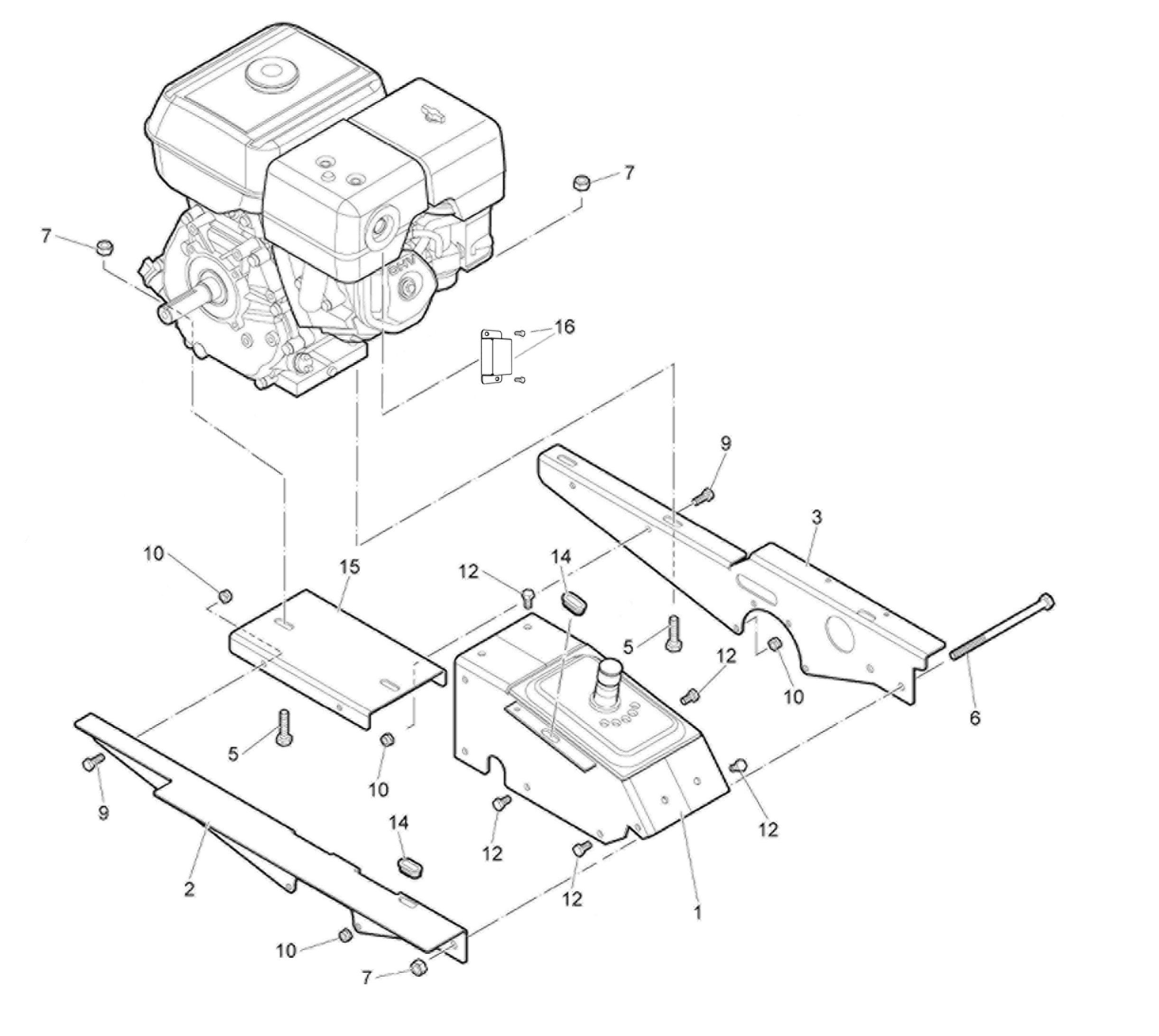

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68270072R | Châssis | Disponible | Voir la pièce |
| 2 | 68240152AR | Support du moteur dx | Disponible | Voir la pièce |
| 3 | 68270046A | Support du moteur sx | Non reliée | |
| 5 | 3933040 | Vis | Disponible | Voir la pièce |
| 5 | 3933040 | Vis | Disponible | Voir la pièce |
| 6 | N6366000 | Vis | Disponible | Voir la pièce |
| 7 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 9 | 3906070R | Vis | Disponible | Voir la pièce |
| 9 | 3906070R | Vis | Disponible | Voir la pièce |
| 10 | 3933032R | Ecrou hex | Disponible | Voir la pièce |
| 10 | 3933032R | Ecrou hex | Disponible | Voir la pièce |
| 10 | 3933032R | Ecrou hex | Disponible | Voir la pièce |
| 10 | 3933032R | Ecrou hex | Disponible | Voir la pièce |
| 12 | 3933034AR | Pivot | Non reliée | |
| 12 | 3933034AR | Pivot | Non reliée | |
| 12 | 3933034AR | Pivot | Non reliée | |
| 12 | 3933034AR | Pivot | Non reliée | |
| 12 | 3933034AR | Pivot | Non reliée | |
| 14 | YK2203010 | Passe-cable | Disponible | Voir la pièce |
| 14 | YK2203010 | Passe-cable | Disponible | Voir la pièce |
| 15 | 68240137 | Support | Disponible | Voir la pièce |
| 16 | F1230002 | Deflecteur | Disponible | Voir la pièce |

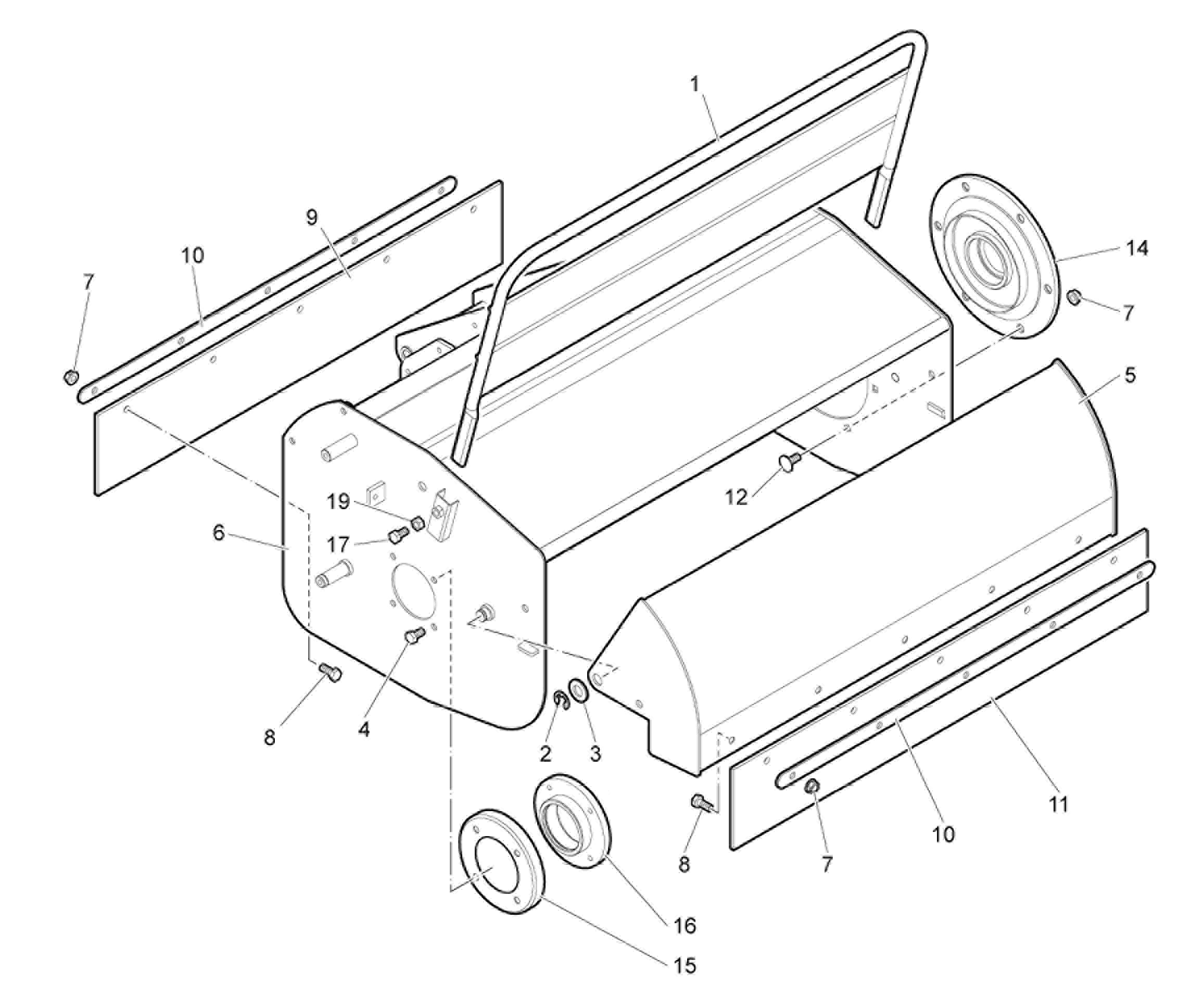

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68270015R | Protection | Disponible | Voir la pièce |
| 2 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 3 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 4 | 3933034AR | Pivot | Non reliée | |
| 5 | 68240147C | Porte (protection) | Disponible | Voir la pièce |
| 6 | 68240146F | Capot | Disponible | Voir la pièce |
| 7 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 7 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 7 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 8 | 3906070R | Vis | Disponible | Voir la pièce |
| 8 | 3906070R | Vis | Disponible | Voir la pièce |
| 9 | 68270011R | Caoutchouc (Arrière) | Disponible | Voir la pièce |
| 10 | 68270044R | Plaque | Disponible | Voir la pièce |
| 10 | 68270044R | Plaque | Disponible | Voir la pièce |
| 11 | 68270010R | Caoutchouc (Antérieur) | Disponible | Voir la pièce |
| 12 | N6257600 | Vis | Disponible | Voir la pièce |
| 14 | F1520102R | Bride | Disponible | Voir la pièce |
| 15 | F1520101 | Protection (Palier) | Disponible | Voir la pièce |
| 16 | F1520100 | Bride | Disponible | Voir la pièce |
| 17 | YN6262200 | Vis | Disponible | Voir la pièce |
| 19 | YN1457300 | Ecrou | Disponible | Voir la pièce |

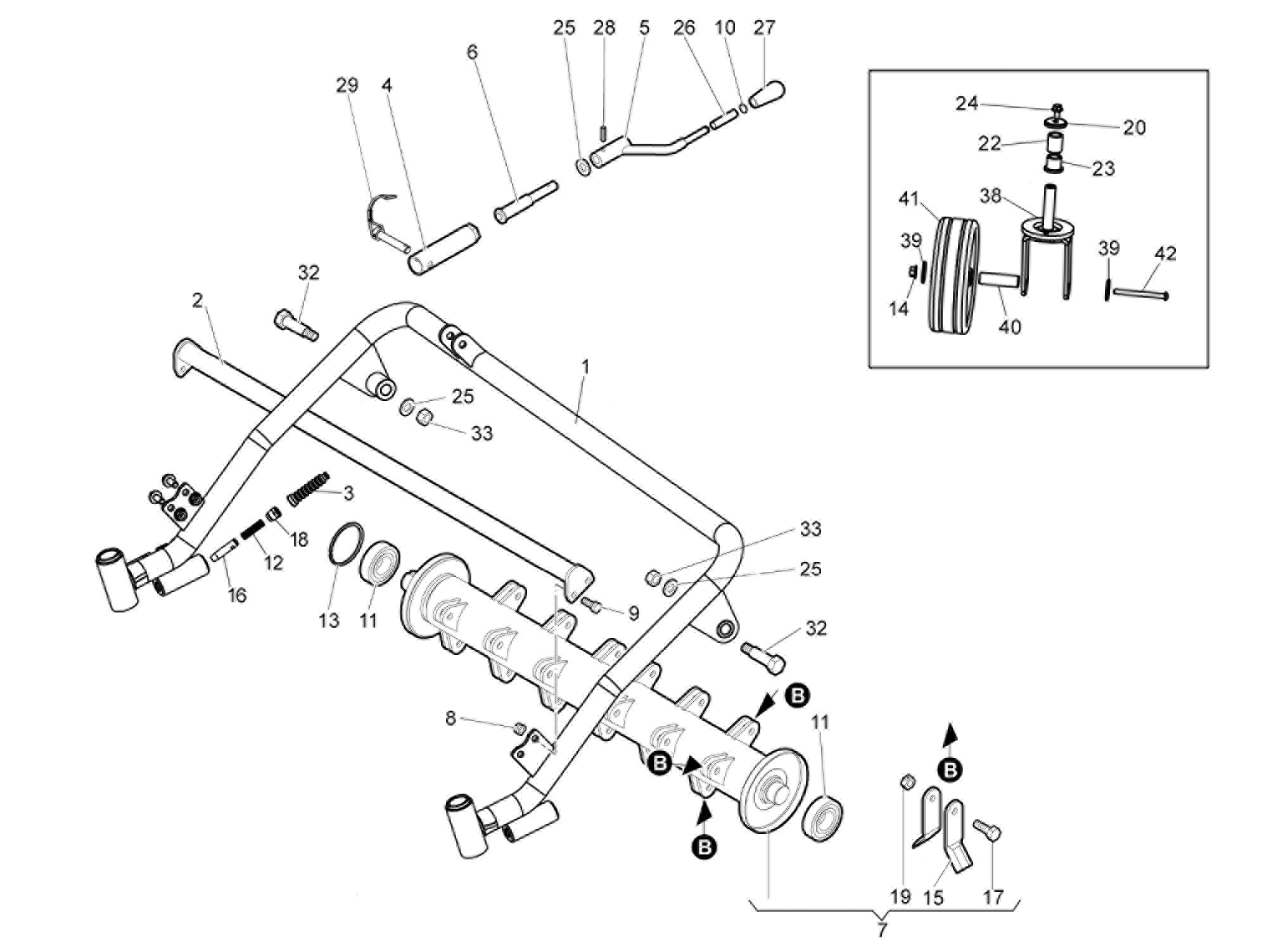

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68240204R | Protection | Non reliée | |
| 2 | 68240133R | Renforcement | Disponible | Voir la pièce |
| 3 | 66060614R | Anneau ressort | Disponible | Voir la pièce |
| 4 | F1520129 | Support tuyau | Disponible | Voir la pièce |
| 5 | F1520130 | Levier | Disponible | Voir la pièce |
| 6 | F1520134 | Entretoise | Disponible | Voir la pièce |
| 7 | YF1520288C | Rotor (complet) | Disponible | Voir la pièce |
| 8 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 9 | 3906070R | Vis | Disponible | Voir la pièce |
| 10 | N0102700 | Bague seeger | Disponible | Voir la pièce |
| 11 | YN1275051 | Roulement | Disponible | Voir la pièce |
| 11 | YN1275051 | Roulement | Disponible | Voir la pièce |
| 12 | K3503360 | Ressort | Non reliée | |
| 13 | 028200031R | Bague seeger | Disponible | Voir la pièce |
| 14 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 15 | YF1515001 | Lame de taille | Disponible | Voir la pièce |
| 16 | 68330226AR | Obturateur | Disponible | Voir la pièce |
| 17 | F1520099CR | Vis | Non reliée | |
| 18 | YK3502660 | Bouchon | Disponible | Voir la pièce |
| 19 | 3914013R | Ecrou | Non reliée | |
| 20 | F1520149 | Couvercle | Disponible | Voir la pièce |
| 22 | YN0415350 | Bague | Disponible | Voir la pièce |
| 23 | N0415450 | Bague | Disponible | Voir la pièce |
| 24 | 3933034AR | Pivot | Non reliée | |
| 25 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 25 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 25 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 26 | F1520133A | Bague | Disponible | Voir la pièce |
| 27 | N3753550 | Pommeau | Disponible | Voir la pièce |
| 28 | YN5117300 | Goupille | Non reliée | |
| 29 | 68250152R | Goupille | Disponible | Voir la pièce |
| 32 | YF1520145 | Pivot | Disponible | Voir la pièce |
| 32 | YF1520145 | Pivot | Disponible | Voir la pièce |
| 33 | YN1470150 | Ecrou | Disponible | Voir la pièce |
| 33 | YN1470150 | Ecrou | Disponible | Voir la pièce |
| 38 | 68270049R | Support | Disponible | Voir la pièce |
| 39 | 3916020 | Rondelle | Disponible | Voir la pièce |
| 39 | 3916020 | Rondelle | Disponible | Voir la pièce |
| 40 | 68240100 | Entretoise | Disponible | Voir la pièce |
| 41 | 68240115R | Roue | Non reliée | |
| 42 | 3901091R | Vis | Disponible | Voir la pièce |

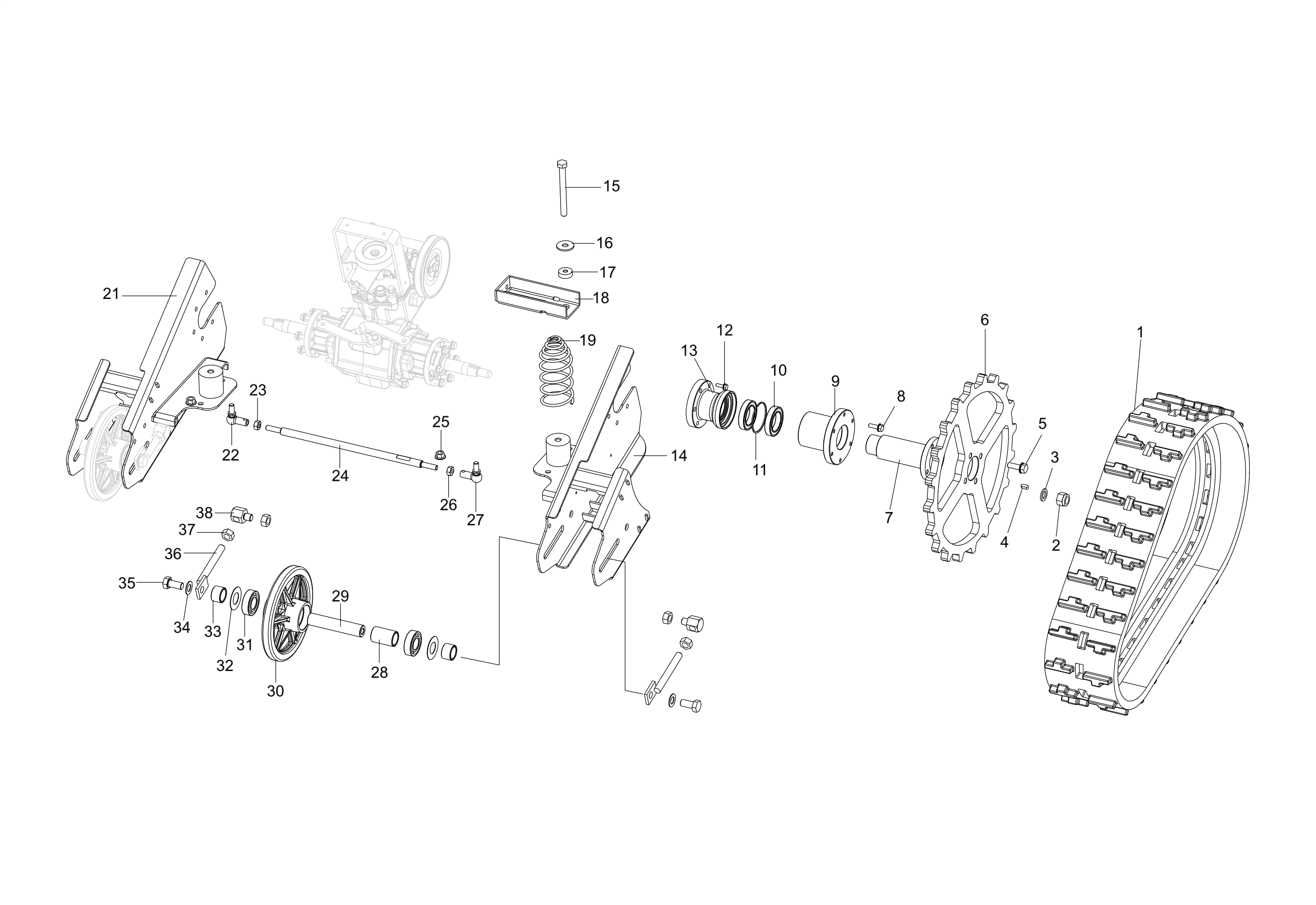

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68270000R | Chenille | Disponible | Voir la pièce |
| 2 | YN1479800 | Ecrou | Disponible | Voir la pièce |
| 3 | YN4403000 | Grower | Disponible | Voir la pièce |
| 4 | YN0646800 | Clavette | Non reliée | |
| 5 | 3933042R | Pivot | Disponible | Voir la pièce |
| 6 | 69200197R | Roue motrice | Non reliée | |
| 7 | 69200137R | Moyeu roue | Disponible | Voir la pièce |
| 8 | 3906065R | Vis | Disponible | Voir la pièce |
| 9 | 69200136R | Flasque | Disponible | Voir la pièce |
| 10 | N1288620 | Roulement | Disponible | Voir la pièce |
| 11 | 028200031R | Bague seeger | Disponible | Voir la pièce |
| 12 | 3906063R | Vis | Disponible | Voir la pièce |
| 13 | 69200135R | Support | Disponible | Voir la pièce |
| 14 | 69200162R | Soutien du cingulum | Disponible | Voir la pièce |
| 15 | N6413710 | Vis | Disponible | Voir la pièce |
| 16 | N4388500 | Rondelle | Disponible | Voir la pièce |
| 17 | K0105000R | Bouchon | Non reliée | |
| 18 | 69200168R | Support | Disponible | Voir la pièce |
| 19 | N3139300 | Ressort | Disponible | Voir la pièce |
| 21 | 69200163R | Soutien du cingulum | Disponible | Voir la pièce |
| 22 | 69200165R | Joint | Disponible | Voir la pièce |
| 23 | K7272017 | Ecrou | Disponible | Voir la pièce |
| 24 | 69200149R | Entretoise | Disponible | Voir la pièce |
| 25 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 26 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 27 | 68130336R | Joint | Disponible | Voir la pièce |
| 28 | YF1370016 | Entretoise | Disponible | Voir la pièce |
| 29 | YF1370015 | Pivot (Roue) | Disponible | Voir la pièce |
| 30 | YF1370012 | Roue avant | Disponible | Voir la pièce |
| 31 | YN1271100 | Roulement | Disponible | Voir la pièce |
| 32 | YN5005145 | Epaisseur | Disponible | Voir la pièce |
| 33 | YF1370017 | Entretoise | Disponible | Voir la pièce |
| 34 | YN4392710 | Rondelle | Disponible | Voir la pièce |
| 35 | YN6417750 | Vis | Disponible | Voir la pièce |
| 36 | 68720093R | Vis de reglage | Disponible | Voir la pièce |
| 37 | YN1475110 | Ecrou | Disponible | Voir la pièce |
| 38 | YF1370030 | Support | Disponible | Voir la pièce |

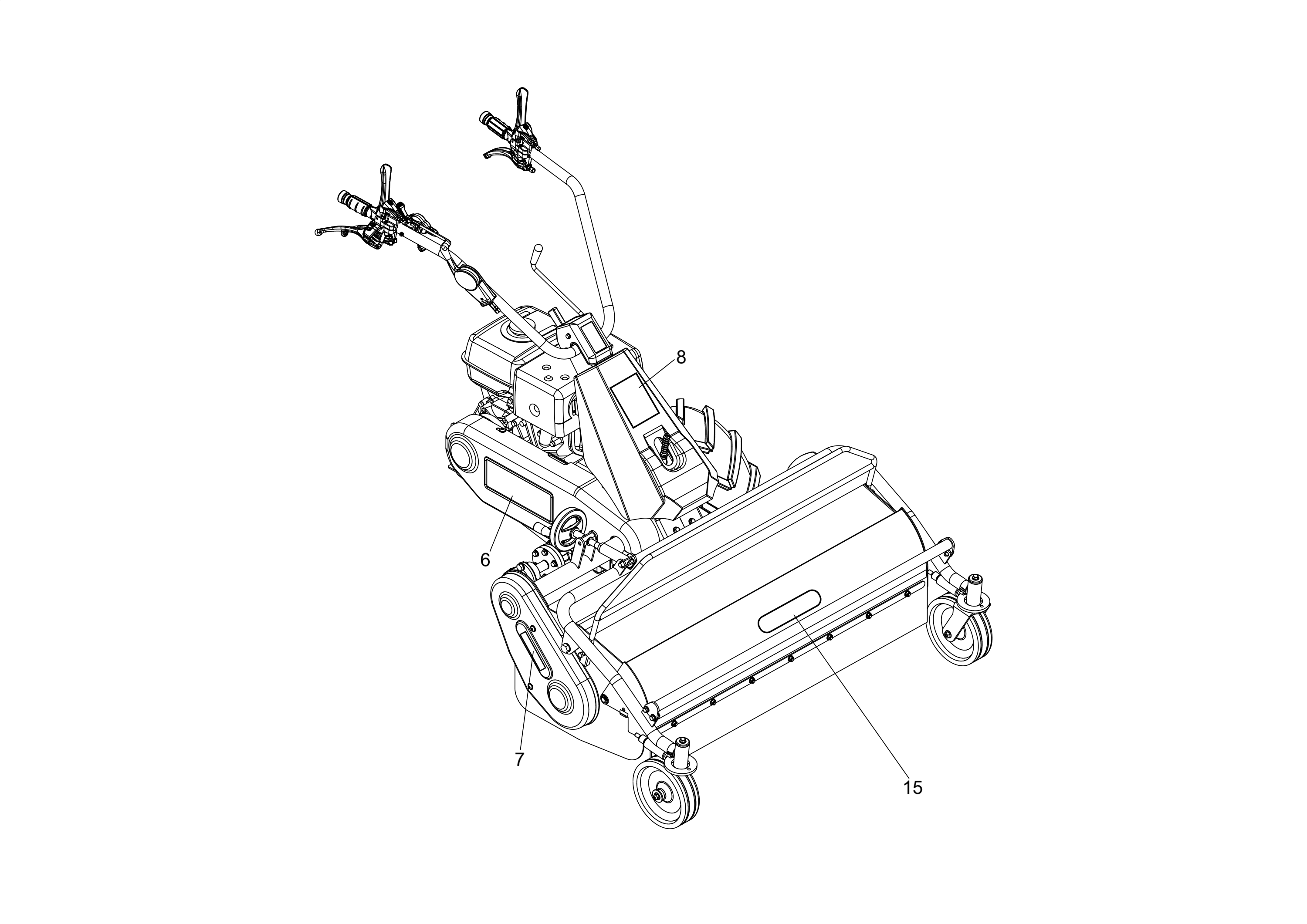

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 6 | 68240066 | Etiquette Oleo-Mac | Disponible | Voir la pièce |
| 7 | 68240211R | Decalque (WB 80 TR) | Non reliée | |
| 8 | 68240212R | Decalque (WB 80 TR) | Non reliée | |
| 15 | - | N | Non reliée |
