Vue Éclatée PPXi 530
Retrouvez les pièces détachées, références et repères disponibles pour PPXi 530.

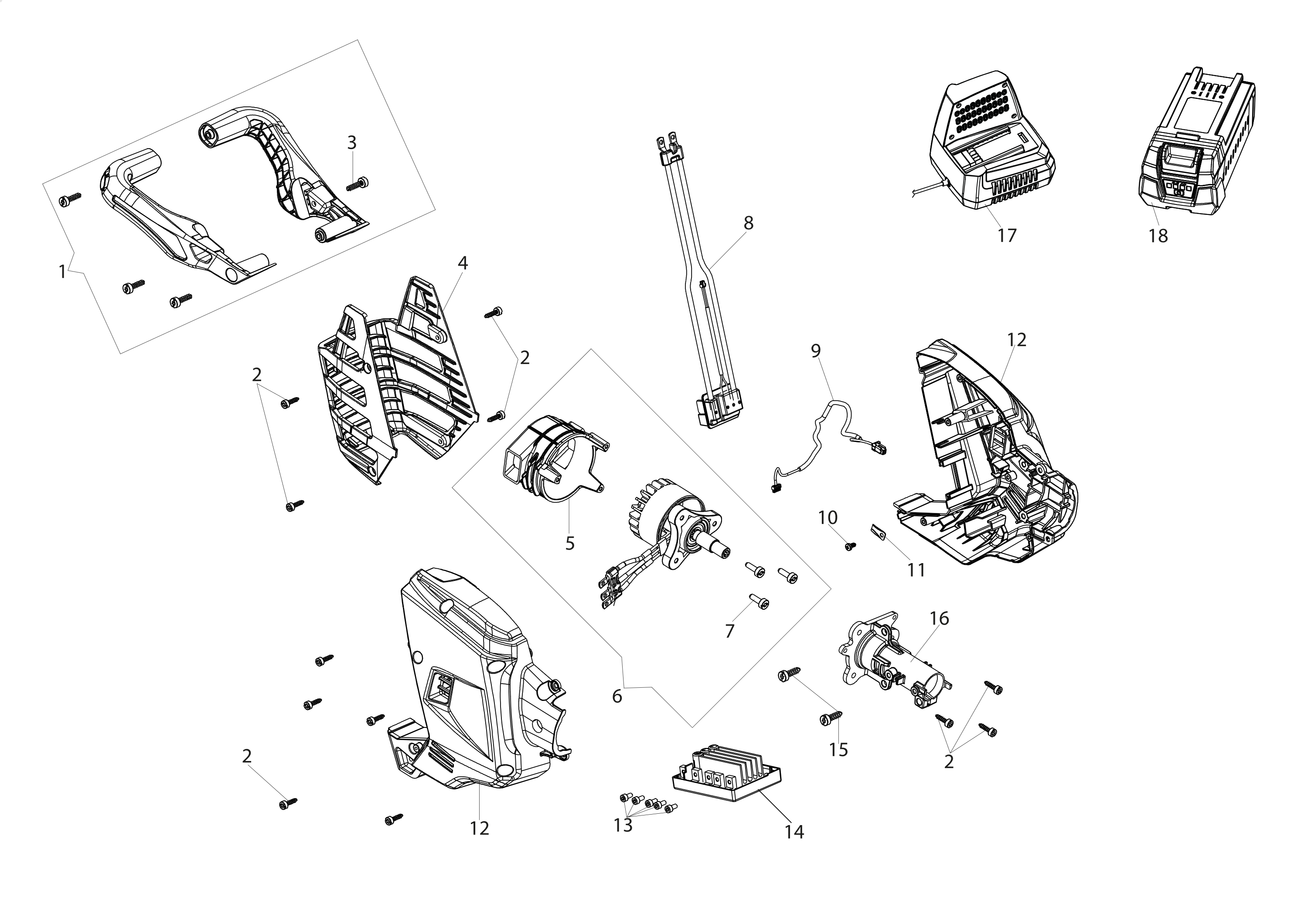

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54340011R | Kit protection | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 3 | 3893060R | Vis | Disponible | Voir la pièce |
| 4 | 54310032R | Protection de la batterie | Disponible | Voir la pièce |
| 5 | 54310020R | Guidage d | Disponible | Voir la pièce |
| 6 | 54310075R | Kit moteur | Disponible | Voir la pièce |
| 7 | 3891035R | Vis | Disponible | Voir la pièce |
| 8 | 54312022R | Connecteur de batterie | Disponible | Voir la pièce |
| 9 | 54310055AR | Cablage | Disponible | Voir la pièce |
| 10 | 3960167R | Vis | Disponible | Voir la pièce |
| 11 | 56550102R | Bride | Disponible | Voir la pièce |
| 12 | 54310076R | Kit demi-coque | Disponible | Voir la pièce |
| 12 | 54310076R | Kit demi-coque | Disponible | Voir la pièce |
| 13 | 300000058R | Vis | Disponible | Voir la pièce |
| 14 | 54340051R | Carte Mère | Disponible | Voir la pièce |
| 15 | 3893001R | Vis | Disponible | Voir la pièce |
| 16 | 54340010R | Flasque | Disponible | Voir la pièce |
| 17 | 54300002 | Batterie | Non reliée | |
| 18 | 54300004 | Fast charger | Non reliée | |
| 18 | 54300005 | Fast charger | Non reliée | |
| 18 | 54300006 | Fast charger | Non reliée |

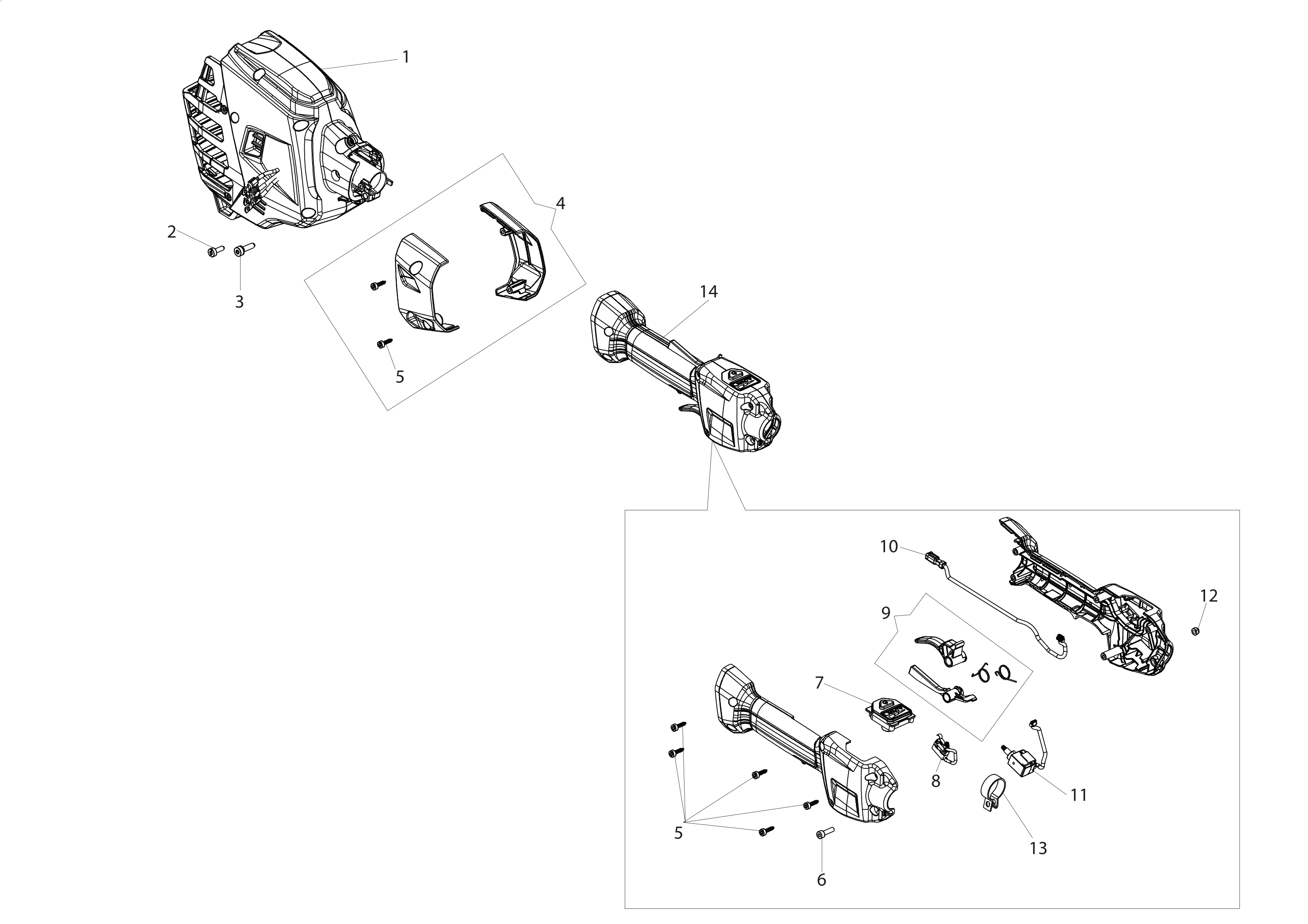

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54340012R | Moteur | Disponible | Voir la pièce |
| 2 | 3891035R | Vis | Disponible | Voir la pièce |
| 3 | 3892002R | Vis | Disponible | Voir la pièce |
| 4 | 54310078R | Kit calotte | Disponible | Voir la pièce |
| 5 | 3893016AR | Vis | Disponible | Voir la pièce |
| 5 | 3893016AR | Vis | Disponible | Voir la pièce |
| 6 | 3801045R | Vis | Disponible | Voir la pièce |
| 7 | 49040101AR | Display | Disponible | Voir la pièce |
| 8 | 54310014R | Micro-interrupteur | Disponible | Voir la pièce |
| 9 | 54310079R | Kit levier accelerateur | Disponible | Voir la pièce |
| 10 | 54310015R | Cablage | Disponible | Voir la pièce |
| 11 | 54310013R | Commutateur d | Disponible | Voir la pièce |
| 12 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 13 | 61010019R | Bande | Disponible | Voir la pièce |
| 14 | 54340014R | Poignee | Disponible | Voir la pièce |

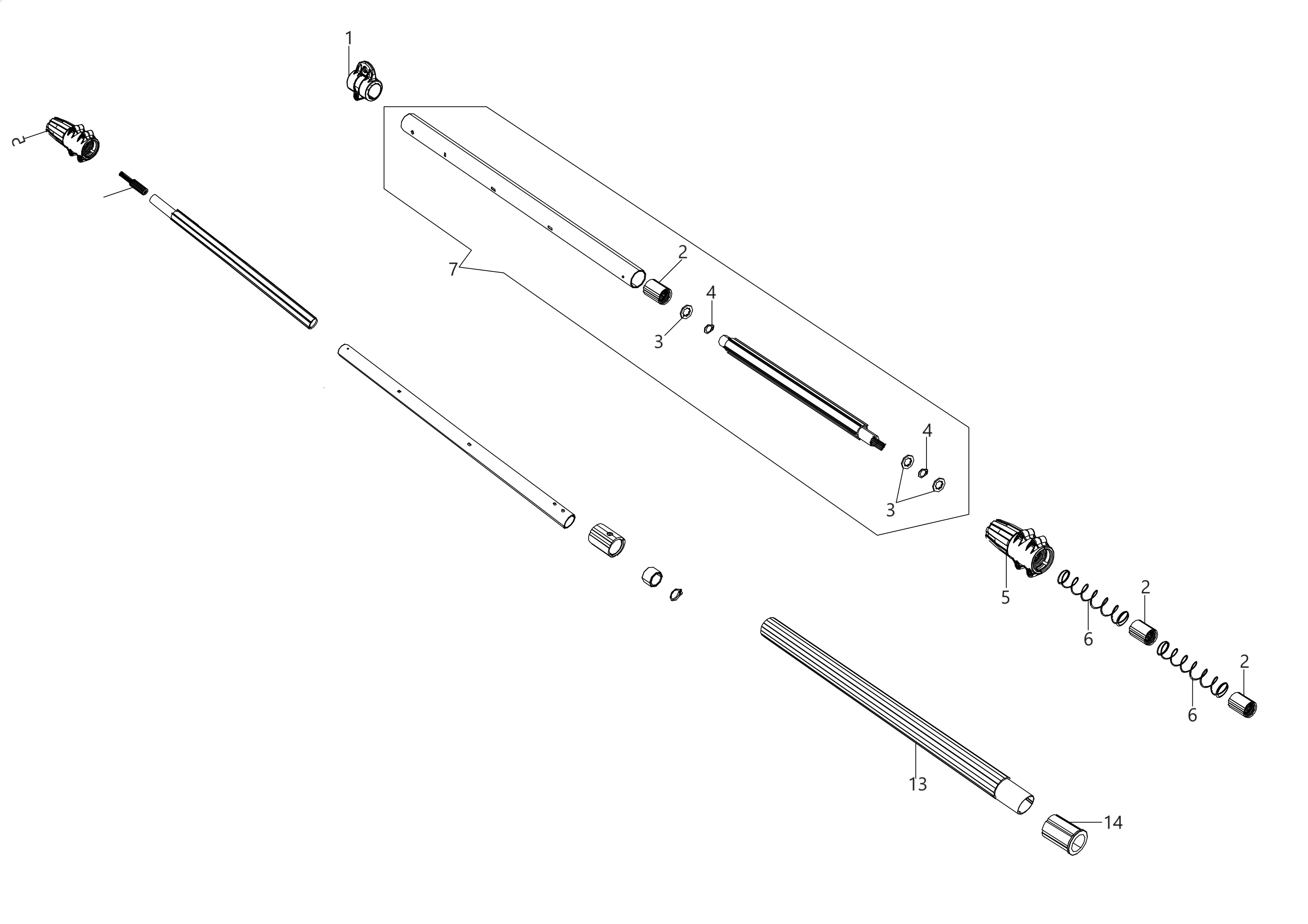

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité |
|---|

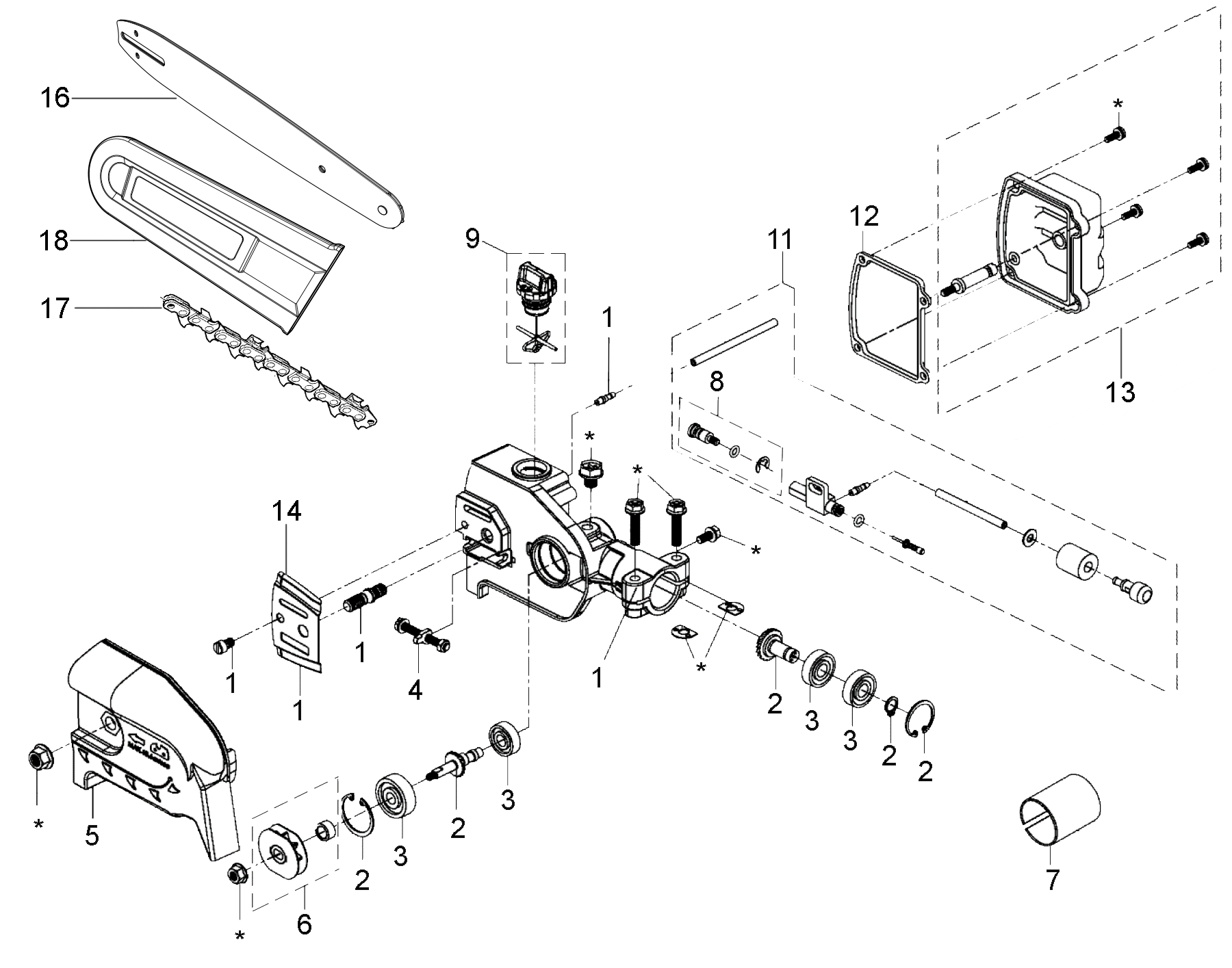

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 1 | MI000001R | Plancher Barre | Disponible | Voir la pièce |
| 2 | 63090102 | Kit d | Disponible | Voir la pièce |
| 2 | 63090102 | Kit d | Disponible | Voir la pièce |
| 2 | 63090102 | Kit d | Disponible | Voir la pièce |
| 2 | 63090102 | Kit d | Disponible | Voir la pièce |
| 2 | 63090102 | Kit d | Disponible | Voir la pièce |
| 3 | MI000003R | Roulement | Disponible | Voir la pièce |
| 3 | MI000003R | Roulement | Disponible | Voir la pièce |
| 3 | MI000003R | Roulement | Disponible | Voir la pièce |
| 3 | MI000003R | Roulement | Disponible | Voir la pièce |
| 4 | MI000004R | Kit vis tension | Disponible | Voir la pièce |
| 5 | MI000012R | Carter chaine complet | Disponible | Voir la pièce |
| 6 | MI000005R | Pignon | Disponible | Voir la pièce |
| 7 | 61370348AR | Bague | Disponible | Voir la pièce |
| 8 | MI000006R | Vis sans fin | Disponible | Voir la pièce |
| 9 | MI000007R | Bouchon huile | Disponible | Voir la pièce |
| 11 | MI000008R | Jeu pompe huile | Disponible | Voir la pièce |
| 12 | MI000009R | Joint | Disponible | Voir la pièce |
| 13 | MI000010R | Couvercle | Disponible | Voir la pièce |
| 14 | MI000013R | Bride | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 15 | MI000011R | Kit vis | Disponible | Voir la pièce |
| 16 | 50360041R | Barre 10"- .1/4"X.043" | Non reliée | |
| 16 | 63090074AR | Barre 12"- 30R .1/4"X.043" | Disponible | Voir la pièce |
| 17 | 30629042 | Chaine 1/4”X.043” | Disponible | Voir la pièce |
| 17 | 30629543 | Chaine 1/4”X.043” | Disponible | Voir la pièce |
| 18 | 50350035R | Couvre-guide - 30 cm | Disponible | Voir la pièce |
