Vue Éclatée DEB 5159
Retrouvez les pièces détachées, références et repères disponibles pour DEB 5159.

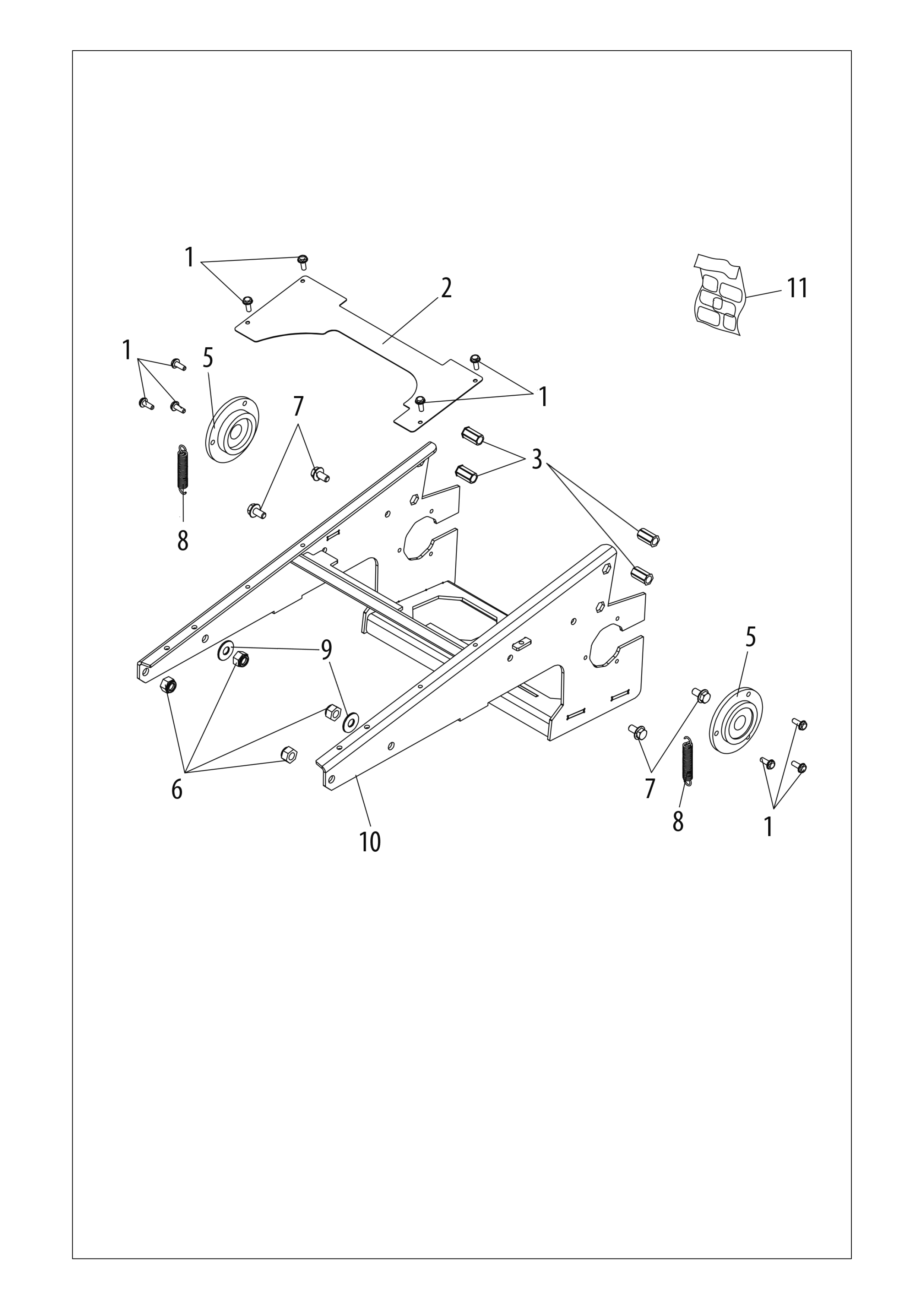

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 1 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 1 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 1 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 2 | PB4002070303 | Tole | Disponible | Voir la pièce |
| 3 | PB0300601003R | Clip | Non reliée | |
| 5 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 5 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 6 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 7 | PB0300090807R | Vis | Non reliée | |
| 7 | PB0300090807R | Vis | Non reliée | |
| 8 | PB0305010004 | Ressort | Disponible | Voir la pièce |
| 8 | PB0305010004 | Ressort | Disponible | Voir la pièce |
| 9 | PB0300401001 | Rondelle | Disponible | Voir la pièce |
| 10 | PB4002170301R | Châssis arrière | Non reliée | |
| 11 | 68210026 | Kit etiquettes | Non reliée |

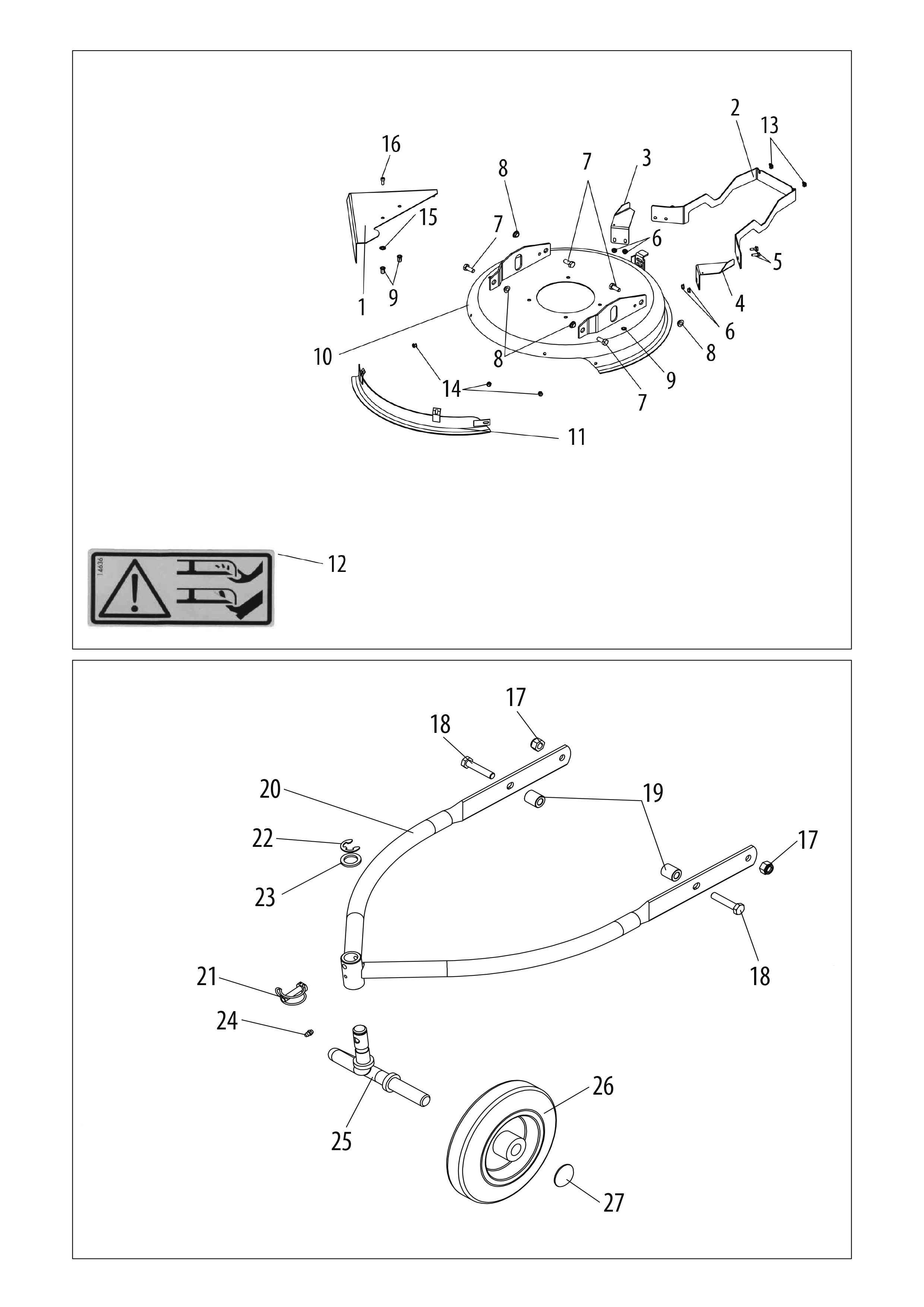

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB4002000516R | Deflecteur | Non reliée | |
| 2 | PB4002080310 | Tole | Disponible | Voir la pièce |
| 3 | PB0304000115 | Renfort capot Arr droit | Disponible | Voir la pièce |
| 4 | PB0304000116 | Renfort capot Arr gauche | Disponible | Voir la pièce |
| 5 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 6 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 6 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 7 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 7 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 7 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 8 | PB0302020224 | Entretoise | Disponible | Voir la pièce |
| 8 | PB0302020224 | Entretoise | Disponible | Voir la pièce |
| 8 | PB0302020224 | Entretoise | Disponible | Voir la pièce |
| 9 | PB0300600601 | Insert | Disponible | Voir la pièce |
| 9 | PB0300600601 | Insert | Disponible | Voir la pièce |
| 10 | PB4002080504 | Coupelle | Disponible | Voir la pièce |
| 11 | PB4002000505 | Deflecteur | Disponible | Voir la pièce |
| 12 | PB0503000006 | Etiquette | Disponible | Voir la pièce |
| 13 | PB0301050005 | Clip | Non reliée | |
| 14 | PB0300500601R | Rivet | Non reliée | |
| 15 | PB0300460601R | Rondelle | Non reliée | |
| 16 | PB0300020601 | Vis | Disponible | Voir la pièce |
| 17 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 17 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 18 | PB0300011014 | Vis | Disponible | Voir la pièce |
| 18 | PB0300011014 | Vis | Disponible | Voir la pièce |
| 19 | PB0302020049 | Entretoise | Disponible | Voir la pièce |
| 20 | PB4002030306 | Châssis avant | Disponible | Voir la pièce |
| 21 | PB0301010013 | Goupille | Disponible | Voir la pièce |
| 22 | PB0301070043R | Clip | Non reliée | |
| 23 | PB0300402005R | Rondelle | Non reliée | |
| 24 | PB0301000016R | Graisseur | Non reliée | |
| 25 | PB4002000313R | Support de roue | Non reliée | |
| 26 | PB0309000009 | Roue avant | Disponible | Voir la pièce |
| 27 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |

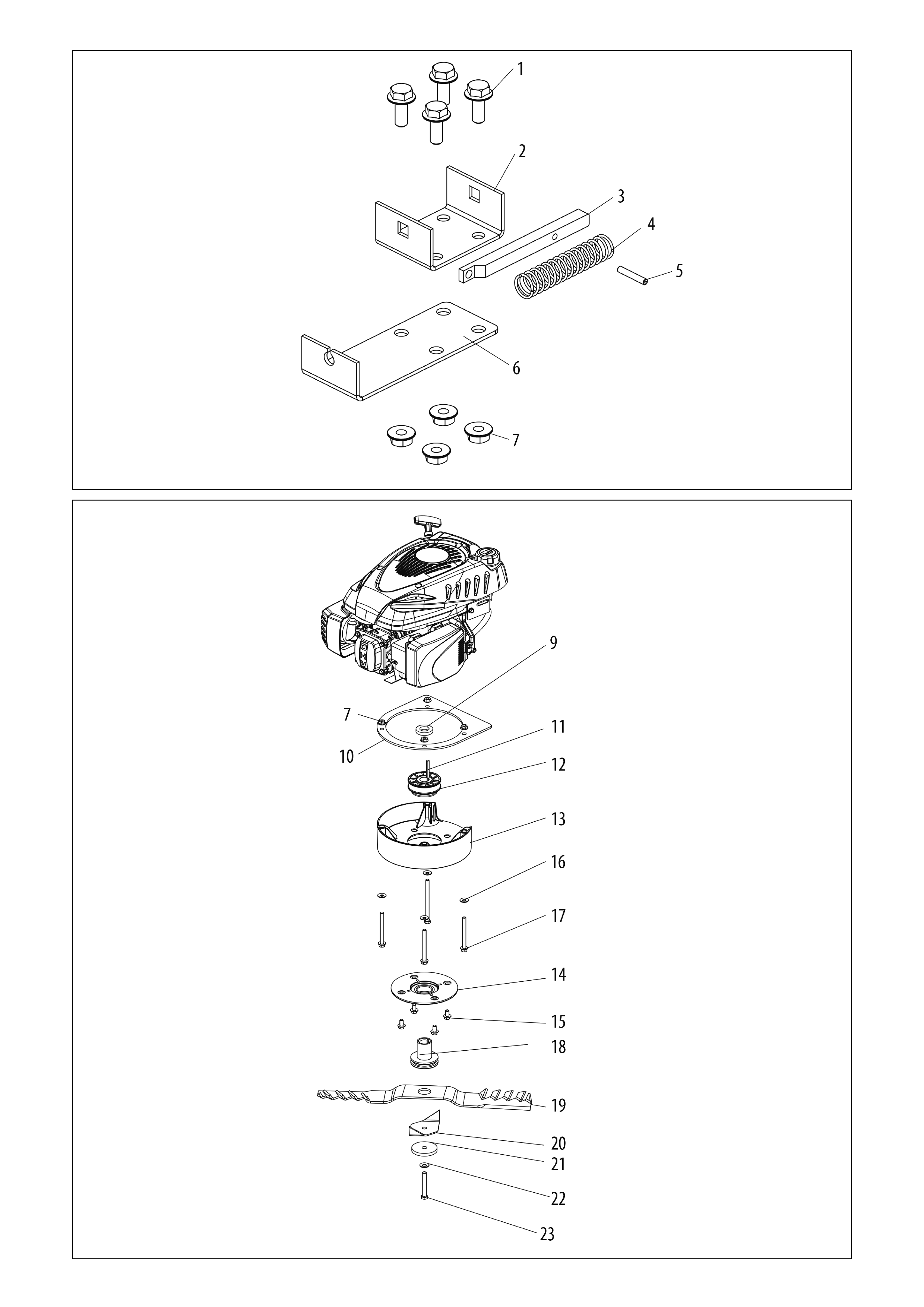

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB0300010816 | Vis | Disponible | Voir la pièce |
| 2 | PB4002000102 | Supp axe relev | Disponible | Voir la pièce |
| 3 | PB0302010030 | Axe relevage | Disponible | Voir la pièce |
| 4 | PB0305020001 | Ressort | Disponible | Voir la pièce |
| 5 | PB0301020002 | Goupille | Disponible | Voir la pièce |
| 6 | PB4102040101R | Plaquette | Non reliée | |
| 7 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 7 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 9 | PB0302020046 | Entretoise | Disponible | Voir la pièce |
| 10 | PB4002080311 | Rehausse | Disponible | Voir la pièce |
| 11 | PB0301040023R | Clavette | Non reliée | |
| 12 | PB0306060014 | Poulie variatrice moteur | Disponible | Voir la pièce |
| 13 | PB0340030034 | Rehausse Plastique | Disponible | Voir la pièce |
| 14 | PB0340030028R | Roulement | Non reliée | |
| 15 | PB0300010815 | Vis | Disponible | Voir la pièce |
| 16 | PB0300430801 | Rondelle | Disponible | Voir la pièce |
| 17 | PB0300010856 | Vis | Non reliée | |
| 18 | PB0302030072 | Moyeu de lame | Disponible | Voir la pièce |
| 19 | PB0320020006R | Lame | Non reliée | |
| 20 | PB0304000117 | Coupe filandreux | Disponible | Voir la pièce |
| 21 | PB0302020042 | Rondelle | Disponible | Voir la pièce |
| 22 | PB0300431001 | Rondelle | Disponible | Voir la pièce |
| 23 | PB0300060304 | Vis | Disponible | Voir la pièce |

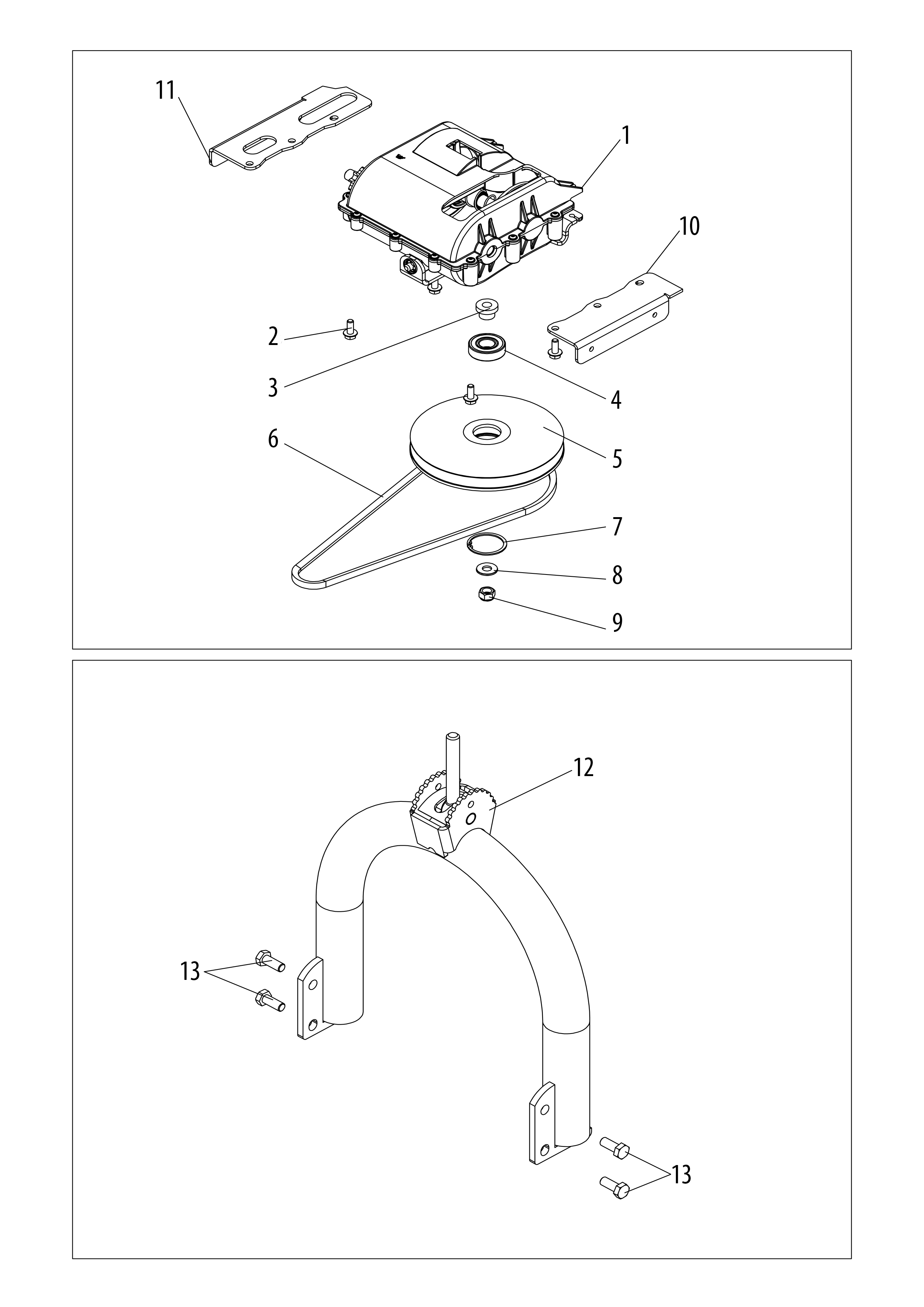

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB4001000002 | Transmission | Disponible | Voir la pièce |
| 2 | PB0300010816 | Vis | Disponible | Voir la pièce |
| 3 | PB0302010104 | Axe de poulie | Disponible | Voir la pièce |
| 4 | PB0306010035 | Roulement | Disponible | Voir la pièce |
| 5 | PB0303010002 | Poulie | Disponible | Voir la pièce |
| 6 | PB0306030055 | Courroie | Disponible | Voir la pièce |
| 7 | PB0301070006 | Circlips | Disponible | Voir la pièce |
| 8 | PB0300401201 | Rondelle | Disponible | Voir la pièce |
| 9 | PB0300211201 | Ecrou | Disponible | Voir la pièce |
| 10 | PB4002170302R | Protection | Non reliée | |
| 11 | PB4002170303R | Protection | Non reliée | |
| 12 | PB4002080305R | Potence | Non reliée | |
| 13 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 13 | PB0300011008 | Vis | Disponible | Voir la pièce |

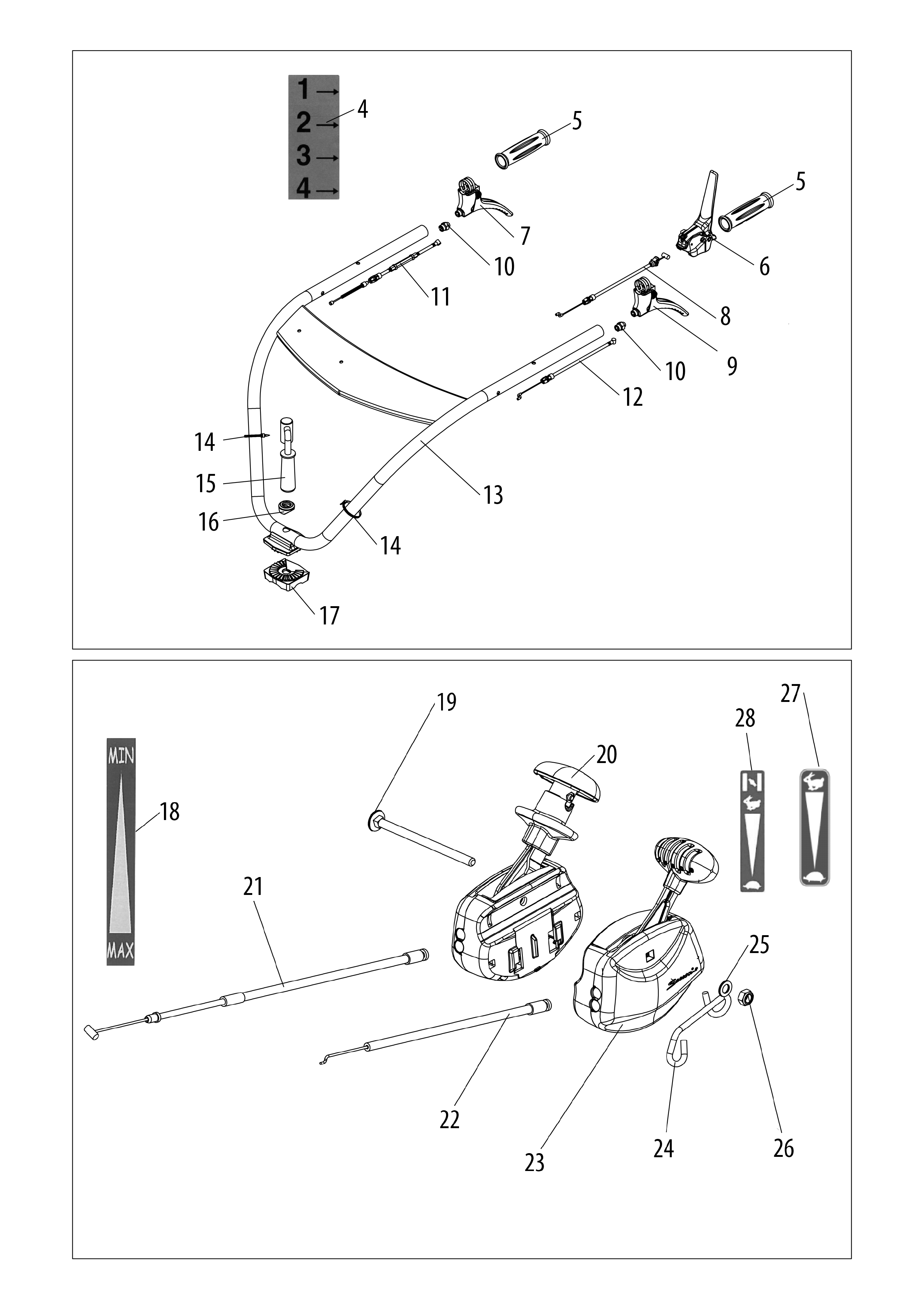

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 4 | PB0503000054 | Etiquette | Disponible | Voir la pièce |
| 5 | PB0341000036 | Poignée plastique | Disponible | Voir la pièce |
| 5 | PB0341000036 | Poignée plastique | Disponible | Voir la pièce |
| 6 | PB0307010072R | Levier frein | Non reliée | |
| 7 | PB0307010035R | Levier | Non reliée | |
| 8 | PB0308050012 | Câble de frein moteur | Disponible | Voir la pièce |
| 9 | PB0307010073R | Levier | Non reliée | |
| 10 | PB0002000003R | Arrêt | Non reliée | |
| 10 | PB0002000003R | Arrêt | Non reliée | |
| 11 | PB0308020048 | Câble d | Disponible | Voir la pièce |
| 12 | PB0308030007 | Câble reglage hauteur | Disponible | Voir la pièce |
| 13 | PB5002000303R | Guidon | Non reliée | |
| 14 | PB0301060003 | Collier polya | Disponible | Voir la pièce |
| 14 | PB0301060003 | Collier polya | Disponible | Voir la pièce |
| 15 | PB0300801403R | Poignée de serrage | Non reliée | |
| 16 | PB0303000024R | Entretoise | Non reliée | |
| 17 | PB0303000042R | Ecrou | Non reliée | |
| 18 | PB0503010313 | Etiquette | Disponible | Voir la pièce |
| 19 | PB0300080604 | Vis | Disponible | Voir la pièce |
| 20 | PB0307020021 | Manette de variation de vitesse | Disponible | Voir la pièce |
| 21 | PB0308010011 | Cable | Disponible | Voir la pièce |
| 22 | PB0308040048 | Câble de gaz | Disponible | Voir la pièce |
| 23 | PB0307010028 | Levier accelerateur | Disponible | Voir la pièce |
| 24 | PB0305030049R | Crochet | Non reliée | |
| 25 | PB0300400603 | Rondelle | Disponible | Voir la pièce |
| 26 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 27 | PB0503000043 | Etiquette | Disponible | Voir la pièce |
| 28 | PB0503000044 | Etiquette | Disponible | Voir la pièce |

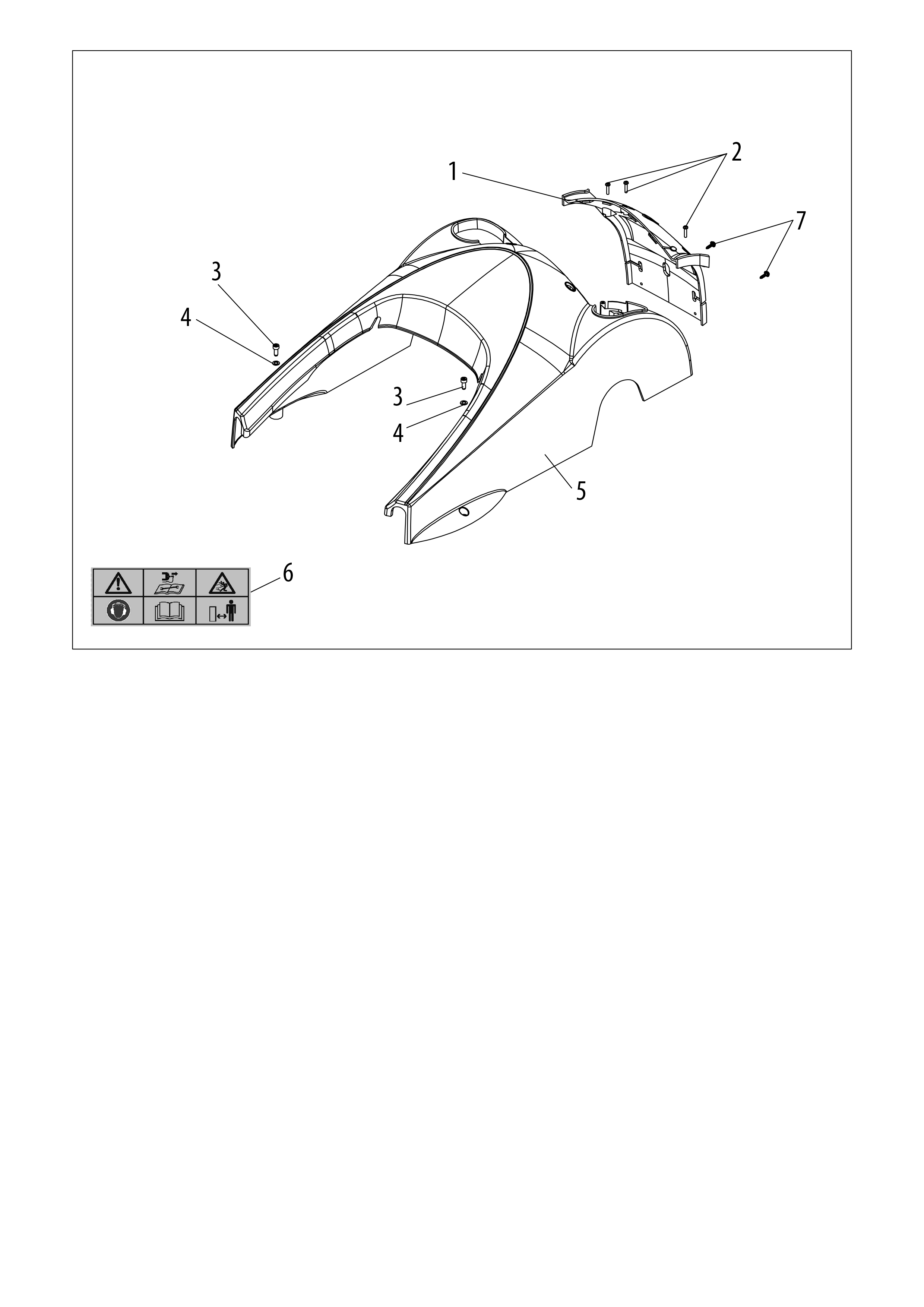

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB0340030023R | Capot arrière | Non reliée | |
| 2 | PB0300090403 | Vis | Disponible | Voir la pièce |
| 3 | PB0300090607R | Vis | Non reliée | |
| 3 | PB0300090607R | Vis | Non reliée | |
| 4 | PB0300400603 | Rondelle | Disponible | Voir la pièce |
| 4 | PB0300400603 | Rondelle | Disponible | Voir la pièce |
| 5 | PB0340030022R | Capot | Non reliée | |
| 6 | PB0503000016 | Etiquette | Disponible | Voir la pièce |
| 7 | PB0300070405 | Vis | Non reliée |

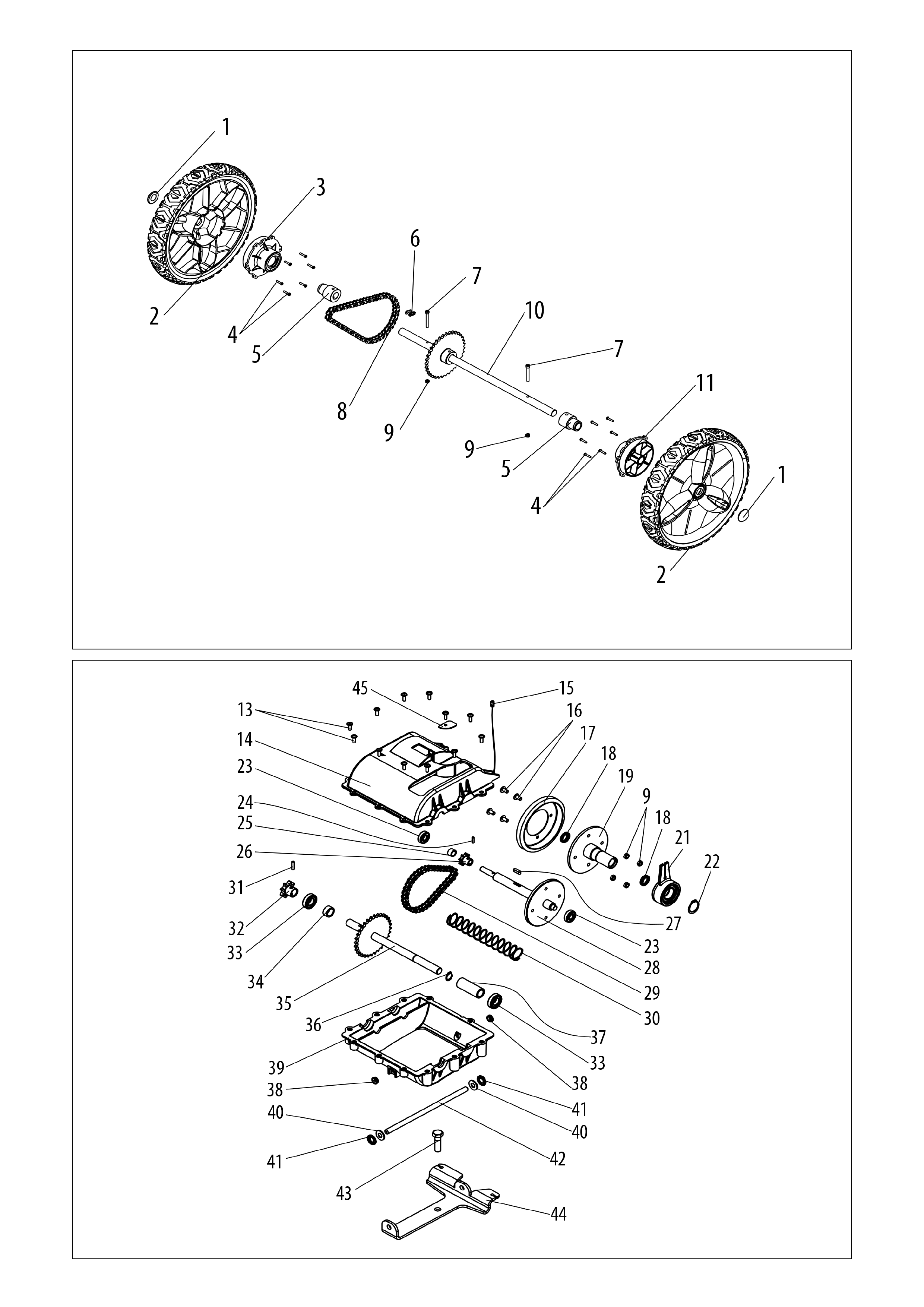

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 1 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 2 | PB0340030026 | Roue arrière | Disponible | Voir la pièce |
| 2 | PB0340030026 | Roue arrière | Disponible | Voir la pièce |
| 3 | PB0340030029 | Palier roue libre droit | Disponible | Voir la pièce |
| 4 | PB0300090403 | Vis | Disponible | Voir la pièce |
| 4 | PB0300090403 | Vis | Disponible | Voir la pièce |
| 5 | PB0302030174R | Moyeu roue | Non reliée | |
| 5 | PB0302030174R | Moyeu roue | Non reliée | |
| 6 | PB0001000378 | Attache rapide | Disponible | Voir la pièce |
| 7 | PB0300020619R | Vis | Non reliée | |
| 7 | PB0300020619R | Vis | Non reliée | |
| 8 | PB0306020025 | Chaine | Disponible | Voir la pièce |
| 9 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 9 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 9 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 10 | PB0306050134R | Arbre | Non reliée | |
| 11 | PB0340030027 | Palier roue libre gauche | Disponible | Voir la pièce |
| 13 | PB0300080505 | Vis | Disponible | Voir la pièce |
| 14 | PB0340030042 | Carter supérieur | Disponible | Voir la pièce |
| 15 | PB0308020049 | Fil | Disponible | Voir la pièce |
| 16 | PB0300110606R | Vis | Non reliée | |
| 17 | PB0306060030 | Rondelle | Disponible | Voir la pièce |
| 18 | PB0343020004R | Joint | Non reliée | |
| 18 | PB0343020004R | Joint | Non reliée | |
| 19 | PB0302010101 | Moyeu | Disponible | Voir la pièce |
| 21 | PB0340030043 | Fourchette | Disponible | Voir la pièce |
| 22 | PB0301070011 | Circlips | Disponible | Voir la pièce |
| 23 | PB0306010034 | Roulement | Disponible | Voir la pièce |
| 23 | PB0306010034 | Roulement | Disponible | Voir la pièce |
| 24 | PB0301020011 | Goupille | Disponible | Voir la pièce |
| 25 | PB0302020097 | Entretoise | Disponible | Voir la pièce |
| 26 | PB0306050035 | Pignon | Disponible | Voir la pièce |
| 27 | PB0301040022 | Clavette | Disponible | Voir la pièce |
| 28 | PB0302010100 | Arbre | Disponible | Voir la pièce |
| 29 | PB0306020024 | Chaine | Disponible | Voir la pièce |
| 30 | PB0305020014 | Ressort | Disponible | Voir la pièce |
| 31 | PB0301020015 | Goupille | Disponible | Voir la pièce |
| 32 | PB0306050036 | Pignon | Disponible | Voir la pièce |
| 33 | PB0306010005 | Roulement | Disponible | Voir la pièce |
| 33 | PB0306010005 | Roulement | Disponible | Voir la pièce |
| 34 | PB0302020099 | Entretoise | Disponible | Voir la pièce |
| 35 | PB0302010102 | Arbre | Disponible | Voir la pièce |
| 36 | PB0301070023 | Circlips | Disponible | Voir la pièce |
| 37 | PB0302020100 | Entretoise | Disponible | Voir la pièce |
| 38 | PB0306010036 | Bague | Disponible | Voir la pièce |
| 38 | PB0306010036 | Bague | Disponible | Voir la pièce |
| 39 | PB0340030041 | Carter inférieur | Disponible | Voir la pièce |
| 40 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 40 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 41 | PB0300461001 | Rondelle | Disponible | Voir la pièce |
| 41 | PB0300461001 | Rondelle | Disponible | Voir la pièce |
| 42 | PB0302010103 | Axe | Disponible | Voir la pièce |
| 43 | PB0300011203 | Vis | Disponible | Voir la pièce |
| 44 | PB0304000298R | Balancier | Non reliée | |
| 45 | PB0304000276 | Plaquette | Disponible | Voir la pièce |
