Vue Éclatée DEB 519

Vue Éclatée DEB 519

Retrouvez les pièces détachées, références et repères disponibles pour DEB 519.

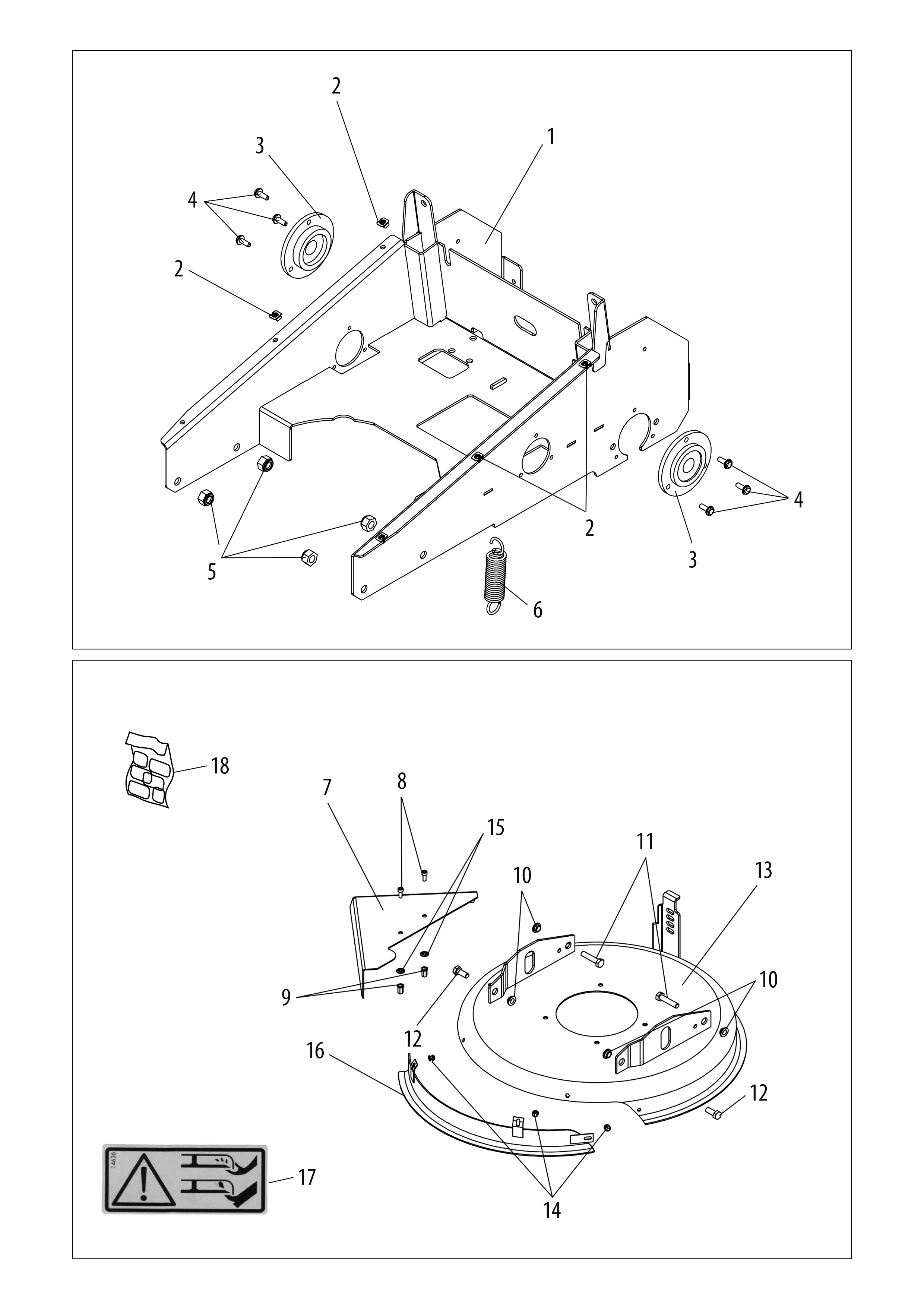

Vue éclatée DEB 519

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 PB4002092404R Chassis Non reliée
2 PB0301050005 Clip Non reliée
2 PB0301050005 Clip Non reliée
2 PB0301050005 Clip Non reliée
3 PB0340030013 Palier arbre de roue Disponible Voir la pièce
3 PB0340030013 Palier arbre de roue Disponible Voir la pièce
4 PB0300090602 Vis Disponible Voir la pièce
4 PB0300090602 Vis Disponible Voir la pièce
5 PB0300211001 Ecrou Disponible Voir la pièce
6 PB0305010009 Ressort Disponible Voir la pièce
7 PB4002000516R Deflecteur Non reliée
8 PB0300020601 Vis Disponible Voir la pièce
9 PB0300600601 Insert Disponible Voir la pièce
10 PB0302020224 Entretoise Disponible Voir la pièce
10 PB0302020224 Entretoise Disponible Voir la pièce
11 PB0300011005 Vis Disponible Voir la pièce
12 PB0300011008 Vis Disponible Voir la pièce
12 PB0300011008 Vis Disponible Voir la pièce
13 PB4002060503R Carter Non reliée
14 PB0300500601R Rivet Non reliée
15 PB0300460601R Rondelle Non reliée
16 PB4002000505 Deflecteur Disponible Voir la pièce
17 PB0503000006 Etiquette Disponible Voir la pièce
18 68210024 Kit etiquettes Non reliée

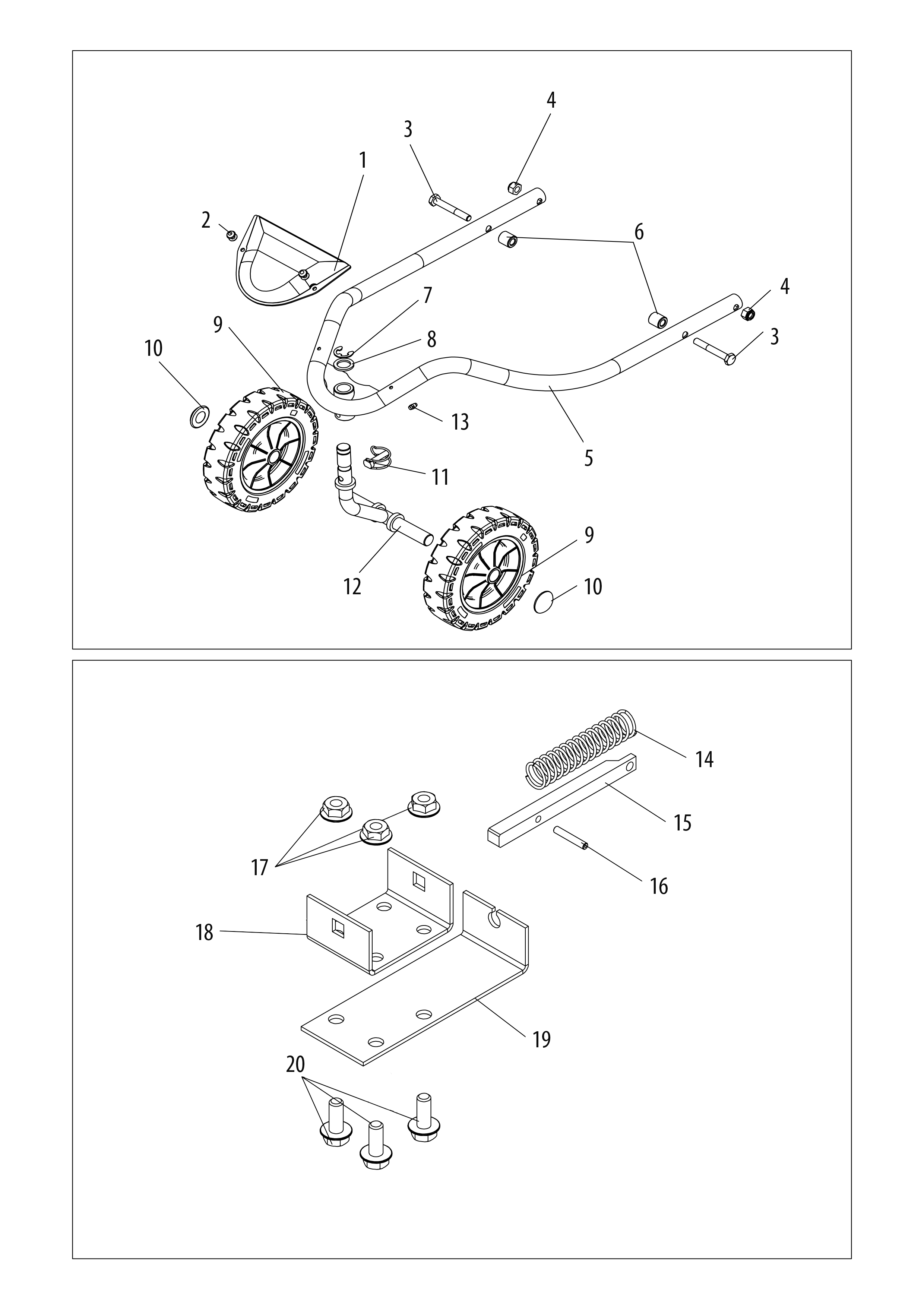

Vue éclatée DEB 519

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 PB0340030053R Capot Non reliée
2 PB0300500501 Rivet Disponible Voir la pièce
3 PB0300011011 Vis Disponible Voir la pièce
3 PB0300011011 Vis Disponible Voir la pièce
4 PB0300211001 Ecrou Disponible Voir la pièce
4 PB0300211001 Ecrou Disponible Voir la pièce
5 PB4002090303 Châssis avant Disponible Voir la pièce
6 PB0340030010 Entretoise Disponible Voir la pièce
7 PB0301070043R Clip Non reliée
8 PB0300402005R Rondelle Non reliée
9 PB0309000033 Roue Disponible Voir la pièce
9 PB0309000033 Roue Disponible Voir la pièce
10 PB0300702001 Enjoliveur Disponible Voir la pièce
10 PB0300702001 Enjoliveur Disponible Voir la pièce
11 PB0301010013 Goupille Disponible Voir la pièce
12 PB4002000314R Support Non reliée
13 PB0301000016R Graisseur Non reliée
14 PB0305020001 Ressort Disponible Voir la pièce
15 PB0302010030 Axe relevage Disponible Voir la pièce
16 PB0301020002 Goupille Disponible Voir la pièce
17 PB0300260801 Ecrou Disponible Voir la pièce
18 PB4002000102 Supp axe relev Disponible Voir la pièce
19 PB4002040104 Support Disponible Voir la pièce
20 PB0300010816 Vis Disponible Voir la pièce

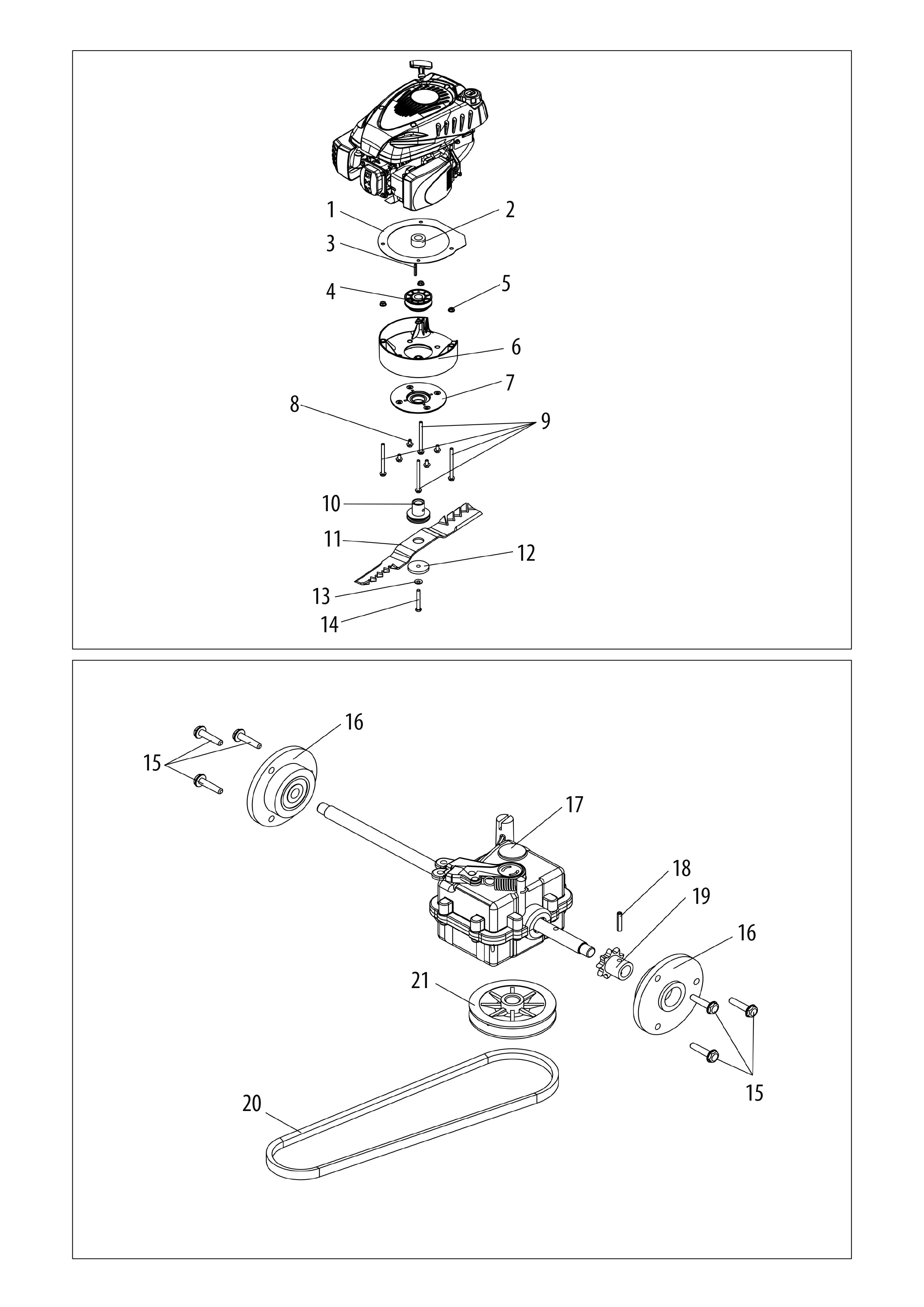

Vue éclatée DEB 519

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 PB0304000313 Rehausse moteur Disponible Voir la pièce
2 PB0302020046 Entretoise Disponible Voir la pièce
3 PB0301040001 Clavette Disponible Voir la pièce
4 PB0306060014 Poulie variatrice moteur Disponible Voir la pièce
5 PB0300260801 Ecrou Disponible Voir la pièce
6 PB0340030034 Rehausse Plastique Disponible Voir la pièce
7 PB0340030028R Roulement Non reliée
8 PB0300010815 Vis Disponible Voir la pièce
9 PB0300010856 Vis Non reliée
10 PB0302030047R Moyeu de lame Non reliée
11 PB0320020006R Lame Non reliée
12 PB0302020042 Rondelle Disponible Voir la pièce
13 PB0300431001 Rondelle Disponible Voir la pièce
14 PB0300060304 Vis Disponible Voir la pièce
15 PB0300090602 Vis Disponible Voir la pièce
15 PB0300090602 Vis Disponible Voir la pièce
16 PB0340030012 Palier arbre interm. Disponible Voir la pièce
16 PB0340030012 Palier arbre interm. Disponible Voir la pièce
17 PB0306040012 Réducteur Disponible Voir la pièce
18 PB0301020001 Goupille Disponible Voir la pièce
19 PB0306050028 Pignon 9 dts Disponible Voir la pièce
20 PB0306030048 Harnais Disponible Voir la pièce
21 PB0001000148R Poulie Non reliée

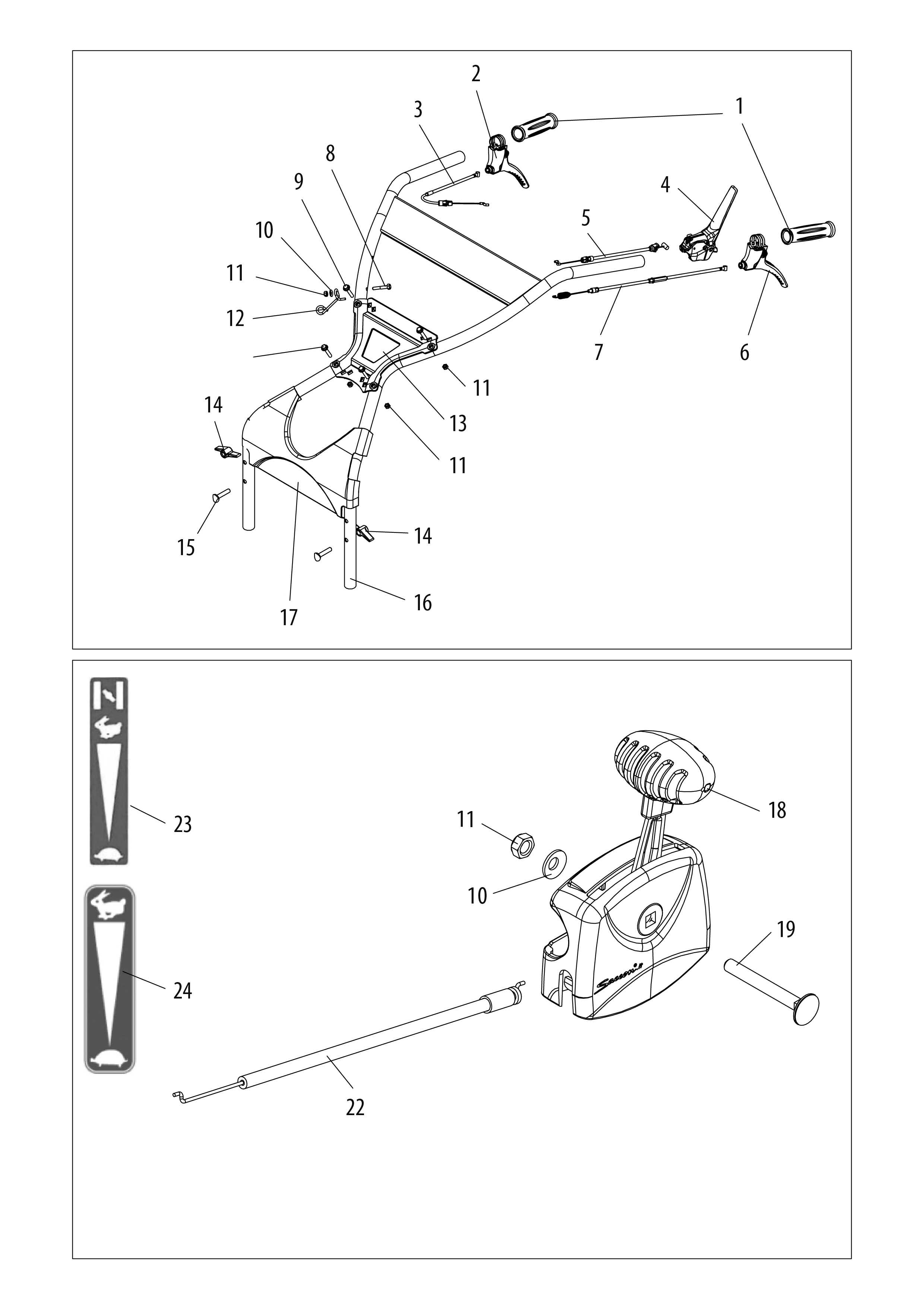

Vue éclatée DEB 519

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 PB0341000036 Poignée plastique Disponible Voir la pièce
2 PB0307010073R Levier Non reliée
3 PB0308030008R Câble reglage hauteur Disponible Voir la pièce
4 PB0307010072R Levier frein Non reliée
5 PB0308050015 Câble frein Disponible Voir la pièce
6 PB0307010035R Levier Non reliée
7 PB0308020062 Câble d Disponible Voir la pièce
8 PB0300010604 Vis Disponible Voir la pièce
9 PB0300010621 Vis Disponible Voir la pièce
10 PB0300430601 Rondelle Disponible Voir la pièce
10 PB0300430601 Rondelle Disponible Voir la pièce
11 PB0300210602 Ecrou Disponible Voir la pièce
11 PB0300210602 Ecrou Disponible Voir la pièce
11 PB0300210602 Ecrou Disponible Voir la pièce
11 PB0300210602 Ecrou Disponible Voir la pièce
12 PB0305030001 Crochet Disponible Voir la pièce
13 PB0340030049 Arrêt Disponible Voir la pièce
14 PB0300800004R Molette Non reliée
14 PB0300800004R Molette Non reliée
15 PB0300090802 Vis Disponible Voir la pièce
16 PB4002090302R Guidon Non reliée
17 PB0340030055R Capot inferieur Non reliée
18 PB0307020023 Manette gaz Disponible Voir la pièce
19 PB0300080611 Vis Disponible Voir la pièce
22 PB0308040050 Cable accellerateur Disponible Voir la pièce
23 PB0503000044 Etiquette Disponible Voir la pièce
24 PB0503000043 Etiquette Disponible Voir la pièce

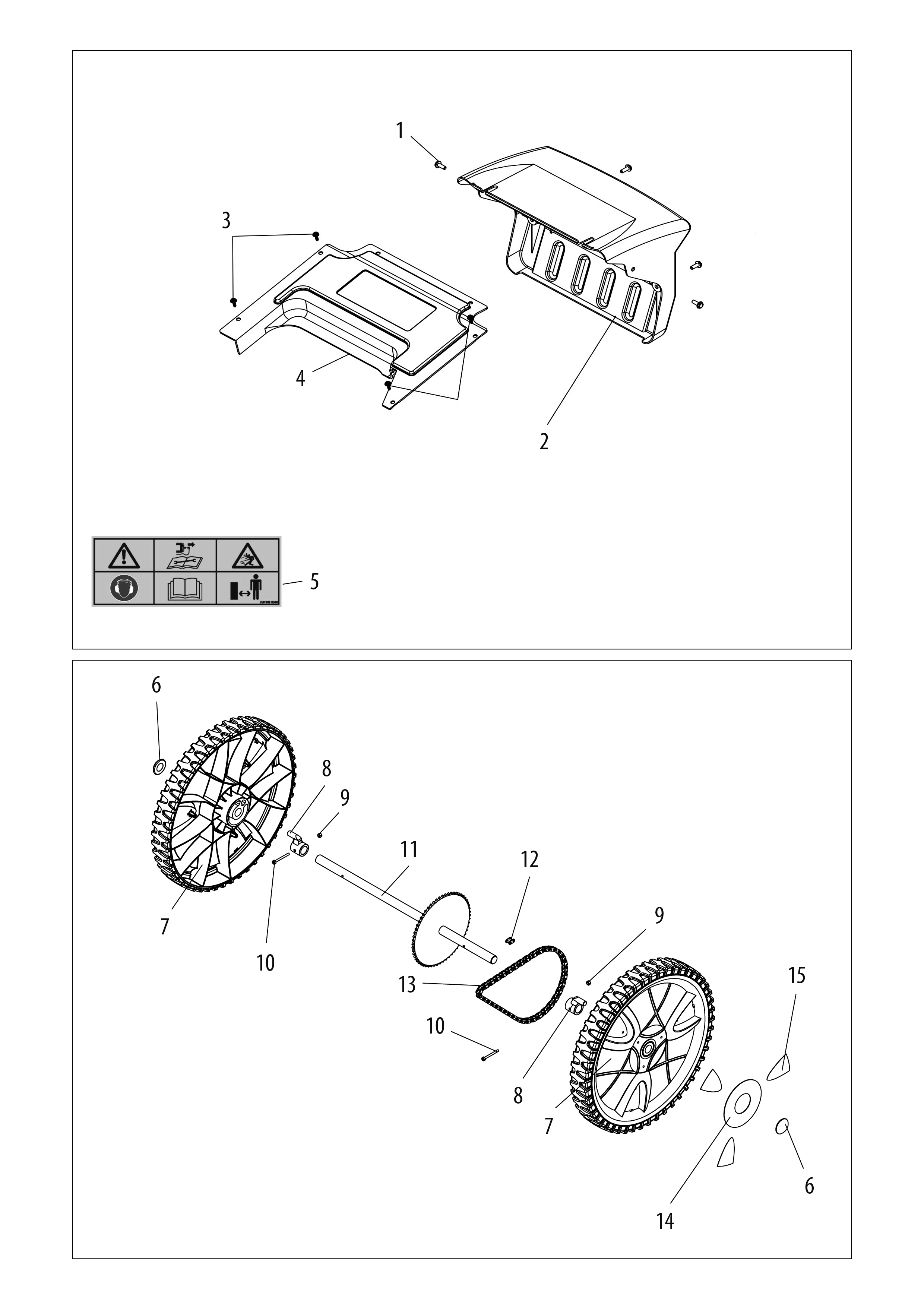

Vue éclatée DEB 519

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 PB0300090602 Vis Disponible Voir la pièce
2 PB0340030057R Capot arrière Non reliée
3 PB0300070405 Vis Non reliée
4 PB0340030001R Capot moteur Non reliée
5 PB0503000049 Etiquette Disponible Voir la pièce
6 PB0300702001 Enjoliveur Disponible Voir la pièce
6 PB0300702001 Enjoliveur Disponible Voir la pièce
7 68210002 Kit roue Disponible Voir la pièce
7 68210002 Kit roue Disponible Voir la pièce
8 PB0302030166R Moyeu roue Non reliée
8 PB0302030166R Moyeu roue Non reliée
9 PB0300210602 Ecrou Disponible Voir la pièce
9 PB0300210602 Ecrou Disponible Voir la pièce
10 PB0300020618R Vis Non reliée
10 PB0300020618R Vis Non reliée
11 PB0306050130R Arbre Non reliée
12 PB0306020001 Attache rapide Disponible Voir la pièce
13 PB0306020020R Chaine Non reliée
14 PB0503010333R Etiquette Non reliée
15 PB0503010332R Etiquette Non reliée
