Vue Éclatée 754 T (SEMAK)
Retrouvez les pièces détachées, références et repères disponibles pour 754 T (SEMAK).

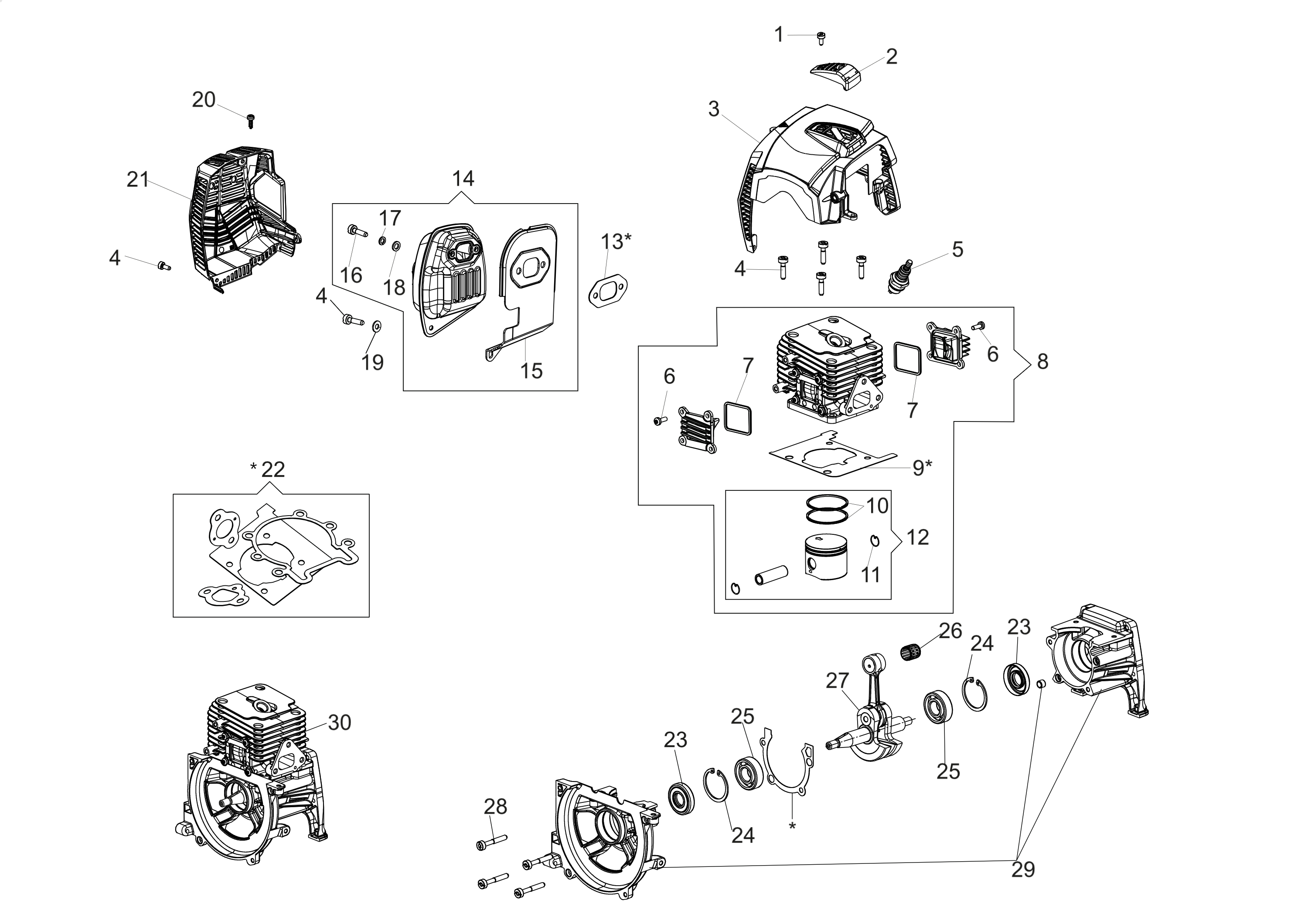

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61330040AR | Vis | Disponible | Voir la pièce |
| 2 | 61530071R | Couvre bougie | Disponible | Voir la pièce |
| 3 | 61530011R | Couvercle | Disponible | Voir la pièce |
| 4 | 3891048R | Vis | Disponible | Voir la pièce |
| 4 | 3891048R | Vis | Disponible | Voir la pièce |
| 4 | 3891048R | Vis | Disponible | Voir la pièce |
| 5 | 3055118R | Bougie | Non reliée | |
| 6 | 3991009R | Vis | Disponible | Voir la pièce |
| 6 | 3991009R | Vis | Disponible | Voir la pièce |
| 7 | 61400005R | Joint | Disponible | Voir la pièce |
| 7 | 61400005R | Joint | Disponible | Voir la pièce |
| 8 | 61530178 | Kit complet de cylindre | Disponible | Voir la pièce |
| 9 | 61530066R | Joint | Disponible | Voir la pièce |
| 10 | 50080013R | Segment | Disponible | Voir la pièce |
| 11 | 007201198R | Bague | Disponible | Voir la pièce |
| 12 | 61530179 | Piston complet | Disponible | Voir la pièce |
| 13 | 61530095R | Joint | Disponible | Voir la pièce |
| 14 | 61532012BR | Pot | Disponible | Voir la pièce |
| 15 | 61530065R | Deflecteur | Disponible | Voir la pièce |
| 16 | 3891086R | Vis | Disponible | Voir la pièce |
| 17 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 18 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 19 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 20 | 3893054AR | Vis | Disponible | Voir la pièce |
| 21 | 61530005R | Couvre-pot | Disponible | Voir la pièce |
| 22 | 61530180 | Kit joints | Disponible | Voir la pièce |
| 22 | 61530180 | Kit joints | Disponible | Voir la pièce |
| 22 | 61530180 | Kit joints | Disponible | Voir la pièce |
| 22 | 61530180 | Kit joints | Disponible | Voir la pièce |
| 23 | 52062008R | Bague | Disponible | Voir la pièce |
| 23 | 52062008R | Bague | Disponible | Voir la pièce |
| 24 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 24 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 25 | 3034012R | Roulement | Non reliée | |
| 25 | 3034012R | Roulement | Non reliée | |
| 26 | 026400017R | Cage a aguilles | Disponible | Voir la pièce |
| 27 | 61400039R | Vilebrequin | Disponible | Voir la pièce |
| 28 | 3891054R | Vis | Disponible | Voir la pièce |
| 29 | 61530018AR | Carter moteur complet | Disponible | Voir la pièce |
| 30 | 61530181R | Short block | Disponible | Voir la pièce |

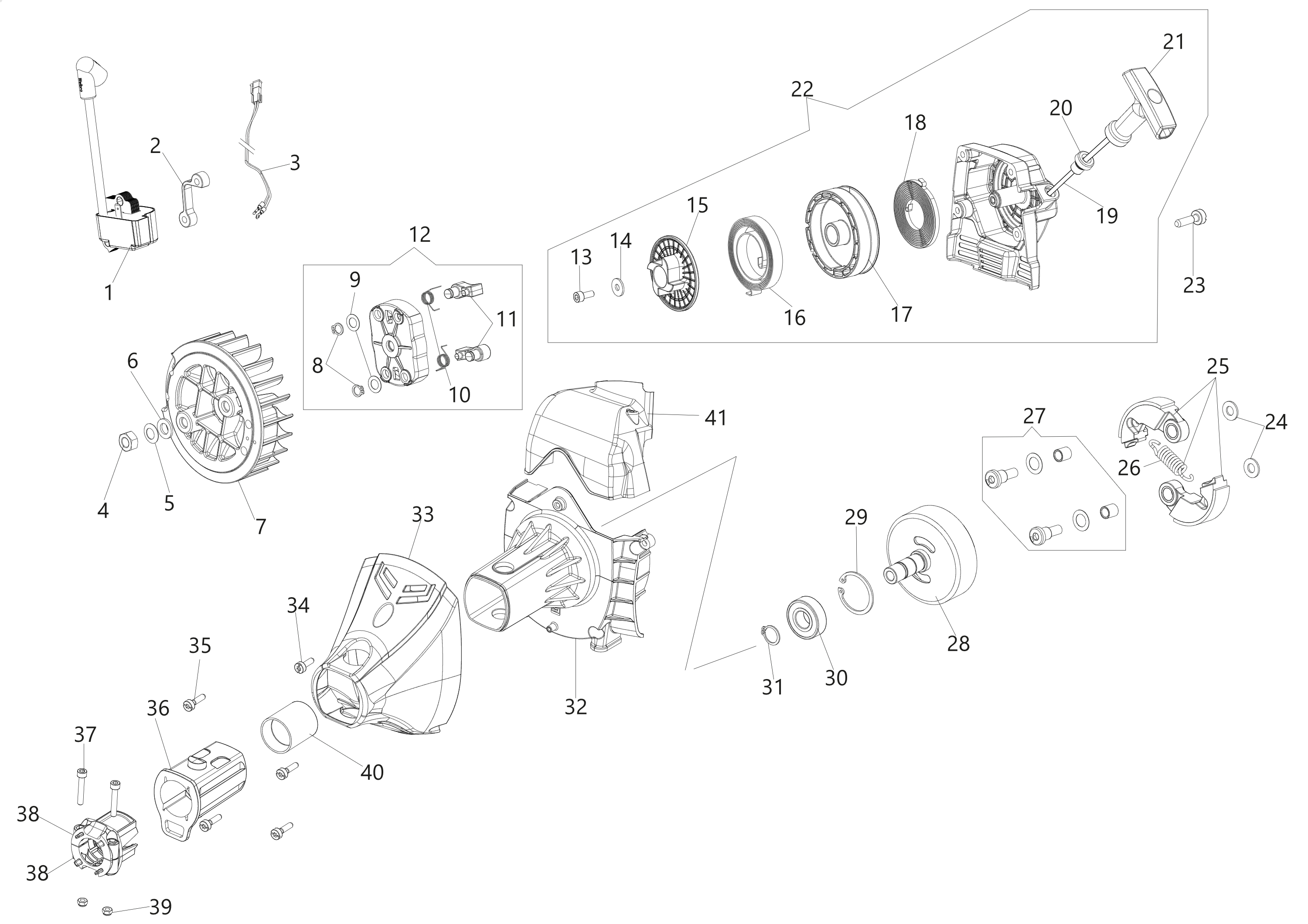

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61530067AR | Bobine | Disponible | Voir la pièce |
| 2 | 61400040AR | Entretoise | Disponible | Voir la pièce |
| 3 | 61250282BR | Cable | Non reliée | |
| 4 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 5 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 6 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 7 | 61530147R | Volant | Non reliée | |
| 8 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 9 | 3064010R | Bague | Disponible | Voir la pièce |
| 10 | 61400024R | Ressort | Disponible | Voir la pièce |
| 11 | 61400023R | Cliquet | Disponible | Voir la pièce |
| 12 | 61402007R | Entraineur | Disponible | Voir la pièce |
| 13 | 3801009R | Vis | Non reliée | |
| 14 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 15 | 61450025AR | Couronne | Non reliée | |
| 16 | 56520256R | Ressort de démarrage | Disponible | Voir la pièce |
| 17 | 61450024AR | Poulie de démarrage | Non reliée | |
| 18 | 61450044AR | Ressort de démarrage | Disponible | Voir la pièce |
| 19 | 50070123R | Cordelette | Disponible | Voir la pièce |
| 20 | 072700089R | Bague | Disponible | Voir la pièce |
| 21 | 61200015R | Poignée de démarrage | Disponible | Voir la pièce |
| 22 | 61530228R | Demarrage complet | Non reliée | |
| 23 | 3891048R | Vis | Disponible | Voir la pièce |
| 24 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 25 | 4191153BR | Embrayage | Non reliée | |
| 26 | 4191028R | Ressort | Disponible | Voir la pièce |
| 27 | 61420020 | Système de fixation | Disponible | Voir la pièce |
| 28 | 61250105R | Cloche embrayage | Disponible | Voir la pièce |
| 29 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 30 | 3035042R | Roulement | Disponible | Voir la pièce |
| 31 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 32 | 61400055BR | Carter | Disponible | Voir la pièce |
| 33 | 61400057BR | Protection | Disponible | Voir la pièce |
| 34 | 3891035R | Vis | Disponible | Voir la pièce |
| 35 | 3891048R | Vis | Disponible | Voir la pièce |
| 36 | 61040010R | Manchon | Disponible | Voir la pièce |
| 37 | 3801016R | Vis | Disponible | Voir la pièce |
| 38 | 61040017AR | Entretoise | Disponible | Voir la pièce |
| 38 | 61040017AR | Entretoise | Disponible | Voir la pièce |
| 39 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 40 | 61400135R | Bague | Disponible | Voir la pièce |
| 41 | 61530078R | Flasque | Disponible | Voir la pièce |

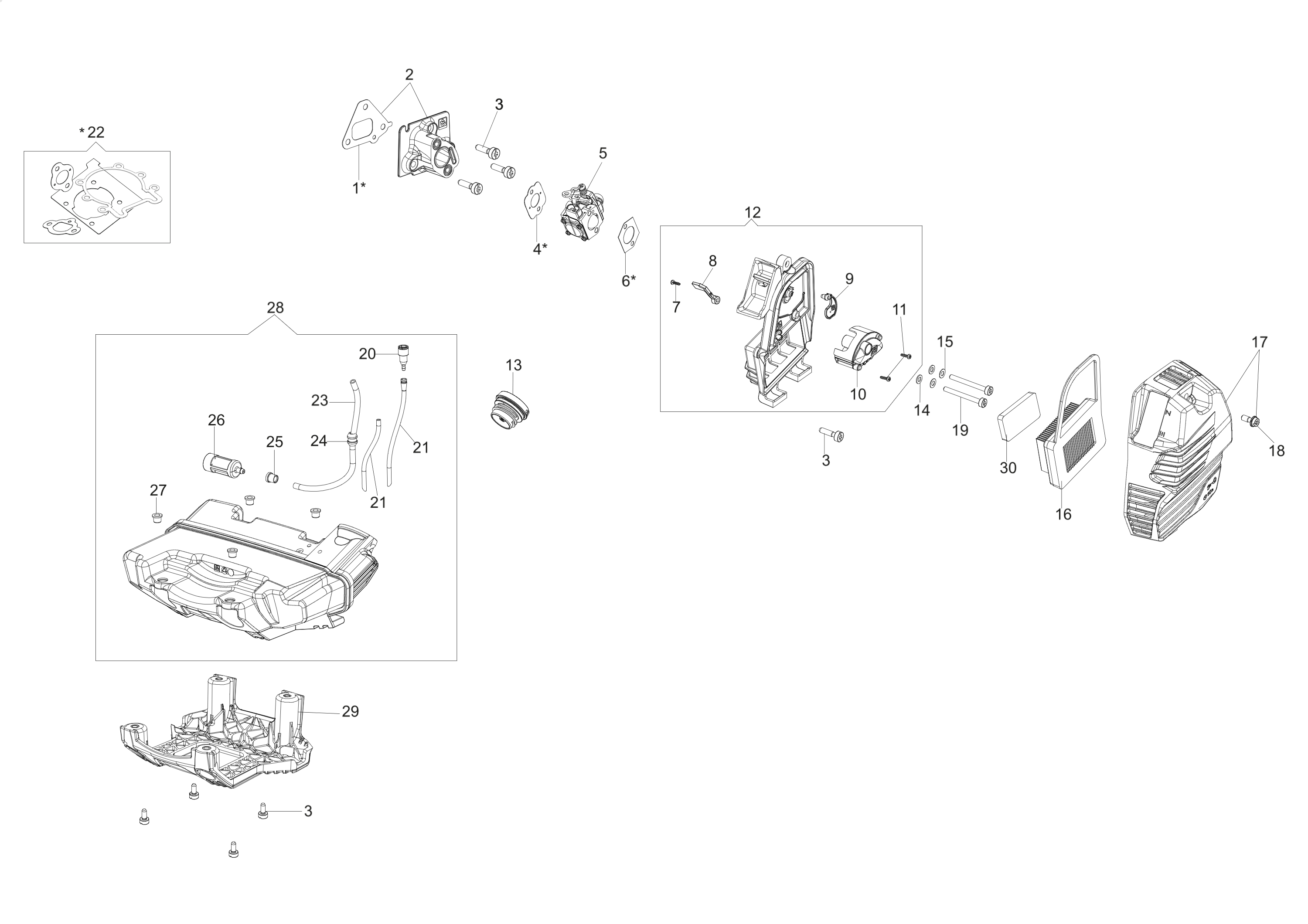

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61400007R | Joint | Disponible | Voir la pièce |
| 2 | 61400191 | Bride | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 4 | 61400027R | Joint | Disponible | Voir la pièce |
| 5 | 2318662BR | Carburateur | Disponible | Voir la pièce |
| 6 | 61400056AR | Joint | Disponible | Voir la pièce |
| 7 | 3960017AR | Vis | Disponible | Voir la pièce |
| 8 | 61530024R | Levier starter | Disponible | Voir la pièce |
| 9 | 61530025R | Papillon | Disponible | Voir la pièce |
| 10 | 61530151R | Couvercle | Disponible | Voir la pièce |
| 11 | 3960174R | Vis | Disponible | Voir la pièce |
| 12 | 61530182 | Kit support filtre à air | Disponible | Voir la pièce |
| 13 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 14 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 15 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 16 | 61530028R | Filtre aire | Disponible | Voir la pièce |
| 17 | 61530183 | Couvercle filtre aire | Disponible | Voir la pièce |
| 18 | 61330040AR | Vis | Disponible | Voir la pièce |
| 19 | 3891063R | Vis | Disponible | Voir la pièce |
| 20 | 61400367R | Soupape | Disponible | Voir la pièce |
| 21 | 61380112R | Tuyau | Disponible | Voir la pièce |
| 21 | 61380112R | Tuyau | Disponible | Voir la pièce |
| 22 | 61530180 | Kit joints | Disponible | Voir la pièce |
| 22 | 61530180 | Kit joints | Disponible | Voir la pièce |
| 22 | 61530180 | Kit joints | Disponible | Voir la pièce |
| 22 | 61530180 | Kit joints | Disponible | Voir la pièce |
| 23 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 24 | 4161211R | Passetube | Disponible | Voir la pièce |
| 25 | 61110162BR | Bague | Disponible | Voir la pièce |
| 26 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 27 | 61380017R | Entretoise | Disponible | Voir la pièce |
| 28 | 61530126R | Reservoir complet | Disponible | Voir la pièce |
| 29 | 61530156R | Pied avec bagues | Disponible | Voir la pièce |
| 30 | 61530103R | Filtre aire | Disponible | Voir la pièce |

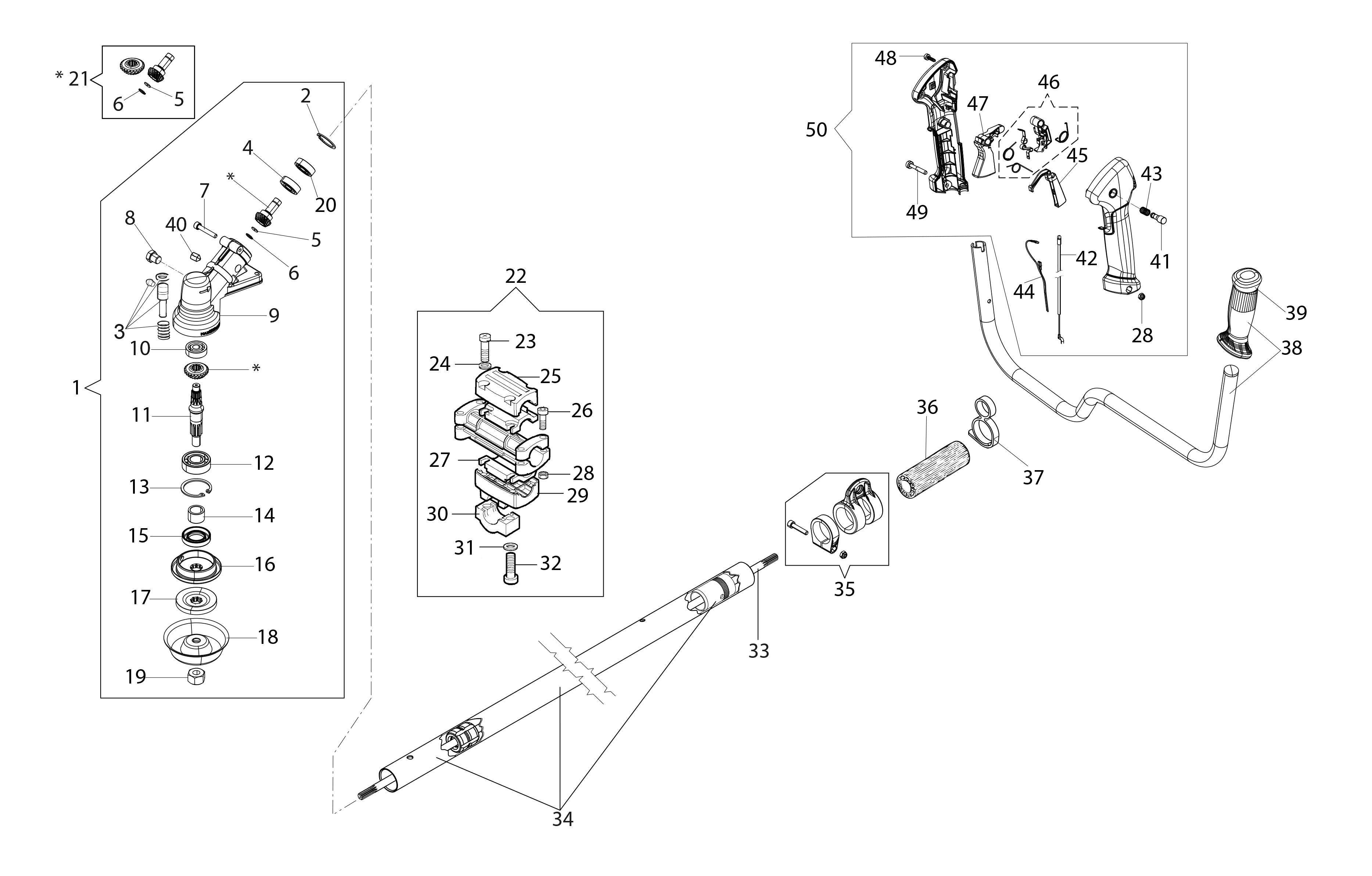

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61530034AR | Couple conique Ø32 | Disponible | Voir la pièce |
| 2 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 3 | 4174338A | Kit pivot | Disponible | Voir la pièce |
| 4 | 3034033R | Roulement | Disponible | Voir la pièce |
| 5 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 5 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 6 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 6 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 7 | 3990148R | Vis | Disponible | Voir la pièce |
| 8 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 9 | 61530039R | Boite engrenage | Disponible | Voir la pièce |
| 10 | 3034218R | Roulement | Disponible | Voir la pièce |
| 11 | 61110072R | Pivot | Disponible | Voir la pièce |
| 12 | 3034032R | Roulement | Disponible | Voir la pièce |
| 13 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 14 | 4138668 | Entretoise | Disponible | Voir la pièce |
| 15 | 3050023R | Bague | Disponible | Voir la pièce |
| 16 | 4191247R | Moyeu | Disponible | Voir la pièce |
| 17 | 4179088R | Flasque | Disponible | Voir la pièce |
| 18 | 61110074AR | Protection | Non reliée | |
| 19 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 20 | 3035060R | Roulement | Disponible | Voir la pièce |
| 21 | 61112058 | Kit engranages | Disponible | Voir la pièce |
| 21 | 61112058 | Kit engranages | Disponible | Voir la pièce |
| 21 | 61112058 | Kit engranages | Disponible | Voir la pièce |
| 22 | 61112166R | Etau cpl. | Disponible | Voir la pièce |
| 23 | 3801017R | Vis | Disponible | Voir la pièce |
| 24 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 25 | 61110249R | Couvercle | Disponible | Voir la pièce |
| 26 | 3801015R | Vis | Disponible | Voir la pièce |
| 27 | 4098800BR | Insert | Disponible | Voir la pièce |
| 28 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 28 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 29 | 61110250AR | Moyeu | Disponible | Voir la pièce |
| 30 | 61110251R | Collier | Disponible | Voir la pièce |
| 31 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 32 | 3801026R | Pivot | Disponible | Voir la pièce |
| 33 | 61530154R | Arbre trasmission | Disponible | Voir la pièce |
| 34 | 61400206AR | Tuyau Ø32 | Disponible | Voir la pièce |
| 35 | 4174108R | Bande | Disponible | Voir la pièce |
| 36 | 4095033AR | Poignée | Disponible | Voir la pièce |
| 37 | 61170132R | Passe-cable | Disponible | Voir la pièce |
| 38 | 61400209R | Guidon et poignée | Disponible | Voir la pièce |
| 39 | 61040140R | Poignée | Disponible | Voir la pièce |
| 40 | 3805010 | Vis | Disponible | Voir la pièce |
| 41 | 56550185R | Interrupteur | Disponible | Voir la pièce |
| 42 | 61400301BR | Cable accellerateur | Non reliée | |
| 43 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 44 | 61400306R | Cable | Non reliée | |
| 45 | 61370114AR | Levier | Disponible | Voir la pièce |
| 46 | 61370294 | Kit levier | Disponible | Voir la pièce |
| 47 | 61380064R | Levier accelerateur | Disponible | Voir la pièce |
| 48 | 3893016AR | Vis | Disponible | Voir la pièce |
| 49 | 3891054R | Vis | Disponible | Voir la pièce |
| 50 | 61402039BR | Poignee complete | Disponible | Voir la pièce |

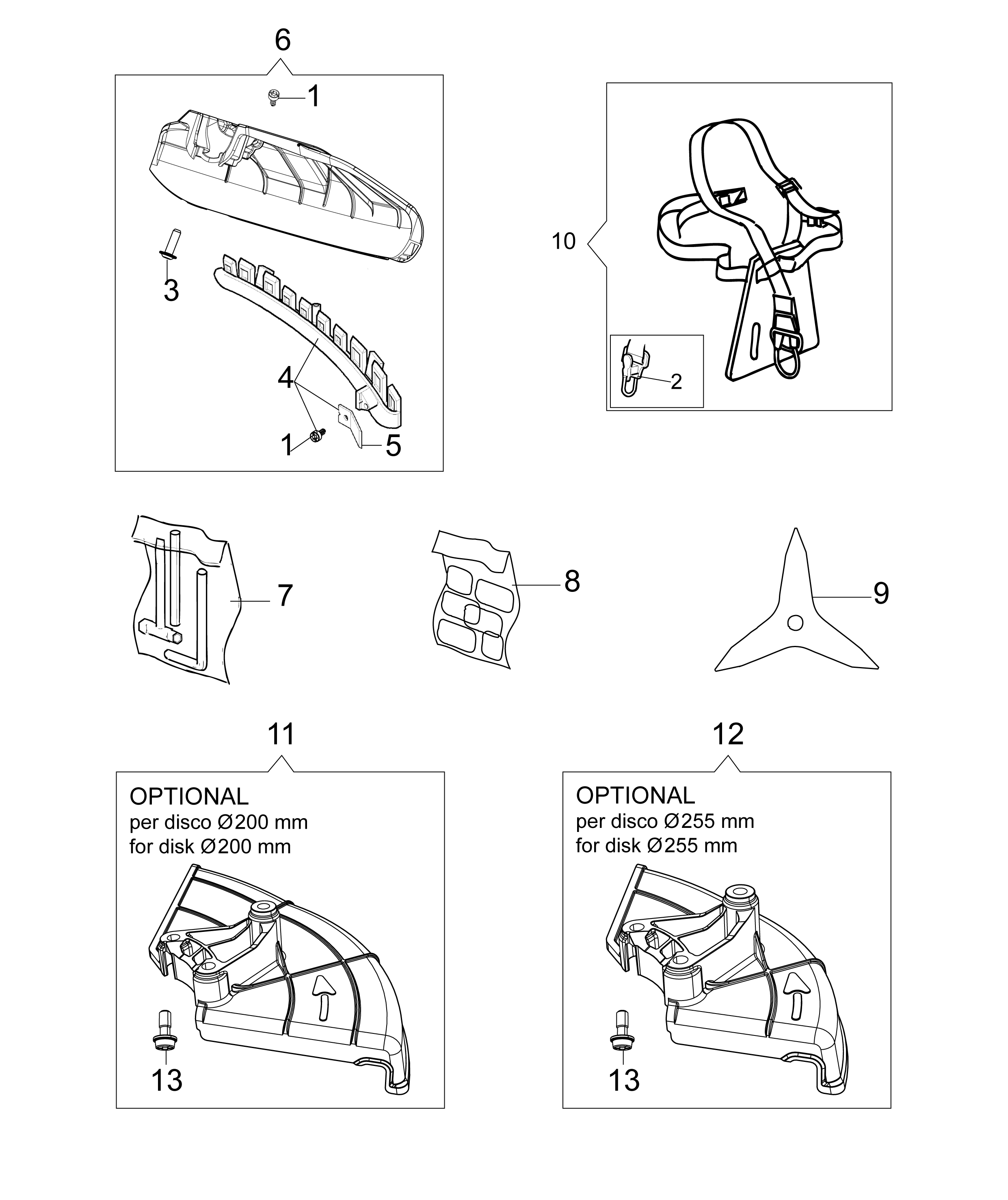

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3893019R | Vis | Disponible | Voir la pièce |
| 1 | 3893019R | Vis | Disponible | Voir la pièce |
| 2 | 3065001 | Crochet | Disponible | Voir la pièce |
| 3 | 3091000R | Vis | Disponible | Voir la pièce |
| 4 | 61380126 | Bande | Non reliée | |
| 5 | 4174275R | Lame | Disponible | Voir la pièce |
| 6 | 61530185 | Kit protection | Disponible | Voir la pièce |
| 7 | 61052031R | Kit outils | Disponible | Voir la pièce |
| 8 | 61530187 | Kit etiquettes | Disponible | Voir la pièce |
| 9 | 4095665BR | Disque à 3 dents | Disponible | Voir la pièce |
| 10 | 63070003AR | Harnais | Disponible | Voir la pièce |
