Vue Éclatée PPi 35
Retrouvez les pièces détachées, références et repères disponibles pour PPi 35.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54120056 | Kit demi-coque | Disponible | Voir la pièce |
| 2 | 54040060R | Traîneau | Disponible | Voir la pièce |
| 2 | 54120049R | Traîneau | Disponible | Voir la pièce |
| 3 | 3893016AR | Vis | Disponible | Voir la pièce |
| 3 | 3893016AR | Vis | Disponible | Voir la pièce |
| 3 | 3893016AR | Vis | Disponible | Voir la pièce |
| 4 | 54120022R | Cablage | Disponible | Voir la pièce |
| 5 | 49020105R | ECU | Disponible | Voir la pièce |
| 6 | 54120060 | Kit moteur | Disponible | Voir la pièce |
| 7 | 54120033R | Carter | Disponible | Voir la pièce |
| 8 | 3891035R | Vis | Disponible | Voir la pièce |
| 9 | 3893001R | Vis | Disponible | Voir la pièce |
| 10 | 54340010R | Flasque | Disponible | Voir la pièce |
| 11 | 3960102R | Vis | Disponible | Voir la pièce |
| 12 | 300000058R | Vis | Disponible | Voir la pièce |
| 13 | 3891035R | Vis | Disponible | Voir la pièce |
| 14 | 3892002R | Vis | Disponible | Voir la pièce |
| 15 | 54120024R | Cablage | Disponible | Voir la pièce |
| 16 | 54340011R | Kit protection | Disponible | Voir la pièce |
| 17 | 3893060R | Vis | Disponible | Voir la pièce |
| 18 | 54030027 | Batterie | Non reliée | |
| 18 | 54030031A | Batterie | Non reliée | |
| 19 | 54030007 | Charge batterie | Non reliée | |
| 19 | 54030015 | Charge batterie uk | Non reliée | |
| 19 | 54030018 | Charge batterie | Non reliée | |
| 19 | 54030019 | Charge batterie uk | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54120061 | Kit demi-coque | Disponible | Voir la pièce |
| 2 | 54120062 | Kit levier accelerateur | Disponible | Voir la pièce |
| 2 | 54120062 | Kit levier accelerateur | Disponible | Voir la pièce |
| 2 | 54120062 | Kit levier accelerateur | Disponible | Voir la pièce |
| 2 | 54120062 | Kit levier accelerateur | Disponible | Voir la pièce |
| 2 | 54120062 | Kit levier accelerateur | Disponible | Voir la pièce |
| 3 | 3893016AR | Vis | Disponible | Voir la pièce |
| 4 | 3891048R | Vis | Disponible | Voir la pièce |
| 5 | 61010019R | Bande | Disponible | Voir la pièce |
| 6 | 3893016AR | Vis | Disponible | Voir la pièce |
| 7 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 8 | 56550102R | Bride | Disponible | Voir la pièce |
| 9 | 54120023R | Commutateur d | Disponible | Voir la pièce |
| 10 | 54120031R | Levier accelerateur | Disponible | Voir la pièce |
| 11 | 3891057R | Vis | Disponible | Voir la pièce |
| 12 | 61010024AR | Collier | Disponible | Voir la pièce |
| 13 | 61380093 | Kit poignée | Disponible | Voir la pièce |
| 14 | 3960167R | Vis | Disponible | Voir la pièce |
| 15 | 3891048R | Vis | Disponible | Voir la pièce |
| 16 | 61042026R | Protection | Disponible | Voir la pièce |

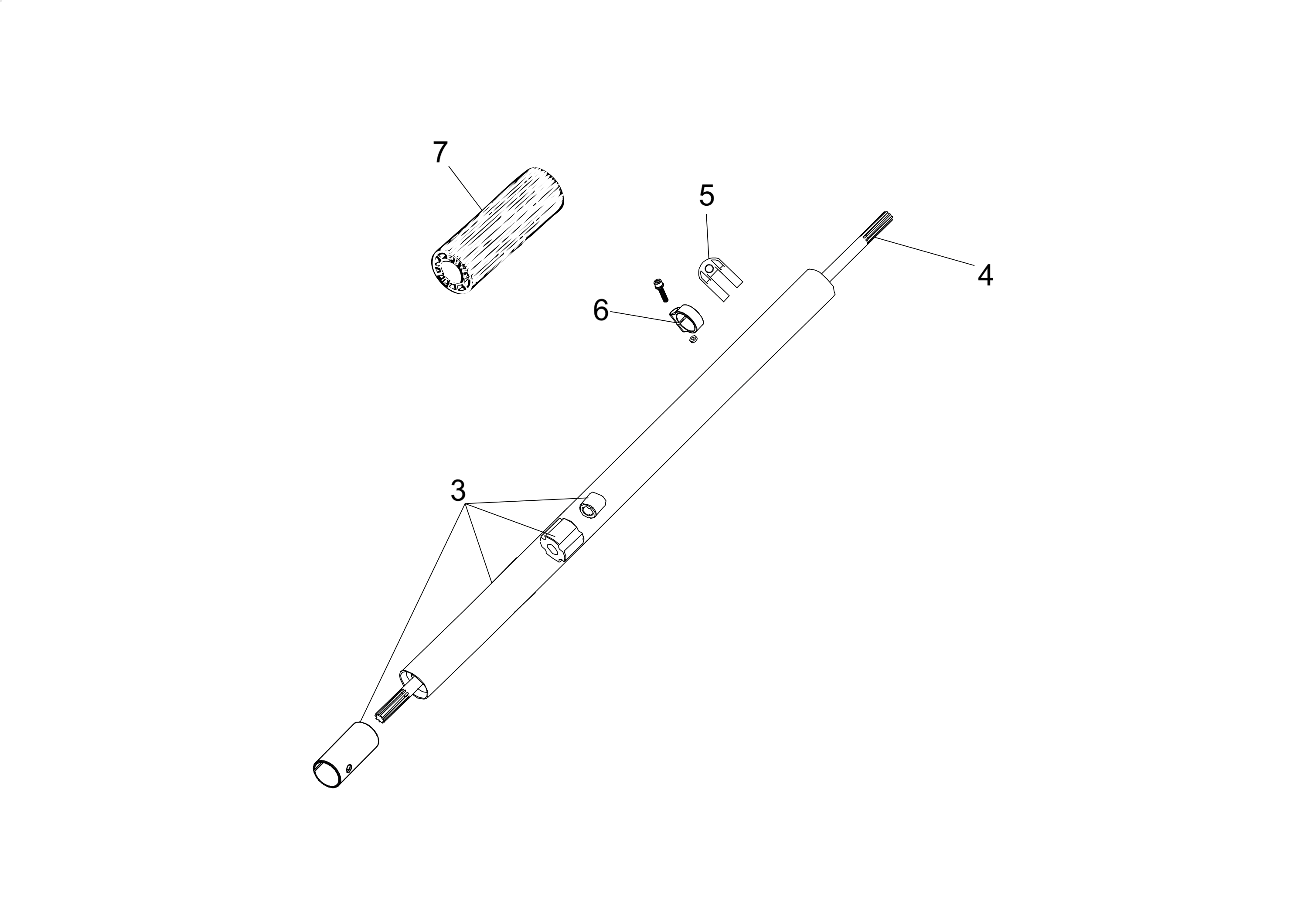

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 3 | BF000112R | Tuyau Ø26 | Disponible | Voir la pièce |
| 4 | BF000113R | Arbre compl. | Disponible | Voir la pièce |
| 5 | BF000048R | Bande | Non reliée | |
| 6 | BF000012R | Bande | Disponible | Voir la pièce |
| 7 | BF000114R | Poignee | Disponible | Voir la pièce |

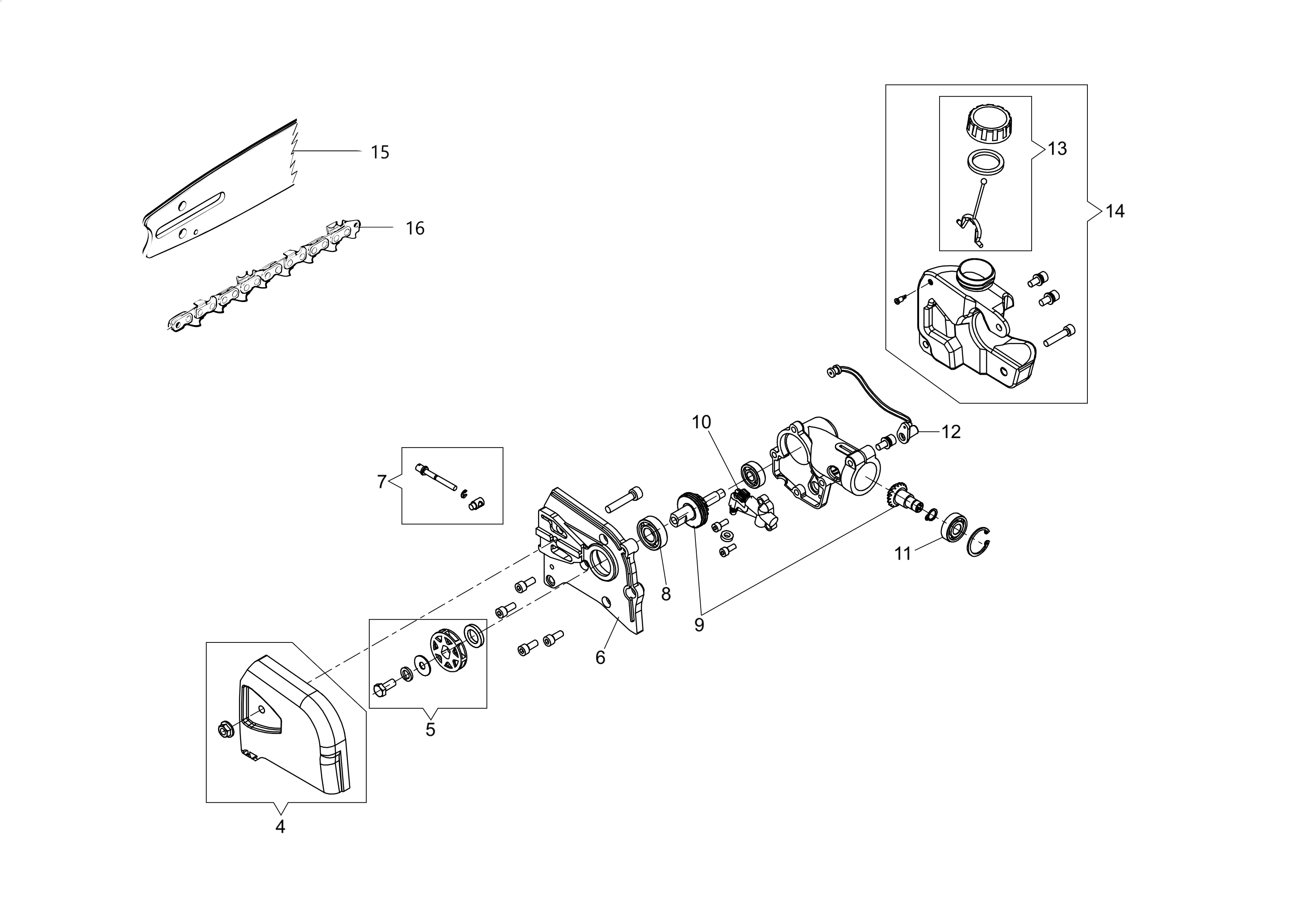

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 4 | 61460091 | Carter chaine | Disponible | Voir la pièce |
| 5 | 61460099 | Jeu pignon et engrenage | Disponible | Voir la pièce |
| 6 | BF000080R | Carter | Disponible | Voir la pièce |
| 7 | 61460092 | Kit vis tension | Disponible | Voir la pièce |
| 8 | BF000084R | Roulement | Disponible | Voir la pièce |
| 9 | 61460093 | Kit engranages | Disponible | Voir la pièce |
| 10 | BF000087R | Pompe huile | Disponible | Voir la pièce |
| 11 | BF000088R | Roulement | Disponible | Voir la pièce |
| 12 | BF000089R | Tuyau | Disponible | Voir la pièce |
| 13 | BF000090R | Bouchon | Disponible | Voir la pièce |
| 14 | BF000091R | Reservoir complet | Disponible | Voir la pièce |
| 15 | 61542010R | Guide 10 | Disponible | Voir la pièce |
| 16 | 30629012C | Chaine .3/8 | Disponible | Voir la pièce |
