Vue Éclatée Applicazione (Decespugliatore) BCi 35 D
Retrouvez les pièces détachées, références et repères disponibles pour Applicazione (Decespugliatore) BCi 35 D.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63109002 | Tete Load&Go | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 63100018R | Kit ressor | Disponible | Voir la pièce |
| 5 | 63100020R | Bobine | Disponible | Voir la pièce |
| 6 | 63100007R | Pommeau | Non reliée | |
| 7 | 63120001R | Bague | Disponible | Voir la pièce |
| 8 | 63100005R | Couvercle | Disponible | Voir la pièce |

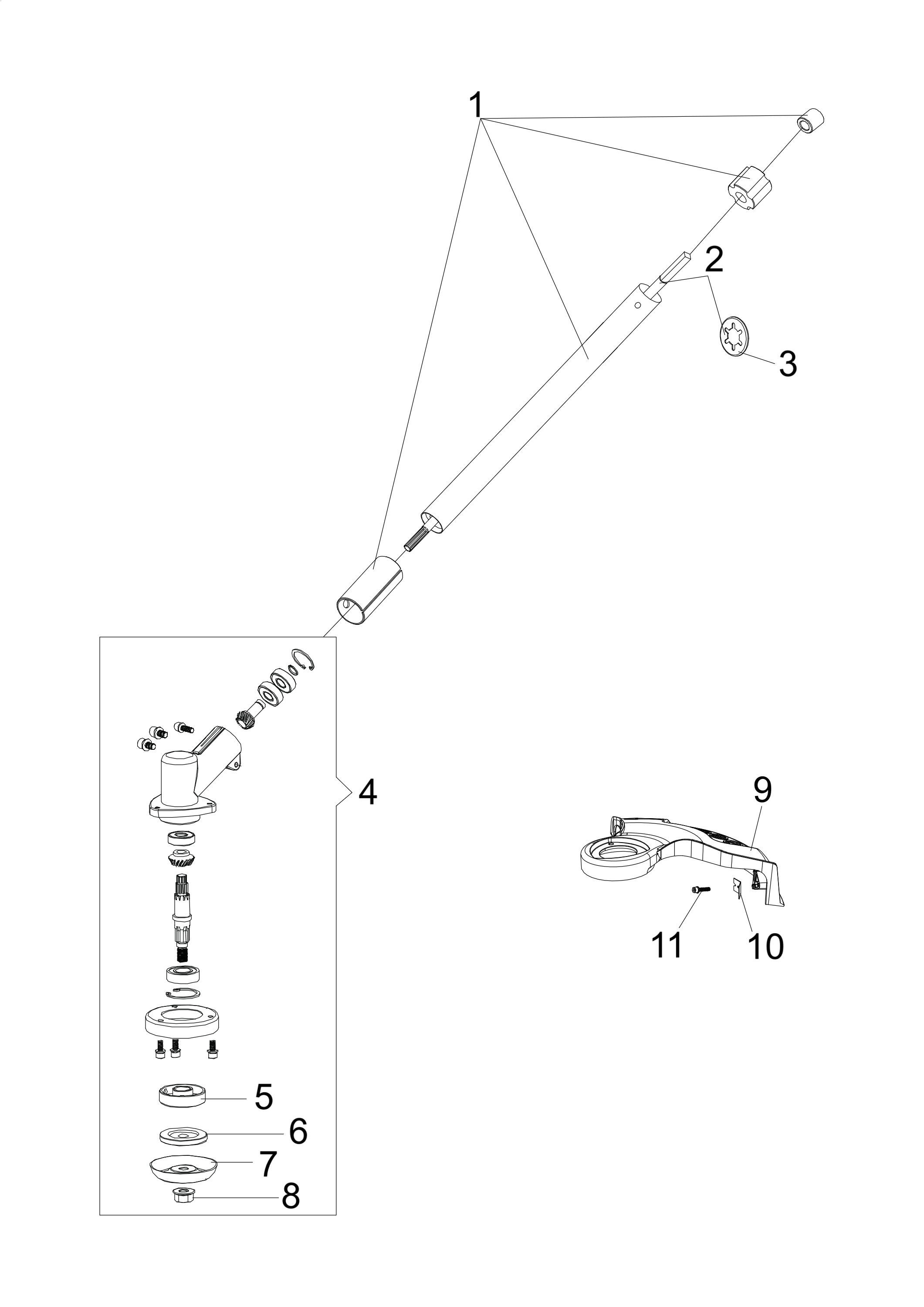

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | BF000071R | Tuyau | Disponible | Voir la pièce |
| 2 | 61460089 | Arbre compl. | Disponible | Voir la pièce |
| 3 | BF000063R | Bague seeger | Disponible | Voir la pièce |
| 4 | BF000144R | Couple conique Ø26 | Disponible | Voir la pièce |
| 5 | BF000037R | Moyeu | Disponible | Voir la pièce |
| 6 | BF000038R | Flasque | Disponible | Voir la pièce |
| 7 | BF000036R | Protection | Disponible | Voir la pièce |
| 8 | BF000007R | Ecrou | Disponible | Voir la pièce |
| 9 | 54120013AR | Protection | Disponible | Voir la pièce |
| 10 | 4174275R | Lame | Disponible | Voir la pièce |
| 11 | 3893016AR | Vis | Disponible | Voir la pièce |
