Vue Éclatée RC 350
Retrouvez les pièces détachées, références et repères disponibles pour RC 350.

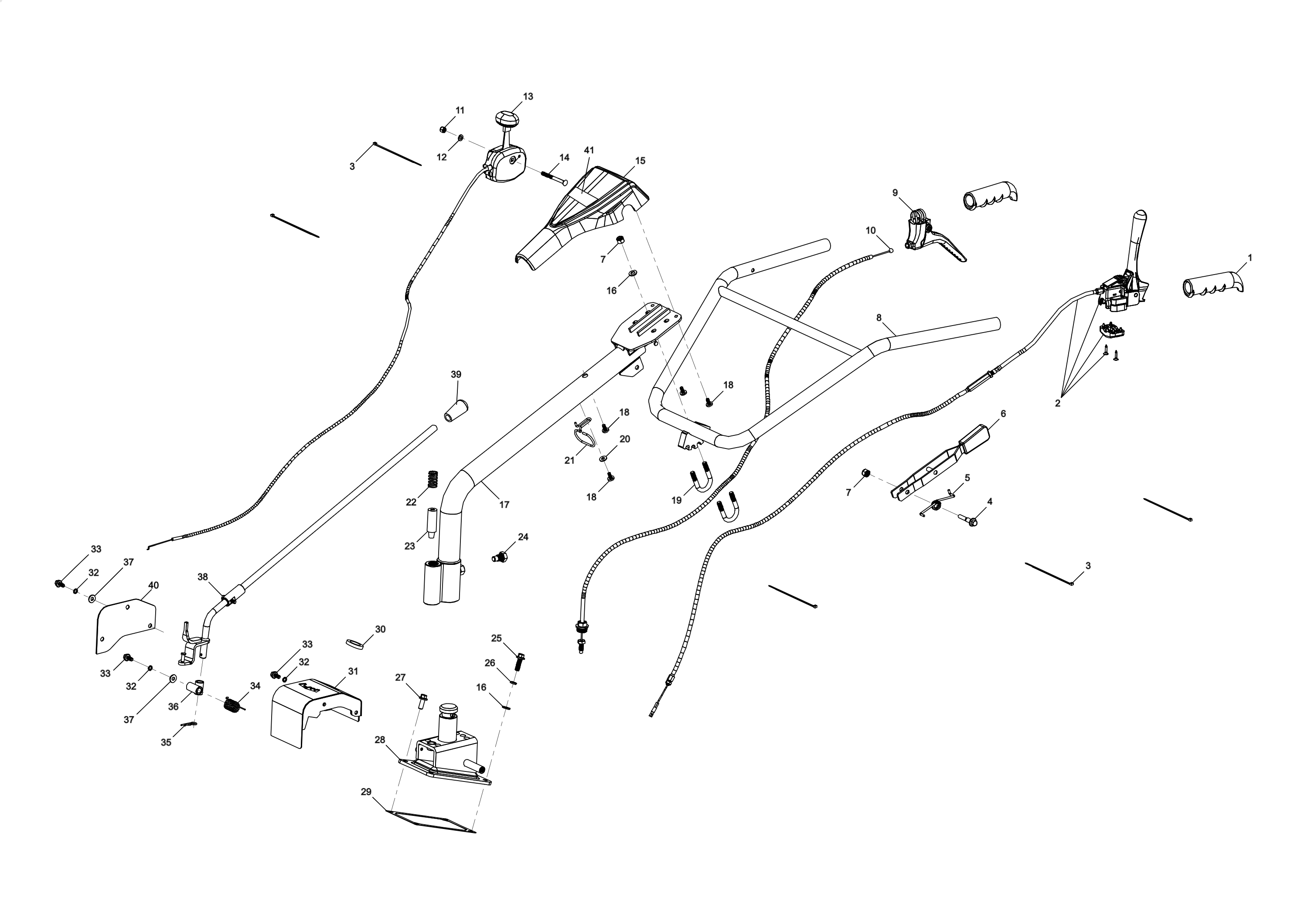

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152747 | Poignée | Disponible | Voir la pièce |
| 2 | L66152748 | Levier complet | Disponible | Voir la pièce |
| 3 | L66150505 | Clip | Disponible | Voir la pièce |
| 3 | L66150505 | Clip | Disponible | Voir la pièce |
| 4 | L66150901 | Boulon | Disponible | Voir la pièce |
| 5 | L66151281 | Ressort | Disponible | Voir la pièce |
| 6 | L66152749 | Levier | Disponible | Voir la pièce |
| 7 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 7 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 8 | L66152750 | Guidon | Disponible | Voir la pièce |
| 9 | L66151274 | Levier complet | Disponible | Voir la pièce |
| 10 | L66152751 | Cable | Disponible | Voir la pièce |
| 11 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 12 | L66150920 | Rondelle | Disponible | Voir la pièce |
| 13 | L66152752 | Accelerateur complet | Disponible | Voir la pièce |
| 14 | L66151275 | Boulon | Disponible | Voir la pièce |
| 15 | L66152844 | Capot | Disponible | Voir la pièce |
| 16 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 16 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 17 | L66152754 | Planton | Disponible | Voir la pièce |
| 18 | L66150944 | Boulon | Disponible | Voir la pièce |
| 18 | L66150944 | Boulon | Disponible | Voir la pièce |
| 18 | L66150944 | Boulon | Disponible | Voir la pièce |
| 19 | L66151279 | Support | Disponible | Voir la pièce |
| 20 | L66151216 | Rondelle | Disponible | Voir la pièce |
| 21 | L66150942 | Clip | Disponible | Voir la pièce |
| 22 | L66151282 | Ressort | Disponible | Voir la pièce |
| 23 | L66151283 | Pivot | Disponible | Voir la pièce |
| 24 | L66151284 | Vis | Disponible | Voir la pièce |
| 25 | L66150899 | Boulon | Disponible | Voir la pièce |
| 26 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 27 | L66150317 | Vis | Disponible | Voir la pièce |
| 28 | L66152755 | Support du colonne | Disponible | Voir la pièce |
| 29 | L66152756 | Joint | Disponible | Voir la pièce |
| 30 | L66152757 | Amortisseur | Disponible | Voir la pièce |
| 31 | L66152758 | Sélecteur (changement de vitesse) | Disponible | Voir la pièce |
| 32 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 32 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 32 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 33 | L66150393 | Vis | Disponible | Voir la pièce |
| 33 | L66150393 | Vis | Disponible | Voir la pièce |
| 33 | L66150393 | Vis | Disponible | Voir la pièce |
| 34 | L66152759 | Ressort | Disponible | Voir la pièce |
| 35 | L66151289 | Boulon | Disponible | Voir la pièce |
| 36 | L66152760 | Connection | Disponible | Voir la pièce |
| 37 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 37 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 38 | L66152761 | Levier de vitesse | Disponible | Voir la pièce |
| 39 | L66152858 | Poignée | Disponible | Voir la pièce |
| 40 | L66152762 | Plaquette | Disponible | Voir la pièce |
| 41 | L66152855 | Decalque | Disponible | Voir la pièce |

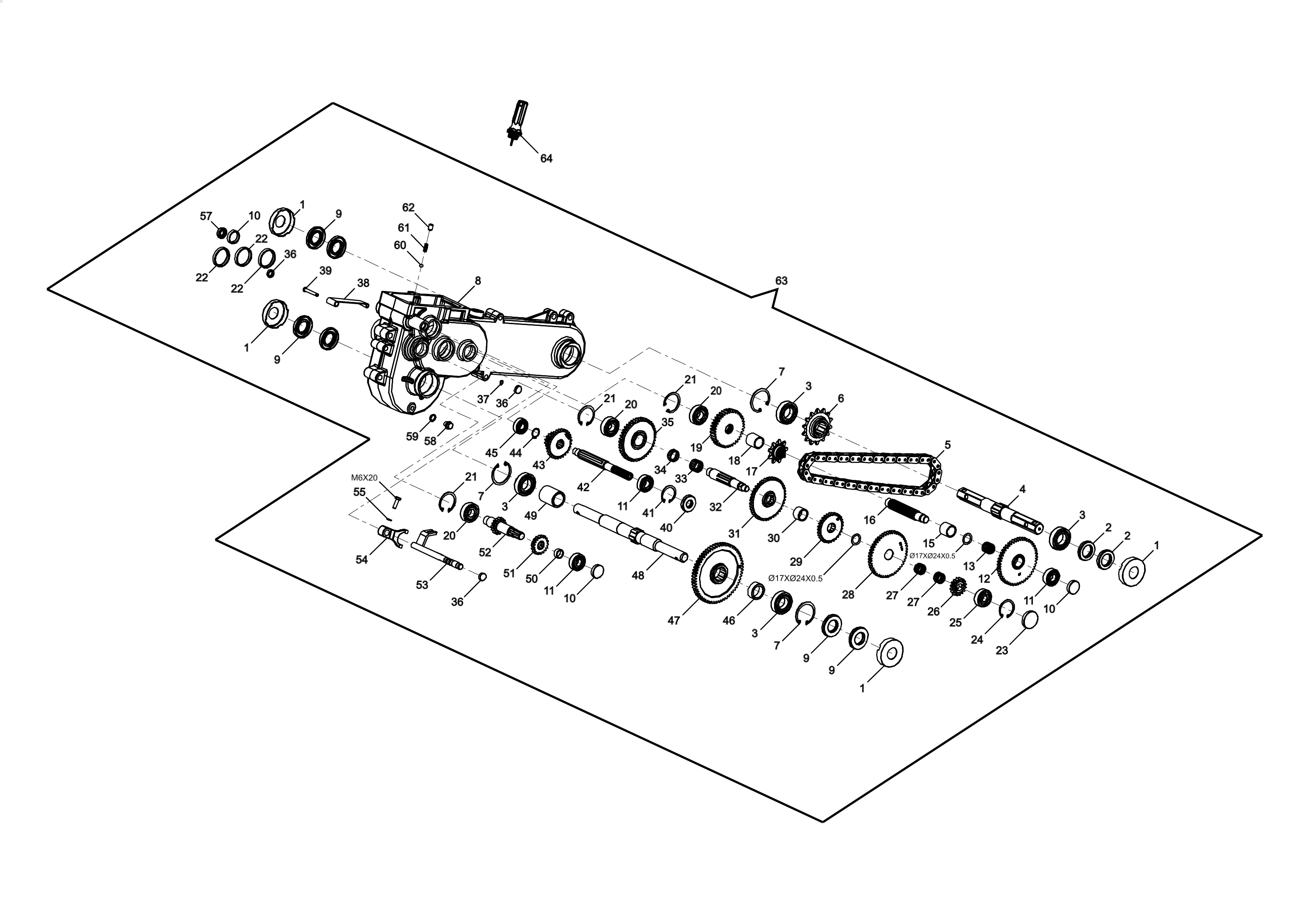

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152763 | Protection | Disponible | Voir la pièce |
| 1 | L66152763 | Protection | Disponible | Voir la pièce |
| 1 | L66152763 | Protection | Disponible | Voir la pièce |
| 1 | L66152763 | Protection | Disponible | Voir la pièce |
| 2 | L66152764 | Joint d | Disponible | Voir la pièce |
| 2 | L66152764 | Joint d | Disponible | Voir la pièce |
| 3 | L66150783 | Roulement | Disponible | Voir la pièce |
| 3 | L66150783 | Roulement | Disponible | Voir la pièce |
| 3 | L66150783 | Roulement | Disponible | Voir la pièce |
| 3 | L66150783 | Roulement | Disponible | Voir la pièce |
| 4 | L66152765 | Axe de roue | Disponible | Voir la pièce |
| 5 | L66152766 | Chaine | Disponible | Voir la pièce |
| 6 | L66152767 | Engrenage | Disponible | Voir la pièce |
| 7 | L66152768 | Bague seeger | Disponible | Voir la pièce |
| 7 | L66152768 | Bague seeger | Disponible | Voir la pièce |
| 7 | L66152768 | Bague seeger | Disponible | Voir la pièce |
| 8 | L66152769 | Boîte de transmission | Disponible | Voir la pièce |
| 9 | L66152770 | Joint d | Disponible | Voir la pièce |
| 9 | L66152770 | Joint d | Disponible | Voir la pièce |
| 9 | L66152770 | Joint d | Disponible | Voir la pièce |
| 9 | L66152770 | Joint d | Disponible | Voir la pièce |
| 10 | L66152771 | Capuchon en caoutchouc | Disponible | Voir la pièce |
| 10 | L66152771 | Capuchon en caoutchouc | Disponible | Voir la pièce |
| 10 | L66152771 | Capuchon en caoutchouc | Disponible | Voir la pièce |
| 11 | L66150657 | Roulement | Disponible | Voir la pièce |
| 11 | L66150657 | Roulement | Disponible | Voir la pièce |
| 11 | L66150657 | Roulement | Disponible | Voir la pièce |
| 12 | L66152772 | Engrenage | Disponible | Voir la pièce |
| 13 | L66152773 | Cage a rouleaux | Disponible | Voir la pièce |
| 15 | L66152774 | Bague | Disponible | Voir la pièce |
| 16 | L66152775 | Arbre | Disponible | Voir la pièce |
| 17 | L66152776 | Couronne dentée | Disponible | Voir la pièce |
| 18 | L66152777 | Bague | Disponible | Voir la pièce |
| 19 | L66152778 | Engrenage | Disponible | Voir la pièce |
| 20 | L66150827 | Roulement | Disponible | Voir la pièce |
| 20 | L66150827 | Roulement | Disponible | Voir la pièce |
| 20 | L66150827 | Roulement | Disponible | Voir la pièce |
| 21 | L66152779 | Bague seeger | Disponible | Voir la pièce |
| 21 | L66152779 | Bague seeger | Disponible | Voir la pièce |
| 21 | L66152779 | Bague seeger | Disponible | Voir la pièce |
| 22 | L66152780 | Joint en caoutchouc | Disponible | Voir la pièce |
| 22 | L66152780 | Joint en caoutchouc | Disponible | Voir la pièce |
| 22 | L66152780 | Joint en caoutchouc | Disponible | Voir la pièce |
| 23 | L66152781 | Capuchon en caoutchouc | Disponible | Voir la pièce |
| 24 | L66152782 | Bague seeger | Disponible | Voir la pièce |
| 25 | L66152783 | Roulement | Disponible | Voir la pièce |
| 26 | L66152784 | Engrenage | Disponible | Voir la pièce |
| 27 | L66152785 | Cage a rouleaux | Disponible | Voir la pièce |
| 27 | L66152785 | Cage a rouleaux | Disponible | Voir la pièce |
| 28 | L66152786 | Engrenage | Disponible | Voir la pièce |
| 29 | L66152787 | Engrenage | Disponible | Voir la pièce |
| 30 | L66152788 | Bague | Disponible | Voir la pièce |
| 31 | L66152789 | Engrenage | Disponible | Voir la pièce |
| 32 | L66152790 | Arbre | Disponible | Voir la pièce |
| 33 | L66152791 | Cage a rouleaux | Disponible | Voir la pièce |
| 34 | L66152792 | Cage a rouleaux | Disponible | Voir la pièce |
| 35 | L66152793 | Engrenage | Disponible | Voir la pièce |
| 36 | L66152794 | Capuchon en caoutchouc | Disponible | Voir la pièce |
| 36 | L66152794 | Capuchon en caoutchouc | Disponible | Voir la pièce |
| 36 | L66152794 | Capuchon en caoutchouc | Disponible | Voir la pièce |
| 37 | L66152795 | Bague seeger | Disponible | Voir la pièce |
| 38 | L66152796 | Tendeur de chaîne | Disponible | Voir la pièce |
| 39 | L66152797 | Pivot | Disponible | Voir la pièce |
| 40 | L66152798 | Joint d | Disponible | Voir la pièce |
| 41 | L66151260 | Rondelle | Disponible | Voir la pièce |
| 42 | L66152799 | Arbre | Disponible | Voir la pièce |
| 43 | L66152800 | Engrenage | Disponible | Voir la pièce |
| 44 | L66152801 | Bague seeger | Disponible | Voir la pièce |
| 45 | L66152802 | Roulement | Disponible | Voir la pièce |
| 46 | L66152803 | Bague | Disponible | Voir la pièce |
| 47 | L66152804 | Engrenage | Disponible | Voir la pièce |
| 48 | L66152805 | Arbre | Disponible | Voir la pièce |
| 49 | L66152806 | Bague | Disponible | Voir la pièce |
| 50 | L66152807 | Bague | Disponible | Voir la pièce |
| 51 | L66152808 | Engrenage | Disponible | Voir la pièce |
| 52 | L66152809 | Arbre | Disponible | Voir la pièce |
| 53 | L66152810 | Arbre | Disponible | Voir la pièce |
| 54 | L66152811 | Fourchette | Disponible | Voir la pièce |
| 55 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 57 | L66152812 | Joint d | Disponible | Voir la pièce |
| 58 | L66152813 | Bouchon huile | Disponible | Voir la pièce |
| 59 | L66152814 | Rondelle | Disponible | Voir la pièce |
| 60 | L66150880 | Bille | Disponible | Voir la pièce |
| 61 | L66152815 | Ressort | Disponible | Voir la pièce |
| 62 | L66152816 | Goupille | Disponible | Voir la pièce |
| 63 | L66152817 | Ensemble Boite de vitesses | Disponible | Voir la pièce |
| 64 | L66152818 | Bouchon d | Disponible | Voir la pièce |

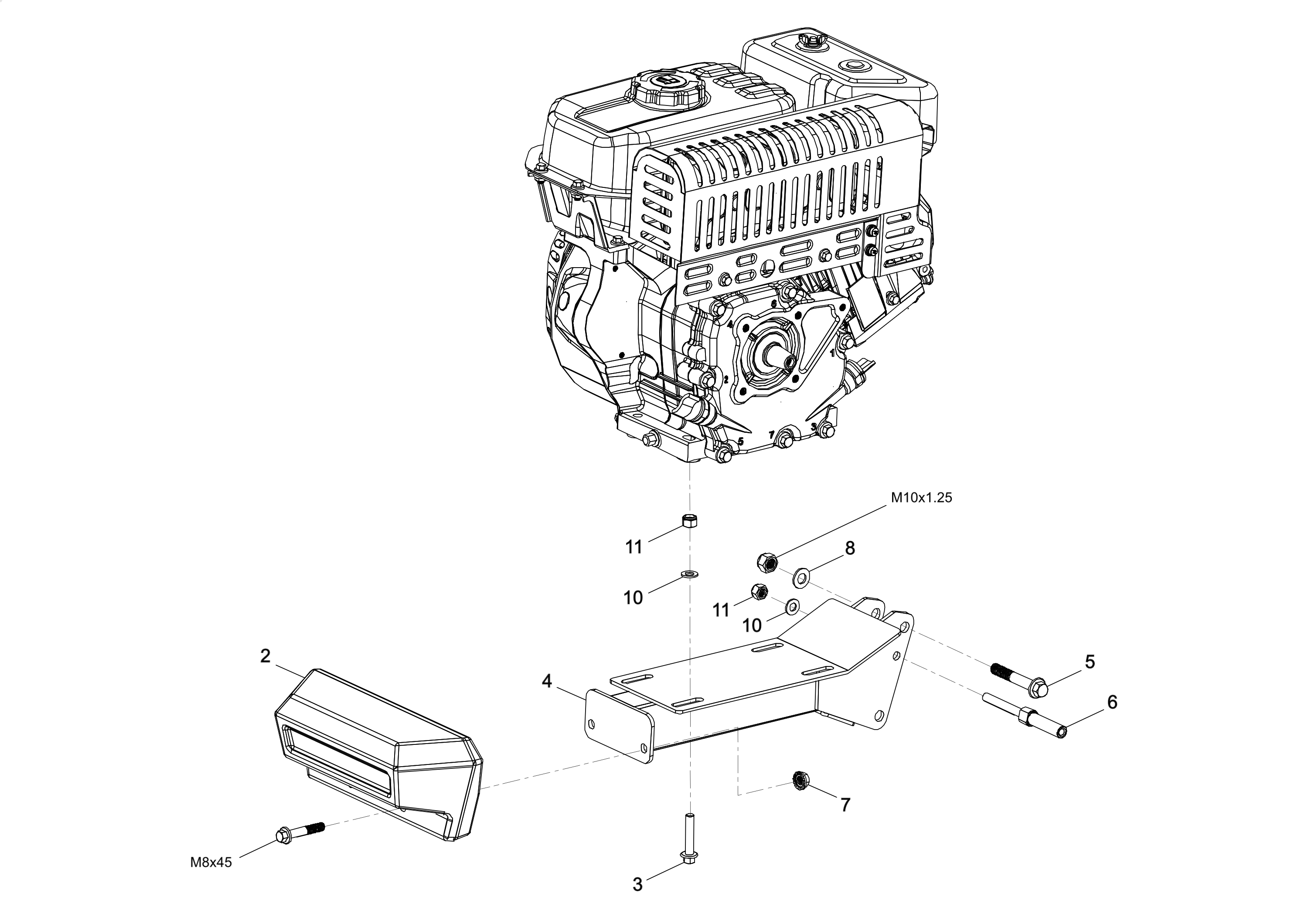

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | L66152819 | Contrepoids | Disponible | Voir la pièce |
| 3 | L66150901 | Boulon | Disponible | Voir la pièce |
| 4 | L66152820 | Support du moteur | Disponible | Voir la pièce |
| 5 | L66152821 | Boulon | Disponible | Voir la pièce |
| 6 | L66152822 | Pivot | Disponible | Voir la pièce |
| 7 | L66152202 | Ecrou | Disponible | Voir la pièce |
| 8 | L66150897 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 11 | L66150884 | Ecrou | Disponible | Voir la pièce |

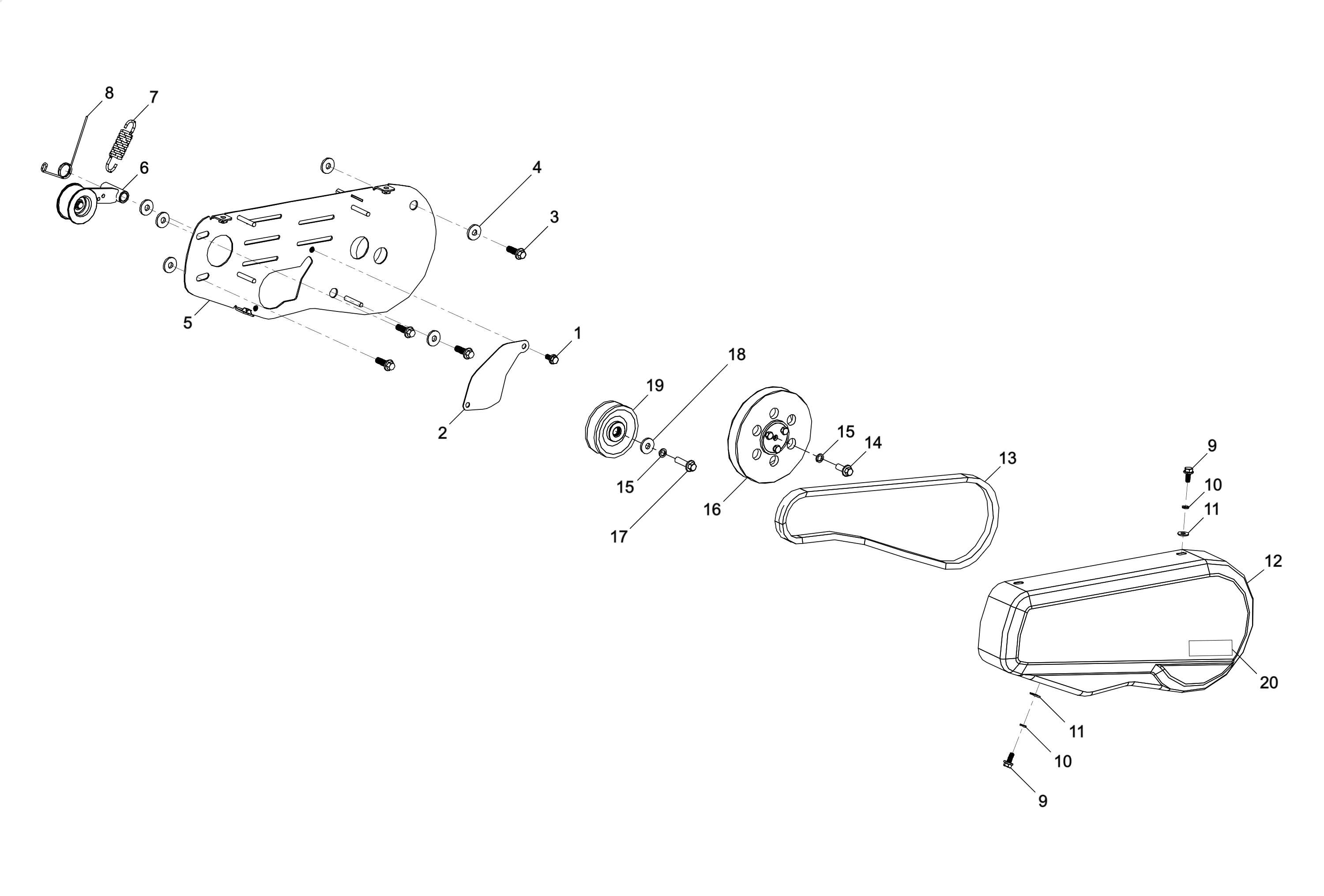

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150411 | Vis | Disponible | Voir la pièce |
| 2 | L66152866 | Guide | Disponible | Voir la pièce |
| 3 | L66150317 | Vis | Disponible | Voir la pièce |
| 4 | L66151742 | Rondelle | Disponible | Voir la pièce |
| 5 | L66152867 | Plaquette | Disponible | Voir la pièce |
| 6 | L66152823 | Levier galopin complet | Disponible | Voir la pièce |
| 7 | L66150927 | Ressort | Disponible | Voir la pièce |
| 8 | L66150928 | Ressort | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 12 | L66152845 | Carter | Disponible | Voir la pièce |
| 13 | L66152825 | Courroie | Disponible | Voir la pièce |
| 14 | L66150317 | Vis | Disponible | Voir la pièce |
| 15 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 15 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 16 | L66152826 | Poulie | Disponible | Voir la pièce |
| 17 | L66150892 | Boulon | Disponible | Voir la pièce |
| 18 | L66151294 | Rondelle | Disponible | Voir la pièce |
| 19 | L66152827 | Poulie | Disponible | Voir la pièce |
| 20 | L66152856 | Decalque | Disponible | Voir la pièce |

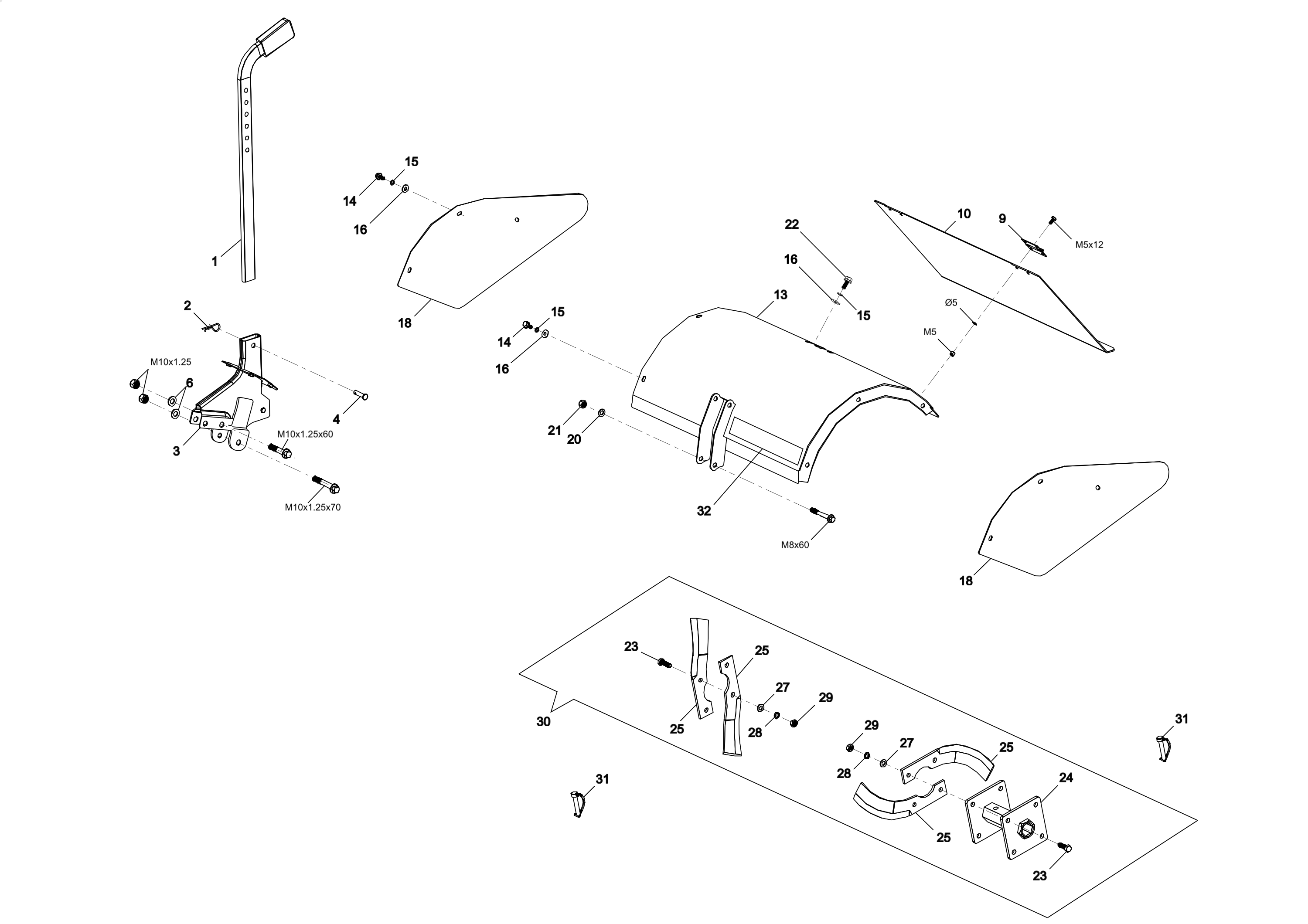

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152828 | Ergot | Disponible | Voir la pièce |
| 2 | L66152829 | Goupille | Disponible | Voir la pièce |
| 3 | L66152830 | Support | Disponible | Voir la pièce |
| 4 | L66152831 | Pivot | Disponible | Voir la pièce |
| 6 | L66150897 | Rondelle | Disponible | Voir la pièce |
| 9 | L66152832 | Charniere | Disponible | Voir la pièce |
| 10 | L66152833 | Capot inferieur | Disponible | Voir la pièce |
| 13 | L66152834 | Capot superieur | Disponible | Voir la pièce |
| 14 | L66150393 | Vis | Disponible | Voir la pièce |
| 14 | L66150393 | Vis | Disponible | Voir la pièce |
| 15 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 15 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 15 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 16 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 16 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 16 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 18 | L66152836 | Cloison latérale | Disponible | Voir la pièce |
| 18 | L66152836 | Cloison latérale | Disponible | Voir la pièce |
| 20 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 21 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 22 | L66151729 | Vis | Disponible | Voir la pièce |
| 23 | L66151296 | Vis | Disponible | Voir la pièce |
| 23 | L66151296 | Vis | Disponible | Voir la pièce |
| 24 | L66152837 | Attachement du couteau | Disponible | Voir la pièce |
| 25 | L66152838 | Kit couteaux | Disponible | Voir la pièce |
| 25 | L66152838 | Kit couteaux | Disponible | Voir la pièce |
| 25 | L66152838 | Kit couteaux | Disponible | Voir la pièce |
| 25 | L66152838 | Kit couteaux | Disponible | Voir la pièce |
| 27 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 27 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 28 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 28 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 29 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 29 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 30 | L66152840 | Rotor (complet) dx | Disponible | Voir la pièce |
| 30 | L66152841 | Rotor (complet) sx | Disponible | Voir la pièce |
| 31 | L66150883 | Clip | Disponible | Voir la pièce |
| 31 | L66150883 | Clip | Disponible | Voir la pièce |
| 32 | L66152857 | Decalque OLEOMAC | Disponible | Voir la pièce |

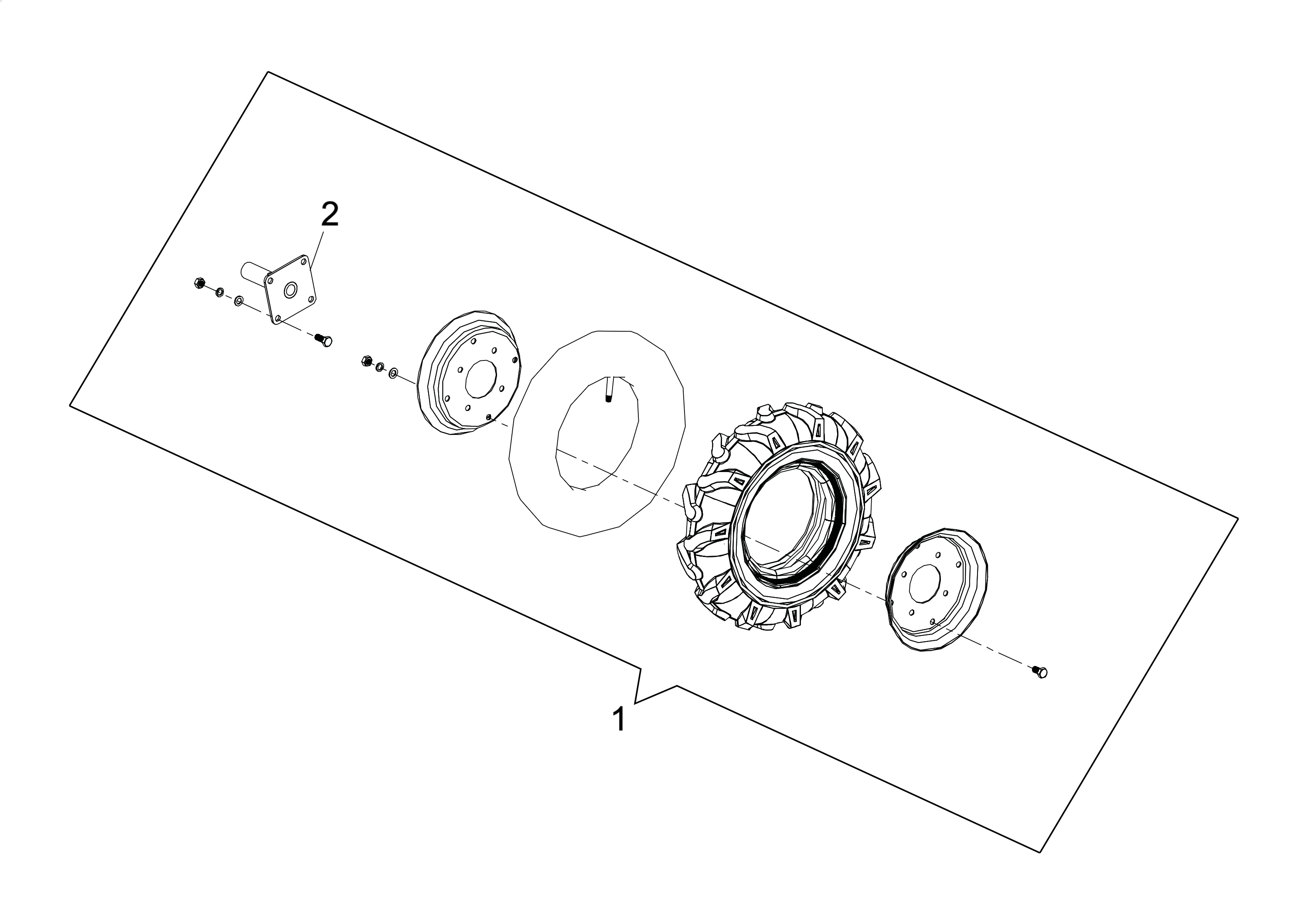

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152839 | Kit complet des roues | Disponible | Voir la pièce |
| 1 | L66152839 | Kit complet des roues | Disponible | Voir la pièce |
| 2 | L66152863 | Axe de roue | Disponible | Voir la pièce |
