Vue Éclatée Motore per scuotitore (SEMAK)
Retrouvez les pièces détachées, références et repères disponibles pour Motore per scuotitore (SEMAK).

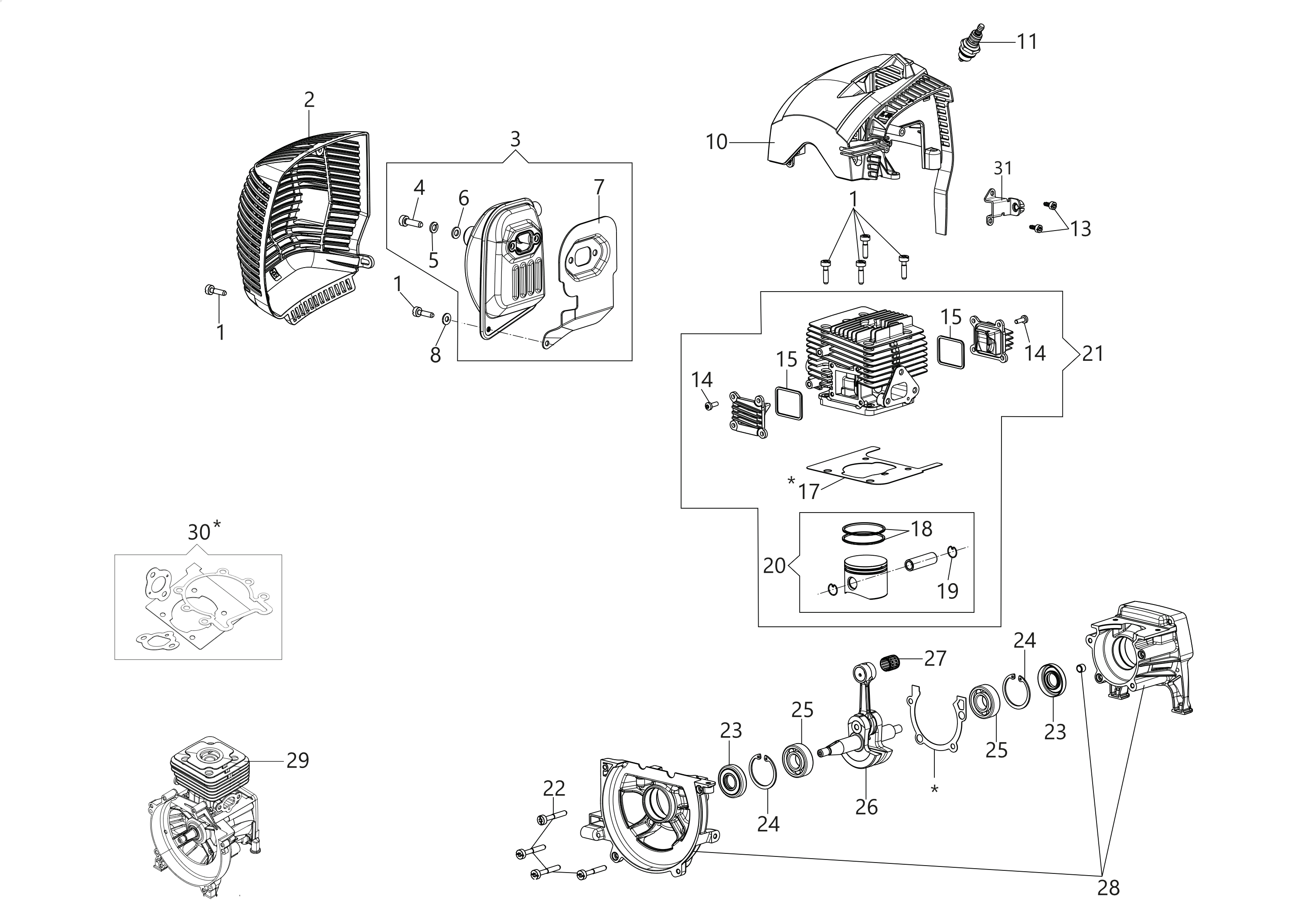

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 2 | 61400033AR | Couvre-pot | Disponible | Voir la pièce |
| 3 | 61402053CR | Kit échappement | Non reliée | |
| 4 | 3891086R | Vis | Disponible | Voir la pièce |
| 5 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 6 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 7 | 61400038CR | Deflecteur | Non reliée | |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 10 | 61400139R | Capot cylindre | Disponible | Voir la pièce |
| 11 | 3055118R | Bougie | Non reliée | |
| 13 | 3893016AR | Vis | Disponible | Voir la pièce |
| 14 | 3991009R | Vis | Disponible | Voir la pièce |
| 14 | 3991009R | Vis | Disponible | Voir la pièce |
| 15 | 61400005R | Joint | Disponible | Voir la pièce |
| 15 | 61400005R | Joint | Disponible | Voir la pièce |
| 17 | 61400016R | Joint | Disponible | Voir la pièce |
| 18 | 50080013R | Segment | Disponible | Voir la pièce |
| 19 | 006000012R | Axe piston | Disponible | Voir la pièce |
| 20 | 61400182 | Piston complet | Disponible | Voir la pièce |
| 21 | 61400181 | Cylindre compl. Ø45 | Disponible | Voir la pièce |
| 22 | 3891054R | Vis | Disponible | Voir la pièce |
| 23 | 3050001R | Bague | Disponible | Voir la pièce |
| 23 | 3050001R | Bague | Disponible | Voir la pièce |
| 24 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 24 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 25 | 3034012R | Roulement | Non reliée | |
| 25 | 3034012R | Roulement | Non reliée | |
| 26 | 61400039R | Vilebrequin | Disponible | Voir la pièce |
| 27 | 026400017R | Cage a aguilles | Disponible | Voir la pièce |
| 28 | 61400379R | Carter moteur complet | Disponible | Voir la pièce |
| 29 | 61400194R | Short block | Disponible | Voir la pièce |
| 30 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 31 | 61400296R | Couvercle | Disponible | Voir la pièce |

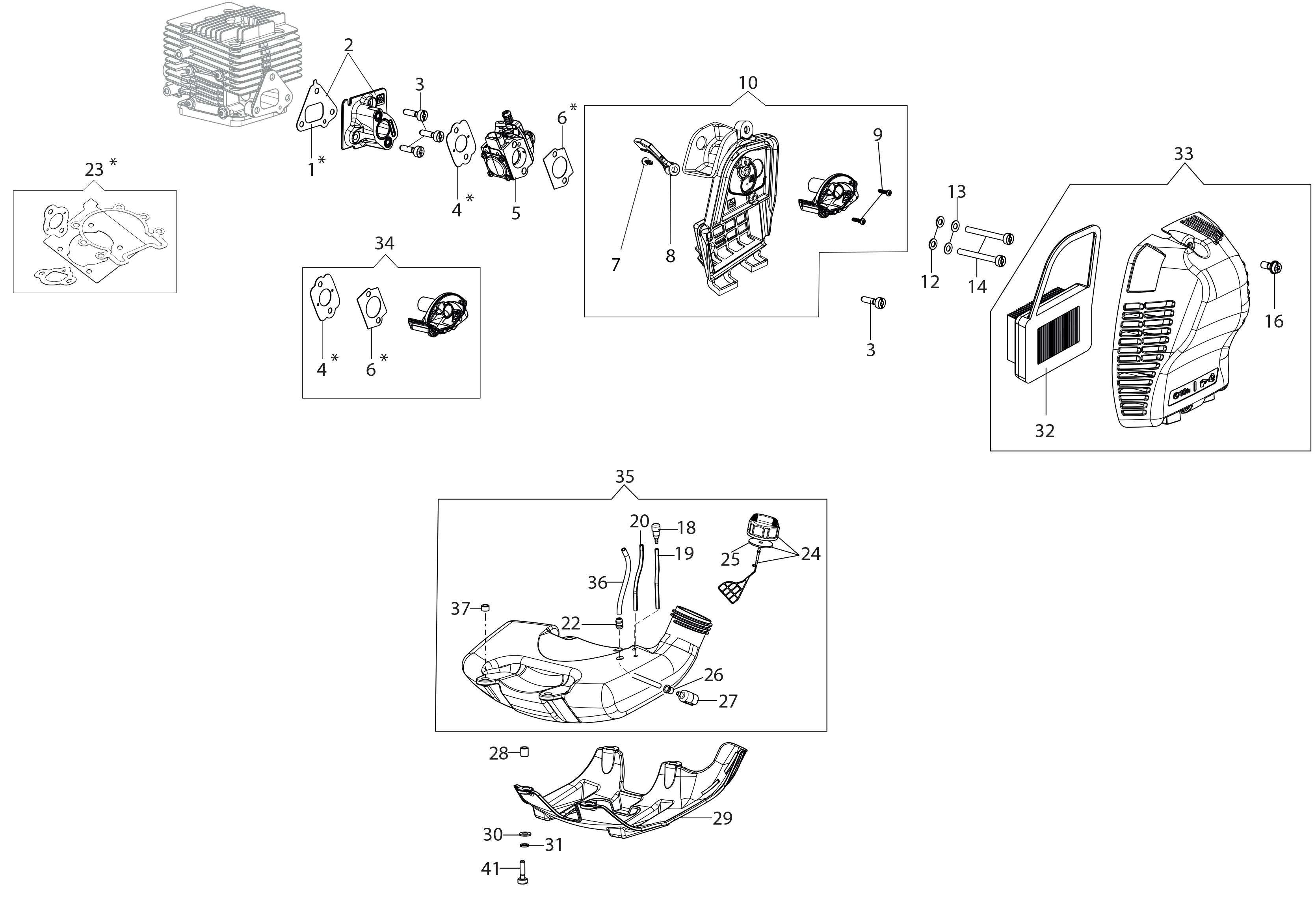

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61400007R | Joint | Disponible | Voir la pièce |
| 2 | 61400191 | Bride | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 4 | 61400027R | Joint | Disponible | Voir la pièce |
| 4 | 61400027R | Joint | Disponible | Voir la pièce |
| 5 | 2318662BR | Carburateur | Disponible | Voir la pièce |
| 6 | 61400056AR | Joint | Disponible | Voir la pièce |
| 6 | 61400056AR | Joint | Disponible | Voir la pièce |
| 7 | 3960017AR | Vis | Disponible | Voir la pièce |
| 8 | 61530024R | Levier starter | Disponible | Voir la pièce |
| 9 | 3960174R | Vis | Disponible | Voir la pièce |
| 10 | 61400342A | Kit support filtre à air | Non reliée | |
| 12 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 13 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 14 | 3891063R | Vis | Disponible | Voir la pièce |
| 16 | 61330040AR | Vis | Disponible | Voir la pièce |
| 18 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 19 | 61380111R | Tuyau soupirail | Disponible | Voir la pièce |
| 20 | 61380112R | Tuyau | Disponible | Voir la pièce |
| 22 | 4161211R | Passetube | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 24 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 25 | 61070006R | Joint | Disponible | Voir la pièce |
| 26 | 61110162BR | Bague | Disponible | Voir la pièce |
| 27 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 28 | 61070015R | Entretoise | Disponible | Voir la pièce |
| 29 | 61400077R | Support | Disponible | Voir la pièce |
| 30 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 31 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 32 | 61400229R | Filtre aire | Disponible | Voir la pièce |
| 33 | 61400261A | Couvercle filtre aire + filtre aire | Non reliée | |
| 34 | 61400346 | Kit diode | Non reliée | |
| 35 | 61400343 | Reservoir complet | Non reliée | |
| 36 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 37 | 61400321R | Entretoise | Disponible | Voir la pièce |
| 41 | 3891057R | Vis | Disponible | Voir la pièce |

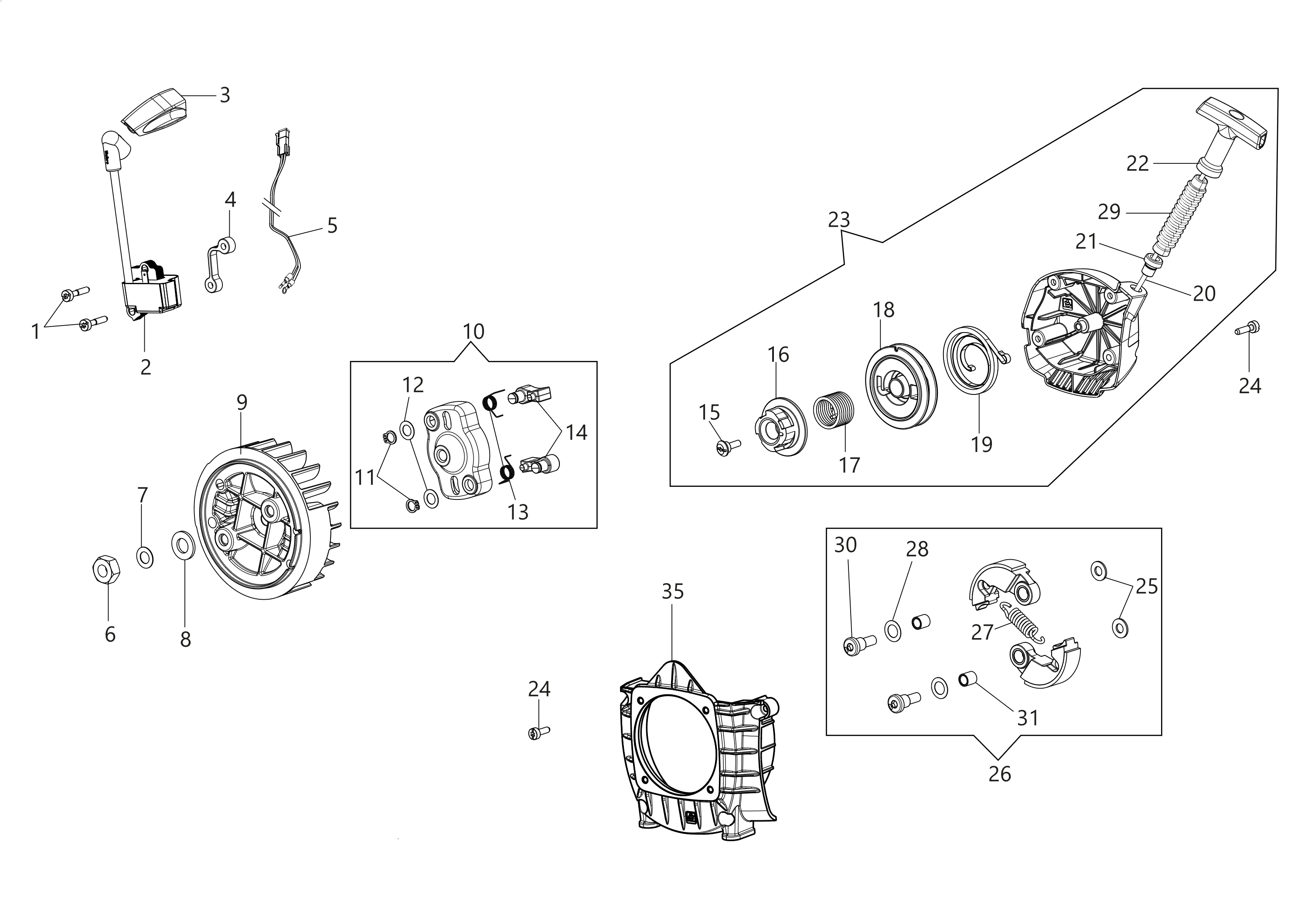

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891053R | Vis | Disponible | Voir la pièce |
| 2 | 2501014AR | Bobine | Disponible | Voir la pièce |
| 3 | 61400070R | Capot de bougie | Disponible | Voir la pièce |
| 4 | 61400040AR | Entretoise | Disponible | Voir la pièce |
| 5 | 61250282BR | Cable | Non reliée | |
| 6 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 7 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 9 | 61530147R | Volant | Non reliée | |
| 10 | 61402007R | Entraineur | Disponible | Voir la pièce |
| 11 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 12 | 3064010R | Bague | Disponible | Voir la pièce |
| 13 | 61400024R | Ressort | Disponible | Voir la pièce |
| 14 | 61400023R | Cliquet | Disponible | Voir la pièce |
| 15 | 61350342R | Vis | Disponible | Voir la pièce |
| 16 | 61400212R | Couronne | Disponible | Voir la pièce |
| 17 | 61400021R | Ressort | Disponible | Voir la pièce |
| 18 | 61400020R | Poulie de démarrage | Disponible | Voir la pièce |
| 19 | 004000132R | Ressort | Non reliée | |
| 20 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 21 | 072700089R | Bague | Disponible | Voir la pièce |
| 22 | 61200015R | Poignée de démarrage | Disponible | Voir la pièce |
| 23 | 61402089AR | Demarrage complet | Disponible | Voir la pièce |
| 24 | 3891048R | Vis | Disponible | Voir la pièce |
| 24 | 3891048R | Vis | Disponible | Voir la pièce |
| 25 | 3057009R | Rondelle | Non reliée | |
| 26 | 61112171R | Embrayage compl. | Non reliée | |
| 27 | 61110136AR | Ressort | Non reliée | |
| 28 | 3057010R | Rondelle | Non reliée | |
| 29 | 61400299R | Soufflet | Disponible | Voir la pièce |
| 30 | 61110179AR | Vis | Disponible | Voir la pièce |
| 31 | 61400147R | Entretoise | Non reliée | |
| 35 | 61400375R | Carter | Non reliée |

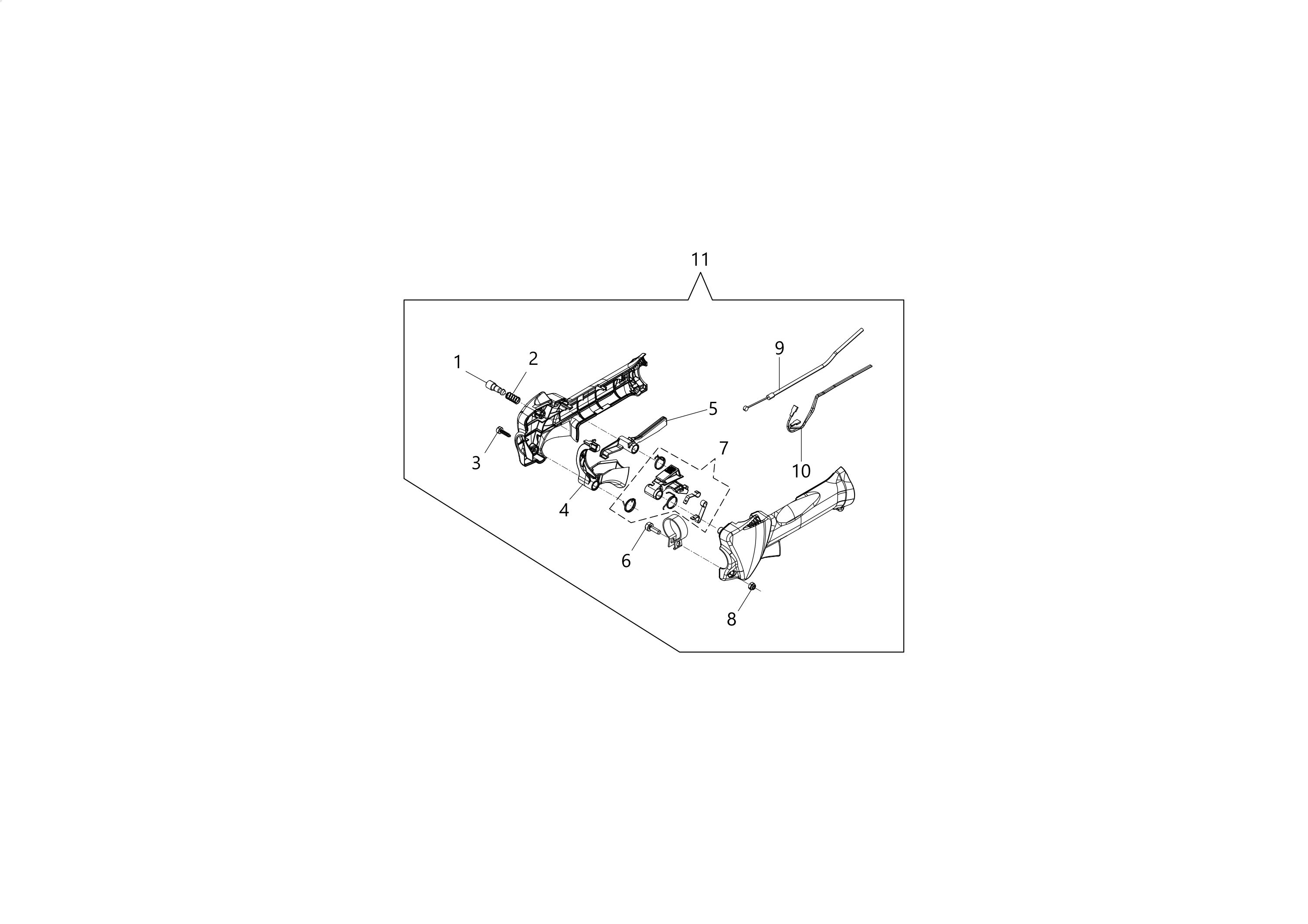

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56550185R | Interrupteur | Disponible | Voir la pièce |
| 2 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 3 | 3893016AR | Vis | Disponible | Voir la pièce |
| 4 | 61380056R | Levier accelerateur | Disponible | Voir la pièce |
| 5 | 61380055AR | Levier | Disponible | Voir la pièce |
| 6 | 3891035R | Vis | Disponible | Voir la pièce |
| 7 | 61380096 | Kit de boutons | Disponible | Voir la pièce |
| 8 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 9 | 61400407R | Cable accellerateur | Non reliée | |
| 10 | 61400408R | Cable | Non reliée | |
| 11 | 61400409R | Poignee complete | Non reliée |
