Vue Éclatée Gi 553 V
Retrouvez les pièces détachées, références et repères disponibles pour Gi 553 V.

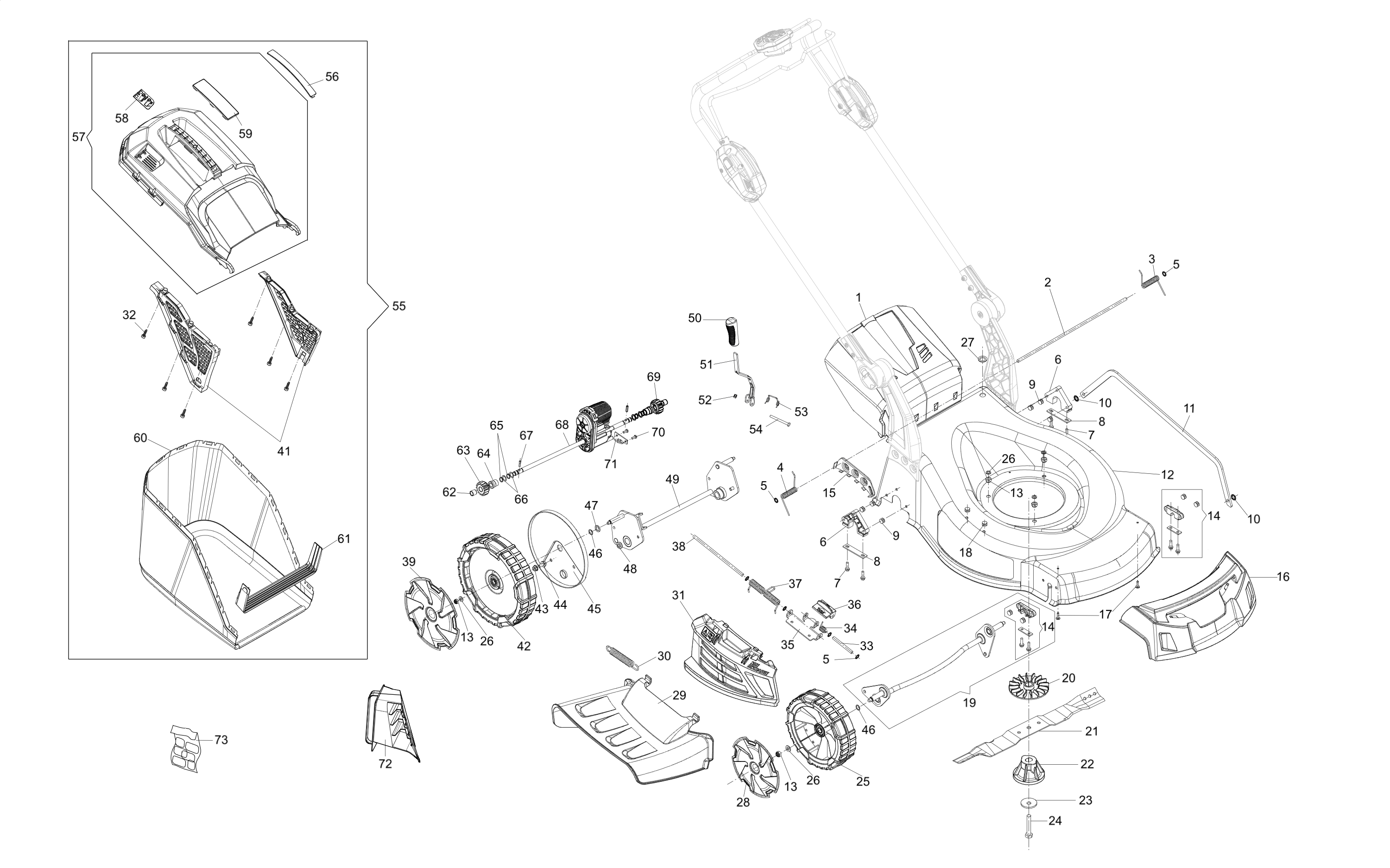

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54350032R | Fermature (orange) | Disponible | Voir la pièce |
| 2 | 54350085R | Goujon | Disponible | Voir la pièce |
| 3 | 54350235 | Kit ressor | Disponible | Voir la pièce |
| 4 | 54350235 | Kit ressor | Disponible | Voir la pièce |
| 5 | 3045034R | Arret | Non reliée | |
| 5 | 3045034R | Arret | Non reliée | |
| 5 | 3045034R | Arret | Non reliée | |
| 6 | 66110781R | Support | Non reliée | |
| 6 | 66110781R | Support | Non reliée | |
| 7 | 3960031R | Vis | Disponible | Voir la pièce |
| 7 | 3960031R | Vis | Disponible | Voir la pièce |
| 8 | 66030039 | Plaque | Disponible | Voir la pièce |
| 8 | 66030039 | Plaque | Disponible | Voir la pièce |
| 9 | 3032015R | Ecrou | Non reliée | |
| 9 | 3032015R | Ecrou | Non reliée | |
| 10 | 3045035R | Arret | Disponible | Voir la pièce |
| 10 | 3045035R | Arret | Disponible | Voir la pièce |
| 11 | 66110100R | Tige | Non reliée | |
| 12 | 54350129R | Chassis | Disponible | Voir la pièce |
| 13 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 13 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 13 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 14 | 66070744 | Kit support | Disponible | Voir la pièce |
| 14 | 66070744 | Kit support | Disponible | Voir la pièce |
| 15 | 54350084R | Secteur | Disponible | Voir la pièce |
| 16 | 54350096R | Protection | Disponible | Voir la pièce |
| 17 | 3075114R | Vis | Disponible | Voir la pièce |
| 18 | 3032018R | Rivet | Disponible | Voir la pièce |
| 19 | 66070749 | Kit essieu | Disponible | Voir la pièce |
| 20 | 54350060R | Ventilateur | Disponible | Voir la pièce |
| 21 | 66110594R | Lame mulching | Disponible | Voir la pièce |
| 22 | 54090038R | Moyeu | Disponible | Voir la pièce |
| 23 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 24 | 3906150R | Vis | Disponible | Voir la pièce |
| 25 | 66071092R | Kit roue | Disponible | Voir la pièce |
| 26 | 3916008R | Rondelle | Non reliée | |
| 26 | 3916008R | Rondelle | Non reliée | |
| 26 | 3916008R | Rondelle | Non reliée | |
| 27 | 54350166R | Passe-cable | Disponible | Voir la pièce |
| 28 | 66071094R | Enjoliveur | Disponible | Voir la pièce |
| 29 | 66110513R | Deflecteur | Disponible | Voir la pièce |
| 30 | 66070036R | Ressort | Non reliée | |
| 31 | 54350034R | Fermature | Disponible | Voir la pièce |
| 32 | 3893060R | Vis | Disponible | Voir la pièce |
| 33 | 66070836R | Pivot | Disponible | Voir la pièce |
| 34 | 66070802R | Ressort | Disponible | Voir la pièce |
| 35 | 66070804R | Support | Disponible | Voir la pièce |
| 36 | 66070803R | Fermeture | Disponible | Voir la pièce |
| 37 | 66070493R | Ressort | Disponible | Voir la pièce |
| 38 | 66071060R | Pivot | Non reliée | |
| 39 | 66071095R | Enjoliveur | Disponible | Voir la pièce |
| 41 | 54350215R | Fermeture | Disponible | Voir la pièce |
| 42 | 66071093R | Roue compl. | Disponible | Voir la pièce |
| 43 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 44 | 3933034AR | Pivot | Non reliée | |
| 45 | 66070756 | Enjoliveur | Disponible | Voir la pièce |
| 46 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 46 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 47 | 3916015R | Rondelle | Disponible | Voir la pièce |
| 48 | 8202311R | Bague | Disponible | Voir la pièce |
| 49 | 66070287AR | Essieu posterieur | Disponible | Voir la pièce |
| 50 | 66070913R | Pommeau | Disponible | Voir la pièce |
| 51 | 54350083R | Levier | Disponible | Voir la pièce |
| 52 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 53 | 8203374R | Ressort | Disponible | Voir la pièce |
| 54 | 3806049 | Vis | Disponible | Voir la pièce |
| 55 | 54350182R | Groupe sac | Disponible | Voir la pièce |
| 56 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 57 | 54350069R | Châssis | Disponible | Voir la pièce |
| 58 | 66070521R | Fermature | Disponible | Voir la pièce |
| 59 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 60 | 54350028R | Bac | Disponible | Voir la pièce |
| 61 | 66070133R | Support | Disponible | Voir la pièce |
| 62 | 66070435R | Bague | Disponible | Voir la pièce |
| 63 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 64 | 66060030R | Bague | Disponible | Voir la pièce |
| 65 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 66 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 67 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 68 | 54350005R | Boîte de transmission complète | Disponible | Voir la pièce |
| 69 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 70 | 3893054AR | Vis | Disponible | Voir la pièce |
| 71 | 54350065R | Plaque | Disponible | Voir la pièce |
| 72 | 66110828R | Bouchon mulching | Disponible | Voir la pièce |
| 73 | 54350196R | Kit etiquettes | Disponible | Voir la pièce |

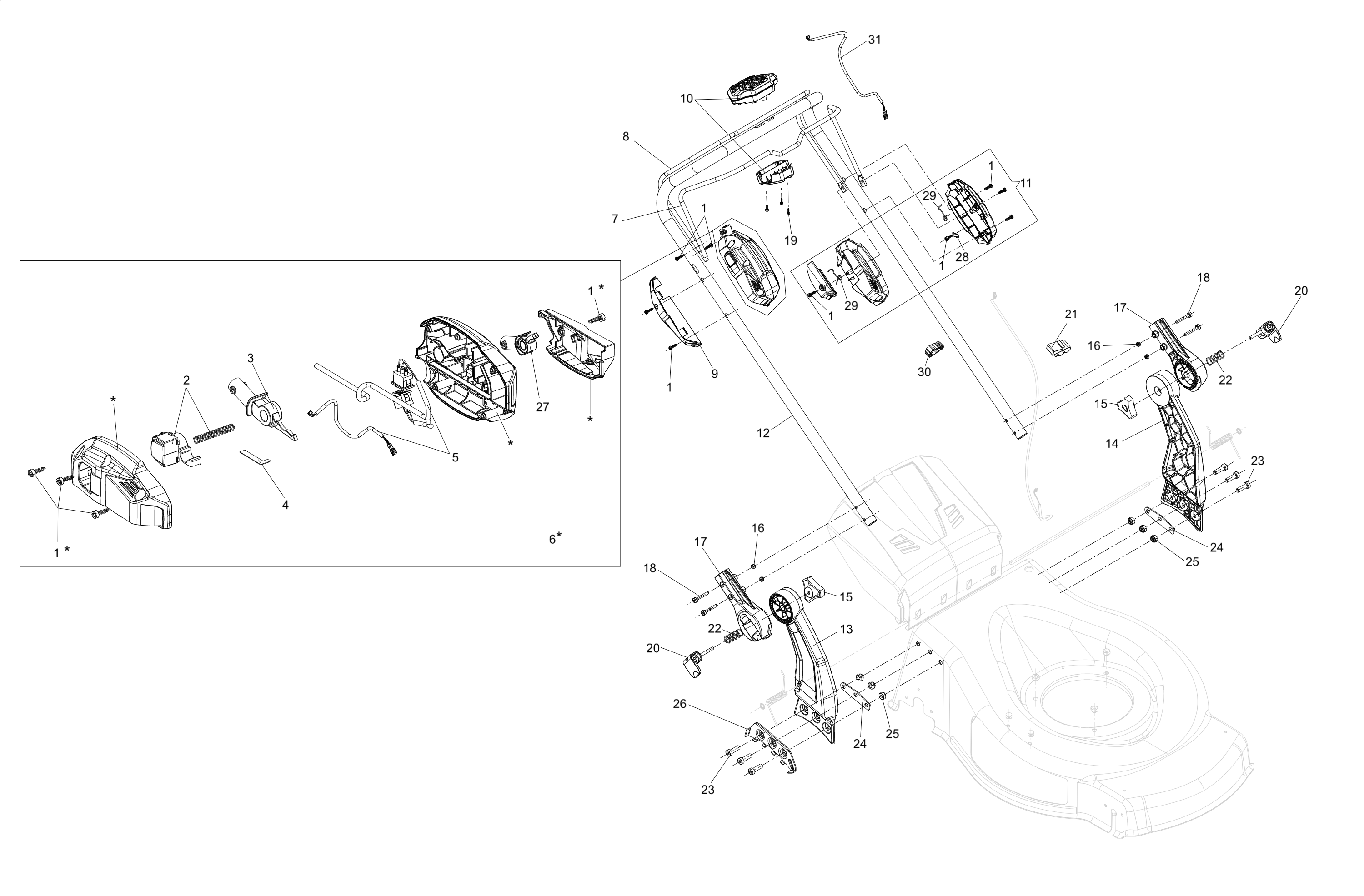

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 54350180R | Kit de boutons | Disponible | Voir la pièce |
| 3 | 54350053R | Support levier | Disponible | Voir la pièce |
| 4 | 54350051R | Ressort | Disponible | Voir la pièce |
| 5 | 54350078R | Microswitch avec câblage | Disponible | Voir la pièce |
| 6 | 54350181R | Kit demi-coque | Disponible | Voir la pièce |
| 6 | 54350181R | Kit demi-coque | Disponible | Voir la pièce |
| 6 | 54350181R | Kit demi-coque | Disponible | Voir la pièce |
| 6 | 54350181R | Kit demi-coque | Disponible | Voir la pièce |
| 6 | 54350181R | Kit demi-coque | Disponible | Voir la pièce |
| 6 | 54350181R | Kit demi-coque | Disponible | Voir la pièce |
| 7 | 54350052R | Levier d | Disponible | Voir la pièce |
| 8 | 54350055R | Levier traction | Disponible | Voir la pièce |
| 9 | 54350128R | Demi-coquille | Disponible | Voir la pièce |
| 10 | 54350158R | Display | Disponible | Voir la pièce |
| 11 | 54350184R | Kit demi-coque | Disponible | Voir la pièce |
| 12 | 54350216R | Kit poignee | Disponible | Voir la pièce |
| 13 | 54350038R | Support | Disponible | Voir la pièce |
| 14 | 54350039R | Support | Disponible | Voir la pièce |
| 15 | 54350126R | Poignee (blocage) | Disponible | Voir la pièce |
| 15 | 54350126R | Poignee (blocage) | Disponible | Voir la pièce |
| 16 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 16 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | 54350040R | Support | Disponible | Voir la pièce |
| 17 | 54350040R | Support | Disponible | Voir la pièce |
| 18 | 3860118R | Vis | Disponible | Voir la pièce |
| 18 | 3860118R | Vis | Disponible | Voir la pièce |
| 19 | 3893013AR | Vis | Non reliée | |
| 20 | 54350204R | Levier de serrage | Disponible | Voir la pièce |
| 20 | 54350204R | Levier de serrage | Disponible | Voir la pièce |
| 21 | 54350201R | Clip | Disponible | Voir la pièce |
| 22 | 54350043R | Ressort | Disponible | Voir la pièce |
| 22 | 54350043R | Ressort | Disponible | Voir la pièce |
| 23 | 3901093R | Vis | Disponible | Voir la pièce |
| 23 | 3901093R | Vis | Disponible | Voir la pièce |
| 24 | 54350071R | Renforcement | Disponible | Voir la pièce |
| 24 | 54350071R | Renforcement | Disponible | Voir la pièce |
| 25 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 26 | 54350084R | Secteur | Disponible | Voir la pièce |
| 27 | 54350056R | Support levier | Disponible | Voir la pièce |
| 28 | 56550102R | Bride | Disponible | Voir la pièce |
| 29 | 54350167R | Ressort | Disponible | Voir la pièce |
| 29 | 54350167R | Ressort | Disponible | Voir la pièce |
| 30 | 66060231R | Bande | Disponible | Voir la pièce |
| 31 | 54350103R | Cablage | Disponible | Voir la pièce |

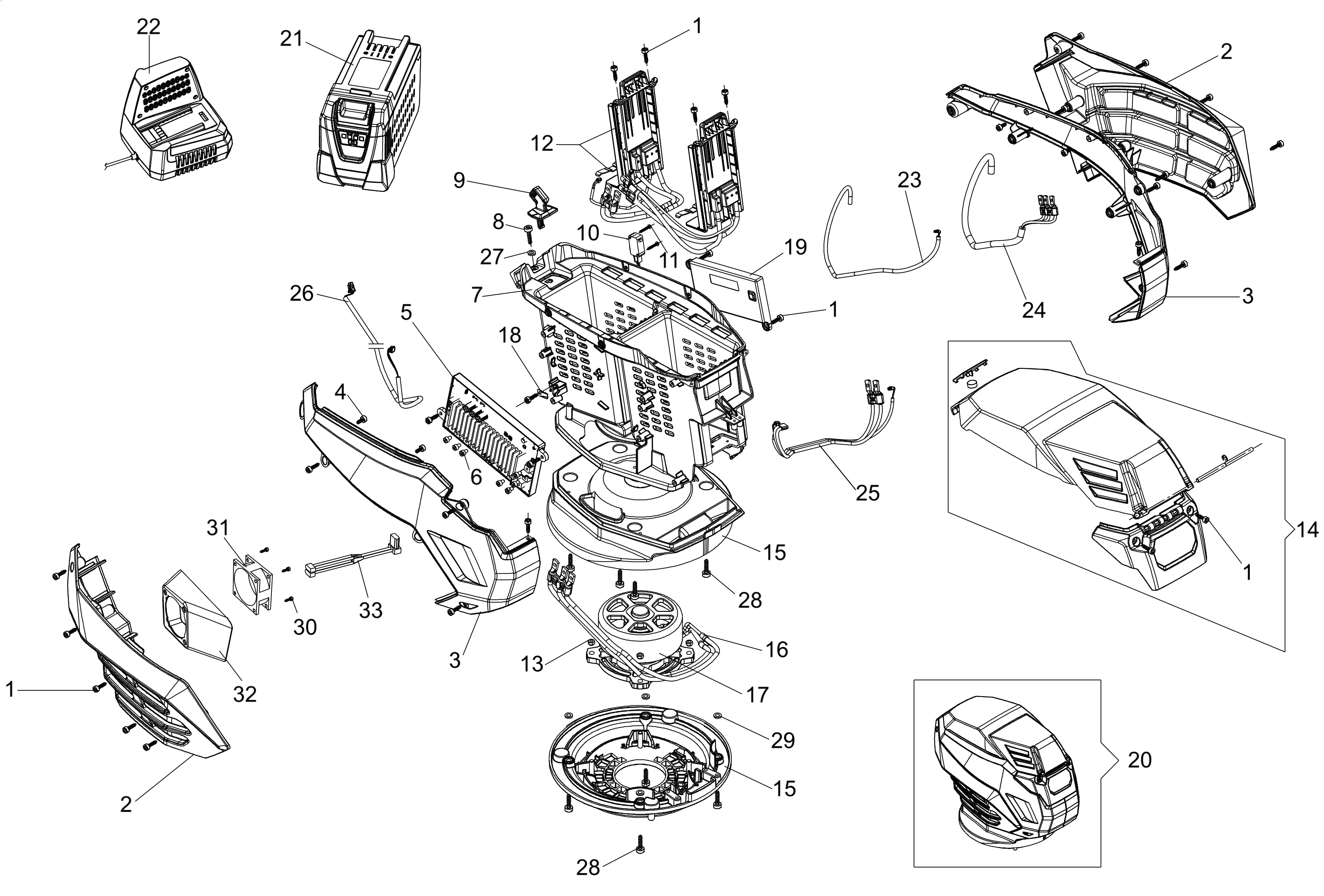

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 54350162R | Jeu couvercle | Disponible | Voir la pièce |
| 2 | 54350162R | Jeu couvercle | Disponible | Voir la pièce |
| 3 | 54350176R | Jeu couvercle | Disponible | Voir la pièce |
| 3 | 54350176R | Jeu couvercle | Disponible | Voir la pièce |
| 4 | 3893009R | Vis tension | Disponible | Voir la pièce |
| 5 | 54350213R | Carte Mère | Disponible | Voir la pièce |
| 6 | 3801001R | Vis | Disponible | Voir la pièce |
| 7 | 54350010R | Compartiment à piles | Disponible | Voir la pièce |
| 8 | 3893060R | Vis | Disponible | Voir la pièce |
| 9 | 54350018R | Clé de sécurité | Disponible | Voir la pièce |
| 10 | 54350076R | Micro-interrupteur | Disponible | Voir la pièce |
| 11 | 011500059R | Vis | Disponible | Voir la pièce |
| 12 | 54350171R | Kit de connexion à la batterie | Disponible | Voir la pièce |
| 13 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 14 | 54350175R | Jeu couvercle | Disponible | Voir la pièce |
| 15 | 54350153R | Jeu de support | Disponible | Voir la pièce |
| 15 | 54350153R | Jeu de support | Disponible | Voir la pièce |
| 16 | 54350063R | Ferrite | Disponible | Voir la pièce |
| 17 | 54350004R | Moteur électrique avec câblage | Disponible | Voir la pièce |
| 18 | 56550102R | Bride | Disponible | Voir la pièce |
| 19 | 49020104R | ECU | Disponible | Voir la pièce |
| 20 | 54350006R | Moteur complet | Disponible | Voir la pièce |
| 21 | 54300003 | Batterie | Non reliée | |
| 22 | 54300004 | Fast charger | Non reliée | |
| 22 | 54300005 | Fast charger | Non reliée | |
| 22 | 54300006 | Fast charger | Non reliée | |
| 23 | 54350120R | Cable | Disponible | Voir la pièce |
| 24 | 54350119R | Cable | Disponible | Voir la pièce |
| 25 | 54350104R | Cable | Disponible | Voir la pièce |
| 26 | 54350118R | Cablage | Disponible | Voir la pièce |
| 27 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 28 | 3893054AR | Vis | Disponible | Voir la pièce |
| 28 | 3893054AR | Vis | Disponible | Voir la pièce |
| 29 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 30 | 3960063 | Vis | Disponible | Voir la pièce |
| 31 | 54350199R | Ventilateur | Disponible | Voir la pièce |
| 32 | 54350200R | Guidage d | Disponible | Voir la pièce |
| 33 | 54350202R | Câble adaptateur | Disponible | Voir la pièce |
