Vue Éclatée TUAREG 92 EVO (23VANGUARD) Cat. 2024 (Emak France)
Retrouvez les pièces détachées, références et repères disponibles pour TUAREG 92 EVO (23VANGUARD) Cat. 2024 (Emak France).

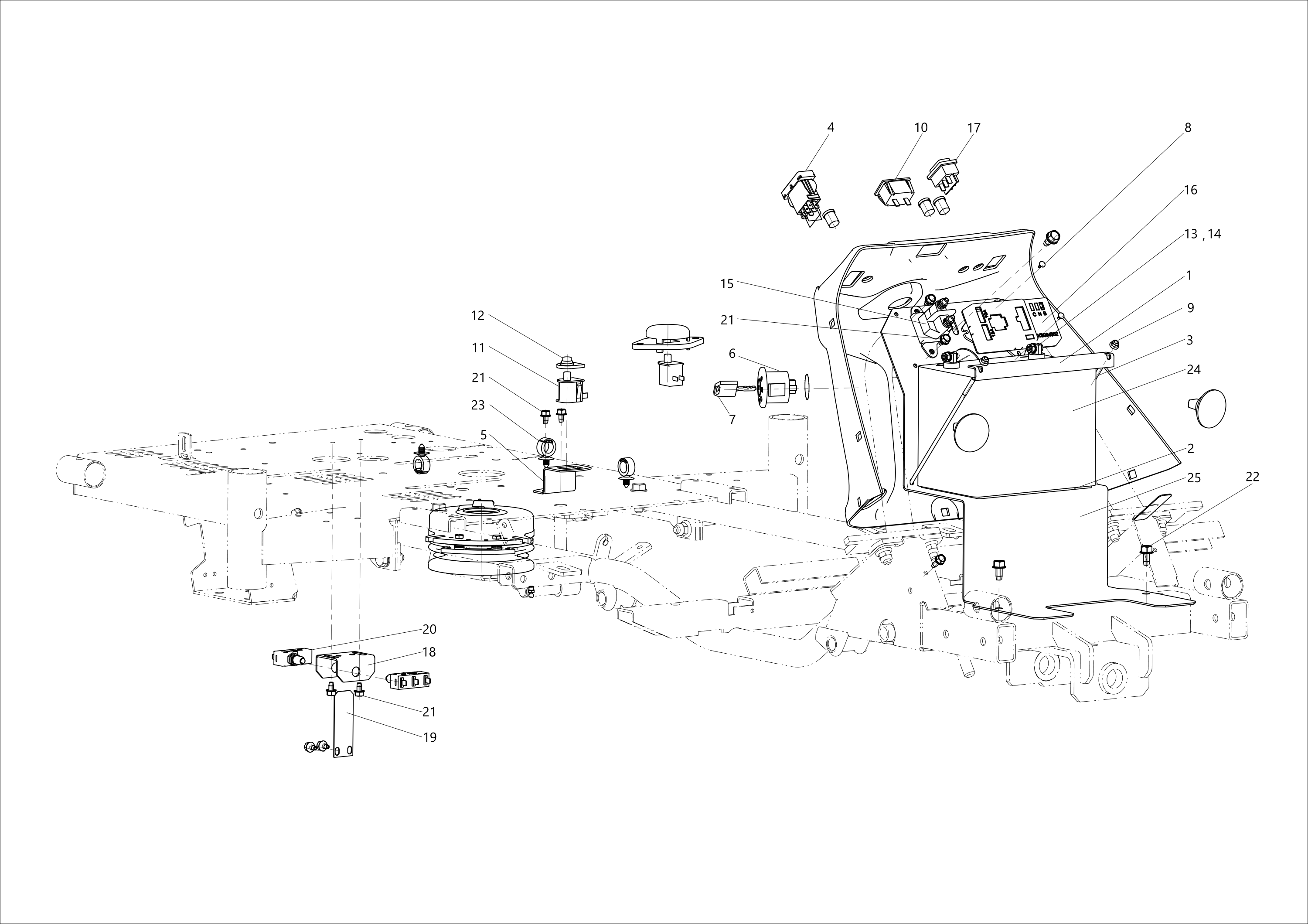

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN341271159 | Cable | Disponible | Voir la pièce |
| 1 | SGN341271159 | Cable | Disponible | Voir la pièce |
| 2 | SGN341271191 | Cable | Disponible | Voir la pièce |
| 3 | SGN341271057 | Conducteur | Disponible | Voir la pièce |
| 3 | SGN341271057 | Conducteur | Disponible | Voir la pièce |
| 4 | SGN341271059 | Conducteur | Disponible | Voir la pièce |
| 4 | SGN341271059 | Conducteur | Disponible | Voir la pièce |
| 5 | SGN341271189 | Cablage | Disponible | Voir la pièce |
| 5 | SGN341271189 | Cablage | Disponible | Voir la pièce |
| 6 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 6 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 7 | SGN341271192 | Cable | Disponible | Voir la pièce |
| 7 | SGN341271192 | Cable | Disponible | Voir la pièce |
| 8 | SGN341271193 | Cable | Disponible | Voir la pièce |
| 8 | SGN341271193 | Cable | Disponible | Voir la pièce |

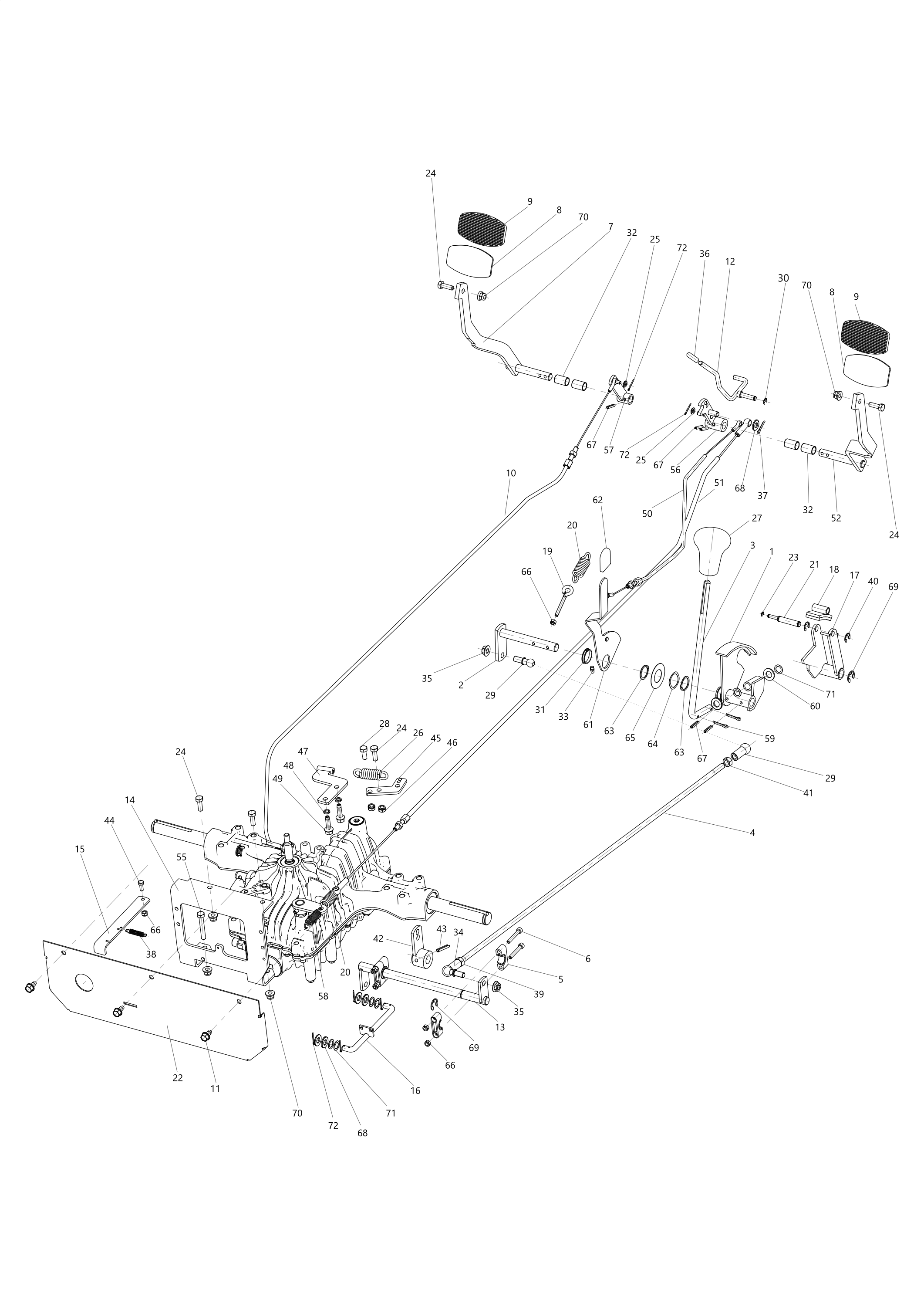

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532016542043 | Essieu complet | Non reliée | |
| 2 | SGS532993122783 | Pivot | Disponible | Voir la pièce |
| 3 | SGS532993462393 | Pivot DX | Disponible | Voir la pièce |
| 4 | SGS532993462403 | Pivot SX | Disponible | Voir la pièce |
| 5 | SGS532039472153 | Couvercle | Disponible | Voir la pièce |
| 6 | SGN309578530 | Vis | Non reliée | |
| 7 | SGN532940173 | Roue avant (Sx) | Disponible | Voir la pièce |
| 8 | SGN325111024 | Enjoliveur | Disponible | Voir la pièce |
| 9 | SGN274161016 | Pneumatique | Disponible | Voir la pièce |
| 10 | SGN324196019 | Roulement | Disponible | Voir la pièce |
| 11 | SGN532940174 | Roue avant (Dx) | Disponible | Voir la pièce |
| 12 | SGN532980147 | Tige de connexion | Disponible | Voir la pièce |
| 13 | SGN442073028 | Connection | Disponible | Voir la pièce |
| 14 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN442073029 | Connection | Disponible | Voir la pièce |
| 16 | SGN311150516 | Ecrou | Disponible | Voir la pièce |
| 17 | SGS532095202033 | Entretoise | Non reliée | |
| 18 | SGS532080102033 | Entretoise | Disponible | Voir la pièce |
| 19 | SGN442073031 | Joint | Disponible | Voir la pièce |
| 20 | SGN311129529 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN311120542 | Ecrou | Disponible | Voir la pièce |
| 22 | SGN311219517 | Rondelle | Disponible | Voir la pièce |
| 23 | SGS532190161013 | Vis | Disponible | Voir la pièce |
| 24 | SGS532095209013 | Entretoise | Disponible | Voir la pièce |
| 25 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 26 | SGN323721015 | Roulement | Disponible | Voir la pièce |
| 27 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 28 | SGN309503522R | Vis | Non reliée | |
| 29 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 30 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 31 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 32 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 33 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 34 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 35 | SGS532092207953 | Rondelle | Disponible | Voir la pièce |
| 36 | SGN425111004 | Graisseur | Disponible | Voir la pièce |

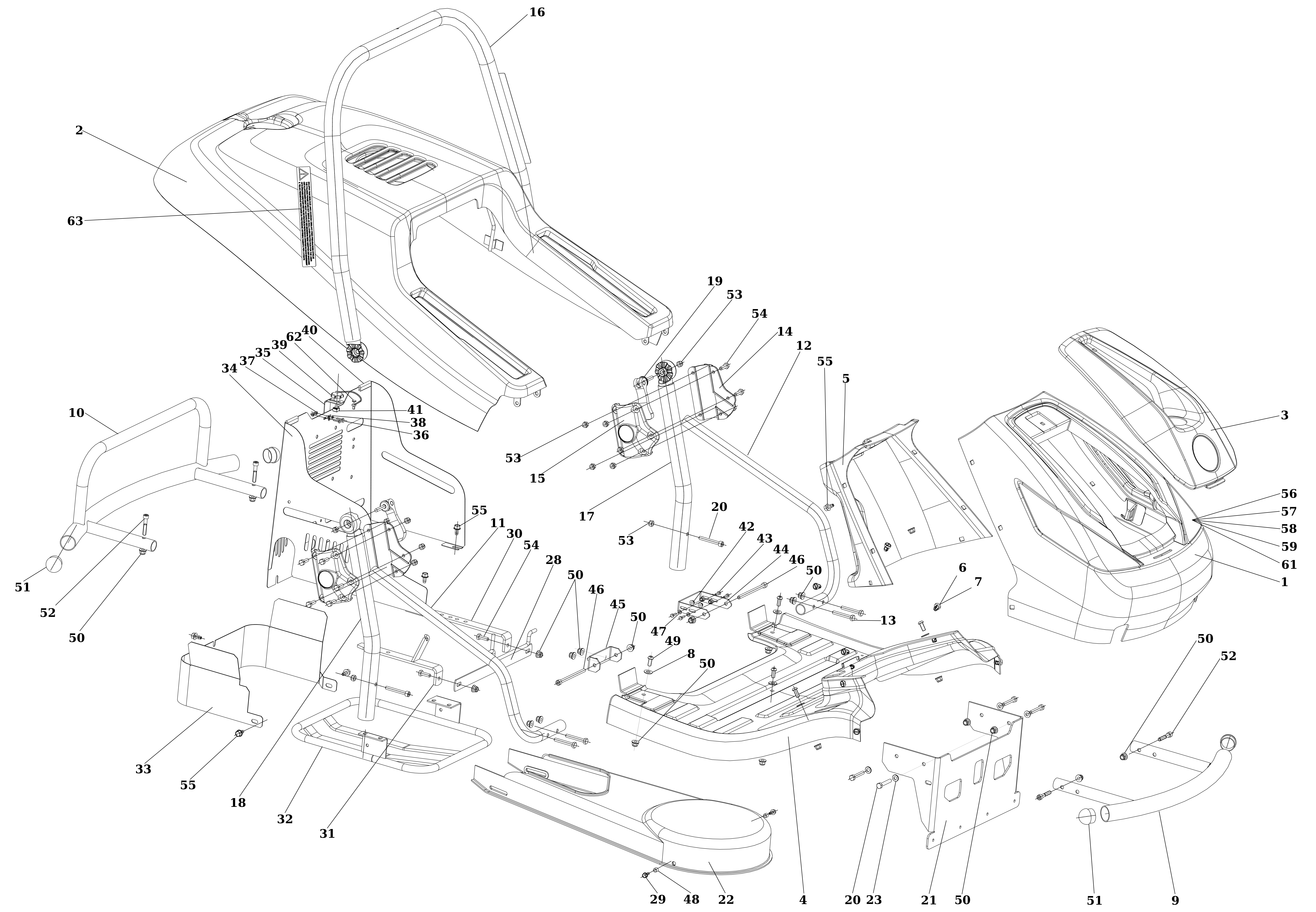

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151554 | Rondelle | Disponible | Voir la pièce |
| 2 | SGN532151555 | Capot | Disponible | Voir la pièce |
| 3 | SGN532151556 | Capot batterie | Disponible | Voir la pièce |
| 4 | SGN532151113 | Plancher | Disponible | Voir la pièce |
| 5 | SGN532151761R | Panneau | Non reliée | |
| 6 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 7 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 8 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 9 | SGS532918462323 | Pare-chocs | Disponible | Voir la pièce |
| 10 | SGS532918462313 | Pare-chocs | Disponible | Voir la pièce |
| 11 | SGS532013425593 | Poignee | Disponible | Voir la pièce |
| 12 | SGS532013425603 | Poignee | Disponible | Voir la pièce |
| 13 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 14 | SGN532151104 | Raccord | Disponible | Voir la pièce |
| 15 | SGN532151105 | Raccord | Disponible | Voir la pièce |
| 16 | SGS532985423853 | Châssis | Disponible | Voir la pièce |
| 17 | SGS532985423833 | Châssis | Disponible | Voir la pièce |
| 18 | SGS532985423843 | Châssis | Disponible | Voir la pièce |
| 19 | SGN532151706R | Poignee | Non reliée | |
| 20 | SGN309543010 | Vis | Disponible | Voir la pièce |
| 20 | SGN309543010 | Vis | Disponible | Voir la pièce |
| 21 | SGS532085412053 | Protection | Disponible | Voir la pièce |
| 22 | SGN532151447 | Capot courroie | Disponible | Voir la pièce |
| 23 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 28 | SGS532913362023 | Support | Disponible | Voir la pièce |
| 29 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 30 | SGS532092402553 | Rondelle | Disponible | Voir la pièce |
| 31 | SGS532992462023 | Rondelle | Disponible | Voir la pièce |
| 32 | SGS532913462033 | Châssis | Disponible | Voir la pièce |
| 33 | SGS532085412063 | Deflecteur | Disponible | Voir la pièce |
| 34 | SGS532085412043 | Couvercle | Disponible | Voir la pièce |
| 35 | SGS532113408033 | Support | Disponible | Voir la pièce |
| 36 | SGN309203518 | Vis | Disponible | Voir la pièce |
| 37 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 38 | SGN311210506 | Rondelle | Disponible | Voir la pièce |
| 39 | SGN532151676 | Commande | Non reliée | |
| 40 | SGS532096342193 | Connecteur | Disponible | Voir la pièce |
| 41 | SGN311101001 | Ecrou | Disponible | Voir la pièce |
| 42 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 43 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 44 | SGS532113415343 | Support | Disponible | Voir la pièce |
| 45 | SGS532913413253 | Support | Disponible | Voir la pièce |
| 46 | SGN309543524 | Vis | Disponible | Voir la pièce |
| 46 | SGN309543524 | Vis | Disponible | Voir la pièce |
| 47 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 48 | SGN532151443 | Entretoise | Disponible | Voir la pièce |
| 49 | SGN309578511 | Vis | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 51 | SGN321841087 | Bouchon | Disponible | Voir la pièce |
| 51 | SGN321841087 | Bouchon | Disponible | Voir la pièce |
| 52 | SGS532013412973R | Vis | Non reliée | |
| 52 | SGS532013412973R | Vis | Non reliée | |
| 53 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 53 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 53 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 53 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 54 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 54 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 55 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 55 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 56 | SGN532151134 | Lunettes pour phare | Disponible | Voir la pièce |
| 57 | SGN532151135 | Support pour phare | Disponible | Voir la pièce |
| 58 | SGN532151136 | Kit phare | Disponible | Voir la pièce |
| 59 | SGN347224008 | Ampoule | Disponible | Voir la pièce |
| 61 | SGN341271166 | Bande LED | Disponible | Voir la pièce |
| 62 | SGN532151116 | Rivet | Disponible | Voir la pièce |
| 63 | SGN283293692R | Etiquette | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532092208053 | Rondelle | Disponible | Voir la pièce |
| 2 | SGN311726100 | Clavette | Non reliée | |

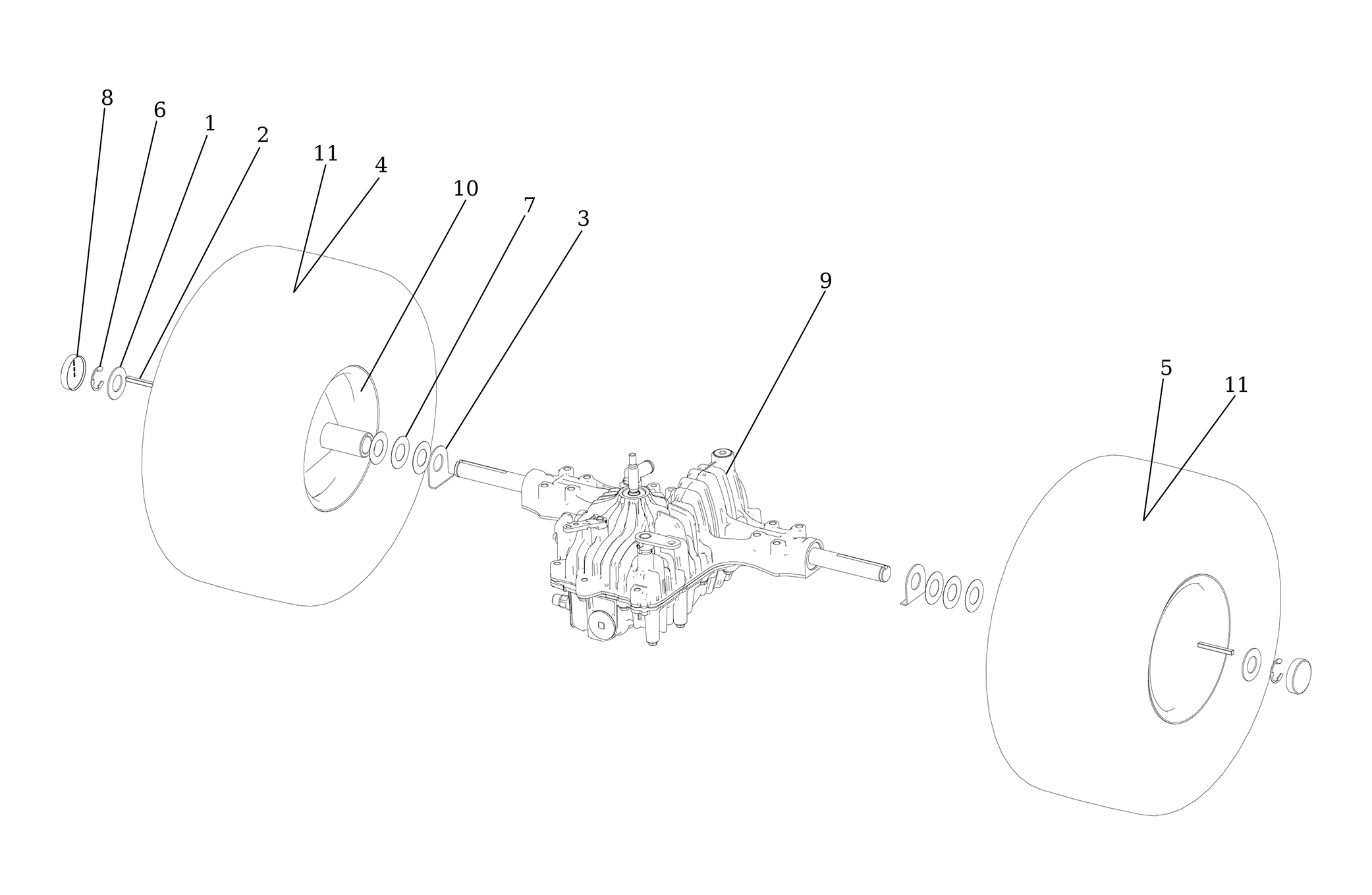

| 3 | SGS532092208553 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN532940176 | Roue arrière | Disponible | Voir la pièce |
| 5 | SGN532940175 | Roue arrière | Disponible | Voir la pièce |
| 6 | SGN311732024 | Bague de protection | Disponible | Voir la pièce |
| 7 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532151655 | Couvercle | Non reliée | |
| 9 | SGN532991053 | Réducteur | Disponible | Voir la pièce |
| 10 | SGN325111028 | Jante | Disponible | Voir la pièce |
| 11 | SGN274161015 | Pneumatique arrière | Disponible | Voir la pièce |
| 11 | SGN274161015 | Pneumatique arrière | Disponible | Voir la pièce |

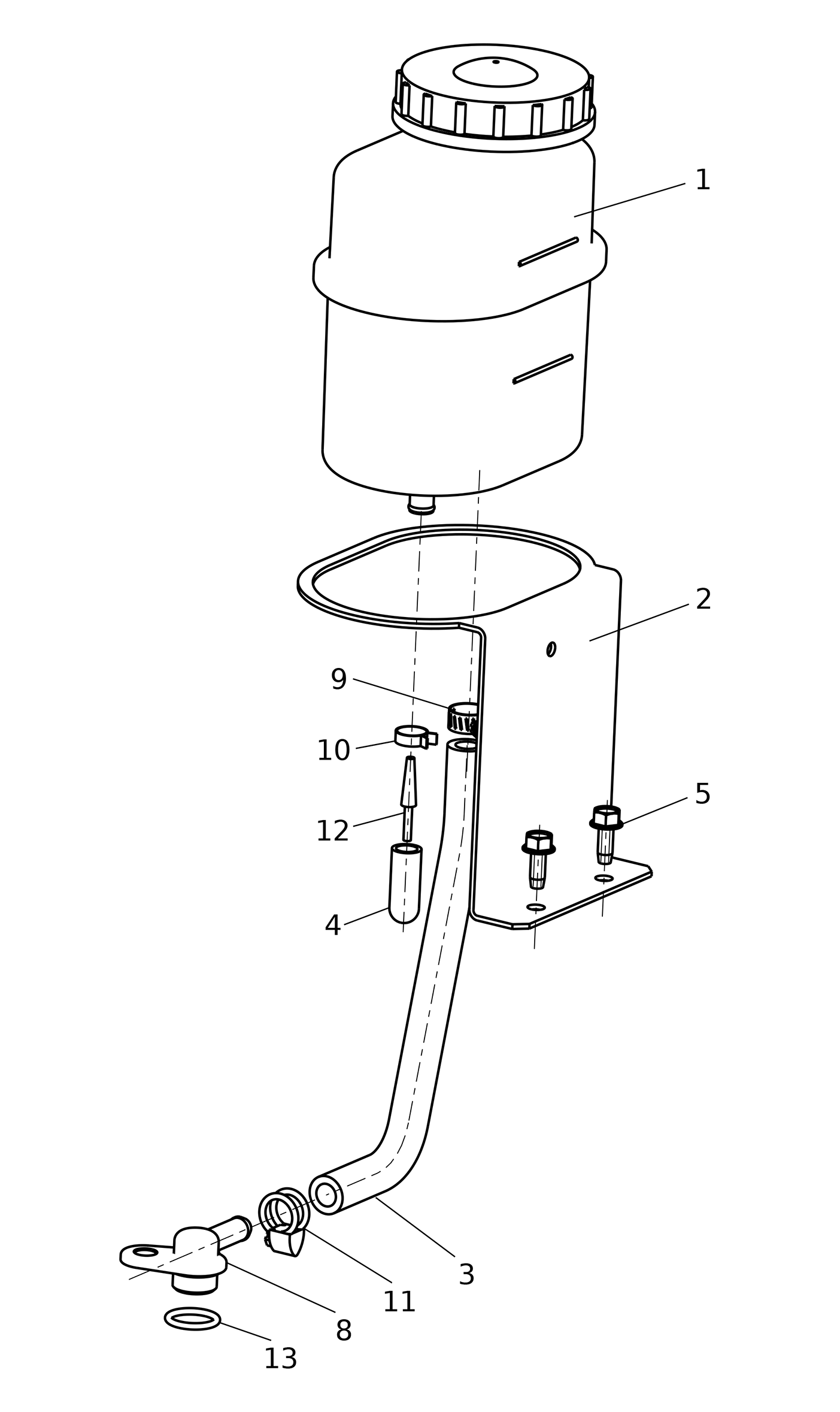

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150558 | Reservoir | Disponible | Voir la pièce |
| 2 | SGS532012412423R | Support | Non reliée | |
| 3 | SGS532986018143 | Tuyau | Non reliée | |
| 4 | SGN532151707R | Bouchon | Non reliée | |
| 5 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 8 | SGN203801049 | Ecrou | Non reliée | |
| 9 | SGN548241016 | Clip | Disponible | Voir la pièce |
| 10 | SGN548241029R | Bande | Non reliée | |
| 11 | SGN548241026 | Collier | Disponible | Voir la pièce |
| 12 | SGN273125010R | Greffe conique | Non reliée | |
| 13 | SGN273111103 | Tuyau | Non reliée |

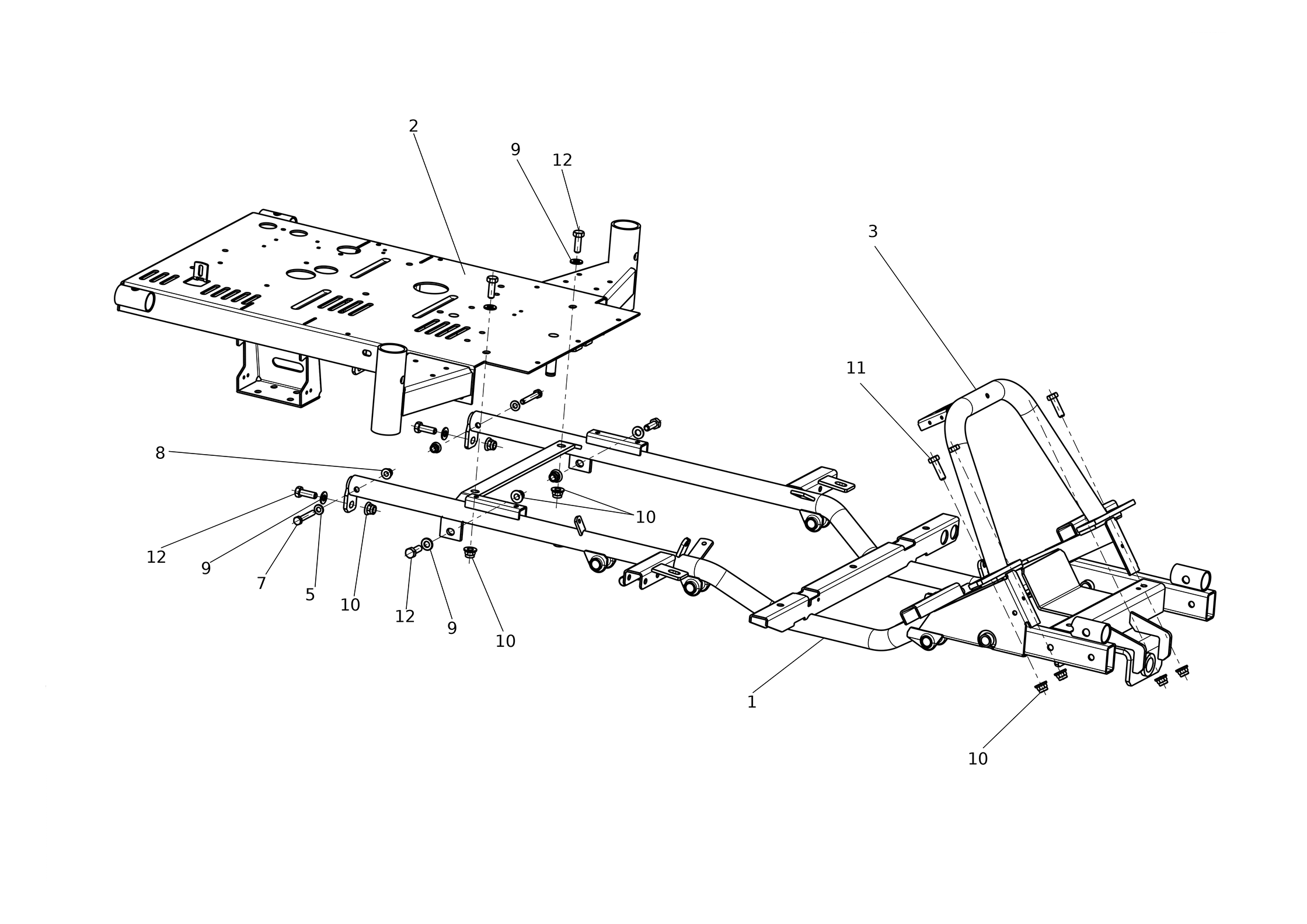

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532912472013 | Châssis | Disponible | Voir la pièce |
| 2 | SGS532927962163 | Protection | Disponible | Voir la pièce |
| 3 | SGS532915462353R | Châssis | Non reliée | |
| 5 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 8 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 9 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 9 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 9 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN309503523 | Vis | Disponible | Voir la pièce |
| 12 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 12 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 12 | SGN309503510 | Vis | Disponible | Voir la pièce |

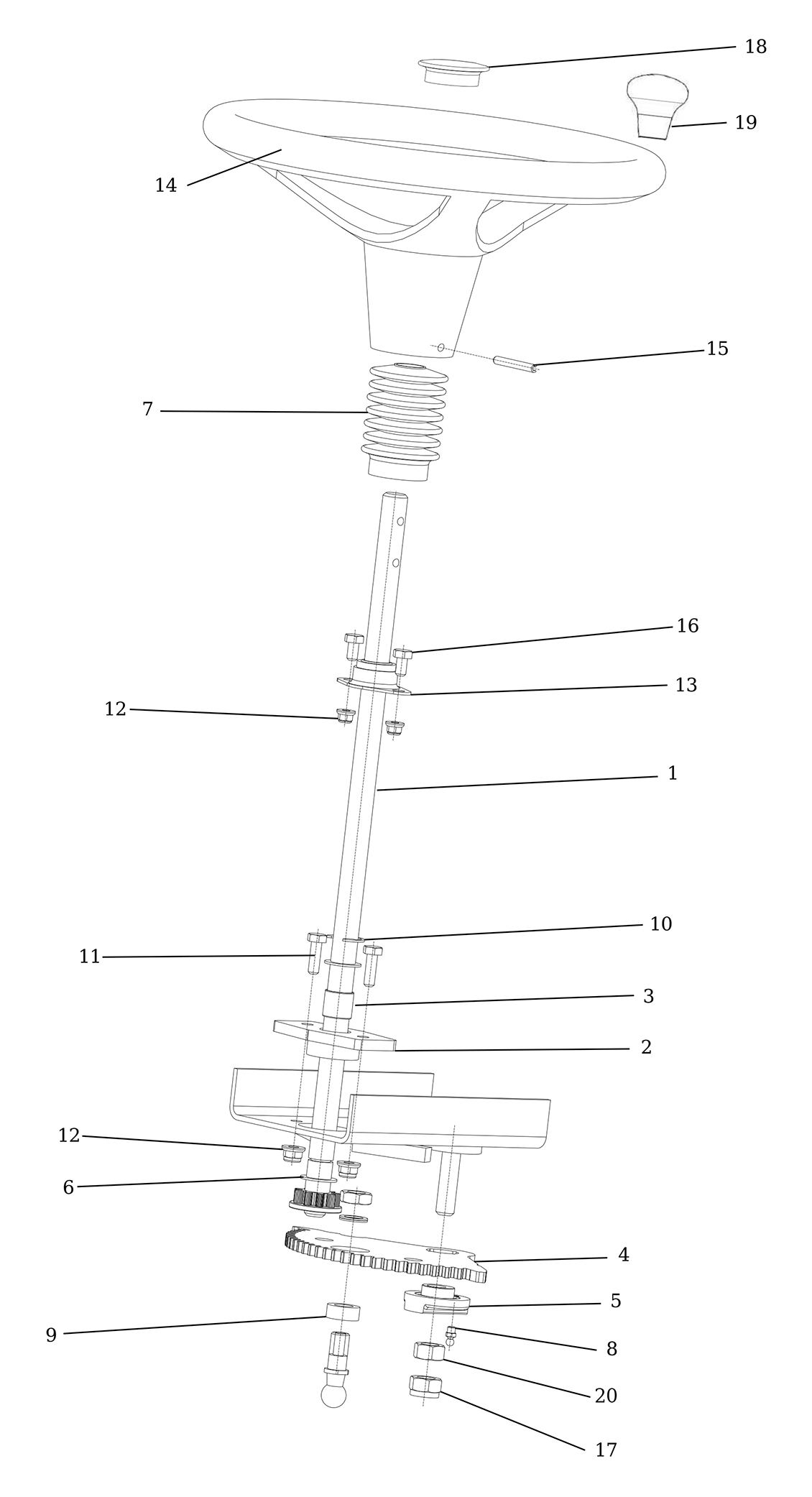

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532938252013 | Pignon | Disponible | Voir la pièce |
| 2 | SGS532038523863 | Roulement | Disponible | Voir la pièce |
| 3 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 4 | SGS532033322013 | Segment | Disponible | Voir la pièce |
| 5 | SGS532080272053 | Camme | Disponible | Voir la pièce |
| 6 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 7 | SGS532096263753 | Couvercle | Disponible | Voir la pièce |
| 8 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 9 | SGS532080202883 | Entretoise | Disponible | Voir la pièce |
| 10 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 11 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 12 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 12 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN000324001 | Roulement | Disponible | Voir la pièce |
| 14 | SGN443821008 | Volant | Disponible | Voir la pièce |
| 15 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 16 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 17 | SGN311129528 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN532151106 | Couvercle | Disponible | Voir la pièce |
| 19 | SGN443821010 | Pommeau | Disponible | Voir la pièce |
| 20 | SGN311150513 | Ecrou | Disponible | Voir la pièce |

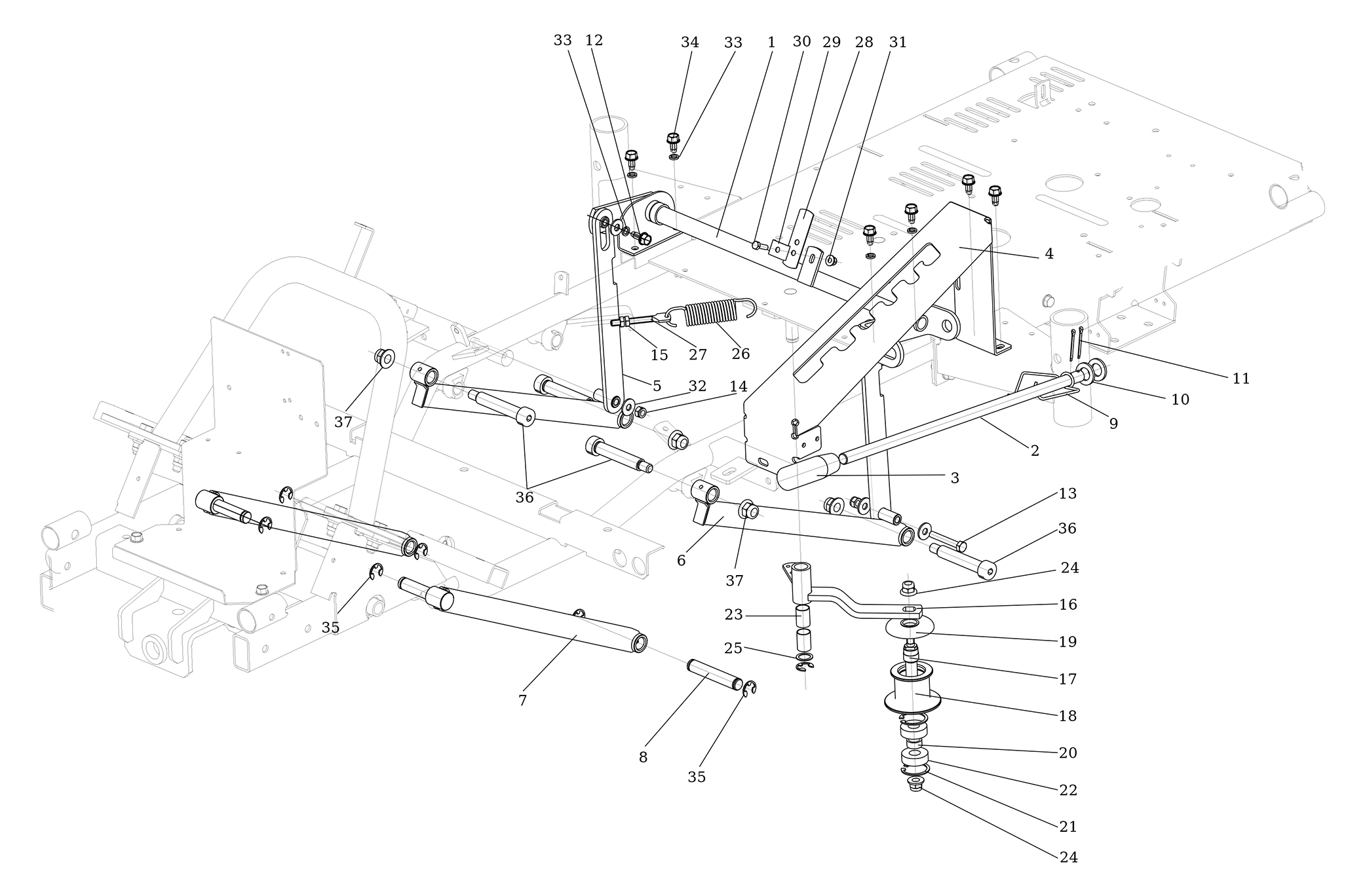

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532980702173 | Commande de coupe | Disponible | Voir la pièce |
| 2 | SGS532080112443 | Tige | Disponible | Voir la pièce |
| 3 | SGN532150425 | Poignee | Disponible | Voir la pièce |
| 4 | SGS532013422063 | Support | Disponible | Voir la pièce |
| 5 | SGS532080312313 | Levier de regulation | Disponible | Voir la pièce |
| 6 | SGS532980365383 | Bras de levage | Disponible | Voir la pièce |
| 7 | SGS532980365233 | Bras de levage | Disponible | Voir la pièce |
| 8 | SGS532193103673 | Pivot | Disponible | Voir la pièce |
| 9 | SGN315231222 | Ressort | Disponible | Voir la pièce |
| 10 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 12 | SGN309578009 | Vis | Disponible | Voir la pièce |
| 13 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 14 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 16 | SGS532913463193 | Support | Disponible | Voir la pièce |
| 17 | SGS532038128423 | Arbre | Disponible | Voir la pièce |
| 18 | SGS532033232383 | Poulie | Disponible | Voir la pièce |
| 19 | SGN321841075 | Couvercle | Disponible | Voir la pièce |
| 20 | SGS532195203393 | Bague | Disponible | Voir la pièce |
| 21 | SGN311733075 | Bague | Disponible | Voir la pièce |
| 22 | SGN324162097 | Roulement | Disponible | Voir la pièce |
| 23 | SGN323721006 | Bague | Disponible | Voir la pièce |
| 24 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 26 | SGN315231228 | Ressort | Disponible | Voir la pièce |
| 27 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 28 | SGS532097302223 | Ressort | Disponible | Voir la pièce |
| 29 | SGS532092412463 | Rondelle | Disponible | Voir la pièce |
| 30 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 31 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 33 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 33 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 34 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 35 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 35 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 36 | SGN309578491 | Vis | Disponible | Voir la pièce |
| 36 | SGN309578491 | Vis | Disponible | Voir la pièce |
| 37 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
| 37 | SGN311129526 | Ecrou | Disponible | Voir la pièce |

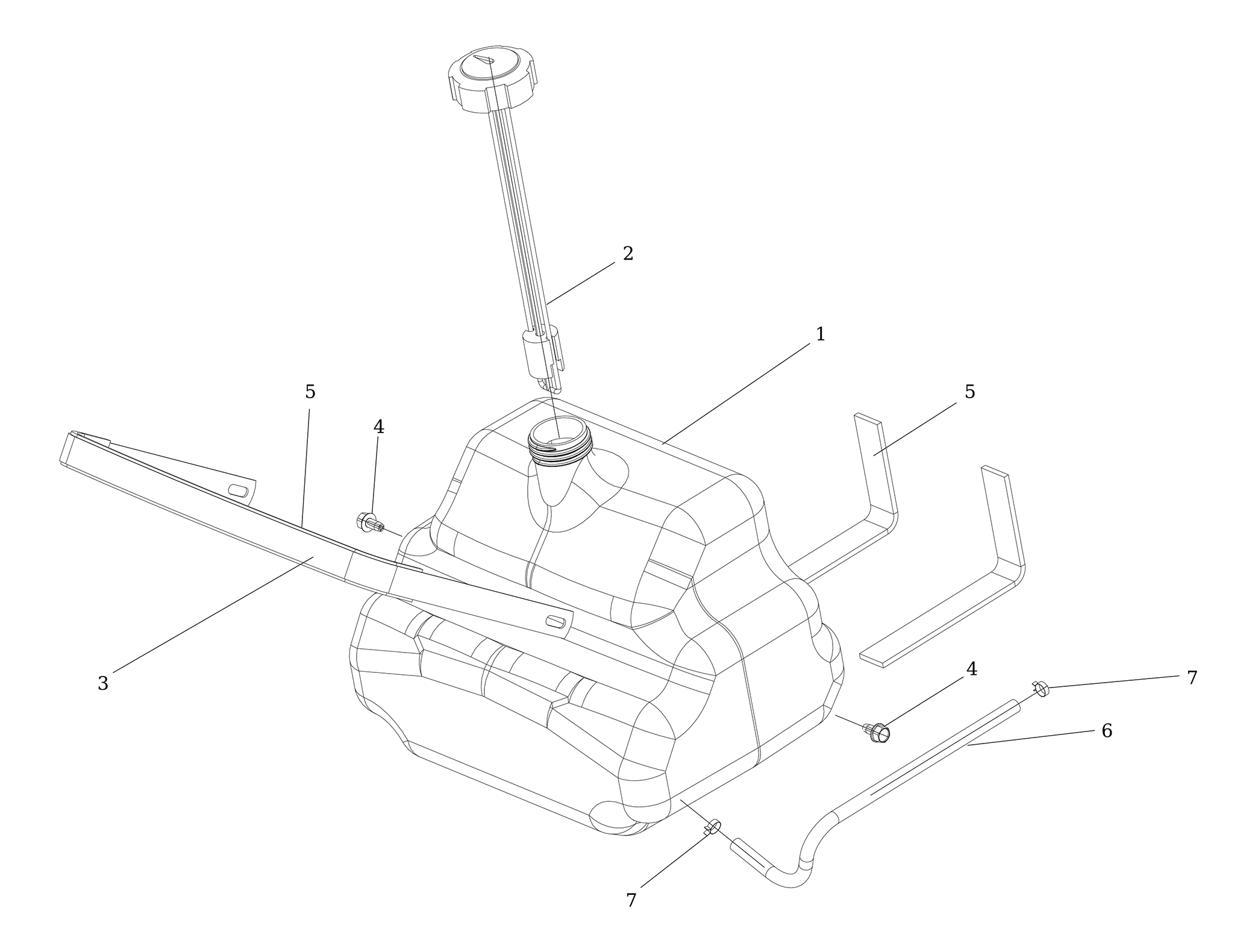

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130029 | Reservoir | Disponible | Voir la pièce |
| 2 | SGN532151566 | Bouchon | Disponible | Voir la pièce |
| 3 | SGS532013412123 | Etrier | Disponible | Voir la pièce |
| 4 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 4 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 5 | SGS532986018133R | Support en caoutchouc | Non reliée | |
| 5 | SGS532986018133R | Support en caoutchouc | Non reliée | |
| 6 | SGS532199202263 | Tuyau essence | Disponible | Voir la pièce |
| 7 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 7 | SGN000532058 | Agrafe | Disponible | Voir la pièce |

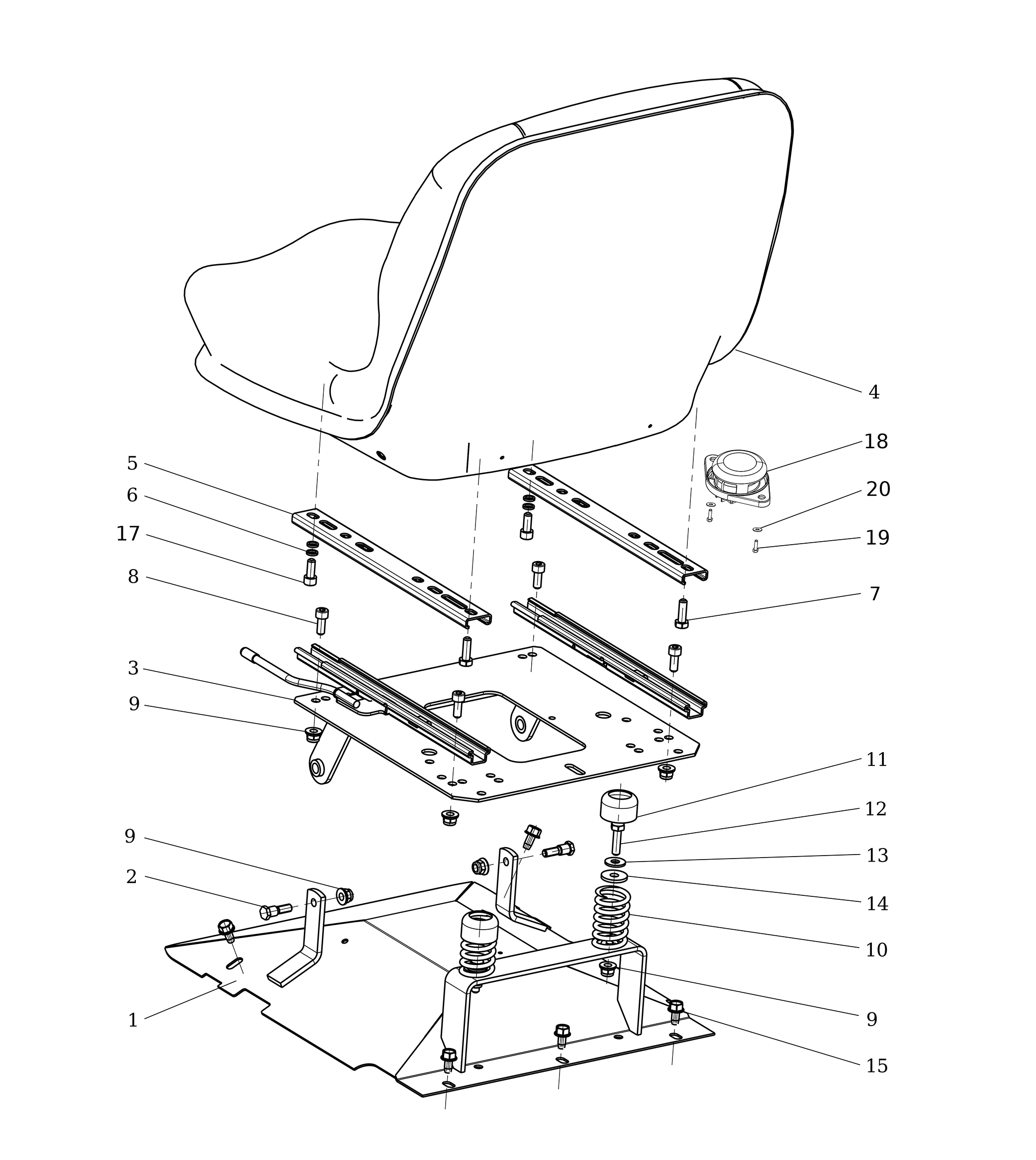

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532985472023 | Support siege | Disponible | Voir la pièce |
| 2 | SGS532090164623 | Vis | Disponible | Voir la pièce |
| 3 | SGS532918473333 | Support siege | Disponible | Voir la pièce |
| 4 | SGN532150891 | Siege | Disponible | Voir la pièce |
| 5 | SGN532150562 | Mecanisme | Disponible | Voir la pièce |
| 6 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 8 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 9 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 9 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 9 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 10 | SGN315231262 | Ressort | Disponible | Voir la pièce |
| 11 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 12 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 13 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 14 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 15 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 17 | SGN309543017 | Vis | Non reliée | |
| 18 | SGN345359005 | Micro-interrupteur | Disponible | Voir la pièce |
| 19 | SGN309315015 | Vis | Disponible | Voir la pièce |
| 20 | SGN311212515 | Rondelle | Disponible | Voir la pièce |

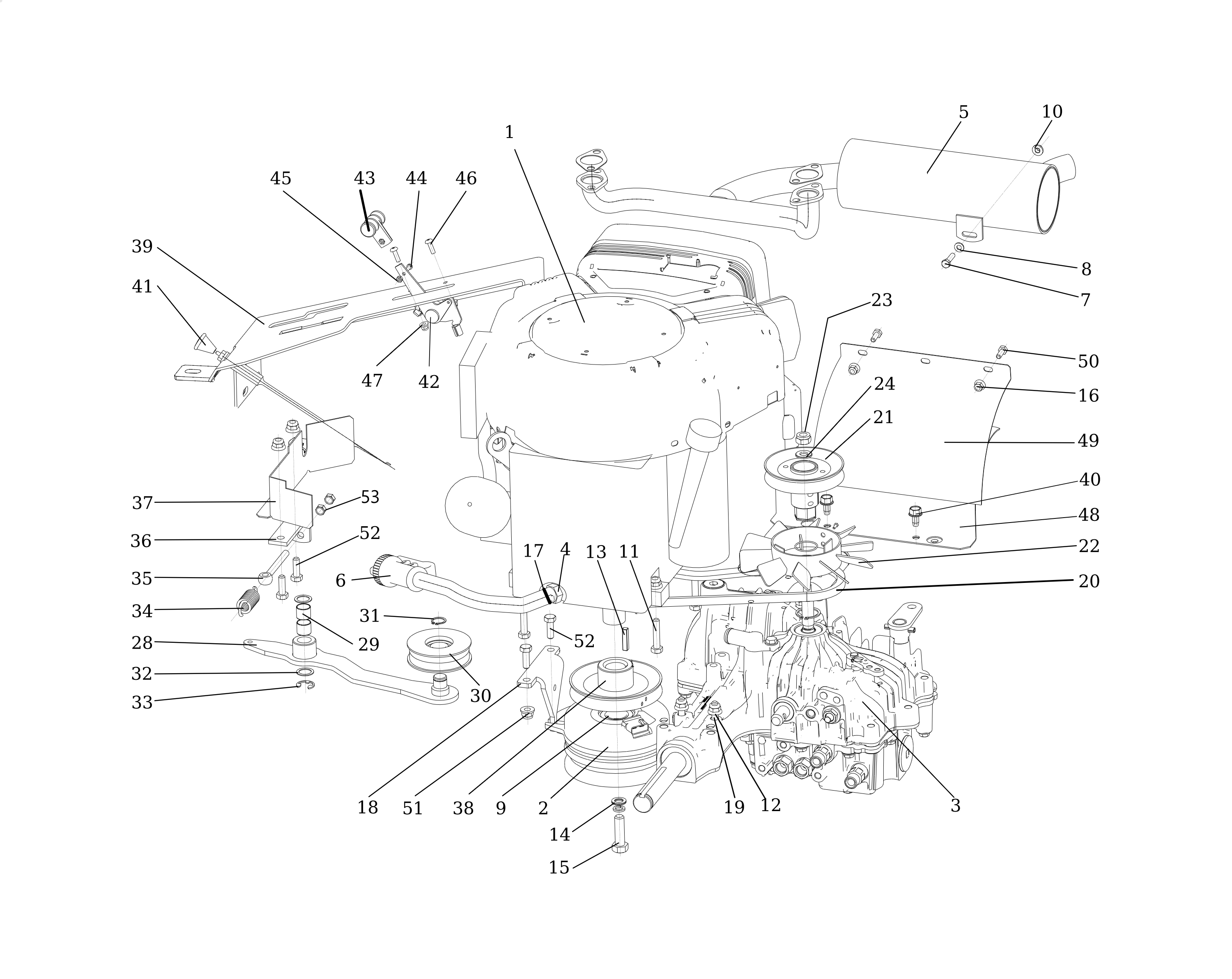

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 3 | SGN532991053 | Réducteur | Disponible | Voir la pièce |
| 4 | SGN532151254 | Réduction | Disponible | Voir la pièce |
| 5 | SGS532927472473 | Pot | Disponible | Voir la pièce |
| 6 | SGN532151253 | Tuyau | Disponible | Voir la pièce |
| 7 | SGN309503551 | Vis | Disponible | Voir la pièce |
| 8 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 9 | SGS532092208583 | Entretoise | Disponible | Voir la pièce |
| 10 | SGN311129517 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | SGN309503544 | Vis | Disponible | Voir la pièce |
| 12 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311726101 | Key | Disponible | Voir la pièce |
| 14 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 15 | SGN309579506 | Vis | Disponible | Voir la pièce |
| 16 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN548241028 | Clip | Disponible | Voir la pièce |
| 18 | SGS532013409173 | Arrêt d | Disponible | Voir la pièce |
| 19 | SGN309501571 | Vis | Disponible | Voir la pièce |
| 20 | SGN272731214 | Courroie v | Disponible | Voir la pièce |
| 21 | SGN532151412R | Poulie | Non reliée | |
| 22 | SGN532150376 | Ventilateur | Disponible | Voir la pièce |
| 23 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 28 | SGS532913462123 | Support | Disponible | Voir la pièce |
| 29 | SGN323721004 | Bushing | Disponible | Voir la pièce |
| 30 | SGN000532003 | Poulie | Disponible | Voir la pièce |
| 31 | SGN311733007 | Ring | Disponible | Voir la pièce |
| 32 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 33 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 34 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 35 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 36 | SGS532113404613 | Etrier support | Disponible | Voir la pièce |
| 37 | SGS532085427063 | Couvercle | Disponible | Voir la pièce |
| 38 | SGN532150439 | Poulie | Disponible | Voir la pièce |
| 39 | SGS532013422053 | Commande | Disponible | Voir la pièce |
| 40 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 41 | SGN443612017 | Levier avec câble | Disponible | Voir la pièce |
| 42 | SGN443900103 | Levier accelerateur | Disponible | Voir la pièce |
| 43 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 44 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 45 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 46 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 47 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 48 | SGS532085412033 | Couvercle | Disponible | Voir la pièce |
| 49 | SGS532085415653 | Couvercle | Disponible | Voir la pièce |
| 50 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 51 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 52 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 52 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 53 | SGN311150504 | Ecrou | Disponible | Voir la pièce |

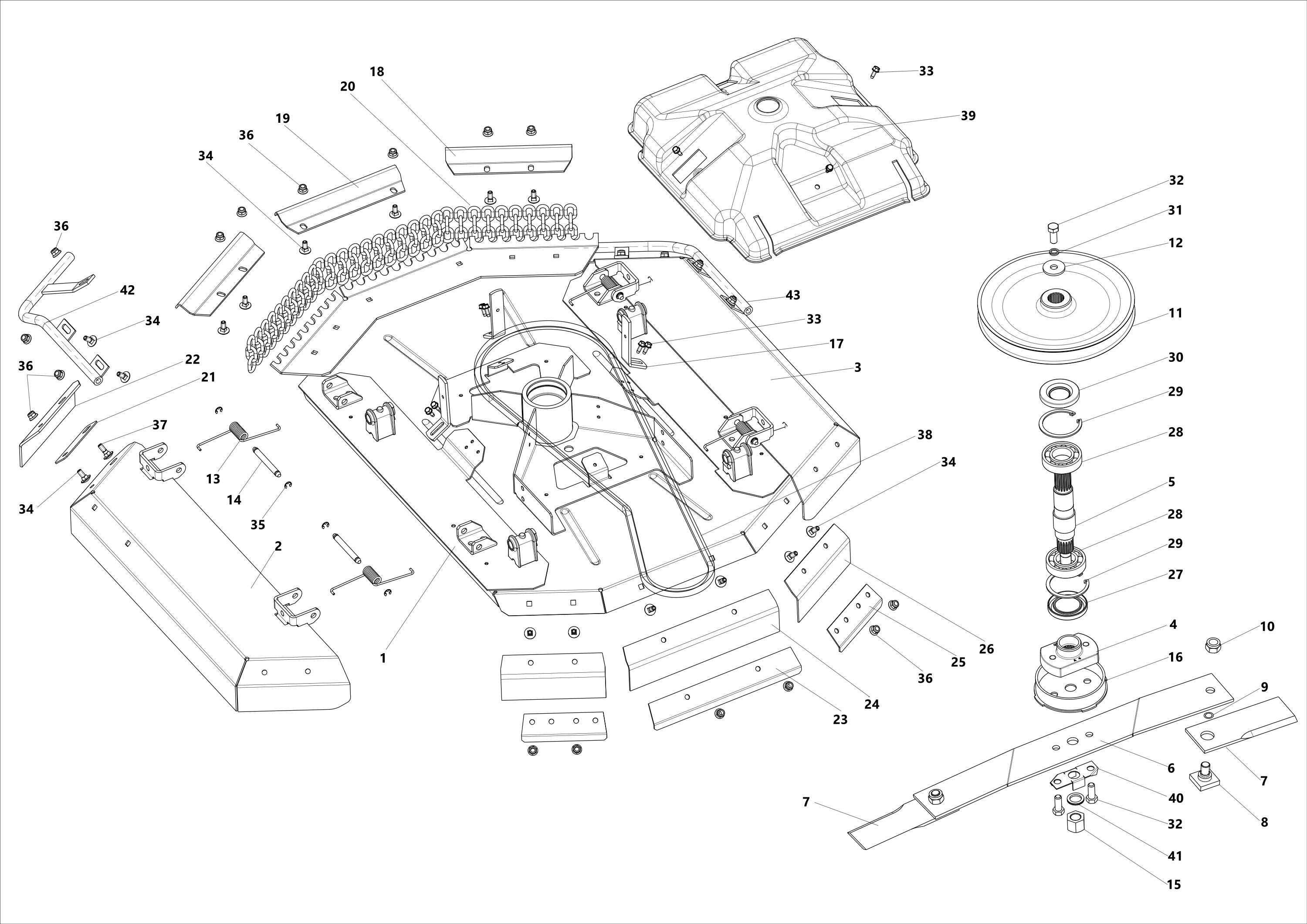

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472303R | Couvercle | Non reliée | |
| 2 | SGS532985423883 | Couverture | Disponible | Voir la pièce |
| 3 | SGS532985423893 | Couverture | Disponible | Voir la pièce |
| 4 | SGS532098212023 | Flasque | Disponible | Voir la pièce |
| 5 | SGS532038152193 | Arbre | Disponible | Voir la pièce |
| 6 | 68000009 | Support et lames compl. | Disponible | Voir la pièce |
| 7 | SGS532950602033R | Kit lames | Non reliée | |
| 7 | SGS532950602033R | Kit lames | Non reliée | |
| 7 | SGS532986016953R | Lame mulching | Non reliée | |
| 7 | SGS532986016953R | Lame mulching | Non reliée | |
| 7 | SGS532986019003R | Kit d | Non reliée | |
| 7 | SGS532986019003R | Kit d | Non reliée | |
| 8 | SGS532090164643 | Vis | Non reliée | |
| 9 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 10 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 11 | SGS532033252233R | Poulie | Non reliée | |
| 12 | SGS532092207873 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN315231221 | Ressort | Disponible | Voir la pièce |
| 14 | SGS532093117613 | Pivot | Disponible | Voir la pièce |
| 15 | SGN532150440 | Ecrou | Disponible | Voir la pièce |
| 16 | SGS532939352023 | Couvercle | Disponible | Voir la pièce |
| 17 | SGS532014409283 | Limiteur | Disponible | Voir la pièce |
| 18 | SGS532113415743 | Protection | Disponible | Voir la pièce |
| 19 | SGS532113415733 | Protection | Disponible | Voir la pièce |
| 20 | SGN318112030 | Chaine | Disponible | Voir la pièce |
| 21 | SGS532113408393 | Protection | Disponible | Voir la pièce |
| 22 | SGN273192050 | Protection | Disponible | Voir la pièce |
| 23 | SGS532113408383 | Protection | Disponible | Voir la pièce |
| 24 | SGN273192051 | Protection | Disponible | Voir la pièce |
| 25 | SGS532113408373 | Protection | Disponible | Voir la pièce |
| 26 | SGN273192052 | Protection | Disponible | Voir la pièce |
| 27 | SGN273521180 | Joint | Disponible | Voir la pièce |
| 28 | SGN324162095 | Roulement | Disponible | Voir la pièce |
| 28 | SGN324162095 | Roulement | Disponible | Voir la pièce |
| 29 | SGN311733093 | Bague | Disponible | Voir la pièce |
| 29 | SGN311733093 | Bague | Disponible | Voir la pièce |
| 30 | SGN273521179 | Joint | Disponible | Voir la pièce |
| 31 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 32 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 32 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 33 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 33 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 34 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 34 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 34 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 34 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 35 | SGN311732002 | Bague | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 37 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 38 | SGN272731213 | Courroie | Disponible | Voir la pièce |
| 39 | SGN532151226 | Couvercle | Disponible | Voir la pièce |
| 40 | SGS532092304123 | Support | Disponible | Voir la pièce |
| 41 | SGN311219514 | Rondelle | Disponible | Voir la pièce |
| 42 | SGS532913452333R | Securite | Non reliée | |
| 43 | SGS532913452343R | Securite | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532929462083 | Moyeu | Disponible | Voir la pièce |
| 2 | SGS532993362823 | Levier | Non reliée | |
| 3 | SGS532080403003 | Levier de commande | Disponible | Voir la pièce |
| 4 | SGN532151441 | Bielle | Disponible | Voir la pièce |
| 5 | SGN324196025 | Roulement | Disponible | Voir la pièce |
| 6 | SGN309543526 | Vis | Disponible | Voir la pièce |
| 7 | SGS532980462483 | Pedale | Disponible | Voir la pièce |
| 8 | SGS532980462503 | Pedale | Disponible | Voir la pièce |
| 8 | SGS532980462503 | Pedale | Disponible | Voir la pièce |
| 9 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 9 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 10 | SGN443900119 | Gaine du type bowden | Disponible | Voir la pièce |
| 11 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 12 | SGS532980463353 | Frein | Disponible | Voir la pièce |
| 13 | SGS532929362073 | Levier de commande | Disponible | Voir la pièce |
| 14 | SGS532013412093 | Support | Non reliée | |
| 15 | SGS532080402913 | Entretoise | Disponible | Voir la pièce |
| 16 | SGS532929362103 | Trasmission rod | Disponible | Voir la pièce |
| 17 | SGS532929362203 | Moyeu | Disponible | Voir la pièce |
| 18 | SGS532917722013 | Joint | Disponible | Voir la pièce |
| 19 | SGN309578514 | Vis | Disponible | Voir la pièce |
| 20 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 20 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 21 | SGS532193103723 | Pivot | Disponible | Voir la pièce |
| 22 | SGS532085422073 | Protection arriere | Disponible | Voir la pièce |
| 23 | SGN311732001 | Bague de protection | Disponible | Voir la pièce |
| 24 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 24 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 24 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 24 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 25 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 26 | SGN315231239 | Ressort | Disponible | Voir la pièce |
| 27 | SGN532150341 | Poignee | Disponible | Voir la pièce |
| 28 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 29 | SGN442073015 | Joint | Non reliée | |
| 29 | SGN442073015 | Joint | Non reliée | |
| 30 | SGN311732007 | Bague de protection | Disponible | Voir la pièce |
| 31 | SGN532151564 | Boite | Disponible | Voir la pièce |
| 32 | SGN323721011 | Bague | Disponible | Voir la pièce |
| 32 | SGN323721011 | Bague | Disponible | Voir la pièce |
| 33 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 34 | SGN442073021 | Connection | Disponible | Voir la pièce |
| 35 | SGN311129516 | Ecrou | Disponible | Voir la pièce |
| 35 | SGN311129516 | Ecrou | Disponible | Voir la pièce |
| 36 | SGN532150209 | Couvercle | Disponible | Voir la pièce |
| 37 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 38 | SGN315231224 | Ressort | Disponible | Voir la pièce |
| 39 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 40 | SGN311732002 | Bague | Disponible | Voir la pièce |
| 41 | SGN311150514 | Ecrou | Disponible | Voir la pièce |
| 42 | SGS532929462053 | Levier complet | Disponible | Voir la pièce |
| 43 | SGN315238049 | Ressort | Disponible | Voir la pièce |
| 44 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 45 | SGS532080302833R | Pied | Non reliée | |
| 46 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 47 | SGS532913462813 | Support | Disponible | Voir la pièce |
| 48 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 49 | SGN309578518 | Vis | Disponible | Voir la pièce |
| 50 | SGN443900152 | Gaine du type bowden | Disponible | Voir la pièce |
| 51 | SGN443900121 | Cable | Disponible | Voir la pièce |
| 52 | SGS532980462493 | Pedale | Disponible | Voir la pièce |
| 55 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 56 | SGS532980463333 | Latch | Disponible | Voir la pièce |
| 57 | SGS532929362183 | Moyeu | Disponible | Voir la pièce |
| 58 | SGN315231042 | Ressort | Disponible | Voir la pièce |
| 59 | SGN311338502R | Pivot | Non reliée | |
| 60 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 61 | SGS532914322013 | Levier | Disponible | Voir la pièce |
| 62 | SGN532151130 | Couvercle | Disponible | Voir la pièce |
| 63 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 63 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 64 | SGN311219522 | Rondelle | Disponible | Voir la pièce |
| 65 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 66 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 66 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 66 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 67 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 67 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 67 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 68 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 68 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 69 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 69 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 70 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 70 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 70 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 71 | SGN311219499 | Rondelle | Disponible | Voir la pièce |
| 71 | SGN311219499 | Rondelle | Disponible | Voir la pièce |
| 72 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 72 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 72 | SGN311338501 | Pivot | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532113403243 | Support | Disponible | Voir la pièce |
| 2 | SGN273192028 | Rondelle | Disponible | Voir la pièce |
| 3 | SGN532150464 | Cable | Disponible | Voir la pièce |
| 4 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 5 | SGS532013412113 | Support | Disponible | Voir la pièce |
| 6 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 7 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 8 | SGN532151116 | Rivet | Disponible | Voir la pièce |
| 9 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 10 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 11 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 12 | SGN532151567 | Bouchon | Disponible | Voir la pièce |
| 13 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 15 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 16 | SGN341271224R | Carte electronique | Non reliée | |
| 17 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 18 | SGS532014402183 | Support | Disponible | Voir la pièce |
| 19 | SGS532097412093 | Ressort | Disponible | Voir la pièce |
| 20 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 21 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 21 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 21 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 22 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 23 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 24 | SGN346211009R | Batterie | Non reliée | |
| 25 | SGS532013422143 | Support | Disponible | Voir la pièce |
