Vue Éclatée BCi 530 HL
Retrouvez les pièces détachées, références et repères disponibles pour BCi 530 HL.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | NK000013 | Boite engranages | Disponible | Voir la pièce |
| 2 | NK000001R | Bague seeger | Disponible | Voir la pièce |
| 3 | NK000002R | Kit engranages | Disponible | Voir la pièce |
| 4 | NK000008 | Kit vis | Disponible | Voir la pièce |
| 5 | 61370348AR | Bague | Disponible | Voir la pièce |
| 10 | NK000003R | Boite engranages | Disponible | Voir la pièce |
| 11 | NK000004R | Disque | Disponible | Voir la pièce |
| 13 | NK000005R | Kit engranages | Disponible | Voir la pièce |
| 17 | NK000006R | Bague or | Disponible | Voir la pièce |
| 18 | NK000007R | Vis | Disponible | Voir la pièce |
| 26 | NK000014R | Bague | Disponible | Voir la pièce |
| 27 | NK000015R | Pivot | Disponible | Voir la pièce |
| 29 | NK000017R | Bague | Disponible | Voir la pièce |
| 29 | NK000017R | Bague | Disponible | Voir la pièce |
| 30 | NK000018R | Kit engranages | Disponible | Voir la pièce |
| 34 | NK000019R | Bague seeger | Disponible | Voir la pièce |
| 35 | NK000020R | Ecrou | Disponible | Voir la pièce |
| 36 | NK000021R | Pivot | Disponible | Voir la pièce |
| 37 | NK000022R | Ressort | Disponible | Voir la pièce |
| 39 | NK000023R | Poignee | Disponible | Voir la pièce |
| 40 | NK000024R | Ressort | Disponible | Voir la pièce |
| 41 | NK000025R | Poignee | Disponible | Voir la pièce |
| 43 | NK000026R | Bielle complète | Disponible | Voir la pièce |
| 43 | NK000026R | Bielle complète | Disponible | Voir la pièce |
| 46 | NK000028R | Pignon | Disponible | Voir la pièce |
| 48 | NK000030R | Bride | Disponible | Voir la pièce |
| 49 | NK000031R | Joint | Disponible | Voir la pièce |
| 50 | NK000032R | Couvercle | Disponible | Voir la pièce |
| 53 | NK000033R | Couvercle | Disponible | Voir la pièce |
| 57 | NK000034R | Guide | Disponible | Voir la pièce |
| 58 | NK000035R | Entretoise | Disponible | Voir la pièce |
| 59 | NK000036R | Lame | Disponible | Voir la pièce |
| 60 | NK000037R | Protection de la lame | Disponible | Voir la pièce |
| 62 | NK000038R | Bride | Disponible | Voir la pièce |
| 63 | NK000039R | Couvercle de lame | Disponible | Voir la pièce |
| 64 | 61282061R | Tuyau Ø26 | Disponible | Voir la pièce |
| 65 | 3032027R | Rivet | Disponible | Voir la pièce |
| 66 | 61370497 | Arbre compl. Ø7 | Disponible | Voir la pièce |
| 67 | 3045034R | Arret | Non reliée |

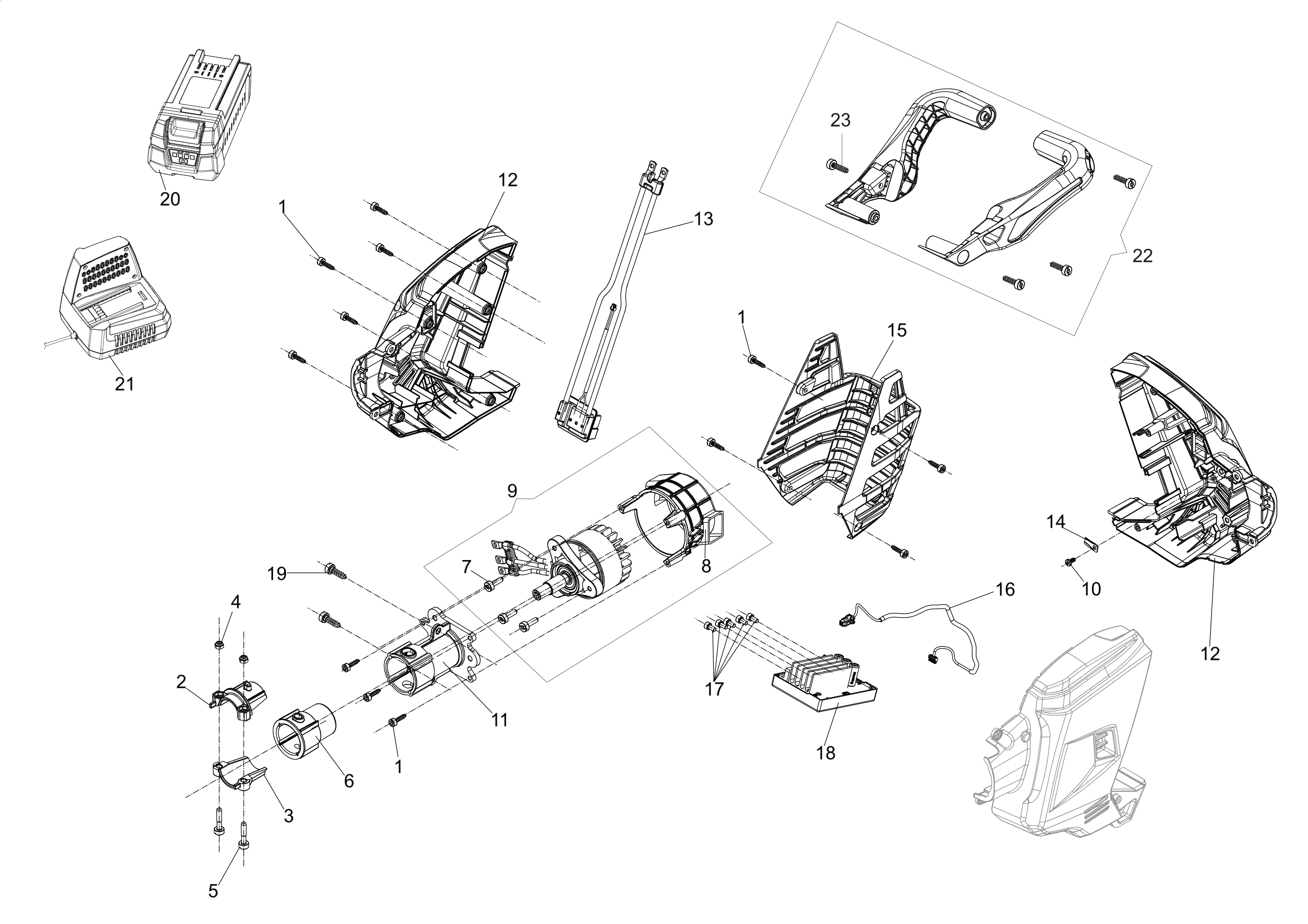

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 54310022R | Connecteur de batterie | Disponible | Voir la pièce |
| 3 | 54310023R | Entretoise | Disponible | Voir la pièce |
| 4 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 5 | 3891053R | Vis | Disponible | Voir la pièce |
| 6 | 54310021R | Manchon | Disponible | Voir la pièce |
| 7 | 3891035R | Vis | Disponible | Voir la pièce |
| 8 | 54310020R | Guidage d | Disponible | Voir la pièce |
| 9 | 54310075R | Kit moteur | Disponible | Voir la pièce |
| 10 | 3960167R | Vis | Disponible | Voir la pièce |
| 11 | 54310019AR | Flasque | Disponible | Voir la pièce |
| 12 | 54310076R | Kit demi-coque | Disponible | Voir la pièce |
| 12 | 54310076R | Kit demi-coque | Disponible | Voir la pièce |
| 13 | 54312022R | Connecteur de batterie | Disponible | Voir la pièce |
| 14 | 56550102R | Bride | Disponible | Voir la pièce |
| 15 | 54310032R | Protection de la batterie | Disponible | Voir la pièce |
| 16 | 54310055AR | Cablage | Disponible | Voir la pièce |
| 17 | 300000058R | Vis | Disponible | Voir la pièce |
| 18 | 54330027R | Carte Mère | Non reliée | |
| 19 | 3893001R | Vis | Disponible | Voir la pièce |
| 20 | 54300002 | Batterie | Non reliée | |
| 21 | 54300004 | Fast charger | Non reliée | |
| 21 | 54300005 | Fast charger | Non reliée | |
| 21 | 54300006 | Fast charger | Non reliée | |
| 22 | 54340011R | Kit protection | Disponible | Voir la pièce |
| 23 | 3893060R | Vis | Disponible | Voir la pièce |

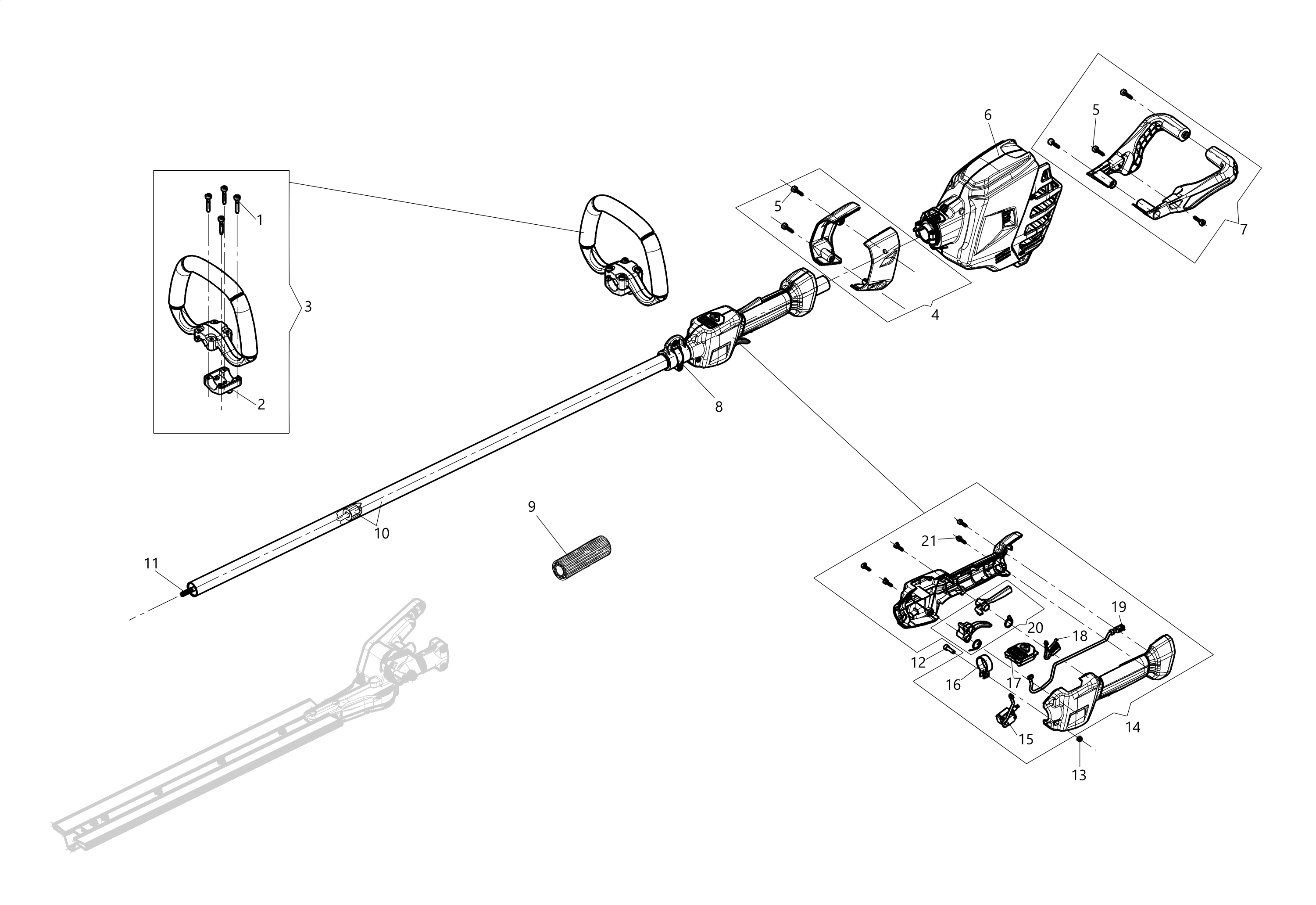

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891057R | Vis | Disponible | Voir la pièce |
| 2 | 61010024AR | Collier | Disponible | Voir la pièce |
| 3 | 61380093 | Kit poignée | Disponible | Voir la pièce |
| 4 | 54310078R | Kit calotte | Disponible | Voir la pièce |
| 5 | 3893060R | Vis | Disponible | Voir la pièce |
| 5 | 3893060R | Vis | Disponible | Voir la pièce |
| 6 | 54312027R | Groupe moteur | Disponible | Voir la pièce |
| 7 | 54340011R | Kit protection | Disponible | Voir la pièce |
| 8 | 4161619AR | Bande | Non reliée | |
| 9 | 54330002R | Poignée | Disponible | Voir la pièce |
| 10 | 54310086R | Tuyau Ø26 | Disponible | Voir la pièce |
| 11 | 54310056R | Arbre trasmission | Disponible | Voir la pièce |
| 12 | 3801045R | Vis | Disponible | Voir la pièce |
| 13 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | 54312004AR | Poignee complete | Disponible | Voir la pièce |
| 15 | 54310013R | Commutateur d | Disponible | Voir la pièce |
| 16 | 61010019R | Bande | Disponible | Voir la pièce |
| 17 | 49040101AR | Display | Disponible | Voir la pièce |
| 18 | 54310014R | Micro-interrupteur | Disponible | Voir la pièce |
| 19 | 54310015R | Cablage | Disponible | Voir la pièce |
| 20 | 54310079R | Kit levier accelerateur | Disponible | Voir la pièce |
| 21 | 3893016AR | Vis | Disponible | Voir la pièce |
