Vue Éclatée BCH 310 BP
Retrouvez les pièces détachées, références et repères disponibles pour BCH 310 BP.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61469100 | Tete fil nylon cpl. Ø 2,4 | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 61460049 | Bague | Disponible | Voir la pièce |
| 5 | 63100018R | Kit ressor | Disponible | Voir la pièce |
| 6 | 61460023 | Bobine | Disponible | Voir la pièce |
| 7 | 61460022 | Pommeau | Disponible | Voir la pièce |
| 8 | 61460051 | Couvercle inferieur | Disponible | Voir la pièce |
| 9 | 63120042R | Insert (male) | Non reliée |

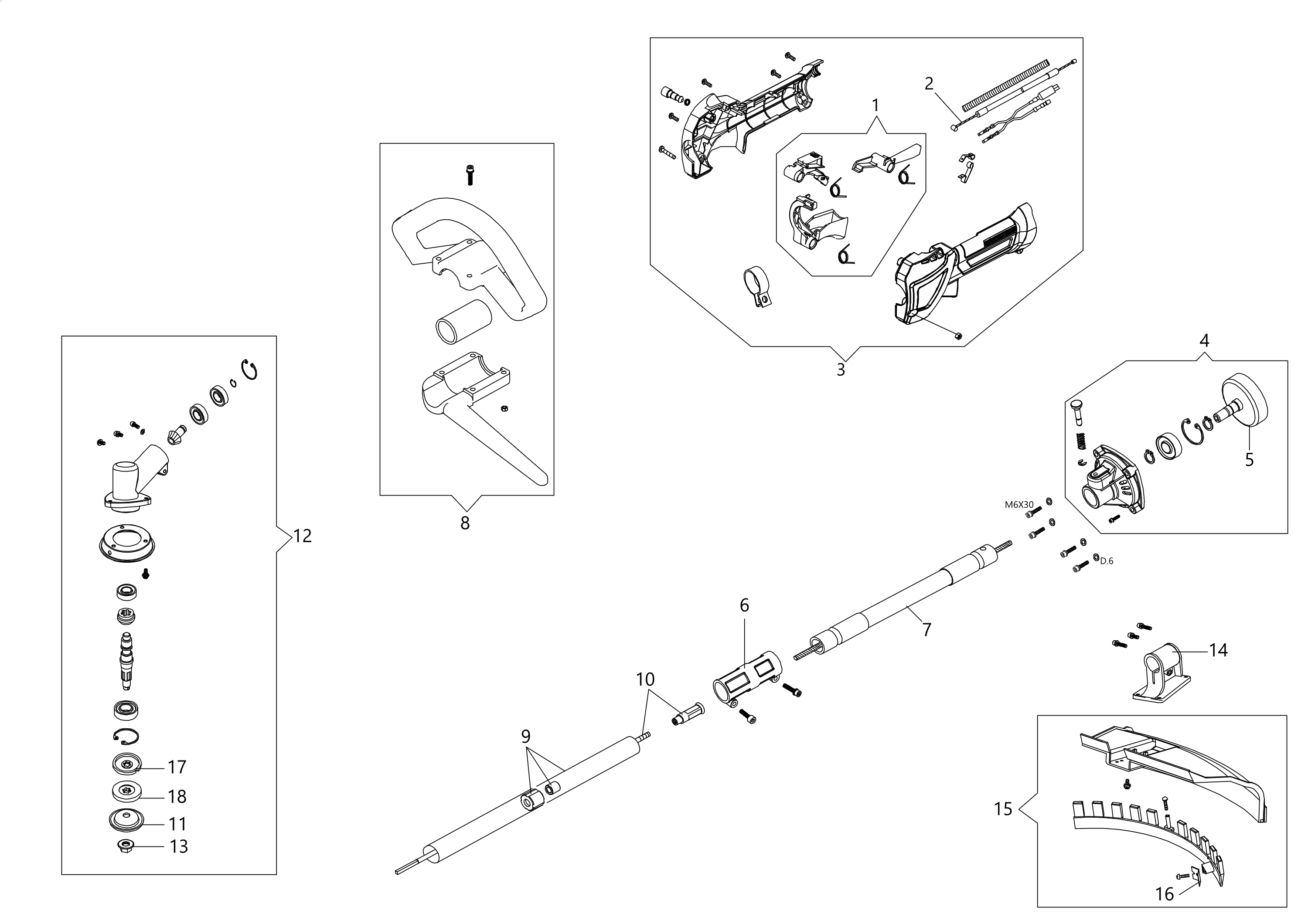

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | BF000148R | Kit levier accelerateur | Disponible | Voir la pièce |
| 2 | BF000057R | Cable accellerateur | Disponible | Voir la pièce |
| 3 | BF000056R | Poignee complete | Disponible | Voir la pièce |
| 4 | BF000027R | Carter | Disponible | Voir la pièce |
| 5 | BF000002R | Cloche embrayage | Disponible | Voir la pièce |
| 6 | BF000004R | Connection | Disponible | Voir la pièce |
| 7 | BF000136R | Tuyau flexible | Non reliée | |
| 8 | BF000051R | Poignee | Disponible | Voir la pièce |
| 9 | BF000005R | Tuyau Ø26 | Disponible | Voir la pièce |
| 10 | 61450448 | Arbre + entretoise | Disponible | Voir la pièce |
| 11 | BF000036R | Protection | Disponible | Voir la pièce |
| 12 | BF000144R | Couple conique Ø26 | Disponible | Voir la pièce |
| 13 | BF000007R | Ecrou | Disponible | Voir la pièce |
| 14 | BF000008R | Etrier | Disponible | Voir la pièce |
| 15 | BF000029R | Kit protection | Non reliée | |
| 16 | BF000009R | Lame | Disponible | Voir la pièce |
| 17 | BF000037R | Moyeu | Disponible | Voir la pièce |
| 18 | BF000038R | Flasque | Disponible | Voir la pièce |

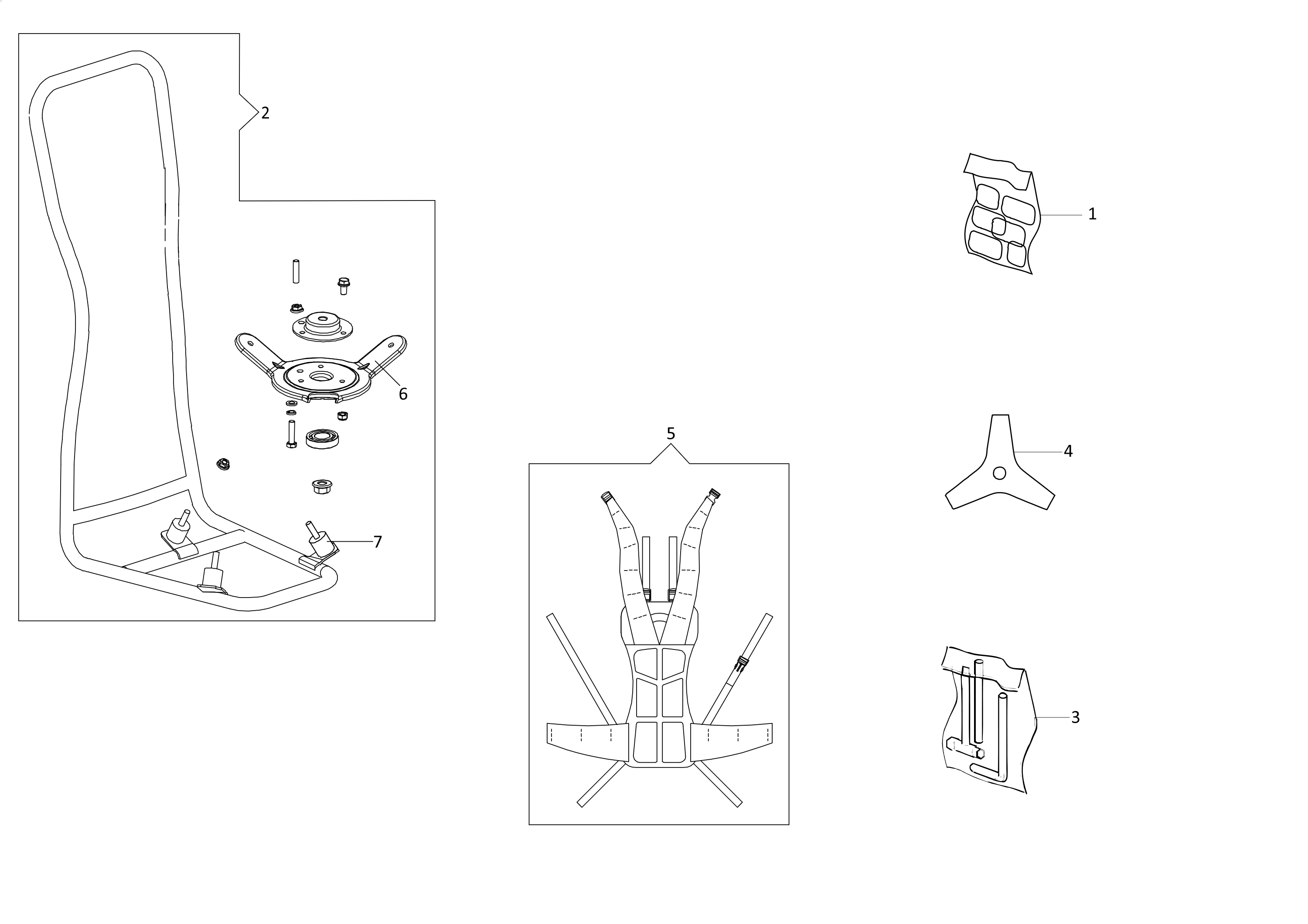

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61550082R | Kit etiquettes | Disponible | Voir la pièce |
| 2 | BF000026R | Groupe châssis | Disponible | Voir la pièce |
| 3 | 61550025R | Kit outils | Non reliée | |
| 4 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |
| 5 | BF000150R | Harnais | Disponible | Voir la pièce |
| 6 | BF000017R | Support du moteur | Disponible | Voir la pièce |
| 7 | BF000018R | Amortisseur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | GZ000170 | Kit filtre air | Disponible | Voir la pièce |
| 2 | GZ000102R | Filtre aire | Disponible | Voir la pièce |
| 3 | GZ000188 | Kit joints | Disponible | Voir la pièce |
| 3 | GZ000188 | Kit joints | Disponible | Voir la pièce |
| 3 | GZ000188 | Kit joints | Disponible | Voir la pièce |
| 3 | GZ000188 | Kit joints | Disponible | Voir la pièce |
| 3 | GZ000188 | Kit joints | Disponible | Voir la pièce |
| 3 | GZ000188 | Kit joints | Disponible | Voir la pièce |
| 3 | GZ000188 | Kit joints | Disponible | Voir la pièce |
| 3 | GZ000188 | Kit joints | Disponible | Voir la pièce |
| 3 | GZ000188 | Kit joints | Disponible | Voir la pièce |
| 4 | GZ000106R | Tuyau d | Disponible | Voir la pièce |
| 5 | GZ000171 | Demarrage complet | Disponible | Voir la pièce |
| 6 | GZ000172 | Kit de ventilateur | Disponible | Voir la pièce |
| 7 | GZ000173 | Kit bouchon huile | Disponible | Voir la pièce |
| 8 | GZ000165R | Pied | Disponible | Voir la pièce |
| 9 | GZ000164R | Bouchon | Disponible | Voir la pièce |
| 10 | GZ000186 | Kit complet de réservoir | Disponible | Voir la pièce |
| 11 | GZ000131R | Carburateur | Disponible | Voir la pièce |
| 12 | GZ000175 | Kit bride thermique | Disponible | Voir la pièce |
| 13 | GZ000185 | Groupe de convoyeurs | Disponible | Voir la pièce |
| 14 | GZ000187 | Kit capot cylindre | Disponible | Voir la pièce |
| 15 | GZ000176 | Kit capot cylindre | Disponible | Voir la pièce |
| 16 | GZ000181 | Kit de protection de l | Disponible | Voir la pièce |
| 17 | GZ000177 | Kits de valves | Disponible | Voir la pièce |
| 18 | GZ000179 | Kit de came | Disponible | Voir la pièce |
| 19 | GZ000174 | Kit complet de pistons | Disponible | Voir la pièce |
| 20 | GZ000141R | Balancier | Disponible | Voir la pièce |
| 21 | GZ000178 | Kit de couverture latérale | Disponible | Voir la pièce |
| 22 | GZ000184 | Embrayage compl. | Disponible | Voir la pièce |
| 23 | GZ000180 | Kit échappement | Disponible | Voir la pièce |
| 24 | GZ000183 | Bobine | Disponible | Voir la pièce |
| 25 | GZ000182 | Jeu volant | Disponible | Voir la pièce |
| 26 | L66152480 | Bougie | Disponible | Voir la pièce |
