Vue Éclatée BCi 530 T
Retrouvez les pièces détachées, références et repères disponibles pour BCi 530 T.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63109002 | Tete Load&Go | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 63100018R | Kit ressor | Disponible | Voir la pièce |
| 5 | 63100020R | Bobine | Disponible | Voir la pièce |
| 6 | 63100007R | Pommeau | Non reliée | |
| 7 | 63120001R | Bague | Disponible | Voir la pièce |
| 8 | 63100005R | Couvercle | Disponible | Voir la pièce |

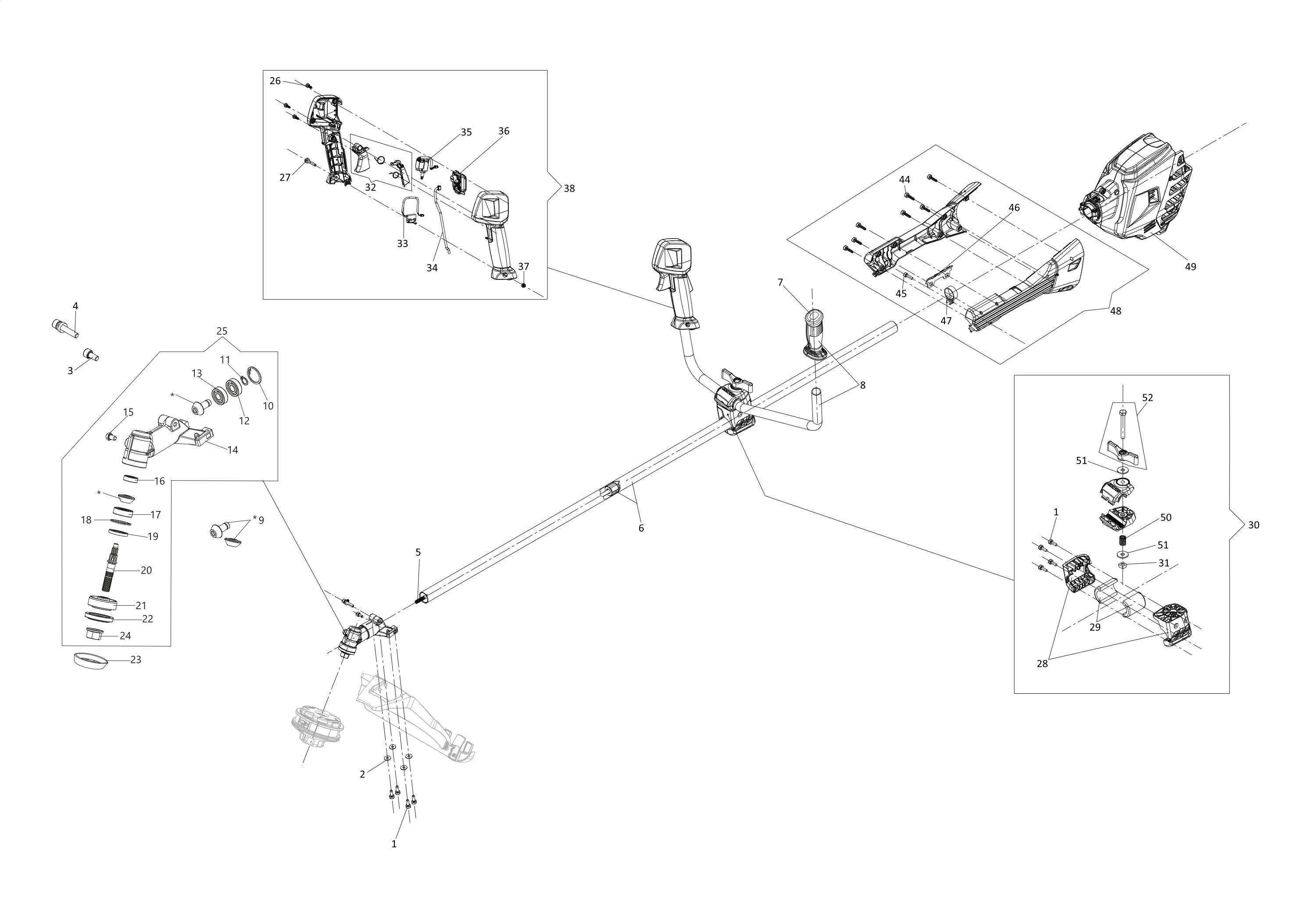

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891035R | Vis | Disponible | Voir la pièce |
| 1 | 3891035R | Vis | Disponible | Voir la pièce |
| 2 | 094600054R | Rondelle | Non reliée | |
| 3 | 3901008R | Vis | Disponible | Voir la pièce |
| 4 | 4175074R | Vis | Disponible | Voir la pièce |
| 5 | 54310056R | Arbre trasmission | Disponible | Voir la pièce |
| 6 | 54310086R | Tuyau Ø26 | Disponible | Voir la pièce |
| 7 | 61040140R | Poignée | Disponible | Voir la pièce |
| 8 | 61370108AR | Guidon | Disponible | Voir la pièce |
| 9 | 61370298 | Kit engranages | Disponible | Voir la pièce |
| 9 | 61370298 | Kit engranages | Disponible | Voir la pièce |
| 9 | 61370298 | Kit engranages | Disponible | Voir la pièce |
| 10 | 3025026 | Bague | Disponible | Voir la pièce |
| 11 | 3024009R | Bague | Disponible | Voir la pièce |
| 12 | 3035044 | Roulement | Disponible | Voir la pièce |
| 13 | 3034030 | Roulement | Disponible | Voir la pièce |
| 14 | 61280134R | Boite engrenage | Disponible | Voir la pièce |
| 15 | 3906015R | Vis | Non reliée | |
| 16 | 3035045R | Roulement | Disponible | Voir la pièce |
| 17 | 3034008R | Roulement | Disponible | Voir la pièce |
| 18 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 19 | 61170134 | Bague | Disponible | Voir la pièce |
| 20 | 61170122 | Arbre | Disponible | Voir la pièce |
| 21 | 61170123R | Moyeu | Non reliée | |
| 22 | 61170124R | Flasque inférieure | Non reliée | |
| 23 | 61110074AR | Protection | Non reliée | |
| 24 | 3933105R | Ecrou | Non reliée | |
| 25 | 61280226AR | Couple conique Ø26 | Non reliée | |
| 26 | 3893016AR | Vis | Disponible | Voir la pièce |
| 27 | 3891054R | Vis | Disponible | Voir la pièce |
| 28 | 61370275B | Jeu de support | Non reliée | |
| 29 | 072700082R | Amortisseur | Disponible | Voir la pièce |
| 30 | 61370274A | Etau cpl. | Disponible | Voir la pièce |
| 31 | 3980011 | Ecrou | Disponible | Voir la pièce |
| 32 | 54310082R | Kit levier accelerateur | Disponible | Voir la pièce |
| 33 | 54310067R | Micro-interrupteur | Disponible | Voir la pièce |
| 34 | 54310047R | Cablage | Disponible | Voir la pièce |
| 35 | 54310013R | Commutateur d | Disponible | Voir la pièce |
| 36 | 49040101AR | Display | Disponible | Voir la pièce |
| 37 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 38 | 54312019R | Poignee complete | Disponible | Voir la pièce |
| 44 | 3893060R | Vis | Disponible | Voir la pièce |
| 45 | 3801103R | Vis | Disponible | Voir la pièce |
| 46 | 54310054AR | Tole | Disponible | Voir la pièce |
| 47 | 61010019R | Bande | Disponible | Voir la pièce |
| 48 | 54310084R | Kit demi-coque | Disponible | Voir la pièce |
| 49 | 54312027R | Groupe moteur | Disponible | Voir la pièce |
| 50 | 61040044R | Ressort | Disponible | Voir la pièce |
| 51 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 51 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 52 | 61042030R | Pommeau | Disponible | Voir la pièce |

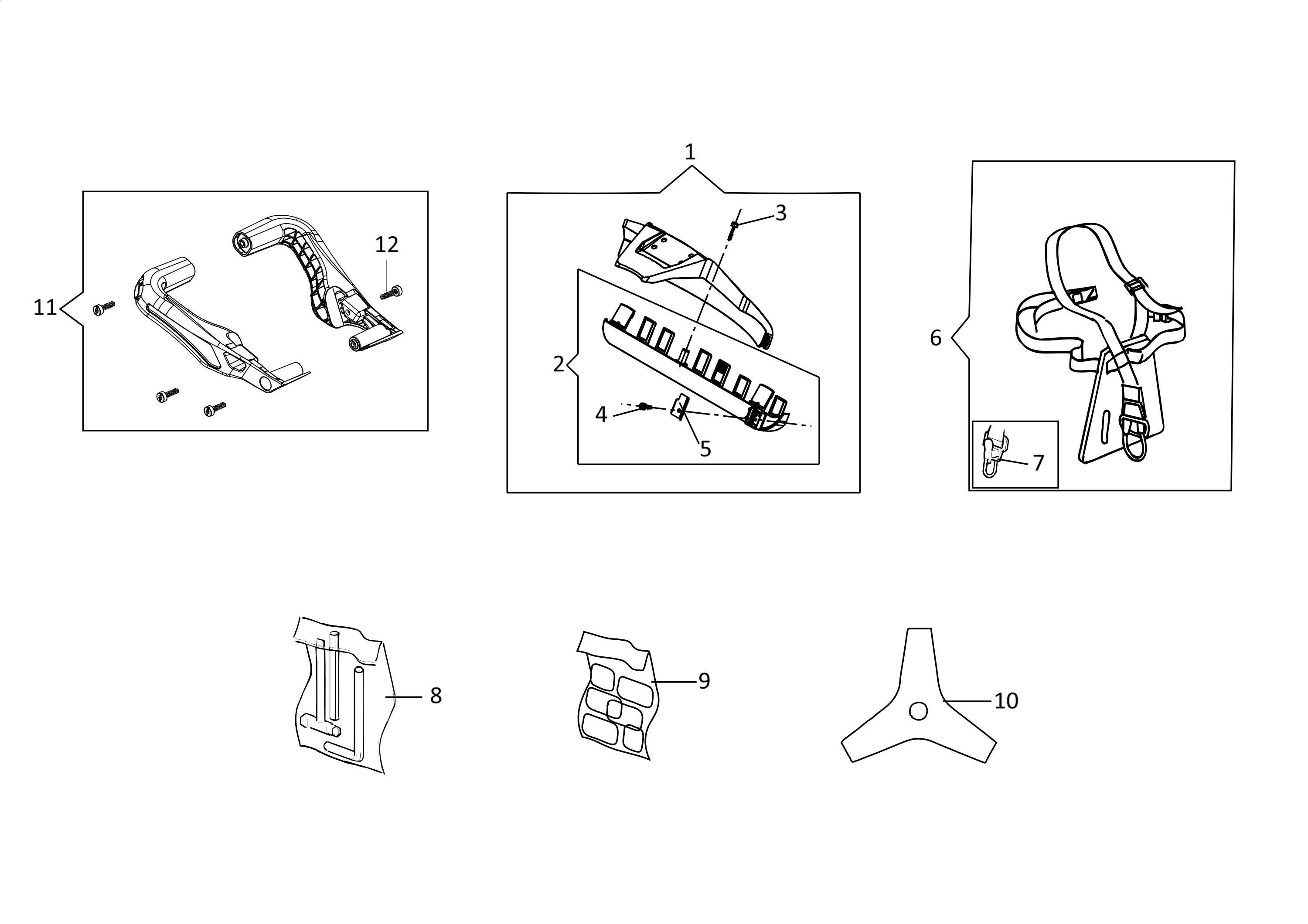

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61370632 | Kit protection | Non reliée | |
| 2 | 61370636 | Bande | Non reliée | |
| 3 | 3893019R | Vis | Disponible | Voir la pièce |
| 4 | 3893016AR | Vis | Disponible | Voir la pièce |
| 5 | 61370161AR | Lame | Disponible | Voir la pièce |
| 6 | 4179164R | Harnais | Disponible | Voir la pièce |
| 7 | - | N | Non reliée | |
| 8 | 54310073R | Kit outils | Disponible | Voir la pièce |
| 9 | 54310094R | Kit etiquettes | Disponible | Voir la pièce |
| 10 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |
| 11 | 54340011R | Kit protection | Disponible | Voir la pièce |
| 12 | 3893060R | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 54310022R | Connecteur de batterie | Disponible | Voir la pièce |
| 3 | 54310023R | Entretoise | Disponible | Voir la pièce |
| 4 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 5 | 3891053R | Vis | Disponible | Voir la pièce |
| 6 | 54310021R | Manchon | Disponible | Voir la pièce |
| 7 | 3891035R | Vis | Disponible | Voir la pièce |
| 8 | 54310020R | Guidage d | Disponible | Voir la pièce |
| 9 | 54310075R | Kit moteur | Disponible | Voir la pièce |
| 10 | 3960167R | Vis | Disponible | Voir la pièce |
| 11 | 54310019AR | Flasque | Disponible | Voir la pièce |
| 12 | 54310076R | Kit demi-coque | Disponible | Voir la pièce |
| 12 | 54310076R | Kit demi-coque | Disponible | Voir la pièce |
| 13 | 54312022R | Connecteur de batterie | Disponible | Voir la pièce |
| 14 | 56550102R | Bride | Disponible | Voir la pièce |
| 15 | 54310032R | Protection de la batterie | Disponible | Voir la pièce |
| 16 | 54310055AR | Cablage | Disponible | Voir la pièce |
| 17 | 300000058R | Vis | Disponible | Voir la pièce |
| 18 | 54310115R | Carte Mère | Non reliée | |
| 19 | 3893001R | Vis | Disponible | Voir la pièce |
| 20 | 54300002 | Batterie | Non reliée | |
| 21 | 54300004 | Fast charger | Non reliée | |
| 21 | 54300005 | Fast charger | Non reliée | |
| 21 | 54300006 | Fast charger | Non reliée |
